Resetowanie wskaźnika serwisowego II

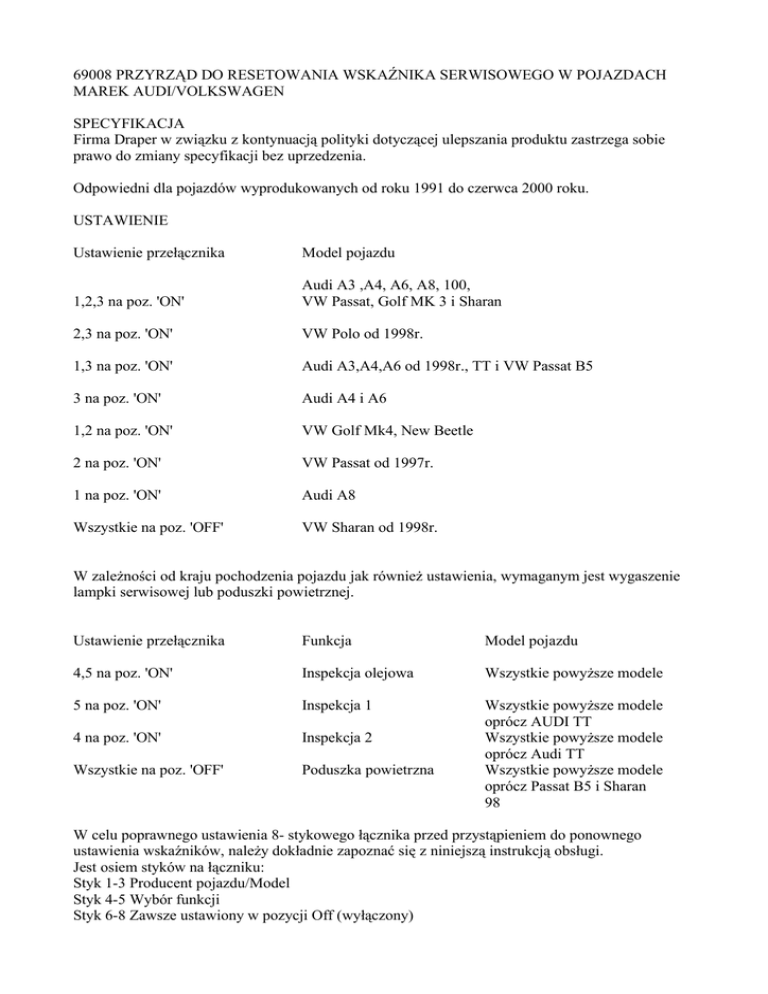

69008 PRZYRZĄD DO RESETOWANIA WSKAŹNIKA SERWISOWEGO W POJAZDACH
MAREK AUDI/VOLKSWAGEN
SPECYFIKACJA
Firma Draper w związku z kontynuacją polityki dotyczącej ulepszania produktu zastrzega sobie
prawo do zmiany specyfikacji bez uprzedzenia.
Odpowiedni dla pojazdów wyprodukowanych od roku 1991 do czerwca 2000 roku.
USTAWIENIE
Ustawienie przełącznika
Model pojazdu
1,2,3 na poz. 'ON'
Audi A3 ,A4, A6, A8, 100,
VW Passat, Golf MK 3 i Sharan
2,3 na poz. 'ON'
VW Polo od 1998r.
1,3 na poz. 'ON'
Audi A3,A4,A6 od 1998r., TT i VW Passat B5
3 na poz. 'ON'
Audi A4 i A6
1,2 na poz. 'ON'
VW Golf Mk4, New Beetle
2 na poz. 'ON'
VW Passat od 1997r.
1 na poz. 'ON'
Audi A8
Wszystkie na poz. 'OFF'
VW Sharan od 1998r.
W zależności od kraju pochodzenia pojazdu jak również ustawienia, wymaganym jest wygaszenie
lampki serwisowej lub poduszki powietrznej.
Ustawienie przełącznika
Funkcja
Model pojazdu
4,5 na poz. 'ON'
Inspekcja olejowa
Wszystkie powyższe modele
5 na poz. 'ON'
Inspekcja 1
4 na poz. 'ON'
Inspekcja 2
Wszystkie na poz. 'OFF'
Poduszka powietrzna
Wszystkie powyższe modele
oprócz AUDI TT
Wszystkie powyższe modele
oprócz Audi TT
Wszystkie powyższe modele
oprócz Passat B5 i Sharan
98
W celu poprawnego ustawienia 8- stykowego łącznika przed przystąpieniem do ponownego
ustawienia wskaźników, należy dokładnie zapoznać się z niniejszą instrukcją obsługi.
Jest osiem styków na łączniku:
Styk 1-3 Producent pojazdu/Model
Styk 4-5 Wybór funkcji
Styk 6-8 Zawsze ustawiony w pozycji Off (wyłączony)
Odwołaj się do tabeli nr 1 w celu ustawienia typu pojazdu
Odwołaj się do tabeli nr 2 , w celu ustawienia wymaganego działania.
Wyłączyć zapłon pojazdu (off), umieścić odpowiedni łącznik w gnieździe diagnostycznym pojazdu
(w celu właściwej lokalizacji gniazda diagnostycznego, należy odwołać się do książki serwisowej
pojazdu).
Przełączyć zapłon pojazdu do pozycji „on” (włączony) i następnie włączyć przyrząd (przycisk start)
w celu aktywacji procesu.
Podczas procesu ponownego ustawiania, L.E.D. zamruga na kilka sekund i pozostanie włączony,
kiedy proces ponownego ustawienia zostanie zakończony.
Wyłączyć (off) zapłon pojazdu i rozłączyć przyrząd.
KASOWANIE WSKAŹNIKA PODUSZKI POWIETRZNEJ W SAAB 900:
1. Wyłączyć zapłon pojazdu (off), umieścić odpowiedni łącznik w gnieździe diagnostycznym
pojazdu (w celu właściwej lokalizacji gniazda diagnostycznego, należy odwołać się do książki
serwisowej pojazdu).
2. Przełączyć zapłon pojazdu do pozycji „on” (włączony), nie uruchamiaj silnika. Zielone diody na
urządzeniu się zapalą.
3. Ustaw przełącznik 6 na poz. 'ON' a resztę na 'OFF', potem naciśnij przycisk 'START', aby
zresetować wskaźnik.
4. Wyłączyć (off) zapłon pojazdu i rozłączyć przyrząd.
Uwaga :
Jeśli podczas procesu ponownego ustawiania L.E.D. zacznie mrugać w dziwny sposób, bedzie to
wskazówką, że proces ponownego ustawiania nie powiódł się i musi być powtórzony. Jeśli po
resecie zielona dioda miga przez 10 sekund i potem nie pali się przez 1 sekundę, znowu miga przez
10 sekund i pali się światłem ciągłym – resetowanie się nie powiodło.
Ważne:
W celu właściwego zastosowania tego narzędzia kieruj się zaleceniami książki serwisowej bądź
podręcznika napraw Haynesa.
