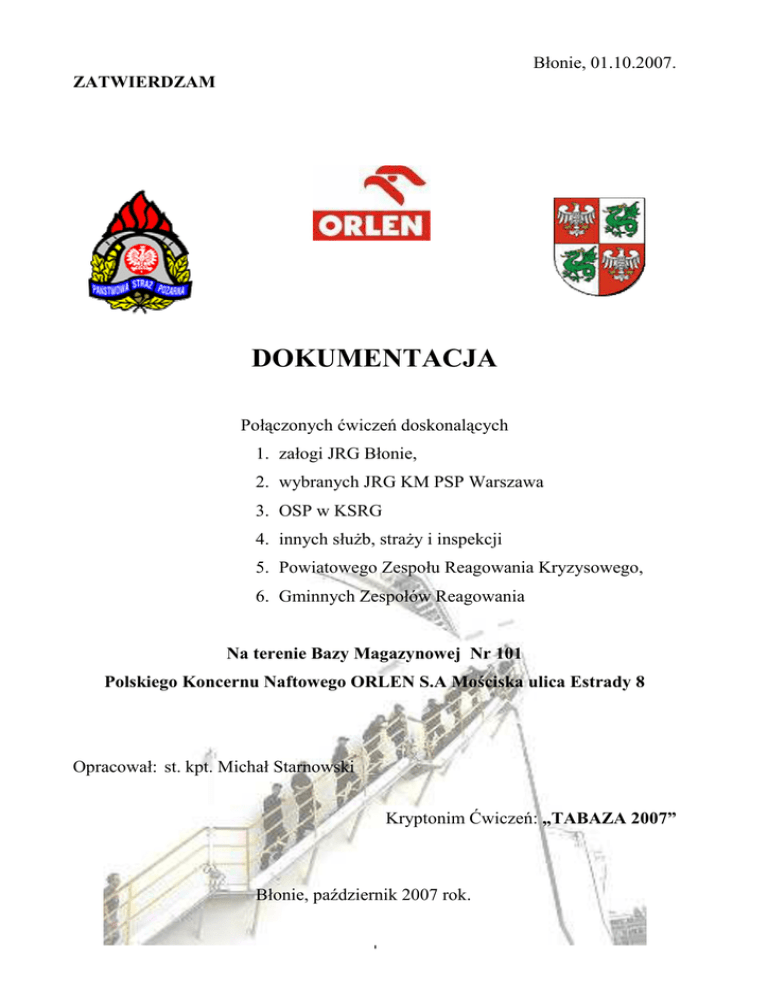

Błonie, 01.10.2007.
ZATWIERDZAM
DOKUMENTACJA
Połączonych ćwiczeń doskonalących
1. załogi JRG Błonie,
2. wybranych JRG KM PSP Warszawa
3. OSP w KSRG
4. innych słuŜb, straŜy i inspekcji
5. Powiatowego Zespołu Reagowania Kryzysowego,
6. Gminnych Zespołów Reagowania
Na terenie Bazy Magazynowej Nr 101
Polskiego Koncernu Naftowego ORLEN S.A Mościska ulica Estrady 8
Opracował: st. kpt. Michał Starnowski
Kryptonim Ćwiczeń: „TABAZA 2007”
Błonie, październik 2007 rok.
1
PR. 0133 / 4 / 2007
Błonie, 3 września 2007 r.
ROZKAZ NR 11 / 2007
Komendanta Powiatowego Państwowej StraŜy PoŜarnej
w powiecie warszawskim zachodnim
z dnia 3 września 2007 r.
w sprawie : przeprowadzenia ćwiczeń manewrowych na terenie Polskiego Koncernu
Naftowego ORLEN S.A. Baza Magazynowa nr 101 w Mościskach
k. Warszawy (gmina Izabelin).
W celu zapewnienia właściwej organizacji działań ratowniczych, rozpoznania
operacyjnego i sprawdzenia załoŜeń Wewnętrznego Planu Operacyjno – Ratowniczego
Zakładu
DuŜego
Ryzyka
powstania
powaŜnej
awarii
przemysłowej
na terenie województwa mazowieckiego, rozpoznania zagroŜeń wewnętrznych
i zewnętrznych zakładu, doskonalenia metod zwalczania poŜarów i innych miejscowych
zagroŜeń oraz współpracy z innymi podmiotami ratowniczymi rozkazuję:
Przeprowadzić w dniu 16 października 2007r. od godz. 1100 pod kryptonimem
„TABAZA – 2007”, ćwiczenia manewrowe na terenie PKN ORLEN S.A.
Baza Magazynowa Nr 101 w Mościskach przy ul. Estrady 8.
1. Zrealizować podczas ćwiczeń następujące cele:
• rozpoznanie operacyjne obiektów przemysłowych zaliczonych do grupy duŜego
ryzyka wystąpienia powaŜnej awarii przemysłowej,
• sprawdzenie funkcjonowania w zakładzie Wewnętrznego Planu Operacyjno Ratowniczego oraz jego przydatności podczas rzeczywistych działań
ratowniczych,
• prowadzenie akcji ratowniczej na terenie Bazy Magazynowej nr 101
PKN ORLEN S.A. przy uŜyciu sił i środków PSP i innych podmiotów
ratowniczych,
• doskonalenie dowodzenia na szczeblu poziomu taktycznego podczas bardzo
duŜych akcji ratowniczych,
• sprawdzenie
skuteczności
działania
słuŜby
technicznej
zakładu
przed przybyciem jednostek straŜy poŜarnej i współdziałania podczas
prowadzenia akcji ratowniczej,
2
• sprawdzenie poziomu wyszkolenia ratowników oraz gotowości operacyjno –
technicznej sił i środków wchodzących w skład Mazowieckiej Brygady
Odwodowej funkcjonujących w ramach KSRG,
• sprawdzenie i doskonalenie działalności Powiatowego Zespołu Reagowania
Kryzysowego i Gminnych Zespołów Reagowania
• doskonalenie współpracy z innymi podmiotami ratowniczymi,
• sprawdzenie i doskonalenie działania systemu łączności.
2. Ćwiczenia manewrowe przeprowadzić w oparciu o siły i środki z terenu
woj. mazowieckiego:
a) Siły i środki PKN ORLEN S.A.
b) Siły i środki KP PSP w powiecie warszawskim zachodnim
c) Siły i środki KM PSP Warszawa,
d) Siły i środki I i II rzutu (zgodnie z wewnętrznym planem operacyjno –
ratowniczym),
e) Siły i środki z sąsiednich województw (aplikacyjnie)
3. Na kierownika ćwiczeń wyznaczam st. kpt. Michała Starnowskiego Naczelnika
Wydziału Operacyjnego KP PSP w powiecie warszawskim zachodnim,
4. W celu zapewnienia właściwej organizacji i sprawnego przeprowadzenia ćwiczeń
polecam:
1. Naczelnikowi Wydziału Operacyjnego KP PSP:
• dokonać rozpoznania terenu ćwiczeń,
• dokonać uzgodnień z Komendą Powiatową Policji z siedzibą w Starych
Babicach w zakresie udziału podległych sił i środków w ćwiczeniach oraz
zapewnienia bezpiecznego doprowadzenia sił i środków straŜy poŜarnej
w rejon ćwiczeń,
• przygotować dokumentację do ćwiczeń i przedstawić do zatwierdzenia
Komendantowi Powiatowemu PSP w powiecie warszawskim zachodnim
w terminie do dnia 2 października 2007r.,
• zorganizować w dniu 10 października 2007r. odprawę z udziałem
funkcjonariuszy PSP oraz przedstawicieli innych słuŜb uczestniczących
w ćwiczeniach – celem zapoznania z załoŜeniami taktycznymi
oraz zadaniami dla poszczególnych odcinków zadaniowych,
• wspólnie z Sekcją Kontrolno – Rozpoznawczą przygotować prezentację oraz
zorganizować pokaz multimedialny na odprawie słuŜbowej dla słuŜb
w dniu 10 października 2007r.
3
• zapewnić sprawne przekazywanie informacji oraz powiadamianie
o ćwiczeniach przez PSK Zachód: WSKR Warszawa, Starostwo Powiatowe
oraz innych podmiotów ratowniczych,
• zapewnić sprawne dysponowanie przez PSK sił i środków z terenu powiatu
warszawskiego zachodniego,
• ustalić z KW PSP w Warszawie dysponowanie sił i środków przez WSKR
z KP (KM) PSP woj. mazowieckiego,
• wspólnie z Sekcją Kontrolno – Rozpoznawczą KP PSP dokonać niezbędnych
uzgodnień z kierownictwem zakładu,
• wspólnie z Sekcją Kontrolno – Rozpoznawczą KP PSP dokonać uzgodnień
ze słuŜbami zakładowymi i innymi podmiotami szczebla powiatowego,
co do zakresu uczestnictwa w ćwiczeniach,
2. Sekcji Finansowej KP PSP:
•
zapewnić niezbędne środki finansowe na potrzeby ćwiczeń.
3. Samodzielnemu Stanowisku Pracy ds. Kwatermistrzowskich KP PSP:
• zorganizować kwatermistrzowskie zabezpieczenie ćwiczeń poprzez:
-
zapewnienie wyŜywienia dla osób uczestniczących w ćwiczeniach,
-
prowadzenie dokumentacji działań logistycznych.
• zorganizować pozorację terenu ćwiczeń.
4. Samodzielnemu Stanowisku Pracy ds. Technicznych KP PSP:
• zorganizować środki transportu dla potrzeb ćwiczeń,
• zorganizować techniczne zabezpieczenie ćwiczeń poprzez:
-
zabezpieczenie paliwa i części zamiennych,
-
prowadzenie dokumentacji działań logistycznych.
• zorganizować pozorację terenu ćwiczeń za pomocą taśmy czerwono – białej
bez uŜywania urządzeń zadymiających.
5. Samodzielnemu Stanowisku Pracy ds. Organizacyjnych KP PSP:
• rozpropagować ćwiczenia w środkach masowego przekazu,
• przygotować i przesłać stosowne zaproszenia (lista VIP) oraz –
po zakończeniu ćwiczeń – podziękowania dla podmiotów biorących w nich
udział,
• przygotować materiał prasowy dotyczący ćwiczeń.
4
6. Sekcji Kontrolno – Rozpoznawczej KP PSP:
• przygotować analizę zagroŜeń występujących na zakładzie przewidzianym do
ćwiczeń, zapoznać z opracowaną analizą w postaci pokazu multimedialnego
uczestników ćwiczeń na odprawie w dniu 10 października 2007r.
• zapewnić niezbędną pomoc Naczelnikowi Wydziału Operacyjnego KP PSP
w przygotowaniu dokumentacji do ćwiczeń,
• wspólnie z Naczelnikiem Wydziału Operacyjnego KP PSP dokonać
niezbędnych uzgodnień z kierownictwem zakładu,
• wspólnie z Naczelnikiem Wydziału Operacyjnego KP PSP dokonać uzgodnień
ze słuŜbami zakładowymi i innymi podmiotami szczebla powiatowego,
co do zakresu uczestnictwa w ćwiczeniach,
7. Dowódcy Jednostki Ratowniczo – Gaśniczej w Błoniu:
• zapewnić pełną obsadę i sprawność sprzętu przewidzianego do udziału
w ćwiczeniach.
• zapewnić sprawną łączność przewodową i bezprzewodową podczas ćwiczeń,
• zorganizować łączność w sztabie taktycznym dowodzenia i współdziałania
z innymi słuŜbami.
• zapewnić audiowizualną rejestrację ćwiczeń.
5. Wszyscy uczestniczący w ćwiczeniach występują w umundurowaniu specjalnym.
6. Opuszczone obszary chronione przez JRG uczestniczące w ćwiczeniach zabezpieczy
Powiatowe Stanowiska Kierowania PSP w powiecie warszawskim zachodnim na
swoim terenie oraz po uzgodnieniu z KW PSP - WSKR Warszawa w innych
powiatach woj. mazowieckiego.
7. Odpowiedzialnym za wykonanie rozkazu jest bryg. Tadeusz Wypychowski Zastępca
Komendanta Powiatowego PSP w powiecie warszawskim zachodnim.
5
ZałoŜenie do ćwiczeń na obiekcie:
1. Nazwa obiektu:
Baza Magazynowa Nr 101 Polskiego Koncernu Naftowego ORLEN S.A
Adres:
05-080 Mościska, ul. Estrady 8
2. Temat:
• prowadzenie akcji ratowniczo – gaśniczej na terenie Baz Paliw Płynnych,
• prowadzenie akcji ratowniczo – gaśniczej przy drogach dojazdowych
do Bazy,
• ewakuacja osób i nadzór nad ewakuacją mienia ruchomego z terenu zakładu,
• udzielanie pierwszej pomocy przedmedycznej,
• gaszenie poŜarów paliw płynnych,
• zapoznanie funkcjonariuszy z topografią zakładu, specyficznymi cechami
obiektu – zagroŜeń występujących na terenie zakładu, zaopatrzeniem wodnym,
• doskonalenie współdziałania między zastępami PSP, pracownikami zakładu
i innymi słuŜbami, straŜami i inspekcjami.
3. Cel ćwiczeń:
• rozpoznanie operacyjne obiektów przemysłowych zaliczonych do grupy
duŜego ryzyka wystąpienia powaŜnej awarii przemysłowej,
• sprawdzenie funkcjonowania w zakładzie Wewnętrznego Planu Operacyjno
- Ratowniczego oraz jego przydatności podczas rzeczywistych działań
ratowniczych,
• prowadzenie akcji ratowniczej na terenie Bazy Magazynowej nr 101
PKN ORLEN S.A. przy uŜyciu sił i środków PSP i innych podmiotów
ratowniczych,
• doskonalenie dowodzenia na szczeblu poziomu taktycznego podczas bardzo
duŜych akcji ratowniczych,
6
• sprawdzenie
skuteczności
działania
słuŜby
technicznej
zakładu
przed przybyciem jednostek straŜy poŜarnej i współdziałania podczas
prowadzenia akcji ratowniczej,
• sprawdzenie poziomu wyszkolenia ratowników oraz gotowości operacyjno –
technicznej sił i środków wchodzących w skład Mazowieckiej Brygady
Odwodowej funkcjonujących w ramach KSRG,
• sprawdzenie i doskonalenie działalności Powiatowego Zespołu Reagowania
Kryzysowego i Gminnych Zespołów Reagowania
• doskonalenie współpracy z innymi podmiotami ratowniczymi,
• sprawdzenie i doskonalenie działania systemu łączności.
4. Termin realizacji ćwiczeń:
16 października 2007 roku, godzina rozpoczęcia – 11.00
OGÓLNA CHARAKTERYSTYKA OBIEKTU
1. Lokalizacja obiektu:
Baza Magazynowa Nr 101 zlokalizowana jest na działce o numerze
ewidencyjnym 232 we wsi Mościska, ul. Estrady 8, w Gminie Izabelin,
powiat warszawski zachodni, województwo mazowieckie. Zajmuje obszar
o powierzchni około 13,39 ha znajdujący się na styku trzech Gmin: Gminy
Izabelin, Gminy Stare Babice i Dzielnicy Warszawa Bielany.
2. Działalność Bazy
Baza Magazynowa Nr 101 Polskiego Koncernu Naftowego ORLEN S.A. (dalej
nazywana Bazą) zajmuje się przyjmowaniem paliw płynnych dostarczanych
rurociągiem
dalekosięŜnym,
ich
magazynowaniem
i
dystrybucją
autocysternami wśród odbiorców hurtowych w regionie mazowieckim. Baza
prowadzi obrót następującymi paliwami:
7
-
benzyna silnikowa bezołowiowa EURO SUPER 95,
-
benzyna silnikowa bezołowiowa SUPER PLUS 98,
-
benzyna
bezołowiowa
uniwersalna
U-95
(komponowana
w autocysternach przez dodawanie do benzyny EURO SUPER 95 dodatku),
-
olej napędowy lekki EKODIESEL PLUS,
-
olej opalowy lekki EKOTERM PLUS.
Zdolności magazynowe paliw ropopochodnych na terenie Bazy wynoszą
66110m3 (6 zbiorników z dachem pływającym o objętości roboczej 4500m3,
2 zbiorniki z dachem stałym o objętości roboczej 470m3, 4 zbiorniki z dachem
stałym o objętości roboczej 9400 m3, 3 poziome zbiorniki o objętości roboczej
150m3, poziomy zbiornik resztek o objętości 40m3, zbiornik oleju opałowego
w kotłowni o objętości 50m3, 2 zbiorniki na stacji paliw o objętości roboczej
10m3, rurociągi międzyobiektowe o łącznej objętości 310m3).
Roczne obroty w następnych latach szacowane są na 600 000 Mg, w tym
benzyny 360 000 Mg (486 000m3), olej napędowy 150 000 Mg (176 000m3)
i olej opalowy 90 000 Mg (105900m3). Zasilanie Bazy odbywa się
bezpośrednio z Zakładu Produkcyjnego Polskiego Koncernu Naftowego
ORLEN S.A rurociągiem dalekosięŜnym firmy PERN „Przyjaźń” S.A.
Maksymalna zdolność załadunku do autocystern wynosi 3000 Mg paliw na
dobę. Praca Bazy prowadzona jest w systemie trójzmianowym w ruchu
ciągłym. Baza została zaliczona do zakładów duŜego ryzyka z uwagi na
przekroczenie kryterium progowego (25 000 Mg) dla produktów wymienionych
z nazwy – produktów destylacji ropy naftowej.
3. Zewnętrzne źródła zagroŜeń
Do zewnętrznych źródeł zagroŜenia awarią trzeba zaliczyć:
1. Rurociąg dalekosięŜny Płock – Mościska - Emilianów.
2. Wysypisko odpadów komunalnych na terenie wsi Klaudyn w gminie
Stare Babice, zwane teŜ wysypiskiem Radiowo.
3. Samoloty startujące i lądujące na Lotnisku Warszawa-Babice na terenie
Dzielnicy Warszawy Bemowo.
8
Ad 1. Rurociąg dalekosięŜny Płock – Mościska – Emilianów stanowi potencjalne
zagroŜenie dla Bazy poprzez fakt, Ŝe moŜe ulec rozszczelnieniu na jej terenie
lub w niewielkiej odległości od niej. Rozszczelnienie moŜe skutkować
poŜarami, które nie będą w sposób znaczący oddziaływać na obiekty
zlokalizowane na terenie bazy magazynowej.
Ad 2. Wysypisko odpadów komunalnych jest źródłem biogazu (głównie metanu)
powstającego
wskutek
powolnego
rozkładu
substancji
organicznych
nagromadzonych na wysypisku. Powstający biogaz moŜe rozprzestrzeniać się
w ziemi w promieniu kilkuset metrów i uwalniać się do atmosfery,
w piwnicach budynków lub w studzienkach kanalizacyjnych. W przypadku
zapłonu stanowić to moŜe pewne zagroŜenie. Znane są przypadki uwalniania
się biogazu w znacznych odległościach od wysypisk (Łódź, wysypisko
Nowosolna).
Ad 3. Koniec pasa startowego Lotniska Warszawa Babice oddalony jest od
południowo-wschodniego naroŜnika Bazy o około 2000m. Samoloty
startujące z lotniska i podchodzące do lądowania na lotnisku przelatują nisko
obok obszaru bazy. W przypadku naruszenia przestrzeni powietrznej przez
samoloty nad Bazą 101 Kierownik Bazy powiadamia o zdarzeniu
przedstawicieli lotniska Warszawa – Babice, który wdraŜa odpowiednie
procedury przewidziane w takim przypadku. Wzajemne współdziałanie Bazy
Magazynowej i Zarządu lotniska Warszawa – Babice pozwoliło w sposób
znaczący zmniejszyć prawdopodobieństwo zajścia tego typu zdarzenia
w przyszłości.
9
4. Sąsiedztwo i dojazdy
W najbliŜszym otoczeniu Bazy znajdują się tereny rolniczo - przemysłowe.
Baza graniczy: od strony południowej z terenem firmy ATF HEAVY
TRANSPORT (ATF). ATF specjalizuje się w transporcie pojazdów cięŜkich,
w szczególności pojazdów cięŜarowych, ram autobusowych, jachtów itp.,
od strony zachodniej z terenem niezagospodarowanym i ogródkami działkowymi,
nowo powstałymi obiektami przemysłowymi (Laboratorium Kosmetyczne Joanna
specjalizujące się w produkcji kosmetyków do pielęgnacji włosów), od strony
północnej z Zakładem Produkcji Blachy Falistej, od strony wschodniej przez ulicę
Estrady z Zakładem Utylizacji Odpadów (Kompostownia Radiowo). W kierunku
wschodnim w odległości ok. 200 m przebiega bocznica kolejowa do Arcelor Huta
Warszawa. W kierunku południowo-wschodnim w odległości ok. 250 m znajduje
się wysypisko odpadów komunalnych i przemysłowych, a w odległości ok. 2000m
koniec pasa startowego Lotniska Warszawa - Babice w Dzielnicy Warszawy
Bemowo.
Dojazd drogowy do Bazy jest z dwóch stron: od strony wschodniej ulicą
Estrady o utwardzonej nawierzchni (3 bramy wjazdowe) i od strony zachodniej
drogą Mościska - Stare Babice (droga krajowa nr 898), następnie ul. Naftową
- ulicą utwardzoną za pomocą płyt drogowych (1 brama wjazdowa).
5. Rozmieszczenie obiektów
Wszystkie obiekty i urządzenia technologiczne Bazy zostały rozlokowane
na prostokątnej, ogrodzonej działce o wymiarach ok. 420 x 300m przylegającej
dłuŜszym bokiem do ulicy Estrady.
Zbiorniki magazynowe zostały rozmieszczone w dwóch grupach. W północnej
części Bazy ulokowano osiem starszych stalowych zbiorników (rok budowy 1970),
sześć zbiorników o osi pionowej z dachem pływającym z podwójnymi
uszczelnieniami o objętości roboczej 4500m3 (1, 2, 3, 4, 5, 6) i dwa zbiorniki o osi
pionowej z dachem stałym i wewnętrzną przeponą o objętości roboczej 470m3
(7 i 8).
10
Brama nr 4
30
28
27
0
50 m
100 m
37
31
rurociągi nadziemne
rurociągi podziemne
38
29
trasy ruchu autocystern
na terenie Bazy
53
32
ilości osób w
budynkach
52
9
10
50
7
33
51
34
1
2
3
3
4
44
13
11
12
8
22a
39
25
16
15
22b
35
43
23
40
14
5
26
21
24
66
41
36
17
18
19
48
Brama nr 3
46
47
20
Parking
N
42
49
Brama nr 2
Brama nr 1
45
Parking dla pustych autocystern
Ulica Estrady
11
12
6. Wykaz obiektów Bazy
Oznaczenie
na planie
Nazwa obiektu
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Zbiornik nr 1 (4500m3, EUROSUPER 95)
Zbiornik nr 2 (4500m3, EKODIESEL PLUS)
Zbiornik nr 3 (4500m3, EUROSUPER 95)
Zbiornik nr 4 (4500m3, EKOTERM PLUS)
Zbiornik nr 5 (4500m3, EKOTERM PLUS)
Zbiornik nr 6 (4500m3, EKODIESEL PLUS)
Zbiornik A (470 m3, EUROSUPER 95)
Zbiornik B (470 m3, EKOTERM PLUS)
Zbiornik 2/11 (9400m3, EUROSUPER 95)
Zbiornik 2/12 (9400m3, EUROSUPER 95)
Zbiornik 2/21 (9400m3, EUROSUPER 95)
Zbiornik 2/22 (9400m3, EKODIESEL PLUS)
Budynek dyspozytorni
Budynek ORLEN Transportu – stacja obsługi
samochodów
Budynek ORLEN Transportu – biuro i warsztat
Budynek ORLEN Transportu - myjnia
samochodowa
Budynek ORLEN Ochrony – garaŜ samochodu
ratowniczo-gaśniczego
Magazyn oleju opałowego
Kotłownia Bazy, warsztat firmy - Serwis Mazowsze
Magazyn
Magazyn i pompownia dodatków
Pompownie przeciwpoŜarowe
Stacja paliw - ORLEN Transport
Studnia głębinowa
Podziemny zbiornik przeciwpoŜarowy (300 m3)
GaraŜ i magazyn techniczny
Oczyszczalnia ścieków socjalno-bytowych
Zbiornik retencyjny ścieków wstępnie
oczyszczonych
Łapaczka pozioma
Poletko osadowe
Łapaczka wirowa (odśrodkowy separator
węglowodorów)
Zbiornik retencyjno –awaryjny ścieków nie
oczyszczonych
Kontenerowa rozdzielnia elektryczna
Agregat prądotwórczy – kontener
Front nalewczy autocystern
15.
16.
17.
18.
19.
20.
21.
22.a, b
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
Instalacja odzysku oparów
Gęstościomierz izotopowy
Taca zaworów na rurociągu dalekosięŜnym
Pompownia centralna
Zbiorniki mieszalnikowe do przygotowywania
przedmieszek
Zbiorniki manipulacyjne (poziome)
Zbiorniki zlewek i dodatków firmowych do paliw
Zbiornik resztek
Zbiornik przeciwpoŜarowy (700 m3)
Zbiornik przeciwpoŜarowy (1100m3)
Zbiornik przeciwpoŜarowy (300m3)
Portiernia
Portiernia
Budynek administracyjny
Kontener PERN „Przyjaźń” S.A.
Parking autocystern – ORLEN Transport
Zbiorniki magazynowe biokompomentów
Stanowisko rozładunkowe
7. WyposaŜenie obiektu:
Obiekt jest wyposaŜony w Instalacje przeciwpoŜarową
W skład instalacji przeciwpoŜarowej Bazy wchodzą:
• dwie pompownie przeciwpoŜarowe,
• cztery zbiorniki wody przeciwpoŜarowej,
• mokra sieć hydrantowa,
• instalacja zraszaczowa z hydrantami,
• stała instalacja pianowa z hydrantami,
• działka wodno-pianowe,
• stanowiska rozdzielcze.
Pompownia przeciwpoŜarowa
Pompownię przeciwpoŜarową stanowią dwa wolnostojące budynki nr 22a i 22b
zlokalizowane w północnej części Bazy. W budynku 22a znajdują się 2 agregaty
pompowe 100PJMB315 o
wydajności 150 m3/h i 2 agregaty pompowe
14
100PJMB290 o wydajności 90 m3/h, natomiast w budynku 22b umieszczono
5 agregatów pompowych 10A20P o wydajności 240 m3/h kaŜdy. Ciśnienie
na tłoczeniu pomp wynosi 0,78 MPa. Zadaniem pompowni jest zasilanie w razie
poŜaru w wodę instalacji zraszaczowej i hydrantowej oraz w roztwór środka
pianotwórczego stałą instalację pianową. Źródłem wody dla pompowni poŜarowej
są 2 zbiorniki retencyjne o łącznej pojemności 1800 m3. W budynku 22a znajdują
się trzy zbiorniki zawierające zapas środka pianotwórczego Sthamex F-15 w ilości
7 Mg. Uruchamianie i sterowanie pompownią moŜe odbywać się za pomocą
urządzeń umieszczonych w dyspozytorni Bazy, na kaŜdym stanowisku
rozdzielczym i w pompowni.
Zbiorniki wody przeciwpoŜarowej
Na terenie Bazy znajdują się cztery wodne zbiorniki przeciwpoŜarowe. Dwa
zbiorniki (44 i 45) o objętościach odpowiednio 700 i 1100m3 zlokalizowane są
w sąsiedztwie pompowni przeciwpoŜarowej i zaopatrują ją w wodę. Pozostałe dwa
zbiorniki (25, 46) o objętości 300 m3 kaŜdy zapewniają rezerwowe zaopatrzenie
wodne dla zewnętrznych środków gaśniczych (samochody poŜarnicze, ruchome
pompy poŜarowe itp.) lub mogą być wykorzystane do uzupełnienia zapasu wody
w zbiornikach 44, 45.
Łączna pojemność wszystkich zbiorników ppoŜ. wynosi 2400 m3. Uzupełnianie
zapasu wody w zbiornikach odbywa się z miejskiej sieci wodociągowej w ulicy
Estrady.
Mokra sieć hydrantowa
Sieć hydrantowa zasilana jest z rurociągu miejskiego Ø 150, o wydajności
127,0 m3/h z ulicy Estrady. Sieć ta jest siecią podziemną spełniającą wymagania
norm dla instalacji hydrantowych, zasila ona 10 hydrantów rozmieszczonych
na terenie Bazy (Dn. 100 z nasadami 2 x 75 i 1 x 110).
15
Instalacja zraszaczowa z hydrantami
Urządzenia zraszaczowe i hydranty naziemne zasilane są z pompowni
przeciwpoŜarowej
poprzez
pierścieniowy
układ
podziemnych
rurociągów
o średnicy 150mm, stanowiska rozdzielcze (SR) oraz układ naziemnych
rurociągów (estakady ppoŜ.) od stanowisk rozdzielczych do chronionych
obiektów. Część naziemna rurociągów po dojściu do zbiornika rozdziela się na
poszczególne pierścienie zraszaczowe zainstalowane na danym zbiorniku
magazynowym. W części podziemnej stanowisk rozdzielczych zainstalowane są
zawory odcinające z napędem elektrycznym (normalnie zamknięte) sterowane
zdalnie lub ręcznie ze stanowiska. Część podziemna od pompowni do zasuw
wypełniona jest stale wodą natomiast pozostała część instalacji wypełniana jest
wodą tylko w przypadku akcji gaśniczej.
Stała instalacja pianowa z hydrantami
Stała instalacja pianowa zasilana jest roztworem środka pianotwórczego
z pompowni przeciwpoŜarowej dwoma niezaleŜnymi przewodami poprzez
pierścieniowy układ podziemnych rurociągów o średnicy 250 mm, stanowiska
rozdzielcze (SR) wspólnych dla instalacji pianowej i zraszaczowej wodnej oraz
układ naziemnych rurociągów (estakady ppoŜ.) od stanowisk rozdzielczych do
chronionych
obiektów.
W części
podziemnej
stanowisk rozdzielczych
zainstalowane są zawory odcinające z napędem elektrycznym (normalnie
zamknięte) sterowane zdalnie z dyspozytorni lub ręcznie ze stanowiska.
Działka wodno-pianowe i hydranty pianowe
Na obwodowej sieci rurociągów pianowych, w rejonie nowych zbiorników
2/11, 2/12, 2/21, 2/22 (9, 10, 11, 12) i oczyszczalni ścieków, zainstalowano
sześć hydrantów pianowych. Wokół parku zbiorników 1-6 zainstalowano
16
na odpowiednich podestach 6 działek wodno-pianowych. Ich rozmieszczenie
pokazano na rysunku.
Stanowiska rozdzielcze
Na instalacji zraszaczowej i stałej instalacji pianowej rozmieszczono
9 wspólnych stanowisk rozdzielczych składających się z trzech ścian
i zadaszenia, wykonanych z niepalnych materiałów o odporności ogniowej
co najmniej 120 min. Stanowiska wyposaŜone są w urządzenie głośno-mówiące
- interkom, ręczny ostrzegacz poŜarowy (ROP), instalację oświetleniową,
przyciski sterownicze do sterowania instalacją przeciwpoŜarową i przyłącza
do samochodów poŜarniczych. Ich usytuowanie przedstawiono na rysunku.
8. Wykaz zastępów biorących udział w ćwiczeniach:
Lp.
Jednostka
Typ pojazdu
Orlen Ochrona
GCBA 6/32
Uwagi
Jelcz 004
1.
JRG Błonie
GBA 2,5/20
Star - Man 14.225
2.
JRG Błonie
GCBA 13/48
Steyr
3.
JRG Błonie
SOp
Ford Focus
4.
KP PSP Błonie
SOp
VW Bora
5.
JRG 11
GBA 2,5/20
Do dyspozycji Dowódcy JRG
i Naczelnika Wydziału Operacyjnego
KP PSP
Do dyspozycji Komendanta
Powiatowego i pracowników
KP PSP Błonie.
Star - Man 14.225
6.
JRG 11
GCBA 5/24
Jelcz 422 010R
7.
JRG 11
8.
JRG 7
SOp
Ford Focus
GBA 2/17/2,5
Renault Midliner
17
Do dyspozycji Dowódcy JRG
9.
JRG 7
GCBA 5/32/2,5
MAN LE 18.280
10.
JRG 6
SCRt
MAN 18.284
11.
JRG 6
SCRd
Volvo FL 10.230
12.
JRG 6
SCRCh
MAN
13.
OSP Izabelin
GCBA 6/32
Jelcz 004
14.
OSP Laski
GBM 2,5/8
Star 266
15.
OSP Laski
GCBA 5/32
Jelcz 004
16.
OSP Laski
SLRd
Lublin II
17.
OSP Stare Babice
GCBA 6/32
Jelcz 004
18.
OSP Łomianki
GCBA 8/32
Tatra
19.
OSP OŜarów Maz.
GLBM Cobra
Lublin 3
9. Dowodzenie działaniami: KDR
1. Kierownik Bazy Magazynowej Nr 101 – do czasu przyjazdu zastępów
Państwowej StraŜy PoŜarnej
2. Dowódca JRG 11 Warszawa
3. Dowódca JRG Błonie
4. Sztab Taktyczny Komendanta Powiatowego PSP w Błoniu
5. Dowódca Zmiany JRG Błonie
18
10.Rozjemcy:
1. Oficerowie KW PSP Warszawa
Przewiduje się zadania dla rozjemców podczas:
a) ćwiczenia praktycznego – EPIZOD 1 – na terenie Bazy,
b) ćwiczenia praktycznego – EPIZOD 1 – poza terenem Bazy – ewakuacja
w firmach zlokalizowanych wokół bazy (ewakuacja będzie przeprowadzona
aplikacyjnie),
c) ćwiczenia praktycznego – EPIZOD 2 – poza terenem bazy.
11. Dostarczanie środków gaśniczych
W budynku 22a znajdują się trzy zbiorniki zawierające zapas środka
pianotwórczego Sthamex F-15 w ilości 7 Mg. Jest to jednak zapas dla stałej
instalacji pianowej. Samochody poŜarnicze spoza terenu Bazy uczestniczące
w akcji ratowniczo – gaśniczej będą musiały wykorzystywać środek pianotwórczy
zadysponowany z terenu miasta stołecznego Warszawy.
12.Wyliczenia do gaszenia powierzchni obwałowania bez uwzględnienia
powierzchni zbiornika.
Wyliczanie wymaganej ilości środka gaśniczego do gaszenia powierzchni
obwałowania bez uwzględnienia powierzchni zbiornika wg Rozporządzenia
Ministra Gospodarki z dnia 21 listopada 2005 roku w sprawie warunków
technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi
przesyłowe dalekosięŜne słuŜące do transportu ropy naftowej i produktów
naftowych i ich usytuowanie (Dz. U. z dnia 14 grudnia 2005 r.)
Parametry zbiornika:
- pojemność V= 5 000 m3
- średnica ∅ = 23,8 m R= 11,9 m
- powierzchnia zbiornika Πr2 = 445 m2
Zgodnie z § 48 w celu ustalenia intensywności podawania wodnego roztworu
środka pianotwórczego przyjmujemy – 3 dm3/min/m2
Ic = 3 dm3/min/m2 * 445 m2 = 1335 dm3/min = 22,2 l/s
19
Przyjmujemy dwukrotnie większą intensywność od wyliczonej
Ic = 2,67 m3/min = 45 l/s
Przy załoŜeniu średniej wydajności działka DWP – 40 l/s (1600 l/min)
niezbędna ilość działek wynosi:
n = 45/40 = 1,1
Ilość działek wynosi 1 sztuka
Zakładamy czas prowadzenia natarcia na zbiornik to 60 min.
Zapotrzebowanie na środek pianotwórczy:
Qśr = Ic * 3 % * t = 3 m3/min * 0,03 * 60 min = 5,4 m3 (przy 3 %)
Zapotrzebowanie na wodę do celów gaśniczych:
Qcg = Ic * t – Qśr = 3 m3/min * 60 min – 5,4 m3 = 174,6 m3
13.Zasady powiadamiania Członków Sztabu
Komendanta Powiatowego PSP.
Sztab
organizowany
jest
do
pomocy
w
kierowaniu
duŜymi,
skomplikowanymi, trudnymi akcjami ratowniczymi, w przypadkach zaistnienia
nadzwyczajnego zagroŜenia, klęski Ŝywiołowej, duŜych poŜarów lasów, ćwiczeń
manewrowych.
Członkowie Sztabu
Lp
Funkcja
stop. słuŜ.
imię i nazwisko
1.
Szef sztabu
bryg.
Tadeusz Wypychowski
2.
Zespół analiz
st. kpt.
Mariusz Tymoszewicz
kpt.
Piotr Rupieta
Łączność dowodzenia
mł. bryg.
Jacek Jodłowski
i współdziałania
kpt.
Krzysztof Osiński
4.
Obsługa medialna
st. kpt.
Michał Starnowski
5.
Zabezpieczenie
sekc.
Michał Prochenka
.
3.
logistyczne
Częstotliwość przekazywania informacji:
20
Sztab organizowany jest bezpośrednio na miejscu zdarzenia lub ćwiczeń.
Sztab analizuje sytuację na bieŜąco.
Do sztabu mogą być zapraszane inne osoby np. przedstawiciel zakładu,
przedstawiciel innej słuŜby, straŜy i inspekcji.
14.Udział słuŜb współdziałających i ich zadania:
STRAś POśARNA
•
•
•
•
•
•
•
•
•
•
•
•
przyjęcie zgłoszenia,
rozpoznanie miejsca zdarzenia,
ewakuacja ludzi,
ewakuacja mienia,
zabezpieczenie miejsca działań,
ograniczenie rozprzestrzeniania zdarzenia,
likwidacja skutków zdarzenia,
udzielanie pierwszej pomocy przedlekarskiej,
określanie zagroŜeń w zakresie ppoŜ.,
współpraca z innymi słuŜbami ratowniczymi i wspierającymi,
organizacja systemu powiadamiania i współdziałania podmiotów ratowniczych,
zabezpieczenie logistyczne miejsc prowadzenia działań.
POLICJA
•
•
•
•
•
•
•
•
•
•
•
•
•
przyjęcie i przekazanie zgłoszenia,
ewakuacja ludzi,
ewakuacja mienia,
pilotowanie jednostek specjalistycznych,
zorganizowanie objazdów na szlakach komunikacyjnych,
zabezpieczenie terenu działań ratowniczych,
zabezpieczenie mienia,
ewidencja oraz zabezpieczenie dokumentów,
ewidencja poszkodowanych i ofiar, identyfikacja,
udzielanie pomocy przedlekarskiej,
dochodzenie popoŜarowe,
utrzymanie porządku i niedopuszczenie osób postronnych na miejsce działań,
współpraca z kierownikiem akcji ratowniczej.
21
SŁUśBA ZDROWIA
•
•
•
•
•
•
•
udzielanie pomocy lekarskiej poszkodowanym,
transport rannych,
koordynacja działań medycznych na miejscu akcji,
segregacja rannych,
określanie dokładnej liczby rannych,
kierowanie poszkodowanych do odpowiednich szpitali,
przygotowanie odpowiedniej liczby miejsc w szpitalach
odpowiedniej liczby personelu,
• zabezpieczenie medyczne ratowników,
• współpraca z kierownikiem akcji ratowniczej.
oraz zapewnienie
POGOTOWIE ENERGETYCZNE
•
•
•
•
•
•
•
odcięcie dopływu energii elektrycznej,
przegląd sieci elektroenergetycznych,
zabezpieczenie urządzeń i instalacji elektroenergetycznych,
informowanie ratowników o zagroŜeniach,
doraźne przywracanie/dostarczanie/energii elektrycznej,
usuwanie nagłych awarii urządzeń i instalacji elektroenergetycznych,
współpraca z kierownikiem akcji ratowniczej.
POWIATOWY INSPEKTOR NADZORU BUDOWLANEGO
•
•
•
•
•
ocena stanu budynków rejonie akcji ratowniczej,
przedstawienie zagroŜeń ze strony budynku i budowli,
dokonywanie ekspertyz wytrzymałościowych,
kierowanie akcją zabezpieczania budynków i budowli przed zawaleniem,
współpraca z kierownikiem akcji ratowniczej,
22
POWIATOWY INSPEKTOR OCHRONY ŚRODOWISKA
•
•
•
•
ocena zagroŜenia środowiska w rejonie zdarzenia,
pobranie próbek powietrza i wody do oceny wielkości skarzeń,
wyznaczanie miejsc składowania odpadów,
współpraca z kierownikiem akcji ratowniczej
POWIATOWY ZESPÓŁ REAGOWANIA KRYZYSOWEGO
•
•
•
•
kierowanie akcją ewakuacji ludności,
kierowanie akcją kierowania mienia,
ocena sytuacji na miejscu zdarzenia,
informacja dla sąsiednich powiatów o zaistniałych zagroŜeniach i podjętych
działaniach,
• informacja dla Wojewody o zagroŜeniach, podjętych działaniach i potrzebach,
• organizowania akcji udzielania pomocy poszkodowanym,
• podjęcie decyzji o uŜyciu podległych słuŜb i podmiotów ratowniczych.
GMINNY ZESPÓŁ REAGOWANIA
•
•
•
•
kierowanie akcją ewakuacji ludności,
kierowanie akcją kierowania mienia,
ocena sytuacji na miejscu zdarzenia,
informacja dla sąsiednich powiatów o zaistniałych zagroŜeniach i podjętych
działaniach,
• informacja dla Wojewody o zagroŜeniach, podjętych działaniach i potrzebach,
• organizowania akcji udzielania pomocy poszkodowanym,
• podjęcie decyzji o uŜyciu podległych słuŜb i podmiotów ratowniczych.
MEDIA
•
przekazanie otrzymanych przez słuŜby ratownicze informacji o występujących
zagroŜeniach,
• przekazywanie danych o przejezdności szlaków komunikacyjnych,
• informacja o sposobie zachowania się społeczeństwa,
• współpraca z rzecznikiem prasowym akcji ratowniczo - gaśniczej.
23
PLAN PRZEBIEGU ĆWICZEŃ
Czas
operacyj
ny
Czas
astrono
miczny
Sytuacja
Czynności ćwiczących
1
2
3
4
EPIZOD 1
00.00
11.00
00.02
11.02
00.04
11.04
00.05
11.05
00.06
11.06
Podczas prac
remontowych przy
zbiorniku nr 5
dochodzi do
rozszczelnienia
rurociągu i wydobycia
się do atmosfery
nieznacznej ilości
etyliny. Pracownicy
prowadzący prace
zaprószają ogień,
następuje krótkotrwały
wybuch i zapłon.
Wybuch powoduje
rozerwanie kolejnych
metalowych
elementów rurociągu
i dalsze przedostawanie
się etyliny poza
rurociąg. PoŜar
zaczyna się
rozprzestrzeniać
bardzo gwałtownie.
Dwóch pracowników
prowadzących prace
przy zbiorniku zostaje
poszkodowanych
Poszkodowani
ewakuują się na brzeg
tacy, poŜar
rozprzestrzenia się.
• Pracownicy ekipy remontowej zauwaŜają
poŜar, informują o powyŜszym innych
współpracowników.
• Dwóch z nich podejmuje próbę gaszenia
poŜaru przy pomocy podręcznego sprzętu
gaśniczego – nieskutecznie.
• W wyniku oddziaływania wysokiej
temperatury jeden z nich ulega
poparzeniom.
• Pracownicy ekipy remontowej ewakuują
poszkodowanego z miejsca objętego
poŜarem. Wszyscy udają się do budynku
nr 47 (portiernia), tam o fakcie powstania
poŜaru powiadamiają ochronę obiektu.
• Ochrona obiektu przejmuje
poszkodowanego, udzielają mu pierwszej
pomocy przedmedycznej.
• Ochrona obiektu powiadamia o zaistniałej
sytuacji Dyspozytora Zmianowego, który to
telefonicznie powiadamia Kierownika
Bazy.
• Kierownik Bazy uruchamia Wewnętrzny
Plan Operacyjno – Ratowniczy i nakazuje
ogłosić Alarm I-go stopnia. Jednocześnie
nakazuje zaalarmować Państwową StraŜ
PoŜarną i Pogotowie Ratunkowe.
PoŜar rozprzestrzenia • Dyspozytor ogłasza alarm za pomocą
się.
syreny alarmowej, do działań dysponuje
Orlen Ochronę samochodem poŜarniczym
GCBA 6/32 Jelcz 004, który na stałe
stacjonuje na terenie Bazy w obiekcie nr
17. Dyspozytor telefonicznie powiadamia
równieŜ Pogotowie Ratunkowe
z Warszawy.
PoŜar rozprzestrzenia • Dyspozytor linią telefoniczną powiadamia
się, etylina w dalszym
PSK KPPSP w Błoniu.
ciągu wydostaje się • Na miejsce dojeŜdŜa zastęp GCBA 6/32
z uszkodzonego
z Orlen Ochrony.
rurociągu.
• Pracownicy Orlen Ochrony podają jeden
prąd piany cięŜkiej z działka na źródło
24
Uwagi
•
•
•
PoŜar rozprzestrzenia
się, etylina w dalszym
ciągu wydostaje się
z uszkodzonego
rurociągu.
•
•
•
•
00.07
11.07
•
00.08
00.10
11.08
11.10
PoŜar rozprzestrzenia
się, etylina w dalszym
ciągu wydostaje się
z uszkodzonego
rurociągu.
PoŜar rozprzestrzenia
się, etylina w dalszym
ciągu wydostaje się
z uszkodzonego
rurociągu.
Prąd piany podawany
przez samochód GCBA
Orlen Ochrony jest
nieskuteczny.
•
•
•
•
•
poŜaru organizując sobie zaopatrzenie
wodne z sieci hydrantowej miejskiej.
Ratownicy działają w aparatach ochrony
dróg oddechowych i ubraniach
Ŝaroodpornych.
Kierownik Bazy poleca uruchomić stałe
urządzenia gaśnicze na zbiorniku Nr 5
DyŜurny Operacyjny z PSK Błonie
dysponuje na miejsce zdarzenia zastępy
GBA 2,5/20, GCBA 13/48 i SOp z JRG
Błonie. Samochodem SOp na miejsce akcji
wyjeŜdŜają Dowódca JRG Błonie
i Zastępca Dowódcy JRG Błonie.
DyŜurny Operacyjny z PSK Błonie
o poŜarze powiadamia WSKR Warszawa.
Zgłasza potrzebę dysponowania sił
i środków spoza terenu powiatu zgodnie
z Wewnętrznym Planem Operacyjno –
Ratowniczym.
WSKR Warszawa zgodnie z Wewnętrznym
Planem Operacyjno – Ratowniczym
rozpoczyna dysponowanie samochodów
gaśniczych i specjalnych I rzutu.
WSKR Warszawa powiadamia o poŜarze
Mazowieckiego Komendanta
Wojewódzkiego PSP.
Z uwagi na wystawiony z podziału
bojowego samochód GCPr 3000 z JRG 11
dysponuje inne zastępy z tej jednostki , tj.
SOp, GBA 2,5/20 i GCBA 5/24, JRG 7
(GBA i GCBA) i JRG 6 zastępami
ratownictwa chemicznego.
Nie znając sytuacji na miejscu zdarzenia
DyŜurny Operacyjny Powiatu (PSK Błonie)
dysponuje kolejne siły i środki tj.
samochody gaśnicze i specjalne z OSP
Laski (jednostki najbliŜszej) tj. GBM 2,5/8
Star 266; GCBA 5/32 Jelcz 004; SLRd
Lublin 2 oraz samochody cięŜkie z innych
najbliŜej połoŜonych OSP tj. Izabelin
GCBA 6/32 Jelcz 004, Stare Babice GCBA
6/32 Jelcz 004 oraz Policje z KPP Stare
Babice.
W swoim Zintegrowanym Stanowisku
Kierowania w Błoniu (Państwowa StraŜ
PoŜarna i Powiatowa Stacja Ratownictwa
Medycznego) potwierdza wyjazd Pogotowia
Ratunkowego z warszawskiej Chomiczówki
(ul. Wrzeciono).
Kierownik Bazy zarządza ewakuację
pracowników z budynku portierni
i budynku biurowego, jednocześnie
kontaktuje się telefonicznie
z Kierownikiem Orlen Transport
DyŜurny PSK Błonie o poŜarze informuje
Komendanta Powiatowego PSP, Starostę
Powiatu warszawskiego zachodniego,
Wójta Gminy Izabelin
i Wójta Gminy Stare Babice
Kierownik Bazy poleca swoim
pracownikom uruchomić Stałe Urządzenia
Gaśnicze równieŜ przy zbiorniku nr 3 i 6
Trwa ewakuacja pracowników.
Komendant Powiatowy PSP i Jego Zastępca
25
00.13
00.14
11.13
PoŜar rozprzestrzenia
się, etylina w dalszym
ciągu wydostaje się
z uszkodzonego
rurociągu.
•
Jw.
•
11.14
•
•
PoŜar rozprzestrzenia
się, etylina w dalszym
ciągu wydostaje się
z uszkodzonego
rurociągu.
•
•
•
00.15
11.15
•
•
•
podejmują decyzję o wyjeździe na miejsce
zdarzenia. Komendant Powiatowy PSP
rozkazuje oficerom z KP PSP w Błoniu
alarmowo jechać na teren BM 101.
Na miejsce zdarzenia przybywa karetka
pogotowia. Pracownicy Orlen Ochrony
przekazują poszkodowanego Ratownikom
Medycznym z warszawskiego Pogotowia
Ratunkowego, sami udają się w miejsce
zbiórki do ewakuacji (miejsce przy bramie
nr 3).
Lekarz Pogotowia Ratunkowego obecny na
terenie Bazy 101 informuje DyŜurnego
Stacji Pogotowia Ratunkowego w Błoniu
za pomocą radiotelefonu pracującego
w sieci pogotowia, Ŝe oprócz jednego
poszkodowanego, który ma ogólne
niewielkie oparzenia kończyn górnych
i dolnych nie ma obecnie więcej
poszkodowanych. Informuje teŜ, Ŝe pomimo
to poszkodowany będzie potrzebował
specjalistycznych badań i kilkudniowej
hospitalizacji. Informuje o odjeździe z
poszkodowanym z terenu BM.
Lekarz Pogotowia Ratunkowego z uwagi na
poŜar i prawdopodobne uŜycie większej
ilości sił straŜy poŜarnej i ewakuację
pracowników zgłasza potrzebę
zadysponowania w pobliŜe Bazy innych
zespołów medycznych.
Dyspozytor Powiatowej Stacji Ratownictwa
Medycznego w Błoniu podejmuje decyzję
o wyjeździe jednej Karetki Pogotowia
z warszawskiego Bemowa (ul. Kartezjusza).
Nie mając innych wolnych karetek
podejmuje decyzje o zadysponowaniu
Lotniczego Pogotowia Ratunkowego.
Na miejsce akcji przybywają zastępy
z JRG 11 Warszawa zastępami GBA 2,5/20
Star-Man, GCBA 5/24 Jelcz 010 i SOp Ford
Focus z Dowódcą JRG. Kierownik Bazy
przekazuje aktualną sytuację, informuje
o dotychczasowych działaniach.
Dowództwo obejmuje Dowódca JRG 11
Warszawa.
KDR (Dowódca JRG 11 Warszawa)
informuje PSK w Błoniu o objęciu
dowodzenia. Informuje, Ŝe nie ma osób
poszkodowanych, od PSK Błonie Ŝąda
zadysponowania dodatkowych sił
i środków ochrony przeciwpoŜarowej.
KDR przekazuje informację z terenu akcji.
Zgłasza do PSK Błonie, Ŝe poŜarem objęte
jest paliwo (benzyna) rozlane z
uszkodzonego rurociągu. PoŜar benzyny
następuje w tacy. ZagroŜony bezpośrednio
jest zbiornik nr 5.
PSK Zachód dysponuje dodatkowo
samochód cięŜki GCBA 8/32 Tatra z OSP
Łomianki i samochód GLBM z OSP
OŜarów Maz. z urządzeniem Cobra.
Ratownicy JRG 11 zabezpieczeni w aparaty
ochrony dróg oddechowych i ubrania
Ŝaroodporne podają prąd piany z działka
26
•
•
•
Jw.
•
•
00.16
11.16
•
•
Jw.
•
•
00.17
11.17
•
00.18
11.18
PoŜar rozprzestrzenia
się, etylina w dalszym
ciągu wydostaje się
z uszkodzonego
rurociągu.
•
•
•
samochodu GBA 2,5/20 w natarciu na
źródło ognia (taca). Samochód GCBA 5/24
realizuje zaopatrzenie wodne z wewnętrznej
sieci wodociągowej, jednocześnie zasilając
samochód GBA.
Na miejsce zdarzenia przyjeŜdŜają siły
Policji, w porozumieniu z KDR organizują
objazdy ulicy Estrady. Ruch kołowy zostaje
skierowany innymi drogami.
KDR (D-ca z JRG 11) razem
z Kierownikiem BM 101 podejmują decyzję
o ewakuacji taboru kołowego – autocystern
z terenu Bazy. Kierownik BM 101 wydaje
stosowne polecenia Kierownikowi
Transportu Orlen S.A.
DyŜurny PSK w Błoniu przekazuje do KDR
informacje o zadysponowaniu karetki
pogotowia i LPR.
KDR (D-ca z JRG 11) podejmuje równieŜ
decyzję o ewakuacji pracowników
z pobliskich zakładów przemysłowych
zlokalizowanych poza terenem Bazy.
Wiedząc o zadysponowaniu dodatkowych
sił i środków OSP poleca PSK Błonie
zadysponować część z ich od razu na
miejsce przeprowadzenia ewakuacji
tj. w okolice ul. Postępu.
PSK informuje o powyŜszym OSP Laski
GBM 2,5/8 i SLRd. Poleca przeprowadzić
ewakuację w firmach najbliŜej połoŜonych
tj. INTERBUD - sprzedaŜ płyt
warstwowych np. Atlantis i 2 firm BLASK
CYNK (galwanizacja) i TYNKBUD-1
(baza sprzętu) – łącznie ok. 20 osób.
Samochody cięŜkie gaśnicze z OSP Laski
(GCBA 5/32) i OSP Izabelin (GCBA 6/32)
mają dojechać na teren BM.
KDR poleca ustalić Kierownikowi Bazy
moŜliwość zamknięcia dopływu benzyny
do zbiornika nr 5.
Na miejsce przyjeŜdŜają zastępy z JRG 7
(GBA i GCBA).
KDR (D-ca z JRG 11) wydaje rozkaz podać
z samochodu GBA z JRG 7 dwa prądy
wody na zbiorniki manipulacyjne (poziome)
nr 41 w obronie celem ich chłodzenia.
Poleca ratownikom pracować w aparatach
ochrony dróg oddechowych i ubraniach
Ŝaroodpornych. Poleca zbudować zasilanie
z samochodu GCBA i sieci hydrantowej
miejskiej.
KDR obserwuje ewakuację taboru
kołowego autocystern z terenu Bazy.
Samochody zostają skierowane ulicą
Kampinoską w kierunku ulicy Arkuszowej.
DyŜurny PSK Błonie dysponuje ma miejsce
Pogotowie Energetyczne celem sprawdzenia
poprawności odłączenia energii elektrycznej
od budynku (aplikacyjnie).
DyŜurny PSK Błonie o bieŜącej sytuacji
informuje WSKR, Starostę Powiatu
warszawskiego zachodniego, Wójta Gminy
Izabelin i Wójta Gminy Stare Babice.
WSKR o bieŜącej sytuacji na miejscu
27
•
•
•
Sytuacja bez zmian
•
•
•
00.19
11.19
•
•
jw.
00.20
•
•
11.20
•
•
00.21
11.21
jw.
•
działań w BM 101 informuje KCKRiOL,
CZK i Mazowieckiego Komendanta
Wojewódzkiego.
Komendant Powiatowy i jego zastępca jak
równieŜ oficerowie KP PSP w Błoniu jadą
na miejsce zdarzenia.
Starosta i Wójtowie Gmin Izabelin i Stare
Babice podejmują decyzję o wyjeździe na
miejsce akcji ratowniczo – gaśniczej.
W związku z zaistniałą sytuacją Starosta,
Wójt Gminy Izabelin i Stare Babice
podejmują decyzję o uruchomieniu
Powiatowego i Gminnych Zespołów
Reagowania.
Na miejsce przeprowadzenia ewakuacji
(firmy poza terenem Bazy) dojeŜdŜają
wyznaczone 2 zastępy z jednostki OSP
Laski (GBM i SLRd). Naczelnik OSP
rozkazuje, aby zastęp GBM pojechał do
firm TYNKBUD-1 i BLASK CYNK, zaś
zastęp SLRd do firmy INTERBUD.
2 zastępy OSP sprawdzają pomieszczenia
biurowe i magazynowe w wyznaczonych
firmach, przeprowadzają ewakuację
znajdujących się tam osób (aplikacyjnie).
Samochód cięŜki z OSP Izabelin (GCBA
6/32) dojeŜdŜa na miejsce poŜaru. KDR
upewnia się, czy ratownicy z OSP posiadają
ubrania ochronne Ŝaroodporne i sprzęt
ODO. KDR rozkazuje straŜakom z OSP
Izabelin realizować zaopatrzenie wodne
z hydrantu sieci wewnętrznej z
jednoczesnym podawaniem prądu wody z
działka w obronie zbiornika nr 6.
KDR przekazuje sytuacje poŜarową do PSK
Błonie.
OSP Laski zastępem GCBA 5/32 dojeŜdŜają
na miejsce akcji ratowniczo – gaśniczej. Z
uwagi na brak środków ochrony osobistej,
w tym aparatów ochrony dróg oddechowych
i niepełną obsadę samochodu poŜarniczego
(tylko dwóch ratowników) KDR rozkazuje
pozostać im w odwodzie operacyjnym.
Na miejsce akcji ratowniczo – gaśniczej
dojeŜdŜa zastęp GCBA 6/32 z OSP Stare
Babice. KDR ustala, Ŝe z samochodu nie
moŜna podawać środka pianotwórczego,
ratownicy nie posiadają równieŜ ubrań
Ŝaroodpornych. W związku z powyŜszym
poleca ratownikom z OSP Stare Babice
zorganizować lądowisko dla Lotniczego
Pogotowia Ratunkowego.
StraŜacy z OSP Babice przejeŜdŜają spod
bramy nr 1 BM na teren firmy ATF Heavy
Transport oddalonej o około 150 metrów.
Właściciel ATF (aplikacyjnie) przestawia
dwa ciągniki siodłowe. StraŜacy OSP
przygotowują lądowisko i czekają na
przyjęcie helikoptera LPR.
JRG 6 Warszawa zastępami ratownictwa
technicznego i chemicznego (łącznie 2
zastępy) zgłasza przyjazd na teren akcji.
KDR rozkazuje Dowódcy z JRG 6 za
pomocą eksplozymetru sprawdzić, czy gazy
28
•
•
•
•
•
Jw.
•
•
00.22
11.22
•
poŜarowe nie spowodowały przekroczenia
stęŜeń niebezpiecznych i czy na terenie
akcji ratowniczo – gaśniczej nie występują
inne gazy toksyczne powstałe podczas
poŜaru i reakcji spalania. Pozostałe zastępy
z JRG 6 pozostają w odwodzie operacyjnym
do dyspozycji KDR.
Na miejsce przyjeŜdŜają 2 zastępy gaśnicze
z JRG Błonie (GBA 2,5/20 i GCBA 13/24)
oraz SOp z Dowódcą JRG
Dowódca JRG Błonie (KDR) po zapoznaniu
się z sytuacją poŜarową przejmuje
dowodzenie. Utrzymuje wcześniej wydane
decyzje. O bieŜącej sytuacji, podtrzymaniu
decyzji i przejęciu dowodzenia informuje
PSK w Błoniu.
Kierownik Bazy zgłasza do KDR, Ŝe jest
moŜliwość zatamowania dopływu benzyny
do zbiornika. Informuje, Ŝe z powodu
uszkodzenia zaworu jedyną moŜliwością
jest uŜycie specjalistycznego sprzętu
technicznego (zaciśnięcie przy uŜyciu
np. sprzętu ratownictwa drogowego).
KDR (Dowódca JRG Błonie) rozkazuje:
Zastęp GBA 2,5/20 z JRG Błonie
w aparatach ochrony dróg oddechowych
sprzętem ratownictwa drogowego wykonać
zaciśnięcie rurociągu w miejscu wskazanym
przez Kierownika Bazy (aplikacyjnie),
KDR z uwagi na fakt, Ŝe JRG Błonie nie
posiada na wyposaŜeniu ubrań
Ŝaroodpornych rozkazuje ratownikom
z samochodu GCBA podawać prąd wody
w obronie zbiorników mieszalnikowych do
przygotowywania przedmieszek (nr 40).
Jako naturalną obronę osobistą ratownicy
mają wykorzystać budynek magazynu nr
20. Poleca równieŜ sprawić kurtynę wodną
75 pomiędzy zbiornikiem nr 5, a
bronionymi zbiornikami. KDR rozkazuje
Dowódcy Zastępu z JRG 7, aby wysłał
ratownika z JRG 7 ubranego w ubranie
Ŝaroodporne, aby ustawił kurtynę wodną we
wskazanym miejscu. Poleca równieŜ
wykonanie zasilania z hydrantu.
Na miejsce akcji dojeŜdŜa karetka
pogotowia z warszawskiego Bemowa.
Karetka pozostaje do dyspozycji KDR.
Miejsce wyczekiwania, to parking dla
autocystern przy bramie nr 1.
Zastęp GCBA 8/32 Tatra z OSP Łomianki
dojeŜdŜa na miejsce akcji ratowniczo –
gaśniczej. StraŜacy OSP nie posiadają ubrań
Ŝaroodpornych. KDR poleca im załoŜyć
aparaty ochrony dróg oddechowych.
KDR rozkazuje zastępowi GCBA z OSP
Łomianki sprawić kurtynę wodną pomiędzy
zbiornikami 3 i 5. Zasilanie z sieci
hydrantowej wewnętrznej. Wyznaczony
ratownik z JRG 7 ustawia kurtynę we
wskazanym miejscu.
Zastępy z OSP Laski zgłaszają KDR
zakończenie przeprowadzania ewakuacji w
firmach sąsiednich.
29
• Starosta, Wójt Gminy Izabelin i Stare
Babice dojeŜdŜają na miejsce ćwiczeń,
• Wójt Gminy Izabelin dysponuje
(aplikacyjnie) na miejsce akcji autobus dla
wyewakuowanych osób (łącznie 25 osób)
• Na miejsce dojeŜdŜa Komendant
Powiatowy PSP. Po zapoznaniu się z
sytuacją przejmuje dowodzenie,
podtrzymuje dotychczasowe decyzje i
powołuje SZTAB akcji. Na Szefa Sztabu
„T” wyznacza Zastępcę Komendanta
Powiatowego. Na miejsce pracy Sztabu
wyznacza plac przy zbiorniku poŜarowym
nr 46. Komendant Powiatowy PSP w Błoniu
(KDR) do Sztabu Akcji „T” powołuje
równieŜ oficerów z KP PSP Błonie,
Dowódcę JRG 11, Kierownika BM,
przedstawiciela Policji i pracownika
PCZKOLiSO.
Podczas ewakuacji
• Komendant Powiatowy (KDR) otrzymuje
Bazy Samochodowej
zgłoszenie o zdarzeniu, o powyŜszym
z terenu BM 101
powiadamia PSK w Błoniu.
dochodzi do wypadku. • KDR rozkazuje podzielić teren akcji na dwa
Ostatnia z cystern
odcinki bojowe. Łączność na kanałach
nie zachowując zasad
KDW 1 (B003) i KDW 2 (B048). KDR
bezpieczeństwa
Szefowi Sztabu rozkazuje wyznaczyć wolne
w ruchu kołowym
siły i środki i skierować je do wypadku
po ostrym skręcie
autocysterny.
na ul. Kampinoskiej • Szef Sztabu „T” na Dowódcę odcinka
uderza w drzewo.
bojowego nr 1 – OB I (na terenie BM)
wyznacza (pozostawia) Dowódcę JRG
Błonie (DOB I).
• Na Dowódcę OB II (DOB II) wyznacza
Naczelnika OSP Laski (667-67), który
dwoma zastępami (GBM 2,5/8 i SLRd)
wraca z zakończonej przeprowadzanej
ewakuacji, którą prowadził w firmach
zlokalizowanych najbliŜej bazy.
• KDR do PSK w Błoniu zgłasza potrzebę
zadysponowania SCRd VOLVO z JRG 6
• PSK Błonie telefonicznie powiadamia
o powyŜszym WSKR Warszawa.
Jw.
00.23
00.25
11.23
11.25
00.27
11.27
00.28
11.28
• Zastęp SCRd Volvo z JRG 6 wyjeŜdŜa do
akcji ratowniczo – gaśniczej,
• Samorządowcy uruchamiają Zespoły
Reagowania, analizują przebieg zdarzeń,
podejmują decyzję w zakresie pomocy
osobom poszkodowanym, organizują napoje
dla ratowników.
• Starosta razem z oficerem ds. kontaktów
z mediami organizują miejsce w celu
przekazanie informacji o poŜarze,
zagroŜeniach i prowadzonych działaniach.
(aplikacyjnie).
• Szef Sztabu „T” na polecenie KDR poleca
Kierownikowi Bazy uruchomić działko
stacjonarne zlokalizowane pomiędzy
zbiornikami 5 i 6 i podanie prądu piany na
palącą się etylinę w zbiorniku nr 5.
• KDR poleca Szefowi Sztabu „T” ustalić
miejsce stacjonowania i orientacyjny czas
przyjazdu samochodu specjalnego z rezerwą
środka pianotwórczego,
30
EPIZOD II
00.29
11.29.
00.40
11.40
00.50
11.50
00.55
11.55
• KDR poleca Szefowi Sztabu ustalić
moŜliwości pobrania wody do celów
gaśniczych ze zbiorników otwartych
i zakrytych zlokalizowanych na terenie
bazy.
• Na miejsce dojeŜdŜa GLBM Lublin 3
z urządzeniem Cobra z OSP OŜarów Maz.
Ratownicy posiadają sprzęt ochrony dróg
oddechowych i ubrania Ŝaroodporne.
• DOB I rozkazuje ratownikom z OSP
OŜarów Maz. podać prąd wody w obronie
zbiornika nr 6. Organizować zasilanie
z hydrantu sieci wewnętrznej.
• DOB I otrzymuje informację od zastępu
GBA z JRG Błonie o zaciśnięciu rurociągu
i znacznym ograniczeniu emisji benzyny do
tacy. Informację tą niezwłocznie przekazuje
do Sztabu Akcji.
Skomasowane
• KDR rozkazuje przegrupować siły i środki
działania gaśnicze
• KDR rozkazuje: zastąpić prąd gaśniczy
sprawiają, Ŝe poŜar
z działka samochodu GBA 5/24 z JRG 11
zostaje ugaszony.
działkiem przenośnym DWP 1600 –
zasilanie z samochodu GCBA i hydrantu;
zastąpić prąd gaśniczy z działka samochodu
GCBA 6/32 z OSP Izabelin działkiem
przenośnym DWP 1600 – zasilanie z
samochodu GCBA i sieci hydrantowej.
• Rozkazuje podać jednoczesne prądy
gaśnicze piany cięŜkiej z 2 działek
przenośnych i działka stacjonarnego na tacę
i płaszcz zbiornika nr 5.
• GLBM z OSP OŜarów Maz. z urządzenia
Cobra w dalszym ciągu schładza zbiornik
nr 6, zastępy z JRG 7, JRG Błonie i OSP
Łomianki w dalszym ciągu podają prądy
wody z prądownic i kurtyn wodnych w
obronie zagroŜonych zbiorników.
Jw.
• Ratownicy działając w natarciu z dwóch
stron prądami gaśniczymi z działek
przenośnych i stacjonarnego zlokalizowali
źródło ognia i ugasili palącą się etylinę
w tacy.
• KDR poleca Sztabowi rozpoznać
moŜliwość odcięcia magistrali
rurociągowej, aby całkowicie zamknąć
dopływ benzyny do tacy zbiornika nr 5.
• KDR poleca przerwać podawania prądów
piany w natarciu i prądów wody w obronie.
Trwa dogaszanie
• Szef Sztabu melduje do KDR o moŜliwości
poŜaru.
zamknięcia dopływu benzyny.
Dojście do zaworu jest • KDR rozkazuje Szefowi Sztabu
niemoŜliwe.
zadysponować do odcięcia nieuŜywanej
W trakcie poŜaru pod
magistrali samochód GLBM z OSP OŜarów
wpływem wysokiej
Maz. z urządzeniem Cobra.
temperatury inna
• DOB I na polecenie Szefa Sztabu nadzoruje
magistrala (nie
ich działania.
uŜywana) odkształciła
się i ograniczyła dostęp
do zaworu.
Jw.
• GLBM z OSP OŜarów Maz. z urządzeniem
Cobra rozcina nieuŜywaną magistralę
przesyłową i udraŜnia dojście do zaworu.
(aplikacyjnie)
• Ratownicy zamykają zawór. Benzyna nie
31
01.00
12.00
PoŜar zostaje
ugaszony.
wydostaje się z rurociągu.
• Zastępy z JRG i OSP zwijają sprzęt
32
1
2
3
4
Przygotowanie na
podjęcie LPR
• Na miejsce akcji ratowniczo – gaśniczej
dojeŜdŜa zastęp GCBA 6/32 z OSP Stare
Babice. KDR ustala, Ŝe z samochodu nie
moŜna podawać środka pianotwórczego,
ratownicy nie posiadają równieŜ ubrań
Ŝaroodpornych. W związku z powyŜszym
poleca ratownikom z OSP Stare Babice
zorganizować lądowisko dla Lotniczego
Pogotowia Ratunkowego.
• StraŜacy z OSP Babice przejeŜdŜają spod
bramy nr 1 BM na teren firmy ATF Heavy
Transport oddalonej o około 150 metrów.
• Właściciel ATF (aplikacyjnie) przestawia
dwa ciągniki siodłowe. StraŜacy OSP
przygotowują lądowisko i czekają na
przyjęcie helikoptera LPR.
• JRG 6 Warszawa zastępami ratownictwa
technicznego i chemicznego (łącznie 2
zastępy) zgłasza przyjazd na teren akcji.
• Na miejsce akcji dojeŜdŜa karetka
pogotowia z warszawskiego Bemowa.
Karetka pozostaje do dyspozycji KDR.
Miejsce wyczekiwania, to parking dla
autocystern przy bramie nr 1.
• KDR rozkazuje Dowódcy z JRG 6 za
pomocą eksplozymetru rozkazuje
sprawdzić, czy gazy poŜarowe nie
spowodowały przekroczenia stęŜeń
niebezpiecznych i czy na terenie akcji
ratowniczo – gaśniczej nie występują inne
gazy toksyczne powstałe podczas poŜaru
i reakcji spalania. Pozostałe zastępy z JRG 6
pozostają w odwodzie operacyjnym do
dyspozycji KDR.
• Komendant Powiatowy (KDR) otrzymuje
zgłoszenie o zdarzeniu, o powyŜszym
powiadamia PSK w Błoniu.
• KDR rozkazuje podzielić teren akcji na
dwa odcinki bojowe. Łączność na
kanałach KDW 1 (B003) i KDW 2 (B048).
• Szef Sztabu „T” na Dowódcę odcinka
bojowego nr 1 – OB I (na terenie BM)
wyznacza (pozostawia) Dowódcę JRG
Błonie (DOB I).
• KDR do PSK w Błoniu zgłasza potrzebę
zadysponowania SCRd VOLVO z JRG 6
• PSK Błonie telefonicznie powiadamia
o powyŜszym WSKR Warszawa.
• KDR poleca zadysponować do wypadku
zespół ratownictwa medycznego
stacjonujący przy bramie nr 1 BM 101.
• Zastępy GBM 2,5/8 Star 266 i SLRd z OSP
Laski wracają z przeprowadzonej ewakuacji
pracowników z przyległych do Bazy
obiektów produkcyjnych. Zgłaszają do
Sztabu pełną gotowość bojową i moŜliwość
szybkiego dojechania na miejsce wypadku..
• KDR rozkazuje 2 zastępom OSP Laski
jechać alarmowo na miejsce zdarzenia.
Poleca Dowódcy Zastępu OSP działać na
kanale KDW B048 i przekazywać bieŜącą
EPIZOD 2
00.20
11.20
Karetka Pogotowia z
warszawskiego
pogotowia przyjeŜdŜa
na miejsce akcji.
00.21
00.25
11.21
11.25
Podczas ewakuacji
Bazy Samochodowej
z terenu BM 101
dochodzi do
wypadku. Ostatnia
z cystern
nie zachowując zasad
bezpieczeństwa
w ruchu kołowym
po ostrym skręcie
na ul. Kampinoskiej
uderza w drzewo.
W samochodzie
cysternie zostaje
zakleszczony kierowca.
Na terenie Bazy trwają
skomasowane działania
gaśnicze.
00.26
11.26
33
5
00.26
11.26
00.28
11.28
00.30
11.30
sytuacje do Sztabu Akcji.
• KDR poleca Policji zabezpieczyć przed
dostępem osób postronnych teren wokół
wypadku autocysterny i teren przy
lądowisku LPR.
• KDR (Komendant Powiatowy PSP) poleca
ustalić Szefowi Sztabu zasadność
wykorzystania zastępów ratownictwa
technicznego i chemicznego z JRG 6
Warszawa na terenie BM 101.
• Zastęp SCRd Volvo z JRG 6 wyjeŜdŜa na
miejsce zdarzenia.
W samochodzie
• Pogotowie Ratunkowe dojeŜdŜa na miejsce
cysternie zostaje
zdarzenia. Ratownik medyczny przekazuje
zakleszczony kierowca.
do Powiatowej Stacji Ratownictwa
Z silnika samochodu
Medycznego (PSRM) w Błoniu, Ŝe stan
cięŜarowego wylewa
poszkodowanego jest powaŜny, jednak bez
się olej silnikowy i
pomocy zastępów straŜy PoŜarnej nie moŜe
wsiąka w grunt,
ewakuować poszkodowanego z rozbitego
równieŜ zbiornik
samochodu.
paliwa jest nieszczelny. • Zgłasza zasadność przylotu helikoptera
LPR. Przekazuje do PSRM w Błoniu
informacje na temat stanu zdrowia
poszkodowanego. PSRM poleca przekazać
poszkodowanego załodze LPR i transport
do odległego szpitala specjalistycznego.
• Zastępy GBM 2,5/8 i SLRd z OSP Laski
dojeŜdŜają na miejsce wypadku.
j.w.
• Ratownicy z samochodu GBM 2,5/8 podają
prąd piany na wypadek ewentualnego
zapalenia się autocysterny.
• Ratownicy z OSP Laski z zastępu SLRd za
pomocą narzędzi hydraulicznych starają się
zrobić dostęp do poszkodowanego. Siły i
środki są niewystarczające. RównieŜ uŜycie
poduszek nie spełnia zamierzonego efektu.
• Dowódca Odcinka DOB II przekazuje na
kanale B048 do Sztabu Akcji, Ŝe siły i
środki ma niewystarczające.
• Ratownicy z JRG 6 na terenie Bazy 101
kończą sprawdzanie za pomocą
eksplozymetru, czy gazy poŜarowe nie
spowodowały przekroczenia stęŜeń
niebezpiecznych i czy na terenie akcji
ratowniczo – gaśniczej nie występują inne
gazy toksyczne powstałe podczas poŜaru
i reakcji spalania.
• Przekazują do Sztabu informacje. Nie
potwierdzają występowania przekroczeń
stęŜeń niebezpiecznych.
• Dwa wolne zastępy ratownicze z JRG 6
zostają zadysponowane na miejsce
wypadku.
Lądowanie LPR
• Ratownicy z OSP Stare Babice podejmują
helikopter ratowniczy LPR. Ratownicy
zabezpieczają lądowanie LPR na terenie
firmy ATF.
• Helikopter LPR ląduje na terenie ATF.
Dwóch straŜaków OSP razem z
ratownikami medycznymi przechodzą ze
sprzętem medycznym na miejsce wypadku,
które oddalone jest od lądowiska o ok. 100
metrów.
• Lądowisko helikoptera przed dostępem
34
00.32
11.32
00.40
11.40
00.45
11.45
01.00
12.00
01.20
12.20.
01.30
12.30
osób postronnych zabezpiecza Policja.
Z silnika samochodu • Na miejsce wypadku dojeŜdŜają siły z JRG
cięŜarowego wylewa
6. (2 zastępy chemiczne i techniczne).
się olej silnikowy
Dowódca zastępu z JRG 6 po zapoznaniu
i wsiąka w grunt,
się z sytuacją przejmuje dowodzenie,
równieŜ zbiornik
przekazuje ten fakt do Sztabu Akcji.
paliwa jest nieszczelny.
Informuje, Ŝe za pomocą SCRd odciągnie
Cysterna nie uległa
cięŜarówkę od drzewa.
rozszczelnieniu.
• SCRd Volvo dojeŜdŜa na miejsce akcji
i wchodzi do działań. DOB II zgłasza
przyjazd pojazdu specjalistycznego na
miejsce prowadzonych działań.
• KDR poleca przekazać Sztabowi bieŜącą
informację z terenu akcji do PSK w Błoniu.
• Za pomocą SCRd autocysterna zostaje
odciągnięta od drzewa.
• StraŜacy PSP z JRG 6 ewakuują
poszkodowanego i przekazują go
ratownikom medycznym.
• Poszkodowany karetką pogotowia zostaje
odwieziony do LPR.
• DOB II przekazuje aktualną sytuację do
Sztabu Akcji.
Odlot LPR
• Ratownicy OSP Stare Babice pomagają
ratownikom LPR w transporcie
poszkodowanego do śmigłowca
• Ratownicy OSP zgodnie z procedurą
zabezpieczają miejsce odlotu helikoptera
ratowniczego.
• Helikopter ratowniczy z poszkodowanym
odlatuje z miejsca akcji (aplikacyjnie).
• Ratownicy z OSP Babice meldują do Sztabu
o zakończenie działania. Dostają polecenie
przejazdu w rejon koncentracji przy bramie
nr 1 BM 101.
Jw.
• Ratownicy JRG 6 uszczelniają wycieki
ze zbiornika paliwowego cysterny i za
pomocą SCRd przemieszczają autocysternę
w głąb ul. Kampinoskiej udraŜniając w ten
sposób jezdnię.
• DOB II melduje do sztabu o wykonaniu
zadania i przekazaniu miejsca akcji Policji.
Zakończenie ćwiczeń • Zbiórka ćwiczących, Sztabu KDR,
podsumowanie i omówienie ćwiczeń
Zakończenie ćwiczeń • Powrót zastępów do koszar.
Przejazd do siedziby
Gminy Izabelin
• Powiatowy Zespół Reagowania
Kryzysowego, Gminny Zespół
Reagowania, przedstawiciele PKN Orlen
S.A., przedstawiciele słuŜb, straŜy i
inspekcji z terenu powiatu
przemieszczają się do siedziby U.G.
Izabelin – ul. 3-go maja 42
35
II ETAP
ĆWICZEŃ
SIEDZIBA
URZĘDU GMINY
IZABELIN
SCHEMAT ŁĄCZNOŚCI BEZPRZEWODOWEJ
WSKR
Ćwiczenia odbędą się na strefie
WA-ZACH grupa ARG6 – G4
oraz w systemie łączności
konwencjonalnej na kanale 20
MF 201 - 00
B040
PSK ZACHÓD
SZTAB „T”
B020
ARG6 – G4
OB I
B003
OB II
B048
661-12
660-02
311-21
669-66
311-25
306-45
307-21
306-49
307-25
306-62
667-61
667-71
667-51
667-65
661-21
667-67
661-26
667-84
36
SCHEMAT ŁĄCZNOŚCI PRZEWODOWEJ
WSKR Warszawa
KM PSP Warszawa
tel. 0-22-319-91-06
tel. 0-22-319-91-08
tel. 0-22-596-79-98
Starostwo Powiatowe
0-22-733-72-00
JRG BŁONIE
0-22-725-52-02
Powiatowy Zespół Reagowania Kryzysowego
0-22-731-70-03
Powiatowa Stacja Ratownictwa Medycznego
0-22-725-49-99
Komenda Powiatowa Policji
0-22-722-99-97
OSP Laski
0-22-752-21-01
PSK BŁONIE
tel. 0-22-725-51-11
998
Siły i środki
KP PSP w Błoniu
OSP Izabelin
0-22-722-62-77
OSP Stare Babice
0-22-722-90-06
Pogotowie Energetyczne
0-22-738-23-20
OSP Łomianki
0-22-751-32-22
Gminne Zespoły Reagowania
Stare Babice
tel. 0-22-722-95-81
Izabelin
tel. 0-22-722-60-05
37
