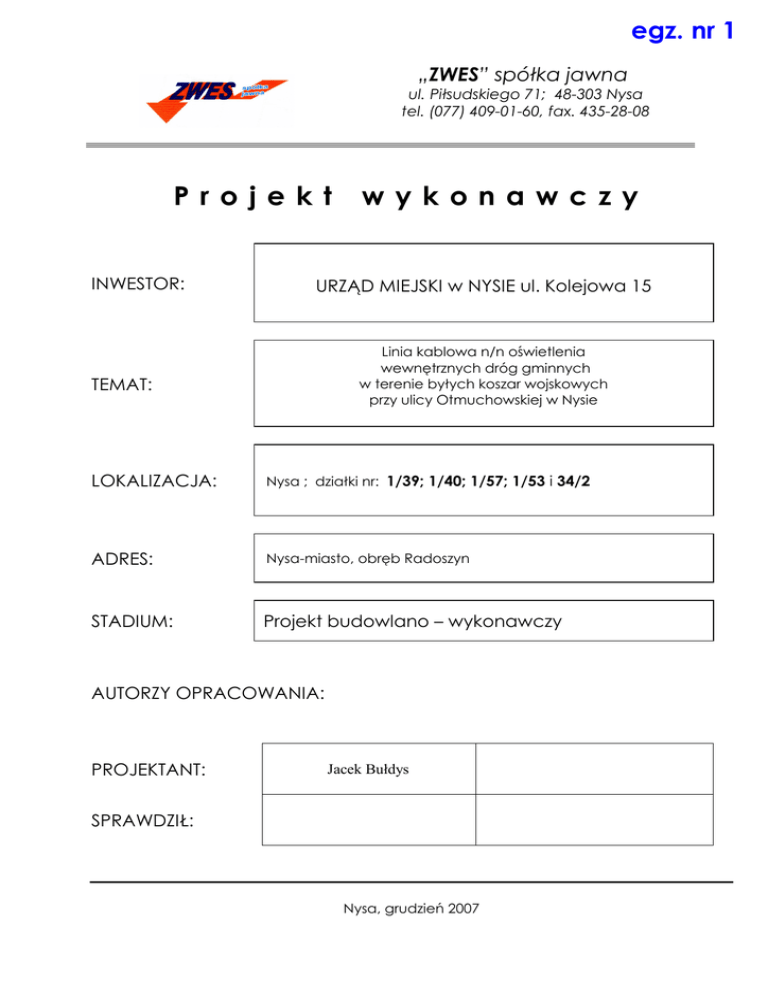

egz. nr 1
„ZWES” spółka jawna
ul. Piłsudskiego 71; 48-303 Nysa
tel. (077) 409-01-60, fax. 435-28-08
Projekt
INWESTOR:
wykonawczy
URZĄD MIEJSKI w NYSIE ul. Kolejowa 15
Linia kablowa n/n oświetlenia
wewnętrznych dróg gminnych
w terenie byłych koszar wojskowych
przy ulicy Otmuchowskiej w Nysie
TEMAT:
LOKALIZACJA:
Nysa ; działki nr: 1/39; 1/40; 1/57; 1/53 i 34/2
ADRES:
Nysa-miasto, obręb Radoszyn
STADIUM:
Projekt budowlano – wykonawczy
AUTORZY OPRACOWANIA:
PROJEKTANT:
SPRAWDZIŁ:
Jacek Bułdys
inŜ. Zdzisław.Zaremba
Nysa, grudzień 2007
SPIS TREŚCI
PODSTAWA OPRACOWANIA........................................................................................................3
PRZEDMIOT OPRACOWANIA ........................................................................................................3
OPIS TECHNICZNY ...........................................................................................................................4
1.
Linia kablowa niskiego napięcia. ............................................................................................ 4
2.
Ochrona przeciwporaŜeniowa ................................................................................................ 5
3.
Ochrona środowiska ................................................................................................................... 5
4.
Ochrona przeciwpoŜarowa ...................................................................................................... 5
5.
Obszar oddziaływania obiektu ................................................................................................ 6
6.
Informacja dotycząca bezpieczeństwa i ochrony zdrowia ............................................ 6
7.
Zestawienie materiałów. ............................................................................................................ 7
8.
Uwagi i zalecenia......................................................................................................................... 8
9.
Dokumentacja prawna, uzgodnienia. .................................................................................. 8
Zestawienie rysunków:
-
rys. nr 1.
schemat ideowy zasilania (proj),
-
rys. nr 2.
projekt trasy linii kablowej,
-
rys. nr 3.
plan sytuacyjny na mapie ewidencyjnej.
-
rys. nr 4.
schemat ideowy zasilania (stan istn.),
str. 2
PODSTAWA OPRACOWANIA
techniczne warunki przyłączenia wydane przez RE – Nysa,
inwentaryzacja stanu istniejącego,
aktualna mapa sytuacyjna w skali 1:500,
Ustawa Prawo Budowlane, obowiązujące przepisy wykonawcze i normy,
zlecenie i upowaŜnienie Inwestora.
PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania niniejszego projektu jest budowa elektroenergetycznej linii
kablowej niskiego napięcia, do zasilania istniejącego oświetlenia wewnętrznych dróg
gminnych w terenie byłych koszar wojskowych przy ulicy Otmuchowskiej w Nysie.
Zasadniczym powodem opracowania niniejszego projektu jest wymagana konieczność
zmiany
miejsca
przyłączenia
zasilania
istniejącego
oświetlenia
do
sieci
elektroenergetycznej, a mianowicie odłączenia zasilania od złącza kablowego ZK 8585
przy byłej dyŜurce koszar, i przyłączenia do nowego zasilania z szafki oświetleniowej przy
stacji transformatorowej „Nysa-Koszary” przy ulicy Otmuchowskiej. Stan techniczny
istniejących
kabli
zasilających
oświetlenie
nie
zapewnia
jego
prawidłowego
funkcjonowania oświetlenia, z powodu częstych awarii tych kabli. Przekroje Ŝył w/w kabli
są w zakresie od 6 do 10mm2 i nie spełniają z tego powodu wymogów standardowych do
uŜytkowania ich jako kabli zasilających oświetlenie. Nowe miejsce przyłączenia zasilania
oświetlenia, eliminuje całkowicie dalsze uŜytkowanie istniejących kabli, które będą
odłączone od zasilania latarni, a zasilanie oświetlenia wykonane będzie nowym
projektowanym kablem o wyŜszym przekroju, spełniającego wymogi w tym zakresie.
Istniejące latarnie oświetleniowe uliczne i parkowe stalowej konstrukcji nie podlegają
wymianie.
Inwestorem projektowanej linii kablowej będzie UM Nysa ul Kolejowa 15.
Projektowany obiekt zaliczony do kategorii XXVI obiektów budowlanych.
Długość projektowanej linii kablowej wynosi 666 m.
str. 3
OPIS TECHNICZNY
Niniejsza dokumentacja została opracowana przy zachowaniu zgodności z wymogami
normy
PN-76/E-05125
„Elektroenergetyczne
i
sygnalizacyjne
linie
kablowe”.
Dobór elementów osprzętu kablowego (rodzaj kabla, sposób ułoŜenia linii kablowej),
zaprojektowano w oparciu o załoŜenia tej normy, standardy i rozwiązania typowe przyjęte
w Koncernie EnergiaPro oraz warunki techniczne przyłączenia wydane przez Rejon
Dystrybucji w Nysie.
1. Linia kablowa niskiego napięcia.
Z istniejącej szafki oświetleniowej zabudowanej przy stacji „Nysa-Koszary” przy ulicy
Otmuchowskiej, naleŜy wyprowadzić nowy obwód oświetleniowy kablem typu YAKXS
4x35mm2 o dł. 666m, do zasilania istniejącego oświetlenia wewnętrznych dróg gminnych w
terenie byłych koszar przy ulicy jw. Kabel prowadzić w pasie drogowym, poprzez istniejące
latarnie oświetleniowe uliczne i parkowe oraz zaprojektowane dwa nowe stanowiska
słupowe na trasie kabla. Nowobudowana linia kablowa oświetlenia, po rozgałęzieniach na
istniejących słupach parkowych nr 4 oraz nr 3, zakończona będzie na 3-ech istniejących
latarniach oświetleniowych oznakowanych numerami 1, 2 oraz 9. Istniejące oświetlenie dróg
jw. zasilane jest ze złącza kablowego ZK 8585 zabudowanego przy obiekcie byłej dyŜurki
koszar i docelowo przewidziane jest do likwidacji, poprzez odłączenie obwodu w złączu
kablowym, szafce pomiarowej przy w/w złączu oraz dopływów i odpływów kablowych w
latarniach oświetleniowych. Przy realizacji budowy linii kablowej przewidziana jest
dobudowa 2 słupów wirowanych Ŝelbetowych typu EOc 10,5/2,5 z oprawami
oświetleniowymi typu OUSb-70 i źródłem światła SON-T-70 PIA PLUS. Z uwagi na nowe
zasilanie kablowe wymianie podlegają listwy zaciskowe w latarniach ulicznych oraz
parkowych na nowe złącza słupowe typu TB-1, wraz z przewodami zasilającymi oprawy.
Istniejące oprawy na latarniach ulicznych naleŜy wymienić na nowe oszczędniejsze
określone jw. Metalowe obudowy latarni naleŜy uziemić bednarką ocynkowaną.
Uszczelnienie końców kabla w słupach, naleŜy wykonać kształtkami termokurczliwymi typu
AK 4. Kabel naleŜy układać na głębokości 60cm, w warstwie piasku o grubości 20cm,
przykrytego warstwą ziemi rodzimej grubości 15cm, folią kalandrową koloru niebieskiego i
pozostałą ziemią ubijaną warstwami do uzyskania wskaźnika zagęszczenia Is=0,98. Odległość
folii od kabla powinna wynosić minimum 25cm. Całość trasy linii kablowej oświetleniowej, w
tym typy słupów i opraw pokazano na rys E2. W miejscach skrzyŜowania i zbliŜenia
projektowanej linii kablowej z innymi urządzeniami podziemnymi takimi jak: linie kablowe
niskiego napięcia, sieć wodociągowa i kanalizacyjna oraz sieć gazowa i telefoniczna, kabel
naleŜy układać w rurach ochronnych, DVK-75 i SRS z zachowaniem normatywnych
odległości. PoniŜsza tabela podaje wybrane dopuszczalne odległości kabli.
Lp.
1
2
3
4
SkrzyŜowanie lub zbliŜenie
i rodzaj urządzeń podziemnych
Kabli na napięcia znamionowe do 1 kV z kablami
tego samego rodzaju lub sygnalizacyjnym
Kabli sygnalizacyjnych i kabli przeznaczonych do zasilania
urządzeń oświetleniowych z kablami tego samego rodzaju
Kabli elektroenergetycznych na napięcia do 1 kV
z kablami na napięcia wyŜsze niŜ 1 kV
Kabli elektroenergetycznych z kablami
telekomunikacyjnymi
Najmniejsze dopuszczalne
odległości w cm
Pionowo przy
Poziomo przy
skrzyŜowaniu
zbliŜeniu
25
10
25
mogą się
stykać
10
50
25
str. 4
5
Kabli róŜnych uŜytkowników
50
50
6
Kabli z mufami sąsiednich kabli
-
25
7
Kabli od rur wodociągowych, cieplnych, gazowych z gazami
niepalnymi bądź palnymi, ale o ciśnieniu do 0,5 atm.
80 przy śred.
rurociągu
do 250 mm
50
8
Kabli do rurociągu z cieczami palnymi
150 przy śred.
większej
niŜ 250 mm
9
Kable od rurociągu z gazami palnymi o ciśnieniu wyŜszym
niŜ 0,5 atm. nie przekraczających 4 atm.
100
10
Kabli od zbiorników z płynami palnymi
200
200
11
Kabli od części podziemnych linii napowietrznych
(ustój, podpora)
-
80
12
Kabli od ścian budynków i innych budowli np. tuneli
-
50
Przejście kabla pod drogą naleŜy wykonać metodą przecisku lub przewiertu. Kabel pod
drogą naleŜy umieścić w rurze ochronnej na głębokości nie mniejszej niŜ 1m. Do przepustu
naleŜy zastosować rurę ochronną z tworzywa SRS–75 (100). W wykopie, kabel naleŜy ułoŜyć
linią falistą z zapasem 1-3%. Przed słupem, rurami przepustowymi, oraz na trasie linii kablowej
w odstępach 10 m, naleŜy załoŜyć oznaczniki kablowe informujące o rodzaju kabla,
przebiegu i długości trasy, właściciela kabla oraz roku budowy linii kablowej.
Prace ziemne w pobliŜu innych urządzeń podziemnych naleŜy wykonać ręcznie.
Układ połączeń linii kablowej przedstawia schemat ideowy zasilania, rys. nr 1.
2. Ochrona przeciwporaŜeniowa
Dodatkowym środkiem ochrony przeciwporaŜeniowej stosowanym w układzie sieciowym
TN-C, jest ochrona przed dotykiem pośrednim przez samoczynne wyłączenie zasilania.
Ochrona tego typu polega na połączeniu części przewodzących dostępnych,
z przewodem ochronnym PEN. Warunkiem skuteczności ochrony jest zapewnienie
samoczynnego zadziałania zabezpieczeń nadmiarowo-prądowych zainstalowanych w
stacji transformatorowej i złączu słupowym w czasie nieprzekraczającym 5s. Zainstalowanie
wkładek bezpiecznikowych o wartościach zgodnych z przedstawionymi na schemacie
ideowym E1, zapewnia spełnienie powyŜszego warunku. Ponadto słupy pokazane na planierysunku E2 i schemacie ideowym, naleŜy uziemić bednarką 30x3 do wartości < 10Ω poprzez
ułoŜenie bednarki na dnie wykopu kablowego, pod dolna warstwą podsypki piaskowej
z tym, Ŝe złącza kontrolne uziemień wykonać w stanowiskach jak na schemacie.
3. Ochrona środowiska
Elektroenergetyczną linię kablową, zaprojektowano z materiałów podlegających
przetworzeniu i utylizacji po zakończonym okresie eksploatacji.
Przebieg trasy projektowanej linii elektroenergetycznej nie przewiduje wycinki istniejącego
drzewostanu.
4. Ochrona przeciwpoŜarowa
Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z 16.06.2003r.
w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŜarowej
(Rozdział 2 „Zakres i zasady uzgadniania projektu budowlanego”), niniejsza
dokumentacja nie wymaga uzgodnienia pod względem ochrony przeciwpoŜarowej.
str. 5
5. Obszar oddziaływania obiektu
Ograniczenia, jakie wynikają z moŜliwości zagospodarowania lub zabudowy terenu
nieruchomości znajdujących się na trasie projektowanej elektroenergetycznej linii
kablowej oraz uregulowania odnoszące się do odległości innych obiektów i granic
nieruchomości, stanowią przepisy z zakresu budowy elektroenergetycznych linii
kablowych i ochrony przeciwporaŜeniowej:
−
−
PN-76/E-05125 „Elektroenergetyczne i sygnalizacyjne linie kablowe”,
PN-92/E-05009/41 „Ochrona przeciwporaŜeniowa”.
Z przepisów tych wynika, Ŝe projektowana linia kablowa niskiego napięcia nie powoduje
ograniczenia w moŜliwości zagospodarowania lub zabudowy sąsiednich nieruchomości.
Nieruchomości te nie znajdują się w obszarze oddziaływania planowanego obiektu.
Projektowana linia kablowa przebiegać będzie w działkach gminnych, a mianowicie w
pasie drogowym oraz wzdłuŜ drogi gminnej, w odległości ok. 0,5m od granicy przyległych
działek, na głębokości 0,7m.
Wykaz właścicieli gruntów, przez które przebiega projektowana linia.
Lp.
Właściciel działki
1
Gmina Nysa
2
Skarb Państwa właściciel
EnergiaPro Koncern
Energetyczny S.A. –
wieczysty uŜytkownik
dok. stwierdz.
Adres, siedziba
Nr działki
prawo do
dysp. terenem
1/39
Wypis z rejestru
1/40
gruntów
48-300 Nysa ul. Kolejowa 15
1/57
z dnia 31.10.2007
1/53
nr GG.I.DD.5133-1-824/07
54-203 Wrocław, ul.
Legnicka 51-53
34/2
Wypis z rejestru
gruntów
z dnia 31.10.2007
nr GG.I.DD.5133-1-824/07
6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (bioz)
1) Zakres robót dla całego zamierzenia budowlanego;
-
budowa linii kablowej oświetleniowej wykonanej kablem YAKXS 4x35 mm2,
wraz z słupami i oprawami oświetleniowymi ,
2) Istniejące obiekty budowlane;
−
−
budynki (zabudowa gospodarcza, handlowa, dwukondygnacyjna)
podziemne uzbrojenie terenu (sieć wodociągowa, kanalizacyjna i energetyczna.
3) Przewidywane zagroŜenia, które mogą wystąpić podczas realizacji robót;
− roboty związane z wykonaniem przejść rurociągów i pod przeszkodami
− roboty wykonywane w pobliŜu przewodów linii elektroenergetycznych.
moŜliwość istnienia podziemnego uzbrojenia nie uwidocznionego na planach
geodezyjnych terenu powojskowego.
str. 6
4) Sposób prowadzenia instruktaŜu pracowników przed przystąpieniem do realizacji
robót szczególnie niebezpiecznych.
Przed przystąpieniem do realizacji robót naleŜy zaznajomić pracowników
z aktualnymi przepisami w zakresie bezpieczeństwa i higieny pracy związanych
z wykonywaniem przez nich prac. Przyjęcie do wiadomości tych przepisów musi
być przez pracownika potwierdzone pisemnie.
Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy
sprawują odpowiednio kierownik robót oraz mistrz budowlany, stosownie do zakresu
obowiązków.
5) Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym
z wykonywania robót budowlanych w strefach szczególnego zagroŜenia zdrowia.
Granice terenu budowy naleŜy oznakować za pomocą tablic i taśm ostrzegawczych.
Prace związane z podłączeniem kabla na słupie naleŜy wykonywać na polecenie
pisemne, z zachowaniem szczególnej ostroŜności oraz z przestrzeganiem warunków
określonych przepisami.
7. Zestawienie materiałów.
Lp.
Wyszczególnienie
j.m.
ilość
uwagi
Tele-Fonika
1.
Kabel YAKXS 4x35 mm2
m
666
2.
Osłona rurowa DVK 75mm
m
55,8
3.
Osłona rurowa SRS 75 (100)mm
m
84,5
4.
Pianka poliuretana
op
2
Selena
5.
Wysięgnik Wo-I
szt
2
Elpar
9.
Słup Ŝelbet owy wirowany EOC 10,5/2,5
szt
2
Wirbet
10.
Folia kablowa kolor niebieski 20 cm
m
355
ZTS Złoty Stok
11.
Piasek
m3
47
OKSM
12.
Złącze słupowe TB-1
szt
15
ROSA
13.
Złącze kontrolne uziemienia
szt
15
Błyskawica
13.
Wkładki DO1 Wts 6 A
szt
15
Eti
14.
Lampa sodowa SON 70 W Pia+
szt
9
Philips
15.
Oprawa Elgoluna OUSb 70
szt
9
ELGO
16
Przewód YDY 3x2.5 mm2
mb
130
Tele-Fonika
16.
Głowica termokurczliwa AK4 25-150
szt
20
Radpol
17.
Wkładki WT- 35 A g/F
szt
3
Eti
19.
Bednarka ocynkowana 30x3 mm2
mb
550
19.
Inne drobne materiały
AROT –
Polska
AROT –
Polska
Cynk-Mal
dobrać według potrzeb
str. 7
8. Uwagi i zalecenia.
−
Dopuszcza się wyłącznie zamawianie i zabudowę atestowanych prefabrykatów,
materiałów i urządzeń. Fakt ten winien być potwierdzony dostarczeniem stosownych
certyfikatów i deklaracji zgodności - mających stanowić integralną część
dokumentacji powykonawczej.
−
O rozpoczęciu robót naleŜy powiadomić pisemnie osoby i instytucje, z którymi
przeprowadzono uzgodnienia w trakcie sporządzania dokumentacji.
Po zakończeniu robót dokonać odbioru przez zainteresowane strony.
−
NaleŜy wypłacić odszkodowania za ewentualne szkody powstałe przy realizacji
robót.
−
Wykonawcę robót zobowiązuje się do zapoznania z treścią opisu technicznego,
(łącznie z odpisami uzgodnień) i przestrzegania zawartych tam zaleceń.
−
Po ułoŜeniu linii kablowej oraz rur osłonowych i przepustów, fakt ten naleŜy zgłosić w PE
Nysa celem dokonania odbioru robót zanikowych.
−
Po wybudowaniu linii, naleŜy zlecić uprawnionemu geodecie wykonanie namiaru
powykonawczego i sporządzenie dokumentacji z klauzulą potwierdzającą przyjęcie
do ewidencji geodezyjnej.
−
Wszelkie ewentualne odstępstwa od rozwiązań podanych w niniejszym projekcie
naleŜy uzgodnić z Rejonem Dystrybucji w Nysie i projektantem.
−
Prace naleŜy wykonywać zgodnie z normą PN-76/E-05125 „Elektroenergetyczne
i sygnalizacyjne linie kablowe”, PN-92/E-05009/41 „Ochrona przeciwporaŜeniowa”,
oraz przepisami BHP i p-poŜ.
9. Dokumentacja prawna, uzgodnienia.
Zaświadczenie UM o przeznaczeniu terenu w planie miejscowym.
Wypis uproszczony z rejestru gruntów.
Warunki przyłączenia wydane przez Rejon Energetyczny Nysa
Uzgodnienie trasy linii kablowej z Rejonem Dystrybucji Nysa
Decyzja na umieszczenie kabla i słupów w pasie drogowym.
Opinia uzgodnienia dokumentacji projektowej Powiatowego Zespołu Uzgadniania
Dokumentacji Projektowych w Nysie.
Aktualna mapa do celów projektowych w skali 1:500,
str. 8
10. Obliczenia techniczne.
Zgodnie z PN-91/E-05009/41 „Ochrona przeciwporaŜeniowa” przyjęto współczynnik
krotności prądu zwarcia dla czasu zadziałania zabezpieczenia niewiększego niŜ 5 sek.
Ochrona przeciwporaŜeniowa w złączu słupowym jest zachowana.
Wyniki pomiarów na załączonych arkuszach.
str. 9
