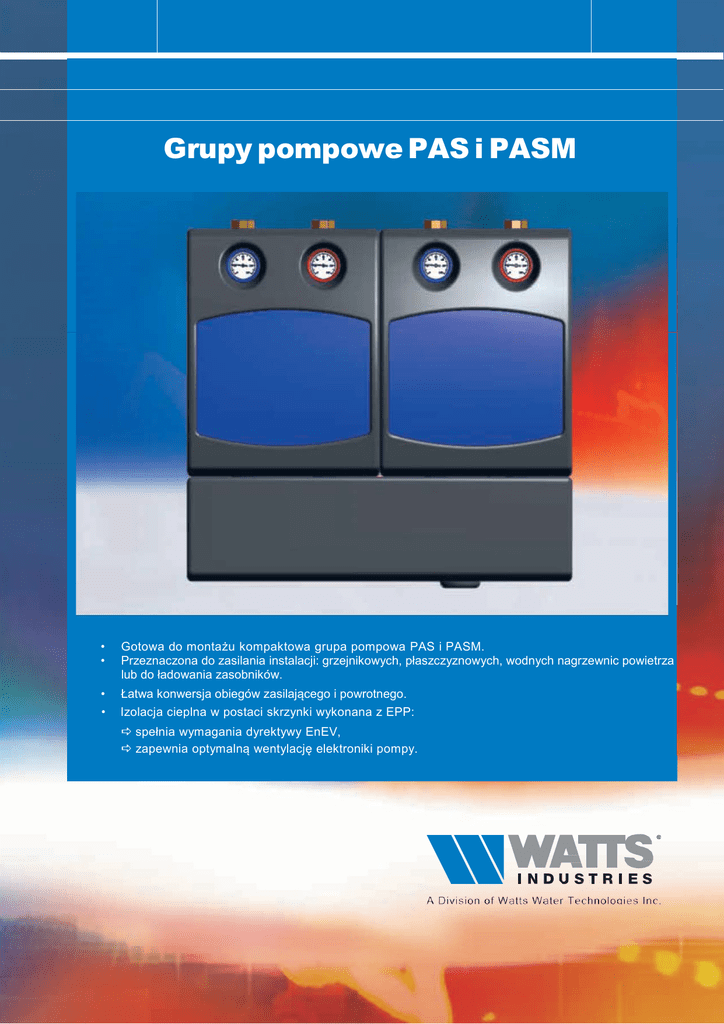

Grupy pompowe PAS i PASM
•
•
Gotowa do montażu kompaktowa grupa pompowa PAS i PASM.
Przeznaczona do zasilania instalacji: grzejnikowych, płaszczyznowych, wodnych nagrzewnic powietrza
lub do ładowania zasobników.
•
•
Łatwa konwersja obiegów zasilającego i powrotnego.
Izolacja cieplna w postaci skrzynki wykonana z EPP:
 spełnia wymagania dyrektywy EnEV,
 zapewnia optymalną wentylację elektroniki pompy.
GRUPY POMPOWE PAS I PASM
ZASTOSOWANIE
2
Grupa pompowa PAS i grupa pompowa PASM z zaworem mieszającym, służą do dystrybucji czynnika
grzewczego z zewnętrznych źródeł ciepła (takich jak: kocioł, pompa ciepła, zewnętrzna instalacja ciepłownicza,
itp.) do indywidualnych obwodów grzewczych lub do zasobników. Mogą być one również stosowane w układach
chłodzenia przy zachowaniu dopuszczalnych temperatur czynnika dla zastosowanego typu pompy.
CECHY PRODUKTU
• Gotowa do montażu kompaktowa grupa pompowa.
• Dla zapotrzebowania cieplnego do 50 kW.
• Łatwa instalacja i rozruch ze względu na zmontowane i okablowane elementy.
• Łatwa konwersja obiegów zasilającego i powrotnego.
• Pompy o wysokiej wydajności zgodne z wymogami dyrektywy ErP.
• Izolacja cieplna w postaci skrzynki wykonana z EPP.
 spełnia wymagania dyrektywy EnEV,
 zapewnia optymalną wentylację elektroniki pompy.
Grupa pompowa PAS
Grupa pompowa PAS jest używana do indywidualnych instalacji grzewczych,
w których temperatura zasilania nie powinna być regulowana poprzez samo
urządzenie (np. grzejniki, nagrzewnice powierza, układy ładowania zasobnika,
obwody pierwotne pomp ciepła, itp.).
Zasilanie: zawór kulowy z termometrem 0 - 120°C, z funkcją zatrzymania przepływu
grawitacyjnego, pompa obiegowa o wysokiej wydajności 180 mm - 1 ½” gwint
zewnętrzny (zgodnie z ErP), tuleja dystansowa.
Powrót: zawór kulowy jw., mosiężna rura powrotna, termometr 0 - 120°C.
Izolacja cieplna wykonana z EPP (zgodnie z EnEV), w zestawie uchwyty montażowe oraz złączki przyłączeniowe 1".
Typ
PAS 25
PAS 25
PAS 25
PAS 32
PAS 32
PAS 32
Typ pompy
bez pompy
Wilo YonosPARA25/6
Grundfos Alpha2L25-60
bez pompy
Wilo YonosPARA30/6
Grundfos Alpha2L32-60
DN25
DN25
DN25
DN32
DN32
DN32
Nr katalogowy
10026450
10026265
10026264
10026881
10026879
10026880
Grupa pompowa PASM z zaworem mieszającym
Grupę pompową PASM z zaworem mieszającym można stosować do regulacji
temperatury zasilania zarówno w niskotemperaturowych instalacjach grzewczych
(np. ogrzewanie podłogowe lub ściany grzewcze), jak również w instalacjach
grzewczych wymagających wyższych temperatur (np. instalacje grzejnikowe).
Wymagana temperatura zasilania jest regulowana za pomocą 3-drogowego
zaworu mieszającego z 3-punktowym napędem elektrycznym. Sygnał wejściowy
jest zapewniony przez sterownik zewnętrzny (np. sterownik kotła).
Watts Industries oferuje odpowiednie sterowanie przy pomocy sterowników serii
Climatic Control.
Zasilanie: zawór kulowy z termometrem 0 - 120°C, z funkcją zatrzymania przepływu
grawitacyjnego, pompa obiegowa o wysokiej wydajności 180 mm - 1 ½” gwint zewnętrzny (zgodnie z ErP),
3-drogowy zawór mieszający z napędem elektrycznym.
Powrót: zawór kulowy jw., mosiężna rura powrotna, termometr 0 - 120°C.
Izolacja cieplna wykonana z EPP (zgodnie z EnEV), w zestawie uchwyty montażowe oraz złączki przyłączeniowe 1".
Typ pompy
Typ
PASM
PASM
PASM
PASM
PASM
PASM
25
25
25
32
32
32
bez pompy
Wilo Yonos PARA25/6
Grundfos Alpha2L25-60
bez pompy
Wilo Yonos PARA30/6
Grundfos Alpha2L32-60
K vs
6,3
6,3
6,3
18
18
18
Nr katalogow y
DN25
DN25
DN25
DN32
DN32
DN32
10026451
10026263
10026266
10026883
10026884
10026882
GRUPY POMPOWE PAS I PASM
Rozdzielacz obiegu grzewczego VB32 z izolacją termiczną
Gotowy do montażu, zwarta konstrukcja, płaskie połączenia śrubunkowe z nakrętką
1 ½” do podłączenia do kompaktowych grup pompowych PAS i PASM. Wyjście po
stronie kotła z gwintem zewnętrznym 1 ½". Izolacja EPP z pośrednią warstwą izolacji
pomiędzy
obiegiem
zasilania
i
powrotu
(zgodnie
z
EnEV).
Przepływ wody grzewczej: 3 m³/h, Moc: 70 kW (ΔT = 20 K).
Typ
Liczba obwodów
VB32-2
VB32-3
VB32-4
VB32-5
WH-VB32
2 obwody grzewcze
3 obwody grzewcze
4 obwody grzewcze
5 obwody grzewcze
Uchwyty ścienne
DN25..32
DN25..32
DN25..32
DN25..32
DN25..32
Kod produktu
10025900
10025901
10026672
10026931
10026388
WYMIARY
Typ
PAS25, PASM25
PAS32, PASM32
VB32-2
VB32-3
VB32-4
VB32-5
Średnica
DN 25
DN 32
DN 25..32
DN 25..32
DN 25..32
DN 25..32
AG = gwint zewnętrzny
A
1 ½“ AG
1 ½“ AG
1 ½“ AG
1 ½“ AG
1 ½“ AG
1 ½“ AG
B
C
1 ½“ AG
2“ AG
1 ½“ UM
1 ½“ UM
1 ½“ UM
1 ½“ UM
IG = gwint wewnętrzny
1 ½“ UM / 1“ IG
2“ UM / 1 ¼“ IG
UM = Nakrętka
D
600 mm
900 mm
1200 mm
1500 mm
3
GRUPY POMPOWE PAS I PASM
DANE TECHNICZNE I WYKONANIE
Dane techniczne
4
Wykonanie
Maks. temperatura pracy:
+95°C
Obudowa:
Mosiądz MS58; CW614N
Min. temperatura pracy:
+2 °C
Rury:
Stal precyzyjna EN 10305-3
Maks. temperatura otoczenia:
+40 °C
Tworzywa sztuczne:
Odporne na uderzenia i temp.
Min. temperatura otoczenia:
-10 °C
Uszczelka kuli:
PTFE
Maks. ciśnienie pracy:
6 bar
Uszczelki:
EPDM; AFM 34
Izolacja:
ЕРР
Maks. ciśnienie testowe:
10 bar
(maks. 24 godz. przy temperaturze pracy < 30°C)
CHARAKTERYSTYKI POMP
PAS32
Wysokość podnoszenia pompy [m]
Wysokość podnoszenia pompy [m]
PAS 25
Przepływ [m³/h]
Wilo Yonos Para 25/6
Przepływ [m³/h]
Grundfos ALPHA2(L) 25-60
Wilo Yonos Para 30/6
PASM32 Kvs 18
Wysokość podnoszenia pompy [m]
Wysokość podnoszenia pompy [m]
PASM25 Kvs 6,3
Grundfos ALPHA2 30-60
Przepływ [m³/h]
Wilo Yonos Para 25/6
Grundfos ALPHA2(L) 25-60
Przepływ [m³/h]
Wilo Yonos Para 30/6
Grundfos ALPHA2 30-60
pl_PAS_PASM,VB32_140306
