2. PROJEKT ARANŻACJI WNĘTRZ

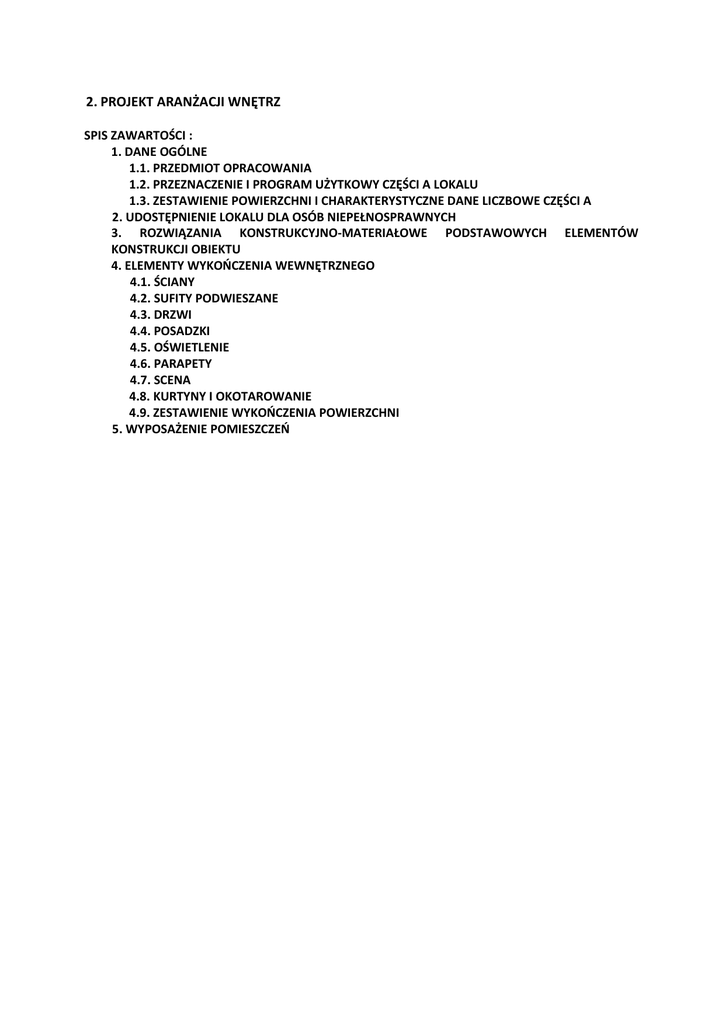

SPIS ZAWARTOŚCI :
1. DANE OGÓLNE
1.1. PRZEDMIOT OPRACOWANIA
1.2. PRZEZNACZENIE I PROGRAM UŻYTKOWY CZĘŚCI A LOKALU
1.3. ZESTAWIENIE POWIERZCHNI I CHARAKTERYSTYCZNE DANE LICZBOWE CZĘŚCI A
2. UDOSTĘPNIENIE LOKALU DLA OSÓB NIEPEŁNOSPRAWNYCH
3. ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE PODSTAWOWYCH ELEMENTÓW
KONSTRUKCJI OBIEKTU
4. ELEMENTY WYKOŃCZENIA WEWNĘTRZNEGO
4.1. ŚCIANY
4.2. SUFITY PODWIESZANE
4.3. DRZWI
4.4. POSADZKI
4.5. OŚWIETLENIE
4.6. PARAPETY
4.7. SCENA
4.8. KURTYNY I OKOTAROWANIE
4.9. ZESTAWIENIE WYKOŃCZENIA POWIERZCHNI
5. WYPOSAŻENIE POMIESZCZEŃ
1. DANE OGÓLNE
Inwestor – Gmina Wieliszew, 05-135 Wieliszew, ul. Modlińska 1
Adres inwestycji – 05-135 Wieliszew, ul. Modlińska 1
1.1. PRZEDMIOT OPRACOWANIA
Opracowanie obejmuje projekt wnętrz przebudowywanych pomieszczeń sali wielofunkcyjnej
przy Urzędzie Gminy Wieliszew wraz z zapleczem szatniowo-sanitarnym.
1.2. PRZEZNACZENIE I PROGRAM UŻYTKOWY
Przebudową jest objęta sala wielofunkcyjna oraz pomieszczenia przyległe zlokalizowane w
budynku Urzędu Gminy Wieliszew. Sala wielofunkcyjna obecnie jest wykorzystywana jako sala
kinowa oraz miejsce występów i spotkań, zaplecze sali stanowi jedno pomieszczenie
zlokalizowane w rejonie sceny. Po przebudowie sala będzie pełniła podobną funkcję, ale dzięki
zmianie usytuowania sceny sala będzie posiadała pełne zaplecze sceniczne, sanitarne oraz
techniczne. Dostęp do sali nie ulega zmianie odbywa się z istniejącego foyer. Dodatkowo
zaprojektowano wyjście z sali bezpośrednio na zewnątrz budynku.
Opracowanie obejmuje swoim zakresem wykończenie wnętrza sali wielofunkcyjnej wraz z
zapleczem. Część foyer po przebudowie pozostaje w takiej samej aranżacji jak przed przebudową,
ponieważ stanowi spójną część z holem wejściowym Urzędu Gminy.
1.3. ZESTAWIENIE POWIERZCHNI I CHARAKTERYSTYCZNE DANE LICZBOWE
Zestawienie powierzchni
nr
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
0.10
0.11
nazwa pomieszczenia
foyer
pomieszczenie kasy
pomieszczenie biurowe
sala wielofunkcyjna
garderoba męska
garderoba damska
WC męski
WC damski
komunikacja
komunikacja
pomieszczenie gospodarcze
RAZEM
0.12 foyer
CHARAKTERYSTYCZNE DANE LICZBOWE :
wysokość kondygnacji netto:
zaplecze sanitarno-sceniczne
sala wielofunkcyjna
istniejące foyer
rodzaj posadzki
gres
gres
gres
wykładzina PCV
gres
gres
terakota
terakota
gres
gres
terakota
gres
pow. netto [m2]
31,41
8
15,74
207,69
10,97
10,96
3,05
2,72
6,9
4,4
1,23
303,07
86,6
2,60m
5,61m (5,55m i 5,49m)
3,65m
2. UDOSTĘPNIENIE LOKALU DLA OSÓB NIEPEŁNOSPRAWNYCH
Budynek został udostępniony osobom niepełnosprawnym. Budynek posiada sanitariaty dla osób o
ograniczonej możliwości poruszania w części administracyjnej (część obsługi mieszkańców).
Sanitariaty te dostępne są za pomocą schodołazów obsługujących wszystkie schody w budynku. W
sali przewidziano miejsca dla osób poruszających się na wózkach (szt.3). Zaprojektowano
zewnętrzną pochylnię dla osób poruszających się na wózkach.
3. ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE
KONSTRUKCJI OBIEKTU.
Wg projektu architektonicznego i konstrukcyjnego.
PODSTAWOWYCH
ELEMENTÓW
4. ELEMENTY WYKOŃCZENIA WEWNĘTRZNEGO
4.1. ŚCIANY
Ściany działowe w części zaplecza wykonane z bloczków ceramicznych gr. 12cm, tynkowane
obustronnie oraz ściany w systemie GK gr 17cm - malowane farbami odpornymi na zmywanie,
szorowanie i ścieranie oraz wykończone płytkami w pomieszczeniach mokrych (wg zestawienia
wykończenia powierzchni).
W sali wielofunkcyjnej ściany wykończone panelami ściennymi dźwiękochłonnymi w części za
widownią (na pełną wysokość pomieszczenia) oraz panelami z płyt MDF niepalnej
zabezpieczającymi ściany w dolnej części (do wys. 260cm) (wg zestawienia wykończenia
powierzchni).
W części istniejące foyer – ściany malowane – bez zmian.
4.2. SUFITY PODWIESZANE
W pomieszczeniach zaplecza sufity zaprojektowano jako podwieszane (+260cm) z płyt GK .
W sali wielofunkcyjnej nad częścią sceniczną sufity zaprojektowano jako podwieszane (+561cm) z
płyt GK, nad przedscenium i nad widownią modułowe dźwiękochłonne (+561cm, 5,55cm i
5,49cm).
W istniejącym foyer – sufity podwieszczane z płyt GK - bez zmian.
4.3. DRZWI
- drzwi dwuskrzydłowe ewakuacyjne z sali na zewnątrz budynku przeszklone (zabezpieczenia
antypaniczne)
- drzwi dwuskrzydłowe ewakuacyjne z sali do foyer pełne (zabezpieczenia antypaniczne) skrzydła i
ościeżnica regulowana w kolorze jasny dąb
- drzwi jednoskrzydłowe o szerokości jak w projekcie gładkie zmywalne typu Porta z odbojnikami
w części zaplecza sceny
- drzwi oddzielające strefy pożarowe EI60 dwuskrzydłowe przeszklone
- drzwi z zaplecza jednoskrzydłowe EI60
- drzwi istniejące dwuskrzydłowe z foyer na zewnętrzny taras należy wymienić na nowe - światło
skrzydła otwieranego 90cm w świetle (zabezpieczenia antypaniczne)
4.4. POSADZKI
W pomieszczeniach zaplecza posadzki z płytek gresu i terakoty (wg zestawienia wykończenia
powierzchni).
W sali wielofunkcyjnej wykładzina PCV w rolce 23x2m o parametrach spełniających wymagania
stosowania w budynkach użyteczności publicznej, w dwóch kolorach (wg zestawienia wykończenia
powierzchni).
W istniejącym foyer – płytki gresu – istniejące.
4.5. OŚWIETLENIE
W części zaplecza oprawy sufitowe natynkowe oraz kinkiety w rejonie luster (w garderobach i
sanitariatach), w wykończeniu aluminum.
W sali wielofunkcyjnej oprawy liniowe na całą szerokość pomieszczenia wbudowane w sufit
podwieszony, oświetlenie sceniczne montowane na kratownicach nad sceną, w części
przedscenium i w rejonie widowni montowane bezpośrednio do sufitu podwieszonego.
Dodatkowe oświetlenie w sali stanowią kinkiety świecące góra-dół w wykończeniu aluminium.
W istniejącym foyer oświetlenie pozostaje bez zmian.
W pomieszczeniach przebudowywanych zastosowano dodatkowo oprawy oświetlenia awaryjnego
i ewakuacyjnego.
4.6. PARAPETY
W sali wielofunkcyjnej oraz w pomieszczeniach zaplecza scenicznego parapety z płyty granitowej
w kolorze ciemnym szarym w wykończeniu polerowanym
4.7 SCENA
Sceny w konstrukcji żelbetowej (wg proj. konstrukcji), wspartej na murowanych ściankach,
schodki w konstrukcji drewnianej. Podłoga sceny i schodki wykończone wykładziną PCV w rolce
23x2m o parametrach spełniających wymagania stosowania w budynkach użyteczności publicznej
(wg zestawienia wykończenia powierzchni).
Pod sceną szuflady do przechowywania wyposażenia scenicznego bądź stołów konferencyjnych
składanych. Fronty szuflad wykończone płytą MDF niepalną o wzorze jasny dąb. Pod tylną częścią
sceny wolna przestrzeń dostępna poprzez drzwi do sali pełniąca funkcje magazynowe.
4.8 KURTYNY I OKOTAROWANIE
W tylnej części oraz po bokach sceny kurtyny sceniczne tworzące tło dla odbywających się
występów i oddzielające kulisy, kurtyny montowane do prowadnic montowanych do sufitu
podwieszonego ponad sceną, poruszające się na wózkach cichobieżnych, przesuwane ręcznie.
Kurtyny wykonane z pluszu kutynowego o parametrach: 370g/m2, posiadającego atest w zakresie
trudnozaplności, w kolorze grafitowym. Z identycznej tkaniny wykonane kotary zasłaniające okna
i drzwi na czas występów wymagających zaciemnienia sali. Kotary dwudzielne mocowane do ścian
poprzez uchwyty systemowe, oddalone od ścian na 15cm. Po zasłonięciu nie przepuszczające
światła. Przesuwane ręcznie.
4.9 ZESTAWIENIE WYKOŃCZENIA POWIERZCHNI – wg załącznika NR 1
5. WYPOSAŻENIE POMIESZCZEŃ – wg załącznika NR 2
opracował:
mgr inż. arch. Piotr Jaszczak
nr upr. 88/01/WŁ
