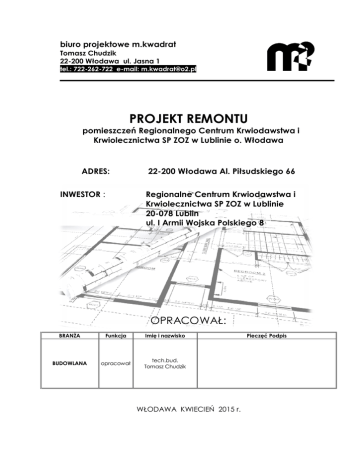

projekt remontu

biuro projektowe m.kwadrat
Tomasz Chudzik
22-200 Włodawa ul. Jasna 1
tel.: 722-262-722 e-mail: [email protected]
PROJEKT REMONTU
pomieszczeń Regionalnego Centrum Krwiodawstwa i
Krwiolecznictwa SP ZOZ w Lublinie o. Włodawa
ADRES:
INWESTOR :
22-200 Włodawa Al. Piłsudskiego 66
Regionalne Centrum Krwiodawstwa i
Krwiolecznictwa SP ZOZ w Lublinie
20-078 Lublin
ul. I Armii Wojska Polskiego 8
OPRACOWAŁ:
BRANŻA
Funkcja
Imię i nazwisko
BUDOWLANA
opracował
tech.bud.
Tomasz Chudzik
WŁODAWA KWIECIEŃ 2015 r.
Pieczęć Podpis
Opis techniczny
remontu pomieszczeń Regionalnego Centrum Krwiodawstwa i
Krwiolecznictwa SP ZOZ w Lublinie o. Włodawa
1.
PODSTAWA OPRACOWANIA.
Podstawę niniejszego opracowania stanowi zlecenie
Inwestora – Regionalnego Centrum Krwiodawstwa i
Krwiolecznictwa w Lublinie , uzgodniony z Inwestorem
program funkcjonalno – użytkowy oraz inwentaryzacja
budowlana – sporządzona przez wykonawcę projektu.
2.
OPIS STANU ISTNIEJĄCEGO.
Budynek w którym zlokalizowane są pomieszczenia do
remontu Punktu Poboru Krwi dla RCKiK w Lublinie jest
budynkiem użytkowanym jako przychodnia lekarska we
Włodawie. Jest to budynek zbudowany w latach
siedemdziesiątych ubiegłego wieku. Część której dotyczy
opracowanie to budynek jednokondygnacyjny w konstrukcji
tradycyjnej murowanej.
Wykończenie typowe dla okresu w którym obiekt został
zrealizowany, od czasu jego wykonania nie były prowadzone
znaczące
remonty,
jedynie
wykonywano
prace
konserwatorskie polegające głównie na malowaniu.
Pomieszczenia przeznaczone na Punt Poboru Krwi
usytuowane są na parterze budynku.
Stan
techniczny
tych pomieszczeń przedstawia
się
następująco :
–
posadzki w postaci płytek pcv lub terakoty
małowymiarowej na kleju, część płytek odspojona od
podłoża
–
cokoliki przyścienne drewniane lub terakotowe
–
tynki ścian i sufitów cementowo-wapienne na ogół w
dobrym stanie, częściowo spękane, niewielkie odspojenia.
pomieszczenia WC do wysokości około 2,0 m wyłożone
płytkami ceramicznymi 15x15 cm.
–
malowanie ścian i sufitów farbą emulsyjną białą, we
wszystkich pomieszczeniach łącznie z korytarzem lamperia
olejna.
W korytarzu na ścianach zamontowane odbojnice drewniane.
Część ścian korytarza na wys. 2m wykonana z luksferów
białych -stan dobry,
Parapety podokienne lastrykowe.
–
stolarka okienna PCV w kolorze białym- stan dobry
–
stolarka
drzwiowa
drewnopodobna,
ościeżnice
metalowe, skrzydła z płyt pilśniowych twardych na ramiaku
drewnianym, zamki pojedyncze bębnowe
–
instalacja
wod-kan
–
w
remontowanych
pomieszczeniach WC znajdują się trzy punkty poboru wody w
każdym, są to umywalki fajansowe z bateriami ściennymi z
zimną i ciepłą wodą oraz zasilanie spłuczki.
–
Instalacja elektryczna – oświetlenie sufitowe w postaci
opraw świetlówkowych z rastrem.
3. ZAKRES REMONTU.
Zakres remontu wynika z uzgodnionego
programem funkcjonalno – użytkowym i tak :




z
Inwestorem
pom. 1.4; 1.5; 1.9:
demontaż wykładzin podłogowych z dwóch warstw PCV
ułożonych na klej
montaż wykładzin PCV Rekord 42 PU o grubości 2,0 mm
na uprzednio wyrównanym podłożu z wywinięciem na
ściany cokołu 10cm
dwukrotne malowanie farbami olejnymi grzejników
żeliwnych
w pom. 1.9 dwukrotne malowanie farbami emulsyjnymi
starych tynków po uprzednim ich wyrównaniu
pom. 1.6
 demontaż wykładzin podłogowych z PCV ułożonych na
klej na posadzce z płytek terakotowych
 montaż wykładzin PCV Rekord 42 PU o grubości 2,0 mm
na uprzednio wyrównanym podłożu z wywinięciem na
ściany cokołu 10cm
 dwukrotne malowanie farbami olejnymi grzejników
żeliwnych
pom. 1.16
 demontaż wykładzin podłogowych z PCV ułożonych na
klej na posadzce cementowej
 montaż wykładzin PCV Rekord 42 PU o grubości 2,0 mm
na uprzednio wyrównanym podłożu z wywinięciem na
ściany cokołu 10cm
 dwukrotne malowanie farbami olejnymi grzejników
żeliwnych





pom. 1.11
demontaż istniejącej umywalki i baterii umywalkowej
naściennej
demontaż okładzin ściennych z płytek ceramicznych
wykonanie nowych podejść wod-kan do umywalki
wykonanie fartucha wokół umywalki z płytek
ceramicznych o wymiarach 100 x160cm
montaż umywalki wraz z bateria stojącą
pom. 1.12; 1.13; 1.14; 1.15
 demontaż istniejącej umywalki i baterii umywalkowej
naściennej
 demontaż istniejącej miski ustępowej
 demontaż okładzin ściennych i podłogowych z płytek
ceramicznych
 demontaż drzwi do pomieszczeń
 wykonanie nowych podejść wod-kan do umywalki i miski
ustępowej
 montaż nowych drzwi do pomieszczeń- do przedsionka
drzwi o szerokości 90cm, do wc drzwi o szerokości 80cm
 wykonanie nowych okładzin podłóg i ścian z płytek
ceramicznych do wysokości 2,0m
 montaż umywalki wraz z bateria stojącą
 montaż miski ustępowej ze spłuczką zabudowaną na
elemencie montażowym Geberit Unifix
 dwukrotne malowanie farbami emulsyjnymi starych
tynków po uprzednim ich wyrównaniu
Uwagi końcowe.
Dobór materiałów wykończeniowych, ich kolorystykę, jakość i
gatunek oraz instalowane urządzenia należy uzgodnić z
inwestorem.
Materiały budowlane oraz elementy prefabrykowane
powinny posiadać wymagane atesty i odpowiadać
odpowiednim normom. Roboty budowlane i rzemieślnicze
wykonać zgodnie z zasadami sztuki budowlanej oraz
obowiązującymi normami.
Opracował:
