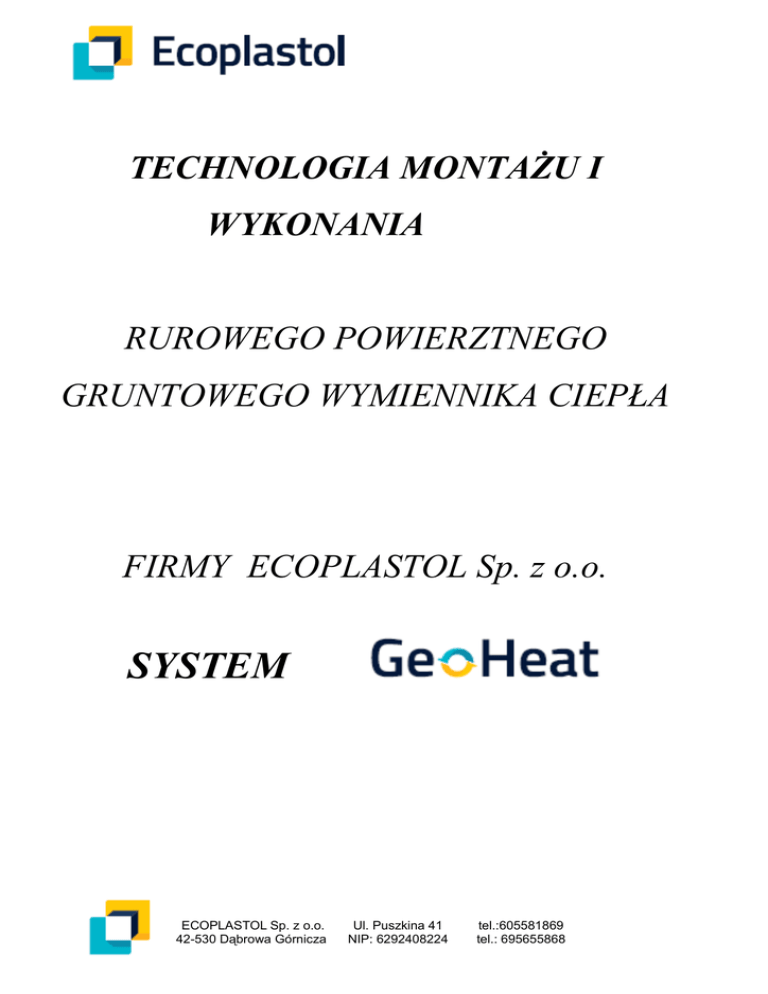

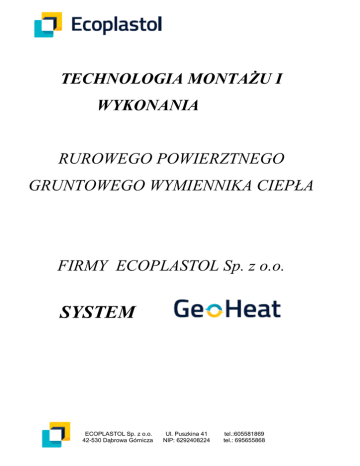

TECHNOLOGIA MONTAŻU I
WYKONANIA
RUROWEGO POWIERZTNEGO
GRUNTOWEGO WYMIENNIKA CIEPŁA
FIRMY ECOPLASTOL Sp. z o.o.
SYSTEM
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
1. WSTĘP
Rurowy Gruntowy Wymiennik Ciepła firmy ECOPLASTOL sp. z o.o. służy
do wspomagania wentylacji mechanicznej w nowoczesnych budynkach
mieszkaniowych, przemysłowych i administracji publicznej.
System GEOHEAT składa się z rur i kształtek elektrooporowych i
doczołowych wykonanych z najwyższej jakości surowca HDPE100 (polietylenu
wysokiej gęstości). Surowiec ten, z powodzeniem stosowany jest od lat 70 XX wieku
w budowie gazociągów i wodociągów. Zastosowanie systemu elektrooporowego i
doczołowego zapewnia 100% szczelność na połączeniach i długowieczność.
Minimalny okres użytkowania takiego systemu to minimum 30-50 lat bezawaryjnej
pracy.
W celu nie dopuszczenia do rozwoju mikroorganizmów w systemie GWC
zastosowano warstwę NANOSREBRA w rurach systemu GEOHEAT.
2. RODZAJE INSTALACJI GWC GEOHEAT
Istnieją trzy podstawowe rodzaje możliwości układania GWC na terenie do
tego przeznaczonym, i wynikają one z wielkości, kształtu i/lub indywidualnych
preferencji inwestora.
* Układ Tichelmanna:
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
* Układ Pierścieniowy:
*Układ Meandrowy:
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
3. DZIAŁANIE GRUNTOWEGO WYMIENNIKA CIEPŁA
Zasada działania GWC polega na wykorzystaniu dużej bezwładności
temperaturowej gruntu . Polega to na tym, że temperatura na pewnej głębokości
posiada stałą temperaturę niezależnie od tego jaka aktualnie jest pora roku i jakie
temperatury powietrza są na zewnątrz. Zakopując układ GWC poniżej strefy
zamarzania (od 1,8 do 2,5 m ppt) jesteśmy w stanie uzyskać, w zimie temperatury
powietrza powyżej zera, natomiast latem schłodzić powietrze do temperatury 16-18
stopni w największe nawet upały.
Uzyskane zyski ciepła zimą i chłodu latem przekładają się wprost na koszty
ogrzewania/chłodzenia budynków i zapewniają dodatkowy komfort świeżego
powietrza bez konieczności otwierania okien i wietrzenia(straty energii). Koszt
eksploatacji jest ponad 40 razy niższy od klimatyzacji tradycyjnej. Pamiętajmy,
ponosimy tylko koszty przesyłu powietrza, a nie jego chłodzenia czy ogrzewania.
4. ELEMENTY GWC GEOHEAT
 . Czerpnia powietrza z filtrem klasy EU4 i siatką metalową
zabezpieczającą przed dostawaniem się do środka gryzoni.
Dobór czerpni zależy od wielkości przepływu powietrza przez GWC.
Zastosowanie filtra0 utrudnia przedostawanie się do GWC pyłków,
mikroorganizmów i innych drobnych frakcji zawartych w powietrzu zewnętrznym.
Na życzenie można zastosować filtr z nanosrebrem, który zapewnia brak
rozwoju bakterii na filtrze.
-
Rury i kształtki elektrooporowe i doczołowe.
Rury wykonane z polietylenu wysokiej gęstości HDPE100 z wewnętrzną
warstwą nanosrebra, kształtki elektrooporowe i doczołowe wykonane z polietylenu
HDPE100.
Instrukcja zgrzewania elektrooporowego i doczołowego znajduje się w
instrukcji „ Instrukcja zgrzewania GEOHEAT”
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
- Szczelne przejście przez budynek.
Szczelne przejście przez budynek to specjalny element, który pozwala nam w
sposób szczelny i bezpieczny wprowadzić rurę z systemu GWC do wewnątrz
budynku.
-
Usuwanie kondensatu.
Latem podczas przepływania ciepłego powietrza przez GWC następuje jego
ochłodzenie i wykroplenie wilgoci. Wodę powstałą w ten sposób należy odprowadzić
za pomocą specjalnego, przeznaczonego do tego elementu, do studzienki lub
kanalizacji.
-
. Rury i kształtki systemu GEOHEAT.
Rury i kształtki to elementy niezbędne do wykonania szczelnego i
bezawaryjnego systemu rurowego GWC, są to rury HDPE100 z wewnętrzną warstwą
nanosrebra w typoszeregu od średnicy fi 110 mm do 450 mm i SDR od 21 do 26.
Kształtki to przede wszystkim mufy, kolana, trójniki, odgałęzienia siodłowe
elektrooporwe i kształtki doczołowe od średnicy 110 do średnicy 450 m.
5. INSTRUKCJA MONTAŻU GWC GEOHEAT.
W przypadku układu Tichelmanna wykonuje się jeden wykop o powierzchni
odpowiednio większej( możliwość prac instalacyjnych w wykopie) od powierzchni
zajmowanej przez GWC, natomiast w pozostałych przypadkach – układ
pierścieniowy i meandrowy- wykonuje się wykop pod daną średnicę zgodnie z
normami PN-ENV 1046; PN-B-10736.
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
Rys. 1.
1
szerokość wykopu
2
głębokość przykrycia
3
zasypka wstępna od 100 mm do 300 mm
4
powierzchnia terenu
5
grunt rodzimy
6
strefa ułożenia przewodu
7
zasypka główna
8
strefa rury
9
strefa pachwiny rury
10
wyrównanie wykopu
11
dno wykopu
12
podłoże, jeśli jest wymagane
13
podsypka, jeśli jest wymagana
5.1. Szerokość wykopu
Szerokość wykopu wyznacza się na podstawie projektu instalacji GWC.
Nie ma potrzeby aby szerokość wykopu była większa niż do koniecznego
zapewnienia odpowiedniego miejsca do podłączenia rury w wykopie i zagęszczenia
zasypki w dolnej strefie rury. Typowe wartości dla bs (rys.1) podano w tabeli 1.
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
TABELA 1.
5.2. Głębokość wykopu
Głębokość wykopu wyznacza się na podstawie projektu instalacji GWC.
W przypadku gruntów trudnych do zagęszczenia lub kamienistych konieczne jest
aby głębokość wykopu uwzględniała wysokość podsypki.
Podsypkę wykonać z materiału piaszczystego możliwego do zagęszczenia.
GWC należy posadowić na głębokości min. 1,8 metra tak aby przykrycie
zapewniało dostateczną ochronę przed przypadkowym wypieraniem rury w strefach
o potencjalnie wysokich poziomach wód gruntowych
5.3. Wykopy nie obudowane
Wykopy o ścianach pionowych nie obudowane można wykonywać tylko w
gruntach suchych i zwięzłych, tam gdzie nie występuje zagrożenie obsunięcia się
bocznej ściany wykopu.
5.4. Dno wykopu
Powierzchnia dna wyrównanego wykopu powinna być zagęszczona, ciągła,
jednorodna, pozbawiona jakichkolwiek odłamków skalistych lub innych twardych
elementów.
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
5.4. Podsypka
Rura wymaga jednolitego podparcia na całej swej długości, co zapewnia
warstwa podsypki. W celu zapewnienia jednolitego podparcia zaleca się, aby
warstwa podsypki miała grubość od 100 mm do 150 mm i była nie mniejsza niż
50mm. Zastosowany materiał powinien być ziarnisty, taki jak piasek lub kruszywo (0
-1 0 mm) . Zaleca się aby materiał podsypki był równomiernie rozprowadzony w
poprzek całej szerokości wykopu i wyrównany do spadku rurociągu lecz nie
zagęszczony. Podłożem do układania rur mogą być jednorodne, względnie miękkie,
drobnoziarniste grunty pozbawione kamieni i innych twardych elementów, które
umożliwiają wyrównanie dna i zapewniają jednolite podparcie rur na całej ich
długości.
5.5. Zasypywanie
Posadowienie rury zależy głównie od jej sztywności, głębokości przykrycia
oraz rodzaju gruntu rodzimego. Jeżeli w strefie wstępnej stosujemy materiał obcy, to
zaleca się stosowanie dobrej jakości materiału ziarnistego o maksymalnej wielkości
cząstek od 0 do 10mm.
Grunt rodzimy może być stosowany w strefie zasypki rury pod warunkiem, że:
- nie zawiera cząstek większych niż 10mm.
- nie zawiera materiału zamarzniętego
- nie zawiera odpadów (np. asfaltu, butelek, puszek, drewna)
- tam gdzie wymagane jest zagęszczenie materiał powinien być podatny na
zagęszczenie.
5.6. Zagęszczenie gruntu użytego do zasypki.
Zagęszczenie gruntu powinno być wykonane warstwami. Każda warstw
powinna być zagęszczona do wskaźnika zagęszczenia określonego
w projekcie. Grubość warstwy nie powinna być większa niż:
- 0,15 m przy zagęszczaniu ręcznym
- 0,30 m przy zagęszczaniu mechanicznym
Uzyskanie prawidłowego zagęszczenia wymaga zachowania optymalnej
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
wilgotności zgodnie z normą PN-86/B-02480. Zagęszczenie nie powinno odbiegać o
więcej niż 2% od zadanego w projekcie.
5.7. Głębokość posadowienia
Posadowienie GWC zależy od strefy klimatycznej w jakiej zostanie on
wykonany i waha się od 1,5 do 2,5 metrów (zalecane min. 2 metry). System GWC
układa się ze spadkiem ok. 2%, w najniższym miejscu wykonuje się odprowadzenie
kondensatu do studzienki lub kanalizacji.
5.8. Test szczelności
Próbę ciśnieniową należy prowadzić w całej instalacji GWC.Póba ciśnieniowa
polega na napełnieniu całej instacji GWC wodą. Napełnianie wodą należy rozpocząć,
jeśli jest to możliwe, w najniższym punkcie GWC (studzienka) i w taki sposób, aby
poniżej punktu napełniania nie utworzył sie syfon. Procedurę badawczą powinien
określić projektant, przy czym powinna ona obejmować dwa etapy:
- próbę wstępną,
- główną próbę ciśnieniową.
Celem próby wstępnej jest ustabilizowanie się położenia instalacji GWC
poprzez osiągniecie większości przesunięć zmiennych w czasie. Osiągniecie
odpowiedniego nasycenia wodą i osiągnięcie wzrostu objętości instalacji GWC
wynikające z elastyczności polietylenu. Czas trwania próby wstępnej wynosi 60
minut. Należy w tym czasie uważnie obserwować instalację w celu lokalizacji
wycieków spowodowanych nieprawidłowym wykonaniem instalacji.
W przypadku braku wycieków w czasie 1 godziny, fazę wstępną można uznać za
zakończoną.
Po uzupełnieniu spadku poziomu wody w instalacji, należy wykonać główną
próbę spadku ciśnienia. Próba ta trwa 24 h i w tym czasie nie dopuszczalne jest
obniżenie się poziomu wody o więcej niż 5 cm w studzience kondensatu (lub w
najwyższym mierzonym punkcie).
ECOPLASTOL Sp. z o.o.
42-530 Dąbrowa Górnicza
Ul. Puszkina 41
NIP: 6292408224
tel.:605581869
tel.: 695655868
6. PROJEKTOWANIE GWC
Dobierając Gruntowy Wymiennik Ciepła dla konkretnego przypadku zawsze
należy uwzględniać następujące elementy:
- ilość powietrza jaką należy dostarczyć do budynku, zależy to od kubatury obiektu i
częstości wymian powietrza jaką chcemy uzyskać,
- dobór średnic GWC, w taki sposób aby prędkości zawierały się w prędkościach 13 m/s ( wymagany jest przepływ burzliwy), w przypadku układu Tichelmanna w
kolektorze zbiorczym należy nie przekraczać prędkości 6 m/s ze względu na wzrost
oporów powietrza.
- wybór optymalnego układu GWC (wielkość i kształt działki, preferencje inwestora)
- rodzaj gruntu i jego wilgotności,
- głębokość ułożenia GWC (zależy od strefy klimatycznej, w której znajduje się
obiekt).
Istnieje możliwość dodatkowego odizolowania GWC od góry materiałem typu
styropian. Takie rozwiązanie należy stosować tam, gdzie z różnych względów nie
można posadowić całego lub części GWC na odpowiedniej głębokości.
