Instrukcja pomiaru (RVC DN)

®
INSTRUKCJA
POMIARU
P
R O D U K T U

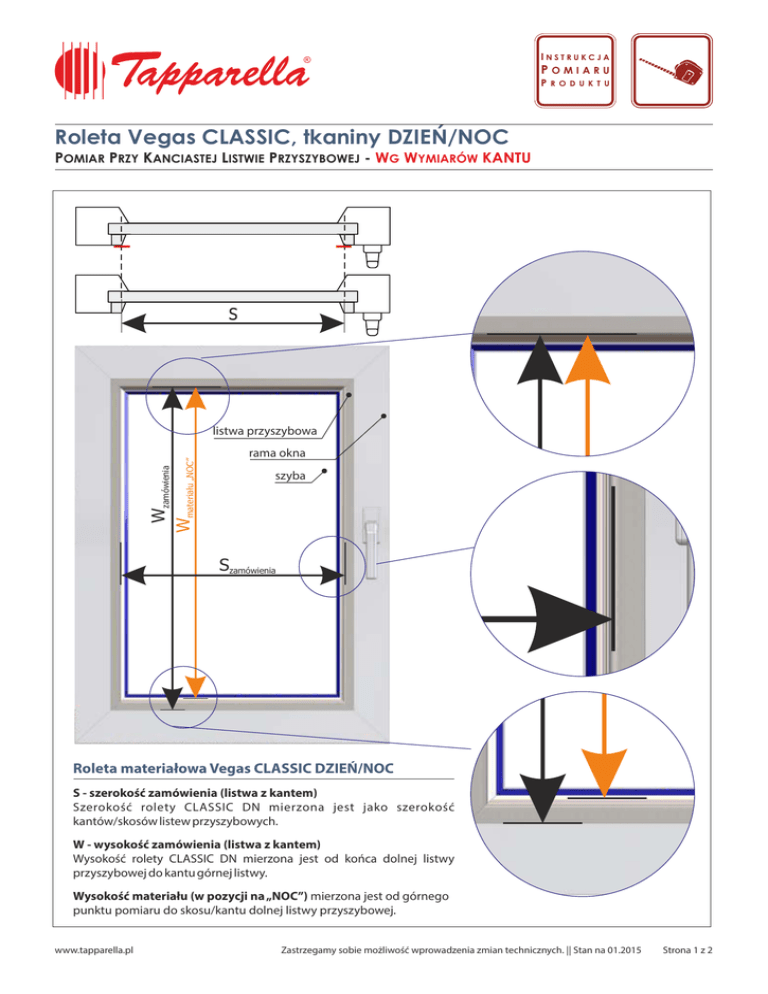

Roleta Vegas CLASSIC, tkaniny DZIEŃ/NOC
POMIAR PRZY KANCIASTEJ LISTWIE PRZYSZYBOWEJ - WG WYMIARÓW KANTU
Wzamówienia
Wmateriału „NOC”
listwa przyszybowa
rama okna
szyba
Szamówienia
Roleta materiałowa Vegas CLASSIC DZIEŃ/NOC
S - szerokość zamówienia (listwa z kantem)
Szerokość rolety CLASSIC DN mierzona jest jako szerokość
kantów/skosów listew przyszybowych.
W - wysokość zamówienia (listwa z kantem)
Wysokość rolety CLASSIC DN mierzona jest od końca dolnej listwy
przyszybowej do kantu górnej listwy.
Wysokość materiału (w pozycji na „NOC”) mierzona jest od górnego
punktu pomiaru do skosu/kantu dolnej listwy przyszybowej.
www.tapparella.pl
Zastrzegamy sobie możliwość wprowadzenia zmian technicznych. || Stan na 01.2015
Strona 1 z 2
®
INSTRUKCJA
POMIARU
P
R O D U K T U
Roleta Vegas CLASSIC, tkaniny DZIEŃ/NOC
POMIAR PRZY ZAOKRĄGLONEJ LISTWIE PRZYSZYBOWEJ - WG WYMIARÓW CAŁKOWITYCH
Wzamówienia
Wmateriału „NOC”
listwa przyszybowa
rama okna
szyba
Szamówienia
Roleta materiałowa Vegas CLASSIC DZIEŃ/NOC
S - szerokość zamówienia (listwa zaokrąglona)
Szerokość rolety CLASSIC DN mierzona jest jako szerokość zewnętrznych
krawędzi listew przyszybowych.
W - wysokość zamówienia (listwa zaokrąglona)
Wysokość rolety CLASSIC DN mierzona jest jako wysokość zewnętrznych
krawędzi listew przyszybowych.
Wysokość materiału (w pozycji na „NOC”) mierzona jest od górnego
punktu pomiaru do skosu/kantu dolnej listwy przyszybowej.
www.tapparella.pl
Zastrzegamy sobie możliwość wprowadzenia zmian technicznych. || Stan na 01.2015
Strona 2 z 2
