Domowe urządzenia chłodnicze

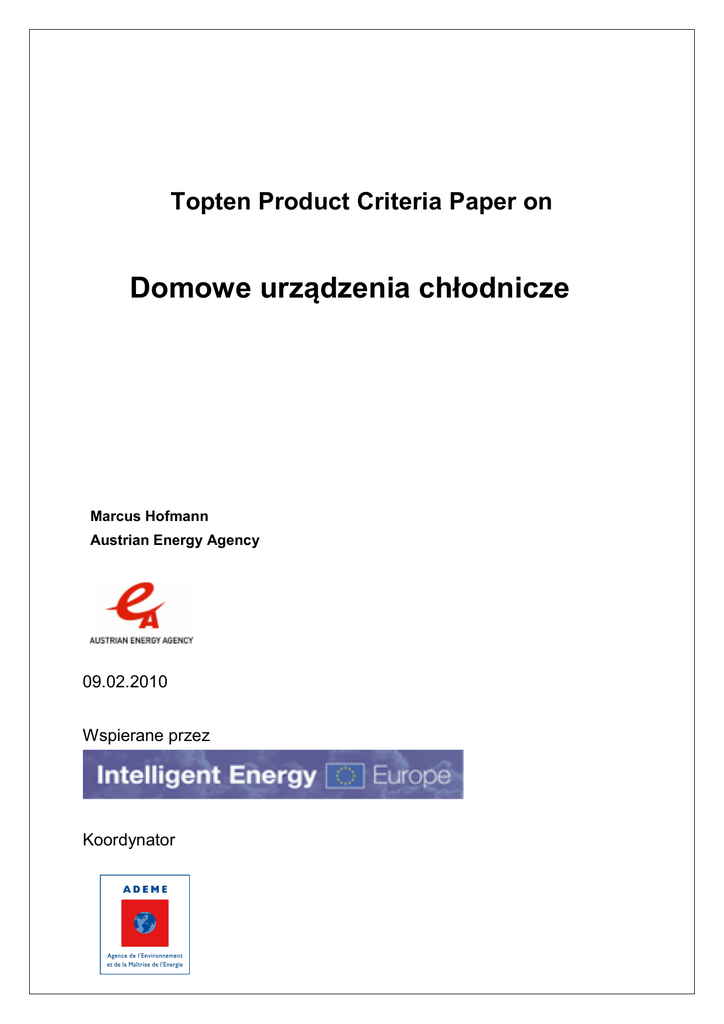

Topten Product Criteria Paper on
Domowe urządzenia chłodnicze
Marcus Hofmann
Austrian Energy Agency
09.02.2010
Wspierane przez
Koordynator
O projekcie
Projekt Topten jest częścią międzynarodowej inicjatywy Euro-Topten Plus, wspieranej
przez europejski program Inteligenta Energia Europa oraz wiele instytucji (agencje
energetyczne, WWF, zrzeszenia konsumentów, instytuty badawcze). Na poziomie
globalnym Topten koordynowany jest prze TIG - Topten International Group. Zrzeszenie to promuje Kartę Topten, statuty TIG, oraz Zasady i procedury (www.topten.info).
Topten to usługa wspierająca rynek w kontekście efektywnych energetycznie produktów. Oferując konsumentom przyjazne narzędzie służące do porównywania oraz
selekcji produktów, Topten ma zwiększyć popularność urządzeń energetycznie
efektywnych. Kluczowy element stanowi internetowa platforma informacyjna dla
konsumentów, prezentująca najbardziej efektywne urządzenia, aktualnie dostępne
wśród różnych kategorii produktów takich jak: artykuły gospodarstwa domowego,
sprzęt biurowy, urządzenia elektroniczne oraz samochody. Użytkownik może uzyskać
informacje o zużyciu energii, zdjęcie produktu a także jego charakterystykę (marka,
model, cena itd.) Dane o produktach uzyskano w oparciu o etykiety oraz standardowych deklaracji, a także na podstawie testów akceptowane przez znane instytucje.
Serwis jest niezależny od producentów i sprzedawców.
Konsorcjum
Projekt jest koordynowany przez Agence de l’Environnement et de la Maitrise de
l’Energie (ADEME). Pozostałych 19 partnerów przedstawiono w poniższej tabeli.
Partner
Kraj
Austria : Austrian Energy Agency
AT
Belgia: World Wide Fund for Nature – vzw/asbl
BE
Belgia: WWF European Policy Office
BE
Czechy: SEVEn, o.p.s
CZ
Finlandia: Motiva Oy
FI
Francja: WWF Fonds Mondial pour la Nature
FR
Niemcy: dena, Deutsche Energie-Agentur
DE
Niemcy: Oeko-Institut e.V.
DE
Niemcy: Wuppertal Institute
DE
Niemcy: ICLEI, European Secretariat
DE
Grecja: WWF Greece
GR
Włochy: WWF Italia Onlus
IT
Litwa: LNCF, zrzeszenie konsumentów
LT
Luksemburg: Oeko-Zenter, asbl
LU
Norwegia: Norges Naturvernforbund
NO
Polska: FEWE Fundacja na rzecz Efektywnego Wykorzystania Energii
PL
Portugalia: Quercus
PT
Ruminia: ICEMENERG
RO
Hiszpania: ADENA / WWF, Asociacion para la defensa de la natureza
ES
Product Criteria Paper
Kontakt
Therese Kreitz (project leader)
500, routes des Lucioles
F-06560 Valbonne
Francja
+33(0)493957984
[email protected]
Sophie Attali
Eric Bush
Marcus Hofmann
6 rue de Verdun
Rebweg 4
Mariahilfer Strasse 136
93450 Ile-Saint-Denis
7012 Felsberg
1150 Wiedeń
Francja
Szwajcaria
Austria
+331 4922 0064
+41 81 252 63 64
+43 1 586 15 24 - 143
[email protected]
[email protected]
[email protected]
Wydawca:
Fundacja na rzecz Efektywnego Wykorzystania Energii
ul. Rymera 3/4, 40-048 Katowice
tel./fax: (032) 203-51-14
e-mail: [email protected]
www.fewe.pl
© Copyright by Fundacja na rzecz Efektywnego Wykorzystania Energii 2010
Publikacja wykonana w ramach realizacji projektu „TOPTEN – rozszerzenie i wzmocnienie europejskiej
inicjatywy promowania najbardziej efektywnych urządzeń i produktów powszechnego użytku”
dofinansowanego ze środków Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej oraz
Unii Europejskiej - umowa nr IEE/07/714/SI2.500405/EURO-TOPTEN PLUS.
Publikacja niniejsza została opracowana dzięki pomocy finansowej Unii Europejskiej. Poglądy w niej
wyrażone należą do Fundacji na rzecz Efektywnego Wykorzystania Energii i nie odzwierciedlają
w żadnym razie oficjalnego stanowiska Unii Europejskiej.
2
Product Criteria Paper
Spis treści
1 Wstęp ..................................................................................................................... 4
2 Ogólne informacje o produktach.......................................................................... 5
2.1
Definicje produktów ........................................................................................... 5
2.2
Kategorie produktów ......................................................................................... 5
2.3
Klasa klimatyczna ............................................................................................. 7
2.4
Gwiazdki zamrażania ........................................................................................ 7
2.5
Best Available Technology ................................................................................ 8
3 Prawo ................................................................................................................... 10
3.1
Etykieta ........................................................................................................... 10
3.1.1
Aktualne kryteria ....................................................................................... 10
3.1.2
Przyszłe kryteria ....................................................................................... 10
4 Analizy ekonomiczne i rynkowe ......................................................................... 13
4.1.1
Produkcja oraz import/eksport .................................................................. 13
5 Kryteria wyboru ................................................................................................... 16
5.1
Dane związane z jakością produktu ................................................................ 16
5.2
Kryteria efektywności energetycznej ............................................................... 16
5.3
Rekomendacje proponowanych wartości ........................................................ 16
6 Bibliografia .......................................................................................................... 17
3
Product Criteria Paper
1
Wstęp
Kryteria stanowią główne narzędzie partnerów projektu Euro-Topten Plus służące do
zbierania i analizowania produktów będących elementem selekcji na poziomie
krajowym. Odpowiednie kryteria selekcji oraz specyfikacja techniczna produktów
stanowią klucz dla przedstawiania sensownych i akceptowalnych wyników na stronie
internetowej. Celem opracowania kryteriów jest wprowadzenie podstaw do określenia
technicznej specyfikacji energooszczędnego urządzenia chłodniczego.
W miarę możliwości, kryteria opracowywane są na podstawie międzynarodowych
europejskich standardów takich jak np. "Ecodesign".
Należy pamiętać iż obecnie w każdym gospodarstwie domowym znajduje się tego typu
urządzenie. Szacuje się iż w samym roku 2005 wyprodukowano 23,3 miliony chłodziarek lub chłodziarko-zamrażarek.
4
Product Criteria Paper
2
Ogólne informacje o produktach
2.1 Definicje produktów
Domowe urządzenia chłodzące znane jako lodówki i zamrażarki, są jednymi
z najbardziej intensywnie studiowanymi produktami zużywającymi energię.
W oparciu o definicje wynikające z Dyrektywny 2005/32/EC, urządzenia można
podzielić na:

chłodziarki

chłodziarko-zamrażarki

urządzenie do przechowywania środków spożywczych

chłodziarka z przedziałem zamrażającym

zamrażarki

urządzenia do przechowywania win.
2.2 Kategorie produktów
Główne kategorie produktów to:

Chłodziarki: urządzenia chłodzące do przechowywania żywności (w tym żywności świeżej);

Chłodziarko-zamrażarki: urządzenia chłodzące mające przynajmniej jeden
przedział chłodzący oraz zamrażający;

Zamrażarka: urządzenie posiadające jedno lub więcej przedziałów zamrażających o temperaturze do -18°C.
Topten przedstawia następujące główne kategorie oraz podkategorie urządzeń
chłodzących:
5
Product Criteria Paper
Tabela 1 Porównanie kategorii urządzeń chłodzących
Kategorie topten.info


1-drzwiowa chłodziarko- zamrażarka
o
Wolnostojąca
o
Do zabudowy
2 drzwiowa chłodziarko- zamrażarka
o
Wolnostojąca
o
Do zabudowy

Zamrażarka szufladowa

Zamrażarka skrzyniowa
Podstawowe kategorie urządzeń
wg EUP
Chłodziarko-zamrażarka
Chłodziarko-zamrażarka
Zamrażarka
W poniższej tabeli przedstawiono przykładowe urządzenia wg równych kategorii.
Tabela 2 – Od lewej do prawej: 1-drzwiowa chłodziarka, 2-drzwiowa chłodziarka, zamrażarka szufladowa, zamrażarka skrzyniowa (źródło: www.topprodukte.at)
6
Product Criteria Paper
2.3 Klasa klimatyczna
Ważnym aspektem chłodziarek, chłodziarko-zamrażarek oraz zamrażarek jest klasa
klimatyczna. Urządzenia chłodzące powinny mieć opisaną klasę klimatyczną.
Klasa klimatyczna jest ważna z punktu widzenia efektywności energetycznej produktu.
Klasa ta oznacza minimalną i maksymalną temperaturę w której urządzenie może
pracować.
Rysunek 1. Klasy klimatyczne
2.4 Gwiazdki zamrażania
Europejskie zamrażarki oraz chłodziarki z przedziałem zamrażającym posiadają
czterogwiazdkowy system oznakowania.

1 *: min. temperatura = −6 °C (21.2 °F). Maksymalny możliwy czas przechowywania zamrożonego pożywienia wynosi 1 tydzień

2 **: min. temperatura = −12 °C (10.4 °F). Maksymalny możliwy czas przechowywania zamrożonego pożywienia wynosi 1 miesiąc.
7
Product Criteria Paper

3 ***: min. temperatura = −18 °C (−0 °F). Maksymalny możliwy czas przechowywania zamrożonego pożywienia wynosi 3 miesiące.

4 *(***): min. temperatura = −18 °C (−0 °F). Maksymalny możliwy czas przechowywania zamrożonego pożywienia wynosi do 12 miesięcy.
2.5 Best Available Technology
Do podstawowych elementów każdej chłodziarki należą:

Sprężarka

Rurki odprowadzające ciepło

Zawór rozprężny

Rurki wymieniające ciepło wewnątrz urządzenia

Płyn chłodniczy
Rysunek 2 przedstawia podstawowy mechanizm działania chłodziarki.
Rysunek 2 – Podstawowy schemat działania lodówki
Technologiczne opcje udoskonalania chłodziarek oraz nowe trendy dotyczące optymalizacji
działania
tych
podstawowych
elementów
współdziałają
razem
z systemami kontroli efektywności. Do podstawowych ulepszeń należą:

8
Opcjonalne ulepszenie izolacyjności przegród urządzenia oraz redukcja strat
ciepła
Product Criteria Paper

Wysokosprawne wymienniki ciepła

Wysokosprawne sprężarki/napędy

Ulepszenie systemu kontroli

Opcje projektowania
Urządzenia chłodzące definiowane są prze Wskaźnik efektywności energetycznej
(EEI) który pozwala na porównanie różnych technologii i sposobów projektowania
uwzględniając wpływ wielu czynników takich jak: rozmiar, temperatura, funkcje
urządzenia. Im bardziej efektywne urządzenia tym niższa jest wartość wskaźnika.
metoda obliczenia przedstawiona została w dalszej części opracowania.
9
Product Criteria Paper
3
Prawo
3.1 Etykieta
3.1.1 Aktualne kryteria
Kryterium pozwalającym na wybór efektywnego urządzenia to jego klasa energetyczna, wyznaczona zgodnie z Dyrektywą 2003/66/EC z 3 lipca 2003. Etykieta energetyczna urządzenia definiuje klasy energetyczne od A++, A+, A, B do G (bardzo nieefektywne urządzenie).
Rysunek 3 - Indeks klas efektywności energetycznej 2003
3.1.2 Przyszłe kryteria
Nawiązując do najnowszych specyfikacji etykietowania urządzeń pojawiła się także
klasa efektywności energetycznej A+++. Indeks klas efektywności energetycznej
przedstawiony na poniższym rysunku będzie obowiązywać od 20 września 2011 do
lipca 2014.
10
Product Criteria Paper
Rysunek 4 – Klasy efektywności energetycznej obowiązujące od 30 września 20122 do 30
lipca 2014
Rysunek 5 – Klasy efektywności energetycznej obowiązujące od 1 lipca 2014
11
Product Criteria Paper
3.1.2.1 Wygląd etykiety
Compression-Type
Absoprtin-Type
I. nazwa dostawcy lub marka handlowa
II. nazwa modelu
III. klasa efektywności energetycznej
IV. roczne zużycie energii w kWh na rok
V. sumaryczna pojemności wszystkich przedziałów nie klasyfikowanych
poprzez system gwiazdek (tj. temperatura pracy > − 6 ºC)
VI. sumaryczna pojemność wszystkich przedziałów zamrażających
klasyfikowanych poprzez system gwiazdek (tj. temperatura pracy ≤ − 6 ºC)
VII. poziom hałasu w dB
12
Product Criteria Paper
4 Analizy ekonomiczne i rynkowe
Informacje przedstawiono w oparciu o opracowanie "Preparatory studies for Ecodesign Requirements of EuPs – Lot 13: Domestic Refrigerators and freezers” z 2005
roku oraz studium DEFRA “Factors influencing the penetration of energy efficient
electrical appliances into national markets in Europe” z 2009 roku.
4.1.1 Produkcja oraz import/eksport
Produkcja urządzeń chłodzących dla gospodarstw domowych wynosiła w grupie
27 krajów UE ok 23,3 miliona urządzeń (rok 2005). Należy jednak pamiętać że dane
dla niektórych państw są niepełne. Kraje nie należące do UE w których dane były
zbierane (Turcja, Islandia, Norwegia, Szwajcaria, Rosja oraz Ukraina) są odpowiedzialne za 9 milionów urządzeń. Szacowana wartość produkcji europejskiej urządzeń
chłodzących wynosi ok 32,3 miliona urządzeń, z czego ok 26,1 milionów to chłodziarki,
oraz 6,2 milionów to zamrażarki.
Rysunek 6 – Produkcja chłodziarek oraz zamrażarek (10³ jednostek), EU 2005
13
Product Criteria Paper
Poniższe rysunki pochodzą z opracowania DEFRA. Przedstawiają dane dotyczące
roku 2008 (10 miesięcy od stycznia do października) o sprzedaży oraz liczbę urządzeń
dostępnych ze względu na klasę energetyczną.
14
Product Criteria Paper
15
Product Criteria Paper
5
Kryteria wyboru
5.1 Dane związane z jakością produktu
Następujące dane charakteryzujące urządzenie powinny być przedstawione
w tabelach produktów Topten. Te dane nie powinny być używane w celu selekcji
produktów:

Roczne zużycie energii

Klasa klimatyczna

Objętość przedziałów żywności świeżej oraz zamrażarki

Poziom hałasu

Wymiary urządzenia

posiadanie funkcji “No Frost” oraz “low frost”
5.2 Kryteria efektywności energetycznej
Kryteria związane z efektywnością energetyczna powinny zawierać:

Wskaźnik efektywności energetycznej
5.3 Rekomendacje proponowanych wartości
Sugerujemy następujące ustawienie wartości:

16
EEI < 33 %  A++ lub wyżej
Product Criteria Paper
6
Bibliografia
[L1]
Preparatory studies for Eco-design Requirements of EuPs – Lot 13: Domestic
Refigerators and freezers
[L2]
COMMISSION REGULATION (EC) No 643/2009 of 22 July 2009 implementing
Directive 2005/32/EC of the European Parliament and of the Council with regard to
ecodesign requirements for household refrigerating appliances
[L3]
COMMISSION DELEGATED REGULATION (EU) implementing Directive
2010/…/EU of the European Parliament and of the Council with regard to energy
labelling of household refrigerating appliances
17
