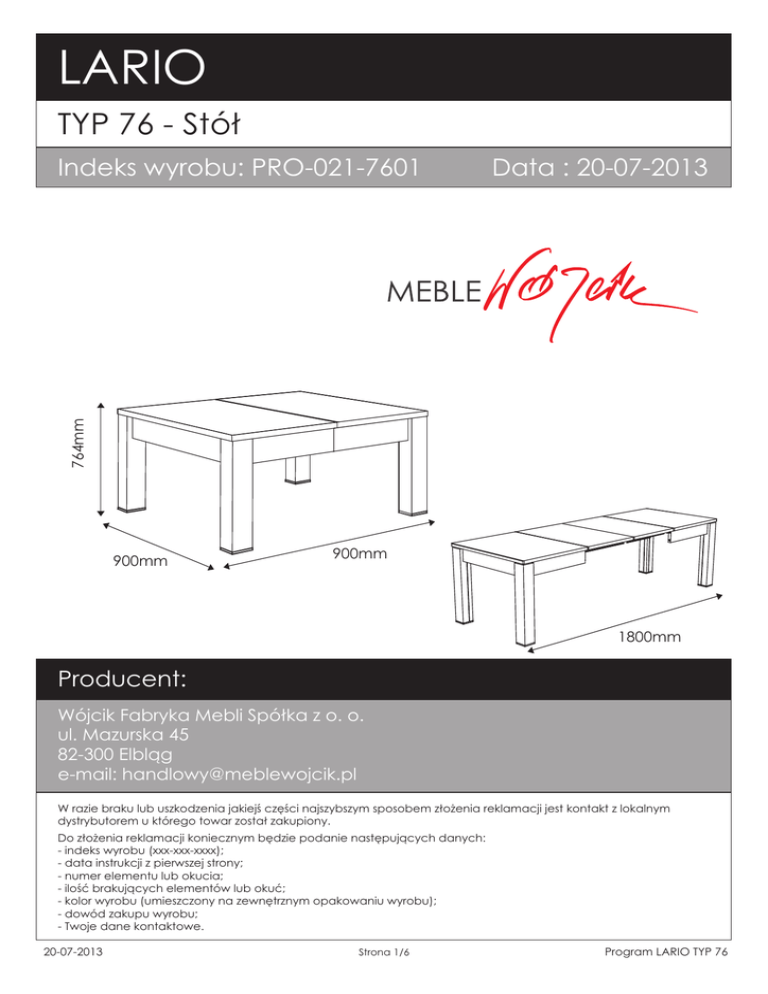

LARIO
TYP 76 - Stół
Data : 20-07-2013
764mm
Indeks wyrobu: PRO-021-7601
900mm
900mm
1800mm
Producent:
Wójcik Fabryka Mebli Spółka z o. o.
ul. Mazurska 45
82-300 Elbląg
e-mail: [email protected]
W razie braku lub uszkodzenia jakiejś części najszybszym sposobem złożenia reklamacji jest kontakt z lokalnym
dystrybutorem u którego towar został zakupiony.
Do złożenia reklamacji koniecznym będzie podanie następujących danych:
- indeks wyrobu (xxx-xxx-xxxx);
- data instrukcji z pierwszej strony;
- numer elementu lub okucia;
- ilość brakujących elementów lub okuć;
- kolor wyrobu (umieszczony na zewnętrznym opakowaniu wyrobu);
- dowód zakupu wyrobu;
- Twoje dane kontaktowe.
20-07-2013
Strona 1/6
Program LARIO TYP 76
Proszę sprawdź kompletność okuć przed montażem.
Upewnij się, że używasz odpowiednie elementy.
MM
260
Okucia znajdujące się w paczce.
250
I3
N1
28 szt. Wkręt UP 4 x 20mm
N2
20 szt. Wkręt US 3 x 16mm
240
78 szt. Wkręt US 3,5 x 16mm
230
220
O14
Q7
4 szt. Stopka nogi 80x80
R8
14 szt. Kątownik metalowy
16 szt. Kołek stabilizujący stołu
210
200
S13
S14
4 szt. Nakrętka 16x80
S15
8 szt. Szpilka M10x90
8 szt. Nakrętka motylkowa M10
190
180
S16
8 szt. Podkładka pod M10
S17
S18
4 szt. Obejma stołu.
6 szt. Klamra do blatów
170
160
T10
150
Schemat montażu nie jest
dokumentacją techniczną.
Producent zastrzega sobie
140
możliwość zmian konstrukcyjnych.
Uwaga !!!
Okucia trzymać
z dala od dzieci.
2 szt. Prowadnica stołu
130
120
110
Elementy znajdujące się w paczkach.
1
2
Noga
4 szt.
4
Oskrzynia
krótka
100
90
Płyta blatu
2 szt.
4 szt.
80
734x80x80 mm
365x100x28 mm
70
3
60
Oskrzynia
długa
450x900x28 mm
2 szt.
50
5
730x100x28 mm
Płyta wkładu blatu
40
2 szt.
30
20
450x900x28 mm
10
0
20-07-2013
Strona 2/6
Program LARIO TYP 76
Potrzebne
Potrzebnenarzędzia.
narzędzia.
Schemat składania.
Uwaga!
S14
S14
Włóż nakrętkę “S13” w otwór znajdujący się
u góry nogi “1”,a następnie poprzez otwory
znajdujące się z brzegu nogi “1”
wkręć 2 szpilki “S14” w taki sposób,
aby trafić w otwór gwintowany
nakrętki “S13”.
S14
S14
S13
S13
1
4 szt.
Wbij kołki stabilizujące stołu “R8” według rysunku
oraz przykręć klamry stołu “S18” do
blatu “4” za pomocą wkrętów “N1”.
1
R8
S18
N1
N1 N1
R8
S18
R8
S18
4
R8
1 szt.
Wbij kołki stabilizujące stołu “R8” według rysunku
oraz przykręć klamry stołu “S18” do
blatu “4” za pomocą wkrętów “N2”.
S18
R8
N2
N2
R8
S18
R8
R8
S18
20-07-2013
Strona 3/6
4
1 szt.
Program LARIO TYP 76
2
Wbij kołki stabilizujące stołu “R8” według rysunku
oraz przykręć klamry stołu “S18” do wkładu
blatu “5” za pomocą wkrętów “N1 i N2”.
N2
S18
R8
S18
S18
N2
N1
N1 N1
R8
R8
R8
R8
R8
S18
R8
S18
R8
S18
5
2 szt.
3
Przykręć kątownik “Q7”i metalowe do oskrzyń “3” i “4”.
Q7
Q7
Q7
Q7
Q7
R8
2
R8
3
N2
2 szt.
2 szt.
Q7
R8
Q7
Q7
R8
2
4
2 szt.
Uwaga!
Aby zablokować blaty
należy zapiąć klamry “S18”.
4
4
S18
20-07-2013
Strona 4/6
Program LARIO TYP 76
5
S17
Zamocuj oskrzynie do blatów.
2
N2
Włóż obejmy stołu “S17” w otwory znajdujące się w oskrzyni
długiej “3” i przykręć po jednym wkręcie “N2” (szkic 5.1. ).
N2
Szkic 5.1.
Dosuń oskrzynie krótką “2” wg rysunki i przykręć pozostałe
wkręty “N2” w otwory obejmy “S17”
Zamocuj oskrzynie do blatu wkręcając wkrętu “N2” przez
kątowniki metalowe “Q7”.
S17
Uwaga ! Przez jeden kątownik wkręcić dwa wkręty
N2
3
“N2”, jeden do otworu w blacie drugi obok w podłużny
otwór kątownika “Q7” (Szkic 5.3).
Q7
2
N2
N2
Szkic 5.3.
Szkic 5.2.
S17
Q7
Q7
Q7
Q7
S17
Q7
Q7
2
3
2
Q7
4
Q7
Q7
4
3
Q7
2
Q7
S17
S17
2
Q7
Q7
6
Q7
Włożyć 4 sztuki nogi stołu “1” w miejsca utworzone pomiędzy oskrzyniami “2” oraz “3”.
Montując elementy należy przełożyć końcówki szpilek “S14” przez otwory w obejmie stołu “S17”.
Następnie nałożyć podkładkę “S16” na szpilkę i za pomocą nakrętki motylkowej “S15”
3
dokręcić nogę do obejmy.
S15 S16
1
1
1
S16
S15
2
1
1
2
3
2
4
3
4
2
2
20-07-2013
Strona 5/6
Program LARIO TYP 76
7
Aby zamocować prowadnice należy przykręcić je do otworów w jednym blacie, a w drugim
zamocować w pozycji ustalonej przez blat pierwszy.
O14
1
1
I3
1
T10
I3
1
T10
Do nóg stołu „1" przykręć stopkę „O14"
za pomocą wkrętów „I5"
I3
I3
T10
I3
20-07-2013
I3
I3
I3
I3
Strona 6/6
O14
Program LARIO TYP 76
!
Uwaga !
Zasady użytkowania i konserwacji mebla.
1. Mebel powinien być użytkowany zgodnie z jego
przeznaczeniem-w pomieszczeniach zamkniętych
i zabezpieczonych przed działaniem warunków
atmosferycznych.
2. Montaż wyrobu musi być wykonany zgodnie z załączoną
instrukcją.
3. Wyrób nie może mieć zastosowania w saunie.
4. Mebel wykonany jest z płyty drewnopochodnej, należy
chronić go przed bezpośrednim i długotrwałym kontaktem
z wodą (w szczególności przed zalaniem), oraz przed wysoką
temperaturą (np. odparzenia ).
Wilgoć może wniknąć w materiał mebla i uszkodzić go.
5. Do czyszczenia powierzchni należy stosować lekko wilgotną,
miękką tkaninę, następnie wytrzeć do sucha.
6. W przypadku powstania silniejszych zabrudzeń można użyć
łagodnych środków myjących przeznaczonych do
czyszczenia mebli.
7. Nie należy używać do czyszczenia aktywnych środków
chemicznych (np. usuwających kamień, rdzę, środków do
czyszczenia ceramiki itp.).
8. Za uszkodzenia powstałe w wyniku niestosowania się do
powyższych zaleceń producent nie ponosi odpowiedzialności.
