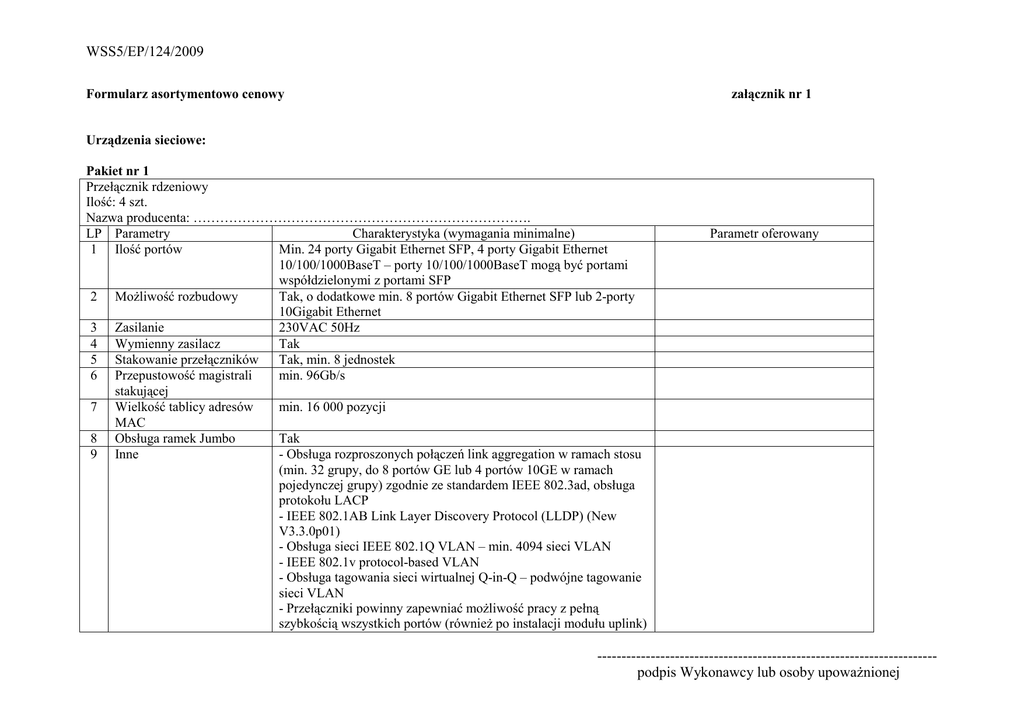

WSS5/EP/124/2009
Formularz asortymentowo cenowy
załącznik nr 1
Urządzenia sieciowe:
Pakiet nr 1
Przełącznik rdzeniowy
Ilość: 4 szt.
Nazwa producenta: ………………………………………………………………….
LP Parametry
Charakterystyka (wymagania minimalne)
1 Ilość portów
Min. 24 porty Gigabit Ethernet SFP, 4 porty Gigabit Ethernet
10/100/1000BaseT – porty 10/100/1000BaseT mogą być portami
współdzielonymi z portami SFP
2 MoŜliwość rozbudowy
Tak, o dodatkowe min. 8 portów Gigabit Ethernet SFP lub 2-porty
10Gigabit Ethernet
3 Zasilanie
230VAC 50Hz
4 Wymienny zasilacz
Tak
5 Stakowanie przełączników
Tak, min. 8 jednostek
6 Przepustowość magistrali
min. 96Gb/s
stakującej
7 Wielkość tablicy adresów
min. 16 000 pozycji
MAC
8 Obsługa ramek Jumbo
Tak
9 Inne
- Obsługa rozproszonych połączeń link aggregation w ramach stosu
(min. 32 grupy, do 8 portów GE lub 4 portów 10GE w ramach
pojedynczej grupy) zgodnie ze standardem IEEE 802.3ad, obsługa
protokołu LACP
- IEEE 802.1AB Link Layer Discovery Protocol (LLDP) (New
V3.3.0p01)
- Obsługa sieci IEEE 802.1Q VLAN – min. 4094 sieci VLAN
- IEEE 802.1v protocol-based VLAN
- Obsługa tagowania sieci wirtualnej Q-in-Q – podwójne tagowanie
sieci VLAN
- Przełączniki powinny zapewniać moŜliwość pracy z pełną
szybkością wszystkich portów (równieŜ po instalacji modułu uplink)
Parametr oferowany
---------------------------------------------------------------------podpis Wykonawcy lub osoby upowaŜnionej
WSS5/EP/124/2009
- Przełączanie w warstwie 2 i 3 modelu OSI
- Obsługa rozproszonych połączeń link aggregation w ramach stosu
(min. 32 grupy, do 8 portów GE lub 4 portów 10GE w ramach
pojedynczej grupy) zgodnie ze standardem IEEE 802.3ad, obsługa
protokołu LACP
- Funkcja protected ports – porty chronione w ramach sieci VLAN
nie mogą komunikować się z innymi portami chronionymi w ramach
tego samego VLAN’u, a tylko z portami publicznymi
- Elastyczność w konfiguracji sieci VLAN – kaŜdy port powinien
posiadać moŜliwość przypisania do wielu sieci VLAN taggowanych,
jak i do wielu sieci VLAN nie-taggowanych
- MoŜliwość automatycznej separacji ruchu VoIP w wydzielonym
VLAN’ie
- IGMP Snooping v. 1/2/3
- IEEE 802.1w Rapid Spanning Tree Protocol
- IEEE 802.1s Multiple Spanning Tree Protocol
- Funkcja Root Guard umoŜliwiająca ochronę sieci przed
wprowadzeniem do sieci urządzenia, które moŜe przejąć rolę
przełącznika Root dla protokołu Spanning Tree
- BPDU Guard – funkcja umoŜliwiająca wyłączenie portów Fast
Start w momencie odebrania na tym porcie ramek BDPU w celu
zapobieŜenia pętlom
- Loopback detection
- Routing IP – statyczny i dynamiczny (RIP 1/2, OSPF, BGP-4);
min. 64 interfejsy IP
- Obsługa redundancji routingu VRRP
- Wszystkie przełączniki w ramach stosu muszą współdzielić tablicę
routingu oraz aktywnie uczestniczyć w procesie trasowania, tak
jakby stanowiły jedno urządzenie
- Redundancja routingu dla urządzeń pracujących w stosie bez
konieczności konfiguracji dodatkowych protokołów
- DHCP Relay
- DHCP Server
- DHCP Tracker oraz DHCP Snooping
- ARP Inspection, Source IP Guard
WSS5/EP/124/2009
- Routing mulicastów: PIM-DM i PIM-SM
- Obsługa list ACL na bazie informacji z warstw 2/3/4 modelu OSI –
min. 100 reguł ACL na kaŜdym porcie. Listy ACL muszą być
obsługiwane sprzętowo, bez pogarszania wydajności urządzenia
- MoŜliwość realizacji tzw. czasowych list ACL (list reguł dostępu,
działających w określonych odcinkach czasu)
- Obsługa standardu 802.1p – min. 8 kolejek na porcie, obsługa
kolejek zgodnie z następującymi algorytmami: Strict Priority;
Weighted Round Robin; Weighted Fair Queuing; WRR + SP,
WFQ+SP
- MoŜliwość ograniczania pasma na porcie (globalnie) oraz
moŜliwość ogranicznia pasma dla ruchu określonego listą ACL z
dokładnością do 64 kb/s
- MoŜliwość zmiany wartości pola DSCP i/lub wartości priorytetu
802.1p
- Funkcja mirroringu portów: 1 to 1 Port mirroring, Many to 1 port
mirroring, VLAN mirroring, zdalny mirroring (RSPAN)
- Obsługa funkcji logowania do sieci („Network Login”) zgodna ze
standardem IEEE 802.1x (moŜliwość przydziału stacji do wskazanej
sieci wirtualnej podczas logowania IEEE 802.1x, moŜliwość
ustawienia QoS dla stacji podczas logowania IEEE 802.1x,
moŜliwość uwierzytelniania wielu uŜytkowników na jednym porcie,
moŜliwość obsługi wielu domen, z których kaŜda moŜe być
przypisana do własnego serwera RADIUS)
- MoŜliwość centralnej autoryzacji stacji końcowej na podstawie
MAC – funkcja dla stacji, które nie mają klienta IEEE 802.1x
(moŜliwość przydziału stacji do wskazanej sieci wirtualnej po
autoryzacji MAC, MoŜliwość ustawienia QoS dla stacji po
autoryzacji MAC)
- MoŜliwość stworzenia lokalnej bazy uŜytkowników dla autoryzacji
IEEE 802.1x oraz MAC
- Network Login TACACS+ RFC 1492 / HWTACACS (New
V3.3.0p01)
- RADIUS Accounting
- MoŜliwość centralnego uwierzytelniania administratorów na
WSS5/EP/124/2009
serwerze RADIUS
- Min. 4 poziomy uprawnień dostępu do przełącznika, moŜliwość
zmiany przypisania komendy do określonego poziomu uprawnień
- Zarządzanie poprzez port konsoli, SNMP v.1, 2c i 3, Telnet, SSH
v.2, przeglądarkę internetową
- Syslog
- NTP
- MoŜliwość przechowywania wielu wersji oprogramowania na
przełączniku
- MoŜliwość przechowywania wielu plików konfiguracyjnych na
przełączniku, moŜliwość uploadu i downloadu pliku
konfiguracyjnego w postaci tekstowej do stacji roboczej
nazwa
Przełącznik rdzeniowy
j.m.
szt
ilość
4
Cena jednostkowa netto Wartość netto
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 2
Przełącznik dostępowy 48 portowy
Ilość: 25 szt.
LP Parametry
1
Ilość i typy portów
48-Port w tym min. 44 porty 10BASE-T/100BASE-TX/1000BASET oraz min. 4 dodatkowe porty combo 10/100/1000 lub SFP Gigabit;
dodatkowo min. 2 sloty rozszerzeń umoŜliwiające instalację co
najmniej 4 portów 10Gigabit Ethernet
2
Wydajność
48-portów: 131Mp/s
3
Przepustowość
48-portów: min. 176Gb/s
4
Wielkość tablicy adresów
min. 8 000 pozycji
MAC
5
Obsługa ramek Jumbo
Tak
6
Wsparcie dla następujących - Directed Broadcast Control (RFC 2644)
mechanizmów
- RFC 2474 DSCP Diffserv L3/L4 by IP source / dest, tcp/udp port,
protocol
- Auto Voice VLAN
- Private VLAN ( protected port/private port/isolated port, private
edge port, isolated VLAN)
- RFC 2131 DHCP client
- RFC 2574 SNMPv3 MIB
- Remote software upgrade – Xmodem
- 802.1ag
- 802.3ah
- ARP Detection
- ARP Source Suppression
- LLDP - IEEE 802.1AB Link Layer Discovery Protocol
- DLDP - Device Link Detection Protocol
- Slow
- RSPAN – Remote Switched Port ANalyzer
7
Inne
- Sloty SFP muszą umoŜliwiać instalację modułów
światłowodowych zarówno 100Mb/s jak i 1000Mb/s
- Przełączanie w warstwie 2 i 3 modelu OSI
Parametr oferowany
WSS5/EP/124/2009
- MoŜliwość łączenia urządzeń w klastry lub stosy (min. 30
urządzeń w ramach klastra/stosu) i zarządzania całością takiej grupy
poprzez jeden adres IP
- Wsparcie dla IGMP Snooping per VLAN
- Wsparcie funkcjonalności IGMP Fast Leave dla clienta w wersji
v2 lub wyŜszej
- Obsługa IEEE 802.1s Multiple SpanningTree / MSTP
- Obsługa Loop Detection
- Obsługa sieci IEEE 802.1Q VLAN – min. 256 sieci VLAN
- Elastyczność w konfiguracji sieci VLAN – kaŜdy port powinien
posiadać moŜliwość przypisania do wielu sieci VLAN taggowanych,
jak i do wielu sieci VLAN nie-taggowanych
- MoŜliwość automatycznej separacji ruchu VoIP w wydzielonym
VLAN’ie (Voice VLAN)
- MoŜliwość automatycznej priorytetyzacji ruchu VoIP
- IGMP Snooping v. 1, v2, v3
- IEEE 802.1w Rapid Spanning Tree Protocol
- IEEE 802.1s Multiple Spanning Tree Protocol
- Funkcja Root Guard umoŜliwiająca ochronę sieci przed
wprowadzeniem do sieci urządzenia, które moŜe przejąć rolę
przełącznika Root dla protokołu Spanning Tree
- BPDU Guard – funkcja umoŜliwiająca wyłączenie portów Fast
Start w momencie odebrania na tym porcie ramek BDPU w celu
zapobieŜenia pętlom
- Routing IPv4 – statyczny i dynamiczny (min. RIP v1 i v2)
- Routing IPv6 – statyczny i dynamiczny (min. RIPng)
- DHCP Relay
- DHCP Tracker oraz DHCP Snooping
- Obsługa list ACL na bazie informacji z warstw 2/3/4 modelu OSI
(48-portów – min 700 reguł/przełącznik), listy ACL muszą być
obsługiwane sprzętowo, bez pogarszania wydajności urządzenia
- MoŜliwość realizacji tzw. czasowych list ACL (list reguł dostępu,
działających w określonych odcinkach czasu)
- Obsługa standardu 802.1p – min. 8 kolejek na porcie
- Wparcie dla Remarking 802.1p
WSS5/EP/124/2009
- MoŜliwość wyboru sposobu obsługi kolejek – Strict Priority;
Weighted Round Robin; WRR + SP
- MoŜliwość ograniczania pasma na porcie (globalnie) oraz
moŜliwość ograniczenia pasma dla ruchu określonego listą ACL z
dokładnością do 64 kb/s
- MoŜliwość zmiany wartości pola DSCP i/lub wartości priorytetu
802.1p
- Funkcja mirroringu portów: 1 to 1 Port mirroring, Many to 1 port
mirroring
- Obsługa funkcji logowania do sieci („Network Login”) zgodna ze
standardem IEEE 802.1x (obsługa następujących trybów
uwierzytelniania – EAP-MD5, PAP, CHAP, PEAP, EAP-TLS,
moŜliwość przydziału stacji do wskazanej sieci wirtualnej podczas
logowania IEEE 802.1x, moŜliwość uwierzytelniania wielu
uŜytkowników na jednym porcie, moŜliwość obsługi wielu domen, z
których kaŜda moŜe być przypisana do własnego serwera RADIUS)
- MoŜliwość centralnej autoryzacji stacji końcowej na podstawie
MAC – funkcja dla stacji, które nie mają klienta IEEE 802.1x
(moŜliwość przydziału stacji do wskazanej sieci wirtualnej po
autoryzacji MAC, moŜliwość uwierzytelniania wielu urządzeń na
jednym porcie)
- MoŜliwość stworzenia lokalnej bazy uŜytkowników dla autoryzacji
IEEE 802.1x oraz MAC
- TACACS+ Network Login
- RADIUS Accounting
- MoŜliwość centralnego uwierzytelniania administratorów na
serwerze RADIUS
- Min. 4 poziomy uprawnień dostępu do przełącznika, moŜliwość
zmiany przypisania komendy do określonego poziomu uprawnień
- Zarządzanie poprzez port konsoli, SNMP v.1, 2c i 3, Telnet, SSH
v.2, http i https Zarządzanie poporzez port konsoli, SNMP v.1, 2c i
3, Telnet, SSH v.2, http i https
- Syslog
- NTPv3
- MoŜliwość przechowywania wielu wersji oprogramowania na
WSS5/EP/124/2009
8
przełączniku
- MoŜliwość przechowywania wielu plików konfiguracyjnych na
przełączniku, moŜliwość uploadu i downloadu pliku
konfiguracyjnego w postaci tekstowej do stacji roboczej
min. 24 miesiące
Gwarancja
nazwa
Przełącznik dostępowy 48
portowy
j.m.
szt
ilość
25
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 3
Moduły FO 1Gb, SFP-SX
Ilość: 30 szt.
LP Parametry
1
Typ
1 Gb SFP-SX
2
Inne
Musi pochodzić od tego samego producenta, co przełączniki
3
Gwarancja
min. 24 miesiące
nazwa
FO 1Gb, SFP-SX
j.m.
szt
ilość
30
Parametr oferowany
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 4
Firewall
Ilość: 2 szt.
LP Parametry
1
Firewall
Tak
2
VPN
IPSec, PPTP/L2TP
3
MontaŜ
RACK 19”
4
Funkcje
Translacja adresów sieciowych NAT,
Fierwall SPI,
Zaawansowane funkcje filtrowania pakietów
Zabezpieczenia IDS
Zarządzanie i kontrola przepustowości
Pełne wsparcie dla VPN
6
Ilość portów
min 6, 1000-baseT
MoŜliwość konfiguracji portów do pracy w sieci LAN, WAN, DMZ
7
Wymiar
1U
8
Wbudowane narzędzia
Kontrola przepustowości,
Blokowanie adresów URL i słów kluczowych,
Zarządzanie polityką dostępu (Access Policy),
Zarządzanie zdalne,
Zarządzanie siecią za pomocą SNMP
9
Monitorowanie sieci
Statystyki ruchu generowane w czasie rzeczywistym,
Rozbudowany system dzienników,
Sprawdzanie spójności sieci,
Powiadamianie o zdarzeniach za pomocą poczty e-mail.
10 Wyświetlacz LCD
Wbudowany w urządzenie, zapewniający dostęp do najwaŜniejszych
danych o stanie zapory firewall oraz danych alarmowych.
11 Tryb pracy VPN
Klient lub serwer
12 Backup oprogramowania i
Tak
ustawień
13 Wydajność urządzenia
min. 300 Mbps
14 Ilość tuneli VPN
min. 1,200
15 Maksymalna liczba
Nieograniczona
Parametr oferowany
WSS5/EP/124/2009
16
17
18
19
uŜytkowników online
Port konsoli
Szyfrowanie IPSec
subskrypcja IDS/IPS
Zabezpieczenia
nazwa
Firewall
Tak
DES, 3DES, AES
Tak, 12 miesięcy
IPS, ActiveX Filter, JAVA Filter, Cookie Blocker, Zone Defense
j.m.
szt
ilość
2
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 5
UPS
Ilość: 13 szt.
LP Parametry
1
Rodzaj
Wolnostojący
2
Moc skuteczna
Min 240W
3
Moc pozorna
Min 450VA
4
Napięcie wejściowe
230V AC
6
Napięcie wyjściowe
230V
7
Kształt przebiegu sinus
Sinusoida przybliŜona
8
Typ akumulatora
Bezobsługowy
9
Czas podtrzymania przy
min. 10min
50% obciąŜeniu
10 Czas podtrzymania przy
min 5min
100% obciąŜeniu
11 Czas przełączania
max 2ms.
12 Sygnalizacja pracy
Dioda LED, dźwiękowa
13 Zabezpieczenia
Autotest,
Ochrona przed całkowitym rozładowaniem akumulatora,
PrzeciąŜenie,
Filtracja linii telefonicznej.
14 Ilość gniazd wyjściowych
min. 2
15 Warunki pracy
Temperatura 0-400 C
Wilgotność 0-90%
16 Waga
max. 4,3kg
nazwa
UPS
j.m.
szt
ilość
13
Parametr oferowany
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 6
Switch 4x1000BaseT
Ilość: 1 szt.
LP Parametry
1
Ilość portów
min. 4, 1000BaseT
2
Rodzaj
Urządzenie wolnostojące
3
Zasilanie
230V AC
4
Zasilacz
Wewnętrzny lub zewnętrzny
nazwa
Switch 4x1000BaseT
j.m.
szt
ilość
1
Parametr oferowany
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 8
Szafa naścienna 19” 18U
Ilość: 11 szt.
LP Parametry
1
Wysokość
min. 18U
2
Wymiary podstawy
min. 800mm x 1000mm
szafy
3
Wymiary szafy
min. 600mm x 515mm x 900mm
4
Wymiary uŜytkowe
min. 490mm x 795mm
5
Drzwi frontowe
Przeszklone, zabezpieczone zamkiem
6
Budowa
Stalowa, przepusty kablowe na górze i dole, profile
montaŜowe o grubości: min 1,5mm, pozostałe elementy ze
stali o grubości: min 1,2mm
7
ObciąŜenie szafy
30kg
8
Dodatkowe
- 2 komplety przepustów kablowych 1U z szczotką,
wyposaŜenie
- 3 x organizer kabli grzebieniowy dwustronny – szczotki
osłonowe kabli wykonane z plastiku
9
Gwarancja
co najmniej 24 miesiące
Formularz cenowy
l.p. nazwa
ilość
Cena jednostkowa
Wartość netto
netto
1.
Szafa naścienna 19” 18U
11 szt
Parametr oferowany
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 9
Szafa serwerowa 19” 42U
Ilość: 2 szt.
LP Parametry
1
Wysokość
42U
2
Wymiary podstawy
800mm x 1000mm
szafy
3
Wymiary uŜytkowe
min 687mm x 1868mm
4
Drzwi frontowe
Przeszklone, wyposaŜone w zamek patentowy z ryglem
trzypunktowym zapewniającym wysoki stopień ochrony przed
niepowołanym dostępem, moŜliwość zamontowania jako lewe
lub prawe, zespół czterech zawiasów zabezpieczający przed
wywaŜeniem drzwi
5
Rama
3 pary szyn nośnych
6
Budowa
- Stalowa,
- szczotkowe przepusty kablowe na górze i dole,
- zdejmowane panele boczne i tylne,
- profile montaŜowe o grubości: 2mm
- pozostałe elementy ze stali o grubości: 1,2mm
- regulowane stopki umoŜliwiające łatwe wypoziomowanie
szafy nawet przy znacznych nierównościach podłogi,
- pełne uziemienie wszystkich sekcji szafy bez konieczności
osobnego zamawiania jakichkolwiek elementów
uzupełniających.
7
ObciąŜenie szafy
400kg
8
Dodatkowe
- Chłodzenie sufitowe – 6 wentylatorów z termostatem
wyposaŜenie
(zasilanie 230VAC),
- Podstawa szafy (cokół) o wysokości min 120mm,
- 3 sztuki półek 1U 750mm o nośności min. 100kg,
- nóŜki poziomujące,
- 3x listwa zasilająca 19” 230VAC min 16A z mocowaniami
Parametr oferowany
WSS5/EP/124/2009
9
Dodatkowe informacje
do szafy rack 19” (min. 8 gniazd typu IEC320 C13 z bolcem
uziemiającym, zabezpieczenie przeciwprzepięciowe),
- 14 kompletów (4szt w komplecie) elementów montaŜowych
M6 (wkręty M6x16, nakrętki klatkowe M6x16, podkładki z
tworzywa sztucznego),
- 2 komplety przepustów kablowych 1U z szczotką,
- 6 x pionowy organizer kabli
Szafa musi być kompletna i zmontowana (nie dotyczy
dodatkowego wyposaŜenia)
Co najmniej 24 miesiące
10 Gwarancja
Formularz cenowy
Nazwa
Ilość
Szafa serwerowa 19” 42U
2 szt
Cena jednostkowa
netto
Wartość netto
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 10
Kabel FTP kat. 6 LSOH 500m 4 pary drut miedziany 4x2
Ilość: 100 szt.
LP
Parametry
1 Kategoria
FTP kat.6, drut
2 Ilość par
4 skręcone pary
3 Materiał wykonania
Miedziana
Ŝyły:
Zgodny z normami
- TIA/EIA-568B (ewentualnie odpowiednich części
składowych TIA/EIA-568-B.1 i TIA/EIA-568-B.2)
- klasa E wg ISO 11801 2nd edition:2002, EN 50173 2nd
edition:2002 i PN-EN-50173:2002
- IEC 60603-7-5, ISO/IEC 61156-5 edition:2002
Spełnienie powyŜszych wymagań powinno być potwierdzone
Certyfikatem lub Potwierdzeniem Zgodności wydanym przez
niezaleŜne laboratorium np. Instytut Łączności w Warszawie.
Dokumenty muszą zawierać konkretne numery produktów
poddanych procesowi weryfikacji i certyfikacji
- ISO/IEC 11801 2nd edition:2002 i IEC 61156-5:2002
EN50173-1:2002 ANSI/TIA/EIA-568-B.2-1
4 Długość
500m
5 Ekranowany
Tak, ośrodek transmisyjny (cztery splecione pary) powinien
być odizolowany od ekranu za pomocą przezroczystej folii
PCV.
Kabel powinien być wyposaŜony w tzw. Separator.
Ekran kabla powinien być wykonany z folii aluminiowej
jednostronnie powierzchniowo lakierowanej.
WzdłuŜ folii, po przewodzącej stronie, musi być prowadzony
drut uziemieni owy.
Parametr oferowany
WSS5/EP/124/2009
Formularz cenowy
nazwa
ilość
Cena jednostkowa
netto
Wartość netto
VAT %
Wartość brutto
Kabel FTP kat. 6 LSOH 500m 100
4 pary drut miedziany 4x2
szt
WSS5/EP/124/2009
Pakiet nr 11
Patchcord UTP kat. 5e, 1m 4x2x0,5 mm
Ilość: 255 szt.
LP
Parametry
1 Kategoria
UTP kat.5e, linka
2 Ilość par
4
3 Materiał wykonania
miedziana
Ŝyły
4 Długość
1m
5 Kolor
Ŝółty
Formularz cenowy
nazwa
ilość
Cena jednostkowa
Wartość netto
netto
Patchcord UTP kat. 5e, 1m
255
4x2x0,5 mm
szt
Parametr oferowany
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 12
Panel ekranowany (patchpanel) 19” 24xRJ45 FTP
Ilość: 30 szt.
LP
Parametry
1 Kategoria
6
2 Normy
TIA/EIA-568B (ewentualnie odpowiednich części składowych
TIA/EIA-568-B.1 i TIA/EIA-568-B.2)
3 Ilość gniazd
24
4 Typ gniazda
RJ45
5 Materiał obudowy
UL94V0
(gniazdo i złącze)
6 Trwałość gniazda
> 750 cykli
7 Trwałość złącza IDC
> 200 cykli
8 Materiał styków
Fosforobrąz
(gniazdo i złącze)
9 Siła docisku w
> 100 g
gnieździe
10 Siła rozłączania
min 4,95 kg
11 Powłoka styków w
1.27 µm złota na 2.50 µm niklu
gnieździe
12 Powłoka styków w
Stop Sn 60%/Pb 40%
złączu IDC
13 Półka tylna
Tak, mocowanie kabli za pomocą krawatek
uniemoŜliwiających przypadkowe wyrwanie kabla.
14 Konstrukcja
Metalowa, wykonana z blachy o grubości 1.5mm pokryta
lakierem proszkowym
15 System oznaczania
Tak, składający się z systemu zaczepów oraz przeźroczystych
portów
nakładek pozwalających na wsunięcie pod nie papierowych
oznaczników.
16 Oznaczenie złącza
Tak, oznaczenie 568B oraz 568A
szczelinowego
Parametr oferowany
WSS5/EP/124/2009
17
18
Rozmiar
Zgodny z normami
19
Inne
20 Gwarancja
Formularz cenowy
nazwa
Panel ekranowany
(patchpanel) 19” 24xRJ45
FTP
1U/19”
- ISO 11801 2nd edition:2002
- EN 50173 2nd edition:2002
- PN-EN-50173:2002
- IEC 60603-7-5
- ISO/IEC 61156-5 edition:2002
Spełnienie powyŜszych wymagań powinno być potwierdzone
Certyfikatem lub Potwierdzeniem Zgodności wydanym przez
niezaleŜne laboratorium np. Instytut Łączności w Warszawie.
- ANSI/TIA-568-B.2-1 z roku 2002 (urządzenie powinno
posiadać certyfikat wydany przez niezaleŜne, międzynarodowe
laboratorium)
- Dokumenty muszą zawierać konkretne numery produktów
poddanych procesowi weryfikacji i certyfikacji
Płyta tylna zakończona uchwytami do mocowania kabli,
Złącza szczelinowe zgodne ze standardem LSA
ilość
Cena jednostkowa
netto
Wartość netto
VAT %
Wartość brutto
30 szt
WSS5/EP/124/2009
Pakiet nr 13
Kabel FO 50um, 8 włókien, OM3
Ilość: 5000 m
nazwa
ilość
Cena jednostkowa
Wartość netto
netto
Kabel FO 50um, 8 włókien,
5000
OM3
szt
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 13
Światłowód krosowy duplex MM 50/125 OM2 SC-LC 2m
Ilość: 60 szt.
Nazwa
Ilość
Cena jednostkowa
Wartość netto
netto
Światłowód krosowy duplex
5000
MM 50/125 OM2 SC-LC 2m szt
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 14
Kompletny panel światłowodowy wyposaŜony FMP3 6xDuplex SC MM z korpusem
Ilość: 16 szt.
LP
Parametry
1 Gwarancja
nazwa
ilość
Cena jednostkowa
Wartość netto
netto
Kompletny panel
16 szt
światłowodowy wyposaŜony
FMP3 6xDuplex SC MM z
korpusem
Parametr oferowany
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 15
Kompletny panel światłowodowy wyposaŜony FMP3 24xDuplex SC MM z korpusem
Ilość: 5 szt.
LP
Parametry
1 Gwarancja
nazwa
ilość
Cena jednostkowa
Wartość netto
netto
Kompletny panel
5 szt
światłowodowy wyposaŜony
FMP3 24xDuplex SC MM z
korpusem
Parametr oferowany
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 16
Materiały pomocnicze
Ilość: 2 komplety
LP
Parametry
1 NóŜ krosownicy
Ilość sztuk: 2
KRONE/LSA
2 Zaciskarka RJ45
Ilość sztuk: 2
3 Wtyki RJ45 zaciskany
Ilość sztuk: 5000
ośmiostykowy
4 Opaski kablowe 100x2.5
Ilość sztuk: 500
Ilość sztuk: 500
6 Opaski kablowe 140x3,4
Ilość sztuk: 500
Ilość sztuk: 500
Ilość sztuk: 500
9 pionowy organizer kabli
Ilość sztuk: 25
10 Tester okablowania RJ-45 z
Ilość sztuk: 1
wyświetlaczem LCD
- lokalizacja miejsca uszkodzenia
- pomiar długości kabla
- wykrywanie zwarć, przerw, odwrotnych połączeń
- pomiar odległości od uszkodzenia
- sygnalizacja dźwiękowa
- automatycznie wyłączenie po określonym czasie
- min 6 odbiorników z własnym identyfikatorem
11 Elementy montaŜowe M6
Ilość sztuk: 48
- Wkręty M6x16
- Nakrętki klatkowe M6x16
- Podkładki z tworzywa sztucznego
12 Uchwyt montaŜowy opaski
Ilość sztuk: 100
kablowej 25x25mm
13 Łącznik RJ45
Ilość sztuk: 100
Parametr oferowany
WSS5/EP/124/2009
14
15
Podpory do półek RACK 19”
Rozdzielacz RJ45
ekranowany
16 Organizer kabli 1U
17 Szybkozłączki Ŝelowe
nazwa
Materiały pomocnicze
Ilość sztuk: 20
Ilość sztuk: 10
- 1 x wtyk -> 2 x gniazdo
- kat. 5
Ilość sztuk: 28
Ilość sztuk: 300
ilość
Cena jednostkowa
netto
2 kpl.
Wartość netto
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 17
Gniazda RJ45 - zestaw
Ilość: 255 szt.
LP
Parametry
1 Kat 6
Tak
2 Normy
TIA/EIA-568B (ewentualnie odpowiednie części
składowe TIA/EIA-568-B.1 i TIA/EIA-568-B.2)
Klasa E wg ISO 11801 2nd edition
EN 50173 2nd edition:2002
PN-EN-50173:2002
3 Materiał styków (gniazdo i
Fosforobrąz
złącze IDC)
4 Materiał obudowy (gniazdo i UL94V0
złącze IDC)
5 Powłoka styków (gniazdo)
1.27 µm złota na 2.50 µm niklu
6 Budowa
Powinno być wyposaŜone w przyłącza kabli FTP/STP za
pomocą narzędzia uderzeniowego.
Powinno posiadać odpowiednio wyprofilowane nakładki
wpinane w złącze szczelinowe IDC.
System oznaczania portów składający się z systemu
zaczepów oraz przeźroczystej nakładki pozwalającej na
wsunięcie pod nie papierowych oznaczników.
nazwa
ilość
Cena jednostkowa
Wartość netto
VAT %
netto
Gniazda RJ45 - zestaw
255
kpl
Parametr oferowany
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 18
Światłowodowa skrzynka 601 4xDuplex S.C.
Ilość: 11 szt.
LP
Parametry
1 Materiał obudowy
UL94V0
2 Pojemność
Do 8 włókien, zakończonych złączami Duplex SC
3 MoŜliwość zamocowania
8 złączek mechanicznych Ultraspice lub osłon spawów
światłowodowych
4 Drzwi
Zamykane na zatrzask
5 Konstrukcja
UmoŜliwiająca zachowanie bezpiecznego promienia
zgięcia kabla
nazwa
ilość
Cena jednostkowa
Wartość netto
VAT %
netto
Światłowodowa skrzynka 601 11
4xDuplex S.C.
szt.
Parametr oferowany
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 19
Adapter (złączka) SC MM, Duplex
Ilość: 22 szt.
LP
Parametry
1 Cechy
UmoŜliwia połączenie dwóch kabli zakończonych
światłowodowymi złączkami Duplex SC.
2 MontaŜ
W panelach światłowodowych oraz płytkach 6-droŜnych.
MontaŜ przy uŜyciu zatrzasków.
3 MoŜliwość zamocowania
8 złączek mechanicznych Ultraspice lub osłon spawów
światłowodowych
4 Normy
EIA-TIA
nazwa
ilość
Cena jednostkowa
Wartość netto
VAT %
netto
Adapter (złączka) SC MM,
22
Duplex
szt.
Parametr oferowany
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 20
Złącza Xpress SC MM 3mm i 900mm komplet 12szt.
Ilość: 10 szt.
LP
Parametry
1
Normy
EIA-TIA 568B, ISO/IEC 11801, EN 50179
nazwa
ilość
Cena jednostkowa
Wartość netto
netto
Złącza Xpress SC MM 3mm i 10 kpl
900mm komplet 12szt.
Parametr oferowany
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 21
Zasilanie elektryczne punktów dystrybucyjnych – zestaw
Ilość: 15 szt.
LP
Parametry
1 Typ gniazd
Hermetyczne, 2 wyjścia
2 Zabezpieczenia
Dwa obwody zabezpieczone bezpiecznikiem
róŜnicowoprądowym i bezpiecznikami nadmiarowymi
C16 A z jednego punktu
nazwa
ilość
Cena jednostkowa
Wartość netto
VAT %
netto
Zasilanie elektryczne
15
punktów dystrybucyjnych –
szt.
zestaw
Parametr oferowany
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 22
Euromod M1 1xDuplex SC , MM,SM
Ilość: 36 szt.
nazwa
ilość
Cena jednostkowa
Wartość netto
netto
Zasilanie elektryczne
36
punktów dystrybucyjnych –
szt.
zestaw
VAT %
Wartość brutto
WSS5/EP/124/2009
Pakiet nr 23
Uniwersalna kaseta światłowodowa
Ilość: 10 szt.
LP
Parametry
1 MoŜliwość przechowywania
Tak
złączek mechanicznych i
spawanych
2 Regulowane uchwyty na
Tak
kabel
3 Pojemność
Do 10 złączek mechanicznych Ultrasplice lub 12 złączek
spawanych
4 MoŜliwość układania
Tak
piętrowo
5 Materiał
Termoplastyczne tworzywo ABS
nazwa
ilość
Cena jednostkowa
Wartość netto
VAT %
netto
Uniwersalna kaseta
10
światłowodowa
szt.
Parametr oferowany
Wartość brutto

podpis Wykonawcy lub osoby upowaŜnionej

Transkrypt

Podobne dokumenty

Zał.4 - mleko

zalacznik_nr_1_do_siwz_zmiana

DANIA WIGILIJNE NA WYNOS

WYPRAWKA DO SZPITALA - DLA MAMY Dokumenty

5. Wizytówki - pobierz katalog i cennik
