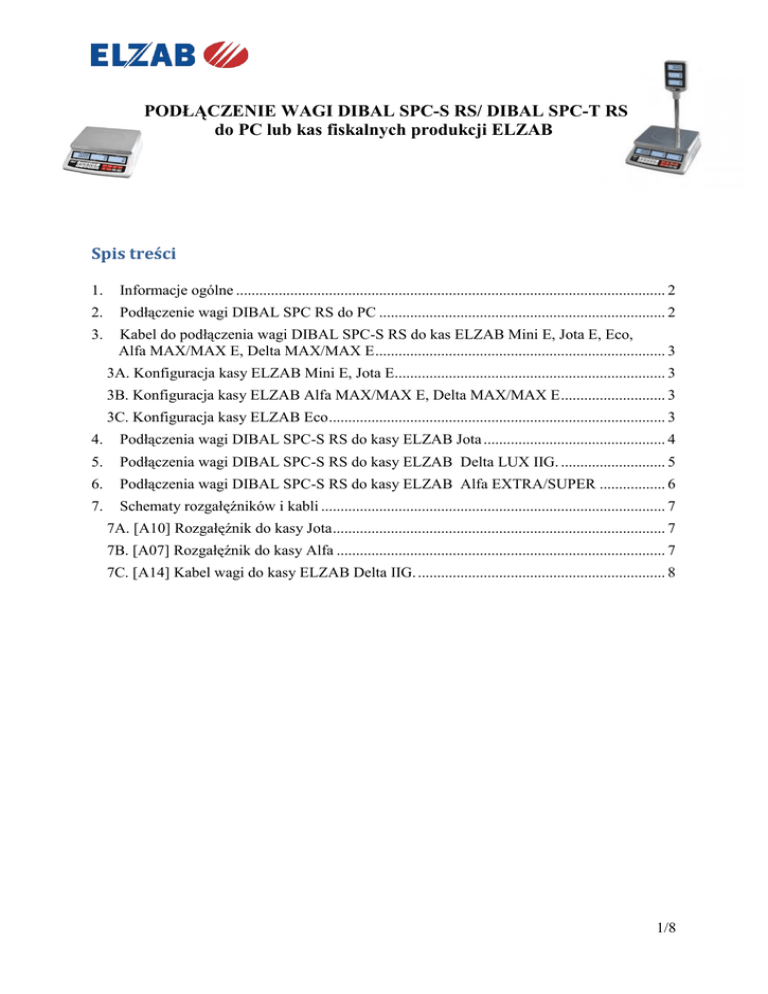

PODŁĄCZENIE WAGI DIBAL SPC-S RS/ DIBAL SPC-T RS
do PC lub kas fiskalnych produkcji ELZAB
Spis treści
1.
Informacje ogólne ............................................................................................................... 2
2.
Podłączenie wagi DIBAL SPC RS do PC .......................................................................... 2
3.
Kabel do podłączenia wagi DIBAL SPC-S RS do kas ELZAB Mini E, Jota E, Eco,
Alfa MAX/MAX E, Delta MAX/MAX E ........................................................................... 3
3A. Konfiguracja kasy ELZAB Mini E, Jota E...................................................................... 3
3B. Konfiguracja kasy ELZAB Alfa MAX/MAX E, Delta MAX/MAX E ........................... 3
3C. Konfiguracja kasy ELZAB Eco ....................................................................................... 3
4.
Podłączenia wagi DIBAL SPC-S RS do kasy ELZAB Jota ............................................... 4
5.
Podłączenia wagi DIBAL SPC-S RS do kasy ELZAB Delta LUX IIG. ........................... 5
6.
Podłączenia wagi DIBAL SPC-S RS do kasy ELZAB Alfa EXTRA/SUPER ................. 6
7.
Schematy rozgałęźników i kabli ......................................................................................... 7
7A. [A10] Rozgałęźnik do kasy Jota ...................................................................................... 7
7B. [A07] Rozgałęźnik do kasy Alfa ..................................................................................... 7
7C. [A14] Kabel wagi do kasy ELZAB Delta IIG. ................................................................ 8
1/8
1. Informacje ogólne
Domyślne parametry RS232 wagi ustawione na protokół Angel i wynoszą: 9600, 8, n, 1.
Parametry te są również prawidłowe do współpracy z kasami firmy Elzab i nie należy ich
zmieniać. Aby sprawdzić czy waga posiada prawidłowe parametry pracy należy:
a. Włączyć wagę i podczas testu wyświetlacza (odliczanie od 9 do 0) nacisnąć krótko
klawisz T .Wyświetli się „Pn” (wprowadzenie hasła). Naciśnij 4x klawisz 0
i zatwierdź naciskając klawisz T . Pojawi się „CAL F0”.
b. Klawiszem SAVE wybierz funkcję F14 i zatwierdź T . Pojawi się BOUD RATE.
Wartości ustawione domyślne to: baud rate 9600.
Klawiszem SAVE można zmienić pożądaną wartość i zatwierdzić klawiszem T .
Następnie klawiszem SAVE wybierz funkcję F15 i zatwierdź klawiszem T .
Pojawią się parametry transmisji. Wartości ustawione domyślne to:
RS-232 mode 8n1. Klawiszem SAVE można zmienić pożądaną wartość i zatwierdzić
klawiszem T .
c. . Klawiszem 0 wychodzimy z Menu wagi wraz z zapisem parametrów.
UWAGA: Przy współpracy wagi podłączonej do kas ELZAB działa prawidłowo funkcja
odpytania o wynik, nie działa natomiast funkcja doważania (dla kas mających taką możliwość).
Ze względu na kalkulacyjność wagi doważanie może być zrealizowane na samej wadze.
2. Podłączenie wagi DIBAL SPC RS do PC
Schemat kabla PC – WAGA SPC RS
GND
RxD
TxD
PC
Numer Pin
WAGA SPC RS
Numer Pin
5
2
3
złącze DB9 „żeński”
5
3
2
złącze DB9 „męski”
1
9
9
1
2/8
3. Kabel do podłączenia wagi DIBAL SPC-S RS do kas ELZAB Mini E,
Jota E, Eco, Alfa MAX/MAX E, Delta MAX/MAX E
Schemat kabla KASA ELZAB – WAGA SPC
PC
Numer Pin
WAGA SPC
Numer Pin
5
3
4
5
3
2
wtyczka RJ12
złącze DB9 „męski”
GND
RxD
TxD
9
1
6
1
3A. Konfiguracja kasy ELZAB Mini E, Jota E
2 | FUNKCJE KIEROWNIKA
05 | USTAWIENIA
09 | USTAWIENIA WAGI
1 | TYP WAGI
2 | ANGEL AP1-15xx PODST.
3B. Konfiguracja kasy ELZAB Alfa MAX/MAX E, Delta MAX/MAX E
2 | FUNKCJE KIEROWNIKA
05 | USTAWIENIA
10 | USTAWIENIA WAGI
1 | TYP WAGI
2 | ANGEL AP1-15xx PODST.
3C. Konfiguracja kasy ELZAB Eco
2 | FUNKCJE KIEROWNIKA
05 | USTAWIENIA
10 | USTAWIENIA WAGI
1 | TYP WAGI/CZYTNIK
3 | ANGEL AP-15xx PODST.
3/8
4. Podłączenia wagi DIBAL SPC-S RS do kasy ELZAB Jota
W celu podłączenia wagi DIBAL SPC-S RS do kasy ELZAB Jota należy dodatkowo użyć:
a) [PW1] Przystawkę wagową
b) [A10] Rozgałęźnik do kasy ELZAB Jota
c) kabel PC–WAGA SPC RS
(do wykonania we własnym zakresie zgodnie z punktem 1)
RS232 WAGA
DSUB9 żeński
mini DIN6 (męski)
DB9 (męski)
mini DIN6 (żeński)
do podłączenia
klaw. czytnika k.k.
DB9 (żeński)
DB9
(męski) DB9 (żeński)
[A10] Rozgałęźnik do kasy Jota
DB9 (męski)
[PW1] Przystawka wagowa
kabel PC–WAGA SPC RS
Uwaga: Przystawka wagowa powinna mieć następująco skonfigurowane przełączniki:
Ustawienia na kasie: brak
4/8
5. Podłączenia wagi DIBAL SPC-S RS do kasy ELZAB Delta LUX IIG.
W celu podłączenia wagi DIBAL SPC-S RS do kasy ELZAB Delta LUX IIG, należy
dodatkowo użyć:
d) [PW1] Przystawkę wagową
e) [A14] Kabel wagi do kasy ELZAB Delta IIG.
f) kabel PC–WAGA SPC RS
(do wykonania we własnym zakresie zgodnie z punktem 1)
RS232 WAGA
DSUB9 żeński
RJ12
DB9 (męski)
DB9 (męski)
DB9 (żeński)
DB9 (żeński)
[A14] Kabel wagi do kasy Delta II G
DB9 (męski)
[PW1] Przystawka wagowa
kabel PC–WAGA SPC RS
Uwaga: Przystawka wagowa powinna mieć następująco skonfigurowane przełączniki:
Ustawienia na kasie:
FUNKCJE KIEROWNIKA
05 | USTAWIENIA
10 | USTAWIENIA WAGI
13 | TYP WAGI
02 | TURKUS
5/8
6. Podłączenia wagi DIBAL SPC-S RS do kasy ELZAB
Alfa EXTRA/SUPER
W celu podłączenia wagi DIBAL SPC-S RS do kasy ELZAB Alfa LUX/SUPER, należy
dodatkowo użyć:
a) [PW1] Przystawkę wagową
b) [A07] Rozgałęźnik do kasy ELZAB Alfa
c) kabel PC–WAGA SPC RS
(do wykonania we własnym zakresie zgodnie z punktem 1)
RS232 WAGA
DSUB9 żeński
DB9 (męski)
DIN5 (męski)
mini DIN6 (żeński)
do podłączenia
DB9
klaw. czytnika k.k. (męski) DB9 (żeński)
[A07] Rozgałęźnik do kasy Alfa
DB9 (żeński)
DB9 (męski)
[PW1] Przystawka wagowa
kabel PC–WAGA SPC RS
Uwaga: Przystawka wagowa powinna mieć następująco skonfigurowane przełączniki:
Ustawienia na kasie:
2 | FUNKCJE KIEROWNIKA
05 | USTAWIENIA
03 | WEJŚCIA SZEREGOWE
01 | WAGA I/LUB CZ.KLAW.
6/8
7. Schematy rozgałęźników i kabli
7A. [A10] Rozgałęźnik do kasy Jota
Mini DIN6 (męski) - do kasy
5
6 TXDWAG
Mini DIN6 (żeński) – do klaw. czytn. k.k.
5
6
VCC
4
3
4
3
2 RXDWAG
1
2
1
DATA
GND
CLKKB
1
6
2
7
3
DB9 (męski)
8
4
9
5
7B. [A07] Rozgałęźnik do kasy Alfa
DIN5 (męski) - do kasy
1
3 RXDWAG
VCC
4
5
Mini DIN6 (żeński) – do klaw. czytn. k.k.
5
6
4
3
2
2
1
DATA
GND
CLKKB
1
2
3
4
5
6
7
DB9 (męski)
8
9
7/8
7C. [A14] Kabel wagi do kasy ELZAB Delta IIG.
DB9 (męski)
Wtyk RJ12
Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne nie
zawierają uchybień lub błędów, które nie mogą być podstawą do roszczeń. Wszelkie uwagi
prosimy kierować na adres email [email protected]
