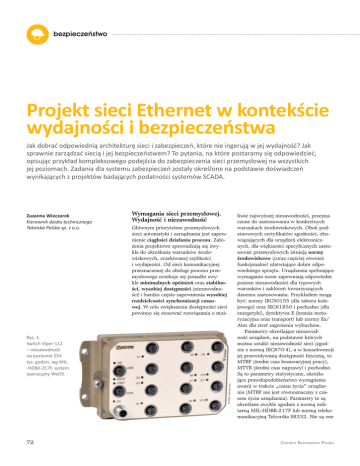

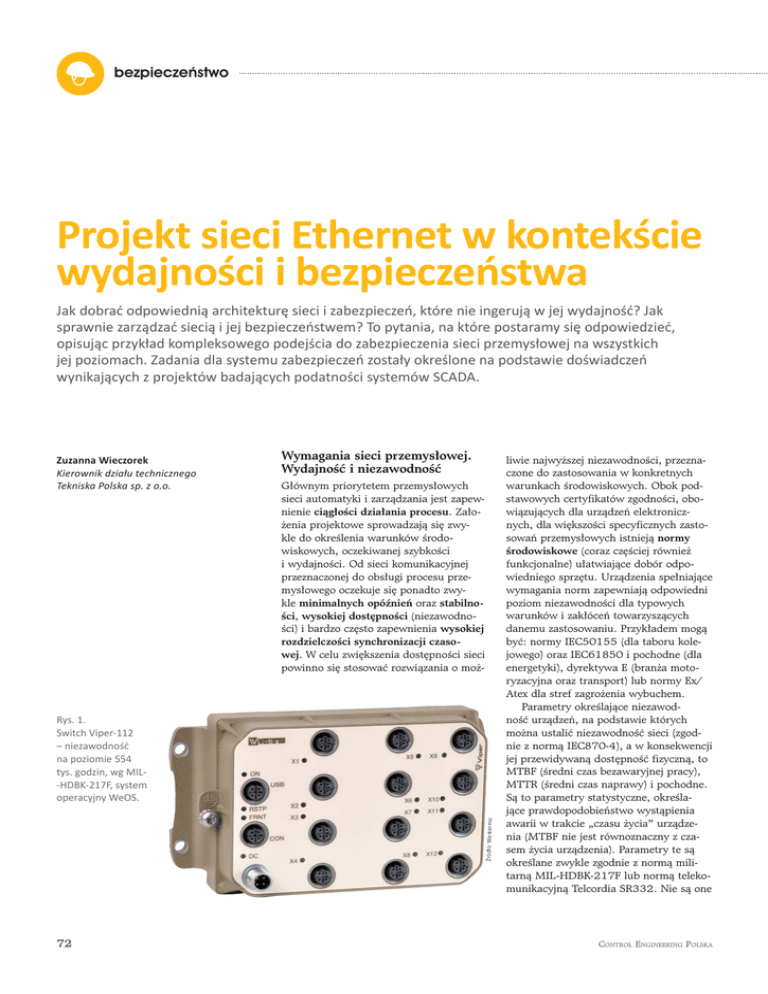

Projekt sieci Ethernet w kontekście
wydajności i bezpieczeństwa
Jak dobrać odpowiednią architekturę sieci i zabezpieczeń, które nie ingerują w jej wydajność? Jak
sprawnie zarządzać siecią i jej bezpieczeństwem? To pytania, na które postaramy się odpowiedzieć,
opisując przykład kompleksowego podejścia do zabezpieczenia sieci przemysłowej na wszystkich
jej poziomach. Zadania dla systemu zabezpieczeń zostały określone na podstawie doświadczeń
wynikających z projektów badających podatności systemów SCADA.
Zuzanna Wieczorek
Kierownik działu technicznego
Tekniska Polska sp. z o.o.
Wymagania sieci przemysłowej.
Wydajność i niezawodność
Głównym priorytetem przemysłowych
sieci automatyki i zarządzania jest zapewnienie ciągłości działania procesu. Założenia projektowe sprowadzają się zwykle do określenia warunków środowiskowych, oczekiwanej szybkości
i wydajności. Od sieci komunikacyjnej
przeznaczonej do obsługi procesu przemysłowego oczekuje się ponadto zwykle minimalnych opóźnień oraz stabilności, wysokiej dostępności (niezawodności) i bardzo często zapewnienia wysokiej
rozdzielczości synchronizacji czasowej. W celu zwiększenia dostępności sieci
powinno się stosować rozwiązania o moż-
Źródło: Westermo
Rys. 1.
Switch Viper-112
– niezawodność
na poziomie 554
tys. godzin, wg MIL-HDBK-217F, system
operacyjny WeOS.
72
liwie najwyższej niezawodności, przeznaczone do zastosowania w konkretnych
warunkach środowiskowych. Obok podstawowych certyfikatów zgodności, obowiązujących dla urządzeń elektronicznych, dla większości specyficznych zastosowań przemysłowych istnieją normy
środowiskowe (coraz częściej również
funkcjonalne) ułatwiające dobór odpowiedniego sprzętu. Urządzenia spełniające
wymagania norm zapewniają odpowiedni
poziom niezawodności dla typowych
warunków i zakłóceń towarzyszących
danemu zastosowaniu. Przykładem mogą
być: normy IEC50155 (dla taboru kolejowego) oraz IEC61850 i pochodne (dla
energetyki), dyrektywa E (branża motoryzacyjna oraz transport) lub normy Ex/
Atex dla stref zagrożenia wybuchem.
Parametry określające niezawodność urządzeń, na podstawie których
można ustalić niezawodność sieci (zgodnie z normą IEC870-4), a w konsekwencji
jej przewidywaną dostępność fizyczną, to
MTBF (średni czas bezawaryjnej pracy),
MTTR (średni czas naprawy) i pochodne.
Są to parametry statystyczne, określające prawdopodobieństwo wystąpienia
awarii w trakcie „czasu życia” urządzenia (MTBF nie jest równoznaczny z czasem życia urządzenia). Parametry te są
określane zwykle zgodnie z normą militarną MIL-HDBK-217F lub normą telekomunikacyjną Telcordia SR332. Nie są one
CONTROL ENGINEERING POLSKA
bezpieczeństwo
Tabela. Porównanie wybranych protokołów pod względem czasu konwergencji
(zbieżności) oraz możliwych topologii
Protokół
Czas konwergencji
Topologia
Implementacja
kilka/kilkanaście sekund;
zależnie od liczby węzłów
i obciążenia sieci
dowolna
protokół warstwy 2;
switche
FRNT
< 20 ms;
niezależnie od liczby węzłów
i obciążenia sieci
pierścień
protokół warstwy 2;
switche
FRNT + ring coupling
< 300 ms;
niezależnie od liczby węzłów
i obciążenia sieci
łączone pierścienie
protokół warstwy 2;
switche
duża rozpiętość (< 1 s – > 1 min);
w zależności od wielkości sieci
i obciążenia jej zasobów (im krótszy
czas chcemy uzyskać, tym bardziej
obciążymy CPU routerów)
dowolna;
brak ograniczenia do 15 skoków,
nadaje się do dużych sieci
protokół warstwy 3;
routery
PRP
0
bezstratny
ramki przesyłane
równoległymi trasami;
topologia tras – dowolna
protokół warstwy 2;
urządzenia końcowe;
RedBox
HSR
0
bezstratny
ramki przesyłane w dwóch kierunkach w pierścieniu
protokół warstwy 2;
urządzenia końcowe;
QuadBox do łączenia pierścieni
utrata pojedynczych pakietów;
statyczny
połączenie równoległe „zapasowe”,
które aktywuje się na skutek przerwania fizycznego łącza podstawowego
protokół warstwy 2;
switche
może nastąpić utrata pojedynczych
pakietów;
statyczny
umożliwia logiczne agregowanie
łącza skonstruowanego z niezależnych łącz fizycznych
protokół warstwy 2;
switche
RSTP
IEEE 802.1w
OSPF RFC 2328
Dual Homing/
Combo ports
LACP
wtedy porównywalne i należy pamiętać,
że norma Telcordia daje znacznie wyższe
wartości, ponieważ nie uwzględnia zastosowania w środowisku przemysłowym,
w którym prawdopodobieństwo wystąpienia awarii na skutek trudnych warunków
(zakłócenia, ekstremalne temperatury,
zapylenie itp.) oraz ciągłej pracy (24/24)
jest wysokie.
Na przykład parametr MTBF dla switchy szwedzkiej firmy Westermo, wyznaczony zgodnie z normą MIL-HDBK-217F,
wynosi ponad 554 tys. godzin podczas
15-letniego czasu życia i jest jednym
z najlepszych (jeżeli nie najlepszym) na
rynku, w grupie tego typu urządzeń [6].
WRZESIEŃ/PAŹDZIERNIK 2015
Obok zastosowania niezawodnego
sprzętu, niewymagającego obsługi serwisowej i konserwacji, projekt sieci
powinien uwzględniać nadmiarowośćredundancję. Topologia nadmiarowa
zapewnia ciągłość pracy, nawet w przypadku wystąpienia awarii. Istnieje kilka
topologii uwzględniających redundancję,
a wybór odpowiedniej zależy od budżetu,
krytyczności aplikacji i tolerancji na przejściową utratę komunikacji. Redundancję
można zapewnić na poziomie sieci komunikacyjnej oraz/i urządzeń końcowych,
w zależności od tego, które kierunki
wymiany danych są najbardziej strategiczne dla procesu oraz które elementy
sieci mogą być najbardziej awaryjne.
Tworząc strukturę i reguły bezpieczeństwa, należy uwzględnić wybraną metodę
zapewnienia nadmiarowości.
Większość aplikacji może być zrealizowana w oparciu o redundancję dynamiczną, tj. protokoły zaimplementowane
w modułach switchy i routerach, umożliwiające utrzymanie ciągłości komunikacji przez dynamiczną zmianę topologii w momencie wystąpienia awarii.
Każda zmiana topologii wiąże się z chwilową utratą połączenia, a w konsekwencji
– danych. Protokoły rekonfiguracji mają
czasy zbieżności od kilku ms do kilkudziesięciu sekund, w zależności od topologii,
liczby węzłów, obciążenia sieci, warstwy
modelu protokołu OSI (L2/L3), w któ-
73
bezpieczeństwo
rej pracują, oraz implementacji w samych
urządzeniach. W segmentach sieci bezpośrednio obsługujących proces najczęściej
są stosowane protokoły działające w warstwie drugiej modelu OSI (L2). Na wybór
protokołu będą wpływać: tolerowany czas
przerwy oraz topologia (pierścień/połączone pierścienie/dowolna – typu mesh).
Zalety redundancji dynamicznej wynikają przede wszystkim z jej uniwersalności (nie wymaga ingerencji w urządzenie końcowe) i dość niskiego kosztu – jest
możliwa do realizacji w oparciu o wszystkie tzw. zarządzane switche i routery.
Na przykład system operacyjny WeOS
(Westermo Operating System) umożliwia
wykorzystanie protokołów: dynamicznych
– FRNT, FRNT-ring coupling, RSTP, OSPF
oraz statycznych – dual homing, LACP.
Dla sieci, które nie tolerują utraty
danych, zgodnie z ideą zero packet loss
(jak np. sieci procesowe podstacji elektroenergetycznej wg IEC61850), rozwiązaniem jest redundancja statyczna, oferowana przez protokoły takie jak PRP czy
HSR. Tego typu protokoły są implementowane już nie w urządzeniach sieciowych
(za wyjątkiem urządzeń typu RedBox),
a końcowych. Ścieżki transmisji są tu
stałe, a dane – wysyłane równolegle przez
dwie niezależne drogi, w związku z czym
nie ma potrzeby odbudowywania topologii nawet w przypadku wystąpienia awarii. Wadą tego typu rozwiązań jest koszt
oraz konieczność implementacji w urządzeniach końcowych lub stosowania urządzeń RedBox, QuadBox (HSR). Dla protokołu PRP drogi/sieci, przez którą prze-
Zadania systemu ochrony
• Ograniczanie stopnia podatności; blokowanie złośliwego oprogramowania.
• Monitorowanie, śledzenie i raportowanie zdarzeń związanych z ryzykiem naruszenia
bezpieczeństwa w całym obszarze chronionym; przechwytywanie wszelkich niepoprawnych i podejrzanych zachowań (np. przepełnienie buforu czy alokacja zbyt dużej
ilości zasobów, cyklicznie powtarzające się komendy, które nie powinny być przesyłane zgodnie z logiką/modelem systemu).
• Analiza danych historycznych (logi urządzeń sieciowych, zapór ogniowych, sond 
SIEM) oraz w czasie rzeczywistym (in-line  IPS, off-line  IDS), agregacja i korelacja zdarzeń.
• Minimalizacja czasu wykrywania wtargnięć i zasięgu ataku.
• Jak najszybsze przywrócenie działania (backup/recovery).
• Uwierzytelnianie użytkowników i usług, scentralizowane zarządzanie użytkownikami
i prawami dostępu (sprawdzanie tożsamości nadawcy i odbiorcy, określenie dostępu
do cech i funkcji oraz możliwości wykonawczych, najlepiej w powiązaniu z fizyczną
autoryzacją dostępu oraz planami serwisowymi).
• Śledzenie wszystkich operacji realizowanych przez danego użytkownika i wykrywanie
potencjalnych działań nieuprawnionych.
• Bezpieczeństwo połączeń i infrastruktury teleinformatycznej, monitoring obiektów.
syłane są dane, mogą mieć dowolną
topologię – redundantną lub nie (podwojona gwiazda, gwiazda/ring, pierścienie,
mesh) [7].
Oprócz zapewnienia odpowiedniego
poziomu niezawodności/dostępności, projekt powinien uwzględniać również przewidywane charakterystyki ruchu, wykorzystywane protokoły i ich wymagania
czasowe. Protokoły przemysłowe często wykorzystują ruch typu multicast, co
o
erm
est
:W
dło
Źró
Rys. 2. Model Westermo
FRNT Ring Coupling
74
w połączeniu z rygorystycznymi wymaganiami czasowymi sprawia, że projekty
sieci często są płaskie – bez segmentacji i zabezpieczeń pomiędzy segmentami.
Typowym ruchem routowalnym jest IP
unicast. Routing ruchu typu mulicast jest
obsługiwany tylko przez część urządzeń
dostępnych na rynku.
Architektura obrony
Wprowadzając mechanizmy bezpieczeństwa, musimy zapewnić, że będą one
w pełni zintegrowane z istniejącymi
lub planowanymi rozwiązaniami sieci,
nie powodując degradacji charakterystyk jakościowych procesów sterowania.
Dzięki właściwej architekturze i zastosowaniu odpowiedniego sprzętu realne jest
znaczące ograniczenie możliwości ataków
i zapanowanie nad kontrolą bezpieczeństwa. Jednym z elementów systemu zarządzania bezpieczeństwem informacji jest
odpowiednia koncepcja architektury systemu ochrony.
Należy przeprowadzić rzetelny audyt
zarządzanych systemów, wyznaczyć
wszystkie punkty styku, skategoryzować komponenty ze względu na wymaganą dostępność i bezpieczeństwo. Na tej
podstawie można wyznaczyć strukturę
CONTROL ENGINEERING POLSKA
logiczną systemu bezpieczeństwa i określić poziom, który ma największe znaczenie dla sterowania procesem i bezpieczeństwa zakładu, a w konsekwencji ustalić architekturę systemu zabezpieczeń.
W takiej strukturze warto uwzględnić
cały obszar chroniony, jego komponenty,
podatności oraz interakcję z otoczeniem,
a następnie potencjalne źródła zagrożeń
zewnętrznych i wewnętrznych. Wszystkie
styki sieci powinny być rzetelnie udokumentowane i monitorowane.
Oczywiste jest, że bezpieczna architektura powinna uwzględniać separację systemów rozproszonych DCS (Distributed Control Systems) od innych systemów informatycznych oraz zapewniać
odpowiednią, dodatkową segmentację
sieci, w zależności od wymogów w zakresie poziomów bezpieczeństwa dla poszczególnych segmentów. Usługi narażone na
zagrożenia w miarę możliwości powinny
być izolowane przez firewalle w strefach
zdemilitaryzowanych DMZ.
Projektując bezpieczną architekturę,
należy jednak odpowiedzieć na pytania:
 w których miejscach sieci należy zastosować firewalle oraz ich typ – określić
ich rolę w danym punkcie sieci;
 jak skonfigurowane powinny być zapory-firewall i jak nimi zarządzać;
 jakie inne elementy bezpieczeństwa
należy zastosować.
Organizacja
Cyberbezpieczeństwo
Działalności
operacyjne
Koncepcja
architektury
Rys. 3. Elementy zarządzania cyberbezpieczeństwem [5]
WRZESIEŃ/PAŹDZIERNIK 2015
Źródło: Papin, Sabot, Pelet - „Bezpieczeństwo cybernetyczne
przemysłowych systemów sterowania”
Ocena ryzyk
i wrażliwości
Zarządzanie
personelem
bezpieczeństwo
Typowe kierunki ataków i metody ochrony
Kierunek ataku
Metoda ochrony
In-field – na poziomie obiektowym
Urządzenie automatyki obiektowej
IPS/IDS (Intrusion Prevention/Detection) – system wykrywania/blokowania ataku,
uwzględniający charakterystykę działania systemu automatyki z możliwością wykrywania
anomalii.
RABC (Role/Task Based Access Control) – procedury i polityka dostępu dla planowanych
operacji serwisowych (Dynamic Industrial Firewall).
Rolę IPS może pełnić Deep Packet Inspection Firewall.
Man in the Middle
Szyfrowane tunele IPSec VPN, SSH.
Field-to-Field – strefa do strefy (poziom obiektowy)
IPSec VPN pomiędzy obiektami a centrum sterowania.
Routing tuneli przez centrum zarządzania, gdzie zainstalowany powinien być SPI Firewall.
Odpowiednio skonfigurowane zapory-firewall na obiektach (DPI Firewall).
Center-to-Field – z centrum sterowania
do poziomu obiektowego
Malware na komputerach systemu SCADA
Identyfikacja ruchu pochodzącego z centrum zarządzania, walidacja ruchu pochodzącego
z centrum zarządzania (np. DPI Firewall + serwery autoryzujące).
Signature-Based Engine – system z bazą danych sygnatur podatności i złośliwego oprogramowania.
Field-to-Center – z poziomu obiektowego
do centrum sterowania
Malware na urządzeniach obiektowych
Wymaga wykrywania obiektów typu malware, co można zrealizować przez zastosowanie
flitrowania signature-based, podobnie jak w przypadku ataku Center-to-Field. Oprócz tego
należy wykrywać ruch typu spoofed, czyli podszywający się pod poprawną komunikację.
Tu pomocny okaże się SPI Firewall w centrum zarządzania, który chronić będzie również
przed atakami typu DoS, np. Syn flooding.
Przekroczenie uprawnień dostępu
Restrykcyjnie ograniczony dostęp do krytycznych zasobów, łączący prawa dostępu fizycznego z uprawnieniami do realizowania określonych usług i działań przy wykonaniu planowanego zadania – RBAC, Dynamic/Virtual Firewall, szczegółowo zaplanowana polityka
dostępu do zasobów.
W przypadku sieci przemysłowych zarządzane obiekty są zwykle rozproszone nie
tylko funkcjonalnie, ale również geograficznie, a do komunikacji pomiędzy oddalonymi obiektami potrzebne są bramy
umożliwiające stworzenie szyfrowanych
tuneli VPN (IPSec, GRE over IPSec, SSH).
Zarządzanie ryzykiem.
Zagrożenia i podatności
Analiza ryzyka związanego z naruszeniem
bezpieczeństwa polega na systematycznej identyfikacji zasobów systemu przetwarzania danych, zagrożeń dla tych zasobów i podatności systemu na te zagrożenia. Zwykle dopuszcza się pewien poziom
ryzyka, a unikanie zagrożeń polega
na przewidywaniu scenariuszy konkretnych ataków wykorzystujących dane
podatności.
Zagrożenia są zwykle uniwersalne
(wirusy, intruzi, sabotaż stacji roboczych,
nieautoryzowany dostęp do czynności
76
i danych) oraz przewidywalne, natomiast
podatności mają naturę zmienną, wymagają ciągłej i szczegółowej analizy. Istnieją
bazy informacji/sygnatur takich podatności. Podatnością może być też niewłaściwa konfiguracja systemów operacyjnych, samych firewalli, brak systemów
autoryzacji.
Ataki mogą być skierowane na fizyczne
zaburzenie pracy, naruszenie integralności sygnału sterowania lub odpowiedzi
(ingerencja w reguły sterowania, wprowadzenie fałszywej informacji czy polecenia,
ingerencja w proces pomiarowy w celu
zafałszowania obrazu systemu, tłumienie alarmów, zmiana oczekiwanych reakcji) oraz naruszenie dostępności sygnału
sterowania lub odpowiedzi (przerwanie
głównego toru sterowania lub toru sprzężenia zwrotnego przez zaburzenie kanału
komunikacyjnego, DoS Denial of Service).
Atak może mieć również naturę penetracyjną, pozyskiwać poufne dane lub informacje o strukturze systemu. Kluczową
rolę w strukturze bezpieczeństwa pełnią
więc elementy odpowiedzialne za detekcję i przesłanie informacji alarmowej do
operatora. W przypadku sieci przemysłowej, w której algorytmy sterowań, konfiguracje urządzeń automatyki są często
złożone i wymagają eksperckiej wiedzy,
bardzo istotne są procedury archiwizacji aktualnych wersji konfiguracji i odtworzeń.
Koncepcja architektury i zadania
systemu ochrony w kontekście
przewidywanych zagrożeń
Struktura przykładowego systemu przemysłowego to logicznie i geograficznie
rozproszone obiekty automatyki, realizujące m.in. krytyczne procesy (np. sterowania, pomiarów), komunikujące się
ze sobą i z centrum zarządzania. Dodatkowo często konieczny jest dostęp
z zewnątrz, w postaci tzw. kanału inżynierskiego. Centrum sterowania ma połą-
CONTROL ENGINEERING POLSKA
bezpieczeństwo
78
dzania obiektowymi serwerami IDS (np.
iSID RadiFlow), system zarządzania
obiektowymi firewallami, system monitoringu i zarządzania siecią (np. iSIM RadiFlow), system SIEM; opcjonalnie: ServiceAware Firewall lub IDS implementowany
w architekturze scentralizowanej, router,
brama VPN.
Elementy systemu bezpieczeństwa
w obiekcie: DPI Service-Aware Industrial
Firewall (w roli IPS), IDS z Signature-Based Engine oraz VFW (dynamic
firewall) (struktura zdecentralizowana),
TAP (sondy przechwytujące ruch, współpracujące z IDS), Authentication Proxy,
brama VPN.
Monitorowanie bezpieczeństwa
i zarządzanie incydentami
Zabezpieczenie fizyczne
Architektura sieci
Utwardzanie stacji
Kontrola dostępu
Aktywa
i procesy
Ochrona aplikacji
Utwardzanie sterownika
Źródło: Papin, Sabot, Pelet - „Bezpieczeństwo cybernetyczne
przemysłowych systemów sterowania”
czenie z siecią korporacyjną (lub bezpośrednio z Internetem) w celu przekazywania danych biznesowych.
Można też analizować system z jeszcze większym stopniem szczegółowości i dla poszczególnych obiektów wyróżnić poziomy funkcjonalne (warstwa automatyki/procesu, aplikacji, HMI, serwery
wymiany danych). W zależności od wymagań, protokołów czy wielkości obiektu
poziomy te mogą być realizowane w oparciu o wspólną sieć lub oddzielone logicznie (np. za pomocą VLAN). Każdy
z poziomów niezależnie może mieć inny
logiczny kanał łączności z siecią korporacyjną, styk z siecią publiczną lub dostęp
przez kanał inżynierski (np. przez serwery
lustrzane, DMZ, specjalną zaporę czy
bramę VPN).
Zadania dla systemu zabezpieczeń
zostały określone m.in. na podstawie
doświadczeń wynikających z projektów
badających podatności systemów SCADA,
jak np. Viking Project [1]. Podobne kompleksowe rozwiązanie oferuje rodzimy
– choć bardziej złożony i w fazie obecnej przeznaczony dla energetyki, projekt
BIPSE [2].
W jaki sposób można zrealizować
zadania systemu ochrony dla tak zdefiniowanego obszaru chronionego?
Jak wspomniano, oczywiste staje się
stosowanie zapór-firewalli. Mniej jasne
pozostaje jednak jakich? Czy w zależności od lokalizacji powinny być to zapory
typu SPI (Stateful Packet Inspection), DPI
(Deep Packet Inspection) czy SignatureBased? Jakie inne elementy bezpieczeństwa są konieczne? Jak dobrać odpowiednie cechy zabezpieczeń, aby architektura
bezpieczeństwa była zgodna z koncepcją
Defence-in-Depth, czyli ochrony na każdym poziomie, i jednocześnie spełniała
wymagania sieci dotyczące przepustowości, opóźnień i stabilności? Odpowiadając
na te pytania, należy przeanalizować możliwe scenariusze i kierunki ataków.
W proponowanym rozwiązaniu zaleca
się tworzenie stref DMZ/wykorzystywanie serwerów lustrzanych (brak bezpośredniego styku sieci) i segmentację, np.
VLAN, oraz stosowanie odpowiednich
dla danej lokalizacji systemów filtrowania
i monitoringu.
Elementy systemu bezpieczeństwa
w centrum zarządzania: SPI Firewall,
Signature-Based Engine, Anti-Virus, centralny serwer autoryzacji, system zarzą-
Rys. 4. Koncepcja ochrony
End-to-End/Defence-in-Depth [5].
Rys. 5. Lokalizacja przemysłowych
zapór ogniowych [4].
Źródło: Radiflow
CONTROL ENGINEERING POLSKA
bezpieczeństwo
Obok wymienionych elementów
muszą funkcjonować systemy archiwizacji i odtwarzania oraz – co niezwykle ważne – system zarządzania aktualizacjami. Każdy z zainstalowanych
firewalli powinien być na bieżąco monitorowany, a zestaw reguł i sygnatur należy
uaktualniać. Dodatkowo trzeba założyć, że „co nie jest dozwolone, jest zabronione”, z uwzględnieniem dynamicznego modelu pracy sieci (różne scenariusze pracy). Zalecane jest ograniczenie lub
uniemożliwienie automatycznych reakcji,
w szczególności wprowadzanie nowych
reguł filtrowania, ponieważ w systemie
przemysłowym niedopuszczalne jest automatyczne odcięcie ruchu. Dla samych
urządzeń końcowych zaleca się migrację
z oprogramowania układowego do systemów operacyjnych i własnych aplikacji,
co znacznie upraszcza proces zarządzania
aktualizacjami [2]. SPI firewall zastosowany w obiekcie – przez to, że jest przeznaczony do filtrowania ruchu in/out – nie
zabezpiecza obiektu wystarczająco, jednak wysoko wydajny SPI firewall z funk-
cją signature-based, zainstalowany w centrali, w połączeniu z DPI firewall i/lub
IDS w obiektach, zapewnia już odpowiednio rozdzieloną, prostą i skuteczną strukturę zabezpieczeń [4].
W następnym numerze „Control Engineering Polska” szczegółowo opiszemy
poszczególne elementy proponowanego
systemu ochrony – systemy IPS, DPI
Service-Aware Firewall, IDS, SIEM.
CE
Bibliografia:
[1] www.vikingproject.eu
[2] A. Kozakiewicz, J. Jarmakiewicz, M. Amanowicz, „Cyberbezpieczeństwo systemu elektroenergetycznego – świadomość sytuacyjna
w warunkach zaawansowanych zagrożeń”, XVIII Seminarium Energotestu, referat nr 2; www.bipse.wel.wat.edu.pl/o-projekcie-2
[3] „Substation Security. IDS-based Cyber Defence by RadiFlow”, www.radiflow.com
[4] „ICS Firewall Deployment”, www.radiflowsecurity.wordpress.com/2015/06/29/ics-firewall-deployment/
[5] E. Papin, H. Sabot, T. Pelet, „Bezpieczeństwo cybernetyczne przemysłowych systemów sterowania”, XVIII Seminarium Energotestu, referat nr 9
[6] „MTBF and System Reliability”, Westermo, www.westermo.com (zakładka: Technical Support, Whitepapers)
[7] IEC/TR 61850-90-4: „Communication networks and systems for power utility automation
– Part 90-4: Network engineering guidelines”, Edition 1.0 2013-08
