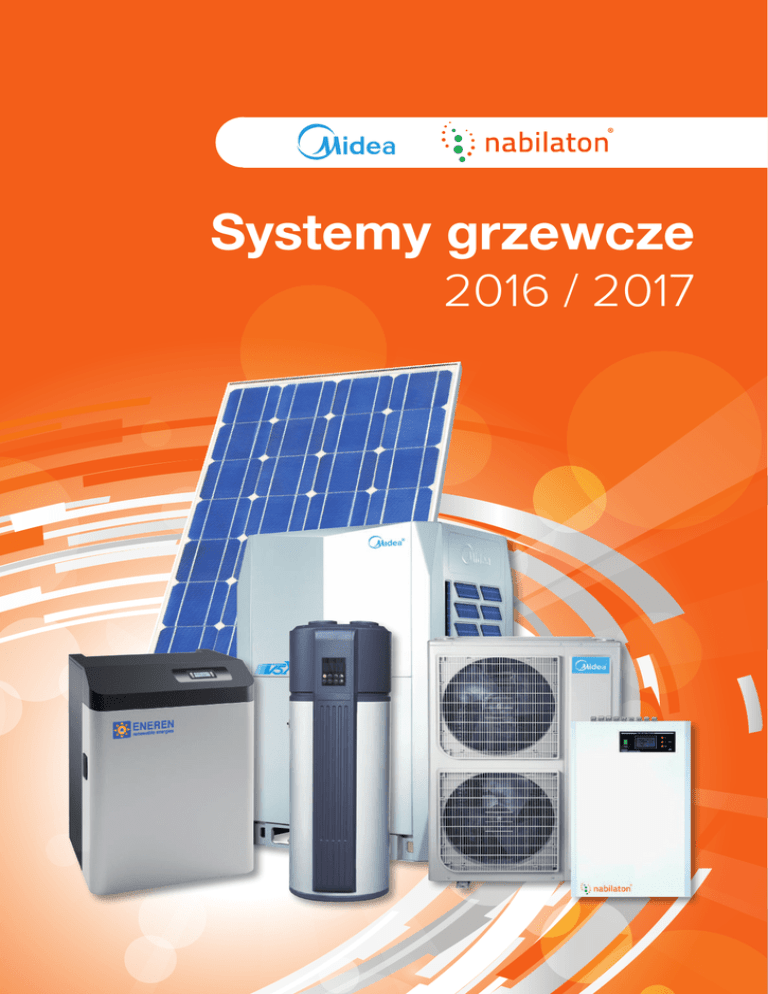

Katalog Systemy Grzewcze 2016/2017
Systemy grzewcze 2016 / 2017 Spis treści 4 - 17 WSTĘP 19 - 70 AEROTERMALNE POMPY CIEPŁA 71 - 104 GRUNTOWE POMPY CIEPŁA 105 - 108 STEROWNIKI SYSTEMÓW GRZEWCZYCH 109 - 113 AKCESORIA 115 - 133 KLIMAKONWEKTORY 135 - 139 SYSTEMY PV Producent zastrzega sobie prawo do zmian danych technicznych urządzeń bez wcześniejszego powiadomienia. EKOLOGICZNE ŹRÓDŁO CIEPŁA EKOLOGICZNE ŹRÓDŁO CIEPŁA – SYSTEMY OGRZEWANIA NABILATON Słońce jest dla nas niezastąpionym i darmowym źródłem ciepła. Energia słoneczna w postaci promieniowania gromadzona jest jako ciepło w wodzie, gruncie i powietrzu. Tą energię cieplną są w stanie pobrać i przekazać nam pompy ciepła oferowane przez firmę Nabilaton, pozwalając na wykorzystanie jej do ogrzewania budynków, basenów czy ciepłej wody użytkowej. my więc tylko za przeniesienie energii dostarczonej do budynku, pozostała to darmowa energia promieniowania słonecznego. W przypadku kotłów na paliwa płynne lub stałe mamy do czynienia ze 100% wytwarzaniem energii cieplnej z danego surowca, a więc ponosimy pełen koszt ogrzewania i jesteśmy uzależnieni od wzrostów cen paliw. Pompy ciepła wykorzystują energię elektryczną jedynie do przeniesienia ciepła ze źródła odnawialnego do systemu grzewczego budynku. Płaci- Pompy ciepła oferowane przez Nabilaton wykorzystują odnawialne źródła energii oraz są ekologicznym i niezawodnym źródłem ciepła. OGRZEWANIE BUDYNKU CIEPŁA WODA UŻYTKOWA CHŁODZENIE POMIESZCZEŃ Przykładowe zastosowanie pomp ciepła Nabilaton: domy jednorodzinne, osiedla, bloki, budynki użyteczności publicznej, budynki komercyjne. EFEKTYWNOŚĆ ENERGETYCZNA NISKA EMISJA CO2 4 ODNAWIALNE ŹRÓDŁO ENERGII C O Z Y S K U J E S Z I N S TA L U J Ą C POMPĘ CIEPŁA Wysoką efektywność energetyczną Zmniejszenie poboru energii elektrycznej Brak ryzyka wybuchu, pożaru, czy zatrucia wewnątrz budynku Proste programowanie Niskie koszty konserwacji Cichą pracę Zmniejszenie emisji CO2 Odnawialne źródło energii Niskie koszty eksploatacji 5 POWIETRZE, GRUNT, WODA SZEROKIE MOŻLIWOŚCI Energia słoneczna zmagazynowana jest w przyrodzie w powietrzu, wodzie i gruncie. Pompy ciepła oferowane przez firmę Nabilaton odzyskują tę darmową energię cieplną przekształcając ją w energię do ogrzewania budynku lub basenu, czy przygotowania ciepłej wody użytkowej. Pompy ciepła latem mogą również być wykorzystane do chłodzenia pomieszczeń tak jakby zainstalowano w nich klimatyzację. Firma Nabilaton posiada w swojej ofercie pompy ciepła współpracujące z dowolnie wybranym źródłem – gruntem, wodą czy powietrzem. 4 3 2 1 1) pompa ciepła Nabilaton, 2) ogrzewanie podłogowe, 3) punkty dostarczania ciepłej wody, 4) grzejnik niskotemperaturowy Galletti POWIETRZE Pobór ciepła z powietrza zewnętrznego. Zalety: • Najłatwiej dostępne źródło ciepła. • Brak wykopów, odwiertów. • Idealne dla działek o małej powierzchni. • Nie ma możliwości wyczerpania źródła ciepła – nieskończenie wielki magazyn energii cieplnej. 6 GRUNT - KOLEKTOR POZIOMY GRUNT - KOLEKTOR PIONOWY Pompa ciepła czerpie ciepło zmagazynowane w gruncie. Poziomy kolektor układa się na głębokości około 1.5 - 2 m, rury wymiennika mają zwykle kilkaset metrów długości. Zalety: • Stabilne źródło ciepła (temperatura gruntu w ciągu roku utrzymuje relatywnie stałą wartość). • Szybka instalacja. • Małoskomplikowany system. • Idealne dla działek o dużej powierzchni. Pompa ciepła czerpie ciepło zmagazynowane w gruncie, wykorzystując kolektor pionowy zamontowany na głębokości do 100 m. Zalety: • Nie zajmuje dużo miejsca, dobre rozwiązanie dla małych działek. • Wyższa efektywność niż kolektor poziomy - szczególnie w zimie. Głębsza instalacja zapewnia dostęp do większych zasobów ciepła zmagazynowanych w gruncie. WODA – KOLEKTOR POZIOMY WODA - STUDNIA ZRZUTOWA Pompa ciepła czerpie ciepło zmagazynowane w wodzie powierzchniowej, kolektor zatopiony w jeziorze lub stawie. Zalety: • Pobór ciepła przez cały rok (zbiornik wodny nie zamarza całkowicie, zimą przy dnie temperatura ok 4°C). • Sprawność wymiany ciepła wyższa niż w przypadku gruntu. Wykorzystanie wody jako źródła ciepła jest tańsze niż przy wykorzystaniu gruntu. W tym systemie wykorzystuje się dwie studnie, z pierwszej pompuje się wodę gruntową do pompy ciepła, druga odprowadza wodę schłodzoną wypływającą z pompy ciepła. Zalety: • Woda gruntowa jest najlepszym źródłem ciepła - względnie stała temperatura w ciągu roku. • Wysoka sprawność przy niskich kosztach inwestycyjnych. 7 IDEALNE ŹRÓDŁO CIEPŁA PORÓWNANIE POMP CIEPŁA AEROTERMALNYCH I GEOTERMALNYCH Na dobór odpowiedniej dla naszych potrzeb pompy ciepła składa się wiele czynników. Pod uwagę powinny być wzięte zarówno względy finansowe, montażowe oraz eksploatacyjne. W kwestiach finansowych powinniśmy rozpatrzyć koszt zakupu, instalacji oraz instalacji dolnego źródła ciepła. W przypadku względów montażowych skupiajmy się na wymaganej powierzchni instalacji pompy ciepła oraz dolnego źródła. Natomiast rozpatrując względy eksploatacyjne rozpatrzyć należałoby zależność od warunków zewnętrznych i trwałość urządzeń. Główne kryteria charakteryzujące pompy ciepła Wymagana powierzchnia instalacji 100% 40% Trwałość 100% 100% Czas instalacji 100% 50% Całkowity koszt inwestycji 100% 60% Geotermalna pompa ciepła Aerotermalna pompa ciepła 8 Zależność od temperatury zewnętrznej 40% 100% Efektywność energetyczna 100% 80% POMPA CIEPŁA - JAK TO DZIAŁA? Pompa ciepła wykorzystuje jedynie małą ilość energii elektrycznej w celu odbioru i przeniesienia ciepła z odnawialnego źródła – wody, powietrza lub gruntu do instalacji grzewczej naszego domu. Środowisko zewnętrzne zawsze posiada energię cieplną. Nawet przy ujemnych temperaturach powietrza zewnętrznego, pompy ciepła oferowane przez firmę Nabilaton są w stanie odebrać ciepło ze środowiska zewnętrznego i przekształcić je w użyteczną energię cieplną, aby efek- tywnie ogrzewać nasz dom. Kluczem jest przemiana termodynamiczna czynnika grzejnego, dzięki czemu jest on w stanie przenieść ciepło ze środowiska zewnętrznego o niskiej temperaturze do budynku, w którym panuje wyższa temperatura. Technologia wykorzystywana przez pompy ciepła oferowane przez firmę Nabilaton pozwala na efektywne ogrzanie wody w instalacji grzewczej do temperatury powyżej 60˚C przy niskich temperaturach zewnętrznych. Energia elektryczna Energia odnawialna (możliwość wykorzystania energii wiatrowej lub powietrznej) 4 kW 1 kW 5 kW ETYKIETY ENERGETYCZNE Od 2015 roku Unia Europejska celem ułatwienia świadomego wyboru urządzeń grzewczych oraz oceny ich efektywności energetycznej wprowadziła obowiązek umieszczania etykiety energetycznej dla urządzeń grzewczych o wydajności do 70 kW. Ocena efektywności energetycznej pompy ciepła określona zostanie poprzez przyporządkowanie urządzenia do jednej z dziewięciu klas. Najwyższą z nich jest A++, natomiast klasa G oznacza urządzenie o najniższej efektywności energetycznej. W przypadku pomp ciepła do ogrzewania przynależność do danej klasy ustalana będzie na podstawie rocznego współczynnika efektywności (SCOP). Zależy on zarówno od warunków klimatycznych, jak również od właściwości zasilanego systemu grzewczego. W przypadku grzejników i systemów ogrzewania podłogowego na etykiecie efektywności energetycznej umieszczone zostaną informacje o możliwych klasach efektywności energetycznej w zależności od temperatury zasilania. ENERG енергия-ενεργια Y UA ENERG енергия-ενεργια IE IA A++ A+ A B C D E F G 34 dB 67 dB 2015 A++ A+ A B C D E F G 35°C A++ 5.0 kW 34 dB 5.5 kW 6.0 kW 72 dB 2015 462201501 9 JAK DOBRAĆ POMPĘ CIEPŁA? MOC POMPY CIEPŁA Wydajność grzewcza [kW] Wydajność grzewcza pompy ciepła jest określana względem zapotrzebowania budynku w danej temperaturze powietrza zewnętrznego. Maksymalna moc pomy ciepła dobierana jest na punkt projektowy temperatury powietrza zewnętrznego w strefie, w której znajduje się nasz budynek. Określając maksymalną moc pompy ciepła w danej temperaturze możemy stworzyć krzywą grzewczą. Maksymalną moc grzewczą w punkcie projektowym powinniśmy wyznaczyć zgodnie z europejską normą PN-EN 12831. W przypadku braku danych do obliczeń zgodnie z normą można skorzystać z tabeli orientacyjnego doboru. Wybraną wartość należy pomnożyć przez powierzchnię ogrzewaną budynku. Temperatura zewnętrzna [°C] Strefy klimatyczne dla okresu zimowego Tabela orientacyjnego doboru Suwałki Poznań Budynki pasywne < 50 W/m2 Budynki zgodne z WT2008 50-80 W/m2 Budynki z lat 80-tych 80-100 W/m2 Budynki z lat 60-tych 100-120 W/m2 Warszawa Wrocław Temperatury projektowe Kraków -24°C -22°C -20°C -18°C -16°C TEMPERATURA ZASILANIA 6 5 Obniżenie efektywności energetycznej 4 COP Pompy ciepła firmy Nabilaton mogą współpracować z instalacją centralnego ogrzewania złożoną z grzejników, ogrzewania podłogowego oraz systemu mieszanego. Temperatura zasilania dla każdego systemu jest inna. Dla ogrzewania grzejnikowego wyższa, dla ogrzewania podłogowego niższa. Wraz ze wzrostem temperatury zasilania instalacji centralnego ogrzewania obniża się efektywność energetyczna pompy ciepła. 3 2 1 0 Temperatura zewnętrzna [°C] Temperatura zasilania 35˚C 10 Temperatura zasilania 50˚C WSPÓŁPRACA Z INNYM ŹRÓDŁEM CIEPŁA Pompy ciepła firmy Nabilaton standardowo wyposażone są w automatykę pozwalającą na sterowanie pracą pompy ciepła i ewentualnie wspomagającego ją konwencjonalnego źródła ciepła typu kocioł stałopalny, kolektory słoneczne. Pompa ciepła współpracująca z innym źródłem ciepła Punkt biwalentny Wydajność grzewcza [kW] Wykorzystanie dodatkowego źródła ciepła ść pompy Wydajno Obc iąże nie Wykorzystanie pompy ciepła ciepła ciep lne Temperatura zewnętrzna [°C] AUTOMATYKA POGODOWA Pompa ciepła wyposażona jest w system sterowania oparty o temperaturę zewnętrzną, dzięki czemu efektywnie dostarczana jest taka ilość ciepła, jakiej w danej temperaturze zewnętrznej potrzebuje budynek. Pozwala to na oszczędności względem konwencjonalnych źródeł ciepła typu kocioł węglowy, gdzie ilość dostarczanego ciepła jest trudno regulowana względem temperatury zewnętrznej. Kocioł węglowy 10 10 9 9 Wydajność grzewcza [kW] Wydajność grzewcza [kW] Pompa ciepła 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 0 -20 -15 -10 -7 2 7 12 15 0 -20 20 -15 -10 -7 Temperatura zewnętrzna [°C] Wydajność teoretyczna Zapotrzebowanie Wydajność rzeczywista Temperatura zewnętrzna 2 7 12 15 20 Temperatura zewnętrzna [°C] Wydajność rzeczywista Zapotrzebowanie Zapotrzebowanie budynku Wydajność pompy ciepła aktualna maksymalna Wydajność kotła -15°C 8 kW 8 kW 8 kW 8 kW -7°C 5,5 kW 5,5 kW 8 kW 8 kW 2°C 4,4 kW 4,4 kW 8 kW 8 kW 7°C 3 kW 3 kW 8 kW 8 kW 11 ŹRÓDŁO CIEPŁA DLA CIEBIE PORÓWNANIE ŹRÓDEŁ CIEPŁA Pompy ciepła Nabilaton są wydajnymi, uniwersalnymi i odnawialnymi źródłami energii cieplnej zaprojektowanymi specjalnie dla nowobudowanych lub termomodernizowanych budynków. Znajdują zastosowanie wszędzie tam gdzie istnieje potrzeba ogrzewania budynku lub przygotowania ciepłej wody użytkowej, dając ekologiczną alternatywę względem konwencjonalnych źródeł ciepła: gazu, oleju i węgla. Łatwość instalacji i elastyczność wyróżniają pompy ciepła spośród szeregu odnawialnych Sp źródeł energii między innymi przez możliwość dopasowania do projektów o różnej wielkości – od domów jednorodzinnych przez obiekty rolnicze po obiekty handlowe i użyteczności publicznej. Poniżej porównano źródła ciepła konwencjonalne i odnawialne pod względem ich efektywności, ekologiczności, łatwości instalacji i elastyczności dostosowania do projektu. ółd Og ek Og otł yn niw mp yc an ap ie z ele ap aliw ty ko zb tłe iom m na an bio ie g eo ter łg az ktr rac ja ow e lejo wy ycz ne ow y ma lne ma sę as y ow e IE iep ła yk w oś ć tw oż liw oś ć ro Ła M AW OD N zp on ow an ia na sze c du hn żą ie sk nia al ę en e ść no yw ek t Ef Nis kie Śre dni Ć rg et N OŚ yc is zn N a ko AJ em is yj YD no ść W 12 IA LN E N Po ew ew cio ele az ne E aln grz grz Ko ie g ge LN idu eo eo nie an AW lcz lcz ło ew N yw zie zie kro grz OD Ind ółd cio wa Mi eo IA Sp ółd lcz Ko rze Sp zie Wy sok ie e POMPA CIEPŁA – OSZCZĘDNOŚĆ W przypadku konwencjonalnych źródeł ciepła koszt wytworzenia kWh energii cieplnej w ciągu roku jest stały. Efektywność pompy ciepła wzrasta wraz ze wzrostem temperatury zewnętrznej, dzięki czemu jest w sta- nie dostarczyć ciepło przy ekstremalnie niskiej temperaturze, a zarazem pozwala na wysokie oszczędności w okresie przejściowym. Koszt wytworzenia kWh energii cieplnej 0,6 0,5 0,4 0,3 Węgiel Powietrzna pompa ciepła (temperatura zasilania instalacji 35°C) Gruntowa pompa ciepła (temperatura zasilania instalacji 35°C) Gaz ziemny Olej opałowy Energia elektryczna 0,2 0,1 0 -25 -15 -10 -7 0 7 Temperatura zewnętrzna [˚C] 12 15 20 NISKIE KOSZTY EKSPLOATACJI 5000 4500 4500 4000 4000 1500 1000 500 0 Kocioł na olej opałowy 2000 Kocioł kondensacyjny 2500 3500 3000 2500 2000 1500 1000 500 0 Budynek energooszczędny Kocioł na olej opałowy 3000 Kocioł kondensacyjny 3500 Pompy ciepła Koszt ogrzewania [PLN] 5000 Pompa ciepła Koszt ogrzewania [PLN] Poniżej przedstawiono porównanie kosztów eksploatacji systemu grzewczego przy zastosowaniu różnych typów źródeł ciepła dla domu o powierzchni 120 m2 położonego pod Warszawą. Budynek zgodny z WT2008 SZYBKI ZWROT INWESTYCJI Koszt zakupu pompy ciepła może wydawać się znacznie wyższy niż innych źródeł ciepła, jednak niższe koszty eksploatacji rekompensują koszty inwestycyjne. Poniższy wykres przedstawia różnicę w kosztach inwestycyjnych i eksploatacyjnych różnych źródeł ciepła o wydajności 15 kW. Trzeba pamiętać, że każdy czas zwrotu inwestycji należy rozpatrywać indywidualnie w zależności od rodzaju pompy ciepła. Zwrot z zakupu wraz z eksploatacją pompy ciepła szacuje się na 6 lat. 120000 Koszt [PLN] 100000 80000 Pompa ciepła Gaz ziemny Olej opałowy Szacowany moment zwrotu inwestycji 60000 40000 20000 0 0 5 10 15 Czas [rok] 13 ZASTOSOWANIE DOM JEDNORODZINNY BASEN Pompy ciepła firmy Nabilaton odznaczają się wysoką efektywnością i niezawodnością pracy gwarantując stworzenie optymalnych warunków życia w Twoim domu. Pompy ciepła zarówno gruntowe jak i powietrzne z powodzeniem mogą pracować z instalacją grzewczą podłogową, grzejnikową lub podłogowo-grzejnikową samodzielnie - monowalentnie oraz przy współpracy z innym źródłem ciepła - biwalentnie. W okresach przejściowych korzystanie z basenu jest niemożliwe ze względu na zbyt niską temperaturę wody. Wykorzystaj pompę ciepła Nabilaton do oszczędnego ogrzewania wody basenowej i korzystaj z basenu nawet w chłodniejsze dni. Specjalny wymiennik ze stali nierdzewnej zapewnia działanie nawet w przypadku, gdy woda basenowa jest dezynfekowana chemicznie. Powietrzna pompa ciepła (powietrze – woda) Gruntowa pompa ciepła (solanka/woda-woda) 14 POMPY CIEPŁA DO CIEPŁEJ WODY UŻYTKOWEJ Pompy ciepła z zasobnikiem firmy Nabilaton są znakomitym rozwiązaniem problemu przygotowania ciepłej wody użytkowej dla budynków wyposażonych w konwencjonalne źródło ciepła. Zimą podgrzew ciepłej wody użytkowej realizuje kocioł, natomiast latem pompa ciepła o wysokiej sprawności. Pompy ciepła firmy Nabilaton wyposażone są w standardzie w możliwość współpracy z innymi źródłami ciepła. ROLNICTWO Pompy ciepła firmy Nabilaton mogą zarówno wydajnie grzać w okresie zimowym jak i efektywnie chłodzić pomieszczenia w okresie letnim. Idealnie nadając się do obiektów rolniczych, w których wymagane jest utrzymanie stałej, optymalnej dla rozwoju zwierząt temperatury powie- trza. Pompy ciepła mogą współpracować zarówno z wodnym systemem podłogowym jak i ogrzewaniem nadmuchowym. Pompy ciepła można łączyć kaskadowo pozwalając na uzyskanie mocy grzewczych w zależności od zapotrzebowania. Ogrzewanie wodne Ogrzewanie powietrzne OBIEKTY WYPOSAŻONE W KOLEKTORY SŁONECZNE LUB PANELE PV Pompy ciepła oferowane przez firmę Nabilaton mogą współpracować z odnawialnymi źródłami energii przetwarzającymi energię słoneczną na energię cieplną lub elektryczną. Pozwala to na uniezależnienie się ener- getyczne budynku, maksymalnie niskie koszty eksploatacji budynku oraz maksymalne wykorzystanie energii pozyskiwanej z odnawialnych źródeł. Analizator napięcia 1. Panel solarny 2. Jednostka zewnętrzna MHA 3. Zestaw pompowy instalacji solarnej 4. Zestaw solarny zasobnika CWU TMK 5. Zasobnik CWU LSX 6. Jednostka wewnętrzna SMK 1 Inwerter System grzania/chłodzenia Instalacja CO Pompa ciepła Bufor 2 3 4 5 6 15 ZASTOSOWANIE BUDYNKI WIELORODZINNE I MODUŁOWE Budynki wielorodzinne dają możliwość szerokiej gamy rozwiązań z zastosowaniem scentralizowanego bądź pojedyńczego systemu pomp ciepła dostosowanych odpowiednio do potrzeb oraz ilości miejsca. Pompy ciepła firmy Nabilaton mogą być używane centralnie dla grupy mieszkań, bądź jako zestaw pojedynczych pomp ciepła oraz zbiorników cwu i grzejników niskotemperaturowych dla pojedynczego lokalu. Systemy Nabilaton są obecnie powszechnie stosowaną technologią, dającą zarówno użytkownikom jak i władzom lokalnym możliwość do zredukowania kosztów ogrzewania, przygotowania ciepłej wody użytkowej oraz zmiejszenia emisji dwutlenku węgla. Przykładowe zastosowanie systemów pomp ciepła Nabilaton. 1 System pozwala bezpośrednio dostarczać ciepłą wodę, magazynować ją w zbiornikach, bądź tylko podgrzewać - to czyni go bardzo elastycznym. 16 2 Firma Nabilaton oferuje rozwiąznie, w którym rozmieszczenie pomp ciepła nie stanowi żadnego problemu i pozwala na wykorzystanie przestrzeni nieużytkowych. OBIEKTY KOMERCYJNE I SOCJALNE Duże obiekty bardzo dobrze nadają się do zastosowania scentralizowanego systemu ogrzewania. Przestrzeń dachu oraz teren obok budynku daje możliwości do umieszczenia tam pomp ciepła bez zbędnego zajmowania miejsca w środku obiektu. Systemy są proste w obsłudze System perfekcyjnie sprawdza się w: • Budynkach wielorodzinnych • Szpitalach i domach opieki • Hotelach oraz akademikach i można je przystosować do potrzeb każdego użytkownika. Ponadto elastyczność systemu sprawia, że można go dostosować do każdych warunków i potrzeb indywidualnych odbiorców. Powietrzne pompy ciepła 1 Zapotrzebowanie na moc grzewczą w tych systemach jest bardzo zmienne i dynamiczne. Pompy ciepła firmy Nabilaton mogą pracować w kaskadzie i modulować swoją wydajność zgodnie z zapotrzebowaniem budynku. 2 System pozwala bezpośrednio dostarczać ciepłą wodę, magazynować ją w zbiornikach, bądź tylko podgrzewać, co czyni go bardzo elastycznym. 3 Pompy ciepła pracują z grzejnikami lub ogrzewaniem podłogowym. 4 Niższa temperatura obiegu grzewczego oznacza mniejsze straty ciepła na korytarzach i w pomieszczeniach technicznych. 5 Do systemu może być podłączone także drugie źródło ogrzewania. Gruntowe pompy ciepła 17 Aerotermalne pompy ciepła AEROTERMALNE POMPY CIEPŁA PORÓWNANIE Nabilaton Pro M-Thermal HiWarm Combo Rotacyjna/Scroll Rotacyjna Scroll Rotacyjna Technologia sprężarki inwerter inwerter inwerter ON/OFF Czynnik chłodniczy R410a R410a R410a R134a Tryby pracy Ogrzewanie CO Przygotowanie CWU Chłodzenie Odzysk ciepła Podgrzew basenu Współpraca z kolektorem słonecznym Współpraca z systemem fotowoltaicznym Praca kaskadowa Komponenty Typ sprężarki Naczynie wzbiorcze Grzałka elektryczna Sterownik Komunikacja BMS Zasobnik CWU Sterowanie Odrębne nastawy temperatury dla każdego trybu pracy Sterowanie pracą grzałki elektrycznej Tryb antylegionella Automatyka pogodowa Programator tygodniowy Krzywa kompensacji temperatury zasilania Sterowanie przez internet Tryb wakacyjny/eco Sterowanie strefami grzewczymi Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 20 POMPY CIEPŁA POWIETRZE - WODA Pompy ciepła powietrze-woda czerpią energię słoneczną zmagazynowaną w powietrzu. Energia słoneczna dostarczana do powietrza nie jest w żaden sposób ograniczana, więc powietrze jako wymiennik energii cieplnej jest jej nieskończenie wielkim magazynem. Urządzenia oferowane przez firmę Nabilaton są w stanie efektywnie pozyskać tę energię nawet w skrajnie niekorzystnych warunkach (temperatury powietrza poniżej -25°C) i przekazać do systemu grzewczego budynku zapewniając nie tylko komfort użytkowania, ale również pozwalając na oszczędności. W skład pompy ciepła wchodzi jednostka wewnętrzna umieszczona wewnątrz budynku oraz jednostka zewnętrzna umieszczona na zewnątrz. Jednostka wewnętrzna jest to w pełni wyposażone urządzenie z szerokimi możliwościami sterowania w standardzie. Mamy możliwość wyboru urządzeń wyposażonych w zasobnik ciepłej wody użytkowej jak również urządzeń bez zasobnika ciepłej wody użytkowej. ZALETY AEROTERMALNYCH POMP CIEPŁA •łatwa i szybka instalacja •mała przestrzeń montażowa •brak konieczności wykonywania prac ziemnych •niewyczerpalne źródło ciepła TECHNOLOGIA INWERTEROWA Wykres porównania technologii inwerterowej i włącz-wyłącz Inwerter - mała różnica temperatur Temperatura [°C] Zwiększenie prędkości obrotowej silnika sprężarki poprzez sterowanie częstotliwością pracy zapewnia dużą moc podczas rozruchu, doprowadza temperaturę do strefy komfortu szybciej niż w przypadku jednostek bez inwertera. Schłodzenie nagrzanych oraz ogrzanie chłodnych pomieszczeń realizowane jest szybciej i ze zwiększoną skutecznością. Częstotliwość pracy silnika sprężarki oraz zmiana temperatury w pomieszczeniu są monitorowane w celu wyznaczenia najefektywniejszego przebiegu fali dla utrzymania temperatury w strefie komfortu. Pozwala to wyeliminować duże wahania temperatury, charakterystyczne dla systemów typu włącz-wyłącz oraz gwarantuje przyjemne, komfortowe warunki w pomieszczeniu. Czas Inwerter pozwala szybko osiągnąć docelową temperaturę Brak inwertera - duże wahania temperatury Inwerter Temperatura zadana Brak inwertera STAŁA WYDAJNOŚĆ GRZEWCZA SYSTEMU 8 Wydajność grzewcza [kW] Pompy ciepła Nabilaton Pro wyposażone są w system pozwalający utrzymać stałą wydajność grzewczą do temperatury zewnętrznej -15˚C, zapewniając komfort cieplny dla budynku i jego użytkowników w skrajnie niekorzystnych warunkach atmosferycznych. 6 4 2 0 -25 -20 -15 -10 -5 0 5 10 Temperatura zewnętrzna [°C] 21 NABILATON PRO ZESTAW NABILATON PRO Pompy ciepła Nabilaton Pro składają się z jednostek zewnętrznych marki Midea i odpowiednich modułów hydraulicznych marki Nabilaton. TECHNOLOGIA INWERTEROWA Wykres porównania technologii inwerterowej i włącz-wyłącz Temperatura [°C] Zwiększenie prędkości obrotowej silnika sprężarki poprzez sterowanie częstotliwością pracy zapewnia dużą moc podczas rozruchu, doprowadza temperaturę do strefy komfortu szybciej niż w przypadku jednostek bez inwertera. Schłodzenie nagrzanych oraz ogrzanie chłodnych pomieszczeń realizowane jest szybciej i ze zwiększoną skutecznością. Częstotliwość pracy silnika sprężarki oraz zmiana temperatury w pomieszczeniu są monitorowane w celu wyznaczenia najefektywniejszego przebiegu fali dla utrzymania temperatury w strefie komfortu. Pozwala to wyeliminować duże wahania temperatury, charakterystyczne dla systemów typu włącz-wyłącz oraz gwarantuje przyjemne, komfortowe warunki w pomieszczeniu. Inwerter - mała różnica temperatur Inwerter pozwala szybko osiągnąć docelową temperaturę Inwerter Temperatura zadana Brak inwertera 22 Czas Brak inwertera - duże wahania temperatury WYSOKA EFEKTYWNOŚĆ ENERGETYCZNA Zastosowanie najnowszych technologii inwerterowych umożliwia automatyczną regulację obciążenia urządzeń zgodnie z zapotrzebowaniem. Pozwala to osiągnąć wysokie parametry według klasyfikacji energooszczędności, przyczyniając się do obniżenia zużycia energii w domach jednorodzinnych i wielu innych obiektach. Efektywność energetyczna pomp ciepła oferowanych przez firmę Nabilaton wynosi powyżej 3,1 w punkcie A2/W35, a współczynnik SCOP zgodny z normą PN-EN14825 wynosi powyżej 3,4. Porównanie sprawności energetycznej 4,50 4,00 3,50 COP 3,00 2,50 2,00 1,50 1,00 0,50 0,00 6,00 10,00 15,00 20,00 25,00 28,00 40,00 45,00 Wydajność grzewcza [kW] KRZYWA KOMPENSACJI TEMPERATURY – KRZYWA GRZEWCZA 46 44 Temperatura zasilania systemu grzewczego [˚C] Wraz ze wzrostem temperatury zewnętrznej, maleje zapotrzebowanie na ciepło budynku, a temperatura zasilania systemu grzewczego może być obniżona zgodnie z aktualnym zapotrzebowaniem budynku. Uzyskana w ten sposób krzywa grzewcza budynku wskazuje jaką temperaturą wody grzewczej powinien być zasilany system grzewczy przy danej temperaturze zewnętrznej. Zabieg ten pozwala na oszczędność kosztów eksploatacji budynku, gdyż wraz ze spadkiem temperatury zasilania systemu grzewczego, wzrasta efektywność energetyczna pompy ciepła. Pompy ciepła Nabilaton Pro dają możliwość sterowania pompą za pomocą krzywej grzewczej, którą użytkownik może sam definiować w zakresie temperatur zewnętrznych od -20˚C do 40˚C. Pozwala to zaoszczędzić do 15% kosztów eksploatacji budynku. 42 40 38 36 34 32 30 -15 -10 -5 0 5 15 10 Temperatura powietrza zewnętrznego [˚C] Bez kompresji Z kompresją FUNKCJA ADAPTACJI DO KAŻDEGO OBIEKTU Pompy ciepła Nabilaton wyposażono w możliwość sterowania intensywnością pracy urządzenia, dostosowując ją do danego obiektu. Dla każdej zasilanej instalacji, możemy osobno określić intensywność pracy na 3 poziomach: szybkim, wolnym i normalnym. W przypadku systemu grzewczego im mniejsza różnica temperatury pomiędzy zasilaniem i powrotem, tym szybszą regulację systemu grzewczego powinniśmy zastosować. Natomiast w przypadku podgrzewu CWU szybkość regulacji ustalamy względem powierzchni wymiany ciepła, jaką ma wężownica znajdująca się w zasobniku. Im mniejsza powierzchnia, tym szybszą regulację powinniśmy ustalić. Funkcja pozwala na indywidualne dostosowanie pracy pompy ciepła do obiektu, zapewniając jej optymalną pracę i zmniejszając koszty eksploatacji budynku. Wolny Normalny Szybki 23 NABILATON PRO STAŁA WYDAJNOŚĆ GRZEWCZA SYSTEMU 8 Wydajność grzewcza [kW] Pompy ciepła Nabilaton Pro wyposażone są w system pozwalający utrzymać stałą wydajność grzewczą do temperatury zewnętrznej -15˚C, zapewniając komfort cieplny dla budynku i jego użytkowników w skrajnie niekorzystnych warunkach atmosferycznych. 6 4 2 0 -25 -20 -15 -10 -5 0 5 10 Temperatura zewnętrzna [°C] POMPY CIEPŁA O WYDAJNOŚCI POWYŻEJ 45 kW W WERSJI SPLIT Firma Nabilaton posiada w swojej ofercie pompy ciepła o wydajności grzewczej powyżej 45 kW i efektywności energetycznej powyżej 4,26. WYMIENNIK ZE STALI NIERDZEWNEJ TRYB ANTYLEGIONELLA Wymiennik ze stali nierdzewnej w klasie odporności ASI 316 oraz klasie odporności lutu ASI 316 L pozwala na pracę pompy ciepła w środowisku agresywnym, czyli przy zastosowaniu roztworu glikolu lub do ogrzewania chlorowanej wody basenowej. Pompy ciepła Nabilaton Pro wyposażono w program zwalczający bakterie Legionella. Urządzenie co tydzień realizuje przegrzew zasobnika CWU powyżej 70˚C, chroniąc ciepłą wodę użytkową przed wystąpieniem szczepu bakterii Legionella. Bakteria Legionella ginie natychmiast. 90% bakterii Legionella ginie po 2 min. Temperatura idealna dla rozmnażania się bakterii Legionella. Bakteria Legionella istnieje, ale jest nieaktywna. 24 STEROWNIK W JĘZYKU POLSKIM Pompa ciepła Nabilaton Pro posiada sterownik w języku polskim. Oprócz podstawowych funkcji: sterowanie ogrzewaniem budynku, przygotowaniem ciepłej wody użytkowej i ogrzewaniem basenu, możemy programować automatyczną pracę urządzenia i krzywą grzewczą budynku. Z ekranu sterownika możemy odczytać, z jaką wydajnością aktualnie pracuje urządzenie, sprawdzić kod alarmu w razie awarii oraz zobaczyć krzywą temperatury i poboru energii przez pompę ciepła w czasie jej pracy. Ogrzewanie Ciepła woda użytkowa Ogrzewanie basenu Wskaźnik mocy jednostki zewnętrznej Symbol pokazujący tryb pracy jednostki zewnętrznej Temperatura zewnętrzna Temperatura wody wyjściowej Wymagana temperatura wody wyjściowej Kod błędu Sygnalizacja czynności źródła biwalentnego Sygnalizacja czynności pompy cyrkulacyjnej PRACA AUTOMATYCZNA Pompy ciepła Nabilaton Pro wyposażono w automatyczną pracę w trybie grzania lub chłodzenia. Użytkownik może sam zadecydować poniżej jakiej temperatury zewnętrznej urządzenie ma rozpocząć pracę w trybie grzania oraz zadecydować, czy urządzenie ma pracować również w trybie chłodzenia i przy jakiej temperaturze ma automatycznie rozpocząć chłodzenie pomieszczenia. Zarówno grzanie jak i chłodzenie pomieszczenia, może być realizowane zgodnie z krzywą kompensacji temperaturowej. 25 NABILATON PRO PRACA KASKADOWA Pompy ciepła Nabilaton Pro w standardzie wyposażone są w możliwość łączenia w kaskady do 16 urządzeń. Ta funkcjonalność pozwala na stworzenie systemu grzewczego opartego na kaskadzie pomp ciepła o mocy powyżej 720 kW. Schemat podłączenia kaskaskadowego pompy ciepła Domowa skrzynka rozdzielcza Po Út St Čt Pá So Ne c 0 PROG 0 6 12 t 3x400V PEN 18 24 Termostat pokojowy Czujnik temperatury zewnętrznej Jednostka wewnętrzna Sterownik kaskadowy Zawór Jednostka zewnętrzna Jednostka wewnętrzna Naczynie wzbiorcze Pompa cyrkulacyjna Obieg grzewczy Zawór Filtr wodny Bufor/sprzęgło hydrauliczne min. 160l KOMUNIKACJA BMS Pompy ciepła mogą być podłączone do systemu centralnego sterowania budynkiem BMS po protokole ModBus. Moduł komunikacyjny RS485 26 ModBus WYSOKOWYDAJNY WYMIENNIK Z POWŁOKĄ HYDROFILOWĄ Lamele wymiennika pokryte są fabrycznie powłoką hydrofilową, która zabezpiecza wymiennik przed korozją i zapobiega osadzaniu się kropel wody na wymienniku. Wydłuży to okresy pracy po odszronieniu wymiennika oraz zwiększają żywotność urządzenia, przy zachowaniu jego wydajności i efektywności. Zwiększenie powierzchni wymiany ciepła poprzez żebrowanie rur od strony czynnika chłodniczego, gwarantuje wysokie sprawności energetyczne. Poprzedni wygląd Nowy wygląd Wewnętrznie gwintowane miedziane rury, poprawiona wymiana ciepła SPRĘŻARKA WYSOKIEJ WYDAJNOŚCI DC INWERTER Midea osiąga najlepszą na rynku klasę wydajności energetycznej EER dla trybu chłodzenia i COP dla trybu grzania, dzięki wykorzystaniu bezszczotkowego reluktancyjnego silnika DC sprężarki, silnika wentylatora DC oraz wymiennika ciepła o zwiększonej wydajności. Te właściwości pozwalają na oszczędność zużycia energii o 25%. Mocne magnesy zapewniają wysoki moment obrotowy i wydajność, dzięki czemu uzyskujemy zmniejszenie wielkości urządzenia o 70%. Nowa struktura podwyższonych średnich częstotliwości działania Specjalnie zaprojektowana sprężarka typu scroll Rozproszone uzwojenie Skupione uzwojenie Zwarta budowa, waga zmniejszona o 50% Efektywność wirnika Stojan silnika DC z magnesem wykonanym z pierwiastków ziem rzadkich, polepsza pracę przy niskich częstotliwościach Nowy silnik DC ze skupionym uzwojeniem Silnik DC z rozproszonym uzwojeniem 0 20 40 60 80 100 Prędkość wirnika (Hz) FUNKCJA AUTOMATYCZNEGO ZDMUCHIWANIA ŚNIEGU Zimą śnieg może gromadzić się na jednostce zewnętrznej, powodując obniżenie sprawności systemu. Funkcja automatycznego zdmuchiwania śniegu służy do usuwania nagromadzonego opadu, dzięki czemu system jest zawsze wysokosprawny - nawet w rejonach o wysokim zaśnieżeniu. Seria Midea V5 X Inna marka 27 1. Jednostka zewnętrzna 2. Zasobnik 3. Jednostka wewnętrzna 4. Basen 5. Grzejnik 6. Klimakonwektor 7. Klimakonwektor Ogrzewanie podłogowe 6 1 3 2 28 7 5 3 4 29 SPECYFIKACJA TECHNICZNA Model Nabilaton Pro H800Si Nabilaton Pro H1100Si Nabilaton Pro H1400Si Wydajność grzewcza A7/W35* kW 7,1 12,8 17,0 Pobór mocy A7/W35* kW 1,90 3,40 4,40 - 3,70 3,76 3,86 COP dla A7/W35* Wydajność grzewcza A2/W35* kW 5,3 11,5 15,7 Pobór mocy A2/W35* kW 1,60 3,60 4,60 COP dla A2/W35* - 3,30 3,19 3,41 SCOP - 3,65 3,86 3,60 Klasa efektywności energetycznej - A++ A+++ A++ Wydajność chłodnicza A35/W10* kW 4,2 7,9 13,4 Pobór mocy elektrycznej A35/W10* kW 1,29 2,45 4 - 3,26 3,22 3,35 H800Si H1100Si H1400Si 400/3/50 400/3/50 400/3/50 EER B30/W7* Jednostka wewnętrzna Zasilanie V/~/Hz Zabezpieczenie elektryczne Wymiary A 25 20 20 wysokość mm 805 805 805 szerokość mm 500 500 500 głębokość mm 165 165 165 Masa Poziom ciśnienia akustycznego Zakres temperatury wody na zasileniu grzanie chłodzenie 51 52 52 23 25 25 ⁰C 20 ~ 60 20 ~ 60 20 ~ 60 ⁰C 10 ~ 20 7 ~ 20 7 ~ 20 cal (mm) 1 (DN25) 1 (DN25) 1 (DN25) producent - Alfa Laval Alfa Laval Alfa Laval typ - płytowy płytowy płytowy MOCA30U-24HFN1-QRD0 MOD30U-36HFN1-RRD0 MOE30U-48HFN1-RRD0 230/1/50 400/3/50 400/3/50 Podłączenie instalacji wodnej (wlot/wylot) Wymiennik ciepła kg dB(A) Jednostka zewnętrzna Zasilanie V/~/Hz Zabezpieczenie elektryczne Wymiary A 20 16 20 wysokość mm 702 810 1333 głębokość mm 363 410 410 szerokość mm 845 946 952 kg 49,0 78,9 108,1 dB(A) 60 62 65 Masa Poziom ciśnienia akustycznego Poziom mocy akustycznej Sprężarka typ technologia Czynnik chłodniczy 65 67 72 - rotacyjna rotacyjna rotacyjna - inverter inverter inverter ⁰C -15 ~ 24 -15 ~ 24 -15 ~ 24 mm Φ9.52/Φ15.9 Φ9.52/Φ15.9 Φ9.52/Φ15.9 typ - R410A R410A R410A ilość kg 1,95 3,20 4,00 Rekomendowany zakres pracy Orurowanie chłodnicze dB(A) ciecz/gaz Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 7⁰C, A2/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 2⁰C. Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 30 Model Nabilaton Pro H1500Si Nabilaton Pro H1600Si Nabilaton Pro H1800Mi Wydajność grzewcza A7/W35* kW 19,1 28,0 33,6 Pobór mocy A7/W35* kW 5,20 6,86 7,85 - 3,67 4,09 4,28 Wydajność grzewcza A2/W35* kW 17,2 25,0 30,9 Pobór mocy A2/W35* kW 5,40 6,80 7,66 COP dla A2/W35* - 3,19 3,86 4,06 SCOP - 3,58 - - COP dla A7/W35* Klasa efektywności energetycznej - A++ - - Wydajność chłodnicza A35/W10* kW 15,9 22,10 27,10 Pobór mocy elektrycznej A35/W10* kW 4,76 6,25 7,68 - 3,34 3,54 3,53 H1500Si H1600Si H1800Mi 400/3/50 400/3/50 400/3/50 EER B30/W7* Jednostka wewnętrzna Zasilanie V/~/Hz Zabezpieczenie elektryczne Wymiary A 25 25 32 wysokość mm 805 805 815 szerokość mm 500 500 590 głębokość mm 165 165 200 Masa Poziom ciśnienia akustycznego Zakres temperatury wody na zasileniu grzanie chłodzenie 54 55 65 25 25 28 ⁰C 20 ~ 60 20 ~ 60 20 ~ 60 ⁰C 7 ~ 20 7 ~ 20 7 ~ 20 cal (mm) 1 (DN25) 1 (DN25) 1 1/2 (DN40) producent - Alfa Laval Alfa Laval Alfa Laval typ - płytowy płytowy płytowy MOE30U-55HFN1-RRD0 MV5-X252W/V2GN1 MV5-X-280W/V2GN1 400/3/50 400/3/50 400/3/50 Podłączenie instalacji wodnej (wlot/wylot) Wymiennik ciepła kg dB(A) Jednostka zewnętrzna Zasilanie V/~/Hz Zabezpieczenie elektryczne Wymiary A 20 25 25 wysokość mm 1333 1635 1635 głębokość mm 410 790 790 szerokość mm 952 990 990 kg 112 219,0 219,0 dB(A) 65 43~58 43~59 Masa Poziom ciśnienia akustycznego Poziom mocy akustycznej Sprężarka typ technologia Czynnik chłodniczy 75 70 71 - rotacyjna scroll scroll - inverter inverter inverter ⁰C -15 ~ 24 -20 ~ 24 -20 ~ 24 mm Φ9.52/Φ15.9 Φ9.52/Φ22.2 Φ9.52/Φ22.2 typ - R410A R410A R410A ilość kg 4,30 9,00 9,00 Rekomendowany zakres pracy Orurowanie chłodnicze dB(A) ciecz/gaz Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 7⁰C, A2/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 2⁰C. Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 31 SPECYFIKACJA TECHNICZNA Nabilaton Pro H2100Mi Nabilaton Pro H2200Mi kW 44,9 49,6 kW 10,50 11,64 - 4,28 4,26 Model Wydajność grzewcza A7/W3 5* Pobór mocy A7/W35* COP dla A7/W35* Wydajność grzewcza A2/W35* kW 40,7 45,1 Pobór mocy A2/W35* kW 10,06 11,29 COP dla A2/W35* - 4,04 3,99 SCOP - - - Klasa efektywności energetycznej - - - Wydajność chłodnicza A35/W10* kW 35,60 39,80 Pobór mocy elektrycznej A35/W10* kW 10,39 11,74 - 3,43 3,39 H2100Mi H2200Mi 400/3/50 400/3/50 EER B30/W7* Jednostka wewnętrzna Zasilanie V/~/Hz Zabezpieczenie elektryczne Wymiary A 40 50 wysokość mm 815 815 szerokość mm 590 590 głębokość mm 200 200 Masa Poziom ciśnienia akustycznego Zakres temperatury wody na zasileniu grzanie chłodzenie 67 67 28 28 ⁰C 20 ~ 60 20 ~ 60 ⁰C 7 ~ 20 7 ~ 20 cal (mm) 1 1/2 (DN40) 1 1/2 (DN40) producent - Alfa Laval Alfa Laval typ - płytowy płytowy MV5-X400W/V2GN1 MV5-X450W/V2GN1 400/3/50 400/3/50 Podłączenie instalacji wodnej (wlot/wylot) Wymiennik ciepła kg dB(A) Jednostka zewnętrzna Zasilanie V/~/Hz Zabezpieczenie elektryczne Wymiary A 30 35 wysokość mm 1635 1635 głębokość mm 790 790 szerokość mm 1340 1340 Masa Poziom ciśnienia akustycznego Poziom mocy akustycznej Sprężarka typ technologia Czynnik chłodniczy 297,0 297,0 43~62 43~62 dB(A) 74 74 - scroll scroll - inverter inverter ⁰C -20 ~ 24 -20 ~ 24 ciecz/gaz mm Φ12,7/Φ25,4 Φ12,7/Φ28,6 typ - R410A R410A ilość kg 13,00 13,00 Rekomendowany zakres pracy Orurowanie chłodnicze kg dB(A) Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 7⁰C, A2/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 2⁰C. Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 32 AKCESORIA Akcesoria Oznaczenia Opis S-type 816 Prosty termostat pokojowy Więcej informacji str. 110 W-type 908 Termostat pokojowy z programatorem tygodniowym str. 110 SD-type 816 Prosty termostat pokojowy ze zdalną komunikacją str. 111 KD-type 918 Termostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją str. 111 WD-type 908 Termostat pokojowy z programatorem tygodniowym ze zdalną komunikacją str. 111 Evo System Sterownik systemów grzewczych str. 106 Nabilaton M3+ Sterownik obiegów grzewczych str. 108 Akcesoria Oznaczenia Opis NAB-3W-F-25 Zawór trójdrogowy 1" Więcej informacji str. 112 NAB-3W-F-40 Zawór trójdrogowy 1 1/2 " str. 112 NAB-9108-230 Siłownik do zaworów trójdrogowych str. 113 Akcesoria montowane na zamówienie w pompie ciepła Oznaczenia Opis Moduł internetowy Pompa ciepła wyposażona w moduł internetowy Modbus RS-232 Pompa ciepła wyposażona w moduł komunikacyjny Modbus RS-232 Modbus RS-485 Pompa ciepła wyposażona w moduł komunikacyjny Modbus RS-485 33 Przykładowe rozwiązania 36 1 szt. 1 szt. Zasobnik CWU LSX Filtr siatkowy typu Y Filtr siatkowy typu Y Zawór odcinający Zawór odcinający Zbiornik buforowy Zawór bezpieczeństwa Zawór zwrotny Naczynie wzbiorcze Zawór trójdrogowy 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. wodociąg 4. 6. 12. 7. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOCA30U-24HFN1-QRD0 H800Si Moc grzewcza 7,1 kW 6. 6. 11. 7. 7. GRZ 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOD30U-36HFN1-RRD0 H1100Si Moc grzewcza 12,8 kW 5. 10. 10. 10. 7. 7. 3. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-48HFN1-RRD0 H1400Si Moc grzewcza 17,0 kW 7. H1500Si Moc grzewcza 19,1 kW 8. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-55HFN1-RRD0 7. T 7. 7. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MV5-X252W/V2GN1 H1600Si Moc grzewcza 28,0 kW Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1 szt. 2 szt. 3 szt. 9 szt. 4 szt. 1 szt. 1 szt. 1 szt. 1 szt. Jednostka zewnętrzna ilość 1 szt. 2. Element instalacji 9. Wewnętrzny moduł hydrauliczny 11. 1. 1. L.p. 2. JEDNOSTKA ZEWNĘTRZNA T 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X280W/V2GN1 H1800Si Moc grzewcza 33,6 kW Tzrs Pco1 Tco1 Twe1 OBIEG Z OGRZEWANIEM GRZEJNIKOWYM Tzew 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X400W/V2GN1 H2100Si Moc grzewcza 44,9 kW STEROWNIK NABILATON M3+ Zco2 Pco2 Tco2 Twe2 OBIEG Z OGRZEWANIEM PODŁOGOWYM FCU 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X450W/V2GN1 H2200Si Moc grzewcza 49,6 kW Zco3 Pco3 Tco2 Twe3 OBIEG Z KLIMAKONWEKTORAMI SCHEMAT KOTŁOWNI 1 Filtr siatkowy typu Y Zawór odcinający Zawór odcinający Zbiornik buforowy Zawór bezpieczeństwa Zawór zwrotny Naczynie wzbiorcze Zawór trójdrogowy 5. 6. 7. 8. 9. 10. 11. 12. 37 2 szt. 1 szt. 2 szt. 3 szt. 9 szt. 4 szt. 1 szt. 1 szt. 1 szt. 1. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOCA30U-24HFN1-QRD0 H800Si 6. 6. wodociąg 4. 6. 12. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOD30U-36HFN1-RRD0 H1100Si Moc grzewcza 12,8 kW Kocioł / Kominek z płaszczem wodnnym 6. 13. Moc grzewcza 7,1 kW 13. 7. 11. 7. 7. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-48HFN1-RRD0 H1400Si 7. GRZ 7. Moc grzewcza 17,0 kW 5. 10. 10. 10. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-55HFN1-RRD0 H1500Si Moc grzewcza 19,1 kW 3. 8. T 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MV5-X252W/V2GN1 H1600Si Moc grzewcza 28,0 kW 7. 7. Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. Zawór zwrotny 1 szt. Filtr siatkowy typu Y 4. 13. 1 szt. Zasobnik CWU LSX 3. 1 szt. Jednostka zewnętrzna 2. 1 szt. ilość 9. Wewnętrzny moduł hydrauliczny Element instalacji 2. JEDNOSTKA ZEWNĘTRZNA 11. 1. L.p. T 1" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X280W/V2GN1 H1800Si Moc grzewcza 33,6 kW 7. 7. 1" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X400W/V2GN1 H2100Si Moc grzewcza 44,9 kW Tzrs Pco1 Tco1 Twe1 Zco2 Pco2 Tco2 Twe2 Tzew OBIEG Z OGRZEWANIEM PODŁOGOWYM 1" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X450W/V2GN1 H2200Si Moc grzewcza 49,6 kW STEROWNIK NABILATON M3+ OBIEG Z OGRZEWANIEM GRZEJNIKOWYM SCHEMAT KOTŁOWNI 2 38 1 szt. 1 szt. Zasobnik CWU LSX Filtr siatkowy typu Y Filtr siatkowy typu Y Zawór odcinający Zawór odcinający Zbiornik buforowy Zawór bezpieczeństwa Zawór zwrotny Naczynie wzbiorcze Zawór trójdrogowy Czujnik temperatury 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOCA30U-24HFN1-QRD0 H800Si 6. 6. wodociąg 4. 6. 12. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOD30U-36HFN1-RRD0 H1100Si Moc grzewcza 12,8 kW Kocioł / Kominek z płaszczem wodnnym 6. 10 . Moc grzewcza 7,1 kW 10 . 7. 11. 7. 7. 7. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-48HFN1-RRD0 H1400Si Moc grzewcza 17,0 kW 5. 10. 10. 10. 7. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-55HFN1-RRD0 H1500Si Moc grzewcza 19,1 kW 3. 10. 10. 8. 7. 7. Wymiennik basenowy 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MV5-X252W/V2GN1 H1600Si Moc grzewcza 28,0 kW 7. 7. 12. Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1 szt. 2 szt. 1 szt. 5 szt. 9 szt. 4 szt. 1 szt. 1 szt. 1 szt. 1 szt. Jednostka zewnętrzna 2. ilość 1 szt. Wewnętrzny moduł hydrauliczny Element instalacji 9. 1. L.p. 2. JEDNOSTKA ZEWNĘTRZNA 11. 1. GRZAŁKA T 7. 7. BASEN 1 1/2" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X280W/V2GN1 H1800Si Moc grzewcza 33,6 kW T 1 1/2" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X400W/V2GN1 H2100Si Moc grzewcza 44,9 kW Tzrs Pco1 Tco1 Twe1 Zco2 Pco2 Tco2 Twe2 Tzew OBIEG Z OGRZEWANIEM PODŁOGOWYM 1 1/2" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X450W/V2GN1 H2200Si Moc grzewcza 49,6 kW STEROWNIK NABILATON M3+ OBIEG Z OGRZEWANIEM GRZEJNIKOWYM SCHEMAT KOTŁOWNI 3 1 szt. 1 szt. Zasobnik CWU LSX Filtr siatkowy typu Y Filtr siatkowy typu Y Zawór odcinający Zawór odcinający Zbiornik buforowy Zawór bezpieczeństwa Zawór zwrotny Naczynie wzbiorcze Zawór trójdrogowy 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 7. 13. 6. Kocioł / Kominek z płaszczem wodnnym 6. 13. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOD30U-36HFN1-RRD0 H1100Si Moc grzewcza 12,8 kW 7. 14. 5. 7. MOCA30U-24HFN1-QRD0 H800Si Moc grzewcza 7,1 kW 9. 9. 11. 11. 1. 10. Wodociąg 10. 10. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-48HFN1-RRD0 H1400Si Moc grzewcza 17,0 kW 6. 4. 6. 12. 5. 10. 11. 7. THW5 Grzałka H1500Si Moc grzewcza 19,1 kW 7. 15. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-55HFN1-RRD0 7. 7. 7. 10. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MV5-X252W/V2GN1 H1600Si Moc grzewcza 28,0 kW 3. Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 2 szt. 1 szt. 5 szt. 11 szt. 3 szt. 2 szt. 1 szt. 1 szt. 1 szt. Jednostka zewnętrzna ilość 1 szt. 2. Element instalacji Wewnętrzny moduł hydrauliczny 2. JEDNOSTKA ZEWNĘTRZNA 1. L.p. Kolektor słoneczny T 7. 8. 10. 7. 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X280W/V2GN1 H1800Si Moc grzewcza 33,6 kW 7. THW2 . 12. Wymiennik basenowy 7. T Tzrs 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X400W/V2GN1 H2100Si Moc grzewcza 44,9 kW 7. 7. Basen Twe1 Twe2 Tzew H2200Si Moc grzewcza 49,6 kW 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X450W/V2GN1 Pco2 Zco2 Tco2 OBIEG Z OGRZEWANIEM PODŁOGOWYM STEROWNIK NABILATON M3+ Pco1 Tco1 OBIEG Z OGRZEWANIEM GRZEJNIKOWYM SCHEMAT KOTŁOWNI 4 39 40 1 szt. 1 szt. Zasobnik CWU LSX Filtr siatkowy typu Y Filtr siatkowy typu Y Zawór odcinający Zawór odcinający Zbiornik buforowy Zawór bezpieczeństwa Zawór zwrotny Naczynie wzbiorcze Zawór trójdrogowy 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 9. 6. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOCA30U-24HFN1-QRD0 H800Si Moc grzewcza 7,1 kW 11. 1. 6. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOD30U-36HFN1-RRD0 H1100Si 12. 7. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-48HFN1-RRD0 H1400Si 7. THW5 Grzejnik 7. 3. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-55HFN1-RRD0 H1500Si Moc grzewcza 19,1 kW 11. 7. 5. 10. 7. 10. 10. Moc grzewcza 17,0 kW Wodociąg 4. 6. 6. Moc grzewcza 12,8 kW 4. 6. 6. 1. 7. 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MV5-X252W/V2GN1 H1600Si Moc grzewcza 28,0 kW 7. THW2 Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1 szt. 1 szt. 3 szt. 9 szt. 3 szt. 1 szt. 1 szt. 1 szt. 1 szt. Jednostka zewnętrzna 2. ilość 1 szt. Wewnętrzny moduł hydrauliczny Element instalacji 2. JEDNOSTKA ZEWNĘTRZNA 1. L.p. 2. JEDNOSTKA ZEWNĘTRZNA T 8. . 7. 7. 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X280W/V2GN1 H1800Si Moc grzewcza 33,6 kW T 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X400W/V2GN1 H2100Si 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X450W/V2GN1 H2200Si Moc grzewcza 49,6 kW STEROWNIK NABILATON M3+ Pco2 Zco2 Pco1 Tzew Tco2 Twe2 OBIEG Z OGRZEWANIEM PODŁOGOWYM Tco1 Moc grzewcza 44,9 kW Tzrs Twe1 OBIEG Z OGRZEWANIEM GRZEJNIKOWYM SCHEMAT KOTŁOWNI 5 1 szt. 1 szt. Zasobnik CWU LSX Filtr siatkowy typu Y Filtr siatkowy typu Y Zawór odcinający Zawór odcinający Zbiornik buforowy Zawór bezpieczeństwa Zawór zwrotny Naczynie wzbiorcze Zawór trójdrogowy Czujnik temperatury 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOCA30U-24HFN1-QRD0 H800Si Moc grzewcza 7,1 kW 7. 9. 6. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOD30U-36HFN1-RRD0 H1100Si 7. 7. 3. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-48HFN1-RRD0 H1400Si Moc grzewcza 17,0 kW 11. 7. 12. THW5 5. 10. 6. Moc grzewcza 12,8 kW 6. 11. 6. Wodociąg 6. 1. 6. 1. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MOE30U-55HFN1-RRD0 H1500Si Moc grzewcza 19,1 kW 8. 1" 1" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1" 3/4" 1" LSX-300XP/SD15B11 MV5-X252W/V2GN1 H1600Si Moc grzewcza 28,0 kW 7. THW2 7. Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1 szt. 1 szt. 1 szt. 3 szt. 9 szt. 3 szt. 1 szt. 1 szt. 1 szt. 1 szt. Jednostka zewnętrzna 2. ilość 1 szt. Wewnętrzny moduł hydrauliczny Element instalacji 2. 2. 1. L.p. min. 500mm JEDNOSTKA ZEWNĘTRZNA JEDNOSTKA ZEWNĘTRZNA T T 1 1/2" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X280W/V2GN1 H1800Si Moc grzewcza 33,6 kW 7. 7. 1 1/2" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X400W/V2GN1 H2100Si Twe2 1 1/2" 1 1/2" - 3/4" - 3/4' dobrać 3/4" dobrać 300 l 3/4" 1 1/2" 3/4" 1 1/2" LSX-300XP/SD15B11 MV5-X450W/V2GN1 H2200Si Moc grzewcza 49,6 kW Tzew Pco2 Zco2 Tco2 OBIEG Z OGRZEWANIEM PODŁOGOWYM STEROWNIK NABILATON M3+ Pco1 Tco1 Moc grzewcza 44,9 kW Tzrs Twe1 OBIEG Z OGRZEWANIEM GRZEJNIKOWYM SCHEMAT KOTŁOWNI 6 41 M-THERMAL TECHNOLOGIA INWERTEROWA Wykres porównania technologii inwerterowej i włącz-wyłącz Temperatura [°C] Zwiększenie prędkości obrotowej silnika sprężarki poprzez sterowanie częstotliwością pracy zapewnia dużą moc podczas rozruchu, doprowadza temperaturę do strefy komfortu szybciej niż w przypadku jednostek bez inwertera. Schłodzenie nagrzanych oraz ogrzanie chłodnych pomieszczeń realizowane jest szybciej i ze zwiększoną skutecznością. Częstotliwość pracy silnika sprężarki oraz zmiana temperatury w pomieszczeniu są monitorowane w celu wyznaczenia najefektywniejszego przebiegu fali dla utrzymania temperatury w strefie komfortu. Pozwala to wyeliminować duże wahania temperatury, charakterystyczne dla systemów typu włącz-wyłącz oraz gwarantuje przyjemne, komfortowe warunki w pomieszczeniu. Inwerter - mała różnica temperatur Czas Inwerter pozwala szybko osiągnąć docelową temperaturę Brak inwertera - duże wahania temperatury Inwerter Temperatura zadana Brak inwertera WYSOKA EFEKTYWNOŚĆ ENERGETYCZNA Zastosowanie najnowszych technologii inwerterowych umożliwia automatyczną regulację obciążenia urządzeń zgodnie z zapotrzebowaniem. Pozwala to osiągnąć wysokie parametry według klasyfikacji energoosz- czędności, przyczyniając się do obniżenia zużycia energii w domach jednorodzinnych i wielu innych obiektach. Porównanie sprawności energetycznej 6 5 COP 4 3 2 4,80 4,61 4,42 4,62 4,50 4,17 4,11 4 6 8 10 12 14 16 1 0 Wydajność grzewcza [kW] 42 STAŁA WYDAJNOŚĆ GRZEWCZA SYSTEMU 8 Wydajność grzewcza [kW] Pompy ciepła Midea wyposażone są w system pozwalający utrzymać stałą wydajność grzewczą do temperatury zewnętrznej -15˚C, zapewniając komfort cieplny dla budynku i jego użytkowników w skrajnie niekorzystnych warunkach atmosferycznych. 6 4 2 0 -25 -20 -15 -10 -5 0 5 10 Temperatura zewnętrzna [°C] WYMIENNIK ZE STALI NIERDZEWNEJ Wymiennik ze stali nierdzewnej w klasie odporności ASI 316 oraz klasie odporności lutu ASI 316 L pozwala na pracę pompy ciepła w środowisku agresywnym, czyli przy zastosowaniu roztworu glikolu lub do ogrzewania chlorowanej wody basenowej. TRYB ANTYLEGIONELLA Pompy ciepła Midea wyposażono w program zwalczający bakterie Legionella. Urządzenie co tydzień realizuje przegrzew zasobnika CWU powyżej 70˚C, chroniąc ciepłą wodę użytkową przed wystąpieniem szczepu bakterii Legionella. Bakteria Legionella ginie natychmiast. 90% bakterii Legionella ginie po 2 min. Temperatura idealna dla rozmnażania się bakterii Legionella. Bakteria Legionella istnieje, ale jest nieaktywna. 43 SYSTEM M-THERMAL Klimakonwektory Ogrzewanie podłogowe 44 Kolektor słoneczny Zasobnik Zestaw solarny Pompa solarna Jednostka wewnętrzna Jednostka zewnętrzna 45 M-THERMAL WSPÓŁPRACA Z SYSTEMEM SOLARNYM W swojej ofercie firma Nabilaton posiada zestaw do współpracy z systemem solarnym. Pozwala on w łatwy sposób korzystać z odnawialnego źródła energii, jakim są panele solarne. Pompa ciepła zapewnia ogrzewanie ciepłej wody użytkowej w okresach kiedy instalacja solarna nie jest w stanie dostarczyć odpowiedniej ilości ciepła. W ten sposób pozyskujemy darmową energię cieplną, zwiększając oszczędności w kosztach eksploatacji budynku ze stałym dostępem do ciepłej wody użytkowej. Pompy ciepła standardowo wyposażone są w automatykę pozwalającą na sterowanie pompą obiegu solarnego. Zestaw do systemu solarnego instalowany jest na zasobniku CWU. Pozwala to na oszczędność miejsca i ogranicza prace montażowe. 1. Panel solarny 2. Jednostka zewnętrzna MHA 3. Zestaw pompowy instalacji solarnej 4. Zestaw solarny zasobnika CWU TMK 5. Zasobnik CWU LSX 6. Jednostka wewnętrzna SMK 1 Instalacja CO 2 3 4 5 6 STEROWNIK Z PROGRAMATOREM TYGODNIOWYM Pompy ciepła standardowo wyposażone są w sterownik przewodowy w języku polskim, za pomocą którego możemy sterować współpracą urządzenia z instalacją CO i CWU, a także monitorować pracę urządzenia odczytując status pracy sprężarki czy pomp obiegowych. Sterownik wyposażono w programator tygodniowy w celu dostosowania urządzenia do potrzeb indywidualnych klienta. PRACA W NISKICH TEMPERATURACH System grzewczy wykorzystujący pompy ciepła Nabilaton pozwala na skuteczne i efektywne ogrzewanie budynku w temperaturach poniżej -20˚C, co sprawia, że mogą pracować w każdych warunkach zewnętrznych występujących w Polsce. 46 SPECYFIKACJA TECHNICZNA Model M-Thermal 41 M-Thermal 61 M-Thermal 81 Wydajność grzewcza A7/W35* kW 4,5 6,1 8,0 Pobór mocy A7/W35* kW 0,93 1,33 1,80 COP dla A7/W35* - 4,80 4,61 4,42 Klasa efektywności energetycznej - A++ A++ A++ SMK-80/CD30GN1-B SMK-80/CD30GN1-B SMK-80/CD30GN1-B 220-240/1/50 220-240/1/50 220-240/1/50 Jednostka wewnętrzna Zasilanie V/Ph/Hz Zabezpieczenie elektryczne Wymiary A 32 32 32 wysokość mm 690 690 690 głębokość mm 427 427 427 szerokość mm 400 400 400 kg 43 43 43 Masa Poziom ciśnienia akustycznego Zakres temperatury wody na zasileniu grzanie chłodzenie 27 27 27 ⁰C 25 ~ 60 25 ~ 60 25 ~ 60 ⁰C 7 ~ 25 7 ~ 25 7 ~ 25 cal (mm) 1 (DN25) 1 (DN25) 1 (DN25) producent - Alfa Laval Alfa Laval Alfa Laval typ - płytowy płytowy płytowy MHA-V4W/D2N1 MHA-V6W/D2N1 MHA-V8W/D2N1 220-240/1/50 220-240/1/50 220-240/1/50 Podłączenie instalacji wodnej (wlot/wylot) Wymiennik ciepła dB(A) Jednostka zewnętrzna Zasilanie V/Ph/Hz Zabezpieczenie elektryczne Wymiary A 40 40 40 wysokość mm 862 862 964 głębokość mm 355 355 396 szerokość mm 975 975 1074 Masa kg 56,8 56,8 75,8 dB(A) 51 53 53 typ - Twin Rotary Twin Rotary Twin Rotary technologia - inverter inverter inverter ⁰C -20 ~ 35 -20 ~ 35 -20 ~ 35 ciecz/gaz mm Φ9.52/Φ15.9 Φ9.52/Φ15.9 Φ9.52/Φ15.9 typ - R410A R410A R410A ilość kg 2,5 2,5 2,8 Poziom ciśnienia akustycznego Sprężarka Rekomendowany zakres pracy Orurowanie chłodnicze Czynnik chłodniczy Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 7⁰C, Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 47 SPECYFIKACJA TECHNICZNA Model M-Thermal 101 M-Thermal 121 M-Thermal 141 Wydajność grzewcza A7/W35* kW 10,1 12,2 14,3 Pobór mocy A7/W35* kW 2,19 2,71 3,43 COP dla A7/W35* - 4,62 4,50 4,17 Klasa efektywności energetycznej - A++ A++ A+ SMK-160/CD30GN1-B SMK-160/CD30GN1-B SMK-160/CD30GN1-B 220-240/1/50 220-240/1/50 220-240/1/50 Jednostka wewnętrzna Zasilanie V/Ph/Hz Zabezpieczenie elektryczne Wymiary A 32 32 32 wysokość mm 690 690 690 głębokość mm 427 427 427 szerokość mm 400 400 400 kg 54 54 54 Masa Poziom ciśnienia akustycznego Zakres temperatury wody na zasileniu grzanie chłodzenie 27 27 27 ⁰C 25 ~ 60 25 ~ 60 25 ~ 60 ⁰C 7 ~ 25 7 ~ 25 7 ~ 25 cal (mm) 1 (DN25) 1 (DN25) 1 (DN25) producent - Alfa Laval Alfa Laval Alfa Laval typ - płytowy płytowy płytowy MHA-V10W/D2N1 MHA-V12W/D2N1 MHA-V14W/D2N1 220-240/1/50 220-240/1/50 220-240/1/50 Podłączenie instalacji wodnej (wlot/wylot) Wymiennik ciepła dB(A) Jednostka zewnętrzna Zasilanie V/Ph/Hz Zabezpieczenie elektryczne Wymiary A 40 40 bd* wysokość mm 1327 1327 1327 głębokość mm 320 320 320 szerokość mm 900 900 900 Masa Poziom ciśnienia akustycznego Sprężarka typ technologia Czynnik chłodniczy 99,2 99,2 99,2 54 55 58 - Twin Rotary Twin Rotary Twin Rotary - Inverter Inverter inverter ⁰C -20 ~ 35 -20 ~ 35 -20 ~ 35 ciecz/gaz mm Φ9.52/Φ15.9 Φ9.52/Φ15.9 Φ9.52/Φ15.9 typ - R410A R410A R410A ilość kg 3,9 3,9 3,9 Rekomendowany zakres pracy Orurowanie chłodnicze kg dB(A) Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika ³0/35⁰C, temperatura powietrza zewnętrznego 7⁰C. Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). W celu sprawdzenia zgodności opcji, należy skorzystać z programu doboru, cennika, lub skontaktować się z Doradcą Techniczno-Handlowym. 48 Model M-Thermal 123 M-Thermal 143 M-Thermal 161 M-Thermal 163 Wydajność grzewcza A7/W35* kW 12,5 14,4 16,0 16,1 Pobór mocy A7/W35* kW 2,74 3,23 3,89 3,76 COP dla A7/W35* - 4,54 4,45 4,11 4,28 Klasa efektywności energetycznej - A++ A+ A+ A+ SMK-160/CSD45GN1-B SMK-160/CSD45GN1-B SMK-160/CD30GN1-B SMK-160/CSD45GN1-B 380-415/3/50 380-415/3/50 220-240/1/50 380-415/3/50 Jednostka wewnętrzna Zasilanie V/Ph/Hz Zabezpieczenie elektryczne Wymiary A 15 15 32 15 wysokość mm 690 690 690 690 głębokość mm 427 427 427 427 szerokość mm 400 400 400 400 kg 54 54 54 54 Masa Poziom ciśnienia akustycznego Zakres temperatury wody na zasileniu grzanie chłodzenie 27 27 27 27 ⁰C 25 ~ 60 25 ~ 60 25 ~ 60 25 ~ 60 ⁰C 7 ~ 25 7 ~ 25 7 ~ 25 7 ~ 25 cal (mm) 1 (DN25) 1 (DN25) 1 (DN25) 1 (DN25) producent - Alfa Laval Alfa Laval Alfa Laval Alfa Laval typ - płytowy płytowy płytowy płytowy MHA-V12W/D2RN1 MHA-14W/D2RN1 MHA-V16W/D2N1 MHA-16W/D2RN1 380-415/3/50 380-415/3/50 220-240/1/50 380-415/1/50 Podłączenie instalacji wodnej (wlot/wylot) Wymiennik ciepła dB(A) Jednostka zewnętrzna Zasilanie V/Ph/Hz Zabezpieczenie elektryczne Wymiary A bd* bd* bd* bd* wysokość mm 1327 1327 1327 1327 głębokość mm 320 320 320 320 szerokość mm 900 900 900 900 Masa Poziom ciśnienia akustycznego Sprężarka typ technologia Czynnik chłodniczy 109,0 109,0 99,2 109,0 55 58 60 60 - Twin Rotary Twin Rotary Twin Rotary Twin Rotary - Inverter Inverter Inverter inverter ⁰C -20 ~ 35 -20 ~ 35 -20 ~ 35 -20 ~ 35 ciecz/gaz mm Φ9.52/Φ15.9 Φ9.52/Φ15.9 Φ9.52/Φ15.9 Φ9.52/Φ15.9 typ - R410A R410A R410A R410A ilość kg 4,2 4,2 3,9 4,2 Rekomendowany zakres pracy Orurowanie chłodnicze kg dB(A) Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 7⁰C. Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). W celu sprawdzenia zgodności opcji, należy skorzystać z programu doboru, cennika, lub skontaktować się z Doradcą Techniczno-Handlowym. 49 AKCESORIA Akcesoria Oznaczenia Opis S-type 816 Prosty termostat pokojowy Więcej informacji str. 110 W-type 908 Termostat pokojowy z programatorem tygodniowym str. 110 SD-type 816 Prosty termostat pokojowy ze zdalną komunikacją str. 111 KD-type 918 Termostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją str. 111 WD-type 908 Termostat pokojowy z programatorem tygodniowym ze zdalną komunikacją str. 111 Evo System Sterownik systemów grzewczych str. 106 Nabilaton M3+ Sterownik obiegów grzewczych str. 108 Akcesoria Oznaczenia Opis NAB-3W-F-25 Zawór trójdrogowy 1" str. 112 NAB-3W-F-40 Zawór trójdrogowy 1 1/2 " str. 112 NAB-9108-230 Siłownik do zaworów trójdrogowych str. 113 50 Więcej informacji Przykładowe rozwiązania 51 52 19 21 20 2.9 2.8 2.1 2.1 2.7 16 19 2.3 2.6 2.10 Przyłącza instalacji freonowej 3 Sterownik 5 Zbiornik buforowy 6 Sprzęgło hydrauliczne 6.1 Odpowietrznik 6.2 Zawór spustowy 7 P_o - pompa obiegowa 14 Naczynie wzbiorcze 16 Filtr 19 Kulowy zawór odcinający 20 Zawór napełniający Modbus 2.4 2.5 5 24 3 6 7 21 Zawór spustowy 24 Termostat pokojowy 25 Rozdzielacz FHL Ogrzewanie podłogowe 6.2 6.1 14 Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1Jednostka zewnętrzna 2 Jednostka wewnętrzna 2.1 Wbudowana pompa cyrkulacyjna 2.2 Płytowy wymiennik ciepła 2.3 Grzałka elektryczna 2.4 Manometr 2.5 Odpowietrznik 2.6 Naczynie wzbiorcze 2.7 Zawór bezpieczeństwa 2.8 Wlot wody 2.9 Wylot wody 1 2.10 2.2 2 FHL1 FHL2 25 FHLn SCHEMAT KOTŁOWNI 1 19 19 16 21 20 2.9 2.8 2.1 2.1 2.7 2.3 2.6 5 6 6.2 6.1 24B 24A 2.10 Przyłącza instalacji freonowej 3 Sterownik 5 Zbiornik buforowy 6 Sprzęgło hydrauliczne 6.1 Odpowietrznik 6.2 Zawór spustowy 7 P_o - pompa obiegowa 8 SV2 – zawór 2-drogowy 9 Zespół mieszający 9.1 Zawór mieszający 9.2 P_c – pompa zespołu mieszającego Modbus 2.4 2.5 3 14 8 M 9 9.1 9.2 14 Naczynie wzbiorcze 16 Filtr 19 Kulowy zawór odcinający 20 Zawór napełniający 21 Zawór spustowy 24 Termostat pokojowy 25 Rozdzielacz 26 Zawór bypass FCU Klimakonwektor FHL Ogrzewanie podłogowe 7 Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1Jednostka zewnętrzna 2Jednostka wewnętrzna 2.1 Wbudowana pompa cyrkulacyjna 2.2 Płytowy wymiennik ciepła 2.3 Grzałka elektryczna 2.4 Manometr 2.5 Odpowietrznik 2.6 Naczynie wzbiorcze 2.7 Zawór bezpieczeństwa 2.8 Wlot wody 2.9 Wylot wody 1 2.10 2.2 2 B A FHL1 FCU1 25 FHL2 FCU2 25 FHLn FCUn 26 SCHEMAT KOTŁOWNI 2 53 54 4 19 20 2.9 2.8 5 21 19 16 2.1 2.1 2.7 2.6 2.3 6.2 6 6.1 3 2.10 Przyłącza instalacji freonowej 3 Sterownik 4 SV1 – Zawór 3-drogowy 5 Zbiornik buforowy 6 Sprzęgło hydrauliczne 6.1 Odpowietrznik 6.2 Zawór spustowy 7 P_o - pompa obiegowa 10 P_s – pompa solarna 11 P_d – pompa cylkulacyjna CWU 12 T5 – czujnik temperatury zasobnika CWU Modbus 2.10 2.4 2.2 2 2.5 14 FHL1 M2 T2 10 Tn 15.2 15.1 12 15.3 15 FHLn 26 17 17 11 22 23 22 Zasilanie z sieci wodociągowej 23 Odbiornik CWU 25 Rozdzielacz 26 Zawór bypass SP Panel solarny AHS Biwalentne źródło ciepła FCU Klimakonwektor RU Grzejnik FHL Ogrzewanie podłogowe Mn 25 FHL2 14 Naczynie wzbiorcze 15 Zasobnik CWU 15.1 TBH – Grzałka elektryczna zasobnika CWU 15.2 Wężownica podgrzewu CWU przez system grzewczymi 15.3 Wężownica solarna 16 Filtr 17 Zawór zwrotny 19 Kulowy zawór odcinający 20 Zawór napełniający 21 Zawór spustowy 7 M1 T1 Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1Jednostka zewnętrzna 2Jednostka wewnętrzna 2.1 Wbudowana pompa cyrkulacyjna 2.2 Płytowy wymiennik ciepła 2.3 Grzałka elektryczna 2.4 Manometr 2.5 Odpowietrznik 2.6 Naczynie wzbiorcze 2.7 Zawór bezpieczeństwa 2.8 Wlot wody 2.9 Wylot wody 1 SP SCHEMAT KOTŁOWNI 3 2.1 2.1 19 20 2.9 2.8 4 2.4 2.7 5 21 16 19 2.3 2.6 2.10 Przyłącza instalacji freonowej 3 Sterownik 4 SV1 – Zawór 3-drogowy 5 Zbiornik buforowy 6 Sprzęgło hydrauliczne 6.1 Odpowietrznik 6.2 Zawór spustowy 7 P_o - pompa obiegowa 8 SV2 – zawór 2-drogowy 10 P_s – pompa solarna 11 P_d – pompa cylkulacyjna CWU Modbus 2.10 2.2 2.5 2 6 6.2 6.1 24 25 3 14 FHL1 FCU1 25 10 FHL2 FCU2 25 12 T5 – czujnik temperatury zasobnika CWU 14 Naczynie wzbiorcze 15 Zasobnik CWU 15.1 TBH – Grzałka elektryczna zasobnika CWU 15.2Wężownica podgrzewu CWU przez system grzewczymi 15.3 Wężownica solarna 16 Filtr 17 Zawór zwrotny 19 Kulowy zawór odcinający 20 Zawór napełniający 7 8 M Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1Jednostka zewnętrzna 2Jednostka wewnętrzna 2.1 Wbudowana pompa cyrkulacyjna 2.2 Płytowy wymiennik ciepła 2.3 Grzałka elektryczna 2.4 Manometr 2.5 Odpowietrznik 2.6 Naczynie wzbiorcze 2.7 Zawór bezpieczeństwa 2.8 Wlot wody 2.9 Wylot wody 1 SP 17 17 11 22 23 21 Zawór spustowy 22 Zasilanie z sieci wodociągowej 23 Odbiornik CWU 24 Termostat pokojowy 25 Rozdzielacz 26 Zawór bypass SP Panel solarny FCU Klimakonwektor FHL Ogrzewanie podłogowe 15.1 15.3 15.2 12 15 FHLn FCUn 26 SCHEMAT KOTŁOWNI 4 55 56 19 21 20 16 19 2.10 Przyłącza instalacji freonowej 3 Sterownik 5 Zbiornik buforowy 6 Sprzęgło hydrauliczne 6.1 Odpowietrznik 6.2 Zawór spustowy 7 P_o - pompa obiegowa 13 Czujnik temperatury 14 Naczynie wzbiorcze 16 Filtr 17 Zawór zwrotny Modbus 2.1 2.1 2.7 2.3 2.6 2.9 2.8 2.4 2.5 5 17 18 17 3 AHS 6 6.2 6.1 7 18 Elektroniczny zawór odcinający 19 Kulowy zawór odcinający 25 Rozdzielacz AHS Biwalentne źródło ciepła FHL Ogrzewanie podłogowe 13 14 Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1Jednostka zewnętrzna 2Jednostka wewnętrzna 2.1 Wbudowana pompa cyrkulacyjna 2.2 Płytowy wymiennik ciepła 2.3 Grzałka elektryczna 2.4 Manometr 2.5 Odpowietrznik 2.6 Naczynie wzbiorcze 2.7 Zawór bezpieczeństwa 2.8 Wlot wody 2.9 Wylot wody 1 2.10 2.2 2 FHL1 FHL2 25 FHLn SCHEMAT KOTŁOWNI 5 2.1 2.1 2.7 19 20 5 21 16 19 2.3 2.6 2.9 2.8 4 2.4 2.5 2.10 Przyłącza instalacji freonowej 3 Sterownik 4 SV1 – Zawór 3-drogowy 5 Zbiornik buforowy 6 Sprzęgło hydrauliczne 6.1 Odpowietrznik 6.2 Zawór spustowy 7 P_o - pompa obiegowa 8 SV2 – zawór 2-drogowy 10 P_s – pompa solarna 11 P_d – pompa cylkulacyjna CWU Modbus 2.10 2.2 2 6 6.2 6.1 24 25 3 14 FHL1 FCU1 25 25 10 FHL2 FCU2 12 T5 – czujnik temperatury zasobnika CWU 14 Naczynie wzbiorcze 15 Zasobnik CWU 15.1 TBH – Grzałka elektryczna zasobnika CWU 15.2 Wężownica podgrzewu CWU przez system grzewczymi 15.3 Wężownica solarna 16 Filtr 17 Zawór zwrotny 19 Kulowy zawór odcinający 20 Zawór napełniający 7 8 M Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1Jednostka zewnętrzna 2Jednostka wewnętrzna 2.1 Wbudowana pompa cyrkulacyjna 2.2 Płytowy wymiennik ciepła 2.3 Grzałka elektryczna 2.4 Manometr 2.5 Odpowietrznik 2.6 Naczynie wzbiorcze 2.7 Zawór bezpieczeństwa 2.8 Wlot wody 2.9 Wylot wody 1 SP 17 17 11 22 23 21 Zawór spustowy 22 Zasilanie z sieci wodociągowej 23 Odbiornik CWU 24 Termostat pokojowy 25 Rozdzielacz SP Panel solarny FCU Klimakonwektor FHL Ogrzewanie podłogowe 15.1 15.3 15.2 12 15 FHLn FCUn SCHEMAT KOTŁOWNI 6 57 58 2.1 2.1 2.7 20 17 5 21 16 18 17 13 AHS 24 3 2.10 Przyłącza instalacji freonowej 3 Sterownik 4 SV1 – Zawór 3-drogowy 5 Zbiornik buforowy 6 Sprzęgło hydrauliczne 6.1 Odpowietrznik 6.2 Zawór spustowy 7 P_o - pompa obiegowa 10 P_s – pompa solarna 11 P_d – pompa cylkulacyjna CWU 12 T5 – czujnik temperatury zasobnika CWU 4 19 19 2.3 2.6 2.9 2.8 2.5 2.4 Modbus 2.10 2.2 2 6 7 8 M FHL 9 9.1 9.2 RU FCU 10 14 Naczynie wzbiorcze 15 Zasobnik CWU 15.1 TBH – Grzałka elektryczna zasobnika CWU 15.2 Wężownica podgrzewu CWU przez system grzewczymi 15.3 Wężownica solarna 16 Filtr 17 Zawór zwrotny 19 Kulowy zawór odcinający 20 Zawór napełniający 21 Zawór spustowy 6.2 6.1 14 Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 1Jednostka zewnętrzna 2Jednostka wewnętrzna 2.1 Wbudowana pompa cyrkulacyjna 2.2 Płytowy wymiennik ciepła 2.3 Grzałka elektryczna 2.4 Manometr 2.5 Odpowietrznik 2.6 Naczynie wzbiorcze 2.7 Zawór bezpieczeństwa 2.8 Wlot wody 2.9 Wylot wody 1 SP 17 17 11 22 23 22 Zasilanie z sieci wodociągowej 23 Odbiornik CWU 25 Rozdzielacz SP Panel solarny AHS Biwalentne źródło ciepła FCU Klimakonwektor RU Grzejnik FHL Ogrzewanie podłogowe 15.1 15.3 15.2 12 15 SCHEMAT KOTŁOWNI 7 HIWARM HiWarm HiWarm to innowacyjny system grzewczo-chłodzący z odzyskiem ciepła zamknięty w jednym urządzeniu. Zasilany z ekologicznych źródeł energii gwarantuje wysoką sprawność energetyczną. Stosować można go wszędzie tam, gdzie wymagamy komfortu - zimą w celu ogrzewania pomieszczeń, latem do chłodzenia pomieszczeń. Dodatkowym atutem urządzenia jest całkowity odzysk ciepła z pomieszczeń chłodzonych i przekazanie go do celów przygotowania ciepłej wody użytkowej. Ogrzewanie Klimatyzacja Chłodzenie Chłodzenie + osuszanie Osuszanie Produkcja ciepłej wody użytkowej 100% energii z odnawialnych źródeł Wysoka efektywność energetyczna Całkowity odzysk energii Całkowicie bezpieczny Zintegrowana instalacja hydrauliczna 59 HIWARM TECHNOLOGIA INWERTEROWA Częstotliwość pracy silnika sprężarki oraz zmiana temperatury w pomieszczeniu są monitorowane w celu wyznaczenia najefektywniejszego przebiegu fali dla utrzymania temperatury w strefie komfortu. Pozwala to wyeliminować duże wahania temperatury, charakterystyczne dla systemów typu włącz-wyłącz oraz gwarantuje przyjemne, komfortowe warunki w pomieszczeniu. WYMIENNIK ZE STALI NIERDZEWNEJ Wykres porównania technologii inwerterowej i włącz-wyłącz Temperatura [°C] Zwiększenie prędkości obrotowej silnika sprężarki poprzez sterowanie częstotliwością pracy zapewnia dużą moc podczas rozruchu, doprowadza temperaturę do strefy komfortu szybciej niż w przypadku jednostek bez inwertera. Schłodzenie nagrzanych oraz ogrzanie chłodnych pomieszczeń realizowane jest szybciej i ze zwiększoną skutecznością. Inwerter - mała różnica temperatur Inwerter pozwala szybko osiągnąć docelową temperaturę Czas Brak inwertera - duże wahania temperatury Inwerter Temperatura zadana Brak inwertera Wymiennik ze stali nierdzewnej w klasie odporności ASI 316 oraz klasie odporności lutu ASI 316 L pozwala na pracę pompy ciepła w środowisku agresywnym, czyli przy zastosowaniu roztworu glikolu lub do ogrzewania chlorowanej wody basenowej. ODZYSK CIEPŁA Jednostki HiWarm pracując w trybie odzysku ciepła jednocześnie chłodzą budynek, a odebraną energię cieplną przekazują do podgrzewu ciepłej wody użytkowej. Rozwiązanie to w efekcie daje obniżone koszty eksploatacji ponieważ nie ponosimy kosztu podgrzewu ciepłej wody użytkowej. Efektywność energetyczna urządzenia pracującego w trybie odzysku ciepła jest znacznie wyższa od urządzeń pracujących wyłącznie w trybie grzania lub chłodzenia. 9 Efektywność energetyczna 8 7 6 Sprawność grzania (COP) Sprawność chłodzenia (EER) Sprawność w trybie odzysku ciepła (COP) 5 4 3 2 1 0 HiWram 12 60 HiWram 22 HiWram 33 MOŻLIWE WARIANTY PRACY CWU Ogrzewanie Jesień/Zima ogrzewanie + CWU CWU Wiosna cwu CWU CWU Chłodzenie Lato CWU + chłodzenie CWU Chłodzenie Wiosna CWU + chłodzenie i osuszanie powietrza 61 HIWARM MY ECONOMY: SYSTEM ZARZĄDZANIA WSPÓŁPRACĄ POMPY CIEPŁA I SYSTEMU FOTOWOLTAICZNEGO Pompa ciepła System fotowoltaiczny Jedna jednostka sterująca Co to jest? Przemyślany i zaprojektowany system o wysokiej sprawności dedykowany do pracy latem i zimą na cele chłodzenia, ogrzewania i przygotowania ciepłej wody użytkowej. System synchronizuje ze sobą pracę pompy ciepła i energię elektryczną produkowaną przez system PV w stosunku do aktualnego zapotrzebowania na ciepło lub chłód w budynku, konsumując nadmiar produkowanej przez panele PV energii elektrycznej Kiedy? Podczas produkcji nadmiernej ilości energii elektrycznej przez panele fotowoltaiczne (np. podczas nieobecności użytkowników lub podczas słonecznego dnia) pompa ciepła pracuje w celu kompensacji nadwyżki pozyskanej mocy. Oszczędność energii Zero opłat administracyjnych Dlaczego? System My Economy zaprojektowano tak, aby zmaksymalizować wykorzystanie energii elektrycznej wytworzonej przez panele fotowoltaiczne w obrębie budynku i jego zapotrzebowania oraz uniknąć zwiększonych poborów energii elektrycznej z sieci energetycznej w nocy lub w trakcie pochmurnych dni. Jak? Pompa ciepła moduluje swoją wydajność w stosunku do produkcji energii elektrycznej z paneli fotowoltaicznych oraz aktualnego wymaganego obciążenia budynku. Kiedy pojawia się nadwyżka energii elektrycznej produkowanej przez system PV pompa ciepła aktywnie zmienia nastawy na zasilaniu systemu ogrzewania, chłodzenia lub produkcji CWU w celu wykorzystania nadwyżki energii. Unikalny sterownik do zarządzania całym systemem Analizator napięcia Inwerter System grzania/chłodzenia Pompa ciepła 62 Bufor SPECYFIKACJA TECHNICZNA HiWarm 012 HiWarm 022 HiWarm 033 V/Ph/Hz 230/1/50 400/3/50 400/3/50 Model Zasilanie Przepływ nominalny (dla grza nia) A7/W35* Grzanie A2/W35* Odzysk ciepła 34,88 67,23 102,45 kW 5,38 9,97 15,56 pobór mocy kW 1,13 2,22 4,46 COP - 3,62 3,68 3,87 wydajność kW 5,10 9,56 15,07 pobór mocy kW 1,35 2,74 4,19 COP - 2,94 2,99 3,04 wydajność kW 6,63 13,09 20,67 pobór mocy kW 1,75 3,74 5,64 COP - 3,48 3,48 3,57 nominalna kW 7,08 12,86 16,47 min-max kW 4,2 ~ 15,7 8,5 ~ 28,1 8,6 ~ 44,0 nominalny kW 1,25 2,68 3,56 EER - 5,98 5,70 6,06 ESEER - 8,61 6,69 6,52 Temperatura wody 55⁰C Wydajność Chłodzenie l/min wydajność Pobór mocy ErP klasa energetyczna Wymiary - A+++ A++ A++ szerokość mm 1120 1410 2000 wysokość mm 1230 1280 1512 głębokość mm 450 450 550 kg 50 100 123 chłodzenie m3/min 73 107 143 grzanie Waga Jednostka zewnętrzna Przepływ powietrza m /min 117 175 233 Poziom mocy akustycznej dB(A) 65 66 69 Poziom ciśnienia akustycznego dB(A) 37 38 41 Maksymalny prąd pracy A 21,8 23,0 33,2 Wielkość zabezpieczenia elektrycznego A 25 25 40 Orurowanie chłodnicze Ciecz/Gaz Czynnik chłodniczy 3 mm 12,7/15,88 12,7/22,22 15,88/22,22 Typ - R410A R410A R410A Ilość kg 6,5 10,5 15 Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 7⁰C, A2/W35: temperatura wody po stronie użytkownika 30/35⁰C, temperatura powietrza zewnętrznego 2⁰C. Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). Akcesoria Oznaczenia Opis S-type 816 Prosty termostat pokojowy Więcej informacji str. 110 W-type 908 Termostat pokojowy z programatorem tygodniowym str. 110 SD-type 816 Prosty termostat pokojowy ze zdalną komunikacją str. 111 KD-type 918 Termostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją str. 111 WD-type 908 Termostat pokojowy z programatorem tygodniowym ze zdalną komunikacją str. 111 Evo System Sterownik systemów grzewczych str. 106 Nabilaton M3+ Sterownik obiegów grzewczych str. 108 Akcesoria Oznaczenia Opis NAB-3W-F-25 Zawór trójdrogowy 1" Więcej informacji str. 112 NAB-3W-F-40 Zawór trójdrogowy 1 1/2 " str. 112 NAB-9108-230 Siłownik do zaworów trójdrogowych str. 113 63 Przykładowe rozwiązania 64 Średnica rurociągu PE100 ØDxs Średnica i rodzaj rurociągu Połącznie elastyczne Zawór spustowy Czujnik temperatury Zawór napełniający Zawór odpowietrzający Filtr mikrometryczny Przewody elektryczne Acc. ØDxs Filtr siatkowy Ciepła woda użytkowa Obieg grzewczy - powrót Zawór odcinający Sieć wodociągowa Obieg CWU - powrót Zawór bezpieczeństwa Zawór zwroty Obieg grzewczy - zasilanie Manometr Zawór trójdrogowy modulowany Obieg CWU - zasilanie Czujnik temperatury Obieg dolnego źródła - powrót Pompa EC T2 Pompa T Obieg dolnego źródła - zasilanie Legenda Ø 1/2" AU P T T P T C.1 T2 T1 ACS P.1 AU AS SC PDC PDC Acc. ØDxs T1 T Ø 1/2" AS P P Kolektor dolnego źródła ciepła Czujnik temperatury - buforu Czujnik temperatury CWU Ciepła Woda Użytkowa Pompa obiegu grzewczego Zasobnik CO Zasobnik Ciepłej Wody Użytkowej Wymiennik ciepłej wody użytkowej Pompa ciepła Symbolika Acc. ØDxs Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. T M Acc. ØDxs Obieg grzewczy Acc. ØDxs P.1 Naczynie wzbiorcze Jednostka zewnętrzna T Acc. ØDxs Acc. ØDxs P Acc. ØDxs Acc. ØDxs ACS SET T RSP SC T T F Acc. ØDxs Acc. ØDxs T Wodociąg Czujnik temperatury zewnętrznej SCHEMAT KOTŁOWNI 65 POMPY CIEPŁA COMBO DO CIEPŁEJ WODY UŻYTKOWEJ COMBO 190 (RSJ-15/190DRN3-D) COMBO 300 (RSJ-35/300DRN3-DS) CECHY POMP CIEPŁA POMPY CIEPŁA DO CWU • układy termodynamiczne osiągające wysokie parametry grzewcze oraz niezwykle wysokie współczynniki efektywności grzewczej - z 1 kW energii elektrycznej uzyskujemy nie mniej niż 3,6 kW energii cieplnej COP = 3,6 • temperatura ciepłej wody użytkowej bez użycia grzałek elektrycznych wynosi 60°C • praca na powietrzu świeżym z użyciem grzałek do -30°C, bez grzałek do -7°C • możliwość chłodzenia pomieszczeń powietrzem wylotowym; • wężownica z czynnikiem chłodniczym w 100% separowana od wody pitnej poprzez owinięcie jej na płaszczu zbiornika ciepłej wody użytkowej • funkcja Antilegionella – odkażanie wody zapobiegające rozwojowi bakterii Legionella • zasobnik wyposażony w dodatkową wężownice (możliwość podłączenia kolektorów słonecznych lub kotła stałopalnego - dotyczy tylko urządzenia RSJ-35/300DRN3-DS) Pompy ciepła Combo to urządzenia do podgrzewania wody użytkowej, przeznaczone do montażu wewnątrz budynku. Urządzenia te mają kształt cylindra. W dolnej części umieszczony jest zasobnik ciepłej wody użytkowej. W górnej części pompy ciepła zamontowany jest cały układ termodynamiczny podgrzewający wodę, kompresor, wymiennik, pompa obiegowa, grzałki elektryczne. 66 SPECYFIKACJA TECHNICZNA Model Zasilanie RSJ-15/190DRN3-D RSJ-35/300DRN3-DS 230/1/50 230/1/50 V/Ph/Hz Zabezpieczenie elektryczne A 20 20 Moc grzewcza W 1450 3000 W 3000 3000 W/W 3,6 3,6 Moc grzałek elektrycznych COP (EN 255-3) Rekomendowany zakres pracy ⁰C -20 ~ 43 -20 ~ 43 Wymiary (średnica/wysokość) mm 560/1680 650/1920 Pojemność zasobnika dm3 190 300 Sprężarka typ rotacyjna rotacyjna Zabezpieczenie urządzenia - Max. temperatura zasilania CWU wysokiego ciśnienia, przeciążeniowe, termiczne, ubytek czynnika, czujnik przepływu ⁰C 70 60 Przepływ powietrza 3 m /h 178/202/218 312/355/414 Poziom ciśnienia akustycznego dB(A) 41 48 Poziom mocy akustycznej dB(A) 53 60 Spręż dyspozycyjny Pa 30 30 Średnica przyłączy powietrznych mm 160 190 Maksymalna długość kanałów m 10 10 Średnica przyłączy wodnych cal (mm) 3/4 (DN20) 3/4 (DN20) Średnica przyłączy dodatkowej wężownicy cal (mm) - 3/4 (DN20) kg 94 113 Waga netto (bez wody) ELASTYCZNA INSTALACJA PRZEWODÓW Przykłady instalacji przewodów w różnych pomieszczeniach. Salon Jadalnia Zimne powietrze Wylot Wylot Wylot Wlot Przechowalnia / Pomieszczenie gospodarcze Zimne powietrze Zimne powietrze Ciepłe powietrze Ciepłe powietrze Wlot Ciepłe powietrze Wlot Piwnica Zimne powietrze Wylot Ciepłe powietrze Wlot 67 Przykładowe rozwiązania 2. Naczynie wzbiorcze Pompa obiegowa (solarna stacja pompowa) 5. 6. Zawór bezpieczeństwa Zawór zwrotny 3/4” 4. 7. Zawór odcinający 3/4” Filtr sitkowy typu Y 3/4” 3. 3. 2. Element instalacji 6. 3. 2. Pompa ciepła RSJ-35/300RDN3-DS 2. 1. 7. 2. L.p. 5. 1. 2. 4. 5. 7. 2. 2 szt. 1 szt. 2 szt. 1 szt. 2 szt. 6 szt. 1 szt. Ilość wodociąg SCHEMAT KOTŁOWNI 1 69 70 Zawór odcinający 3/4” Filtr sitkowy typu Y 3/4” Zawór zwrotny 3/4” Naczynie wzbiorcze Grupa pompowa (napęd kotła) Zawór bezpieczeństwa 3. 4. 5. 6. 7. wodociąg Pompa ciepła RSJ-35/300RDN3-DS 7. 2. 2. 3. 4. Kocioł 1. 2. 5. Element instalacji 2. 2. L.p. 1. 2. 6. 1 szt. 1 szt. 5 szt. 1 szt. 1 szt. 5 szt. 1 szt. Ilość instalacja CO instalacja CO SCHEMAT KOTŁOWNI 2 Gruntowe pompy ciepła GRUNTOWE POMPY CIEPŁA PORÓWNANIE ENE ENX GSE GSP LEW W LEW H Scroll Scroll Scroll Scroll Scroll Scroll ON/OFF Inverter ON/OFF Inverter ON/OFF ON/OFF R410a R410a R410a R410a R410a R410a Tryby pracy Ogrzewanie CO Przygotowanie CWU Chłodzenie Całkowity odzysk ciepła Podgrzew basenu Współpraca z kolektorem słonecznym Współpraca z systemem fotowoltaicznym Praca kaskadowa Komponenty Typ sprężarki Technologia sprężarki Czynnik chłodniczy Modulowana (elektroniczna) pompa obiegowa dolnego źródła w standardzie Modulowana (elektroniczna) pompa obiegowa po stronie instalacji w standardzie Elektorniczny zawór rozprężny Technologia zalanego wymiennika Sterownik Komunikacja BMS Zestaw do freecoolingu Sterowanie Odrębne nastawy temperatury dla każdego trybu pracy Tryb antylegionella Automatyka pogodowa Krzywa kompensacji temperatury zasilania Sterowanie przez internet Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. 72 GRUNTOWE POMPY CIEPŁA Gruntowe pompy ciepła czerpią energię słoneczną zmagazynowaną w gruncie. Temperatura gruntu jest stabilna w przekroju całego okresu grzewczego, co pozwala na stały odbiór ciepła. Trzeba jednak pamiętać, że grunt musi mieć możliwość regeneracji w okresie letnim, w przeciwnym wypadku możemy mieć do czynienia z wyczerpaniem jego właściwości cieplnych. Urządzenia oferowane przez firmę Nabilaton są w stanie efektywnie przekazać ciepło z gruntu o niższej temperaturze do systemu grzewczego budynku o wyższej temperaturze za pomocą ekologicznego obiegu czynnika roboczego R410A. W skład pompy ciepła wchodzi zaledwie jedna jednostka wewnętrzna z zamknię- tym obiegiem czynnika roboczego. W ofercie posiadamy pompy ciepła z płynną regulacją wydajności ze sprężarkami w technologii inwerterowej, jak również z klasycznymi sprężarkami w technologii włącz-wyłącz. Dodatkowym atutem jednostek jest fakt, że nie potrzebują one specjalnych pomieszczeń typu kotłownia, a mogą być umiejscowione w przestrzeniach nieużytkowych np. pod schodami. Oszczedzamy więc również na powierzchni budynku, która przeznaczona jest pod system grzewczy. TECHNOLOGIA INWERTEROWA Częstotliwość pracy silnika sprężarki oraz zmiana temperatury w pomieszczeniu są monitorowane w celu wyznaczenia najefektywniejszego przebiegu fali dla utrzymania temperatury w strefie komfortu. Pozwala to wyeliminować duże wahania temperatury, charakterystyczne dla systemów typu włącz-wyłącz oraz gwarantuje przyjemne, komfortowe warunki w pomieszczeniu. Wykres porównania technologii inwerterowej i włącz-wyłącz Inwerter - mała różnica temperatur Temperatura [°C] Zwiększenie prędkości obrotowej silnika sprężarki poprzez sterowanie częstotliwością pracy zapewnia dużą moc podczas rozruchu, doprowadza temperaturę do strefy komfortu szybciej niż w przypadku jednostek bez inwertera. Schłodzenie nagrzanych oraz ogrzanie chłodnych pomieszczeń realizowane jest szybciej i ze zwiększoną skutecznością. Inwerter pozwala szybko osiągnąć docelową temperaturę Czas Brak inwertera - duże wahania temperatury Inwerter Temperatura zadana Brak inwertera TECHNOLOGIA WYMIENNIKA ZATOPIONEGO (GSP) Technologia własna Galletti dająca 12% oszczędność podczas eksploatacji w stosunku do innych rozwiązań rynkowych, polega na maksymalizacji wykorzystania powierzchni wymiennika ciepła. W klasycznym rozwiązaniu wymiana ciepła następuje pomiędzy dolnym źródłem ciepła wodą i jej mieszaninami, a czynnikiem chłodniczym. Czynnik chłodniczy dostarczany do wymiennika, w postaci mieszaniny cieczy i pary. Para ma stokrotne mniejszy współczynnik pojemności cieplnej przez co praca takiego układu jest mało efektywna. Galletti rozwiązało ten problem stosując technologię wymiennika zatopionego. Czynnik chłodniczy wpływający na wymienik jest zawsze w stanie ciekłym, dzięki czemu może efektywniej odbierać ciepło z dolnego źródła. W praktyce zastosowanie tej technologii pozwala na zmniejszenie długości odwiertów dolnego źródła ciepła nawet do 30% co pozwala na oszczędności inwestycyjne. Technologia zatopionego wymiennika Czynnik chłodniczy ciecz Standardowy wymiennik Powrót do dolnego żródła Czynnik chłodniczy para + ciecz Powrót do dolnego źródła ciepła Ciecz + gaz Ciecz Czynnik chłodniczy ciecz Wymiennik ze stali nierdzewnej w klasie odporności ASI 316 oraz klasie odporności lutu ASI 316 L pozwala na pracę pompy ciepła w środowisku agresywnym, czyli przy zastosowaniu roztworu glikolu lub do ogrzewania chlorowanej wody basenowej. Zasilanie z dolnego źródła ciepła Para przegrzana Zasilanie z dolnego źródła ciepła 73 GRUNTOWE POMPY CIEPŁA KOLEKTOR POZIOMY KOLEKTOR PIONOWY Instalacja kolektora poziomego prostego polega na zakopaniu w ziemi rur polietylenowych na głębokości poniżej poziomu przemarzania gruntu. W zależności od rejonu kraju jest to głębokość od 1,2 do 2 m. Zwykle stosuje się do 6 wiązek rury polietylenowej o średnicy 3/4 do 5/4 cala. Nitki kolektora poziomego ułożone są w odległości 0,5 - 1,09 m od siebie. Modyfikacją kolektora poziomego prostego jest kolektor spiralny. Instalacja ta ma na celu zwiększenie powierzchni wymiany ciepła pomiędzy kolektorem, a ziemią. Rurki kolektora ułożone są w kształcie spirali w rowach o szerokości 80 cm, rowy są w odległości 2 m od siebie. Warto zaznaczyć, że kolektor czerpie ciepło z gruntu wykorzystując ciecz płynącą w rurach, dlatego samo zwiększanie pola powierzchni wymiany ciepła bez zwiększenia powierzchni kolektora, nie przynosi znacznego wzrostu ciepła pobieranego za pomocą nitek kolektora podczas sezonu grzewczego. Pozytywnym efektem zwiększenia ilości rurek jest zwiększenie bezwładności dolnego źródła. Najlepszym środowiskiem, w którym może zostać ułożony kolektor poziomy jest wodonośny żwir, wodonośny piasek i mocno wilgotna glina. Najgorszym środowiskiem na ułożenie kolektora jest suchy piasek. Średnio, co wynika z wykonanych badań i pomiarów, transport mocy kształtuje się na poziomie 2,5W/1m2. Sondy gruntowe ze względu na stałą i dosyć wysoką temperaturę są najlepszym źródłem energetycznym dla pomp ciepła. Jeśli nie dysponujemy dostateczną powierzchnią działki powinniśmy zainstalować rurowy wymiennik pionowy - sondę o głębokości 60 -120 m. Uzyskiwana temperatura zasilania jest dosyć stała i zawiera się w granicach 6-8°C. Uzysk energetyczny waha się w granicach 25-50W/mb odwiertu, lecz może zostać dokładniej stwierdzony dopiero w momencie wykonywania odwiertu. Do obliczeń przyjąć można wartości podane w poniższej tabeli. Do 10 m wymiana ciepła w kolektorze jest na niskim poziomie. Ponieważ temperatury zasilania pompy ciepła i gruntu są na podobnym poziomie, nie następuje wymiana energii (ciepła). Przyjmuje się, że od ok. 14 m następuje pobór energii. Ograniczeniem głębokości dla odwiertów na poziomie 125 m nie są ograniczenia techniczne, a raczej fakt, iż dla stosowanych rur PE opory przepływu znacznie wzrastają dla długości powyżej 250 mb (125x2). Wiercenie głębiej okupione byłoby nadmiernym zużyciem energii elektrycznej pomp obiegowych. Decydując się na odwierty np. 60 m należy pamiętać, że 25% takiego odwiertu jest wydatkiem nie przynoszącym żadnych korzyści energetycznych. Rodzaj gruntu Jednostkowa moc cieplna pobierana z gruntu [W/m] Suchy grunt piaszczysty 10-15 Wilgotny grunt piaszczysty 15-20 Suchy grunt gliniasty 20-25 Wilgotny grunt gliniasty 25-30 Nasycony wodą piasek/żwir 30-40 Źródło: Jednostkowa moc cieplna pobierana z gruntu w zależności od rodzaju (M. Rubik, 2006) 74 MY ECONOMY: SYSTEM ZARZĄDZANIA WSPÓŁPRACĄ POMPY CIEPŁA I SYSTEMU FOTOWOLTAICZNEGO Pompa ciepła System fotowoltaiczny Jedna jednostka sterująca Co to jest? Przemyślany i zaprojektowany system o wysokiej sprawności dedykowany do pracy latem i zimą na cele chłodzenia, ogrzewania i przygotowania ciepłej wody użytkowej. System synchronizuje ze sobą pracę pompy ciepła i energię elektryczną produkowaną przez system PV w stosunku do aktualnego zapotrzebowania na ciepło lub chłód w budynku, konsumując nadmiar produkowanej przez panele PV energii elektrycznej Kiedy? Podczas produkcji nadmiernej ilości energii elektrycznej przez panele fotowoltaiczne (np. podczas nieobecności użytkowników lub podczas słonecznego dnia) pompa ciepła pracuje w celu kompensacji nadwyżki pozyskanej mocy. Oszczędność energii Niskie rachunki Dlaczego? System My Economy zaprojektowano tak, aby zmaksymalizować wykorzystanie energii elektrycznej wytworzonej przez panele fotowoltaiczne w obrębie budynku i jego zapotrzebowania oraz uniknąć zwiększonych poborów energii elektrycznej z sieci energetycznej w nocy lub w trakcie pochmurnych dni. Jak? Pompa ciepła moduluje swoją wydajność w stosunku do produkcji energii elektrycznej z paneli fotowoltaicznych oraz aktualnego wymaganego obciążenia budynku. Kiedy pojawia się nadwyżka energii elektrycznej produkowanej przez system PV pompa ciepła aktywnie zmienia nastawy na zasilaniu systemu ogrzewania, chłodzenia lub produkcji CWU w celu wykorzystania nadwyżki energii. Unikalny sterownik do zarządzania całym systemem Analizator napięcia Inwerter System grzania/chłodzenia Pompa ciepła Bufor 75 SERIA ENE DANE OGÓLNE • możliwe 3 tryby pracy: - ogrzewanie CWU - ogrzewanie CWU z ogrzewaniem pomieszczeń - ogrzewanie CWU z chłodzeniem pomieszczeń • możliwość sterowania temperaturą zasobnika CWU • możliwość sterowania temperaturą wody w buforze instalacji grzewczej • temperatura wody grzewczej do +55°C • temperatura wody lodowej dla chłodzenia od +7°C • niezależny tryb pracy CWU • elektroniczny zawór rozprężny • lutowany płytowy wymiennik ciepła ze stali nierdzewnej wyróżniający się wysoką wydajnością wymiany cieplnej i odpornością na korozję • wbudowana pompa obiegowa EC po stronie dolnego żródła w standardzie • konstrukcyjne zabezpieczenie wymiennika przed osadzaniem się zanieczyszczeń • zaawansowane sterowanie elektroniczne, zawierające m.in. wbudowany sterownik z funkcją HiWeb pozwalający na zdalne zarządzanie urządzeniem z możliwością współpracy z BMS • ochrona przeciwprzeciążeniowa przez automatyczną modulację mocy • jednostka wewnętrzna wykorzystująca czynnik R410A Naprzemienne przygotowanie CWU i ogrzewanie budynku CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler ogrzewanie/chłodzenie podłogowe 76 woda wodociągowa Naprzemienne przygotowanie CWU i chłodzenie budynku CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler woda wodociągowa ogrzewanie/chłodzenie podłogowe Przygotowanie CWU CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler ogrzewanie/chłodzenie podłogowe woda wodociągowa 77 SPECYFIKACJA I KONFIGURACJA URZĄDZENIA Przykładowy kod doboru E N E 0 0 6 C L 6 A 7 C 0 2 G 0 2 C B G A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 POZYCJA NAZWA 1-3 Nazwa serii ENE POZYCJA NAZWA 14 OPIS Komunikacja zdalna Pompy ciepła 0 Nie załączona Model 1 Karta szereogowa rs485 (protokół Carel lub Modbus) 006 Wydajność grzewcza B0035=7,00 kW 2 Karta szeregowa Lonworks 009 Wydajność grzewcza B0035=9,10 kW 4 Karta ethernet (protokół SNMP lub BACNET) 012 Wydajność grzewcza B0035=12,8 kW 6 Karta ethernet+oprogramowanie sterujące 017 Wydajność grzewcza B0035=17,2 kW 022 Wydajność grzewcza B0035=21,5 kW 0 Brak 025 Wydajność grzewcza B0035=24,2 kW G Antywibracyjne amortyzatory gumowe 030 Wydajność grzewcza B0035=28,7 kW 033 Wydajność grzewcza B0035=32,2 kW 0 Standardowe 040 Wydajność grzewcza B0035=36,7 kW 1 Drewniana klatka z tekturą Wersja 2 Opakowanie zdatne do transportu morskiego 4-6 7 C D H W 8 Agregat chłodniczy skraplający chłodzony wodą ze studni głębinowej lub wodą z sieci wodociągowej L 9 15 Pompa ciepła z odwracalnym obiegiem (ogrzewanie i chłodzenie) Pompa ciepła bez odwracalnego obiegu (tylko ogrzewanie) 2 6 7 10 O niskim poziomie hałasu 0 230/1/50 (tylko rozmiar 006, 009, 012) 230/1/50 (tylko rozmiar 006 , 009, 012)+automatyczne wyłączniki Podstawowy+mechaniczny zawór rozprężny B Programowalny (wyświetlacz LCD 8x22)+elektroniczny zawór rozprężny C Programowalny (wyświetlacz LCD 8x22)+mehcaniczny zawór rozprężny 11 Panel zdalnego sterowania dla standardowego mikroprocesora 3 Panel zdalnego sterowania dla programowalnego mikroprocesora Termiczny zawór zwrotny po stronie dolnego źródła 0 Przepływ przeciwprądowy w trybie pompy ciepła C Przepływ przeciwprądowy w trybie chłodzenia B Zawór inwersyjny po stronie wody przy przepływie przeciwprądowym Termiczny zawór zwrotny po stronie instalacji 0 Przepływ przeciwprądowy w trybie pompy ciepła C Przepływ przeciwprądowy w trybie pompy chłodzenia B Zawór inwersyjny po stronie wody przy przepływie przeciwprądowym 20 Podstawowy+elektroniczny zawór rozprężny A Brak 2 19 400/3/50+N automatyczne wyłączniki Mikroprocesor i zawór rozprężny Sterowanie zdalne 0 18 Standardowe 400/3/50+N Opakowanie 17 Zasilanie 0 Izolacja drgań 16 Agregat chłodniczy skraplający dry-cooler lub wodna wieża chłodnicza Działanie S System naturalnego chłodzenia 0 Brak B System naturalnego chłodzenia z zaworami i wymiennikiem lutowanym G System naturalnego uszczelnionym 21 chłodzenia z zaworami i wymiennikiem Akcesoria Pompa wodna po stronie instalacji A Kondensator 0 Nie załączona B Miękki start 7 Pojedyncza pompa modulująca C Zestaw serwisowy 8 Pojedyncza pompa modulująca HP D Czujnik temperatury do zbiornika buforowego dostarczony luzem D Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej ∆T=const E ON/OFF kompresor kontroler Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej T=const F Tablica konfigurowalna alarmy cyfrowe G Czujnik temperatury zewnętrznej kompensujący wartość zadaną Pompa wodna po stronie dolnego źródła H Manometry 7 Pojedyncza pompa modulująca I Standardy inne niż 97/23/CE 8 Pojedyncza pompa modulująca HP L Układ do mierzenia wydajności C 2-drogowy zawór modulujący do regulacji skraplania/parowania M 4 złączki żeńskie do rur wodnych D 3-drogowy zawór mieszający do regulacji skraplania/parowania N 6 złączek żeńskich do rur wodnych P Sygnał wyjściowy 0-10V do regulacji procesu skraplania P Dwa ręczne zawory 4-drogowe po stronie instalacji Q Dwa automatyczne zawory 4-drogowe z siłownikami po stronie instalacji T 12 13 78 OPIS Konfiguracja hydrauliczna instalacji sanitarnej 0 Brak B Zawór 3-drogowy do instalacji sanitarnej+czujnik do zbiornika buforowego SPECYFIKACJA TECHNICZNA Model ENE006W ENE009W ENE012W ENE017W ENE022W Wydajność grzewcza B0/W35* kW 7,0 9,1 12,8 17,2 21,5 Pobór mocy elektrycznej B0/W35* kW 1,62 2,01 2,84 3,81 4,75 COP B0/W35* - 4,33 4,52 4,50 4,52 4,54 SCOP - 3,60 3,75 3,70 3,78 3,91 Klasa efektywności energetycznej - A++ A++ A++ A++ A+++ V/Ph/Hz 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 Wydajność chłodnicza B30/W7* Zasilanie kW 7,11 8,92 12,7 17,1 21 Pobór mocy elektrycznej B30/W7* kW 1,5 1,91 2,77 3,93 4,8 - 4,74 4,67 4,61 4,36 4,37 EER* Zabezpieczenie elektryczne Sprężarka A 20 25 30 15 20 Ilość szt. 1 1 1 1 1 Typ - Scroll Scroll Scroll Scroll Scroll - ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF dB(A) 64 66 66 73 70 Technologia Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary dB(A) 49 51 51 58 55 Wysokość mm 1247 1247 1247 1247 1247 Szerokość mm 803 803 803 803 803 Głębokość mm 606 606 606 606 606 kg 210 221 231 242 252 Źródło dolne cal (mm) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) Instalacja cal (mm) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) Rodzaj - R410A R410A R410A R410A R410A Ilość kg 2,7 4,0 5,0 5,5 5,6 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 79 SPECYFIKACJA TECHNICZNA Model ENE025W ENE030W ENE033W ENE040W Wydajność grzewcza B0/W35* kW 24,2 28,7 32,2 36,7 Pobór mocy elektrycznej B0/W35* kW 5,35 6,25 6,99 7,94 COP B0/W35* - 4,52 4,59 4,61 4,63 SCOP - 3,82 3,78 3,87 3,91 Klasa efektywności energetycznej - A++ A++ A+++ A+++ Zasilanie V/Ph/Hz 24,1 28,2 31,9 36 Wydajność chłodnicza B30/W7* kW 5,38 6,32 7,1 8,31 Pobór mocy elektrycznej B30/W7* kW 4,47 4,46 4,5 4,33 - 400/3/50 400/3/50 400/3/50 400/3/50 EER* Zabezpieczenie elektryczne Sprężarka A 20 25 25 30 Ilość szt. 1 1 1 1 Typ - Scroll Scroll Scroll Scroll - ON/OFF ON/OFF ON/OFF ON/OFF dB(A) 72 72 73 74 Technologia Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary dB(A) 57 57 58 59 Wysokość mm 1247 1462 1462 1462 Szerokość mm 803 804 804 804 Głębokość mm 606 607 607 607 kg 263 273 284 294 Źródło dolne cal (mm) 1 1/8 (28) 1 1/8 (28) 1 3/8 (35) 1 3/8 (35) Instalacja cal (mm) 1 1/8 (28) 1 1/8 (28) 1 3/8 (35) 1 3/8 (35) Rodzaj - R410A R410A R410A R410A Ilość kg 5,8 6,0 6,5 7,5 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). Akcesoria Oznaczenia Opis S-type 816 Prosty termostat pokojowy str. 110 W-type 908 Termostat pokojowy z programatorem tygodniowym str. 110 SD-type 816 Prosty termostat pokojowy ze zdalną komunikacją str. 111 KD-type 918 Termostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją str. 111 WD-type 908 Termostat pokojowy z programatorem tygodniowym ze zdalną komunikacją str. 111 Evo System Sterownik systemów grzewczych str. 106 Nabilaton M3+ Sterownik obiegów grzewczych str. 108 80 Więcej informacji SERIA ENX DANE OGÓLNE • płynna regulacja pracy pompy ciepła • możliwe 3 tryby pracy: - ogrzewanie CWU - ogrzewanie CWU z ogrzewaniem pomieszczeń - ogrzewanie CWU z chłodzeniem pomieszczeń • możliwość sterowania temperaturą zasobnika CWU • możliwość sterowania temperaturą wody w buforze instalacji grzewczej • temperatura wody grzewczej do +55°C • temperatura wody lodowej dla chłodzenia od +7°C • niezależny tryb pracy CWU • elektroniczny zawór rozprężny • lutowany płytowy wymiennik ciepła ze stali nierdzewnej wyróżniający się wysoką wydajnością wymiany cieplnej i odpornością na korozję • wbudowana pompa obiegowa EC po stronie dolnego żródła w standardzie • konstrukcyjne zabezpieczenie wymiennika przed osadzaniem się zanieczyszczeń • zaawansowane sterowanie elektroniczne, zawierające m.in. wbudowany sterownik z funkcją HiWeb pozwalający na zdalne zarządzanie urządzeniem z możliwością współpracy z BMS • ochrona przeciwprzeciążeniowa przez automatyczną modulację mocy • inwerterowa jednostka wewnętrzna wykorzystująca czynnik R410A Naprzemienne przygotowanie CWU i ogrzewanie budynku CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler ogrzewanie/chłodzenie podłogowe woda wodociągowa 81 SERIA ENX Naprzemienne przygotowanie CWU i chłodzenie budynku CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler woda wodociągowa ogrzewanie/chłodzenie podłogowe Przygotowanie CWU CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler ogrzewanie/chłodzenie podłogowe 82 woda wodociągowa SPECYFIKACJA I KONFIGURACJA URZĄDZENIA Przykładowy kod doboru E N X 0 1 2 D L 4 B 8 C B 6 0 1 3 B C G A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 POZYCJA NAZWA 1-3 OPIS POZYCJA Nazwa serii ENX 4-6 NAZWA 15 OPIS Izolacja drgań Pompy ciepła 0 Brak Model G Antywibracyjne amortyzatory gumowe 012 Wydajność grzewcza B0035=10,9 kW 022 Wydajność grzewcza B0035=24,3 kW 0 Standardowe 033 Wydajność grzewcza B0035=29,6 kW 1 Drewniana klatka z tekturą 2 Opakowanie zdatne do transportu morskiego 7 16 Wersja C Agregat chłodniczy skraplający chłodzony wodą ze studni głębinowej lub wodą z sieci wodociągowej D Agregat chłodniczy skraplający dry-cooler lub wodna wieża chłodnicza H Pompa ciepła z odwracalnym obiegiem (ogrzewanie i chłodzenie) W Bez odwracalnego obiegu (tylko ogrzewanie) 8 17 Standardowe L O niskim poziomie hałasu 9 4 230/1/50 + inverter + automatyczne wyłączniki (tylko rozmiar 012) 5 400/3/50 + N + inverter + automatyczne wyłączniki (tylko rozmiar 022, 033) Mikroprocesor i zawór rozprężny B 11 Programowalny rozprężny (wyświetlacz Brak 3 Panel zdalnego sterowania dla programowalnego mikroprocesora Termiczny zawór zwrotny po stronie dolnego źródła 0 Przepływ przeciwprądowy w trybie pompy ciepła C Przepływ przeciwprądowy w trybie chłodzenia B Zawór inwersyjny po stronie wody przy przepływie przeciwprądowym 19 Zasilanie 10 Sterowanie zdalne 0 18 Działanie S Opakowanie Termiczny zawór zwrotny po stronie instalacji 0 Przepływ przeciwprądowy w trybie pompy ciepła C Przepływ przeciwprądowy w trybie pompy chłodzenia B Zawór inwersyjny po stronie wody przy przepływie przeciwprądowym 20 LCD 8x22)+elektroniczny zawór Pompa wodna po stronie instalacji 7 Pojedyncza pompa modulująca 8 Pojedyncza pompa modulująca HP D Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej ∆T=const System naturalnego chłodzenia 0 Brak B System naturalnego chłodzenia z zaworami i wymiennikiem lutowanym G System naturalnego uszczelnionym 21 chłodzenia z zaworami i wymiennikiem Akcesoria A Układ kierujący zasilaniem z systemu fotowoltaicznego Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej T=const B Układ do mierzenia wydajności C Zestaw serwisowy Pompa wodna po stronie dolnego źródła D Czujnik temperatury do zbiornika buforowego dostarczony luzem 7 Pojedyncza pompa modulująca E ON/OFF kompresor kontroler 8 Pojedyncza pompa modulująca HP F Tablica konfigurowalna alarmy cyfrowe C 2-drogowy zawór modulujący do regulacji skraplania/parowania G Czujnik temperatury zewnętrznej kompensujący wartość zadaną D 3-drogowy zawór mieszający do regulacji skraplania/parowania H Manometry P Sygnał wyjściowy 0-10V do regulacji procesu skraplania I Standardy inne niż 97/23/CE Konfiguracja hydrauliczna instalacji sanitarnej L Układ do mierzenia wydajności 0 Brak M 4 złączki żeńskie do rur wodnych B Zawór 3-drogowy do instalacji sanitarnej+czujnik do zbiornika buforowego N 6 złączek żeńskich do rur wodnych P Dwa ręczne zawory 4-drogowe po stronie instalacji Q Dwa automatyczne zawory 4-drogowe z siłownikami po stronie instalacji T 12 13 14 Komunikacja zdalna 0 Nie załączona 1 Karta szereogowa rs485 (protokół Carel lub Modbus) 2 Karta szeregowa Lonworks 4 Karta ethernet (protokół SNMP lub BACNET) 6 Karta ethernet+oprogramowanie sterujące 83 SPECYFIKACJA TECHNICZNA Model ENX012WL ENX022WL ENX033WL Wydajność grzewcza B0/W35* kW 10,9 24,3 29,6 Pobór mocy elektrycznej B0/W35* kW 2,62 5,88 7,14 COP B0/W35* - 4,16 4,12 4,14 SCOP - 4,20 4,24 4,17 Klasa efektywności energetycznej - A+++ A+++ A+++ Zasilanie V/Ph/Hz 11 20,8 28,7 Wydajność chłodnicza B30/W7* kW 2,59 5,08 7,31 Pobór mocy elektrycznej B30/W7* kW 4,25 4,11 3,93 EER* - 230/1/50 400/3/50 400/3/50 Zabezpieczenie elektryczne A 25 20 35 Sprężarka Ilość szt. 1 1 1 Typ - Scroll Scroll Scroll - Inverter Inverter Inverter dB(A) 54 55 57 Technologia Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary dB(A) 39 40 42 Wysokość mm 1247 1247 1462 Szerokość mm 803 803 804 Głębokość mm 606 606 607 kg 255 260 285 Źródło dolne cal (mm) 1 1/8 (28) 1 1/8 (28) 1 3/8 (35) Instalacja cal (mm) 1 1/8 (28) 1 1/8 (28) 1 3/8 (35) Rodzaj - R410A R410A R410A Ilość kg 4,5 5,4 6,1 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). Akcesoria Oznaczenia Opis S-type 816 Prosty termostat pokojowy str. 110 W-type 908 Termostat pokojowy z programatorem tygodniowym str. 110 SD-type 816 Prosty termostat pokojowy ze zdalną komunikacją str. 111 KD-type 918 Termostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją str. 111 WD-type 908 Termostat pokojowy z programatorem tygodniowym ze zdalną komunikacją str. 111 Evo System Sterownik systemów grzewczych str. 106 Nabilaton M3+ Sterownik obiegów grzewczych str. 108 84 Więcej informacji SERIA GSE DANE OGÓLNE • możliwość całkowitego odzysku energii w trybie chłodzenia; • możliwe 3 tryby pracy - ogrzewanie CWU - ogrzewanie CWU z ogrzewaniem pomieszczeń - ogrzewanie CWU z chłodzeniem pomieszczeń z odzyskiem ciepła • możliwość sterowania temperaturą zasobnika cwu • możliwość sterowania temperaturą wody w buforze instalacji grzewczej • temperatura wody grzewczej do +55°C; • temperatura wody lodowej dla chłodzenia od +7°C; • niezależny tryb pracy CWU • elektroniczny zawór rozprężny • lutowany płytowy wymiennik ciepła ze stali nierdzewnej wyróżniający się wysoką wydajnością wymiany cieplnej i odpornością na korozję • wbudowana pompa obiegowa EC po stronie dolnego żródła w standardzie • konstrukcyjne zabezpieczenie wymiennika przed osadzaniem się zanieczyszczeń • zaawansowane sterowanie elektroniczne, zawierające m.in. wbudowany sterownik z funkcją HiWeb pozwalający na zdalne zarządzanie urządzeniem z możliwością współpracy z BMS • ochrona przeciwprzeciążeniowa przez automatyczną modulację mocy • jednostka wewnętrzna wykorzystująca czynnik R410A Naprzemienne przygotowanie CWU i ogrzewanie budynku CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler ogrzewanie/chłodzenie podłogowe woda wodociągowa 85 SERIA GSE Jednoczesne przygotowanie CWU i chłodzenie budynku (odzysk ciepła) CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler woda wodociągowa ogrzewanie/chłodzenie podłogowe Przygotowanie CWU CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa wymiennik ciepła boiler ogrzewanie/chłodzenie podłogowe 86 woda wodociągowa SPECYFIKACJA I KONFIGURACJA URZĄDZENIA Przykładowy kod doboru G S E 0 0 6 P S 6 B D C 0 4 0 1 3 C B G A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 POZYCJA NAZWA 1-3 OPIS Nazwa serii GSE POZYCJA NAZWA 14 OPIS Komunikacja zdalna Pompy ciepła 0 Nie załączona Model 1 Karta szereogowa rs485 (protokół Carel lub Modbus) 006 Wydajność grzewcza B0035=7,00 kW 2 Karta szeregowa Lonworks 009 Wydajność grzewcza B0035=9,10 kW 4 Karta ethernet (protokół SNMP lub BACNET) 012 Wydajność grzewcza B0035=12,8 kW 6 Karta ethernet+oprogramowanie sterujące 017 Wydajność grzewcza B0035=17,2 kW 022 Wydajność grzewcza B0035=21,5 kW 0 Brak 025 Wydajność grzewcza B0035=24,2 kW G Antywibracyjne amortyzatory gumowe 030 Wydajność grzewcza B0035=28,7 kW 033 Wydajność grzewcza B0035=32,2 kW 0 Standardowe 040 Wydajność grzewcza B0035=36,7 kW 1 Drewniana klatka z tekturą Wersja 2 Opakowanie zdatne do transportu morskiego 4-6 7 15 Izolacja drgań 16 Opakowanie P Pompa ciepła z całkowitym odzyskiem dla systemu 4-rurowego M Uniwersalna pompa ciepła dla sysytemu 2- rurowego 0 Brak Działanie 3 Panel zdalnego sterowania dla programowalnego mikroprocesora 8 17 Sterowanie zdalne S Standardowe L O niskim poziomie hałasu 0 Przepływ przeciwprądowy w trybie pompy ciepła Zasilanie C Przepływ przeciwprądowy w trybie chłodnicy 0 400/3/50+N B Zawór inwersyjny po stronie wody przy przepływie przeciwprądowym 2 400/3/50+N automatyczne wyłączniki 6 230/1/50 (tylko rozmiar 006, 009, 012) 0 Przepływ przeciwprądowy w trybie pompy ciepła 7 230/1/50 (tylko rozmiar 006, 009, 012)+automatyczne wyłączniki C Przepływ przeciwprądowy w trybie pompy chłodzenia Mikroprocesor i zawór rozprężny B Zawór inwersyjny po stronie wody przy przepływie przeciwprądowym 9 10 B 11 Programowalny (wyświetlacz LCD 8x22)+elektroniczny zawór rozprężny 18 Termiczny zawór zwrotny po stronie dolnego źródła 19 Termiczny zawór zwrotny po stronie instalacji 20 System naturalnego chłodzenia Pompa wodna po stronie instalacji 0 Brak 0 Nie załączona B System naturalnego chłodzenia z zaworami i wymiennikiem lutowanym 7 Pojedyncza pompa modulująca G System naturalnego uszczelnionym 8 Pojedyncza pompa modulująca HP D Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej ∆T=const T Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej T=const 12 Pompa wodna po stronie dolnego źródła 7 Pojedyncza pompa modulująca 8 Pojedyncza pompa modulująca HP C 2-drogowy zawór modulujący do regulacji skraplania/parowania D 3-drogowy zawór mieszający do regulacji skraplania/parowania P Sygnał wyjściowy 0-10V do regulacji procesu skraplania 13 Pompa wodna po stronie odzysku 0 Nie załączona 7 Pojedyncza pompa modulująca 8 Pojedyncza pompa modulująca HP D Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej ∆T=const T Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej T=const 21 chłodzenia z zaworami i wymiennikiem Akcesoria A Kondensator B Miękki start C Zestaw serwisowy D Czujnik temperatury do zbiornika buforowego dostarczony luzem E ON/OFF kompresor kontroler F Tablica konfigurowalna alarmy cyfrowe G Czujnik temperatury zewnętrznej kompensujący wartość zadaną H Manometry I Standardy inne niż 97/23/CE L 6 złączek żeńskich do rur wodnych M Układ do mierzenia wydajności N Dwa ręczne zawory 4-drogowe po stronie instalacji P Dwa automatyczne zawory 4-drogowe z siłownikami po stronie instalacji 87 SPECYFIKACJA TECHNICZNA Model GSE006M GSE009M GSE012M GSE017M GSE022M Wydajność grzewcza B0/W35* kW 7,0 9,1 12,8 17,2 21,5 Pobór mocy elektrycznej B0/W35* kW 1,62 2,01 2,84 3,81 4,75 COP B0/W35* - 4,33 4,52 4,50 4,52 4,54 SCOP - 3,61 3,75 3,70 3,78 3,91 Klasa efektywności energetycznej - A++ A++ A++ A++ A+++ Zasilanie V/Ph/Hz 7,11 8,92 12,7 17,1 21 Wydajność chłodnicza B30/W7* kW 1,5 1,91 2,77 3,93 4,8 Pobór mocy elektrycznej B30/W7* kW 4,74 4,67 4,61 4,36 4,37 - 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 EER* Zabezpieczenie elektryczne Sprężarka A 20 25 30 15 20 Ilość szt. 1 1 1 1 1 Typ - Scroll Scroll Scroll Scroll Scroll - ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF dB(A) 64 66 66 73 70 Technologia Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary dB(A) 49 51 51 58 55 Wysokość mm 1247 1247 1247 1247 1247 Szerokość mm 803 803 803 803 803 Głębokość mm 606 606 606 606 606 kg 290 295 300 305 310 Źródło dolne cal (mm) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) Instalacja cal (mm) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) 1 1/8 (28) Rodzaj - R410A R410A R410A R410A R410A Ilość kg 4,0 4,5 5,7 6,0 6,2 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 88 Model GSE025M GSE030M GSE033M GSE040M Wydajność grzewcza B0/W35* kW 24,2 28,7 32,2 36,7 Pobór mocy elektrycznej B0/W35* kW 5,35 6,25 6,99 7,94 COP B0/W35* - 4,52 4,59 4,61 4,63 SCOP - 3,82 3,78 3,87 3,91 Klasa efektywności energetycznej - A++ A++ A+++ A+++ Zasilanie V/Ph/Hz 24,1 28,2 31,9 36 Wydajność chłodnicza B30/W7* kW 5,38 6,32 7,1 8,31 Pobór mocy elektrycznej B30/W7* kW 4,47 4,46 4,5 4,33 - 400/3/50 400/3/50 400/3/50 400/3/50 EER* Zabezpieczenie elektryczne Sprężarka A 20 25 25 30 Ilość szt. 1 1 1 1 Typ - Scroll Scroll Scroll Scroll - ON/OFF ON/OFF ON/OFF ON/OFF dB(A) 72 72 73 74 Technologia Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary dB(A) 57 57 58 59 Wysokość mm 1247 1462 1462 1462 Szerokość mm 803 804 804 804 Głębokość mm 606 607 607 607 kg 315 320 325 330 Źródło dolne cal (mm) 1 1/8 (28) 1 1/8 (28) 1 3/8 (35) 1 3/8 (35) Instalacja cal (mm) 1 1/8 (28) 1 1/8 (28) 1 3/8 (35) 1 3/8 (35) Rodzaj - R410A R410A R410A R410A Ilość kg 6,5 6,5 7,0 8,0 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). Akcesoria Oznaczenia Opis S-type 816 Prosty termostat pokojowy Więcej informacji str. 110 W-type 908 Termostat pokojowy z programatorem tygodniowym str. 110 SD-type 816 Prosty termostat pokojowy ze zdalną komunikacją str. 111 KD-type 918 Termostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją str. 111 WD-type 908 Termostat pokojowy z programatorem tygodniowym ze zdalną komunikacją str. 111 Evo System Sterownik systemów grzewczych str. 106 Nabilaton M3+ Sterownik obiegów grzewczych str. 108 89 SERIA GSP DANE OGÓLNE • płynna regulacja pracy pompy ciepła • możliwość całkowitego odzysku energii w trybie chłodzenia • możliwe 3 tryby pracy - ogrzewanie CWU - ogrzewanie CWU z ogrzewaniem pomieszczeń - ogrzewanie CWU z chłodzeniem pomieszczeń z odzyskiem ciepła • możliwość sterowania temperaturą zasobnika CWU • możliwość sterowania temperaturą wody w buforze instalacji grzewczej • temperatura wody grzewczej do +55⁰C • temperatura wody lodowej dla chłodzenia od +7⁰C • niezależny tryb pracy CWU • elektroniczny zawór rozprężny • lutowany płytowy wymiennik ciepła ze stali nierdzewnej wyróżniający się wysoką odpornością na korozyjność • wymiennik ciepła całkowicie zalany co pozwala na zmniejszenie ilości odwiertów o 30% oraz kosztów eksploatacji dolnego źródła ciepła o 12% • wbudowana pompa obiegowa EC po stronie dolnego żródła w standardzie • konstrukcyjne zabezpieczenie wymiennika przed osadzaniem się zanieczyszczeń • zaawansowane sterowanie elektroniczne, zawierające m.in. wbudowany sterownik z funkcją HiWeb pozwalający na zdalne zarządzanie urządzeniem z możliwością współpracy z BMS • ochrona przeciwprzeciążeniowa przez automatyczną modulację mocy • inwerterowa jednostka wewnętrzna wykorzystująca czynnik R410A Naprzemienne przygotowanie CWU i ogrzewanie budynku CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa GSP wymiennik ciepła boiler ogrzewanie/chłodzenie podłogowe 90 woda wodociągowa Jednoczesne przygotowanie CWU i chłodzenie budynku (odzysk ciepła) CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa GSP wymiennik ciepła boiler woda wodociągowa ogrzewanie/chłodzenie podłogowe Przygotowanie CWU CENTRALNE OGRZEWANIE DOLNE ŹRÓDŁO CIEPŁA WODA UŻYTKOWA wymiennik gruntowy klimakonwektory ciepła woda użytkowa GSP wymiennik ciepła boiler ogrzewanie/chłodzenie podłogowe woda wodociągowa 91 SPECYFIKACJA I KONFIGURACJA URZĄDZENIA Przykładowy kod doboru G S P 0 1 2 M L 4 B 7 P T 0 G 2 3 C A B A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 POZYCJA NAZWA 1-3 POZYCJA Nazwa serii GSP 4-6 NAZWA 15 OPIS Izolacja drgań Pompy ciepła 0 Brak Model G Antywibracyjne amortyzatory gumowe 012 Wydajność grzewcza B0W35=11,1 kW 022 Wydajność grzewcza B0W35=24,4 kW 0 Standardowe 033 Wydajność grzewcza B0W35=34,4 kW 1 Drewniana klatka z tekturą 044 Wydajność grzewcza B0W35=41,9 kW 2 Opakowanie zdatne do transportu morskiego 7 16 Wersja Opakowanie 17 Sterowanie zdalne P Pompa ciepła z całkowitym odzyskiem dla systemu 4-rurowego 0 Brak M Uniwersalna pompa ciepła dla sysytemu 2-rurowego 3 Panel zdalnego sterowania dla programowalnego mikroprocesora 8 Działanie 18 Termiczny zawór zwrotny po stronie dolnego źródła S Standardowe 0 Przepływ przeciwprądowy w trybie pompy ciepła L O niskim poziomie hałasu C Przepływ przeciwprądowy w trybie chłodzenia Zasilanie A Technologia zatopionego wymienika 9 4 230/1/50 + inverter + automatyczne wyłączniki (tylko rozmiar 012) 5 400/3/50 + N + inverter + automatyczne wyłączniki (tylko rozmiar 022, 033, 044) 10 19 Mikroprocesor i zawór rozprężny B 11 Programowalny rozprężny (wyświetlacz LCD 8x22)+elektroniczny zawór Termiczny zawór zwrotny po stronie instalacji 0 Przepływ przeciwprądowy w trybie pompy ciepła B Zawór inwersyjny po stronie wody przy przepływie przeciwprądowym A Technologia wtopionego parownika 20 System naturalnego chłodzenia Pompa wodna po stronie instalacji 0 Brak 7 Pojedyncza pompa modulująca B System naturalnego chłodzenia z zaworami i wymiennikiem lutowanym 8 Pojedyncza pompa modulująca HP G Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej ∆T=const System naturalnego uszczelnionym D T Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej T=const 12 Pompa wodna po stronie dolnego źródła 7 8 C Pojedyncza pompa modulująca Pojedyncza pompa modulująca HP 2-drogowy zawór modulujący do regulacji skraplania/parowania D 3-drogowy zawór mieszający do regulacji skraplania/parowania P Sygnał wyjściowy 0-10V do regulacji procesu skraplania 13 Pompa wodna po stronie odzysku 7 Pojedyncza pompa modulująca 8 Pojedyncza pompa modulująca HP D Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej ∆T=const T Sygnał wyjściowy przy regulacji przepływowej o wartości logicznej T=const 14 92 OPIS Komunikacja zdalna 0 Nie załączona 1 Karta szereogowa rs485 (protokół Carel lub Modbus) 2 Karta szeregowa Lonworks 4 Karta ethernet (protokół SNMP lub BACNET) 6 Karta ethernet+oprogramowanie sterujące 21 chłodzenia z zaworami i wymiennikiem Akcesoria A Układ kierujący zasilaniem z systemu fotowoltaicznego B Układ do mierzenia wydajności C ON/OFF kompresor kontroler D Czujnik temperatury do zbiornika buforowego dostarczony luzem E Tablica konfigurowalna alarmy cyfrowe F Czujnik temperatury zewnętrznej kompensujący wartość zadaną G Manometry H Standardy inne niż 97/23/CE I 6 złączek żeńskich do rur wodnych L Dwa ręczne zawory 4-drogowe po stronie instalacji M Dwa automatyczne zawory 4-drogowe z siłownikami po stronie instalacji SPECYFIKACJA TECHNICZNA Model GSP012ML GSP022ML GSP033ML GSP044ML Wydajność grzewcza B0/W35* kW 11,1 24,4 34,4 41,9 Pobór mocy elektrycznej B0/W35* kW 2,56 5,77 8,66 10,90 COP B0/W35* - 4,34 4,23 3,97 3,85 SCOP - 4,29 4,29 4,28 4,28 Klasa efektywności energetycznej - A+++ A+++ A+++ A+++ Zasilanie V/Ph/Hz 12,9 27,6 38,2 46,6 Wydajność chłodnicza B30/W7* kW 2,41 5,54 8,36 10,8 Pobór mocy elektrycznej B30/W7* kW 5,33 4,99 4,57 4,33 - 230/1/50 400/3/50 400/3/50 400/3/50 EER* Zabezpieczenie elektryczne Sprężarka A 25 25 35 55 Ilość szt. 1 1 1 1 Typ - Scroll Scroll Scroll Scroll - Inverter Inverter Inverter Inverter dB(A) 54 55 57 58 Technologia Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary dB(A) 38 39 41 42 Wysokość mm 1462 1462 1462 1462 Szerokość mm 1254 1254 1254 1254 Głębokość mm 607 607 757 757 kg 390 520 550 550 Źródło dolne cal (mm) 1 1/8 (28) 1 3/8 (35) 1 3/8 (35) 1 3/8 (35) Instalacja cal (mm) 1 1/8 (28) 1 3/8 (35) 1 3/8 (35) 1 3/8 (35) Rodzaj - R410A R410A R410A R410A Ilość kg 18 30 46 55 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). Akcesoria Oznaczenia Opis S-type 816 Prosty termostat pokojowy Więcej informacji str. 110 W-type 908 Termostat pokojowy z programatorem tygodniowym str. 110 SD-type 816 Prosty termostat pokojowy ze zdalną komunikacją str. 111 KD-type 918 Termostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją str. 111 WD-type 908 Termostat pokojowy z programatorem tygodniowym ze zdalną komunikacją str. 111 Evo System Sterownik systemów grzewczych str. 106 Nabilaton M3+ Sterownik obiegów grzewczych str. 108 93 Przykładowe rozwiązania PE100 ØDxs Zawór spustowy Czujnik temperatury Zawór napełniający Zawór odpowietrzający Średnica i rodzaj rurociągu Średnica rurociągu Filtr mikrometryczny Przewody elektryczne Acc. ØDxs Połącznie elastyczne Ciepła woda użytkowa Filtr siatkowy Sieć wodociągowa Obieg grzewczy - powrót Zawór odcinający Zawór zwroty Obieg CWU - powrót Zawór bezpieczeństwa Zawór trójdrogowy modulowany Obieg grzewczy - zasilanie Manometr T T2 C.1 T2 T1 ACS P.1 AU AS SC PDC P T P T P T Pompa ciepła Symbolika PDC T T1 T Kolektor dolnego źródła ciepła Czujnik temperatury - buforu Czujnik temperatury CWU Ciepła Woda Użytkowa Pompa obiegu grzewczego Zasobnik CO Zasobnik Ciepłej Wody Użytkowej Wymiennik ciepłej wody użytkowej T Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. T M Obieg CWU - zasilanie Czujnik temperatury Obieg dolnego źródła - powrót Pompa EC Pompa PE100 Ø40x3,7 PE100 Ø40x3,7 Ø 1/2" Obieg dolnego źródła - zasilanie Obieg grzewczy Acc. ØDxs AU Naczynie wzbiorcze Legenda C.1 Acc. ØDxs P.1 T Ø 1/2" AS PE100 Ø32x3 Acc. ØDxs Acc. ØDxs Acc. ØDxs Acc. ØDxs ACS SET T PE100 Ø32x3 Acc. ØDxs PE100 Ø32x3 P RSP T T F Acc. ØDxs Dolne źródło ciepła SC PE100 Ø32x3 P PE100 Ø32x3 Acc. ØDxs Acc. ØDxs T Wodociąg Czujnik temperatury zewnętrznej PE100 Ø32x3 P PE100 Ø32x3 Acc. ØDxs PE100 Ø32x3 Acc. ØDxs SCHEMAT KOTŁOWNI 1 95 96 Legenda T V1 P.3 P.2 Średnica rurociągu Acc. ØDxs PE100 ØDxs Połącznie elastyczne Zawór spustowy Czujnik temperatury Zawór napełniający Zawór odpowietrzający Filtr mikrometryczny Przewody elektryczne Średnica i rodzaj rurociągu Ciepła woda użytkowa Filtr siatkowy Obieg grzewczy - powrót Zawór odcinający Zawór zwroty Obieg CWU - powrót Zawór bezpieczeństwa Sieć wodociągowa Obieg grzewczy - zasilanie Manometr Zawór trójdrogowy modulowany Obieg CWU - zasilanie Czujnik temperatury Pompa EC S.D U.T.A. 1 Obieg grzewczy T3 AU C.1 T2 T1 ACS P.1 AU AS SC PDC T T1 T Pompa ciepła Symbolika Ø 1"1/4 AS Kolektor dolnego źródła ciepła Czujnik temperatury - buforu Czujnik temperatury CWU Ciepła Woda Użytkowa Pompa obiegu grzewczego Zasobnik CO Zasobnik Ciepłej Wody Użytkowej Wymiennik ciepłej wody użytkowej T2 Ø 1"1/4 Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. T M P T PDC T Obieg dolnego źródła - powrót P T Obieg dolnego źródła - zasilanie T Pompa P T Naczynie wzbiorcze T P P P.4 P.5 T T T4 T5 ACS SET 25 T RSP P.1 SC T T F Studnia zasilająca Powierzchnia terenu S.P. T T6 Czujnik temperatury zewnętrznej Basen Wodociąg P.6 Studnia zrzutowa SCHEMAT KOTŁOWNI 2 SERIA LEW GRUNTOWE POMPY CIEPŁA O WYSOKIEJ WYDAJNOŚCI GRZEWCZEJ • sprężarka typu scroll • urządzenie dostępne w różnych konfiguracjach ilości obiegów i sprężarek - Efficiency Pack • możliwość freecoolingu • częściowy odzysk ciepła • wysoka sprawność ESEER • wymienniki płytowe lutowane ze stali nierdzewnej; • współpraca z systemem chłodniczym, grzewczym i przygotowania CWU • możliwość współpracy z kolektorem gruntowym (gruntowa pompa ciepła) • dwie wersje wyciszenia: standardowa i cicha • dostępne agregaty do współpracy z drycoolerem • 4 wersje agregatu: tylko chłodzący, tylko grzejący, rewersyjna pompa ciepła, do współpracy z drycoolerem • dostępny odrębny moduł pompowy • mikroprocesorowy moduł sterujący firmy Carel • sterowanie BMS: - Ergo - Modbus/Carel - Lonworks - SNMP - BacNET • sterowanie przez internet/WiFi • sterownik systemu grzewczego EVO • sterownik do współpracy z instalacją CWU Urządzenia serii LEW dedykowane są do stosowania w obiektach mieszkalnych, komercyjnych i przemysłowych do współpracy z wieżą chłodzniczą, kolektorem gruntowym, drycoolerem lub wodą miejską. 97 SPECYFIKACJA I KONFIGURACJA URZĄDZENIA Przykładowy kod doboru LEW132HL 2 B 0 P 0 1 G 0 0 2 A Wersja 1 2 3 4 5 6 7 8 9 10 11 NAZWA OPIS DOSTĘPNE WERSJE POZYCJA Wersje tylko chłodzące 8 Opakowanie LEW ...CS Wykonanie standardowe, woda zasilana z sieci lub ze studni 0 Standardowe LEW ...CL Wykonanie o niskim poziomie hałasu, woda zasilana z sieci lub ze studni 1 Drewniana krata 2 Drewniana skrzynia LEW ...DS Wykonanie standardowe, woda zasilana z dry coolera lub wieży chłodniczej LEW ...DL Wykonanie o niskim poziomie hałasu, woda zasilana z dry coolera lub wieży chłodniczej 9 Wersje z odwracalną pompą ciepła LEW ...HS Wykonanie standardowe, pompa rewersyjna LEW ...HL Wykonanie o niskim poziomie hałasu, pompa rewersyjna LEW ...WS Wykonanie standardowe, występuje tylko tryb grzania LEW ...WL Wykonanie o niskim poziomie hałasu, występuje tylko tryb grzania POZYCJA NAZWA 1 Zdalne sterowanie 0 Brak 1 Podstawowy zdalny sterownik (ON/OFF, grzanie/chłodzenie, alarm) 2 Zdalny wyświetlacz dla podstawowego sterownika mikroprocesorowego (μChiller 2 SE) (wymaga wyboru 0 lub A w punkcie 2) 3 Zdalny wyświetlacz dla zaawansowanego sterownika mikroprocesorowego (PGD1) (wymaga wyboru B lub C w punkcie 2) Izolowany zewnętrzny moduł hydrauliczny oddzielony od głównej jednostki 10 OPIS 0 Brak 1 Moduł z pompą niskiego ciśnienia po stronie jednostki oraz po stronie dolnego źródła 2 Moduł z pompą niskiego ciśnienia po stronie jednostki oraz inwerterową pompą niskiego ciśnienia po stronie dolnego źródła (wymaga wyboru P w punkcie 4) 3 Moduł z pompą niskiego ciśnienia po stronie jednostki oraz pompą wysokiego ciśnienia po stronie dolnego źródła Zasilanie 0 400/3/50 + N + ochrona faz 2 400/3/50 + N + wyłączniki 2 Sterownik mikroprocesorowy + zawór rozprężny 0 Podstawowy sterownik mikroprocesorowy + elektroniczny zawór rozprężny 4 Moduł z pompą niskiego ciśnienia po stronie jednostki oraz inwerterową pompą wysokiego ciśnienia po stronie dolnego źródła (wymaga wyboru P w punkcie 4) A Podstawowy sterownik mikroprocesorowy + termostatyczny zawór rozprężny 5 Moduł z pompą wysokiego ciśnienia po stronie jednostki oraz pompą niskiego ciśnienia po stronie dolnego źródła B Zaawansowany sterownik mikroprocesorowy + elektroniczny zawór rozprężny 6 C Zaawansowany sterownik mikroprocesorowy + termostatyczny zawór rozprężny Moduł z pompą wysokiego ciśnienia po stronie jednostki oraz inwerterową pompą niskiego ciśnienia po stronie dolnego źródła (wymaga wyboru P w punkcie 4) 7 Moduł z pompą wysokiego ciśnienia po stronie jednostki oraz po stronie dolnego źródła 8 Moduł z pompą wysokiego ciśnienia po stronie jednostki oraz inwerterową pompą wysokiego ciśnienia po stronie dolnego źródła (wymaga wyboru P w punkcie 4) Częściowy odzysk ciepła (wymagana jest opcja modulacji przepływu powietrza) 3 0 Brak D Obecny (wymaga wyboru B lub C w punkcie 2) O Standardowe Modulacja przepływu powietrza zdalnej jednostki S Specjalne 4 0 Brak P Sterowanie kondensacją poprzez modulowany sygnał wyjściowy 0-10V (wymaga wyboru B lub C w punkcie 2) 5 Modulacja przepływu powietrzapo stronie użytkownika 11 Akcesoria A Kondensatory redukujące wspóczynniki mocy B Miękki start (tylko dla jednostki o rozmiarze 374) 0 Brak C Zestaw serwisowy (zestaw dwóch sensorów dla szybkiej diagnostyki) (wymaga wyboru B lub C w punkcie 2) D Modulacja przepływu powietrza sygnałem wyjściowym dla stałej ∆T D Karta zegarowa (wymaga wyboru B lub C w punkcie 2) T Modulacja przepływu powietrza sygnałem wyjściowym dla stałej T E Status sprężarek ON/OFF Zdalna komunikacja F Zdalne sterowanie limitem mocy (wymaga wyboru B lub C w punkcie 2) G Konfigurowalny wyświetlacz karty zegarowej (wymaga wyboru B lub C w punkcie 2) H Mierniki ciśnienia I Cztery szybkozłącza dla wody wlotowej-wylotowej L Zestaw do regulacji filtrów (selenoid i zawór na przewodzie wody) M Czujnik temperatury powietrza zewnętrznego dla kompensacji nastawy temperatury (standard w trybie grzania) (wymaga wyboru B lub C w punkcie 2) Izolacja antywibracyjna N Czujnik temperatury wody na stronie dolnego źródła dla wersji "H" lub "W" (wymaga wyboru 0 w punkcie 10) P Rury transportowe 6 0 Brak 1 RS485 (Carel/Modbus) 2 Płyta seryjna LonWorks (wymaga wyboru B lub C w punkcie 2) 3 Zestaw modemu GSM (wymaga wyboru B lub C w punkcie 2) 4 Karta Ethernet pCOWEB (SNMP/BACNET) (wymaga wyboru B lub C w punkcie 2) 5 Karta Ethernet pCOWEB + oprogramowanie nadzorujące ”GWEB” (wymaga wyboru B lub C w punkcie 2) 7 0 Brak G Gumowe podkładki antywibracyjne M Sprężynowe podkładki antywibracyjne *W celu sprawdzenia zgodności opcji, należy skorzystać z programu doboru, cennika, lub skontaktować się z Doradcą Techniczno-Handlowym. 98 SPECYFIKACJA TECHNICZNA SERIA LEW H Model LEW042H LEW052H LEW062H LEW072H Wydajność grzewcza B0/W35* kW 42,8 50,9 58,4 67,0 Pobór mocy elektrycznej B0/W35* kW 9,79 12,00 13,20 15,40 - 4,37 4,23 4,41 4,35 COP B0/W35* Klasa efektywności energetycznej - A+++ A+++ A+++ A+++ Wydajność chłodnicza B30/W7* kW 48,2 56,99 65,72 74,33 Pobór mocy elektrycznej B30/W7* kW 9,77 12,5 13,65 15,77 - 4,93 4,56 4,81 4,71 V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/50 A 40 55 55 55 EER B30/W7* Zasilanie Zabezpieczenie elektryczne Sprężarka Ilość szt. 2 2 2 2 Typ - Scroll Scroll Scroll Scroll - ON/OFF ON/OFF ON/OFF ON/OFF Poziom mocy akustycznej Technologia dB(A) 72 72 73 73 Poziom ciśnienia akustycznego dB(A) 44 44 45 45 Wymiary Wysokość mm 1594 1594 1594 1594 Szerokość mm 1174 1174 1174 1174 Głębokość mm 772 772 772 772 kg 385 445 467 482 Źródło dolne cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Instalacja cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Rodzaj - R410A R410A R410A R410A Ilość kg 6 7 7 8 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 99 SPECYFIKACJA TECHNICZNA SERIA LEW H Model LEW082H LEW092H LEW112H LEW132H Wydajność grzewcza B0/W35* kW 76,1 84,8 101,8 116,6 Pobór mocy elektrycznej B0/W35* kW 16,90 19,70 22,80 26,30 - 4,49 4,30 4,47 4,44 COP B0/W35* Klasa efektywności energetycznej - A+++ A+++ A+++ A+++ Wydajność chłodnicza B30/W7* kW 85,62 95,17 115,1 131,18 Pobór mocy elektrycznej B30/W7* kW 17,23 19,64 22,82 26,36 - 4,97 4,85 5,04 4,98 V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/50 A 60 70 80 85 EER B30/W7* Zasilanie Zabezpieczenie elektryczne Sprężarka Ilość szt. 2 2 2 2 Typ - Scroll Scroll Scroll Scroll - ON/OFF ON/OFF ON/OFF ON/OFF Poziom mocy akustycznej Technologia dB(A) 74 76 76 77 Poziom ciśnienia akustycznego dB(A) 46 48 48 49 Wymiary Wysokość mm 1594 1594 1594 1594 Szerokość mm 1174 1174 1644 1644 Głębokość mm 772 772 772 772 kg 510 510 605 625 Źródło dolne cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Instalacja cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Rodzaj - R410A R410A R410A R410A Ilość kg 9 12 21 21 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 100 SERIA LEW H Model LEW142H LEW162H LEW182H LEW204H Wydajność grzewcza B0/W35* kW 134,2 150,7 178,8 187,1 Pobór mocy elektrycznej B0/W35* kW 30,30 34,60 39,90 42,40 - 4,43 4,36 4,48 4,41 COP B0/W35* Klasa efektywności energetycznej - A+++ A+++ A+++ A+++ Wydajność chłodnicza B30/W7* kW 150,8 168,38 200,64 211,12 Pobór mocy elektrycznej B30/W7* kW 30,45 34,75 40,45 42,31 - 4,95 4,85 4,96 4,99 V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/50 A 100 100 125 140 EER B30/W7* Zasilanie Zabezpieczenie elektryczne Sprężarka Ilość szt. 2 2 2 2 Typ - Scroll Scroll Scroll Scroll - ON/OFF ON/OFF ON/OFF ON/OFF Poziom mocy akustycznej Technologia dB(A) 77 77 78 81 Poziom ciśnienia akustycznego dB(A) 49 49 50 53 Wymiary Wysokość mm 1594 1594 1594 1854 Szerokość mm 1644 1644 1644 2374 Głębokość mm 772 772 772 877 kg 685 740 780 1110 Źródło dolne cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Instalacja cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Rodzaj - R410A R410A R410A R410A Ilość kg 21 22 28 42 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7⁰C, po stronie dolnego źródła 25/30⁰C (wodny roztwór glikolu etylenowego 20%) Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203). 101 SPECYFIKACJA TECHNICZNA SERIA LEW W Model LEW042W LEW052W LEW062W LEW072W Wydajność grzewcza B0/W35* kW 42,8 50,9 58,4 67,0 Pobór mocy elektrycznej B0/W35* kW 9,79 12,00 13,20 15,40 - 4,37 4,23 4,41 4,35 COP B0/W35* Klasa efektywności energetycznej Zasilanie Zabezpieczenie elektryczne - A+++ A+++ A+++ A+++ V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/50 A 40 55 55 55 Ilość szt. 2 2 2 2 Typ - Scroll Scroll Scroll Scroll Technologia - ON/OFF ON/OFF ON/OFF ON/OFF Poziom mocy akustycznej dB(A) 72 72 73 73 Poziom ciśnienia akustycznego dB(A) 44 44 45 45 Sprężarka Wymiary Wysokość mm 1594 1594 1594 1594 Szerokość mm 1174 1174 1174 1174 Głębokość mm 772 772 772 772 kg 385 445 467 482 Źródło dolne cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Instalacja cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Rodzaj - R410A R410A R410A R410A Ilość kg 4 5 5 6 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%). Poziom ciśnienia akustycznego mierzony z odległości 10 m (na podstawie PN EN 11203). 102 SERIA LEW W Model LEW082W LEW092W LEW112W LEW132W Wydajność grzewcza B0/W35* kW 76,1 84,8 101,8 116,6 Pobór mocy elektrycznej B0/W35* kW 16,90 19,70 22,80 26,30 - 4,49 4,30 4,47 4,44 COP B0/W35* Klasa efektywności energetycznej Zasilanie Zabezpieczenie elektryczne - A+++ A+++ A+++ A+++ V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/50 A 60 70 80 85 Ilość szt. 2 2 2 2 Typ - Scroll Scroll Scroll Scroll Technologia - ON/OFF ON/OFF ON/OFF ON/OFF Poziom mocy akustycznej dB(A) 74 76 76 77 Poziom ciśnienia akustycznego dB(A) 46 48 48 49 Sprężarka Wymiary Wysokość mm 1594 1594 1594 1594 Szerokość mm 1174 1174 1644 1644 Głębokość mm 772 772 772 772 kg 510 510 605 625 Źródło dolne cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Instalacja cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Rodzaj - R410A R410A R410A R410A Ilość kg 7 7 12 12 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%). Poziom ciśnienia akustycznego mierzony z odległości 10 m (na podstawie PN EN 11203). 103 SPECYFIKACJA TECHNICZNA SERIA LEW W Model LEW142W LEW162W LEW182W LEW204W Wydajność grzewcza B0/W35* kW 134,2 150,7 178,8 187,1 Pobór mocy elektrycznej B0/W35* kW 30,30 34,60 39,90 42,40 - 4,43 4,36 4,48 4,41 COP B0/W35* Klasa efektywności energetycznej Zasilanie Zabezpieczenie elektryczne - A+++ A+++ A+++ A+++ V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/50 A 100 100 125 140 Ilość szt. 2 2 2 2 Typ - Scroll Scroll Scroll Scroll Technologia - ON/OFF ON/OFF ON/OFF ON/OFF Poziom mocy akustycznej dB(A) 77 77 78 81 Poziom ciśnienia akustycznego dB(A) 49 49 50 53 Sprężarka Wymiary Wysokość mm 1594 1594 1594 1854 Szerokość mm 1644 1644 1644 2374 Głębokość mm 772 772 772 877 kg 685 740 780 1110 Źródło dolne cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Instalacja cal (mm) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) 2 1/2 (76) Rodzaj - R410A R410A R410A R410A Ilość kg 13 13 15 24 Waga Orurowanie Czynnik chłodniczy Parametry wyznaczono na podstawie: B0/W35: temperatura wody po stronie użytkownika 30/35⁰C, po stronie dolnego źródła 0/-3⁰C (wodny roztwór glikolu etylenowego 20%). Poziom ciśnienia akustycznego mierzony z odległości 10 m (na podstawie PN EN 11203). 104 Sterowniki systemów grzewczych EVO SYSTEM KORZYŚCI PUNKT ROSY • dwie logiki sterowania definiowane przez użytkownika: sterowanie systemem zintegrowanym i sterowanie obiegiem grzewczym • kompatybilny z agregatami dwu- i czterorurowymi • komunikacja z systemem centralnego • sterowania Ergo • komunikacja z systemem BMS po protokole Modbus •automatyczny wybór najbardziej efektywnego ekonomicznie lub energetycznie źródła ciepła • sterowanie systemem z odzyskiem ciepła • sterowanie pompami ciepła, kotłami, zaworami, pompami obiegowymi, napędami i systemami regulacji Sterownik jest w stanie ocenić wilgotność względną w pomieszczeniu i automatycznie oblicza punkt rosy. Obliczenia te są używane do regulacji temperatury zasilania obiegu wody lodowej: to gwarantuje, że woda, która zasila klimakonwektory jest w temperaturze na tyle wysokiej, aby uniknąć kondensacji pary wodnej na podłodze lub ścianach. DEFINIOWANIE PRACY SYSTEMU ZINTEGROWANEGO Sterownik EVO SYSTEM daje możliwość zaprogramowania pracy zintegrowanego systemu grzewczego względem temperatury zewnętrznej. System grzewczy można zaprogramować tak aby w danej temperaturze zewnętrznej pracowało urządzenie najbardziej efektywne energetycznie lub ekonomicznie. LOGIKI STEROWANIA 30 25 Q [kW] Wybór zarządzania systemem zintegrowanym/backup jak i pompą ciepła, opiera się na czterech temperaturach: • TDESIGN - minimalna temperatura, przy której system grzewczy musi być w stanie spełnić zapotrzebowanie budynku na ogrzewanie • TBIVALENTE - temperatura, przy której pompa ciepła dostarcza dokładnie taką moc jaka jest wymagana przez budynek • TOL - minimalna zewnętrzna temperatura pracy pompy ciepła • TCUT-OFF - temperatura, przy której pompa ciepła jest wyłączona i używane jest tylko biwalentne źródło ciepła ze względów np. na ekonomię eksploatacji pompy ciepła 20 15 10 5 TOL TDESIGN TCUT-OFF TBIV 0 -15 -10 -5 0 5 10 15 20 Temperatura zewnętrzna [ 0C] kocioł pompa ciepła 106 25 KRZYWA KOMPENSACJI Sterownik wyposażono w możliwość ustalenia krzywej kompensacji dla każdego sterowanego elementu osobno. Powoduje to wzrost efektywności energetycznej systemu i zmniejszenie kosztów jego eksploatacji o około 15%. INTELIGENTNE STEROWANIE PODGRZEWEM CWU Sterownik automatycznie wykrywa z jaką szybkością spada temperatura w zasobniku CWU i względem tych danych decyduje o ewentualnym wsparciu pompy ciepła źródłem biwalentnym. t [°C] 55 52 48 0 [min] STEROWANIE INTEGROWANYM SYSTEMEM GRZEWCZYM Funkcje: • sterowanie pompą ciepła, źródłem biwalentnym, sterowanie temperaturąw zasobniku CWU • temperatury w buforze obiegu klimakonwektorów/ grzejników • sterowanie zaworami 3-drogowymi • sterowanie pompami obiegowymi • kompensacja względem temperatury zewnętrznej • sygnalizacja alarmów i defrostu pompy ciepła • zmiana trybu pracy pompy ciepła grzanie/chłodzenie STEROWANIE OBIEGAMI GRZEWCZYMI Funkcje: • sterowanie temperaturą zasilania systemu grzewczego, pompami obiegowymi, zaworami mieszającymi, pompą ciepła • zmiana trybu pracy pompy ciepła grzanie/chłodzenie, • informacja o alarmie • kompensacja temperatury zasilania obiegów klimakonwektorów/grzejników względem temperatury zewnętrznej 107 STEROWNIK OBIEGÓW GRZEWCZYCH NABILATON M3+ Tzrs CO1 CO2 CO3 Twe1 Twe2 Twe3 Tco1 Tco2 Tco3 Pco1 Pco2 Pco3 Zco1 M Zco2 M CWU Tzew Tcwu Pocw Pcwu Zco3 M źródło ciepła STEROWNIK OBIEGÓW GRZEWCZYCH NABILATON M3+ Sterownik obiegów grzewczych Nabilaton M3+ jest regulatorem pogodowym, przeznaczonym do sterowania trzema obwodami CO z zaworami mieszającymi. Dodatkowo regulator może sterować obwodem CWU z cyrkulacją lub obwodem CT (ciepła technologicznego). WAŻNIEJSZE FUNKCJE REALIZOWANE PRZEZ REGULATOR • praca w dwóch trybach Zima/Lato, wybieranych ręcznie lub automatycznie • podział obwodów CO na całoroczne lub sezonowe • pogodowa lub pogodowo-pokojowa regulacja temperatury w obwodach CO • niezależne krzywe grzania dla obwodów CO wybierane z rodziny charakterystyk • niezależne programy tygodniowe dla obwodów CO • program Ferie załączany na określoną ilość dni lub bezterminowo • program Party załączany na określoną ilość godzin lub bezterminowo • sterowanie pracą siłowników mieszaczy obwodów CO w oparciu o algorytm PI tygodniowy program przygotowania CWU • praca z priorytetem lub bez priorytetu CWU (parametr definiowany dla każdego obwodu grzewczego oddzielnie) • program dezynfekcji instalacji CWU (Antylegionella) załączany ręcznie lub automatycznie • tygodniowy program działania cyrkulacji CWU z cykliczną pracą pompy 108 • • • • • • • • • • • sterowanie pracą pompy obwodu ciepła technologicznego ochrona instalacji przed mrozem ochrona pomp i siłowników przed zakleszczeniem możliwość kontroli temperatury zasilania (minimalnej i maksymalnej) wyświetlanie wszystkich mierzonych temperatur (zakres pomiaru temperatur -30°C÷95°C) kalibracja torów pomiarowych sygnalizacja stanów alarmowych (dźwiękowa z możliwością wyłączenia i świetlna) test wyjść umożliwiający sprawdzenie połączeń elektrycznych możliwość współpracy z bezprzewodowymi czujnikami temperatury wewnętrznej możliwość współpracy z cyfrowymi czujnikami temperatury wewnętrznej możliwość współpracy ze sterownikami pomieszczeniowymi możliwość obsługi regulatora za pośrednictwem sieci Internet Akcesoria 109 TERMOSTATY POKOJOWE STEROWNIKI PRZEWODOWE S-type 816 Specyfikacja techniczna Zasilanie bateria 2AA Napięcie pracy 250VAC 8A Temperatura otoczenia 0°C-50°C Zakres nastawy 5°C-30°C Precyzja sterowania ±1°C Wymiary 86x86x20 mm współpraca z siłownikami zaworów, wodnymi pompami obiegowymi lub źródłami ciepła dwa tryby pracy grzanie/chłodzenie Dodatkowe funkcje wyświetlacz LCD temperatura wyświetlana w °C lub °F prezentacja aktualnej temperatury w pomieszczeniu funkcja snu W-type 908 Specyfikacja techniczna Zasilanie bateria 2AA Napięcie pracy 100 - 230VAC 16A Temperatura otoczenia 0°C-50°C Zakres nastawy 5°C-35°C Precyzja sterowania ±0.5°C Wymiary 115x90x32 mm współpraca z siłownikami zaworów, wodnymi pompami obiegowymi lub źródłami ciepła dwa tryby pracy grzanie/chłodzenie wyświetlacz LCD Dodatkowe funkcje temperatura wyświetlana w °C lub °F prezentacja aktualnej temperatury w pomieszczeniu, temperatury nastawionej i czasu jednocześnie tryb wakacyjny i podtrzymywania minimalnej temperatury programator tygodniowy 110 STEROWNIKI PRZEWODOWE SD-type 816 Specyfikacja techniczna Zasilanie nadajnik bateria 2AA odbiornik 100-230VAC Temperatura otoczenia 0°C-50°C Zakres nastawy 5°C-30°C Precyzja sterowania ±1°C Wymiary nadajnik 86x86x20 mm odbiornik 113x83x30 mm zasięg do 40 m wewnątrz budynku współpraca z siłownikami zaworów, wodnymi pompami obiegowymi lub źródłami ciepła dwa tryby pracy grzanie/chłodzenie Dodatkowe funkcje wyświetlacz LCD temperatura wyświetlana w °C lub °F prezentacja aktualnej temperatury w pomieszczeniu funkcja snu KD-type 918 Specyfikacja techniczna Zasilanie nadajnik bateria 2AA odbiornik 100-230VAC Temperatura otoczenia 0°C-50°C Zakres nastawy 5°C-35°C Precyzja sterowania ±1°C Wymiary nadajnik 86x86x20 mm odbiornik 85x75x23 mm zasięg do 40 m wewnątrz budynku współpraca z siłownikami zaworów, wodnymi pompami obiegowymi lub źródłami ciepła dwa tryby pracy grzanie/chłodzenie wyświetlacz LCD Dodatkowe funkcje temperatura wyświetlana w °C lub °F prezentacja aktualnej temperatury w pomieszczeniu przezentacja temperatury nastawionej tryb ekonomiczny i komfortu blokada klawiatury WD-type 908 Specyfikacja techniczna Zasilanie nadajnik bateria 2AA odbiornik 100-230VAC Napięcie pracy 100-230VAC 16A Temperatura otoczenia 0°C-50°C Zakres nastawy 5°C-35°C Precyzja sterowania ±0.5°C Wymiary nadajnik 115x90x32 mm odbiornik 113x83x30 mm współpraca z siłownikami zaworów, wodnymi pompami obiegowymi lub źródłami ciepła dwa tryby pracy grzanie/chłodzenie wyświetlacz LCD Dodatkowe funkcje temperatura wyświetlana w °C lub °F prezentacja aktualnej temperatury w pomieszczeniu, temperatury nastawionej i czasu jednocześnie tryb wakacyjny i podtrzymywania minimalnej temperatury programator tygodniowy 111 ZAWORY REGULACYJNE NAB-3W-F-25 I NAB-3W-F-40 Zawory kulowe przeznaczone są do regulacji przepływu wody w systemach grzewczych. Współpracują z siłownikami NAB-9108-230. Zawory te są przeznaczone do pracy z medium w postaci wody gorącej lub zimnej oraz do pracy z roztworami glikolu do 50%. Właściwości: • Korpus z kutego mosiądzu • Kvs 6.3 ~ 25 • Zawór trójdrogowy mieszający i rozdzielający • Temperatura medium -30 ~ 140 ˚C • Gwintowane przyłącze korpusu BSPP • Siłownik może być zainstalowany po przeprowadzonym montażu zaworu SPECYFIKACJA TECHNICZNA Model Korpus Przyłącze Kvs (port główny) Kvs (port obejścia) Ciśnienie zamykania A B C D E NAB-3W-F-25 DN25 1” 10 6.3 1380 kPa 17 31 75 9 38 NAB-3W-F-40 DN40 1 1/2” 25 16 1380 kPa 29 48 119 9 59 Zawór 3-drogowy 112 Wymiary [mm] SIŁOWNIKI DO ZAWORÓW TRÓJDROGOWYCH NAB-9108-230 Siłowniki NAB-9108-230 do zaworów trójdrogowych 3-punktowych w zastosowaniach HVAC. Siłowniki NAB-7078-230 przeznaczone są do montażu na zaworach NAB-3W-F-25 oraz NAB-3W-F-40. Właściwości: • Zasilanie 230 V AC • Sterowanie 3-punktowe • Łatwy montaż na zaworach NAB-3W-F-25 oraz NAB-3W-F-40 • Możliwość połączenia w grupę do 5 siłowników • Możliwość wyboru kierunku rotacji • Przycisk do ręcznej obsługi zaworu • Zabezpieczenie przeciwprzeciążeniowe SPECYFIKACJA TECHNICZNA Pobór mocy Model NAB-9108-230 Napięcie zasilania 230 VAC Typ sterowania 3-punktowe Klasa ochrony Praca W pozycji końcowej 3.2 W 0.3 W IP54 113 Klimakonwektory GRZEJNIK NISKOTEMPERATUROWY KAIMAN INFORMACJE OGÓLNE Ponad czterdziestoletnie doświadczenie w połączeniu z nowymi technologiami produkcji wymienników ciepła, umożliwiło stworzenie produktu nowoczesnego wykorzystującego zasadę naturalnej konwekcji. CECHY • Zasada naturalnej konwekcji powietrza, w porównaniu z tradycyjnym konwektorem, umożliwia szybsze ogrzanie pomieszczenia. • Dzięki małej ilości wody w wymienniku osiąga ona właściwą temperaturę w bardzo krótkim czasie. • Wymiennik został tak zaprojektowany, aby pracować przy niskiej temperaturze wody, produkowanej przez kocioł grzewczy lub pompę ciepła. Dzięki temu temperatura urządzenia nie przekracza 40°C co wyklucza ryzyko poparzenia. • Powietrze wychodzące z termokonwektora posiada taką temperaturę, aby do minimum ograniczyć zabrudzenia powstające na ścianie. • Zaokrąglona obudowa jest bezpieczna dla dzieci. • Regulacja temperatury odbywa się za pomocą kierownic na wylocie powietrza, które w pozycji zamkniętej są w stanie całkowicie zatrzymać wymianę ciepła, przerywając efekt naturalnej konwekcji. • Na życzenie termokonwektory KAIMAN mogą być wyposażone w zawór ON/OFF regulujący temperaturę w pomieszczeniu, podłączony do termostatu zainstalowanego na ścianie lub wewnątrz urządzenia. Mikroprzełącznik umieszczony na kierownicach odcina przepływ wody, kiedy są one całkowicie zamknięte. Kaiman gwarantuje również wysoki standard jakości powietrza poprzez możliwość zainstalowania systemu BIOXIGEN. Jednostka wewnętrzna wykonana jest z galwanizowanej blachy stalowej o odpowiedniej grubości i szczególnym kształcie, co zwiększa naturalną konwekcję (efekt komina). Urządzenie dostarczane jest z 4 śrubami mocującymi do instalacji na ścianie. Obudowa o zaokrąglonym kształcie wykonana z grubego panelu stalowego; ramy boczne oraz kratka wylotu powietrza wykonana z tworzywa ABS. Uchylne boczne klapy umożliwiają swobodny dostęp do podzespołów. Kratka wylotu powietrza z dwurzędowymi lamelami i kierownicami wykonanymi z tworzywa ABS. Użyte tworzywo ABS jest odporne na promieniowanie UV dzięki czemu jego kolor nie zmienia się z upływem czasu. Wysokowydajny wymiennik ciepła wykonany jest z rurek miedzianych z aluminiowymi lamelami. Wyposażony jest w mosiężne rury rozgałęźne i zawór odpowietrzający. Dostępny jest w wersji cztero- lub sześciorzędowej. Standardowo przyłącze wodne jest umiejscowione po lewej stronie, jednak podczas instalacji wymiennik może być obrócony o 180°. Akcesoria - NóżkiI osłaniające rury wychodzące z podłogi. - System BIOXIGEN. - Gwarancja wysokiego standardu jakości powietrza. DANE TECHNICZNE KAIMAN Jednostka K 14 K 16 K 24 K 26 K 34 K 36 Wydajność ciepła W 375 436 491 567 608 716 Przepływ wody l/h 92 105 120 138 149 171 Spadek ciśnienia, strona wody kPa 0,2 0,2 0,3 0,3 0,5 0,4 Liczba rzędów - wymiennik ciepła - 4 6 4 6 4 6 Pojemność wodna wymiennika ciepła dm3 0,74 1,16 0,98 1,51 1,22 1,87 Połączenia wodne cale 1/2 1/2 1/2 1/2 1/2 1/2 - 1,32 1,29 1,31 1,28 1,31 1,28 kg 14,5 15,0 16,5 17,0 20,0 21,0 Wykładnik Waga Temperatura powietrza 20°C, temperatura wody zasilającej 45°C, temperatura wody powrotnej 40°C 116 KLIMAKONWEKTORY KANAŁOWE INFORMACJE OGÓLNE Urządzenia kanałowe Nabilaton, wyposażone w wentylator promieniowy z dwustronnym wlotem powietrza, w wersji 2-rurowej i 4-rurowej. ZASTOSOWANIE Idealnie sprawdzają się w biurach, centrach logistycznych, powierzchniach magazynowych, fabrykach, hotelach. CECHY • standardowe zasilanie 220-240V/1Ph/ 50Hz • możliwość wyboru ciśnienia dyspozycyjnego (12Pa, 30Pa i 50Pa) pozwala na elastyczne dopasowanie do potrzeb • opatentowana konstrukcja ograniczająca hałas generowany na lamelach wymiennika • wlot powietrza od tyłu lub od dołu zwiększa elastyczność podczas instalacji • powiększona tacka ociekowa w standardzie zapewnia lepszą ochronę sufitu • opcjonalnie dostępna grzałka elektryczna • przyłącze rur do wyboru z lewej bądź prawej strony • kaseta z filtrem powietrza w standardzie •większa efektywność wymiany ciepła dzięki przeciwprądowemu przepływowi medium Jednostka kanałowa z wymiennikiem dwurzędowym 12Pa ESP MKT2-200 (E)G12 MKT2-300 (E)G12 MKT2-400 (E)G12 MKT2-500 (E)G12 MKT2-600 (E)G12 MKT2-800 (E)G12 MKT2-1000 (E)G12 MKT2-1200 (E)G12 MKT2-1400 (E)G12 30Pa ESP MKT2-200 (E)G30 MKT2-300 (E)G30 MKT2-400 (E)G30 MKT2-500 (E)G30 MKT2-600 (E)G30 MKT2-800 (E)G30 MKT2-1000 (E)G30 MKT2-1200 (E)G30 MKT2-1400 (E)G30 Jednostka kanałowa z wymiennikiem trójrzędowym 12Pa ESP MKT3-200 (E)G12 MKT3-300 (E)G12 MKT3-400 (E)G12 MKT3-500 (E)G12 MKT3-600 (E)G12 MKT3-800 (E)G12 MKT3-1000 (E)G12 MKT3-1200 (E)G12 MKT3-1400 (E)G12 30Pa ESP MKT3-200 (E)G30 MKT3-300 (E)G30 MKT3-400 (E)G30 MKT3-500 (E)G30 MKT3-600 (E)G30 MKT3-800 E)G30 MKT3-1000 (E)G30 MKT3-1200 (E)G30 MKT3-1400 (E)G30 MKT4-800 E)G30 MKT4-1000 (E)G30 MKT4-1200 (E)G30 MKT4-1400 (E)G30 50Pa ESP 50Pa (opcja) Jednostka kanałowa z wymiennikiem czterorzędowym 12Pa ESP 30Pa ESP 12Pa (opcja) MKT4-200 (E)G30 MKT4-300 (E)G30 MKT4-400 (E)G30 MKT4-500 (E)G30 50Pa ESP MKT4-600 (E)G30 50Pa (opcja) Jednostka kanałowa czterorurowa z wymiennikiem czterorzędowym 12Pa ESP MKT3-200 FG12 MKT3-300 FG12 MKT3-400 FG12 MKT3-500 FG12 MKT3-600 FG12 MKT3-800 FG12 MKT3-1000 FG12 MKT3-1200 FG12 MKT3-1400 FG12 30Pa ESP MKT3-200 FG30 MKT3-300 FG30 MKT3-400 FG30 MKT3-500 FG30 MKT3-600 FG30 MKT3-800 FG30 MKT3-1000 FG30 MKT3-1200 FG30 MKT3-1400 FG30 50Pa ESP 50Pa (opcja) * ESP - spręż dyspozycyjny 117 SPECYFIKACJA TECHNICZNA WYMIARY F A B (zaczerp) 241 180 470 522 D 116 E Wlot wody 50 140 Wlot wody zimnej Odpowietrznik 10 140 Odprowadzenie Wlot Wlot skroplin wody wody zimnej ciepłej 10 system 2-rurowy Wymiar Wlot wody ciepłej 128 258 Wylot wody Odpowietrznik 128 4-10X16 Otwory montażowe 56 Odprowadzenie skroplin 170 C 258 262 241 180 241 180 241 180 system 4-rurowy A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] 200 545 485 513 485 741 583 300 645 585 613 585 841 683 400 745 685 713 685 941 783 500 745 685 713 685 941 783 600 965 905 933 905 1161 1003 800 1265 1205 1233 1205 1461 1303 1000 1370 1310 1338 1310 1566 1408 1200 1660 1600 1628 1600 1856 1698 1400 1826 1766 1794 1766 2022 1864 Indeks wydajności [mm] Uwagi: Powyższe rysunki są jedynie przykładowe. Wygląd rzeczywistych urządzeń może się nieznacznie różnić. Przerywaną linią zaznaczono obudowę wentylatorów z kołnierzem podłączeniowym. Obudowa jest w standardzie. Opcjonalnie można zamówić urządzenia bez obudowy. 118 WYMIENNIK 3-RZĘDOWY - DANE TECHNICZNE Model MKT3- Przepływ powietrza wysoki/średni/niski Ciśnienie statyczne 300G12 300G30 300EG30 400G12 400G30 400EG30 500G12 500G30 500EG30 600G12 600G30 600EG30 340/255/170 510/385/255 680/510/340 850/640/425 1020/765/510 Pa Wydajność Chłodzenie m3/h 200G12 200G30 200EG30 wysoki/średni/niski model G12: 12 Pa; model G30: 30 Pa kW 2,2/1,9/1,68 3,1/2,7/2,3 4/3,4/2,95 4,6/3,96/3,45 5,8/4,88/4,45 Przepływ wody l/h 378 533 688 791 998 Spadek ciśnienia wody kPa 14 26 18 24 36 Wydajność kW 3,5/3,08/2,59 5,3/4,61/3,98 6,8/5,85/5,1 7,9/6,95/6 9,8/8,6/7,4 kPa 10,5 21,8 16,9 22,3 31,6 wysoki/średni/niski Grzanie Spadek ciśnienia wody Zasilanie V/Ph/Hz 220-240/1/50 12 Pa W 33 53 66 87 100 30 Pa W 49 64 75 93 114 W 550 650 1100 1100 1600 Pobór mocy Nagrzewnica elektryczna (wersja E) Poziom ciśnienia akustycznego 12 Pa wysoki/średni/niski dB(A) 35/32/26 36/33/27 37/34/28 40/36/30 42/38/32 30 Pa wysoki/średni/niski dB(A) 41/37/31 42/38/32 43/39/33 44/40/34 45/41/35 Ilość rzędów Wymiennik 3 Maksymalne ciśnienie robocze MPa Wymiary mm 741×241×522 841×241×522 941×241×522 941×241×522 1161×241×522 Masa kg 14,6/16,1 17/18,5 20,2/21,7 20,2/21,7 23/25 Przyłącza wodne wlot/wylot cal RC3/4 Odwodnienie mm ODΦ24 szer.× wys.× głęb. 1.6 Jednostka Przyłącza Uwagi: 1. Tryb chłodzenia: temperatura wody 7/12°C, temperatura powietrza 27°C termometru suchego, 19°C termometru mokrego; tryb grzania: temperatura wody wejściowej 50°C, temperatura powietrza 20°C. 2. Poziom hałasu mierzony w komorze półbezechowej. 119 SPECYFIKACJA TECHNICZNA WYMIENNIK 3-RZĘDOWY – DANE TECHNICZNE Model MKT3- Przepływ powietrza wysoki/średni/niski Ciśnienie statyczne 1000G12 1000G30 1000EG30 1200G12 1200G30 1200EG30 1400G12 1400G30 1400EG30 1360/1020/680 1700/1275/850 2040/1530/1020 2380/1785/1190 Pa Wydajność Chłodzenie m3/h 800G12 800G30 800EG30 wysoki/średni/niski model G12: 12 Pa; model G30: 30 Pa kW 8,2/6,88/6,25 9/7,8/6,57 11/9,8/8,35 12,5/10,8/9,44 Przepływ wody l/h 1410 1548 1892 2150 Spadek ciśnienia wody kPa 39 32 39 45 Wydajność kW 13,6/11,97/10,2 16/14,24/12 20,1/18,27/15,43 21/18,7/15,75 kPa 33,8 30,7 34,6 40,1 wysoki/średni/niski Grzanie Spadek ciśnienia wody Zasilanie V/Ph/Hz 220-240/1/50 12 Pa W 145 180 210 222 30 Pa W 154 180 220 278 W 2200 2200 3200 3200 Pobór mocy Nagrzewnica elektryczna (wersja E) Poziom ciśnienia akustycznego 12 Pa wysoki/średni/niski dB(A) 43/39/33 45/41/35 46/42/36 48/44/38 30 Pa wysoki/średni/niski dB(A) 46/42/36 47/43/37 48/44/38 49/45/39 Ilość rzędów Wymiennik 3 Maksymalne ciśnienie robocze MPa Wymiary mm 1461×241×522 1566×241×522 1856×241×522 2022×241×522 Masa kg 31,9/34,4 34,4/37,4 39,5/43 43,1/47,1 Przyłącza wodne wlot/wylot cal RC3/4 Odwodnienie mm ODΦ24 szer.× wys.× głęb. 1,6 Jednostka Przyłącza Uwagi: 1. Tryb chłodzenia: temperatura wody 7/12°C, temperatura powietrza 27°C termometru suchego, 19°C termometru mokrego; tryb grzania: temperatura wody wejściowej 50°C, temperatura powietrza 20°C. 2. Poziom hałasu mierzony w komorze półbezechowej. 120 WYMIENNIK 3-RZĘDOWY, SILNIK DC – DANE TECHNICZNE Model MKT3- Przepływ powietrza wysoki/średni/niski Ciśnienie statyczne V300 V400 299/160/127 411/295/223 539/390/298 Pa Wydajność Chłodzenie m3/h V200 wysoki/średni/niski Standardowo 12 Pa, 30/50 Pa opcjonalnie kW 1,87/1,68/0,75 2,55/2,3/1,02 2,94/2,65/1,18 Przepływ wody l/h 392 535 617 Spadek ciśnienia wody kPa 9,4 20,6 9,7 Wydajność kW 2,49/2,24/0,99 3,47/3,12/1,39 4,13/3,72/1,65 Spadek ciśnienia wody kPa 8,2 16,8 11,4 Wydajność kW 3,88/3,49/1,64 5,41/4,87/2,29 6,45/5,8/2,73 Przepływ wody l/h 407 567 676 Spadek ciśnienia wody kPa 9,4 20,6 9,7 wysoki/średni/niski Grzanie 50°C Grzanie 70°C wysoki/średni/niski Zasilanie Pobór mocy Poziom ciśnienia akustycznego Silinik wentylatora V/Ph/Hz wysoki/średni/niski 220-240/1/50 W 17/11/6 20/15/6 28/21/6 12 Pa wysoki/średni/niski dB(A) 37,5/34/17 36,3/32,8/17 38,9/35,4/17 30 Pa wysoki/średni/niski dB(A) 43,2/39,7/17 39/35,5/17 41/37,5/17 50 Pa wysoki/średni/niski dB(A) 45,2/41,7/17 39,5/36/17 44/40,5/17 Typ DC Ilość rzędów Wymiennik 3 Maksymalne ciśnienie robocze MPa Wymiary mm 741×241×522 841×241×522 1941×241×522 Masa kg 16,7 19 21 Przyłącza wodne wlot/wylot cal RC3/4 Odwodnienie mm ODΦ24 szer.× wys.× głęb. 1,6 Jednostka Przyłącza Uwagi: 1. Tryb chłodzenia: temperatura wody 7/12°C, temperatura powietrza 27°C termometru suchego, 19°C termometru mokrego; tryb grzania: temperatura wody wejściowej 50°C, temperatura powietrza 20°C. 2. Poziom hałasu mierzony w komorze półbezechowej. 121 SPECYFIKACJA TECHNICZNA WYMIENNIK 3-RZĘDOWY, SILNIK DC – DANE TECHNICZNE Model MKT3Przepływ powietrza wysoki/średni/niski Ciśnienie statyczne Wydajność Chłodzenie m3/h V500 V500 V800 V1000 V1200 696/459/343 837/604/380 1145/973/802 1444/1227/1011 1633/1388/1143 Pa wysoki/średni/niski Standardowo 12 Pa, 30/50 Pa opcjonalnie kW 3,83/3,45/1,65 4,99/4,49/2,14 6,46/5,82/5,04 7,57/6,81/5,9 8,98/8,08/7 Przepływ wody l/h 733 953 1235 1447 1715 Spadek ciśnienia wody kPa 17,5 30,1 30,4 21,8 22,7 Wydajność kW 5,23/4,71/2,25 6,65/5,99/2,86 8,73/7,86/6,81 10,49/9,44/8,19 12,2/10,98/9,52 Spadek ciśnienia wody kPa 14,8 25 26,8 18,4 19,9 Wydajność kW 8,16/7,34/3,71 10,38/9,34/4,72 13,62/12,26/11,24 16,37/14,73/12,77 19,04/17,13/14,85 Przepływ wody l/h 779 991 1301 1564 1819 Spadek ciśnienia wody kPa 17,5 30,1 30,4 21,8 22,7 wysoki/średni/niski Grzanie 50°C Grzanie 70°C wysoki/średni/niski Zasilanie Pobór mocy Poziom ciśnienia akustycznego Silinik wentylatora V/ph/Hz wysoki/średni/niski 220-240/1/50 W 37/24/6 45/31/7 53/35/24 84/55/35 90/59/39 12 Pa wysoki/średni/niski dB(A) 42,4/38,9/17 43,6/40,1/16,2 44,8/41,3/37,1 48,4/44,9/40,7 48,3/44,8/40,6 30 Pa wysoki/średni/niski dB(A) 47,4/43,9/20,4 46,6/43,1/17,4 46,8/43,3/39,1 48,5/45/40,8 48,3/44,8/40,6 50 Pa wysoki/średni/niski dB(A) 49,9/46,4/22,3 48,6/45,1/18,4 48,8/45,3/41,1 50,7/47,2/43 50,7/47,2/43 Typ DC Ilość rzędów Wymiennik 3 Maksymalne ciśnienie robocze MPa Wymiary mm 941×241×522 1161×241×522 1461×241×522 1566×241×522 1856×241×522 Masa kg 21 23,7 33 34,7 39,2 Przyłącza wodne wlot/wylot cal RC3/4 Odwodnienie mm ODΦ24 szer.× wys.× głęb. 1,6 Jednostka Przyłącza Uwagi: 1. Tryb chłodzenia: temperatura wody 7/12°C, temperatura powietrza 27°C termometru suchego, 19°C termometru mokrego; tryb grzania: temperatura wody wejściowej 50°C, temperatura powietrza 20°C. 2. Poziom hałasu mierzony w komorze półbezechowej. 122 KLIMAKONWEKTORY ŚCIENNE INFORMACJE OGÓLNE Kimakonwektory ścienne, wodne typu split. Zaprojektowane do montażu poziomego, w wersji 2-rurowej, wyposażone w wentylator promieniowy z 2-stronnym wlotem powietrza. Typ C - panel czarny ZASTOSOWANIE Idealnie sprawdzają się w nowoczesnym budownictwie. Typ C - panel biały CECHY Typ S • standardowe zasilanie 220-240V/1Ph/50Hz • wentylator poprzeczny zapewnia komfort i cichą pracę • pilot bezprzewodowy z wyświetlaczem LED, opcjonalnie dostępny pilot przewodowy • możliwość podłączenia rury wylotowej od lewej/prawej/tyłu, umożliwia montaż w każdym pomieszczeniu Łatwy dostęp • wbudowany trójdrogowy zawór elektromagnetyczny • łatwy dostęp dzięki możliwości zdjęcia przedniego panelu • silnik z czterema prędkościami oraz jedną rezerwową Przyłącze rury wylotowej z wielu stron Otwieralny panel Tył Lewa Prawa 123 SPECYFIKACJA TECHNICZNA WYMIARY Typ S (mm) C 8 61 A B 114 MKG-250-B MKG-300-B MKG-400-B MKG-500-B MKG-600-B A [mm] 732 892 B [mm] 915 1072 C [mm] 290 315 D [mm] 663 813 MKG-250 MKG-300 MKG-400 MKG-500 MKG-600 A [mm] 915 1070 B [mm] 290 315 C [mm] 725 885 D [mm] 670 815 Model Wymiar 60 82 230 D Typ C (mm) 210 Model B Wymiar 69 60 C A 66 112 65 124 D 84 TYP C – DANE TECHNICZNE Model MKG- Przepływ powietrza 300 400 500 600 wysoki/średni/niski m3/h 425/360/320 510/430/380 680/580/510 850/720/640 1020/870/770 wysoki/średni/niski kW 2,2/1,84/1,65 2,64/2,24/2,05 3,08/2,62/2,27 4,07/3,73/3,24 4,45/4,18/3,74 Przepływ wody l/h 378 454 530 700 765 Spadek ciśnienia wody kPa 12 18 22 26 29 Wydajność kW 3,02/2,6/2,23 3,69/3,25/2,77 4,34/3,86/3,25 5,69/5,12/4,32 6,3/5,67/4,73 kPa 10 16,4 20,8 25,1 27,9 Wydajność Chłodzenie 250 wysoki/średni/niski Grzanie Spadek ciśnienia wody Zasilanie V/Ph/Hz Pobór mocy Poziom ciśnienia akustycznego wysoki/średni/niski 220-240/1/50 W 28 40 44 50 60 dB(A) 30/24/20 35/29/24 37/31/26 39/33/28 40/34/29 Ilość rzędów Wymiennik 2 Maksymalne ciśnienie robocze MPa Wymiary mm 915×210×290 915×210×290 915×210×290 1070×210×316 1070×210×316 Masa kg 12 12 12 15 15 Przyłącza wodne wlot/wylot cal G3/4 Odwodnienie mm ODΦ20 szer.× wys.× głęb. 1,6 Jednostka Przyłącza Uwagi: 1. Tryb chłodzenia: temperatura wody 7/12°C, temperatura powietrza 27°C termometru suchego, 19°C termometru mokrego; tryb grzania: temperatura wody wejściowej 50°C, temperatura powietrza 20°C. 2. Poziom hałasu mierzony w komorze półbezechowej. 125 SPECYFIKACJA TECHNICZNA TYP S – DANE TECHNICZNE Model MKG- Przepływ powietrza 300-B 400-B 500-B 600-B wysoki/średni/niski m3/h 425/390/350 510/470/390 680/550/460 850/745/620 1020/915/780 wysoki/średni/niski kW 2,63/2,41/2,16 2,97/2,47/2,12 3,28/2,83/2,41 4,25/3,85/3,32 5/4,47/3,97 Przepływ wody l/h 452 511 564 731 860 Spadek ciśnienia wody kPa 29,4 35,6 43,5 31,8 42,5 Wydajność kW 3,36/3,1/2,79 3,91/3,26/2,77 4,37/3,73/3,17 5,81/5,17/4,43 6,7/6/5,28 kPa 27,3 32,9 40,8 30,2 39,7 Wydajność Chłodzenie 250-B wysoki/średni/niski Grzanie Spadek ciśnienia wody Zasilanie V/Ph/Hz Pobór mocy Poziom ciśnienia akustycznego wysoki/średni/niski 220-240/1/50 W 24 37 40 50 66 dB(A) 30/24/20 35/29/24 37/31/26 39/33/28 40/34/29 Ilość rzędów Wymiennik 2 Maksymalne ciśnienie robocze MPa Wymiary mm 915×230×290 915×230×290 915×230×290 1072×230×315 1072×230×315 Masa kg 13 13 13,3 15,8 15,8 Przyłącza wodne wlot/wylot cal G3/4 Odwodnienie mm ODΦ20 szer.× wys.× głęb. 1,6 Jednostka Przyłącza Uwagi: 1. Tryb chłodzenia: temperatura wody 7/12°C, temperatura powietrza 27°C termometru suchego, 19°C termometru mokrego; tryb grzania: temperatura wody wejściowej 50°C, temperatura powietrza 20°C. 2. Poziom hałasu mierzony w komorze półbezechowej. 126 KLIMAKONWEKTORY STOJĄCE INFORMACJE OGÓLNE Klimakonwektory zaprojektowane do montażu poziomego oraz pionowego, w wersji 2-rurowej i 4–rurowej, w zabudowie lub do zabudowy. ZASTOSOWANIE Idealnie sprawdzają się w hotelach, biurach, centrach handlowych. MKF1 MKF2 MKF4 MKF3 MKF5 CECHY • elastyczna instalacja, możliwość montażu w pionie lub poziomie, w wersji z obudową lub bez obudowy • super cienka obudowa, opływowy kształt • wlot powietrza od przodu lub od spodu zwiększa elastyczność instalacji • możliwość wbudowania trójdrogowego zaworu elektromagnetycznego • możliwość regulacji żaluzji zapewnia szeroki kąt wypływu powietrza • przyłącze rur do wyboru z lewej bądź prawej strony Konfiguracja wlotu powietrza MKF1, MKF4 – czerpnia powietrza od przodu MKF2, MKF5 – czerpnia powietrza od dołu/tyłu 127 SPECYFIKACJA TECHNICZNA WYMIARY MKF1(2) MKF1-150(250) MKF2-150(250) MKF1-300(400) MKF2-300(400) MKF1-400(500) MKF2-450(500) MKF1-600(800,900) MKF2-600(800,900) A [mm] 800 1000 1200 1500 203 B [mm] 584 784 984 1284 291 C [mm] 500 700 900 1200 D [mm] 526 726 926 1226 MKF3-150(250) MKF3-300(400) MKF3-400(500) MKF3-600(800,900) A [mm] 550 750 950 1250 B [mm] 526 726 926 1226 C [mm] 500 700 900 1200 D [mm] 532 732 932 1232 MKF4-150(250) MKF5-150(250) MKF4-300(400) MKF5-300(400) MKF4-400(500) MKF5-450(500) MKF4-600(800,900) MKF5-600(800,900) A [mm] 800 1000 1200 1500 203 B [mm] 584 784 984 1284 C [mm] 500 700 900 1200 D [mm] 526 726 926 1226 220 Wymiar 74 345 192 46 105 100 626 100 55 140 Model 291 143 B 220 178 118 626 A 626 A 106 D 220 192 150 150 D 545 MKF3 545 A MKH3 MKF3 46 A D 105 Model 345 291 203 126 Wymiar B 178 212 212 192 111 212 A C MKF4 A A 572 572 143 B 22 22 5 5 150 C 128 150 178 74 345 592 178 118 D 225 55 140 Wymiar 105 100 100 Model 106 192 KLIMAKONWEKTORY PRZYPODŁOGOWE Model MKF1(2,3)Przepływ powietrza Grzanie Jednostka MKF1/MKF2 Jednostka MKF3/MKF4 Jednostka MKF3 Jednostka MKF4 Przyłącza 510/430/380 680/580/510 765/650/570 wysoki/średni/niski kW 1,15/0,93/0,89 1,87/1,74/1,59 2,53/2,25/1,88 3,27/2,84/2,54 3,97/3,58/3,15 Przepływ wody l/h 198 322 435 562 683 Spadek ciśnienia wody kPa 18,3 10,1 14,2 26,3 23,1 Wydajność kW 2,54/2,24/1,88 4,17/3,36/3,13 5,64/4,85/4,23 7,22/6,35/5,49 8,85/7,61/6,55 kPa 16 8,8 13,7 24 22 W 27 29 40 46 39 wysoki/średni/niski Spadek ciśnienia wody V/Ph/Hz wysoki/średni/niski dB(A) 32/29/26 35/32/30 37/34/32 39/36/34 41/38/36 30 Pa wysoki/średni/niski dB(A) 30/27/24 33/30/28 35/32/30 37/34/32 39/36/34 3 3 2 2 3 Ilość rzędów Maksymalne ciśnienie robocze MPa Wymiary mm 800×626×220 800×626×220 1000×626×220 1000×626×220 1200×626×220 kg 22,8/22,5 22,6/24,5 23,4/29 26 32,5 mm 550×545×212 550×545×212 750×545×212 750×545×212 950×545×212 kg 17 17 20 20 25 szer.× wys.× głęb. Masa Wymiary szer.× wys.× głęb. Masa cal G3/4 Odwodnienie mm ODΦ16 500 600 800 900 wysoki/średni/niski 3 m /h 850/720/640 1020/870/765 1360/1160/1020 1530/1300/1150 wysoki/średni/niski kW 4,85/4,52/3,72 5,64/4,51/3,9 6,52/5,75/4,36 7,85/7,19/6,55 Przepływ wody l/h 834 970 1121 1350 Spadek ciśnienia wody kPa 20 11,4 21 24,3 Wydajność kW 10,28/9,05/7,71 12,24/10,89/9,18 15,35/13,82/11,67 18,2/16,38/13,65 kPa 17,4 10 20,2 21,5 wysoki/średni/niski Spadek ciśnienia wody Zasilanie V/Ph/Hz Pobór mocy Wymiennik Jednostka MKF1/MKF2 Jednostka MKF3/MKF4 Jednostka MKF3 Jednostka MKF4 Przyłącza 1,6 Przyłącza wodne wlot/wylot Wydajność Poziom ciśnienia akustycznego 220-240/1/50 12 Pa Przepływ powietrza Grzanie 450 425/360/320 Model MKF1(2,3)- Chłodzenie 400 255/215/190 Pobór mocy Wymiennik 300 m3/h Zasilanie Poziom ciśnienia akustycznego 250 wysoki/średni/niski Wydajność Chłodzenie 150 220-240/1/50 W 49 63 88 137 12 Pa wysoki/średni/niski dB(A) 43/40/38 44/41/39 46/43/40 48/45/42 30 Pa wysoki/średni/niski dB(A) 41/38/36 42/39/37 44/41/38 46/43/40 3 2 2 2 Ilość rzędów Maksymalne ciśnienie robocze MPa Wymiary mm 1200×626×220 1500×626×220 1500×626×220 1500×626×220 kg 32,5/31,5 38/39 38/39 39 mm 950×545×212 1250×545×212 1250×545×212 1250×545×212 Masa kg 25 32 32 32 Przyłącza wodne wlot/wylot cal G3/4 Odwodnienie mm ODΦ16 szer.× wys.× głęb. Masa Wymiary 1,6 Uwagi: 1. Tryb chłodzenia: temperatura wody 7/12°C, temperatura powietrza 27°C termometru suchego, 19°C termometru mokrego; tryb grzania: temperatura wody wejściowej 50°C, temperatura powietrza 20°C. 2. Poziom hałasu mierzony w komorze półbezechowej. 129 STEROWNIKI DO KLIMAKONWEKTORÓW STANDARDOWE STEROWNIKI BEZPRZEWODOWE DO JEDNOSTEK ŚCIENNYCH Specyfikacja techniczna RM05 R51 Napięcie pracy DC3V Min. napięcie wysyłania sygnału DC2.4V Praca w temperturze -5~60°C Zasięg sygnału 8~11m Obsługiwany zakres temperatur 17~30°C Precyzja sterowania temperatury ±1°C współpraca z: R05/BGE: jednostka kasetonowa (standard), R51/E: jednostka ścienna (standard) wyświetlacz LCD Cechy tryby: auto/grzanie/chłodzenie osuszanie/wentylowanie prędkości obrotowe wentylatora: auto/wysoka/średnia/niska ustawienia timera/temperatury/żaluzji OPCJONALNE STEROWNIKI PRZEWODOWE DO JEDNOSTEK ŚCIENNYCH ORAZ JEDNOSTEK Z SILNIKAMI DC INVERTER Specyfikacja techniczna KJR-12B Napięcie pracy DC5V Warunki otoczenia pracy - temperatura: -15~43°C - wilgotność względna: 40%~90% Obsługiwany zakres temperatur 17~30°C Precyzja sterowania temperatury ±1°C współpraca z: jednostki kasetonowe i ścienne (opcjonalnie) duży wyświetlacz LCD tryby: auto/grzanie/chłodzenie osuszanie/wentylowanie Cechy prędkości obrotowe wentylatora: auto/wysoka/średnia/niska tryb pracy ekonomicznej/ustawienia czasu/ustawienia temp. ustawienie włącz/wyłącz 130 OPCJONALNE STEROWNIKI PRZEWODOWE DO JEDNOSTEK KANAŁOWYCH Z SILNIKIEM AC I STOJĄCYCH Specyfikacja techniczna NABILATON S-PRESS sterownik natynkowy Napięcie pracy AC220V±10%, 50/60Hz Warunki otoczenia pracy - temperatura: 0~45°C - wilgotność względna: 5%~90% Obsługiwany zakres temperatur 17~30°C Precyzja sterowania temperatury ±1°C tryby: chłodzenie/grzanie/wyłączony Cechy prędkości obrotowe wentylatora: - wysoka/średnia/niska ustawienia temperatury Specyfikacja techniczna Napięcie zasilania 230V 50Hz Tryby pracy - chłodzenie - grzanie - auto 3 biegi wentylatora programator czasowy NABILATON EASY TOUCH sterownik natynkowy Cechy nastawa temperatury co 0,5°C wyposażony standardowo w komunikację po ModBus oraz współpracujący z kartą hotelową, czy kontaktronem okiennym Specyfikacja techniczna Napięcie zasilania 230V 50Hz Tryby pracy - chłodzenie - grzanie - auto 3 biegi wentylatora programator czasowy Cechy NABILATON SMALL TOUCH sterownik podtynkowy dotykowy nastawa temperatury co 0,5°C wyposażony standardowo w komunikację po ModBus oraz współpracujący z kartą hotelową, czy kontaktronem okiennym 131 ZAWORY REGULACYJNE DO KLIMAKONWEKTORÓW Zawory regulacyjne przeznaczone są do regulacji przepływu wody, np. w klimakonwektorach oraz do pracy z medium w postaci wody gorącej lub zimnej oraz do pracy z roztworami glikolu do 50%. Współpracują z siłownikami NAB-7078-230. WŁAŚCIWOŚCI • • • • Korpus z kutego mosiądzu Kvs 1,7 ~ 2,6 Zawór trójdrogowy mieszający i rozdzielający z obejściem Temperatura medium 2 ~ 110oC • Gwintowane przyłącze korpusu BSPP • Charakterystyka przepływu: szybkie otwieranie • Siłownik może być zainstalowany po przeprowadzonym montażu zaworu SPECYFIKACJA TECHNICZNA Model Korpus Przyłącze NAB-3W-BYPASS1 DN15 1/2” NAB-3W-BYPASS3 DN20 3/4” WYMIARY Wymiary [mm] Model 132 A B C NAB-3W-BYPASS1 52 29 40 NAB-3W-BYPASS3 56 28 40 Kvs (port główny) Kvs (port obejścia) 1.7 (Mieszanie) 1.2 (Mieszanie) 1.7 (Rozdział) 1.3 (Rozdział) 2.5 (Mieszanie) 1.6 (Mieszanie) 2.5 (Rozdział) 1.8 (Rozdział) Ciśnienie zamykania (kPa) 250 kPa 150 kPa SIŁOWNIKI Siłowniki NAB-7078-230 do zaworów regulacyjnych zapewniają sterowanie typu WŁ./WYŁ. w zastosowaniach HVAC. Kompaktowa budowa siłowników sprawia, że nadają się do instalacji w ograniczonych przestrzeniach, jak np. klimakonwektory. Siłowniki NAB-7078-230 przeznaczone są do montażu na zaworach NAB-3WBYPASS1 oraz NAB-3W-BYPASS3. Co więcej, dzięki innowacyjnemu systemowi mocowania, siłowniki nadają się do pracy z niemal wszystkimi zaworami regulacyjnymi występującymi na rynku. WŁAŚCIWOŚCI • Zasilanie 230 VAC • Sterowanie WŁ./WYŁ • Wersja NZ (przy zasilaniu trzpień siłownika jest wycofywany) • Rozwiązanie łatwe w montażu (łatwe do zainstalawania, bez konieczności pomocy specjalisty) • Kabel montowany fabrycznie 2 m SPECYFIKACJA TECHNICZNA Model NAB-7078230 • • • • Napięcie zasilania 230 VAC Typ sterowania WŁ./WYŁ. Siła 125 N Skok 4.5mm Gwint M30x1.5 Klasa ochrony IP 54 Pobór mocy Praca ciągła 3W Rozruch 6W (230 mA) maks. Ustawienia fabryczne Opakowanie Normalnie zamknięty (przy zasilaniu trzpień siłownika jest wycofywany) długość kabla 2m Pakowany pojedynczo w pudełko kartonowe Podłączenie elektryczne: kabel PVC, 2x0.75 mm2. Maksymalna temperatura pracy zaworu: 100oC. Rekomendowane zakresy pracy (wewnętrzne): -5 do 50oC. Waga siłownika: 0.2 kg. 133 Systemy PV NABILATON PV TECHNOLOGIA FOTOWOLTAICZNA NABILATON PV Firma Nabilaton, w trosce o zapewnienie jak najszerszej oferty ekologicznych rozwiązań grzewczych, daje możliwość wykorzystania systemów fotowoltaicznych Nabilaton PV, które doskonale spełnią wymagania użytkowników. CHARAKTERYSTYKA • idealne do domów jedno- i wielorodzinnych, pensjonatów, hoteli • obniżenie kosztów eksploatacji budynku przez wykorzystanie darmowej energii elektrycznej, pozyskiwanej z promieniowania słonecznego • łatwa instalacja • możliwość wykorzystania energii elektrycznej pozyskiwanej z paneli fotowoltaicznych do zasilania pompy ciepła • zastosowanie energii elektrycznej pozyskanej z energii promieniowania słonecznego zwiększa COP pompy ciepła • falownik o wysokiej efektywności ze sterownikiem do kontroli pracy instalacji fotowoltaicznej, baterii i zasilania z sieci energetycznej 136 • sterowanie automatyczne nastawione na maksymalne wykorzystanie paneli fotowoltaicznych • energia elektryczna dostępna nawet podczas przerw w dostawie z sieci energetycznej • dostęp do pełnych danych na temat pracy systemu fotowoltaicznego • możliwość uzyskania dofinansowania na zakup i montaż systemu fotowoltaicznego* * skontaktuj się z Doradcą Techniczno-Handlowym MAKSYMALIZACJA POZYSKIWANIA ENERGII Odpowiedni wybór kierunku świata, w którego stronę skierujemy nasze panele fotowoltaiczne może zwiększyć uzysk energii elektrycznej nawet o 40%. Natężenie promieniowania słonecznego (kW/m2*rok) 1500 Kierunek świata 1000 500 0 N NE E SE S SW W NW Kierunek światła Kąt nachylenia panelu Natężenie promieniowania słonecznego (kW/m2*rok) 1100 Ustawienie panelu fotowoltaicznego prostopadle do kierunku padania promieni słonecznych, może zwiększyć ilość pozyskanej energii elektrycznej powyżej 10%. Największy uzysk energii elektrycznej uzyskuje się z paneli nachylonych pod kątem 30-60˚ względem powierzchni ziemi. 1050 1000 950 900 850 800 0 30 45 60 90 Kąt ustawienia panelu PV (˚) Uzysk energii elektrycznej Szacowany uzysk energii elektrycznej możemy obliczyć na dwa sposoby. W obu przypadkach będzie nam potrzebna informacja o nasłonecznieniu miejsca, w którym chcemy posadowić panele. E = Is/STC * Qpv [kWh] Is – nasłonecznienie kWh/m2 STC – stała słoneczna 1000 w/m2 = 1kW/m2 Qpv – moc znamionowa elektrowni [kWp] Gdańsk Koszalin Obliczenia na podstawie mocy znamionowej Elbląg Olsztyn Szczecin Białystok Bydgoszcz Toruń Gorzów Wielkopolski E = Is * ηpv * Apv [kWh] Płock Poznań Warszawa Zielona Góra Kalisz Legnica Łódź Radom Wrocław Opole Częstochowa Katowice Średnie nasłonecznienie w Polsce wynosi 1100kWh/m2 Obliczenie na podstawie powierzchni kolektorów Lublin Is – nasłonecznienie kWh/m2 ηpv – sprawność panelu fotowoltaicznego [%] Apv – pole powierzchni paneli fotowoltaicznych [m2] Kielce Kraków Rzeszów Bielsko-Biała Nasłonecznienie - suma roczna 1000 kWh/m2 1080 kWh/m2 1160 kWh/m2 137 NABILATON PV SCHEMAT UKŁADU FOTOWOLTAICZNEGO Zasilanie z sieci energetycznej Panel fotowoltaiczny (PV) Inverter Zasilane urządzenia Bateria Komputer Smartfon Sterowanie 138 Tablet SPECYFIKACJA TECHNICZNA Nabilaton PV KB48 Nabilaton PV KB72 5,0 kWp (nominalnie) 5,0 kWp (nominalnie) 130~450 VDC 130~450 VDC 12A x 2 12A x 2 540 V 540 V 4,0 kW 4,0 kW 220 V / 230 V / 240 V 220 V / 230 V / 240 V 50 Hz 50 Hz 98% (DC/DC); 96% (DC/AC) 98% (DC/DC); 96% (DC/AC) 1 1 Litowo-jonowa Litowo-jonowa Wydajność baterii 4,8 kWh 7,2 kWh Wydajność użytkowa 3,84 kWh 5,76 kWh 80% (8%~88%) 80% (8%~88%) Model Zasilanie falownika z paneli fotowoltaicznych - prąd stały DC Maksymalne zasilanie Napięcie MPPT Maksymalne natężenie prądu Maksymalne napięcie Zasilanie instalacji elektrycznej z falownika - prąd zmienny AC Wydajność nominalna Napięcie nominalne Częstotliwość Maksymalna efektywność Liczba faz Bateria Typ DOD Podstawowe informacje Warunki instalacji (klasa odporności) Warunki intalacji (temperatura/wilgotność) Waga -10~40˚C/0~85% RH -10~40˚C/0~85% RH VDE0126-1-1, VDE-ARN-4105, EN62109-1,EN62109-2, EN61010-1, EN 50272-2, EN61000-6-2, EN61000-6-3, EN61000-4-2 Certyfikat Wymiary (szer. x wys. x gł.) Falownik: wewnątrz/na zewnątrz (IP65); Bateria: wewnątrz (IP31) Falownik 507x441x177 507x441x177 Moduł baterii 834x730x315 834x730x315 Falownik 30 kg 30 kg Moduł baterii 140 kg 170 kg 139 NOTATKI ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... 140 ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... 141 NOTATKI ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... 142 ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... ...................................................................................................................................................................................................................................... 143
