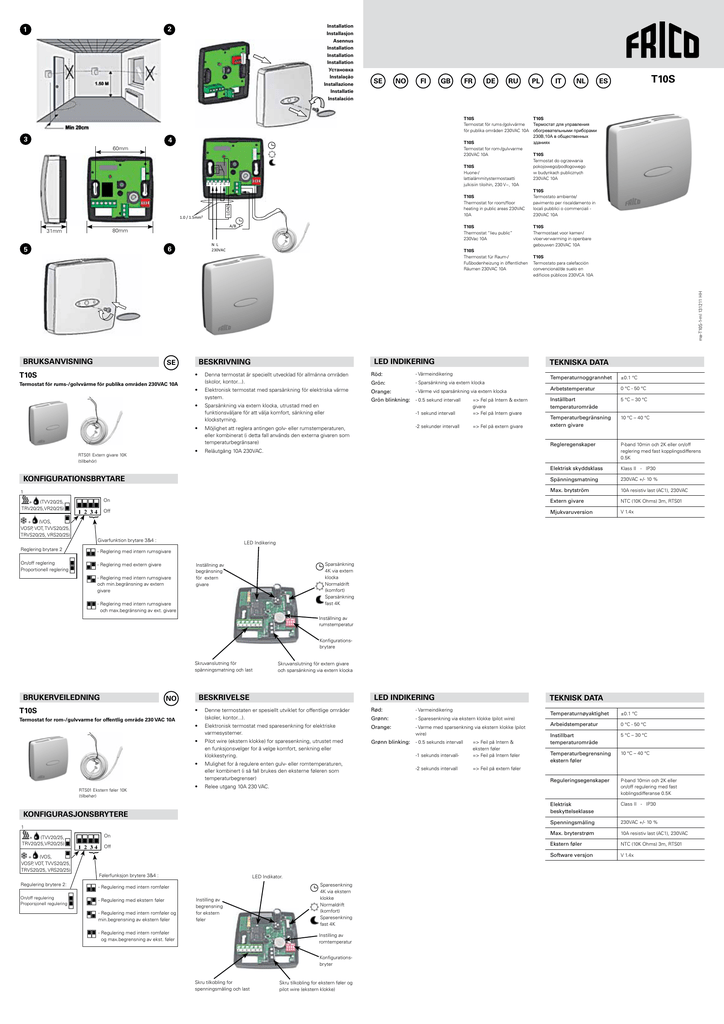

Installation
Installasjon
Asennus
Installation
Installation
Installation
Установка
Instalação
Installazione
Installatie
Instalación
2
1
3
SE
NO
FI
GB
4
> t°C
LOAD
4 4 2 2 6 7
A/B
80mm
31mm
RU
T10S
Thermostat “lieu public”
230Vac 10A
N L
230VAC
6
PL
IT
NL
T10S
ES
T10S
Thermostat für Raum-/
Fußbodenheizung in öffentlichen
Räumen 230VAC 10A
T10S
Thermostaat voor kamer-/
vloerverwarming in openbare
gebouwen 230VAC 10A
T10S
Termostato para calefacción
convencional/de suelo en
edificios públicos 230VCA 10A
ma-T10S-1-ml 131211 HH
5
DE
T10S
T10S
Термостат для управления
Termostat för rums-/golvvärme
för publika områden 230VAC 10A обогревательными приборами
230В,10А в общественных
зданиях
T10S
Termostat for rom-/gulvvarme
T10S
230VAC 10A
Termostat do ogrzewania
pokojowego/podłogowego
T10S
w budynkach publicznych
Huone-/
230VAC 10A
lattialämmitystermostaatti
julkisiin tiloihin, 230 V~, 10A
T10S
Termostato ambiente/
T10S
pavimento per riscaldamento in
Thermostat for room/floor
locali pubblici o commerciali heating in public areas 230VAC
230VAC 10A
10A
60mm
1.0 / 1.5mm²
FR
BRUKSANVISNING
SE
T10S
Termostat för rums-/golvvärme för publika områden 230VAC 10A
•
Denna termostat är speciellt utvecklad för allmänna områden
(skolor, kontor...).
•
Elektronisk termostat med sparsänkning för elektriska värme
system.
•
RTS01 Extern givare 10K
(tillbehör)
LED INDIKERING
BESKRIVNING
Sparsänkning via extern klocka, utrustad med en
funktionsväljare för att välja komfort, sänkning eller
klockstyrning.
•
Möjlighet att reglera antingen golv- eller rumstemperaturen,
eller kombinerat (i detta fall används den externa givaren som
temperaturbegränsare)
•
Reläutgång 10A 230VAC.
TEKNISKA DATA
Röd:
- Värmeindikering
Grön:
- Sparsänkning via extern klocka
Orange:
- Värme vid sparsänkning via extern klocka
Grön blinkning:
- 0.5 sekund intervall
-1 sekund intervall
=> Fel på Intern & extern
givare
=> Fel på Intern givare
-2 sekunder intervall
=> Fel på extern givare
KONFIGURATIONSBRYTARE
0 °C - 50 °C
Inställbart
temperaturområde
5 °C – 30 °C
Temperaturbegränsning
extern givare
10 °C – 40 °C
Regleregenskaper
P-band 10min och 2K eller on/off
reglering med fast kopplingsdifferens
0.5K
Elektrisk skyddsklass
Klass II - IP30
Spänningsmatning
230VAC +/- 10 %
Max. brytström
10A resistiv last (AC1), 230VAC
Extern givare
NTC (10K Ohms) 3m, RTS01
Off
Mjukvaruversion
V 1.4x
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
±0.1 °C Arbetstemperatur
On
1
+
(TVV20/25,
TRV20/25,VR20/25)
Temperaturnoggrannhet
Givarfunktion brytare 3&4 :
LED Indikering
Reglering brytare 2
- Reglering med intern rumsgivare
On/off reglering
Proportionell reglering
- Reglering med extern givare
- Reglering med intern rumsgivare
och min.begränsning av extern
givare
Sparsänkning
4K via extern
klocka
Normaldrift
(komfort)
Sparsänkning
fast 4K
Inställning av
begränsning
för extern
givare
- Reglering med intern rumsgivare
och max.begränsning av ext. givare
Inställning av
rumstemperatur
Konfigurationsbrytare
Skruvanslutning för
spänningsmatning och last
BRUKERVEILEDNING
NO
T10S
Skruvanslutning för extern givare
och sparsänkning via extern klocka
LED INDIKERING
BESKRIVELSE
Denne termostaten er spesiellt utviklet for offentlige områder
(skoler, kontor...).
- Varmeindikering
Grønn:
- Sparesenkning via ekstern klokke (pilot wire)
Elektronisk termostat med sparesenkning for elektriske
varmesystemer.
Orange:
- Varme med sparsenkning via ekstern klokke (pilot
wire)
•
Pilot wire (ekstern klokke) for sparesenkning, utrustet med
en funksjonsvelger for å velge komfort, senkning eller
klokkestyring.
Grønn blinking:
•
Mulighet for å regulere enten gulv- eller romtemperaturen,
eller kombinert (i så fall brukes den eksterne føleren som
temperaturbegrenser)
•
Relee utgang 10A 230 VAC.
•
Temperaturnøyaktighet
±0.1 °C
Arbeidstemperatur
0 °C - 50 °C Instillbart
temperaturområde
5 °C – 30 °C
Temperaturbegrensning
ekstern føler
10 °C – 40 °C Reguleringsegenskaper
P-band 10min och 2K eller
on/off regulering med fast
koblingsdifferanse 0.5K
Elektrisk
beskyttelseklasse
Class II - IP30
Spenningsmåling
230VAC +/- 10 %
On
Max. bryterstrøm
10A resistiv last (AC1), 230VAC
Off
Ekstern føler
NTC (10K Ohms) 3m, RTS01
Software versjon
V 1.4x
Termostat for rom-/gulvvarme for offentlig område 230 VAC 10A
RTS01 Ekstern føler 10K
(tilbehør)
•
KONFIGURASJONSBRYTERE
1
+
(TVV20/25,
TRV20/25,VR20/25)
Regulering brytere 2:
On/off regulering Proporsjonell regulering
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
TEKNISK DATA
Rød:
Følerfunksjon brytere 3&4 :
LED Indikator.
- Regulering med intern romføler
- Regulering med ekstern føler
- Regulering med intern romføler og
min.begrensning av ekstern føler
Instilling av
begrensning
for ekstern
føler
- Regulering med intern romføler
og max.begrensning av ekst. føler
Sparesenkning
4K via ekstern
klokke
Normaldrift
(komfort)
Sparesenkning
fast 4K
Instilling av
romtemperatur
Konfigurationsbryter
Skru tilkobling for
spenningsmåling och last
Skru tilkobling for ekstern føler og
pilot wire (ekstern klokke)
- 0.5 sekunds intervall
-1 sekunds intervall-
=> Feil på Intern &
ekstern føler
=> Feil på Intern føler
-2 sekunds intervall
=> Feil på extern føler
FI
KÄYTTÖOHJE
T10S
RTS01 Lisävarusteena saatava
ulkoinen anturi 10K
TEKNISET TIEDOT
Tämä termostaatti on suunniteltu erityisesti julkisiin tiloihin
(koulut, toimistot)
Punainen:
- Lämmityksen merkkivalo
Vihreä:
- lämpötilan pudotus ulkoisella kellolla (ohjausjohdin)
Elektroninen termostaatti lämpötilan säästöpudotuksella
sähkölämmitysjärjestelmiin.
Lämpötilan
mittaustarkkuus
±0,1 °C (tai 0,2 °F)
•
Oranssi:
- Lämmitys lämpötilan pudotuksen aikana kellolla
(ohjausjohdin)
Käyttölämpötila
0 °C – 50 °C (tai 32 °F – 122 °F)
•
Lämpötilan säästöpudotus ulkoisella kellolla (ohjausjohdin),
varustettu kytkimellä, jolla valitaan mukavuus-, säästö- tai
kellotila.
Vihreä vilkkuva: – 0,5 s välein
Lämpötilan asetusalue
5 °C – 30 °C (tai 41 °F – 86 °F)
Lattialämmön
rajoitusalue
10 °C – 40 °C (tai 50 °F – 104 °F)
Säätöominaisuudet
Suhteellinen kaista 10min/2K tai
staattinen ero 0,5K
Sähköinen suojaus
Luokka II - IP30
Jännitelähde
230V~ +/-10 %
Kuorma
10A resistiivinen kuorma (AC1),
230V~
Lisävarusteena saatava
ulkoinen lattia-anturi
NTC (10 kohm), 3m, RTS01
Ohjelmistoversio
V 1.4x
•
Huone-/lattialämmitystermostaatti julkisiin tiloihin, 230 V~
LED-MERKKIVALO
TILOJEN KUVAUS
•
Mahdollisuus säätää joko lattia- tai huonelämpötilaa, tai
molempia yhdessä (tässä tapauksessa lattia-anturia käytetään
lämpötilan rajoittimena)
•
Relelähtö 10A, 230V~
– 1 s välein
=> Sisäisen ja ulkoisen
anturin viat
=> Sisäisen anturin vika
– 2 s välein
=> Ulkoisen anturin vika
KONFIGUROINTIKYTKIN
1
Päällä
+
(TVV20/25,
TRV20/25,VR20/25)
Pois
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
Anturiasetus: kytkimet 3 ja 4
Säätötila: kytkin 2:
- Säätö sisäisellä huoneanturilla
Staattinen ero
Suhteellinen
- Säätö ulkoisella anturilla
LED-merkkivalo
- Säätö sisäisellä huoneanturilla ja
lattialämpötilan alaraja ulkoisella
anturilla
Tilavalitsin
Lämpötilan
pudotus (4K)
ulkoisella kellolla
Mukavuus
Lattialämmön
rajoitus.
Lämpötilan
pudotus (4K)
- Säätö sisäisellä huoneanturilla ja
lattialämpötilan yläraja ulkoisella
anturilla
Huoneasetus
Konfigurointikytkin
Riviliitin jännitteensyötölle
ja kuormalle.
USER GUIDE
Room/floor heating thermostat for public areas 230VAC
LED INDICATOR
MODES DESCRIPTION
GB
T10S
Riviliitin ulkoiselle anturille
ja ohjausjohtimelle.
TECHNICAL CHARACTERISTICS
•
This thermostat is specially made for public area
(school, office ….)
Red:
- Heating indication
Green:
- reduction mode by clock (pilot wire)
Electronic thermostat with savings reduction mode for
electrical heating systems.
Measured temperature
precision
±0.1 °C (or 0.2 °F)
•
Orange:
- Heating during reduction mode by clock (pilot
wire)
Operating temperature
0 °C - 50 °C (or 32 °F – 122 °F)
•
Savings reduction by external clock (Pilot wire), equipped with
a switch to select comfort, reduction or clock mode.
Green blinking:
- 0.5 second cycle
Setting temperature
range
5 °C – 30 °C (or 41 °F - 86 °F)
•
Possibility to regulate either the floor or room temperature, or
combined (in this case, the floor sensor is used as temperature
limiter)
Floor limiting
temperature range
10 °C – 40 °C (or 50 °F - 104 °F)
Regulation
characteristics
Proportional band 10min for 2K or
Static differential 0.5K
Electrical Protection
Class II - IP30
Power Supply
230VAC +/- 10 %
Output
10A resistive load (AC1), 230VAC
Optional external Floor
sensor
NTC (10K Ohms) 3m, RTS01
Software version
V 1.4x
•
- 1 second cycle - 2 seconds cycle
Relay Output 10A 230VAC
=> Internal & external
sensor failures
=> Internal sensor failure
=> External sensor
failure
RTS01 Optional external
sensor 10K
CONFIGURATION SWITCH
1
+
(TVV20/25,
TRV20/25,VR20/25)
Regulation mode:
switch 2:
Static differential Proportional
Off
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
On
LED Indicator
Sensor setting: switch 3&4
- Regulation on internal room sensor
Mode switch
Reduction (4K)
by ext. clock.
Comfort
Floor limit
setting.
- Regulation on external probe
- Regulation internal room sensor
with lower limit floor on ext. probe
Reduction (4K)
- Regulation on internal room sensor
with upper limit floor on ext. probe
Room setting
Configuration
switch.
Screw connector for
power supply and output.
GUIDE D’UTILISATION
Screw connector for external
sensor and pilote wire.
VOYANT D’ETAT
FONCTION et DESCRIPTION
FR
CARACTERISTIQUES TECHNIQUES
T10S
•
Thermostat dédié aux les lieux publics (Bureaux, écoles…)
Rouge fixe:
Thermostat “lieu public” 230Vac 10A
•
Thermostat électronique équipé de sonde de sol et
d’ambiance destiné au chauffage électrique.
Vert fixe:
Indication d’ordre d’abaissement (-4 °C)
Orange fixe:
Thermostat en chauffe pendant un abaissement.
•
Fil pilote externe pour un abaissement de – 4 °C.
Vert clignotant:
-- Flash de 0.5 seconde
3 modes de fonctionnement => Horloge - Confort - Eco
•
Régulation sur sonde interne, externe ou les deux combinées.
Dans ce cas là la sonde de sol (externe) est généralement
utilisée en limitation de température de la dalle.
•
Thermostat 230Vac 10A.
RTS01 Sonde externe
10K en option
INTERRUPTEURS DE CONFIGURATION
- Flash de 2 secondes
=> Défaut sur sonde
externe
±0.1 °C
Température de
fonctionnement
0 °C - 50 °C
Plage de réglage de la
température d’ambiance.
5 °C – 30 °C
Plage de réglage de
la température de
limitation dalle.
10 °C – 40 °C
Plage de réglage de
la température de
limitation dalle.
Bande proportionnelle de 2K pour un
cycle de 10 minutes ou hystérésis
de 0.5K
Protection
Class II - IP30
Alimentation
230VAC +/- 10 %
Sortie
Relais 230VAC, 10A max
Off
Sonde Externe en option
CTN (10K Ohms) 3m, RTS01
Version Programme
V 1.4x
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
- Flash de 1 seconde
=> Défaut sur les deux
sondes.
=> Défaut sur sonde
interne
Précision de mesuret
On
1
+
(TVV20/25,
TRV20/25,VR20/25)
Thermostat en chauffe
Voyant d’état.
Sonde de régulation 3&4
Type de régulation 2:
- Régulation sur sonde interne.
Hystérésis Bande proportionnelle
- Régulation sur sonde externe.
Température de
limitation (sonde sol).
Sélecteur de
mode.
Mode économie
par minuteur
déporté
Mode normal
(confort)
Mode économie
fixe 4K
- Régulation sur sonde interne avec
sonde externe en limitation basse.
- Régulation sur sonde interne avec
sonde externe en limitation haute.
sensor sensor
Température
de confort.
Interrupteurs de
configuration.
Bornier d’alimentation
et de sortie.
Bornier de sonde
externe et fil pilote.
DE
BETRIEBSANLEITUNG
T10S
Raum-/Fußbodenheizungsthermostat für öffentliche Gebäude
230V~
LED ANZEIGE
BETRIEBSMÖGLICHKEITEN
TECHNISCHE DATEN
Dieser Thermostat ist besonders für den Einsatz in öffentlichen
Gebäuden (Schulen, Büros ...) geeignet.
Rot:
- Heizanzeige
Grün:
- Absenkungsmodus über Uhr (Messleitung)
± 0,1 °C (oder 0,2 °F)
•
Elektronischer Thermostat mit Sparabsenkungsmodus für
elektrische Heizungssysteme.
Gemessene
Temperaturgenauigkeit
Orange:
- Heizen beim Absenkungsmodus über Uhr
(Messleitung)
Betriebstemperatur
0 °C - 50 °C (oder 32 °F – 122 °F)
•
Sparabsenkung über externe Uhr (Messleitung) mit
Schalterwahl für Komfort, Absenkung oder Zeituhrschaltung.
Grün blinkend:
- alle 0,5 Sekunden
EinstellTemperaturbereich
5 °C – 30 °C (oder 41 °F - 86 °F)
Grenztemperaturbereich
Fußboden
10 °C – 40 °C (oder 50 °F - 104 °F)
Regelcharakteristik
Proportionalband 10min für 2K oder
statisch differential 0.5K
Elektrischer Schutz
Klasse II - IP30
Stromversorgung
230V~ +/- 10 %
Leistung
10A Widerstandslast (AC1), 230V~
Optionaler externer
Fußbodensensor
NTC (10 KOhm) 3m, RTS01
Softwareversion
V 1.4x
•
•
•
- alle 1,0 Sekunden
Wahl der Regelmöglichkeit zwischen Fußboden- oder
Raumtemperatur oder in Kombination (hierbei fungiert der
Fußbodensensor als Temperaturbegrenzer).
=> Interner & externer
Sensorausfall
=> Interner
Sensorausfall
- alle 2 Sekunden
=> Externer
Sensorausfall
Relaisleistung 10 A 230V~
RTS01 Optionaler externer
Sensor 10K
KONFIGURATIONSSCHALTER
1
Ein
+
(TVV20/25,
TRV20/25,VR20/25)
Aus
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
Sensoreinstellung: Schalter 3&4
Regelmodus: Schalter 2:
LED Anzeige
Betriebsschalter
Absenkung (4K)
über ext. Uhr
Komfort
- Regelung am internen Innenfühler
Statisch differential Proportional
Einstellung der
Fußbodengrenzwerte
- Regelung an externer Sonde
- Regelung interner Innenfühler mit
unterem Grenzwert am Fußboden
an ext. Sonde
Absenkung (4K)
- Regelung interner Innenfühler mit
oberem Grenzwert am Fußboden
an ext. Sonde
Raumeinstellung
Konfigurationsschalter
Schraubanschluss für externen
Sensor und Messleitung
Schraubanschluss für
Stromversorgung und Ausgang
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
RU
ИНДИКАЦИЯ РЕЖИМОВ
ОПИСАНИЕ РЕЖИМОВ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
T10S
•
Предназначен для использования в общественных зданиях
Красный:
- Обогрев включен
Термостат для контроля обогрева помещения/пола в
•
Электронный термостат для управления системами
электрообогрева с функцией ночного снижения
температуры.
Зеленый:
- режим снижения температуры через таймер
Оранжевый:
- включен обогрев в режиме сниженной
температуры
•
Режим энергосбережения с использованием внешнего
таймера.
Мигающий
зеленый:
•
Штатный сенсор комнатной температуры, возможно
использование внешнего сенсора.
•
Реле 10A 230В
- c частотой 0,5
импульса/cек
- c частотой 1
импульс/cек
- c частотой 2
импульса/cек
общественных зданиях 230В
=> отказ внешнего и
внутреннего сенсоров
=> отказ внешнего
сенсора
=> отказ внутреннего
сенсора
RTS01 Дополнительный
внешний температурный
сенсор 10K
ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ
1
Вкл.
+
(TVV20/25,
TRV20/25,VR20/25)
Выкл.
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
Установка сенсоров:
положение 3 и 4
Режим управления:
положение 2:
Индикация режимов
- Управление по сенсору
комнатной температуры
Постоянная темп-ра.
Значение предельной
температуры пола.
- Управление по внешнему
сенсору
Пропорциональный.
- Управление по сенсору
комнатной температуры с
внешним сенсором в качестве
ограничителя минимальной
температуры пола
PL
budynkach publicznych 230VAC
DIODA
Ten termostat jest przeznaczony szczególnie do pracy w
budynkach publicznych (szkoła, biuro…)
•
Termostat elektryczny z trybem redukcji oszczędności dla
elektrycznych systemów grzewczych.
•
Redukcja dla oszczędności za pomocą zegara zewnętrznego
(przewód kontrolny) z przełącznikiem do wyboru opcji
komfortowej, redukcyjnej lub zegarowej.
•
Możliwość regulacji temperatury podłogi lub pomieszczenia,
albo obu parametrów (wówczas czujnik podłogowy służy jako
ogranicznik temperatury).
•
Wyjście przekaźnikowe 10A 230VAC
RTS01 Dodatkowy czujnik
zewnętrzny 10K
PRZEŁĄCZNIK KONFIGURACYJNY
1
Statyczny różnicowo
Proporcjonalny
OFF
}
Tryb regulacji:
przełącznik 2:
Диапазон установки
5 °C – 30 °C (или 41 °F - 86 °F)
Диапазон предельной
температуры пола
10 °C – 40 °C (или 50 °F - 104 °F)
Режимы регулировки
Пропорциональное управление
(10мин/2K) или Режим
фиксированной температуры с
допуском 0,5К
Класс защиты
Класс II - IP30
Питание
230В +/- 10 %
Допустимая нагрузка
Резистивная 10A, 230В
Дополнительный
внешний сенсор
NTC (10K Ом) 3м, RTS01
Версия программного
обеспечения
V 1.4x
PARAMETRY TECHNICZNE
Czerwony: - odczyt ogrzewania
Zielony:
- tryb redukcji za pomocą zegara (przewód
kontrolny)
Pomarańczowy:
- ogrzewanie w trybie redukcji za pomocą zegara
(przewód kontrolny)
Zielony pulsujący: - cykl 0,5-sekundowy
- cykl 1-sekundowy - cykl 2-sekundowy
=> Błędy czujnika
wewnętrznego i
zewnętrznego
=> Błąd czujnika
wewnętrznego
=> Błąd czujnika
zewnętrznego
Dokładność mierzonej
temperatury
±0,1 °C (lub 0,2 °F)
Temperatura robocza
0 °C – 50 °C (lub 32 °F – 122 °F)
Zakres nastawczy
temperatury
5 °C – 30 °C (lub 41 °F – 86 °F)
Dolny zakres temperatury
podłogowej
10 °C – 40 °C (lub 10 °C – 40 °C)
Właściwości nastawcze
Pasmo proporcjonalne 10 min. dla
2K lub statyczne różnicowe 0,5K
Ochrona elektryczna
Klasa II - IP30
Zasilanie
230VAC +/- 10 %
Wyjście
Obciążenie oporowe 10A (AC1),
230VAC
Dodatkowy zewnętrzny
czujnik podłogowy
NTC (10K omów) 3m, RTS01
Wersja oprogramowania
V 1.4x
ON
+
(TVV20/25,
TRV20/25,VR20/25)
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
0 °C - 50 °C (или 32 °F – 122 °F)
Клеммник для подключения
внешнего сенсора и пилотного
провода.
OPISY TRYBÓW
•
Termostat do ogrzewania pomieszczeniowego/podłogowego w
Рабочий диапазон
температур
Переключатель
режимов.
Клеммник для
подключения питания и
нагрузки.
T10S
±0.1 °C (или 0.2 °F)
Значение
комнатной
температры
- Управление по сенсору
комнатной температуры с
внешним сенсором в качестве
ограничителя максимальной
температуры пола
INSTRUKCJA OBSŁUGI
Переключатель
режимов
Режим
энергосбережения
(4К) через внешний
таймер.
Режим «комфорт»
Режим
энергосбережения
(4К)
Точность измерения
температуры
Ustawienia czujnika:
przełącznik 3 i 4
- Regulacja na wewnętrznym
czujniku pomieszczeniowym
Dioda
Ustawienie limitu
czujnika podłogowego.
- Regulacja na próbniku
zewnętrznym
Przełącznik
trybu pracy
Redukcja (4K)
za pomocą
zegara zewn.
Komfort
Redukcja (4K)
- Regulacja wewnętrznym
czujnikiem pomieszczeniowym z
niższym limitem na próbnikach
zewn.
Ustawienia dla
pomieszczenia.
- Regulacja wewnętrznym
czujnikiem pomieszczeniowym z
wyższym limitem na próbnikach
zewn.
Przełącznik
konfiguracyjny.
Złączka śrubowa do
zasilania i wyjścia.
Złączka śrubowa czujnika
zewnętrznego i przewodu kontrolnego.
GUIDA ALL’USO
IT
T10S
Termostato per riscaldamento ambiente/pavimento per aree
pubbliche 230VAC
FUNZIONAMENTO
•
Questo termostato è particolarmente indicato per le aree
pubbliche (scuole, uffici, ecc.)
•
Termostato elettronico con modalità risparmio con riduzione
della temperatura per impianti di riscaldamento elettrici.
•
Modalità risparmio con riduzione della temperatura con
orologio esterno (filo pilota) dotato di interruttore per
selezionare il modo di funzionamento con temperatura
comfort, riduzione di temperatura o con orologio.
•
Possibilità di regolare la temperatura del pavimento o la
temperatura ambiente, o entrambe (in questo caso, il sensore
a pavimento è utilizzato come limitatore di temperatura)
•
Uscita relè 10A 230VAC
RTS01 Sensore esterno
opzionale 10K
INTERRUTTORI DI CONFIGURAZIONE
LED
DESCRIZIONE DEI MODI DI
CARATTERISTICHE TECNICHE
Rosso:
- Riscaldamento
Verde:
- riduzione della temperatura con orologio (filo
pilota)
Arancione:
- Riscaldamento durante riduzione della
temperatura con orologio (filo pilota)
Verde
lampeggiante:
- ciclo di 0,5 secondi
- ciclo di 1 secondo => Guasti al sensore
interno ed esterno
=> Guasto al sensore
interno
- ciclo di 2 secondi
=> Guasto al sensore
esterno
1
On
+
(TVV20/25,
TRV20/25,VR20/25)
Modo di regolazione:
interruttore 2:
Differenziale statico
Proporzionale
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
Off
Regolazione del sensore:
interruttore 3&4
±0,1 °C
Temperatura di esercizio
0 °C - 50 °C
Intervallo di regolazione
della temperatura
5 °C - 30 °C
Intervallo di regolazione
della temperatura limite
a pavimento
10 °C - 40 °C
Caratteristiche di
regolazione
Banda proporzionale di 2k per 10 min
o differenziale statico di 0,5k
Protezione elettrica
Classe II - IP30
Alimentazione
230VAC +/- 10 %
Uscita
Carico resistivo 10A (AC1), 230VAC
Sensore a pavimento
esterno opzionale
NTC (10K Ohm) 3m, RTS01
Versione software
V 1.4x
Selettore di
modo
Riduzione della
temperatura (4K)
con orologio
esterno.
Comfort
LED
- Regolazione sul sensore interno
- Regolazione sulla sonda esterna
Precisione della
temperatura rilevata
Regolazione temperatura
limite a pavimento.
- Regolazione sul sensore interno
con sonda esterna al limite inferiore
a pavimento
Riduzione della
temperatura
(4K)
- Regolazione sul sensore interno
con sonda esterna al limite
superiore a pavimento
Regolazione
interna
Interruttori di
configurazione.
Connettore a vite di
alimentazione ed uscita.
GEBRUIKERSHANDLEIDING
NL
T10S
Verwarmingsthermostaat voor kamer/vloer voor openbare
gebouwen 230VAC
RTS01 Optionele externe
sensor 10K
Connettore a vite per sensore
esterno e filo pilota.
LED-INDICATOR
MODUSBESCHRIJVING
TECHNISCHE EIGENSCHAPPEN
•
Deze thermostaat is speciaal gemaakt voor openbare
gebouwen (school, kantoor ….)
Rood:
- Indicatie verwarming
Groen:
- reductiemodus door klok (stuurstroomdraad)
Elektronische thermostaat met besparingsmodus voor
elektrische verwarmingssystemen.
Gemeten
temperatuurprecisie
±0,1 °C (of 0,2 °F)
•
Oranje:
- Verwarming tijdens reductiemodus door klok
(stuurstroomdraad)
Bedrijfstemperatuur
0 °C - 50 °C (of 32 °F – 122 °F)
•
Besparingen door externe klok (stuurstroomdraad), uitgerust
met een schakelaar voor selectie van comfort-, reductie- of
klokmodus.
Groen
knipperend:
Temperatuurbereik
instelling
5 °C – 30 °C (of 41 °F – 86 °F)
•
Mogelijkheid om de vloer- of kamertemperatuur of
gecombineerd te regelen (in dit geval wordt de vloersensor als
temperatuurbegrenzer gebruikt)
Temperatuurbereik
vloerbegrenzing
10 °C – 40 °C (of 50 °F – 104 °F)
•
Relais output 10A 230VAC
- cyclus van 0,5 seconde => Storingen interne &
externe sensor
- cyclus van 1 seconde => Storing interne
sensor
- cyclus van 2 seconden
=> Storing externe
sensor
Bedieningseigenschappen
Proportionele band 10min voor 2K
of statisch verschil 0,5K
Elektrische bescherming
Klasse II - IP30
Voeding
230VAC +/- 10 %
Output
10A resistieve belasting (AC1),
230VAC
Optionele externe
vloersensor
NTC (10K Ohm) 3m, RTS01
Softwareversie
V 1.4x
CONFIGURATIESCHAKELAAR
1
Aan
+
(TVV20/25,
TRV20/25,VR20/25)
Bedieningsmodus:
schakelaar 2:
Statisch verschil
Proportioneel
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
Uit
Sensorinstelling: schakelaar 3&4
- Bediening op interne kamersensor
- Bediening op externe sonde
LED-indicator
Instelling
vloerbegrenzing.
Modusschakelaar
Reductie (4K)
door ext. klok.
Comfort
- Bediening interne kamersensor
met ondergrens vloer op ext. sonde
- Bediening op interne kamersensor
met bovengrens vloer op ext. sonde
Reductie (4K)
Kamerinstelling
Configuratieschakelaar.
Schroefconnector voor externe
sensor en stuurstroomdraad.
Schroefconnector voor
voeding en output.
GUÍA DE USO
ES
T10S
•
Termostato para calefacción convencional/de suelo en edificios
públicos 230VCA
RTS01 Sensor externo
opcional 10K
PILOTO LED
DESCRIPCIÓN DE MODOS
Este termostato está especialmente indicado para edificios
públicos
(escuelas, oficinas, etc.)
•
Termostato electrónico con modo económico para sistemas de
calefacción eléctrica.
•
Modo económico por reloj externo (hilo piloto), con selector de
modo confort, reducción o reloj.
•
Posibilidad de regular la temperatura del suelo o la ambiente,
o ambas (en este caso, el sensor de suelo se utiliza como
limitador de temperatura).
•
Salida de relé 10A 230VCA
CARACTERÍSTICAS TÉCNICAS
Rojo:
- Calefacción activada
Verde:
- Modo de reducción por reloj (hilo piloto)
Naranja:
- Calefacción durante el modo de reducción por
reloj (hilo piloto)
Verde,
parpadea:
- Parpadeo cada 0,5 s
- Parpadeo cada 1 s
=> Fallo de los sensores
interno y externo
=> Fallo del sensor
interno
- Parpadeo cada 2 s
=> Fallo del sensor
externo
Precisión de medida
±0,1 °C (o 0,2 °F)
Temperatura de
funcionamiento
0 °C – 50 °C (o 32 °F – 122 °F)
Rango de ajuste de la
temperatura
5 °C – 30 °C (o 41 °F – 86 °F)
Rango de ajuste del
límite de temperatura
en suelo
10 °C – 40 °C (o 50 °F – 104 °F)
Características de la
regulación
Banda proporcional de 2K durante 10
min o diferencial estático de 0,5K
Protección eléctrica
Clase II - IP30
INTERRUPTORES DE CONFIGURACIÓN
Alimentación
230VCA +/- 10 %
1
Salida
Carga resistiva 10A (AC1), 230VCA
Sensor de suelo externo
opcional
NTC (10 Kohmios) 3m, RTS01
Versión de software
V 1.4x
Encendido
+
(TVV20/25,
TRV20/25,VR20/25)
Modo de regulación:
interruptor 2:
Diferencial estático
Proporcional
}
+
(VOS,
VOSP, VOT, TVVS20/25,
TRVS20/25, VRS20/25)
Apagado
Ajuste del sensor:
interruptores 3 y 4
- Regulación por sensor de
ambiente interno
Piloto LED
Ajuste del límite
en suelo
- Regulación por sonda externa
- Regulación por sensor de
ambiente interno con límite inferior
en calefacción de suelo por sonda
ext.
Selector de
modo
Reducción
(4K) por reloj
ext.
Confort
Reducción
(4K)
Ajuste
ambiente
- Regulación por sensor de
ambiente interno con límite
superior en calefacción de suelo
por sonda ext.
Interruptores de
configuración
Conector de tornillo para
alimentación y salida.
Conector de tornillo para
sensor externo e hilo piloto.
