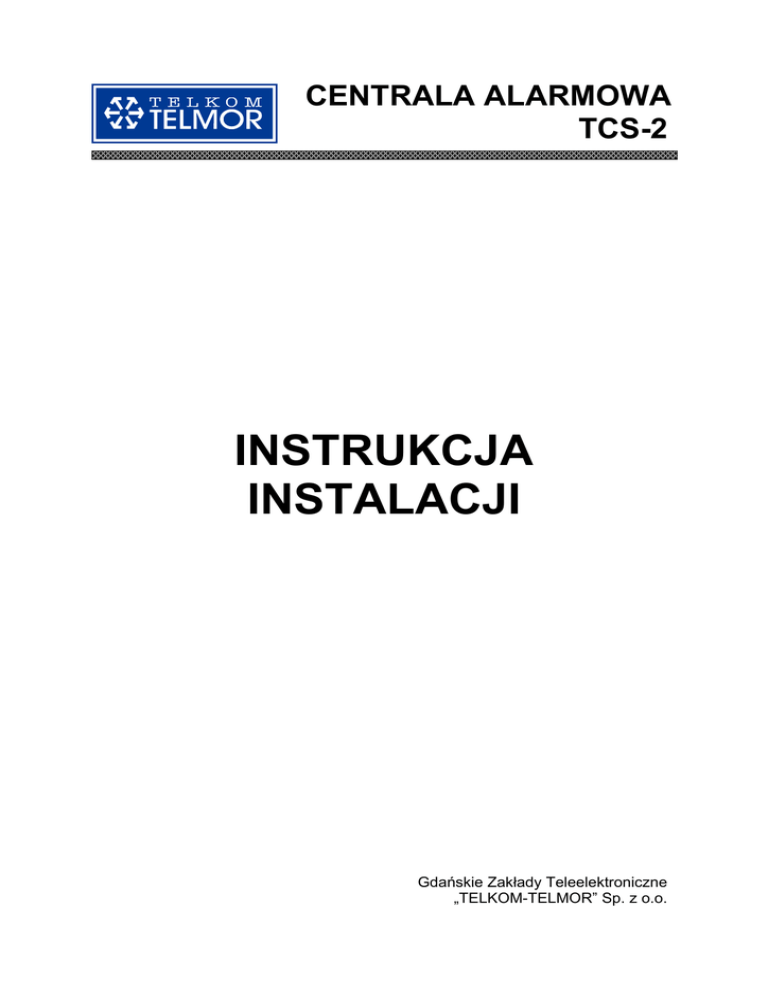

instrukcja instalacji

CENTRALA ALARMOWA
TCS-2
INSTRUKCJA
INSTALACJI
Gdańskie Zakłady Teleelektroniczne
„TELKOM-TELMOR” Sp. z o.o.
1. Wstęp
Centrala alarmowa TCS-2 jest zintegrowanym systemem zawierającym większość
elementów tradycyjnych central w jednej obudowie pełniącej jednocześnie funkcję
sygnalizatora. Centrala jest wyposażona w wejścia służące do podłączenia czujników
oraz wyjścia przeznaczone do sterowania dialerem GSM.
Centrala przeznaczona jest głównie do mieszkań, domów w zabudowie szeregowej,
domków letniskowych, sklepów i garaży. Sposoby podłączania czujników oraz
dialera GSM a także montażu urządzeń będą omawiane w niniejszej instrukcji.
Szczegóły dotyczące użytkowania centrali zawarte są w jej instrukcji obsługi.
2. Przykładowe sposoby montażu centrali.
- w mieszkaniu, zabudowie szeregowej
Dialer GSM - opcja
Rys. 1 Przykładowy sposób montażu centrali na elewacji budynku oraz widok w
przekroju.
Szczegóły dotyczące montażu centrali zamieszczone są w instrukcji obsługi centrali.
Wewnątrz pomieszczenia można zainstalować dialer GSM, który będzie powiadamiał
użytkownika o stanie systemu: alarmie, braku zasilania, uzbrojeniu i rozbrojeniu
systemu, sabotażu oraz napadzie.
Instrukcja instalacji centrali TCS-2 - Strona 2
PIR4
PIR3
PIR – czujnik ruchu
DC – czujnik otwarcia
drzwi, okna
KUCHNIA
POKÓJ
PIR2
DC1
WC
SALON
PIR1
Dealer GSM
TCS-2
Rys. 2 Przykładowy projekt wykonania systemu alarmowego w mieszkaniu z centralą na
zewnątrz.
PIR4
PIR3
PIR – czujnik ruchu
DC – czujnik otwarcia
drzwi, okna
DT1 – dodatkowa
dioda LED
„uzbrojenie”
KUCHNIA
POKÓJ
PIR2
DC1
DT1
WC
GSM TCS-2
SALON
PIR1
Rys. 3 Przykładowy projekt wykonania systemu alarmowego w mieszkaniu z centralą
wewnątrz i diodą na zewnątrz.
Instrukcja instalacji centrali TCS-2 - Strona 3
Przewody użyte do wykonania instalacji powinny mieć sześć żył o przekroju 0,5 mm.
Instalacje można układać od czujnika do czujnika według wcześniej przemyślanej
koncepcji podziału na strefy. Centrala TCS-2 daje możliwość uzbrojenia jednej strefy,
czyli np. drzwi w nocy podczas obecności użytkownika w domu.
Rys. 2 przedstawia sposób wykonania instalacji w mieszkaniu gdzie wyodrębnione
są dwie linie: linia czujek ruchu oraz drzwi wejściowych.
Sposób montażu czujnika otwarcia na drzwiach i oknie przedstawia Rys. 5.
Czujniki ruchu mają na ogół kąt widzenia 100 stopni. Montując je na ścianie okiennej
z firaną, zasłoną lub żaluzjami pionowymi należy odsunąć je od narożnika poza
przeszkodę, w przeciwnym wypadku gorące powietrze z grzejnika poruszając
zasłony może naruszyć czujnik powodując fałszywe alarmy.
Centralę można również zainstalować nad drzwiami wejściowymi na klatce
schodowej lub wewnątrz mieszkania. Jeśli mieszkanie jest usytuowane na wyższej
kondygnacji wówczas czujniki można powiesić tylko w przedpokoju. Przykład takiego
rozwiązania przedstawia Rys. 4.
PIR – czujnik ruchu
DC – czujnik otwarcia
drzwi, okna
TCS-2
DC1
Dialer GSM
PIR1
Rys. 4 Przykładowy projekt wykonania systemu alarmowego w mieszkaniu.
Instrukcja instalacji centrali TCS-2 - Strona 4
Rys. 5 Montaż kontaktronów na drzwiach i oknie
- w garażu
Dialer GSM - opcja
Rys. 6 Przykładowy sposób montażu centrali na garażu oraz widok w przekroju
Instrukcja instalacji centrali TCS-2 - Strona 5
TCS-2
Dialer GSM
PIR1
DC1
Rys. 7 Przykładowy projekt wykonania systemu alarmowego w garażu.
3. Schematy połączeń urządzeń.
Żyła +12V w przewodzie zasilającym
jest w czarnej izolacji z białym paskiem
Zasilacz
~ 230V / 50Hz
Dioda LED w
obudowie
12V GND GS GZ SYRENA
Kontaktron
SAB/24h
L1
CENTRALA
TCS-2
GND
L2
GW
GND
12V
GU
NAP
– + NC C T
T
Czujka PIR
Rys. 8 Schemat podłączenia zasilania, czujnika ruchu, kontaktronu i dodatkowej diody
LED „uzbrojenie” do centrali.
Instrukcja instalacji centrali TCS-2 - Strona 6
Kontaktron 1
Kontaktron 2
SAB/24h
L1
CENTRALA
TCS-2
GND
L2
GW
GND
12V
GU
NAP
– + NC C T
Czujka PIR1
T
– + NC C T
T
Czujka PIR2
Rys. 9 Schemat podłączenia wielu czujek lub kontaktronów do jednego wejścia centrali.
4. Dialer GSM
Centrala alarmowa jest wyposażona w wyjścia, które są przystosowane do
sterowania dialerem GSM. GZT TELMOR-TELMOR oferuje w swej sprzedaży dialery
PROXIMA współpracujące z telefonami NOKIA 5110 w obudowie, w której istnieje
możliwość zainstalowania akumulatora o pojemności 7Ah. Akumulator podłącza się
do złącza ZL2 na płycie centrali TCS-2. Kompletny dialer w obudowie przedstawia
Rys. 10. Przykładowy schemat połączeń dialera z centralą w celu wysłania
wszystkich sygnałów z centrali alarmowej przedstawia Rys. 11. Ponieważ dialer
programuje się za pomocą komputera PC potrzebna jest odpowiednia konfiguracja
wejść dialera. Rys. 12 przedstawia ustawienia wejść dialera odpowiadające
schematowi połączeń z Rys. 11. Przy poprawnym podłączeniu i zaprogramowaniu
dialera diody LED na jego obudowie będą pokazywać początkowy stan wejść
opisany poniżej. Dioda przy wejściu 6 zapali się sygnalizując koniec sabotażu dialera
po zamknięciu obudowy.
Instrukcja instalacji centrali TCS-2 - Strona 7
-IN1
-IN2
-IN3
-IN4
-IN5
-IN6
rozbrojenie systemu
koniec włamania
koniec sabotażu
zasilanie 230 jest
napad
koniec sabotażu dialera
-świeci
-świeci
-świeci
-świeci
-świeci
-świeci
zazbrojenie
włamanie
sabotaż
brak zasilania 230
koniec napadu
sabotaż dialera
Rys. 10 Zmontowany dialer GSM
Instrukcja instalacji centrali TCS-2 - Strona 8
-nie świeci
-nie świeci
-nie świeci
-nie świeci
-nie świeci
-nie świeci
Żyła +12V w przewodzie zasilającym
jest w czarnej izolacji z białym paskiem
12V GND GS GZ SYRENA
SAB/24h
CENTRALA
TCS-2
Obwód sabotażowy
czujników połączony
szeregowo z
czujnikiem obudowy L1
dialera
GND
Do pozostałych
styków
sabotażowych
Czujnik otwarcia
obudowy dialera
Przycisk napadowy
Styk NO
L2
GW
GND
12V
GU
GND
+12V
IN8
IN7
GND
IN6
IN5
GND
IN4
IN3
GND
IN2
IN1
NAP
DialerGSM PROXIMA
Rys. 11 Schemat połączeń centrali TCS – 2 i dialera GSM PROXIMA
Czujnik otwarcia obudowy dialera można podłączyć na dwa sposoby:
- Połączyć z obwodem sabotażowym pozostałych elementów np. czujników.
Wówczas należy zewrzeć wejście IN6 z masą (dotyczy GSM PROXIMA)
Taka konfiguracja, w sytuacji wystąpienia sabotażu GSMa lub czujek spowoduje
wygenerowanie głośnego alarmu i wysłanie komunikatu o alarmie sabotażowym.
Będzie to ten sam komunikat dla alarmu z czujek i alarmu z obudowy.
- Podłączyć do zacisków IN6 i GND wówczas głośny alarm będzie wygenerowany,
gdy nastąpi sabotaż czujnika i równocześnie zostanie wysłana informacja o
sabotażu. Otwarcie obudowy modułu GSM nie spowoduje alarmu głośnego, lecz
spowoduje wysłanie informacji o sabotażu modułu GSM.
Dla alarmu z czujek będzie inny komunikat niż dla alarmu spowodowanego
otwarciem obudowy GSMa.
Instrukcja instalacji centrali TCS-2 - Strona 9
Rys. 12 Przykładowa konfiguracja dialera PROXIMA.
Do centrali można podłączyć dowolny dialer GSM posiadający wejścia NC/NO.
Najprostsze dialery są wyposażone w jedno wejście, którym można przesłać jeden
sygnał np. o włamaniu.
Należy jednak pamiętać, że na wyjściu GW centrali podczas włamania pojawia się
sygnał masy. Jeżeli dialer jest wyzwalany zwarciem, wówczas masy centrali i dialera
należy połączyć ze sobą a wyjście GW z zaciskiem sterującym dialer.
Wyjaśnienia zwrotów technicznych:
Czujka PIR –
czujka, reagująca na ruch ciepła
Czujka kontaktronowa –
czujka magnetyczna, reagująca na otwarcie/zamknięcie
Dialer GSM –
urządzenie
sterujące
telefonem
komórkowym,
umożliwiające
wysłanie
właściwego
komunikatu
użytkownikowi o stanie obiektu
Instrukcja instalacji centrali TCS-2 - Strona 10
Obwód sabotażowy –
styki w czujniku i centrali, wywołujące alarm w momencie
próby otwarcia obudowy
Rozbrojenie systemu –
stan centrali, w którym centrala przestaje monitorować
obiekt
Uzbrojenie systemu –
stan centrali, w którym centrala monitoruje obiekt, a w
momencie wykrycia „intruza” informuje o tym
sygnalizacją dźwiękową i świetlną
