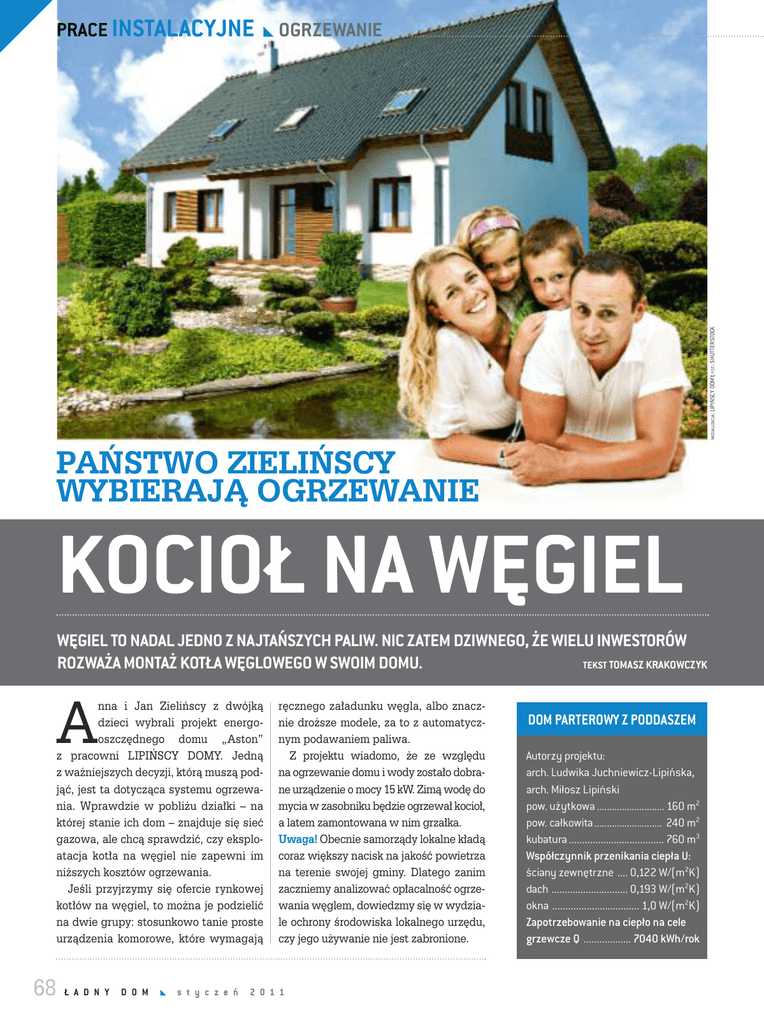

OGRZEWANIE
WIZUALIZACJA: LIPIŃSCY DOMY; FOT.: SHUTTERSTOCK
PRACE INSTALACYJNE
PAŃSTWO ZIELIŃSCY
WYBIERAJĄ OGRZEWANIE
KOCIOŁ NA WĘGIEL
WĘGIEL TO NADAL JEDNO Z NAJTAŃSZYCH PALIW. NIC ZATEM DZIWNEGO, ŻE WIELU INWESTORÓW
ROZWAŻA MONTAŻ KOTŁA WĘGLOWEGO W SWOIM DOMU.
TEKST TOMASZ KRAKOWCZYK
A
nna i Jan Zielińscy z dwójką
ręcznego załadunku węgla, albo znacz-
dzieci wybrali projekt energo-
nie droższe modele, za to z automatycz-
oszczędnego
nym podawaniem paliwa.
domu
„Aston”
z pracowni LIPIŃSCY DOMY. Jedną
Z projektu wiadomo, że ze względu
z ważniejszych decyzji, którą muszą pod-
na ogrzewanie domu i wody zostało dobra-
jąć, jest ta dotycząca systemu ogrzewa-
ne urządzenie o mocy 15 kW. Zimą wodę do
nia. Wprawdzie w pobliżu działki – na
mycia w zasobniku będzie ogrzewał kocioł,
której stanie ich dom – znajduje się sieć
a latem zamontowana w nim grzałka.
gazowa, ale chcą sprawdzić, czy eksplo-
Uwaga! Obecnie samorządy lokalne kładą
atacja kotła na węgiel nie zapewni im
coraz większy nacisk na jakość powietrza
niższych kosztów ogrzewania.
na terenie swojej gminy. Dlatego zanim
Jeśli przyjrzymy się ofercie rynkowej
zaczniemy analizować opłacalność ogrze-
kotłów na węgiel, to można je podzielić
wania węglem, dowiedzmy się w wydzia-
na dwie grupy: stosunkowo tanie proste
le ochrony środowiska lokalnego urzędu,
urządzenia komorowe, które wymagają
czy jego używanie nie jest zabronione.
68
Ł A D N Y
D O M
s t y c z e ń
2 0 1 1
DOM PARTEROWY Z PODDASZEM
Autorzy projektu:
arch. Ludwika Juchniewicz-Lipińska,
arch. Miłosz Lipiński
pow. użytkowa ........................... 160 m2
pow. całkowita ........................... 240 m2
kubatura .................................... 760 m3
Współczynnik przenikania ciepła U:
ściany zewnętrzne .... 0,122 W/(m2K)
dach ............................. 0,193 W/(m2K)
okna ................................. 1,0 W/(m2K)
Zapotrzebowanie na ciepło na cele
grzewcze Q .................. 7040 kWh/rok
OGRZEWANIE
WYMAGANIA DLA KOTŁA NA WĘGIEL
W trakcie obsługi kotła na węgiel (dokładanie paliwa, usuwa-
lizować np. w wolno stojącym garażu lub domku gospodarczym.
nie popiołu) nie sposób uniknąć unoszenia się pyłu. Dlatego
Ale uwaga, takie rozwiązanie wiąże się z dość uciążliwym
przewożeniem opału do kotłowni.
urządzenia te należy montować w oddzielnych pomieszcze-
Komin i wentylacja. Pomieszczenie kotłowni zostało wypo-
niach.
Kotłownia. W prezentowanym domu uwzględniono to po-
sażone, zgodnie z prawem budowlanym, w nawiew o przekro-
mieszczenie, co nie jest obecnie standardem w gotowych pro-
ju minimum 200 cm2 oraz wywiew, czyli oddzielny kanał wen-
2
jektach. Kotłownia ma 7,5 m , więc – zgodnie z przepisami – wy-
tylacyjny o przekroju 14×14 cm.
starczy do swobodnej obsługi i konserwacji kotła. Usytuowana
W kotłowni przewidziano przewód dymowy, ale jest on prze-
została w sąsiedztwie kuchni, z którą jest połączona drzwiami
znaczony do podłączenia kominka. Do odprowadzania spalin
wewnętrznymi. W projekcie zaznaczono konieczność montażu
z kotła trzeba będzie zatem dostawić jeszcze jeden przewód.
szczelnych drzwi, ale brak przedsionka pomiędzy kuchnią a kot-
Można go wymurować z pełnej cegły, ale lepiej zastosować goto-
łownią może i tak powodować przenoszenie się pyłu, dymu i za-
we systemy przewodów dymowych z kształtek ceramicznych. In-
pachów z kotłowni do wnętrza domu. Rozwiązaniem mogą być
nym rozwiązaniem jest montaż komina ze stali żaroodpornej,
drzwi podwójne. Kotłownia ma jeszcze drugie drzwi, przez któ-
z atestem do spalin z węgla.
1 KOTŁOWNIA NA KOCIOŁ WĘGLOWY
re wychodzi się na zewnątrz.
dostawiony komin
Uwaga! Ze względu na umieszczenie kotłowni na tym samym
ewentualnie
dodatkowe drzwi
poziomie co ogrzewane pomieszczenia, należy zastosować
układ centralnego ogrzewania, w którym obieg wody grzew-
kotłownia
czej będzie wymuszony pompą obiegową.
wejście
boczne
Magazyn paliwa. Jeśli moc kotła nie przekracza 25 kW, skład
wywania go w specjalnie przygotowanym boksie lub pojemnikach. Jednak ze względu na wielkość kotłowni w naszym domu,
lepiej utworzyć w niej podręczny skład paliwa, główny zaś zloka-
RYS.: LIPIŃSCY DOMY
paliwa może znajdować się w kotłowni, pod warunkiem przecho-
MAGAZYN PALIWA
ORAZ SKŁAD POPIOŁU
MOŻE ZNAJDOWAĆ SIĘ
NA ZEWNĄTRZ DOMU,
NA PRZYKŁAD W WYDZIELONEJ CZĘŚCI Z WOLNO
STOJĄCEGO GARAŻU
kuchnia
Dom można ogrzewać na wiele sposobów. Dotyczy to zarówno źródeł ciepła (węgiel, drewno,
gaz, energia elektryczna), jak i urządzeń (kotły, kominki, pompy ciepła, piece akumulacyjne).
Na przykładzie konkretnego domu, chcemy w kolejnych numerach naszego miesięcznika sprawdzić różne rozwiązania. Będziemy oceniać nakłady, jakie trzeba ponieść na zakup i montaż urządzeń, oraz wygodę obsługi. Przyjrzymy się też kosztom eksploatacyjnym. Warto w tym miejscu
podkreślić, że dom, który wybraliśmy, jest zdecydowanie lepiej ocieplony niż wymagają tego przepisy. Mamy bowiem nadzieję, że takie właśnie domy będą coraz częściej budowane.
3 RZUT PIĘTRA
garderoba
pokój dzienny
pokój gościnny
garderoba
2 RZUT PARTERU
sypialnia
łazienka
sypialnia
kuchnia
kotłownia
RYS.: LIPIŃSCY DOMY
gabinet
wiatrołap
sypialnia
wejście
www.ladnydom.pl
s t y c z e ń
2 0 1 1
Ł A D N Y
D O M
69
PRACE INSTALACYJNE
OGRZEWANIE
KOTŁY Z RĘCZNYM ZAŁADUNKIEM PALIWA
Ten rodzaj kotłów na węgiel, nazywanych też komorowymi,
jest najbardziej rozpowszechniony na rynku. Z tego też względu producenci wciąż udoskonalają ich konstrukcję. Na przykład powietrze do spalania może być teraz dostarczane poprzez wentylator nadmuchowy, który jest sterowany
elektronicznie.
Wymienniki ciepła tych kotłów mogą być wykonane ze stali kotłowej lub z żeliwa. Pierwsze są tańsze; są też wyposażone w ruchomy ruszt ułatwiający czyszczenie paleniska. Drugie
– mają dłuższą żywotność i mniejsze wymiary, przy tej samej
mocy grzewczej.
Na rynku dostępne są kotły komorowe z górnym lub dolnym
spalaniem. Prostsze w konstrukcji modele z górnym spalaniem
osiągają sprawność na poziomie 76%, nowocześniejsze
– z dolnym spalaniem – mają sprawność około 80%.
Sterowanie. W kotłach komorowych regulacja ich działania
polega na dozowaniu powietrza do spalania w zależności
od temperatury ustawionej przez użytkownika na termostacie
urządzenia. Większość sterowników kieruje także pracą pom-
py obiegowej centralnego ogrzewania, pompy zasobnika ciep-
SWK ZĘBIEC
moc 14 kW, kocioł z górnym
spalaniem, wymiennik ciepła
ze stali, wymiary (wys./szer./gł.)
917/380/615 mm
Cena 2930 zł
łej wody oraz współpracuje z pokojowym regulatorem temperatury.
Optima Komfort Plus DEFRO
moc 20 kW, kocioł z górnym
spalaniem na miał oraz z dolnym
na węgiel, wymiennik ciepła ze stali,
wymiary (wys./szer./gł.)
1345/635/890 mm
Cena 5210 zł
Poza tym, kotły wyposażone są w zabezpieczenie termiczne,
chroniące je przed przegrzaniem.
Obsługa. Kotły z górnym spalaniem wymagają dokładania
paliwa co 8-10 godzin, a te z dolnym – przynajmniej raz na dobę. Niezależnie od rodzaju urządzenia, popiół powinien być
usuwany codziennie.
Jeśli w tych kotłach będzie spalany miał, który jest zwykle
zanieczyszczony dużą ilością domieszek, na przykład ziemią,
to przynajmniej raz w tygodniu trzeba będzie czyścić wymiennik ciepła. W przeciwnym razie znacznie spadnie sprawność
urządzenia, a w wyniku tego wzrośnie zużycie paliwa.
Cena. Na zakup prostego w konstrukcji stalowego kotła komorowego trzeba przeznaczyć nie mniej niż 2500 zł. Natomiast
urządzenie z górnym spalaniem i z rozbudowaną automatyką
może kosztować nawet 6000 zł.
Koszty eksploatacji. Przyjmując, że sezon grzewczy to sześć
miesięcy, na ogrzewanie tego domu oraz przygotowanie ciepłej wody zużycie paliwa będzie wynosiło około 2 tony węgla
typu kostka o wartości opałowej 25 MJ/kg (im ta wartość jest
wyższa, tym lepsze paliwo, gdyż uzyskamy z niego więcej
ciepła). Przy obecnej cenie węgla 500-600 zł zapłacimy od 1000
do 1200 zł.
Koszt usuwania żużla i popiołu, np. na Śląsku, wynosi około
150 zł za 6 miesięcy (pojemnik 200 l; wywóz co 2 miesiące).
King Optimal KLIMOSZ
moc 25 kW, kocioł z dolnym
spalaniem, wymiennik ciepła ze
stali, wymiary (wys./szer./gł.)
1470/670/1070 mm
Cena 5120 zł
Latem podgrzewanie grzałką elektryczną wody do mycia, kąpieli i sprzątania kosztuje 47 zł za m3. Zakładając, że 4-osobowa
rodzina zużywa około 200 l ciepłej wody na dobę, za jej podgrzanie zapłaci 1700 zł.
70
Ł A D N Y
D O M
s t y c z e ń
2 0 1 1
Kruk HKS LAZAR
moc 18 kW, kocioł z górnym spalaniem,
wymiennik ciepła ze stali, wymiary
(wys./szer./gł.) 1330/510/670 mm
Cena 3170 zł
OGRZEWANIE
KOTŁY Z PODAJNIKIEM AUTOMATYCZNYM
Mają one zintegrowany z kotłem zbiornik, z którego podajnik
Karo Duo WKG PROTECH
moc 18,5 kW, kocioł
z podajnikiem tłokowym,
z paleniskiem
automatycznym
i tradycyjnym, wymiary
(wys./szer./gł.)
1520/500/1150 mm
Cena 7190 zł
– ślimakowy lub tłokowy – automatycznie dozuje paliwo.
Podajnik ślimakowy przystosowany jest przede wszystkim do
podawania węgla kamiennego, w postaci drobnych kawałków
o wielkości około 25 mm (określany przez dostawców jako groszek lub ekogroszek). Z kolei podajniki tłokowe najczęściej dostarczają do paleniska miał, choć można nimi podawać również ekogroszek. Sprawność tych urządzeń wynosi od 84 do nawet 92%.
Bardzo praktycznym rozwiązaniem są kotły dwupaleniskowe.
Umożliwiają one spalanie ekogroszku na palenisku automatycznym i większych kawałów węgla na palenisku tradycyjnym (gdy
zabraknie prądu, który jest potrzebny do zasilania podajnika).
Sterowanie. Większość producentów wyposaża te kotły w au-
tomatykę, która precyzyjnie nie tylko kontroluje dopływ powietrza do spalania, ale też ilość podawanego paliwa – szczególnie
w urządzeniach na ekogroszek, z podajnikiem ślimakowym.
Przekłada się to oczywiście na oszczędne zużycie węgla.
Poza tym, automatyka steruje pracą pompy obiegowej centralnego ogrzewania oraz zapewnia współpracę kotła z zasobnikiem ciepłej wody. Zazwyczaj za dodatkową opłatą kocioł
można wyposażyć w regulację pogodową.
Obsługa. Jeden pełen załadunek zbiornika – zależnie od jego
wielkości, rodzaju paliwa i temperatury na zewnątrz – wystarcza zazwyczaj na 3-4 dni palenia.
Ling KLIMOSZ
moc 25 kW, kocioł
z podajnikiem ślimakowym, z paleniskiem
automatycznym
i tradycyjnym, wymiary (wys./szer./gł.)
1365/1355/870 mm
Cena 9180 zł
To, jak często trzeba będzie usuwać popiół i czyścić kocioł, zależy od gatunku spalanego w nim węgla. Miał powoduje szybkie
zapełnienie się popielnika żużlem i popiołem, oraz konieczność
czyszczenia urządzenia przynajmniej raz w tygodniu. Jeśli zaś
wybierzemy kocioł na ekogroszek, popiołu będzie niewiele, a osady z wymiennika ciepła usuwać będzie można raz w miesiącu.
Cena. Za kocioł ze stali o grubości 6 mm z podajnikiem ślimakowym i podstawową automatyką zapłacimy około 4800 zł. Koszt
urządzenia bardziej trwałego (blacha 8 mm) z dodatkowym paleniskiem i rozbudowaną automatyką wynosi powyżej 10 000 zł.
Koszty eksploatacyjne. W kotłach z podajnikiem ślimakowym
zużycie ekogroszku w sezonie grzewczym wyniesie około 1,5 tony węgla (o wartości opałowej 28 MJ/kg). Natomiast w kotłach
z podajnikiem tłokowym, spalimy 2 tony miału (o wartości opałowej 23 MJ/kg). Przyjmując cenę ekogroszku 650 zł/t, a miału
380 zł/t, daje to odpowiednio koszt 975 zł lub 760 zł.
Koszty usuwania popiołu z kotłów opalanych ekogroszkiem bę-
Multi Perfect HKS LAZAR
moc 25 kW, kocioł
z podajnikiem tłokowym,
z paleniskiem automatycznym i tradycyjnym,
wymiary (wys./szer./gł.)
1545/1450/750 mm
Cena 11 650 zł
dą niższe niż z kotłów komorowych o około 40%, czyli zapłacimy
nie więcej niż 60 zł. Natomiast spalając miał węglowy w kotłach
z automatycznym podajnikiem, otrzymamy nawet 50% więcej
żużla i popiołu niż z węgla typu kostka. Zatem jego wywóz będzie kosztował 300 zł.
Wprawdzie kotły z podajnikiem automatycznym umożliwiają
pracę kotła na potrzeby ciepłej wody do mycia również w lecie,
ale zakładamy, że w tym czasie będziemy ją ogrzewać prądem,
co będzie kosztowało 1700 zł.
www.ladnydom.pl
AKM DEFRO
moc 15 kW, kocioł
z podajnikiem tłokowym,
z paleniskiem
automatycznym
i tradycyjnym, wymiary
(wys./szer./gł.)
1280/430/1450 mm
Cena 7820 zł
s t y c z e ń
2 0 1 1
Ł A D N Y
D O M
71
PRACE INSTALACYJNE
OGRZEWANIE
DECYZJA PAŃSTWA ZIELIŃSKICH
Kotły komorowe z ręcznym załadunkiem paliwa wymagają „zatrudnienia” jednego z domowników na etacie palacza. Trzeba
je bowiem codziennie rozpalić oraz 2-3 razy na dobę uzupełnić
paliwo. Nie można też oczywiście zapomnieć o regularnym usuwaniu popiołu i czyszczeniu wymiennika ciepła. Gorzej, jeśli palacz zachoruje lub zechce zimą z całą rodziną gdzieś wyjechać.
Państwo Zielińscy są zapracowani i cenią sobie wygodę obsługi instalacji grzewczej. Dlatego, jeśli zdecydują się kocioł
węglowy, będzie to model z automatycznym podawaniem paliwa (najlepiej w wersji dwupaleniskowej). Jest to urządzenie
z podajnikiem ślimakowym, przystosowane do spalania ekogroszku. Emituje ono najmniej pyłów i zanieczyszczeń
spośród opisanych wcześniej kotłów, więc usytuowanie kotłowni w pobliżu kuchni nie będzie tak uciążliwe. Oprócz tego
ekogroszek można kupić w workach, co umożliwi jego składowanie w niedużych ilościach w podręcznym magazynie w kotłowni. Warto też dodać, że dzięki automatyce obsługa takich
kotłów będzie mniej absorbująca. Oczywiście nie oznacza to,
że nie wymagają one żadnego dozoru i obsługi, choć często
przez sprzedawców są one promowane jako bezobsługowe.
Na roczne wydatki ogrzewania domu i wody składają się:
amortyzacja kotła, opłaty za paliwo, wywóz popiołu, a także
FOT.: TOMASZ KRAKOWCZYK
podgrzewanie wody przez pół roku grzałką elektryczną. Przyjmując, że żywotność kotłów wynosi 15 lat (koszt zakupu kotła należy zatem podzielić przez 15), i że za ogrzewanie wody
termą przez 6 letnich miesięcy zapłacimy 1700 zł, wydatki
roczne kształtują się następująco:
3120 zł
3050 zł
2990 zł
kocioł
komorowy
opalany węglem
typu kostka
kocioł
na ekogroszek
z podajnikiem
ślimakowym
kocioł
na miał
z podajnikiem
tłokowym
PRODUCENCI
Z NOTATNIKA PAŃSTWA ZIELIŃSKICH:
Do dalszych decyzji zostawiamy kocioł
na ekogroszek z podajnikiem ślimakowym,
wyposażony w dwa paleniska
– automatyczne i tradycyjne
W skrócie…
Kotły na węgiel oferują m.in. firmy:
…o kotłach na węgiel
ATMOS/MORA | www.mora.com.pl | tel. 0 61 855 23 50
Zanim zaczniemy rozważać ogrzewanie domu
CHT | www.cichewicz.pl | tel. 23 662 14 81
DEFRO | www.defro.pl | tel. 41 303 80 85
HEF | www.hef.com.pl | tel. 43 353 00 68
HKS LAZAR| www.hkslazar.pl | tel. 32 472 95 78
JUNKERS | www.junkers.pl | infolinia 0 801 600 801
KLIMOSZ | www.klimosz.pl | tel. 32 475 21 77
KOSTRZEWA | www.kostrzewa.com.pl | tel. 87 428 53 51
ORLAŃSKI | www.eko-vimar.pl | tel. 77 400 55 80
PROTECH | www.protech-wkg.pl | tel. 33 875 51 87
węglem, sprawdźmy, czy w naszej gminie istnieje taka
możliwość.
Za prosty kocioł komorowy zapłacimy stosunkowo niewiele. Ma on jednak niską sprawność, więc koszty jego
eksploatacji będą najwyższe spośród wszystkich rodza-
jów kotłów węglowych. Poza tym, wymaga on uciążliwej obsługi. Dlatego dużo lepszym rozwiązaniem jest
kocioł na ekogroszek z podajnikiem automatycznym.
VIESSMAN | www.viessmann.pl | infolinia 0 801 804 444
ZĘBIEC | www.zebiec.com.pl | tel. 41 276 74 00
72
Ł A D N Y
D O M
s t y c z e ń
2 0 1 1
O nowoczesnych kotłach na drewno
przeczytaj na stronie www.ladnydom.pl
