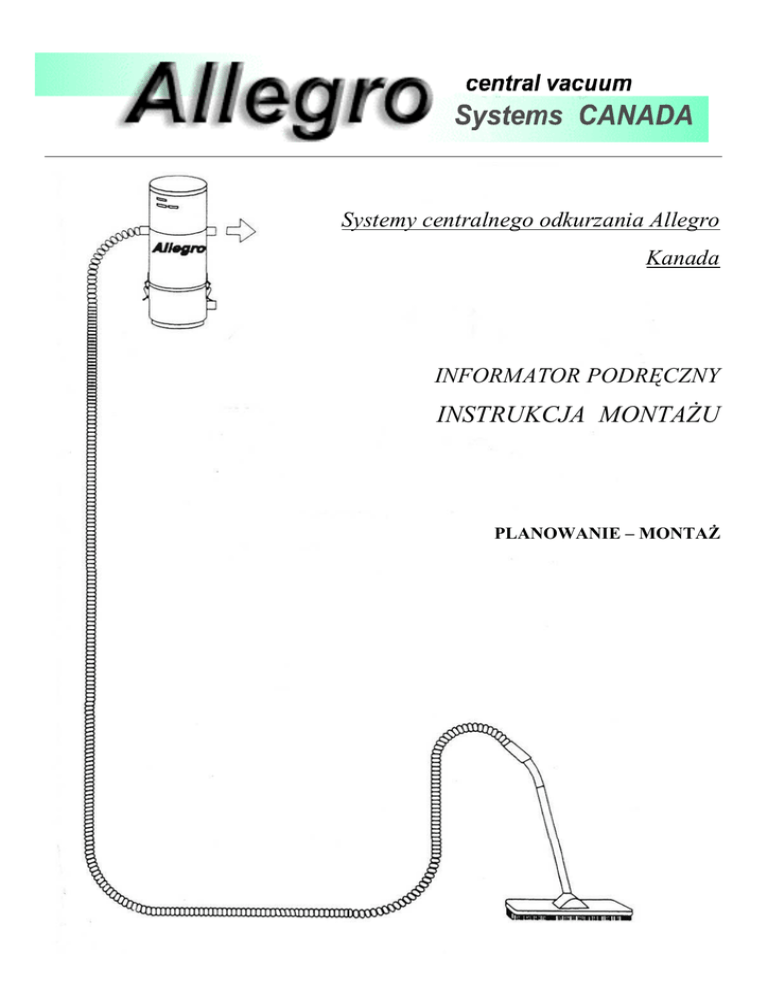

Systemy centralnego odkurzania Allegro
Kanada
INFORMATOR PODRĘCZNY
INSTRUKCJA MONTAśU
PLANOWANIE – MONTAś
PLANOWANIE
Podstawowe informacje dotyczące planowania
Zaleca się zbieranie wszystkich informacji potrzebnych do planowania, w szczególności:
− eksploatacja urządzenia (prywatnie, przemysłowo)
− szczególne wymogi dotyczące ustalenia:
• przebiegu instalacji rurociągu ssącego
• połoŜenia określonych gniazd ssących
• połoŜenia odkurzacza centralnego
− rodzaj pobieranego prądu (jedna lub trzy fazy)
− potrzeba zasysania płynów (tak/nie)
− plany budynku (rzuty, przekroje)
UWAGA!
Na jednofazowych odkurzaczach Allegro moŜe w danym czasie pracować wyłącznie jedna osoba.
W domkach wielorodzinnych zaleca się zainstalowanie dla kaŜdego mieszkania własnej, niezaleŜnej instalacji ssącej z własnym,
niezaleŜnym odkurzaczem.
Rozmieszczenie gniazd ssących
Miejsca umieszczenia gniazd naleŜy ustalać na planach budynku przy pomocy cyrkla. Kreślimy okręgi, które określają
powierzchnię odkurzania. Promieniem jest tutaj długość węŜa, a środkiem – miejsce zamontowania gniazda. Zaznaczone okręgi
powinny opasywać całe mieszkanie. Gniazd nie naleŜy nigdy projektować: za drzwiami, meblami oraz w miejscach trudno
dostępnych, gdzie wąŜ uległby załamaniu. Na ogół najwygodniejszym miejscem na gniazda są klatki schodowe, korytarze
(na ścianach działowych). Rozmieszczenie gniazd naleŜy zweryfikować w rzeczywistości na obiekcie (za pomocą miary
lub sznura).
Zalecana długość węŜa do sprzątania – 7,5 m.
Opcjonalna długość węŜa do sprzątania – 9,0 m.
Przy planowaniu rozmieszczenia gniazd ssących naleŜy:
− unikać częstego przecinania się okręgów
− igłę cyrkla osadzać w miarę moŜliwości na ściankach działowych, zamiast na ścianach zewnętrznych
− uwzględnić ewentualne przeszkody (np. ściany, meble)
RYS.1.
NaleŜy mieć na uwadze:
• podczas planowania rozmieszczenia
gniazd ssących naleŜy pamiętać, Ŝe
czynność ta ma bardzo istotny wpływ na
wygodne i racjonalne korzystanie z zalet
systemu. MoŜliwie niewielka liczba
gniazd ssących zainstalowanych w
prawidłowych
miejscach
znacznie
oszczędza czas w trakcie późniejszej
pracy. Instalacja gniazd w kaŜdym
pomieszczeniu jest nieuzasadniona i
nieekonomiczna
• zaleca się zaprojektowanie gniazda
meblowego „szufelka automatyczna”
• w garaŜu, jak i w pobliŜu tarasu i
wejścia równieŜ powinny zostać
przewidziane gniazda ssące; podobnie
np. w stajni, w celu szczotkowania
zwierząt
• gniazdo ssące dla obszaru schodów naleŜy zamontować na niŜszej kondygnacji; łatwiej odkurza się schody idąc z dołu na górę
UWAGA: Gniazdo w garaŜu najlepiej jest umieścić przy wjeździe. UmoŜliwi to sprzątanie samochodu równieŜ na zewnątrz
budynku.
Ustalenie wysokości połoŜenia puszek gniazd ssących
Płytki podejściowe gniazd odkurzacza naleŜy montować pionowo, na wysokości
elektrycznych gniazd wtykowych lub włączników oświetleniowych.
RYS.2.
Ustalenie lokalizacji jednostki centralnej
Odkurzacz centralny montuje się zazwyczaj w garaŜu, piwnicy lub pomieszczeniu gospodarczym, ale równieŜ na balkonie bądź
tarasie. W tych ostatnich przypadkach powinno się urządzenie tak zamontować, aby było zabezpieczone przed negatywnym
wpływem warunków atmosferycznych, np. w skrzyni z dobrą wentylacją!
• aby zapewnić łatwy przepływ rurami ssącymi równieŜ i cięŜszych zabrudzeń odkurzacz powinien być zamontowany w
moŜliwie najniŜszym punkcie instalacji ssącej
• jeŜeli odkurzacz, ze względu na układ pomieszczeń, musi zostać umieszczony więcej niŜ 3 m powyŜej najniŜszego punktu
instalacji ssącej wtedy naleŜy przewidzieć urządzenie z większą siłą ssącą, względnie skontaktować się z biurem do spraw
technicznych. Oprócz tego zaleca się umieszczenie korka rewizyjnego w najniŜszym punkcie pionu, w którym powietrze jest
transportowane do góry
• rozsądnie jest zamontować odkurzacz w pobliŜu ściany zewnętrznej w celu uniknięcia długiego wyprowadzenia wydmuchu
powietrza
UWAGA!
Aby unikać szybkiego nagrzewania się odkurzacza naleŜy zapewnić dostateczny dopływ powietrza (wentylacja grawitacyjna) i
unikać montaŜu jednostki centralnej w pobliŜu źródeł ciepła.
Dobór jednostki centralnej
Podstawowe parametry decydujące o doborze jednostki:
• odległość od odkurzacza do najbardziej oddalonego gniazda ssącego (maksymalna długość rurociągu)
• powierzchnia sprzątana
Znając te wartości dobieramy jednostkę centralną na podstawie tab. 1.
UWAGA!
Przy określaniu odległości od odkurzacza do najbardziej oddalonego gniazda ssącego naleŜy uwzględnić dodatkowo (doliczyć)
długość węŜa, którym będziemy sprzątać (najczęściej 7,5 lub 9,0 m)
Tab.1.
Jednostka centralna
Max. długość rurociągu
m
2
Powierzchnia sprzątana
m
Max. ilość gniazd ssących
szt.
MU 3300
MU 4100
MU 4400
MU 5400
MU 6000
20
26
50
85
100
130
200
300
500
800
3
5
8
12
15
Strumień powietrza
3
m /h
165
170
180
185
190
Podciśnienie
kPa
25,7
26,0
30,1
30,1
34,0
Moc silnika
kW
1,25
worek
papierowy
2
1,15
1,76
1,76
1,72
Filtracja
Stopnie turbiny
Poj. zbiornika na kurz
l
Gniazdo w obudowie
cyklon + samoczyszczący worek odwrócony
2
3
3
3
16
20
20
32
32
nie
tak
tak
tak
tak
Napięcie zasilające
V
230
230
230
230
230
Napięcie sterujące
V
24
24
24
24
24
Wysokość odkurzacza
cm
69
102
102
107
107
Średnica odkurzacza
cm
34
34
34
47
47
Wybór gniazd ssących
Gniazda ssące odkurzacza centralnego dobiera się biorąc pod uwagę architekturę wnętrz, względnie wygląd elektrycznych gniazd
wtykowych lub włączników oświetleniowych.
MONTAś
Prowadzenie instalacji ssącej systemu
Przewody rurowe systemu centralnego odkurzania powinny być przeprowadzone po moŜliwie najkrótszych drogach
(nieskomplikowanie, przy rzadkich zmianach kierunku).
Moc ssania w duŜym stopniu zaleŜy od prostego poprowadzenia instalacji.
• w systemach stosujemy przewody rurowe o średnicy ø51,5 mm
• pion (ew. piony) umieszczamy moŜliwie centralnie w budynku
• instalacja ssąca moŜe przebiegać w posadzkach (w warstwie izolacji, na pierwszej wylewce), pod sufitem lub w ścianach
(bruzdy)
• przewody rurowe mogą być układane bezspadkowo
UWAGA!
NaleŜy unikać sytuacji, w których zabrudzenia są transportowane od dołu w górę na dłuŜszych odcinkach. Mogą wtedy wystąpić
kłopoty z ich zassaniem.
Aby system centralnego odkurzania wydzielał maksymalną moc instalacja ssąca musi być na trwałe szczelna. MoŜliwe jest to
tylko wtedy, gdy poszczególne elementy są ze sobą dokładnie sklejone.
Niedopuszczalne jest:
• łączenie elementów poprzez gumową uszczelkę
• łączenie rur poprzez wkładanie „jedna w drugą”
Tego rodzaju łączenia elementów prowadzą w efekcie do:
• utraty podciśnienia poprzez stopniowe zmniejszanie szczelności instalacji
• utraty droŜności instalacji poprzez nierówności na wewnętrznych ściankach rur
• zmniejszenia prędkości przepływu powietrza (nierówności na wewnętrznych ściankach
rur powodują turbulencje)
• gwizdów i szumów spowodowanych nieszczelnościami instalacji
Do prowadzenia instalacji ssącej naleŜy uŜywać jedynie oryginalnych elementów, do tego
celu przeznaczonych.
Na długości instalacji ssące zabronione jest stosowanie krótkich kolan podejściowych (kod
ZIC 018).
Kolana podejściowe stosujemy tylko przy płytkach montaŜowych gniazd (kod ZIC
003) – rys.3.
Kolano podejściowe zabezpiecza instalację ssącą przed zapchaniem.
Cięcie rur.
Rury naleŜy przecinać przy pomocy noŜa do rur PCV. Dzięki temu uzyskujemy kąt prosty
przecięcia oraz brak tzw. „zadziorów". Jest to bardzo waŜne, gdyŜ kaŜda nierówność
wewnątrz przewodów rurowych powoduje straty ciągu, utrudnia transport zanieczyszczeń i w
skrajnym wypadku moŜe doprowadzić do całkowitej utraty droŜności systemu.
Przecinanie piłą jest niedbałe i niedokładne.
RYS. 4.
Układanie trójników
Trójniki naleŜy układać
powietrza!!!
zawsze
zgodnie
z
kierunkiem przepływu
RYS. 5.
W przypadku, gdy podejście do gniazda ssącego jest z góry, bezpośrednio z trójnika,
trójnik ten powinien „leŜeć” – rys. 6. Dzięki temu zanieczyszczenia nie będą spadać
do gniazda ssącego podczas sprzątania w innych punktach instalacji.
RYS. 6.
RYS. 3.
Klejenie elementów.
Poszczególne elementy instalacji ssącej łączymy
poprzez klejenie odpowiednim klejem. Rury i łącza
naleŜy zawsze dosunąć do oporu – rys. 7.
Klej naleŜy nakładać tylko na końcówki wchodzące w
kielichy kształtek – rys. 8. Nie nakładamy kleju
wewnątrz kielichów.
RYS. 7.
RYS. 8.
UWAGA!
Wskazane jest ułoŜenie instalacji najpierw „na sucho”. Warto zaznaczyć miejsca połączeń pisakiem (przy bardziej złoŜonych
kombinacjach kształtek), gdyŜ szybkoschnący klej uniemoŜliwia późniejsze korekty.
Prowadzenie elektrycznego przewodu sterującego
Odkurzacz centralny jest połączony z gniazdami ssącymi
przewodem sterującym 2 × 1mm2.
Przewód prowadzimy równolegle – od gniazda do gniazda
(jak na rys. 9.) przymocowując go do rurociągu opaskami
zaciskowymi.
Napięcie sterujące: 12V-24V.
RYS. 9.
Wyprowadzenie wydmuchu
Zaleca się wyprowadzić strumień wydmuchiwanego powietrza
na zewnątrz budynku. Do tego celu wykorzystuje się
„wydmuch” – kod ZIK 021.
Wydmuch powinien być moŜliwie krótki.
Sposób wyprowadzenia wydmuchu przedstawia rys. 10.
RYS. 10.
Tłumik moŜe być zorientowany pionowo lub poziomo, najlepiej
około 1 m za odkurzaczem.
MontaŜ płytek montaŜowych
Płytkę montaŜową wkleja się po wykonaniu podejścia do niej. Płytka powinna być tak wklejona, aby licowała się z murem, a jej
górna płaszczyzna była pozioma (wpływa to na prawidłowe zainstalowanie gniazda ssącego).
Po wklejeniu płytki przykręca się ją do muru na kołki rozporowe - 6 mm.
Na czas robót budowlanych płytkę montaŜową naleŜy zabezpieczyć tymczasową zaślepką gniazda – kod ZIC 002.
Zabezpieczamy w ten sposób nieczynną instalację przed zapchaniem materiałami budowlanymi. MoŜna wtedy bezpiecznie
otynkować ścianę w okolicy gniazd bez obawy o ich zniszczenie, gdyby były juŜ zainstalowane. Podczas montaŜu jednostki
centralnej, naleŜy usunąć tymczasowe zaślepki gniazda, a w ich miejsce zamontować właściwe gniazda ssące.
Gniazdo meblowe „szufelka automatyczna”
W przypadku montaŜu gniazda meblowego typu szufelka automatyczna (opis gniazda niŜej) naleŜy wyjść z posadzki rurą
pionowo, lub pod kątem 45° w kierunku miejsca, gdzie planujemy orientacyjnie umieszczenie tego gniazda. Rura powinna
wystawać około 20 cm ponad przewidywany poziom posadzek. Po wylaniu posadzek ucinamy rurę, a szufelkę automatyczną
montujemy na elastycznym węŜu długości 60 cm w miejscu przez siebie wybranym.
Na czas robót budowlanych instalację
zabezpieczyć korkiem zaślepiającym.
ssącą
warto
OPIS DZIAŁANIA SZUFELKI AUTOMATYCZNEJ.
Śmieci i okruchy gromadzące się w kuchni podmiatamy do
gniazda meblowego typu „szufelka automatyczna”, stopą
uruchamiamy system i śmieci są zasysane do odkurzacza.
Gniazdo montowane w cokole szafek kuchennych lub szaf
wnękowych.
Szufelkę automatyczną naleŜy montować na elastycznym
węŜu łączeniowym kod SD 916 oraz z wykorzystaniem
kolanka podejściowego kod ZIC 018.
RYS. 11.
MontaŜ gniazd i jednostki centralnej
MontaŜ gniazd ssących polega na:
• podłączeniu przewodów gniazda do łączeniowej do elektrycznej instalacji sterującej
• przykręceniu gniazda do płytki montaŜowej (rys.12.)
Gdyby podczas montowania gniazda okazało się, Ŝe płytka montaŜowa jest osadzona
zbyt głęboko (np. na skutek nałoŜenia grubszej warstwy tynku lub przez boazerię)
wówczas naleŜy zastosować przedłuŜkę.
Uwaga: nie naleŜy całkowicie wykręcać wkrętów w gnieździe ssącym. Grozi to
wyskoczeniem spręŜynki dociskającej styk kontaktowy. Samo gniazdo wciskamy do
płytki montaŜowej nie uŜywając kleju, gdyŜ uszczelka na płytce montaŜowej
RYS. 12.
zapewni dostateczną szczelność.
Przy montaŜu gniazd ssących naleŜy zwrócić szczególną uwagę na to, aby śruby mocujące gniazdo nie były nadmiernie
dokręcone. JeŜeli w czasie pracy systemu słyszalna jest nieszczelność gniazda, oznacza to, Ŝe śruby mocujące naleŜy poluzować.
MontaŜ jednostki centralnej (patrz rys. 10.)
Aby zamontować jednostkę centralną naleŜy:
1. Wywiercić otwory ø12mm.
2. Wprowadzić kołki rozporowe w wywiercone otwory.
3. Przykręcić śrubami mocującymi pałąk mocujący.
4. Zawiesić jednostkę centralną.
Po zawieszeniu odkurzacza centralnego na ścianie naleŜy podłączyć go do instalacji ssącej poprzez:
1.
Połączenie w puszce elektrycznej przewodu sterującego biegnącego wzdłuŜ instalacji PCV z przewodem niskiego
napięcia wyprowadzonym z odkurzacza
2. Połączenie instalacji ssącej PCV z otworem wlotowym odkurzacza.
3. Połączenie przewodu wydmuchującego z otworem wydmuchu powietrza odkurzacza.
4. Podłączenie jednostki centralnej do sieci 220/230V Zalecany bezpiecznik: 220/16A/C
Sprawdzić funkcjonowanie systemu pod względem praktycznym.
COMFORT SYSTEM - Przedstawiciel Generalny
ul. Grunwaldzka 182/196 60-166 Poznań
tel. 061-862-84-22 fax 061-865-21-59
e-mail: [email protected]
www.odkurzacz-allegro.pl
www.comfortsystem.com.pl
Przedstawiciel Regionalny:
ZEPA Leszek Wojcieszek, 26-600 Radom, ul. Godowska 90/1
Tel. 606 412 532, tel/fax 48/ 366 18 01, www.zepa.com.pl
