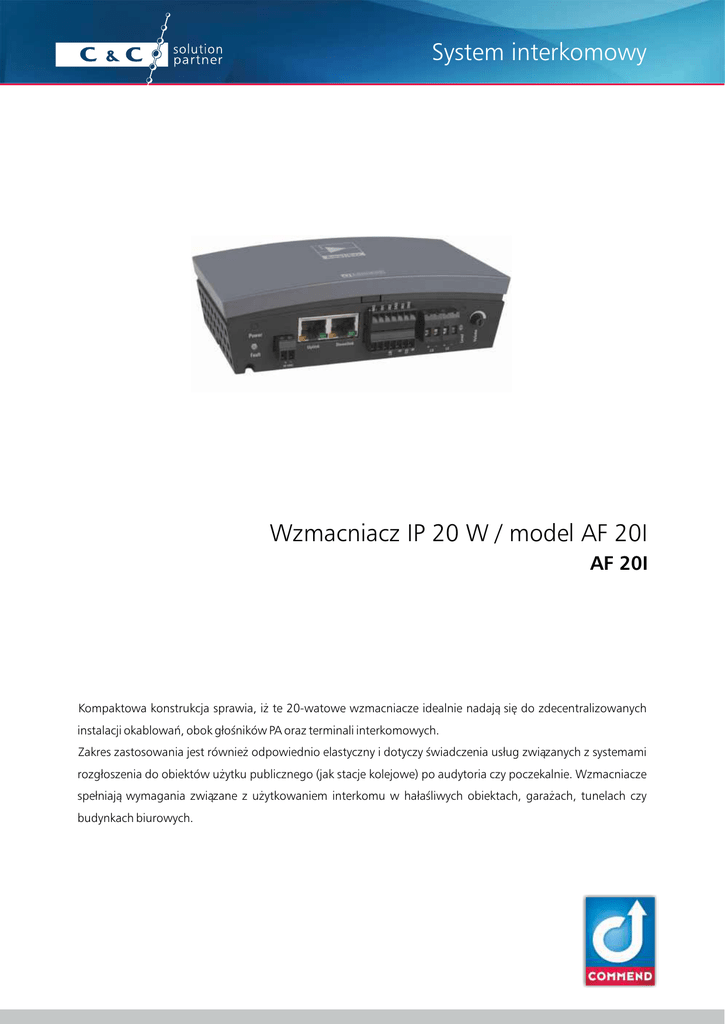

System interkomowy
Wzmacniacz IP 20 W / model AF 20I
AF 20I
Kompaktowa konstrukcja sprawia, iż te 20-watowe wzmacniacze idealnie nadają się do zdecentralizowanych
instalacji okablowań, obok głośników PA oraz terminali interkomowych.
Zakres zastosowania jest również odpowiednio elastyczny i dotyczy świadczenia usług związanych z systemami
rozgłoszenia do obiektów użytku publicznego (jak stacje kolejowe) po audytoria czy poczekalnie. Wzmacniacze
spełniają wymagania związane z użytkowaniem interkomu w hałaśliwych obiektach, garażach, tunelach czy
budynkach biurowych.
System interkomowy
Wzmacniacz IP 20 / model W AF 20I
AF 20I
AF 20I
20-watowy wzmacniacz w poliwęglanowej obudowie, umożliwiający podłączenie do serwera interkomu. Moc
wyjściowa: 1 x 20 W dla głośnika 4 Om lub 2 x 10 W w przypadku głośników 8 Om
Dane techniczne - Zalety
Dane techniczne
Klasa szczelności:
IP 20
Zakres temperatury pracy:
–25° C do +55° C (–13° F do 131° F)
Zakres temperatury przechowywania:
–25° C do +70° C (–13° F do 158° F)
Wilgotność względna:
do 95%
Wtyczka:
- Wtyczki modułowe RJ 45 z diodą LED, do podłączenia do serwera Intercom Server (IP
Uplink/Downlink)
2
- Wtykowe zaciski śrubowe (0,08 mm2 - 1,5mm ):
zasilanie, wyjścia, mikrofon, wejścia, wyjście liniowe
2
2
- Wtykowe zaciski śrubowe (0,08 mm - 2,5mm ): głośnik
- Przedłużacz wtyczkowy do np. EB2E2A
Okablowanie:
Minimum kat. 5
Zasilanie:
20 - 26 VDC
(maks. 1.2A przy 4 Ω / 20W lub maks 0.6A przy 8 Ω / 10W) zasilanie np.: PA70W24V
lub PoE Jeżeli zastosowane jest zasilanie poprzez serwer interkomu, wtedy możliwe
jest tłumienie o wartości do 9 dB, które równe jest mocy wyjściowej o wartości 6 W
Power over Ethernet (PoE)
Standard IEEE 802.3af Zużycie energii przez urządzenie terminala:
Klasa 0 (0.44 W do 12.95 W)
Moc wyjściowa:
20 W (RMS)
Wyjście audio:
Niskoopornościowe, minimalna impedancja 4 Ω
Wejście mikrofonu:
Poziom nominalny 14 mV przy 3.3 k Ω Napięcie zasilania MIC 2,5V
Wyjście liniowe:
Poziom nominalny 0 dB oraz 0,775V
Wejścia:
2 wejścia dla styków bezpotencjałowych (detekcja 5 stanów wejścia)
Wejście sterowania:
0 - 10V, dla zdalnego sterowania głośnością
Wyjście:
2 wyjścia przekaźnikowe (zestyki przełączne) 300 V / 1 A
100 000 cykli przełączenia
Protokół:
Protokół IoIP oparty na UDP/IP
Charakterystyka częstotliwościowa:
50 Hz do 15 kHz (-3 dB)
Transmission bandwidth:
16 kHz
Wymiary:
159 x 49 x 78 mm (6.26 x 1.93 x 3.07 cala)
System interkomowy
Dane techniczne - Zalety
Zalety
ź Moc wyjściowa 20 W
ź Wzmacniacz klasy D, zoptymalizowany pod kątem wysokiej wydajności w niskich temperaturach pracy
ź Zabezpieczenie przed zwarciem oraz przekroczeniem zakresu
ź Monitorowanie linii pomiędzy wzmacniaczem oraz serwerem interkomowym
ź Łatwa integracja z istniejącymi systemami interkomu
ź Jakość dźwięku 16 kHz
ź Obsługa funkcji terminalowych (np.: monitorowanie połączenia, monitorowanie funkcji, ton DSP)
ź Pasuje do zdecentralizowanych zastosowań
ź Odporna obudowa poliwęglanowa
Zakres dostawy
AF 20I
ź Wzmacniacz wraz z krótkim przewodnikiem
ź Zestaw do montażu ściennego
Uwaga: Przewód zasilający nie jest elementem wyposażenia
Wymagania systemowe
Wymagania minimalne
GE 800 / GE 300 / GE 700-UPG:
!
Intercom Server Software min. PRO 800 1.3 build 7
!
Wersja oprogramowania konfiguracyjnego przynajmniej CCT 800 1.3 build 927
!
Karta abonenta-IP G8-IP / G3-IP, min. wersja oprogramowania firmware: 4.2
!
Wersja oprogramowania NET firmware przynajmniej 5.4 build 2
Zgodność wsteczna dla GE 700 / GE 200:
!
GE 700 (min. PRO 6.0) z G7-DSP-IP
!
GE 200 (min. PRO 6.0) z G2-DSP-IP
!
Wykrycie jako ET 908 – z tego powodu istnieje możliwość użycia wyłącznie z zakresem funkcji ET 908.
!
Pobieranie oprogramowania firmware możliwe tylko za pomocą GE700-UPG lub poprzez oprogramowanie IPStationConfig!
Widok systemu
Poniższy schemat ukazuje przykład połączenia terminali Interkomu poprzez sieć IP.
System interkomowy
Dane techniczne - Zalety
Wymagania sieciowe
Adresy IP oraz Porty
ź Dla AF 20I dostępna jest funkcja DHCP.
Jeżeli DHCP nie jest używane, wtedy AF 20I musi mieć przypisany stały adres IP.
ź W przypadku zmiany publicznego adresu IP, możliwa jest dynamiczna rejestracja AF 20I.
ź Komunikacja z programu IPStationConfig odbywa się poprzez port 16399 (nie ma możliwości konfiguracji).
ź Komunikacja pomiędzy AF 20I oraz systemem interkomu (protokół UDP) odbywa się poprzez port 16400
(konfigurowalny).
Wymagania QoS
ź Maksymalne opóźnienie w jedną stronę 100 ms
ź Wahania opóźnienia nie przekraczające 50 ms
ź 0% utraconych pakietów, aby zapewnić doskonałą jakość audio
Pasmo
ź Wymagane pasmo z uwzględnieniem zapasu protokołu dla AF 20I, powinno po wynosić dla wysyłania /
pobierania: 96 kBit/s dla rozmowy oraz dla danych
ź Kompresja rozmowy zgodna ze standardem G.722
Długość linii
Intercom Server - wzmacniacz
Maksymalna długość linii dla okablowania kategorii 5 w sieci LAN wynosi 100 m (328 st.) – np. od przełącznika do
stacji interkomu.
Wzmacniacz - Głośnik
Zalecane jest wybranie najkrótszej możliwej linii pomiędzy wzmacniaczem oraz głośnikiem.
Średnica kabla
Długość linii przy impedancji głośnika:
4Ω
8Ω
Ć 0,5 mm (AWG: 24)
10 m (32,8 st.)
20 m (65,6 st.)
Ć 0,6 mm (AWG: 22)
14 m (45,9 st.)
28 m (91,9 st.)
Ć 0,8 mm (AWG: 20)
24 m (78,7 st.)
48 m (157,5 st.)
Ć 1,0 mm (AWG: 18)
37 m (121,4 st.)
73 m (239,5st.)
Ć 1,4 mm (AWG: 15)
73 m (239,5 st.)
146 m (479 st.)
Ć 1,8 mm (AWG: 13)
122 m (400 st.)
244 m (800 st.)
Określona długość linii odpowiadająca podzieleniu wydajności głośnika lub spadkowi napięcia -3 dB.
System interkomowy
Instalacja
Wejście
0 - 10V
Wejście ster.
Mikrofon
Połączenie
Wpust kablowy dla modułu rozszerzenia
Podłączenie głośnika :
Ustawienia
Sterowanie głośnością odbywa się za pomocą potencjometru „Volume” lub za pomocą CCT 800, wybierając
Abonent > Dźwięk - Ustawienia
Wskaźniki LED
Dioda „Power”
ź świecąca zielona dioda: zasilanie aktywne
ź mrugająca zielona dioda: zasilanie przez PoE
ź świecąca czerwona dioda: zwarcie przy głośniku
Dioda „Level”
ź czerwona dioda LED: zbyt duże wzmocnienie (obcinanie)
ź zielona / pomarańczowa dioda LED: wzmocnienie OK
System interkomowy
Instalacja
Środki ostrożności
ź Należy przestrzegać środków ostrożności przy obsłudze wrażliwych elektrostatycznie urządzeń!
ź Wzmacniacze mogą być instalowane jedynie przez autoryzowanych techników.
Wymiary
Wymiary podane w mm (calach), nie skalować!
System interkomowy
Instalacja
Mocowanie
Wzmacniacz można zamontować na dwa sposoby:
Zestaw do montażu ściennego (w zakresie dostawy)
Zamocować śruby oraz kołki ustalające
Rozerwać otwór montażowy w tylnej części
obudowy i powiesić na śrubach
Unieruchomić moduł bezprzewodowy
przesuwając go w lewo, w prawo lub w dół
Górny zacisk szynowy ET 901-HSH35 (nie jest elementem dostawy)
Dzięki temu zaciskowi, obudowa skrzynki wzmacniacza może być zainstalowana prostopadle lub równolegle
względem szyny, w położeniu pionowym lub poziomym.
