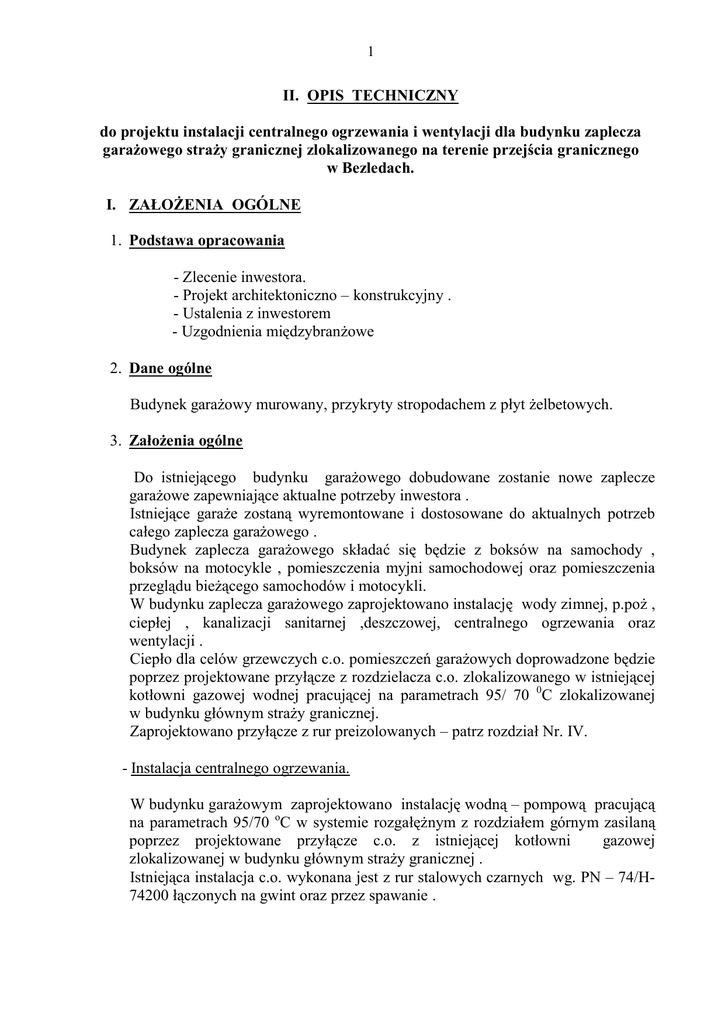

II. OPIS TECHNICZNY
do projektu instalacji centralnego ogrzewania i wentylacji dla budynku zaplecza
gara owego stra y granicznej zlokalizowanego na terenie przej cia granicznego
w Bezledach.
I. ZA
ENIA OGÓLNE
1. Podstawa opracowania
- Zlecenie inwestora.
- Projekt architektoniczno – konstrukcyjny .
- Ustalenia z inwestorem
- Uzgodnienia mi dzybran owe
2. Dane ogólne
Budynek gara owy murowany, przykryty stropodachem z p yt elbetowych.
3. Za
enia ogólne
Do istniej cego budynku gara owego dobudowane zostanie nowe zaplecze
gara owe zapewniaj ce aktualne potrzeby inwestora .
Istniej ce gara e zostan wyremontowane i dostosowane do aktualnych potrzeb
ca ego zaplecza gara owego .
Budynek zaplecza gara owego sk ada si b dzie z boksów na samochody ,
boksów na motocykle , pomieszczenia myjni samochodowej oraz pomieszczenia
przegl du bie cego samochodów i motocykli.
W budynku zaplecza gara owego zaprojektowano instalacj wody zimnej, p.po ,
ciep ej , kanalizacji sanitarnej ,deszczowej, centralnego ogrzewania oraz
wentylacji .
Ciep o dla celów grzewczych c.o. pomieszcze gara owych doprowadzone b dzie
poprzez projektowane przy cze z rozdzielacza c.o. zlokalizowanego w istniej cej
kot owni gazowej wodnej pracuj cej na parametrach 95/ 70 0C zlokalizowanej
w budynku g ównym stra y granicznej.
Zaprojektowano przy cze z rur preizolowanych – patrz rozdzia Nr. IV.
- Instalacja centralnego ogrzewania.
W budynku gara owym zaprojektowano instalacj wodn – pompow pracuj
na parametrach 95/70 oC w systemie rozga nym z rozdzia em górnym zasilan
poprzez projektowane przy cze c.o. z istniej cej kot owni
gazowej
zlokalizowanej w budynku g ównym stra y granicznej .
Istniej ca instalacja c.o. wykonana jest z rur stalowych czarnych wg. PN – 74/H74200 czonych na gwint oraz przez spawanie .
2
Zasili ona w ciep o grzejniki stalowe p ytowe COSMONOVA - kompaktowe
22K/600 , 33K/600 i 33K/ 900 d ugo L - podano na rzucie i rozwini ciu.
- Obliczenia
Straty ciep a wg. norm PN – ENISO 6946 z pa dziernika 1999r.
Regulacj wst pn nastaw zaworów termostatycznych dokona wg. danych
przedstawionych na rozwini ciu instalacji c.o.
II. OPIS SZCZEGÓ OWY
1. Instalacja centralnego ogrzewania
Dla budynku zaplecza gara owego stra y granicznej zaprojektowano instalacj
c.o. wodn pompow dzia aj
na parametrach 95 / 70 0 C z rozdzia em górnym
z rur stalowych czarnych ze szwem czonych przez spawanie oraz na gwint.
Przewody c.o. przez przegrody budowlane prowadzi w rurach ochronnych
Ruroci gi nale y oczy ci z rdzy i pomalowa farb antykorozyjn oraz olejn .
Piony i poziomy prowadzone w pomieszczeniach gara owych ogrzewanych
nie nale y izolowa termicznie.
Na ga zkach zasilaj cych zamontowa zawory termostatyczne a na powrotnych
zawory odcinaj ce kulowe.
W najwy szych punktach instalacji c.o. na pionach zasilaj cych i powrotnych
nale y zamontowa automatyczne zawory odpowietrzaj ce.
W najni szym punkcie zamontowa zawory kulowe z kurkami spustowymi.
Jako aparaty grzewcze projektuje si :
- Grzejniki stalowe p ytowe COSMONOWA kompaktowe 22K/ 600, 33K/600
i 33K/900 firmy VNH Fabryka Grzejników Sp. zo.o.
Wielko i typ grzejników opisano na rzucie i rozwini ciu instalacji c.o.
Wyposa enie aparatów grzewczych stanowi b
:
- Grzejniki wyposa ono w zawory termostatyczne firmy ,,Danfoss’’ wraz
z g owicami oraz zawory odcinaj ce kulowe.
Odpowietrzenie instalacji
- Projektowana instalacja odpowietrzana b dzie poprzez zawory odpowietrzaj ce
p ywakowe Flamko 15mm.
Izolacja przewodów
- Z uwagi na prowadzenie rur c.o. w pomieszczeniach ogrzewanych nie b
izolowane termicznie.
one
3
Regulacja instalacji
- Po wykonaniu instalacji c.o. nale y dokona p ukania instalacji , próby
szczelno ciowej na zimno i gor co oraz regulacji nastaw wst pnych
na zaworach termostatycznych zamontowanych na ga zkach zasilaj cych
projektowanych grzejników.
2. Wentylacja pomieszcze
i przegl dów .
gara owych oraz pomieszczenia myjni
- Boksy gara owe
Wentylacja w boksach gara owych odbywa si b dzie grawitacyjnie:
Nawiew – nawiew do boksów gara owych odbywa si b dzie poprzez kana
nawiewny o wymiarach 20 x 20 cm zlokalizowany 30 cm nad posadzk ,
uzbrojony na zewn trz w krat o wymiarach 20 x 20 cm oraz wewn trz w krat
nawiewn z regulowan przes on o wymiarach 20 x 20 cm.
Wywiew - Wywiew w gara ach odbywa si b dzie poprzez kana y wywiewne
grawitacyjne wyprowadzone ponad dach i uzbrojone w nasady kominowe
wywiewne .
- Pomieszczenie myjni.
Podstawow wentylacj pomieszczenia myjni jest wentylacja grawitacyjna :
Nawiew – nawiew odbywa si b dzie poprzez kana nawiewny o wymiarach
20 x20 cm zlokalizowany 30 cm nad posadzk , uzbrojony na zewn trz w krat
o wymiarach 20x 20 cm oraz wewn trz w krat nawiewn z regulowan przes on
o wymiarach 20 x 20 cm.
Wywiew – Wywiew odbywa si b dzie poprzez kana y wywiewne grawitacyjne
wyprowadzone ponad dach i uzbrojone w nasady kominowe wywiewne.
Dodatkowym elementem wentylacji grawitacyjnej nawiewno wywiewnej b
nawiewniki zamontowane zaszczytach wietlików dachowych.
W czasie mycia samochodów w miar potrzeby mo na w czy dodatkowo
r cznie wentylator dachowy firmy JUWENT 08-500 Ryki ul. Lubelska 31.
typ WD 16 z silnikiem jednofazowym dwubiegowym typ SSkh71-6A ,
N = 0.12 KW, n = 900 obr./ min., 1 - 230 V zamontowany na podstawie
dachowej typ B/III Ø 160 mm z przepustnic bezw adno ciow otwieran poprzez
ci g powietrza.
Przepustnica po czona za pomoc ko nierzy z kana em Ø 160 mm d ugo ci
L = 0.7m który zosta po czony z podstaw dachow .
- Pomieszczenie przegl dów - uzupe niania p ynów i w.c. .
Podstawow wentylacj pomieszczenia myjni jest wentylacja grawitacyjna :
Nawiew – nawiew odbywa si b dzie poprzez kana nawiewny o wymiarach
20 x20 cm zlokalizowany 30 cm nad posadzk , uzbrojony na zewn trz w krat
4
o wymiarach 20x 20 cm oraz wewn trz w krat nawiewn z regulowan przes on
o wymiarach 20 x 20 cm.
Wywiew – Wywiew odbywa si b dzie poprzez kana y wywiewne grawitacyjne
wyprowadzone ponad dach i uzbrojone w nasady kominowe wywiewne.
Dodatkowym elementem wentylacji grawitacyjnej nawiewno wywiewnej b
nawiewniki zamontowane zaszczytach wietlików dachowych.
W czasie przegl dów samochodów w miar potrzeby mo na w czy dodatkowo
r cznie wentylator dachowy firmy JUWENT 08-500 Ryki ul. Lubelska 31
typ WD 16 z silnikiem elektrycznym jednofazowym dwubiegowym
typ SSkh71-6A , N = 0.12 KW , n = 900 obr/min , 1~ 230 V zamontowany
na podstawie dachowej typ B/III Ø 160 mm z przepustnic bezw adno ciow
otwieran poprzez ci g powietrza .
Przepustnica po czona za pomoc ko nierza z kana em Ø 160 mm d ugo ci
L = 0.7m który zosta po czony z podstaw dachow .
W celu polepszenia sprawno ci wentylacji grawitacyjnej w pomieszczeniu w.c.
na kanale wentylacji wywiewnej zaprojektowano wentylator firmy Danfoss
typ MURO 150PLUS o wydajno ci 320 m3/h i mocy 25 W w wersji
przeciwwilgociowej HT w czany poprzez w cznik zapalaj cy wiat o, nawiew
poprzez kratk w drzwiach .
Uwagi ko cowe:
- Ca
robót wykona zgodnie z ,,Warunkami technicznymi wykonania
i odbioru robót budowlano – monta owych’’ cz
II ,, Instalacje Sanitarne
i Przemys owe’’.
- W czasie prowadzenia robót nale y przestrzega przepisów BHP, P-PO .,
ogólnych i bran owych.
Wies aw Gorszczaruk
