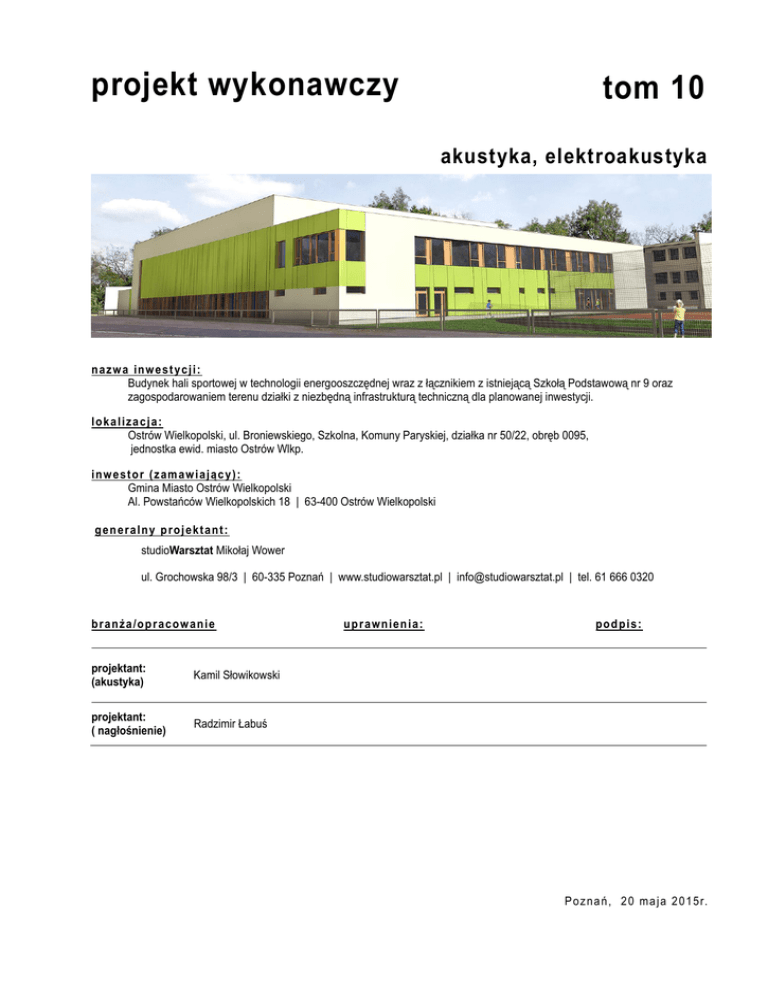

projekt wykonawczy tom 10

projekt wykonawczy
tom 10
akustyka, elektroakustyka
n azw a inw est y cj i:
Budynek hali sportowej w technologii energooszczędnej wraz z łącznikiem z istniejącą Szkołą Podstawową nr 9 oraz
zagospodarowaniem terenu działki z niezbędną infrastrukturą techniczną dla planowanej inwestycji.
lo kalizacja:
Ostrów Wielkopolski, ul. Broniewskiego, Szkolna, Komuny Paryskiej, działka nr 50/22, obręb 0095,
jednostka ewid. miasto Ostrów Wlkp.
inw est or ( zam aw ia j ąc y):
Gmina Miasto Ostrów Wielkopolski
Al. Powstańców Wielkopolskich 18 | 63-400 Ostrów Wielkopolski
g en eraln y p ro j ekt ant:
studioWarsztat Mikołaj Wower
ul. Grochowska 98/3 | 60-335 Poznań | www.studiowarsztat.pl | [email protected] | tel. 61 666 0320
b ran ża/op rac ow ani e
projektant:
(akustyka)
Kamil Słowikowski
projektant:
( nagłośnienie)
Radzimir Łabuś
up rawn ien i a:
pod pi s:
Po zn a ń, 2 0 m a ja 2015r.
sp is zawartoś c i p roj e ktu w yk onaw c zego z pod zi ałe m na tom y
nr tomu
tom 1
tom 2
tom 3
tom 4
tom 5
tom 6
tom 7
tom 8
tom 9
tom 10
tom 11
tom 12
tom 13
tom 14
tom 15
tom 16
tom 17
tom 18
tom 19
tom 20
tytuł tomu
zagospodarowanie terenu
architektura
architektura wnętrz
konstrukcja
przyłącza wod-kan
instalacje wod-kan
instalacje grzewcze
instalacja wentylacji mechanicznej
instalacja elektryczna, niskoprądowa,
automatyka
akustyka i nagłośnienie
STWIORB cz. 1
zawartość tomu
zagospodarowanie terenu, krajobraz, drogi
architektura
architektura wnętrz, aranżacja pomieszczeń, wyposażenie stałe i ruchome
konstrukcja budynku, konstrukcja dachu sali sportowej
przyłącza wod-kan
instalacje wod-kan, deszczowa, hydrantowa wewnętrzna
instalacje grzewcze,
instalacja wentylacji mechanicznej z odzyskiem ciepła wentylowanego
instalacja elektryczna i niskoprądowa (sygnalizacja włamania i napadu,
monitoring, alarmowa, teleinformatyczna), automatyka budynku
akustyka i nagłośnienie
tom I: część ogólna, tom II: ogólne specyfikacje techniczne, tom III:
przygotowanie terenu pod budowę, tom IV: roboty budowlane w zakresie
wznoszenia kompletnych obiektów budowlanych; tom VI: roboty
wykończeniowe
STWIORB cz. 2
tom V – instalacje budowlane: sanitarne i elektryczne
przedmiar robót bud. (tomy 1, 2, 3, 4, 11)
przedmiar robót budowlanych (tomy 1, 2, 3, 4, 11)
kosztorys inwest. bud. (tomy 1, 2, 3, 4, 11) kosztorys inwestorski – roboty budowlane (tomy 1, 2, 3, 4, 11)
przedmiar robót instalacje (tomy 5, 6, 7, 8) przedmiar robót instalacje (tomy 5, 6, 7, 8)
kosztorys inwest. instalacje (tomy 5, 6, 7, 8) kosztorys inwestorski – instalacje (tomy 5, 6, 7, 8)
przedmiar robót instalacje el. (tomy 9, 10) przedmiar robót instalacje elektryczne i automatyka (tomy 9, 10)
kosztorys inwest. instalacje el. (tomy 9, 10) kosztorys inwestorski - instalacje elektryczne i automatyka (tomy 9, 10)
przedmiar robót wyposażenie (tom 3)
przedmiar robót wyposażenie sportowe i ruchome (tom 3)
kosztorys inwestorski wyposażenie (tom 3) kosztorys inwestorski – wyposażenie sportowe i ruchome (tom 3)
dodatkowe opracowania:
- załącznik techniczny z obliczeniami do wniosku PP LEMUR
- płyta CD zawierająca kompletną dokumentację wykonawczą
Spis treści
spis zawartości projektu wykonawczego z podziałem na tomy ..............................................................................................................2
1. Podstawa opracowania .................................................................................................................................................................4
2. Cel i zakres opracowania ..............................................................................................................................................................5
3. Wymagania ....................................................................................................................................................................................6
4. Ocena akustyczna sali bez adaptacji akustycznej .........................................................................................................................7
4.1
Czas pogłosu: .....................................................................................................................................................................8
5. Adaptacja akustyczna sali .............................................................................................................................................................9
5.1
Ocena akustyczna sali po adaptacji akustycznej wnętrza ................................................................................................11
6. Wytyczne adaptacji akustycznej salek dydaktycznych i komunikacji ..........................................................................................12
7. Nagłośnienie ................................................................................................................................................................................13
8. Opis Systemu ..............................................................................................................................................................................13
9. Architektura systemu nagłośnieniowego .....................................................................................................................................14
10.
Ocena skuteczności adaptacji akustycznej i nagłośnienia.....................................................................................................19
1.
Podstawa opracowania

rysunki architektoniczno-budowlane szkoły,

uzgodnienia z projektantem architektury,

Polskie Normy: PN-87/B-02151/02 “Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach.
Dopuszczalne wartości poziomu dźwięku w budynkach”, PN-B-02151-3:1999 “Akustyka budowlana

PN-EN 12354-6:2005 - Akustyka budowlana -- Określanie właściwości akustycznych budynków na podstawie właściwości
elementów -- Część 6: Pochłanianie dźwięku w pomieszczeniach

PN-EN ISO 11654:1999 - Akustyka -- Wyroby dźwiękochłonne używane w budownictwie -- Wskaźnik pochłaniania
dźwięku

PN-EN 60849:2001 - Dźwiękowe systemy ostrzegawcze

PN-EN ISO 3382 „Pomiary parametrów akustycznych pomieszczeń”

M. Long Architectural Acoustics Elsevier 2006

PN EN ISO 9921 „Ergonomia – Ocena porozumiewania się mową”

PN EN ISO 60268-16 „Urządzenia systemów elektroakustycznych

Część 16: Obiektywna ocena zrozumiałości mowy za pomocą wskaźnika transmisji mowy”

„Akustyka sal” - Andrzej Kulowski. Miejsce wydania Gdańsk , wydano przez Wydaw. Politechniki Gdańskiej w roku 2007.
2.
Cel i zakres opracowania
Przedmiotem opracowania jest projektowana sala sportowa znajdująca się w szkole Podstawowej nr 9 w Ostrowie
Wielkopolskim. Hala sportowa jest pomieszczeniem przylegającym do budynku szkoły. Wyposażona jest w rozkładaną trybunę dla
publiczności usytuowaną wzdłuż dłuższego boku. Sala będzie pełnić funkcje sportowe oraz pozasportowe. Funkcje sportowe to
między innymi obsługa zajęć i imprez sportowych (zajęcia szkolne, treningi), funkcje pozasportowe to między innymi obsługa
imprez o charakterze kulturalno – rozrywkowym (przedstawienia, imprezy sportowe itp.). Zainstalowany sprzęt elektroakustyczny
powinien zapewnić swobodną realizację wszystkich wymienionych funkcji jak również spełniać wymagania norm w zakresie
zrozumiałości mowy (STI≥0,5).
Wymiary sali to: 44m długości, 27m szerokości oraz 10m wysokości. Przy zastosowaniu typowych materiałów
wykończeniowych takich jak: sportowa podłoga, sufit z blachy trapezowej, ściany pokryte tynkiem wapiennym oraz przeszklenia
stanowiące mniej niż 25% ściany należy spodziewać się długich czasów pogłosu, a co za tym idzie niekorzystnej akustyki wnętrza.
Użytkowanie takiej sali będzie powodowało dyskomfort, a przy dłuższym przebywaniu może narażać przebywające osoby na
zmęczenie a nawet pogorszenie słuchu. Duża pogłosowość zakłóci również prawidłowe funkcjonowanie systemu nagłośnienia. Z
tego też powodu zalecana jest adaptacja akustyczna wnętrza, która pozwoli na zmniejszenie hałasu pogłosowego oraz skrócenie
czasu pogłosu do zalecanych wartości.
Opracowanie obejmuje:

Analizę właściwości akustycznych sali Sportowej w szkole Podstawowej nr 9 w Ostrowie Wielkopolskim z uwzględnieniem
funkcji sali wielofunkcyjnej.

Dobór materiałów akustycznych zapewniających optymalne warunki akustyczne w sali sportowej z uwzględnieniem funkcji
sali wielofunkcyjnej.

Ocena poprawności adaptacji akustycznej

zaproponowanie nagłośnienia konferencyjno-imprezowego sali sportowej
Wyżej wymienione zagadnienia są przedstawione w formie wytycznych akustycznych do projektu architektonicznego
3.
Wymagania
Dla sal sportowych o objętości~12600m3 zalecana wartość czasu pogłosu wynosi ≤1,8s. Poniżej przedstawiono
optymalne wartości czasu pogłosu dla poszczególnych częstotliwości wraz z dopuszczalnymi odchyleniami.
Optymalny projektowany czas pogłosu
Maksymalne wartości zalecane
3
2,5
2,2
2
2
1,8
1,8
1,8
1,8
1,8
1,5
1
0,5
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
rys.1 Optymalne czasy pogłosu dla hal sportowych o kubaturze ~12650m3
Sale sportowe wymagają, aby zrozumiałość mowy (STI) była wyższa równa od 0,5 dla nagłaśnianej przestrzeni
Typowe problemy akustyczne w salach sportowych, w których występuje duży hałas pogłosowy:

trudności ze zrozumieniem słów wypowiadanych przez komentatora

brak określenia kierunkowości dźwięku

konieczność głośnego mówienia, zmęczenie strun głosowych/słuchu

niesłyszenie komend trenera z ławki

niska jakość muzyki odtwarzanej z urządzeń audio
4.
Ocena akustyczna sali bez adaptacji akustycznej
Analizę akustyczną przeprowadzono dla typowego wykończenia sali sportowej twardymi materiałami silnie odbijającymi
dźwięk. W obliczeniach ujęto trybunę zapełnioną widownią. Objętość pomieszczenia wynosi 12650m3, a powierzchnia wszystkich
ścian ograniczających 5100m2 w tym 1100 m2 stropu zaprojektowanego jako sufit dwuspadowy. Wykończenie pomieszczenia
stanowią między innymi:
- blacha trapezowa na stropie drewnianym
- sportowa podłoga na legarach 50mm
- przeszklenia na ścianach
- drzwi
- siedziska plastikowe, sportowe, zapełnione widownią w 100%
- ściany wykończone tynkiem wapienno-mineralnym
rys. 1 Widok analizowanego wnętrza
4.1
Czas pogłosu:
Czas pogłosu stanowi podstawową wielkość definiującą pomieszczenie w akustyce. Jest zależny od objętości
pomieszczenia oraz powierzchni i wykończenia ścian. Wyraża się go jako czas w którym energia pola dźwiękowego w
pomieszczeniu zanika po wyłączeniu źródła nadawczego - mówiąc inaczej jest to czas w którym poziom dźwięku spadnie o 60dB.
Czas pogłosu jest uzależniony od częstotliwości, dlatego też celem lepszej oceny tego parametru podaje się krzywą pogłosową
pomieszczenia.
Dla pomieszczeń, w których średni współczynnik pochłaniania dźwięku wynosi więcej niż 0,2 czas pogłosu można
przybliżyć stosując wzór Eyringa:
Przy pomieszczeniach wykończonych materiałami silnie odbijającymi dźwięk, gdzie średni współczynnik pochłaniania
wynosi mniej niż 0,2 czas pogłosu można obliczyć za pomocą wzoru Sabine’a:
Gdzie:
Tp – czas pogłosu
V – objętość pomieszczenia
S – pole powierzchni ścian ograniczających wnętrze
α –pogłosowy współczynnik pochłaniania dźwięku (0-1)
Średni czas pogłosu dla analizowanej sali sportowej przy pełnej widowni wynosi około 5s. Poniżej wykres czasu pogłosu
w odniesieniu do wartości zalecanych.
Czas pogłosu sali bez adaptacji akustycznej
Optymalny projektowany czas pogłosu
Maksymalne wartości zalecane
Minimalne wartości zalecane
RT bez adaptacji
6
5,5
5,35
5
5,22
4,96
4,65
4,5
czas [s]
4
4,04
3,76
3,5
3
2,5
2
2,2
2
1,5
1,8
1,8
1,8
1,8
1,8
1,49
1
0,5
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
częstotliwość [Hz]
rys. 2 Spodziewany czas pogłosu w projektowanej sali bez adaptacji akustycznej zestawiony z wartościami zalecanymi
Poprawa warunków akustycznych polega na zmniejszeniu czasu pogłosu poprzez wprowadzenie elementów
pochłaniających dźwięk na stropie oraz ścianach. Pozwoli to na zwiększenie zakresu dobrej zrozumiałości mowy oraz poprawi
bezpieczeństwo oraz komfort użytkowania sali.
5.
Adaptacja akustyczna sali
W celu poprawy warunków akustycznych zaleca się wykonanie adaptacji akustycznej wnętrza. W tym celu
zaproponowano materiały:

Rockfon Samson o gr 40mm na profilach systemowych o odporności na uderzenia (testowane zgodnie z normą
EN13964-Annex D:2004 Aneks D) – montowane na całej powierzchni sufitu pomiędzy drewnianymi dźwigarami i
płatwiami z zachowaniem pustki minimum 60 mm

Heradesign fine o gr 35mm na wełnie mineralnej 60mm (o gęstości 50kg/m3), cwk 95mm o odporności na uderzenia
(zgodnie z DIN 18032/aneks 3) – montowane bezpośrednio na ścianach szczytowych w formie pasów od wysokości
~4,2m do 6,4m oraz na ścianie przeciwległej do trybuny powyżej przeszkleń od wysokości ~2,5m do 8,5m jako
wypełnienie co drugiej przestrzeni pomiędzy słupami zgodnie z rysunkiem

Heradesign superfine o gr 35mm cwk 35mm o odporności na uderzenia (uderzenia piłką zgodnie z DIN 18032/aneks 3) –
montowane na profilach systemowych na ścianie przeciwległej do trybuny powyżej przeszkleń od wysokości ~2,5m do
8,5m jako wypełnienie co drugiej przestrzeni pomiędzy słupami zgodnie z rysunkiem

Na ścianach szczytowych rozwiesić luźno zwisająca siatkę (łapacze) dla ochrony materiału dźwiękochłonnego przed
uderzeniem piłką.
rys.4 Ilustracje obrazujące rozmieszczenie materiałów akustycznych w sali
rys.5 Ilustracje obrazujące rozmieszczenie materiałów akustycznych w sali
Tabela 1 Wykaz zastosowanych materiałów akustycznych
Kolor
Materiał
Ilość [m2]
Rockfon Samson 40/40mm
1105
Heradesign Fine 35mm + 60mm wełna 50kg/m3
246
Heradesign Fine 35mm
113
Dokładne ilości oraz miejsca montażu materiałów zostały wskazane w oddzielnych opracowaniach.
Wszystkie materiały akustyczne należy montować zgodnie z zaleceniami producenta, stosując wymagane systemy
mocowań. Wszystkie podane materiały dźwiękochłonne mogą być zastąpione innymi podobnymi materiałami akustycznymi, które
pozwolą na osiągnięcie podobnych warunków akustycznych i nie pogorszą ich.
5.1
Ocena akustyczna sali po adaptacji akustycznej wnętrza
Dzięki zastosowanej adaptacji akustycznej opisanej w pkt 5 uzyskano wymagany czas pogłosu ≤1,8s oraz poprawiono
komfort akustyczny wnętrza. Adaptacja pozwoliła też na zmniejszenie hałasu pogłosowego o około ΔL=4,5dB. Spowoduje to lepszą
zrozumiałość informacji słownych oraz komunikatów nadawanych przez system nagłośnienia. Zapewni również, że przebywanie w
tym wnętrzu będzie mniej uciążliwe dla użytkowników.
Uzyskany czas pogłosu dla hali z adaptacją akustyczną wynosi 1,78s, Poniżej znajduje się charakterystyka
częstotliwościowa czasu pogłosu po adaptacji wnętrza materiałami opisanymi powyżej.
Czas pogłosu po adaptacji Hali
3,5
Projektowany czas pogłosu
Minimalne wartości zalecane
Maksymalne wartości zalecane
RT po adaptacji akustycznej
3
czas [s]
2,5
2,2
2
2
1,8
1,8
1,8
1,8
1,8
1,5
1
0,5
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
częstotliwość [Hz]
rys. 6 Wykres prezentujący krzywą pogłosową sali po adaptacji akustycznej
8000 Hz
6.
Wytyczne adaptacji akustycznej salek dydaktycznych i komunikacji
Dla pomieszczeń dydaktycznych poniżej objętości 250m3 wymagany czas pogłosu wynosi ≤0,6 s. Jednak uwzględniając
funkcję pomieszczenia jako nauczanie początkowe czas pogłosu należy zmniejszyć do wartości ≤0,5 s. Przy uwzględnieniu
dodatkowo wyposażenia wnętrz pomieszczenia powinien on wynosić ≤0,4 s.

Pomieszczenia dydaktyczne 1/10, 1/9 1/8, 1/7 posiadają objętość ok 220m3, co sprawia iż trzeba przyjąć że czas pogłosu
powinien mieć wartości z przedziału ≤0,4 s. Wymagana chłonność akustyczna dla takiego pomieszczenia to A=41,95m2.
Proponuje się montaż sufitu na wysokości 3,1m na całym stropie. Przykładowo przy zastosowaniu sufitu Rockfon TROPIC lub inny
o podobnych parametrach uzyskano krzywą
Czas pogłosu
1
0,9
0,8
0,7
αp
0,6
0,5
0,4
0,3
0,2
0,1
0
125 Hz
250 Hz
500 Hz
1000 Hz 2000 Hz 4000 Hz 8000 Hz
rys.7 krzywa pogłosu dla zastosowanego materiału
Przy zastosowaniu ROCKFON TROPIC uzyskano czas pogłosu rzędu 0,41 s oraz zrozumiałość mowy na poziomie 0,7 STI.
Tabela 2 Obliczenia chłonności akustycznej A [m2] pomieszczenia
minimalna wymagana chłonność pomieszczeń
500Hz
41,95
1000Hz
41,95
2000Hz
41,95
stan zastany
chłonność z użyciem sufitów modułowych KORAL
12,63
79,68
9,74
67,61
10,05
73,57
Dla powierzchni na korytarzu piętro I zaleca sie montaż sufitów na całej powierzchni na wysokości 2,90m
Dla powierzchni korytarza na parterze zaleca sie montaż sufitów na całej powierzchni na wysokości 2,70m
Dla powierzchni hol na parterze zaleca sie montaż sufitów na całej powierzchni na wysokości 3,30m
Dla Powierzchni Salki Fitness zaleca się montaż sufitów na całej powierzchni na wysokości 3,10 m
Zaproponowana adaptacja spełnia wymogi odnośnie wymaganej chłonności akustycznej pomieszczenia z zastosowaniem
podanego materiału oraz zapewnia wymagane czasy pogłosu jak i wskaźniki zrozumiałości mowy STI.
7.
Nagłośnienie
Projekt instalacji elektroakustycznej dla obiektu „Budynek hali sportowej w technologii
energooszczędnej
wraz
z
łącznikiem z istniejącą Szkołą Podstawową nr 9 oraz zagospodarowaniem terenu działki z niezbędną infrastrukturą techniczną dla
planowanej inwestycji” w Ostrowie Wlkp. Zawiera instalację systemu nagłośnieniowego dla dwóch stref: płyty boiska i trybun.
8.
Opis Systemu
Projektuje się system nagłośnienia zdolny do obsługi imprez sportowych z przekazem treści słownomuzycznych. System
nagłośnienia powinien gwarantować odpowiedni poziom jakości do reprodukcji zarówno mowy jak i muzyki. Ze względu na obsługę
różnego rodzaju dyscyplin oraz dużą powierzchnię użytkową przewidziano mobilną skrzynię RACK z możliwością podłączenia do
systemu nagłośnieniowego przy stanowisku sędziowskim. Wszystkie urządzenia : mikser, procesory sygnałowe, odtwarzacze,
mikrofony oraz wzmacniacze przewidziano jako elementy wyposażenia stanowiska mobilnego RACK. Transmisja sygnałów do
głośników odbywać się będzie analogowo sygnałem na poziomie głośnikowym poprzez przyłącza PG na ścianach lub podłodze
System spełnia następujące wymagania:
- realizację dźwięku przy pomocy konsoli mikserskiej z minimum 16 kanałami audio.
- zapewnia poziom dźwięku w sali o poziomie równoważnym 95 dB
- zapewnia nierównomierność nagłośnienia: nie większa niż +/- 6 dB
- umożliwia rozbudowę systemu nagłośnieniowego
- umożliwia reprodukcję przetwarzanych częstotliwości: w zakresie 55 Hz do 19 kHz
- zapewnia bezprzewodową transmisję dla minimum 2 mikrofonów bezprzewodowych
- zapewnia niezbędne do obsługi imprez źródła dźwięku: odtwarzacze CD/MP3
- podział na 2 strefy nagłośnienia
- zapewnia dobrą zrozumiałość mowy.
System nagłośnieniowy został zaprojektowany w taki sposób aby umożliwić podział sali na 2 strefy nagłośnienia: strefa 1
(płyta boiska), strefa 2 (trybuny).
9.
Architektura systemu nagłośnieniowego
rys 8 .Schemat systemu nagłośnieniowego
Zaprojektowany system składa się z następujących bloków funkcyjnych:
- Mobilnego stanowiska RACK - Stanowisko realizatora dźwięku w którego skład wchodzą:
- Konsoleta mikserska MIX
- Mikrofony bezprzewodowe ZB
- Procesory audio i urządzenia peryferyjne konsolety mikserskiej DSP
- Odtwarzacz audio CD/mp3 CD
- Wzmacniacze mocy WZM 1, WZM 2
- Urządzenia głośnikowe nagłośnienia Sali G1-G7
- Przyłącze głośnikowe PG, puszka techniczna PT
Mobilna skrzynia RACK (Stanowisko realizatora dźwięku)
Cały sprzęt niezbędny do realizacji nagłośnienia umieszczono w mobilnej, zamykanej skrzyni RACK
wyposażonej w kółka do łatwego transportu. Posiada ona sprzęt niezbędny do odtwarzania muzyki,
transmisji sygnału mowy, obróbki oraz wzmocnienia sygnału audio.
Znajdować się w niej będzie:
- konsoleta mikserska (przystosowana do montażu w szafie RACK) umożliwiająca podłączenie
wszystkich źródeł dźwięku z minimum szesnastoma wejściami audio [MIX].
- odbiorniki mikrofonów bezprzewodowych współpracujące z dwoma mikrofonami [ZB]
- podwójny odtwarzacz CD/MP3 [CD]
- Procesor sygnałowy służący do obróbki sygnałów audio wysyłanych do zestawów głośnikowych [DSP]
- Eliminator sprzężeń w celu eliminacji sprzężeń zwrotnych [ES]
- dwa wzmacniacze mocy [WZM1, WZM2,] służące do wysterowania zestawów głośnikowych
Mobilne stanowisko RACK będzie połączone z zestawami głośnikowymi za pośrednictwem przyłącza PG i puszki technicznej PT.
propozycję ulokowania przyłącza PG i PT oraz rozmieszczenia urządzeń systemu elektroakustycznego przedstawiono na rysunku
Zaleca się aby przyłącze głośnikowe PG zostało połączone ze wzmacniaczami mocy WZM 1, WZM2 za pomocą 4
przewodów głośnikowych PGS-S ( przewód głośnikowy o przekroju 2x2,5mm, zakończonym wtykami speakon NL2 z każdej strony
Długość kabla (15m) pozwala na swobodne ustawienie stanowiska realizatora dźwięku w dowolnym miejscu sali.
rys.9 połączenie systemu audio
Konsoleta mikserska
Na stanowisku realizatora przewidziano konsoletę mikserską odpowiedzialną za obróbkę sygnałów fonicznych. Konsoleta
mikserska przystosowana jest do montażu w racku poprzez odpowiednie uchwyty. Zamontowana będzie w RACK od góry.
Konsoleta [MIX1] powinna zawierać:
- minimum 16 kanałów wejściowych
- minimum 8 wejść mikrofonowych z zasilaniem phantom 48V oraz filtrem dolnozaporowym
- minimum 4 wejścia stereo
- minimum 2 wysyłki AUX oraz 2 wysyłki efektowe FX
- minimum 4 szyny GROUP
- przynajmniej 1 procesor efektowy
Bezprzewodowe zestawy mikrofonowe
W skład bezprzewodowych zestawów mikrofonowych wchodzi komplet 2 kanałowej transmisji bezprzewodowej pracującej
w paśmie UHF. Przewidziano 2 nadajniki typu doręcznego. Wybrane urządzenia umożliwiają:
- pracę w paśmie UHF
- funkcję true diversity
- funkcję skanowania częstotliwości
- wyświetlanie stanu baterii
- zasilanie nadajników bateriami typu AA
Odtwarzacz
Odtwarzacz umożliwia odtwarzanie płyt CD, MP3 oraz WMA jak również plików z przenośnych
pamięci USB oraz kart SD/MMC.
Procesor sygnałowy
Procesor sygnałowy posiada 2 wejścia, do których dostarczone zostaną sygnały z konsolety mikserskiej oraz 6 wyjść
podłączonych do wzmacniaczy mocy odpowiedzialnych za wzmocnienie sygnału dla zestawów głośnikowych. Procesor
umożliwia cyfrową obróbkę sygnału (korekcję, opóźnienia, kompresję, matrycowanie, miksowanie, filtrowanie itp.)
niezbędną do przygotowania sygnału dla zestawów głośnikowych (szerokopasmowych oraz nisoktonowych) oraz
kompensację warunków panujących w sali. Dzięki możliwości wyciszania poszczególnych wyjść z procesora
możliwe będzie ograniczenie strefy nagłośnienia (np. wyłączenie głośników grających na trybunę). Do dyspozycji są 2
strefy nagłośnienia. Procesor będzie można podłączyć pod komputer i sterować zdalnie poprzez dedykowane
oprogramowanie.
Eliminator sprzężeń
W celu uniknięcia sprzężeń zwrotnych zastosowano cyfrowy, dwukanałowy eliminator sprzężeń umożliwiający
automatyczną eliminację sprzężeń akustycznych.
Wzmacniacze mocy
Do wzmocnienia sygnału dźwiękowego użyto profesjonalnych dwukanałowych wzmacniaczy mocy w klasie H.
Wzmacniacze posiadają zabezpieczenie przed przesterowaniem, przepięciem oraz przegrzaniem. Użyto 2 wzmacniaczy
mocy min 2x1100W/4Ω odpowiedzialnych za wzmocnienie sygnału dla zestawów głośnikowych.
Główne głośniki nagłośnienia Sali [G1-G7]
Jako system nagłośnienia sali sportowej użyto 7 dwudrożnych zestawów głośnikowych zamocowanych do konstrukcji pod
stropem. W tym celu przewidziano szereg zawiesi , za pomocą których te urządzenia będą zamocowane. Zestawy te
powinny posiadać dedykowane uchwyty oraz/lub otwory montażowe w celu łatwego ich zawieszenia. Zestawy
głośnikowe należy dodatkowo zabezpieczyć przed spadnięciem poprzez zastosowanie linki stalowej. Mocowanie do
stropu musi być stabilne i nie może powodować przemieszczania się głośnika pod wpływem uderzenia przez inny
przedmiot. Każde z gron składać się będzie z 1 głośnika szerokopasmowego.
Zestawy głośnikowe muszą posiadać stalową siatkę ochronną w celu zabezpieczenia przetworników
przed ich zniszczeniem. Obudowa powinna być wykonana ze sklejki i wyposażona w złącza typu NL4
do podłączenia zestawu. Dokładne miejsca montażu należy ustalić w trakcie instalacji.
Przyłącze [PG] i [PT]
Rolą przyłączy PG jest dostarczenie wzmocnionego sygnału audio ze wzmacniaczy do puszki technicznej PT a następnie
do głośników głośnikowych G1-G7. Proponowane miejsca zamontowania:
- przyłącza głośnikowego PG - okolice stolika sędziowskiego w ścianie lub w podłodze
- puszki techniczna PT - pod stropem
Przyłącze PG muszą być wyposażone w 4 złącza SPEAKON w celu użycia typowych kabli głośnikowych zakończonych
złączem NL2. Muszą one posiadać konstrukcję odporną na uszkodzenia, uderzenia piłki itp. Zaleca się aby były
wykonane z metalu oraz miały możliwość zamknięcia gdy nie będą używane w celu ochrony złączy
estetyki sali. W systemie nie projektuje się krosownicy sygnałów głośnikowych.
oraz popraw
Lokalizacja urządzeń
Urządzenia systemu nagłośnieniowego będą umieszczone w następujących lokalizacjach:
· Większość urządzeń systemu znajdować się będzie w mobilnej skrzyni RACK
· Przyłącza głośnikowe PG i puszka PT oraz zestawy głośnikowe G1-G7 będą zainstalowane na stałe na Sali
- Proponuje się by urządzenia głośnikowe G1, G2 G3 G4 umieszczone zostały nad płytą boiska, skierowane frontem do
płyty. Urządzenia głośnikowe G5, G6, G7 skierowane w stronę trybun pod kątem 20 stopni do poziomu.
rys.9 widok umieszczenia głośników G5, G6, G7 nad trybunami.
rys.10 - kąty promieniowania zainstalowanych głośników - 6 dB widok od ściany szczytowej
rys.11 - Rozmieszczenie elementów systemu nagłośnieniowego
Okablowanie
Należy zapewnić odpowiednie okablowanie niezbędne do połączenia urządzeń oraz zestawów głośnikowych. Typy kabli
powinny być zgodnie z przyjętymi standardami a ich przekroje zapobiegać spadkom mocy. Zestawy głośnikowe G1-G7
należy podłączyć i sprowadzić do puszki technicznej PT poprzez przewody głośnikowe o przekrojach minimum 2x
2,5mm2 zgodnie z wytycznymi producenta. Wzmocnione sygnały schodzą sie do puszki technicznej PT z przyłącza
głośnikowego PG za pomocą wieloparowego przewodu głośnikowego 8 x 2,5mm2. W przypadku równoległego
prowadzenia tras z obwodami oświetleniowymi i sygnałowymi należy zachować odległość pomiędzy trasami minimum 1
m. W przypadku krzyżowania się obwodów oświetleniowych z sygnałowymi należy przecinać je pod kątem prostym.
Zasilanie
Przy każdym punkcie przyłącza PG należy zapewnić przyłącze elektryczne o odpowiednim zabezpieczeniu.
Zasilanie urządzeń systemu nagłośnieniowego powinno odbywać się zgodnie z zapisami projektu branżowego
dotyczącego instalacji elektrycznych.
Instalacja, montaż, konserwacja urządzeń i podzespołów systemu może być wykonywana tylko przez wykwalifikowany
personel, zgodnie z zaleceniami producenta urządzeń i zgodnie z przepisami BHP.
10. Ocena skuteczności adaptacji akustycznej i nagłośnienia
Poniżej przedstawiono wyniki symulacji akustycznej dla wskaźnika zrozumiałości mowy STI oraz rozkładu całkowitego
poziomu dźwięku dBA po zastosowaniu adaptacji akustycznej w sali. Analizę przeprowadzono dla 4 głośników grających w strefie
boiska oraz 3 głośników grających w strefie trybun z wykorzystaniem zestawów głośnikowych o zbliżonych parametrach do
zaprojektowanych G1-G7.
Po zastosowaniu adaptacji akustycznej uzyskano wymagane parametry systemu nagłośnienia dla Sali sportowej: STI ≥0,5
oraz poziom dźwięku LA≥95dBA. Na potrzeby analizy wskaźnika STI założono poziom hałasu o wartości 83dBA.
rys.12 rozkład poziomu dźwięku systemu elektroakustycznego dla sali po adaptacji
rys.13 Rozkład wskaźnika zrozumiałości mowy STI z uwzględnieniem hałasu (83dBA) oraz maskowania dźwięku
