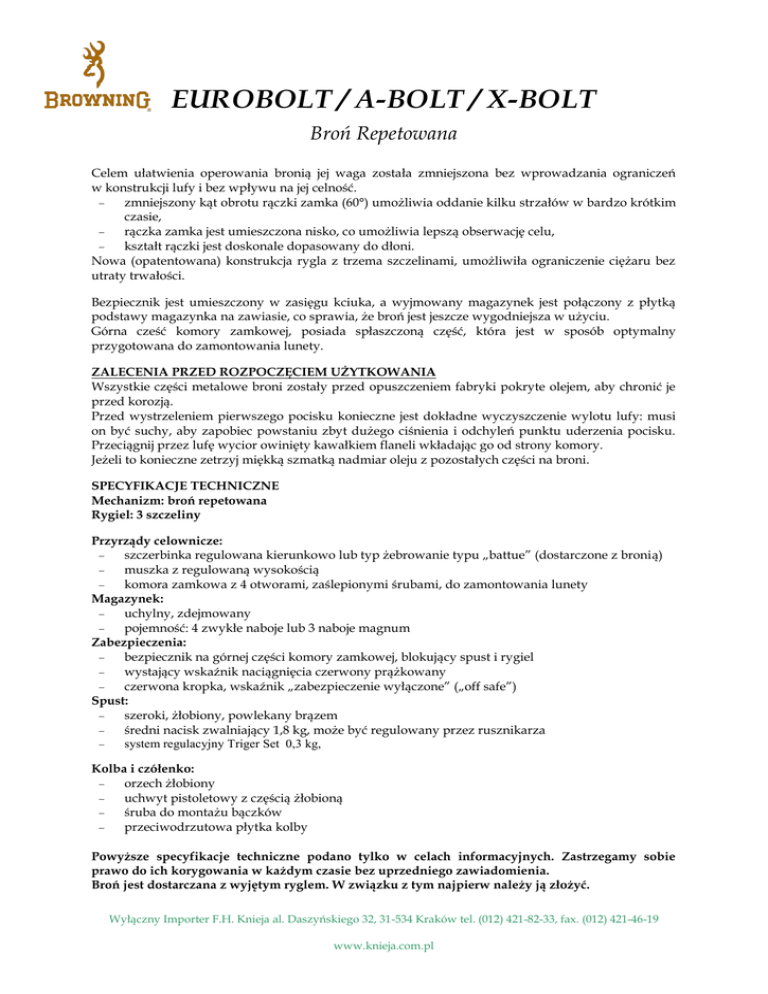

Browning X-Bolt, Eurobolt A-Bolt

EUROBOLT / A-BOLT / X-BOLT
Broń Repetowana
Celem ułatwienia operowania bronią jej waga została zmniejszona bez wprowadzania ograniczeń
w konstrukcji lufy i bez wpływu na jej celność.

zmniejszony kąt obrotu rączki zamka (60°) umożliwia oddanie kilku strzałów w bardzo krótkim
czasie,

rączka zamka jest umieszczona nisko, co umożliwia lepszą obserwację celu,

kształt rączki jest doskonale dopasowany do dłoni.
Nowa (opatentowana) konstrukcja rygla z trzema szczelinami, umożliwiła ograniczenie ciężaru bez
utraty trwałości.
Bezpiecznik jest umieszczony w zasięgu kciuka, a wyjmowany magazynek jest połączony z płytką
podstawy magazynka na zawiasie, co sprawia, że broń jest jeszcze wygodniejsza w użyciu.
Górna cześć komory zamkowej, posiada spłaszczoną część, która jest w sposób optymalny
przygotowana do zamontowania lunety.
ZALECENIA PRZED ROZPOCZĘCIEM UŻYTKOWANIA
Wszystkie części metalowe broni zostały przed opuszczeniem fabryki pokryte olejem, aby chronić je
przed korozją.
Przed wystrzeleniem pierwszego pocisku konieczne jest dokładne wyczyszczenie wylotu lufy: musi
on być suchy, aby zapobiec powstaniu zbyt dużego ciśnienia i odchyleń punktu uderzenia pocisku.
Przeciągnij przez lufę wycior owinięty kawałkiem flaneli wkładając go od strony komory.
Jeżeli to konieczne zetrzyj miękką szmatką nadmiar oleju z pozostałych części na broni.
SPECYFIKACJE TECHNICZNE
Mechanizm: broń repetowana
Rygiel: 3 szczeliny
Przyrządy celownicze:

szczerbinka regulowana kierunkowo lub typ żebrowanie typu „battue” (dostarczone z bronią)

muszka z regulowaną wysokością

komora zamkowa z 4 otworami, zaślepionymi śrubami, do zamontowania lunety
Magazynek:

uchylny, zdejmowany

pojemność: 4 zwykłe naboje lub 3 naboje magnum
Zabezpieczenia:

bezpiecznik na górnej części komory zamkowej, blokujący spust i rygiel

wystający wskaźnik naciągnięcia czerwony prążkowany

czerwona kropka, wskaźnik „zabezpieczenie wyłączone” („off safe”)
Spust:

szeroki, żłobiony, powlekany brązem

średni nacisk zwalniający 1,8 kg, może być regulowany przez rusznikarza

system regulacyjny Triger Set 0,3 kg,
Kolba i czółenko:

orzech żłobiony

uchwyt pistoletowy z częścią żłobioną

śruba do montażu bączków

przeciwodrzutowa płytka kolby
Powyższe specyfikacje techniczne podano tylko w celach informacyjnych. Zastrzegamy sobie
prawo do ich korygowania w każdym czasie bez uprzedniego zawiadomienia.
Broń jest dostarczana z wyjętym ryglem. W związku z tym najpierw należy ją złożyć.
Wyłączny Importer F.H. Knieja al. Daszyńskiego 32, 31-534 Kraków tel. (012) 421-82-33, fax. (012) 421-46-19
www.knieja.com.pl
2
WKŁADANIE RYGLA
By móc włożyć rygiel do komory zamkowej, bezpiecznik musi być wyłączony, a iglica napięta.

Przesuniecie bezpiecznika do pozycji niezabezpieczony
Bezpiecznik należy przesunąć w przód, celem umożliwienia wsunięcia rygla. Patrz „Bezpieczeństwo”.

Napięcie iglicy
Patrząc z góry, wskaźnik musi wystawać z prowadnicy nakrętki (rys. 1). Patrząc z dołu nakrętka
będzie umieszczona w gnieździe mechanizmu napinania. Nie napięty = rys. 2
Aby napiąć iglicę: zaklinuj wystającą część nakrętki o krawędź stołu, pociągnij korpus rygla mocno
w dół, w tym samym czasie przekręcając gniazdo nakrętki w stronę przeciwną do ruchu wskazówek
zegara aż do momentu, gdy nakrętka zostanie wprowadzona do wgłębienia mechanizmu napinania.
Sprawdź, czy szczeliny rygla i występy są dopasowane.
Włóż rygiel do komory zamkowej, uważając aby nie zarysować kolby. Przesuń rygiel całkowicie do
przodu
i zamknij broń przesuwając dźwignię w dół.
WYCIĄGANIE RYGLA
Sprawdź, czy bezpiecznik nie jest włączony (patrz „Bezpieczeństwo”) i przesuń rączkę zamka w górę.
Przesuń rygiel w tył, aż do zderzaka rygla. Przyciśnij dźwignię zwolnienia rygla (rys. 3) i wyjmij
rygiel
z komory zamkowej, uważając aby nie uszkodzić kolby.
BEZPIECZEŃSTWO
Dźwignia bezpiecznika jest umieszczona w górnej części kolby w zasięgu kciuka.
Gdy jest przesunięta do przodu w pozycję „niezabezpieczona” („off safe”), przykrywa literę „S”
i odkrywa czerwoną kropkę, co wskazuje, ze broń jest gotowa do oddania strzału (rys. 4). Gdy
zostanie przesunięta w tył w pozycję „zabezpieczona” („on-safe”) czerwona kropka będzie przykryta,
a literą „S” widoczna, blokuje ona spust i rygiel (rys. 5). Tym sposobem blokada rygla jest
dodatkowym sposobem na sprawdzenie, że zabezpieczenie Twojej broni EUROBOLT jest włączone.
WSKAŹNIK NAPIĘCIA
Nakrętka Twojej broni posiada występ, który wystaje z gniazda nakrętki gdy iglica jest napięta (rys.
2). Wskaźnik ten jest wyraźnie widoczny, można go także wyczuć kciukiem.
SPUST
Twoja broń została ustawiona w fabryce na krótkie, mocne pociągnięcie i obciążenie spustu około 1,8
kg, zapewniające doskonały poziom zabezpieczenia przed przypadkowym oddaniem strzału.
Przewidzieliśmy jednak możliwość regulacji mechanizmu spustowego, celem dostosowania siły
nacisku
na spust do stylu strzelania.
Te ustawienia mogą być regulowane tylko przez rusznikarza.
SYSTEM „TRIGGER SET”
Broń jest wyposażona w system „Trigger Set”, który umożliwia ustawienie bardzo „czułego” spustu.
Proszę dokładnie przeczytać poniższe instrukcje:
Uwaga: ten nacisk na spust odpowiada około 300 g i jest przeznaczony tylko dla doświadczonych
użytkowników.
Zalecamy, aby najpierw przetestować system Trigger Set z nie załadowaną bronią, celem uzyskania
odpowiedniego „wyczucia” spustu.
Aby uruchomić system Trigger Set, zarepetuj broń i popchnij spust do przodu do momentu gdy
zaskoczy. Broń jest teraz gotowa do oddania strzału.
Wyłączny Importer F.H. Knieja al. Daszyńskiego 32, 31-534 Kraków tel. (012) 421-82-33, fax. (012) 421-46-19
www.knieja.com.pl
3
Dodatkowe zabezpieczenie wyłącza system Trigger Set podczas manipulacji dźwignią mechanizmu
rygla.
Nacisk na spust jest regulowany śrubą umieszczoną pod spustem (rys. 6).
ŁADOWANIE
Twoja broń jest wyposażona w wyjmowany magazynek, połączony z dolną płytką magazynka na
zawiasie. Magazynek mieści 3 pociski magnum lub 4 pociski standardowego kalibru. Wraz
z dodatkowym pociskiem wprowadzonym bezpośrednio do komory łączna pojemność broni wynosi
odpowiednio 4 lub 5 nabojów.
Przed załadowaniem broni ustaw bezpiecznik w pozycji zabezpieczonej, kierując lufę tak, aby nie
stanowiła zagrożenia.
Po przesunięciu dźwigni zwolnienia magazynka w przód w kierunku osłony spustu (rys. 7) i po
wychyleniu magazynka, możesz go ponownie napełnić lub zastąpić pełnym.
Aby to uczynić, złap górną cześć pustego magazynka i zwolnij go pociągając sprężynę blokującą (rys.
9). Nowy magazynek jest zakładany przez wepchnięcie jego dolnej części do gniazda w dolnej płytce
magazynka i wkładając go na sprężynę blokującą przed przesunięciem dolnej płytki w górę do
pierwotnej pozycji.
ROZŁADOWYWANIE
Przed rozładowaniem skieruj swoją broń tak, aby nie stanowiła zagrożenia. Otwórz mechanizm
przesuwając rygiel, aby wyrzucić naboje, które mogły pozostać w komorze, sprawdź jej wnętrze.
Następnie
przesuń
w dół płytkę dolną magazynka na zawiasie i przesuń rygiel w poprzednią pozycję. Zdejmij
magazynek
i wyjmij z niego naboje. Ponownie umieść magazynek na dolnej płytce magazynka i zamknij ją
ponownie przesuwając w górę.
KONSERWACJA
Do konserwacji Twojej broni, jak każdego innego typu, zalecamy używanie tylko dobrej jakości olejów
do broni. Olej Legia Spray oczyszcza, smaruje i chroni. Należy unikać używania smarów
maszynowych, silikonów, lanolin itp.
Po każdym użyciu, zakonserwuj swoją broń w następujący sposób:
1. Przed rozpoczęciem sprawdź czy broń nie jest załadowana
2. Wyjmij rygiel. Opuść magazynek i zdejmij go z dolnej płytki magazynka.
3. Rozpyl olej Legia Spray wewnątrz lufy i pozwól mu schnąć przez kilka minut, a następnie przez
komorę włóż wycior owinięty na końcu flanelą. Po wyczyszczeniu lufy, użyj nowego kawałka
flaneli zwilżonej olejem do ponownego przeciągnięcia przez lufę, aby zapewnić ochronę do
czasu następnego użytkowania.
4. Rozpyl preparat na zewnętrzne części metalowe, nie zapominając o ryglu i magazynku i zetrzyj
jego nadmiar czystą, suchą ścierką.
Drewno kolby i czółenka ma tendencje do absorbowania wilgoci z otoczenia , szczególnie w czasie
wilgotnej pogody. Celem uniknięcia niepożądanego odkształcenia, broń powinna być
przechowywana
w suchym i wentylowanym pomieszczeniu z daleka od źródeł ciepła. Tym sposobem drewno będzie
stopniowo tracić wilgoć, którą wchłonęło, bez powstania deformacji. Celem odpowiedniego
zabezpieczenia drewna należy regularnie nakładać powłokę oleju Legia do drewna lub w przypadku
niemożności jego użycia, stosować lekki olej lniany.
