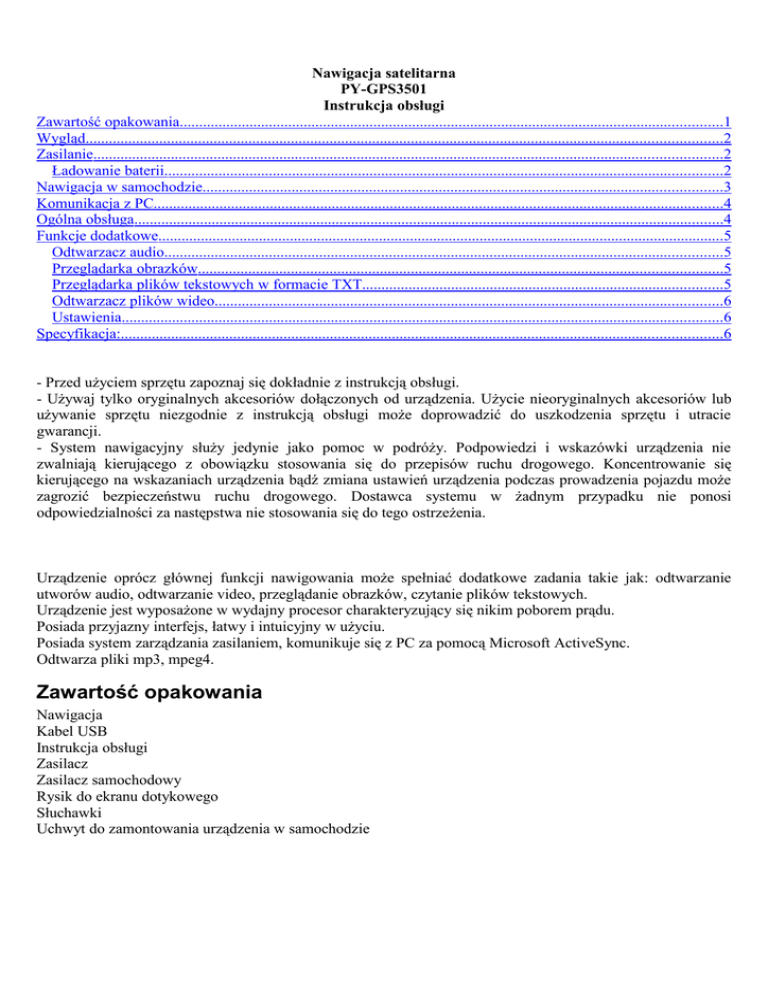

Nawigacja satelitarna
PY-GPS3501
Instrukcja obsługi
Zawartość opakowania............................................................................................................................................1
Wygląd....................................................................................................................................................................2
Zasilanie..................................................................................................................................................................2
Ładowanie baterii................................................................................................................................................2
Nawigacja w samochodzie......................................................................................................................................3
Komunikacja z PC...................................................................................................................................................4
Ogólna obsługa........................................................................................................................................................4
Funkcje dodatkowe..................................................................................................................................................5
Odtwarzacz audio................................................................................................................................................5
Przeglądarka obrazków.......................................................................................................................................5
Przeglądarka plików tekstowych w formacie TXT.............................................................................................5
Odtwarzacz plików wideo...................................................................................................................................6
Ustawienia...........................................................................................................................................................6
Specyfikacja:...........................................................................................................................................................6
- Przed uŜyciem sprzętu zapoznaj się dokładnie z instrukcją obsługi.
- UŜywaj tylko oryginalnych akcesoriów dołączonych od urządzenia. UŜycie nieoryginalnych akcesoriów lub
uŜywanie sprzętu niezgodnie z instrukcją obsługi moŜe doprowadzić do uszkodzenia sprzętu i utracie
gwarancji.
- System nawigacyjny słuŜy jedynie jako pomoc w podróŜy. Podpowiedzi i wskazówki urządzenia nie
zwalniają kierującego z obowiązku stosowania się do przepisów ruchu drogowego. Koncentrowanie się
kierującego na wskazaniach urządzenia bądź zmiana ustawień urządzenia podczas prowadzenia pojazdu moŜe
zagrozić bezpieczeństwu ruchu drogowego. Dostawca systemu w Ŝadnym przypadku nie ponosi
odpowiedzialności za następstwa nie stosowania się do tego ostrzeŜenia.
Urządzenie oprócz głównej funkcji nawigowania moŜe spełniać dodatkowe zadania takie jak: odtwarzanie
utworów audio, odtwarzanie video, przeglądanie obrazków, czytanie plików tekstowych.
Urządzenie jest wyposaŜone w wydajny procesor charakteryzujący się nikim poborem prądu.
Posiada przyjazny interfejs, łatwy i intuicyjny w uŜyciu.
Posiada system zarządzania zasilaniem, komunikuje się z PC za pomocą Microsoft ActiveSync.
Odtwarza pliki mp3, mpeg4.
Zawartość opakowania
Nawigacja
Kabel USB
Instrukcja obsługi
Zasilacz
Zasilacz samochodowy
Rysik do ekranu dotykowego
Słuchawki
Uchwyt do zamontowania urządzenia w samochodzie
Wygląd
1. Menu – powrót do menu głównego
2. Power – włącznik
3. Gniazdo do podłączenia dodatkowej anteny GPS
4. Pokrętło poziomu dźwięku
5. Główny włącznik zasilania
6. Gniazdo do podłączenia zasilacza
7. Kontrolka ładowania – czerwona dioda ładowanie, zielona oznacza baterie naładowane
8. Gniazdo mini USB
9. Przycisk reset
10. Gniazdo słuchawek
11. Gniazdo kart SD/MMC
12. Głośnik
13. Rysik
Zasilanie
Przed pierwszym uŜyciem nawigacji, naładuj akumulatorki.
Urządzenie moŜe być zasilane z wewnętrznego akumulatorka lub po przez zasilacz. Gdy nawigacja jest
zasilana z akumulatorka, na wyświetlaczu jest pokazany symbol baterii.
Czas pracy urządzenia na w pełni naładowanym akumulatorze wynosi do 10 godzin i zaleŜy od intensywności
korzystania z urządzenia. Niektóre funkcje takie jak nawigacja, odtwarzacz audio lub video zwiększają
znacząco zuŜycie energii co powoduje krótszy czas pracy akumulatora. Przy włączonej mapie czas pracy
urządzenia na baterii wynosi ok. 3 godzin.
Ładowanie baterii.
1. Podłącz ładowarkę do urządzenia.
2. Podłącz ładowarkę do sieci zasilającej
Dioda czerwona oznacza proces ładowania, dioda niebieska oznacza koniec ładowania.
Uwaga:
W przypadku ładowarki samochodowej podłącz ją do zasilania po uruchomieniu silnika. Skoki napięcia
przy uruchamianiu silnika mogą uszkodzić urządzenie.
Przełącznik baterii.
Przełącznik w pozycji On oznacza normalną pracę, urządzenie moŜe być zasilane z baterii lub zasilacza.
Przełącznik w pozycji Off oznacza odcięcie zasilania od urządzenia, nie moŜna go włączyć, w tej pozycji
przełącznika moŜna jedynie ładować baterie za pomocą zasilacza.
Gdy nie uŜywasz urządzenia przez dłuŜszy czas ustaw przełącznik w pozycję Off.
Włącznik
Przycisk 2 słuŜy do włączania / wyłączania urządzenia
Uwaga
Nie uŜywaj urządzenia w warunkach duŜej wilgotności, moŜe to spowodować jego uszkodzenie.
Restart
JeŜeli system przestanie dopowiadać naleŜy zrestartować urządzenie.
Wciśnij przycisk restart za pomocą wąskiego przedmiotu np. rysika, lub odetnij na moment zasilanie
przełącznikiem 5.
Po restarcie wszystkie nie zapisane dane zostaną utracone.
Nawigacja w samochodzie
Przymocuj nawigację w samochodzie za pomocą dołączonych akcesoriów.
Zwróć uwagę aby urządzenie nie przeszkadzało podczas prowadzenia pojazdu, nie utrudniało dostępu do
kokpitu, nie zasłaniało pola widzenia kierowcy, nie znajdowało się w miejscu zamontowania poduszki
powietrznej.
Dodatkowa antena GPS
Podłączenie dodatkowej anteny GPS pozwala uzyskać lepszy i stabilniejszy sygnał GPS.
Uwaga:
JeŜeli szyby w samochodzie mają powłoki z filtrami, naleŜy stosować dodatkową antenę GPS na dachu
samochodu.
Rysik
Rysik pozwala nawigować urządzeniem po przez klikanie, przeciąganie nim pod ekranie LCD
Nie uŜywaj rysika z uszkodzoną końcówką lub innych ostrych przedmiotów które mogą rysować ekran.
Pokrętło głośności
Pokręcaj w górę, w dół aby ustawić odpowiedni poziom dźwięku.
Blokada ekranu
Wciśnij i przytrzymaj pokrętło głośności aby zablokować / odblokować dotykowy ekran.
Karty SD/MMC
Na karcie moŜna przechowywać mapy nawigacyjne, utwory audio, video i inne. Gdy urządzenie odtwarza
muzykę, film lub jest uruchomiona nawigacja nie wyjmuj karty z urządzenia.
Uwaga:
1. Nie wyginaj, nie naraŜaj na duŜe wstrząsy karty SD/MMC
2. Unikaj korzystania lub przechowywania nawigacji w ekstremalnie wysokich temperaturach lub przy
duŜej wilgotności. Nie zostawiaj karty SD/MMC bezpośrednio na słońcu.
3. Zwróć uwagę na poprawne włoŜenie karty, nie wpychaj na siłę, moŜe to uszkodzić kartę lub gniazdo w
urządzeniu.
Przycisk menu(1)
Wciśnij przycisk aby szybko powrócić do głównego menu.
Komunikacja z PC
Gniazdo mini USB słuŜy do komunikacji urządzenia z komputerem.
Aby połączyć urządzenie z komputerem naleŜy
1. Włączyć urządzenie
2. Połączyć urządzenie z PC za pomocą dołączonego kabla USB
3. PC automatycznie wykryje urządzenie (musi być zainstalowany w komputerze program Microsoft
ActiveSync).
4. Po przegraniu danych odłącz urządzenie od PC
Uwaga:
Po podłączeniu urządzenia do PC, GPS przerywa wszystkie inne operacje.
Główny ekran
Navigation
Nawigacja
Video player
Odtwarzacz video obsługuje formaty: wmv, .asf i .avi
Picture viewer
Przeglądarka obrazków, obsługuje formaty: JPG, GIF, BMP, PNG
E-Book
Audio player
Setup
Przeglądarka plików tekstowych
Odtwarzacz plików audio w formatach WMA9, MP3, WAV.
Ustawienia systemowe
Ogólna obsługa
- Wyświetlacz LCD. Mocne naciskanie ekranu moŜe doprowadzić do jego uszkodzenia. Do obsługi urządzenia
uŜywaj dołączonego rysika. Do czyszczenia ekranu uŜywaj miękkiej ściereczki i odrobiny płynu od mycia
szyb. Unikaj silnych środków czyszczących.
Przed przystąpieniem do czyszczenia LCD wyłącz urządzenie.
- Staraj się nie upuścić urządzenia, duŜy wstrząs moŜe uszkodzić wyświetlacz jak i całe urządzenie.
Uszkodzenia powstałe przez nieostroŜne obchodzenie się z urządzeniem nie podlegają gwarancji.
- Nie uŜywaj urządzenia w warunkach: duŜych zmian temperatur, wysokiej temperatury powyŜej 60°C, w
niskich temperaturach poniŜej 0°C, przy duŜej wilgotności, w miejscach zakurzonych, zabrudzonych. Nie
trzymaj w pobliŜu urządzenia płynów, soków itp.
- Unikaj zakłóceń interferencyjnych wywoływanych przez inne urządzenia elektryczne.
Uwaga:
Gdy podróŜujesz samolotem i masz ze sobą GPS, przy kontroli zaleca się go pozostawić w bagaŜu.
Promieniowanie przy kontroli bagaŜu podręcznego lub bramka dla osób moŜe uszkodzić dane w urządzeniu.
- Nie naraŜaj urządzenia na bezpośrednie działanie promieni słonecznych.
Funkcje dodatkowe
Odtwarzacz audio
Urządzenie obsługuje formaty WMA9, MP3, WAV.
Utwory audio naleŜy skopiować na kartę pamięci.
Aby uruchomić odtwarzacz audio kliknij
w głównym menu.
Opis funkcji
Close
Zamknięcie odtwarzacza
Play
Odtwarzanie
Pause
Pauza
Stop
Stop
Set order
Tryb odtwarzania: normalny, losowy, powtarzanie
Previous
Poprzednia ścieŜka
Next
Następna ścieŜka
Volume
Regulacja poziomu dźwięku
Progress
Wskaźnik postępu odtwarzania pliku. UmoŜliwia przewijanie utworu
Folder
Przełącza do folderu z muzyką
Track
name.format
Time
Order
Nazwa utworu
Czas odtwarzania utworu
Tryb odtwarzania
Przeglądarka obrazków
Obsługuje formaty: JPG, GIF, BMP, PNG
Funkcje dodatkowe: umoŜliwia rotację, zoom, pokaz slajdów.
Obrazki naleŜy skopiować na kartę pamięci.
Aby uruchomić przeglądarkę obrazków kliknij
w głównym menu.
Przeglądarka plików tekstowych w formacie TXT.
Pliki tekstowe naleŜy skopiować na kartę pamięci.
Aby uruchomić przeglądarkę plików tekstowych kliknij
w głównym menu.
Jump
Funkcja umoŜliwia skok do określonej linijki pliku.
Odtwarzacz plików wideo
Obsługuje formaty: wmv, asf, avi.
Funkcje dodatkowe: odtwarzanie pełnoekranowe.
Pliki wideo naleŜy skopiować na kartę pamięci.
Aby uruchomić odtwarzacz video kliknij
w głównym menu.
Ustawienia
Aby zmienić ustawienia w urządzeniu kliknij:
Dostępne opcje
Volume
Power
Backlight
Ustawienia poziomu dźwięku
Poziom naładowania baterii
Ustawienie poziomu podświetlenia wyświetlacza, ustawienie czasu wyłączenia
podświetlenia
Date & Time
Languages
System Info
Ustawienie godziny, daty i strefy czasowej
Ustawienie języka menu
Przywrócenie ustawień fabrycznych, reset GPS, kalibracja ekranu
Specyfikacja:
Akumulator: wbudowany, litowo polimerowy, 1000-1600mAH/3,7V
Głośnik: 1W 8ohm, 2W 4ohm
Słuchawki: 20mW/ 32ohm
Audio: WMA, MP3, WAV
Video: AVI, MPEG, MPG
Obrazki: JPG, GIF, BMP, PNG
Tekst: TXT
Temperatura działania: 0-60۫C
Temperatura przechowywania: -20-60۫C
Wilgotność: 20% 80%(40۫C)
Ciśnienie atmosferyczne: 86Kpa
Kompatybilny z PC: win98/Me/ 2000/ XP/Vista Mac OS 9,0 i wyŜszy / Linux 2,4 i wyŜszy
UWAGA JeŜeli uŜytkownik nabył urządzanie w komplecie z mapą:
Zabrania się wszelkiej ingerencji w strukturę katalogów na karcie SD, usunięcie bądź uszkodzenie plików na
karcie uszkodzi aplikację. Sugerujemy aby inne pliki z których uŜytkownik chce korzystać umieszczać na
dodatkowej karcie Quer 1G bądź 2G.
W przypadku aktualizacji programu nawigacyjnego bądź map zaleca się wcześniejsze wykonanie kopi
bezpieczeństwa całej karty SD na komputerze PC.
