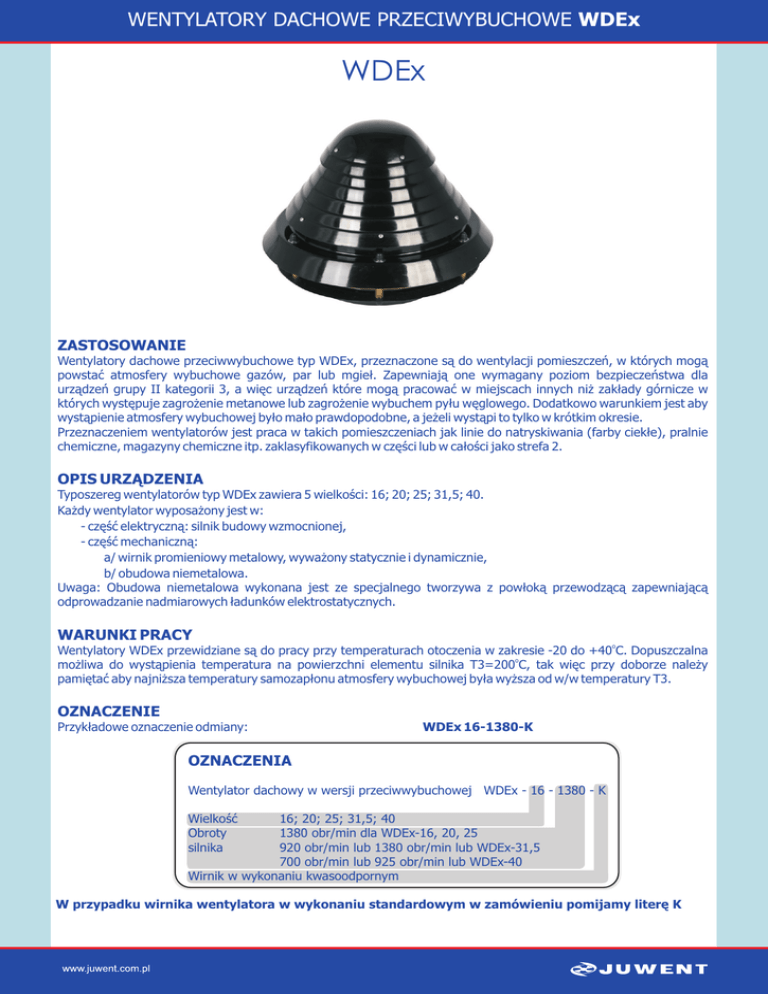

WENTYLATORY DACHOWE PRZECIWYBUCHOWE WDEx
WDEx
ZASTOSOWANIE
Wentylatory dachowe przeciwwybuchowe typ WDEx, przeznaczone s¹ do wentylacji pomieszczeñ, w których mog¹
powstaæ atmosfery wybuchowe gazów, par lub mgie³. Zapewniaj¹ one wymagany poziom bezpieczeñstwa dla
urz¹dzeñ grupy II kategorii 3, a wiêc urz¹dzeñ które mog¹ pracowaæ w miejscach innych ni¿ zak³ady górnicze w
których wystêpuje zagro¿enie metanowe lub zagro¿enie wybuchem py³u wêglowego. Dodatkowo warunkiem jest aby
wyst¹pienie atmosfery wybuchowej by³o ma³o prawdopodobne, a je¿eli wyst¹pi to tylko w krótkim okresie.
Przeznaczeniem wentylatorów jest praca w takich pomieszczeniach jak linie do natryskiwania (farby ciek³e), pralnie
chemiczne, magazyny chemiczne itp. zaklasyfikowanych w czêœci lub w ca³oœci jako strefa 2.
OPIS URZ¥DZENIA
Typoszereg wentylatorów typ WDEx zawiera 5 wielkoœci: 16; 20; 25; 31,5; 40.
Ka¿dy wentylator wyposa¿ony jest w:
- czêœæ elektryczn¹: silnik budowy wzmocnionej,
- czêœæ mechaniczn¹:
a/ wirnik promieniowy metalowy, wywa¿ony statycznie i dynamicznie,
b/ obudowa niemetalowa.
Uwaga: Obudowa niemetalowa wykonana jest ze specjalnego tworzywa z pow³ok¹ przewodz¹c¹ zapewniaj¹c¹
odprowadzanie nadmiarowych ³adunków elektrostatycznych.
WARUNKI PRACY
Wentylatory WDEx przewidziane s¹ do pracy przy temperaturach otoczenia w zakresie -20 do +40oC. Dopuszczalna
mo¿liwa do wyst¹pienia temperatura na powierzchni elementu silnika T3=200oC, tak wiêc przy doborze nale¿y
pamiêtaæ aby najni¿sza temperatury samozap³onu atmosfery wybuchowej by³a wy¿sza od w/w temperatury T3.
OZNACZENIE
Przyk³adowe oznaczenie odmiany:
WDEx 16-1380-K
OZNACZENIA
Wentylator dachowy w wersji przeciwwybuchowej WDEx - 16 - 1380 - K
WielkoϾ
Obroty
silnika
16; 20; 25; 31,5; 40
1380 obr/min dla WDEx-16, 20, 25
920 obr/min lub 1380 obr/min lub WDEx-31,5
700 obr/min lub 925 obr/min lub WDEx-40
Wirnik w wykonaniu kwasoodpornym
W przypadku wirnika wentylatora w wykonaniu standardowym w zamówieniu pomijamy literê K
WENTYLATORY DACHOWE PRZECIWYBUCHOWE WDEx
DANE TECHNICZNE
H
Podstawowe wymiary
f
d
nxM8
f
d1
f
D
WielkoϾ
wentylatora
f
d
[mm]
f
d1
[mm]
f
D
[mm]
H
[mm]
n
Masa
[kg]
WD-16
140
190
500
400
4
18
WD-20
WD-25
175
220
230
280
500
605
400
470
4
6
20
21
WD-31,5
WD-40
266
360
345
430
605
810
510
640
6
8
30
45
Silnik
KPER-63G4
3~400 V
0,18 kW
0,66 A
1380 obr/min
WDEx-16-1380
Pst(Pa)
300
200
1380obr/min
100
0
Silnik
KPER-71K4
3~400 V
0,25 kW
0,79 A
1380 obr/min
0
500
1000
1500
V(m3/h)
WDEx-20-1380
Pst(Pa)
350
300
250
200
1380obr/min
150
100
50
0
0
1000
2000
3000
V(m3/h)
WENTYLATORY DACHOWE PRZECIWYBUCHOWE WDEx
WDEx-25-1380
Pst(Pa)
350
Silnik
KPER-71K4
3~400 V
0,25 kW
0,79 A
1380 obr/min
300
250
1380obr/min
200
150
100
50
0
Silnik
KPER-80K6
3~400 V
0,37 kW
1,3 A
920 obr/min
0
Pst(Pa)
600
1000
3000
2000
4000
V(m3/h)
WDEx-31,5-920 / WDEx-31,5-1380
500
400
1380obr/min
300
KPER-80K4
3~400 V
0,55 kW
1,59 A
1380 obr/min
200
100
0
Silnik
KPER-90S8
3~400 V
0,37 kW
1,69 A
700 obr/min
920obr/min
0
Pst(Pa)
450
1000
2000
3000
4000
5000
6000
V(m3/h)
WDEx-40-700 / WDEx-40-925
400
350
300
925obr/min
250
KPER-90L6
3~400 V
0,95 kW
2,85 A
925 obr/min
200
150
700obr/min
100
50
0
0
2000
Pst - podciœnienie statyczne w otworze wlotowym do wentylatora
4000
6000
8000
10000
V(m3/h)
WENTYLATORY DACHOWE PRZECIWYBUCHOWE WDEx
G³oœnoœæ pracy [dB(A)] wentylatorów z silnikami 3-fazowymi
Od strony wylotu powietrza*
Od strony wylotu powietrza**
WielkoϾ
wentylatora
Obroty
[obr/min]
z odleg³oœci 1m
z odleg³oœci 5m
z odleg³oœci 1m
z odleg³oœci 5m
WD-16
1380
63
51
59
54
WD-20
1380
65
53
61
56
WD-25
1380
67
55
63
59
WD-31,5
920
1380
62
70
50
58
58
66
53
61
WD-40
700
925
65
70
53
58
61
66
56
61
*G³oœnoœæ w dB(A) - poziom ciœnienia akustycznego od strony wylotu powietrza, w polu swobodnym
z uwzglêdnieniem wspó³czynnika kierunkowego Q=2 i odleg³oœci od wentylatora podanych w tabeli.
**G³oœnoœæ w dB(A) - poziom ciœnienia akustycznego od strony wlotu powietrza z uwzglêdnieniem zdolnoœci
poch³aniania pomieszczenia A=100 m2 , wspó³czynnika kierunkowego Q=2 i odleg³oœci od wlotu powietrza podanych
w tabeli.
INFORMACJE DODATKOWE
Na egzemplarzach prototypowych wentylatorów zosta³y wykonane badania na obudowie niemetalowej w
Laboratorium Systemów i Zabezpieczeñ Przeciwwybuchowych oraz Eksplozymetrii Kopalni Doœwiadczalnej "Barbara”
Zak³adzie Bezpieczeñstwa Przeciwwybuchowego, jednostki notyfikowanej nr 1453 jakim jest G³ówny Instytut
Górnictwa w Katowicach.
Zestawienie rozporz¹dzeñ i norm zharmonizowanych:
-Rozporz¹dzenie Ministra Gospodarki i Polityki Spo³ecznej z dnia 28 lipca 2003 w sprawie zasadniczych wymagañ
dla urz¹dzeñ i systemów ochronnych przeznaczonych do u¿ytku w przestrzeniach zagro¿onych wybuchem Dz. U. z
14 sierpnia 2003 Nr 143 Poz. 1393.
-Rozporz¹dzenie Ministra Gospodarki i Polityki Spo³ecznej z dnia 10 kwietnia 2003 w sprawie wymagañ maszyn i
elementów bezpieczeñstwa. Dz. U. Nr 91 pozycja. 858 z 23 maja 2003 r.
- PN-EN 1127-1
Zapobieganie wybuchowi i ochrona przed wybuchem.
- PN-EN 50014 (U)
Urz¹dzenia elektryczne w przestrzeniach zagro¿onych wybuchem. Wymagania ogólne.
- PN-EN 50019 (U)
Urz¹dzenia elektryczne w przestrzeniach zagro¿onych wybuchem. Budowa wzmocniona "e".
Do wentylatorów dachowych WDEx mo¿emy dostarczyæ podstawy dachowe PWD typu B/I; B/II lub B/III.
Dane techniczne wyposa¿enia dodatkowego wentylatorów zamieszczone s¹ w karcie katalogowej podstaw PWD, w
niniejszym katalogu.
Wszystkie wielkoœci wentylatorów mog¹ byæ wykonane z wirnikami ze stali kwasoodpornej. Nale¿y to
zaznaczyæ przy zamówieniu.
AUTOMATYKA
Opis dzia³ania oraz doboru uk³adów automatyki wentylatorów zamieszczony jest w dziale STEROWANIE I
AUTOMATYKA WENTYLATORÓW, w niniejszym katalogu.
