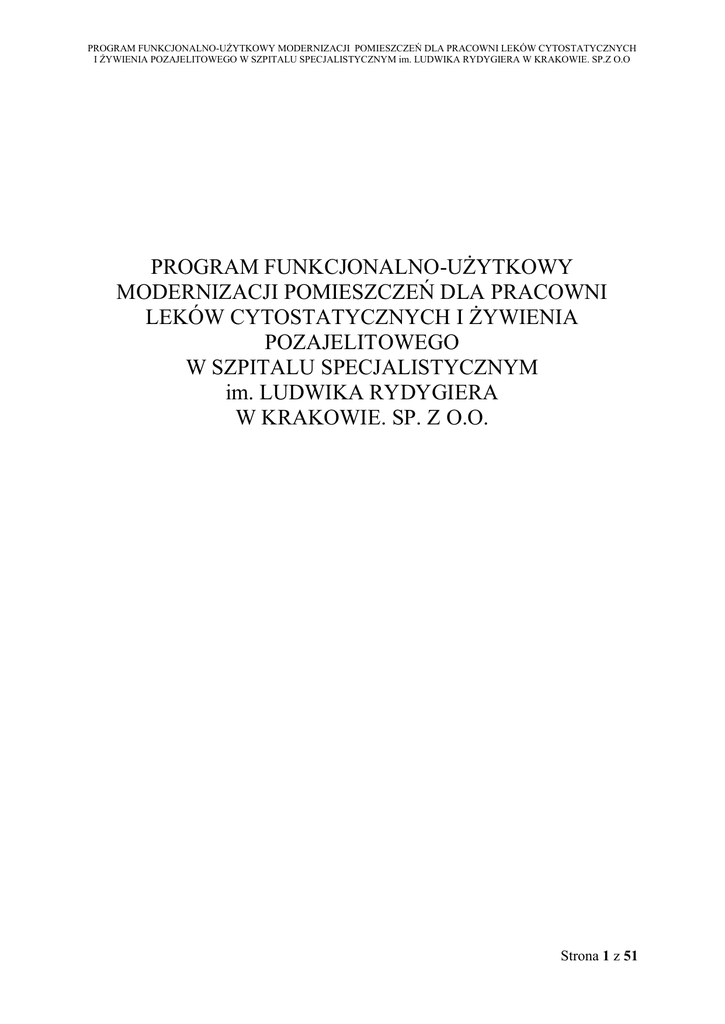

PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ DLA PRACOWNI LEKÓW CYTOSTATYCZNYCH
I ŻYWIENIA POZAJELITOWEGO W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O
PROGRAM FUNKCJONALNO-UŻYTKOWY
MODERNIZACJI POMIESZCZEŃ DLA PRACOWNI
LEKÓW CYTOSTATYCZNYCH I ŻYWIENIA
POZAJELITOWEGO
W SZPITALU SPECJALISTYCZNYM
im. LUDWIKA RYDYGIERA
W KRAKOWIE. SP. Z O.O.
Strona 1 z 51
SPIS TREŚCI:
DANE OGÓLNE
Dane ewidencyjne
Nazwa nadana zamówieniu przez Zamawiającego
Adres obiektu budowlanego
Nazwa i adres Inwestora
Jednostka projektowa
Podstawa opracowania
Cel opracowania
Wstęp
Przedmiot opracowania
Efekt inwestycji
Kody robót budowlanych wg Numerycznego Słownika Głównego
wspólnego słownika zamówień (CPV).
II.
CZĘŚĆ OPISOWA
5.
Opis ogólny przedmiotu zamówienia
6.
Charakterystyczne parametry określające wielkość pomieszczeń i
zakres robót budowlanych
6.1
Lokalizacja
6.2
Podstawowa dane liczbowe
6.3
Wytyczne projektowe
7.
Aktualne uwarunkowania wykonania przedmiotu zamówienia
7.1
Dokumenty formalno-prawne
7.2
Uwarunkowania wynikające z lokalizacji inwestycji
7.2.1
Zagospodarowanie terenu
7.2.2
Uzbrojenie terenu i zasilania w media
7.3
Uwarunkowania techniczne
7.4
Organizacja budowy
7.5
Inwestor Zastępczy
8.
Ogólne właściwości funkcjonalno-użytkowe
9.
Szczegółowe właściwości funkcjonalno-użytkowe
9.1
Zestawienie powierzchni pomieszczeń wraz z określeniem ich funkcji
9.2
Dane techniczne przebudowywanych pomieszczeń szpitala
9.3
Zestawienie technologiczne- wymagania minimalne
9.4
Określenie wielkości możliwych przekroczeń lub pomniejszych
przyjętych parametrów powierzchni i kubatury lub wskaźników
10.
Wymagania Zamawiającego w stosunku do przedmiotu zamówienia
10.1
Przygotowanie terenu budowy
10.2
Ogólna charakterystyka przedsięwzięcia
10.3
Wymagania z zakresu konstrukcji ścian działowych
10.4
Wymagania dotyczące architektury i wykończenia
10.4.1 Rozwiązania materiałowe
10.4.2 Wymagania dotyczące wykończenia wnętrz
10.5
Wymagania w zakresie instalacji wod-kan
10.5.1 Projektowane wewnętrzne instalacje wod-kan
10.5.1.1 Opis ogólny
10.5.1.2 Instalacja wodociągowa
I
1.
1.1
1.2
1.3
1.4
2.
3.
3.1
3.2
3.3
4.
Strona 2 z 51
10.5.1.3
10.5.1.4
10.5.1.5
10.5.1.6
10.5.2
10.6
10.6.1
10.6.2
10.6.3
10.7
10.8
10.9
10.9.1
10.9.2
10.10
10.11
10.12
11.
11.1
11.2
11.3
11.4
11.5
11.6
11.7
11.8
11.9
11.10
11.11
11.12
11.13
11.14
11.15
III
12.
12.1
12.2
12.3
IV.
13.
V.
14.
15.
Instalacja p.poż (hydrauliczna-wodna)
Kanalizacja sanitarna
Wyposażenie i montaż przyborów i urządzeń sanitarnych
Zabezpieczenia ognioochronne
Uwagi ogólne
Wymagania w zakresie instalacji centralnego ogrzewania
Instalacja centralnego ogrzewania
Próba ciśnieniowa i płukanie zładu, izolacja
Uwagi końcowe
Wymagania w zakresie wentylacji mechanicznej i klimatyzacji
Wymagania dotyczące instalacji elektrycznych
Wymagania dotyczące sieci teletechnicznych
Instalacja sieci telefonicznych
Instalacja sieci komputerowej
Zabezpieczenie p.poż modernizowanych pomieszczeń
Wymagania dotyczące przygotowania terenu
Uwagi ogólne
Ogólne warunki wykonania i odbioru robót budowlanych
Zakres prac projektowych
Warunki odbioru prac projektowych
Wymagania ogólne odbioru robót budowlanych
Ogólne wymagania dotyczące robót
Wymagania dotyczące właściwości wyrobów i materiałów
budowlanych oraz urządzeń
Wymagania dotyczące wykonania robót
Dokumentacja budowy
Odbiory
Podstawa płatności
Ochrona środowiska w czasie wykonania robót
Ochrona przeciwpożarowa w czasie wykonywania robót
Ochrona własności publicznej i prywatnej
Bezpieczeństwo i higiena pracy przy wykonywaniu robót
Stosowanie się do przepisów prawa
Dokumenty odniesienia
CZĘŚĆ INFORMACYJNA
Informacje ogólne
Dokumenty administracyjno-techniczne
Prace projektowe
Istniejące opracowania projektowe
PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I
WYKONANIEM ZAMÓWIENIA
Przepisy związane
ZAŁACZNIKI
Rysunki
Zdjęcia
Strona 3 z 51
I. DANE OGÓLNE
1. Dane ewidencyjne
1.1 Nazwa nadana zamówieniu przez Zamawiającego:
Modernizacja pomieszczeń dla pracowni leków cytostatycznych i pracowni
żywienia pozajelitowego w Aptece Szpitalnej.
1.2 Adres obiektu budowlanego:
os. Złotej Jesieni 1
31-826 Kraków
1.3 Nazwa i adres Inwestora:
Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o.
os. Złotej Jesieni 1
31-826 Karków
1.4 Jednostka projektowa
Dział Infrastruktury Szpitalnej
2. Podstawa opracowania
 Rozporządzenie Ministra Infrastruktury z dn. 02.09.2004r (Dz. U. z 2004r nr 202 poz.
2072 z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji
projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz
program funkcjonalno-użytkowy,
 wizja lokalna,
 uzgodnienia z użytkownikiem,
 obowiązujące normy i przepisy,
3. Cel opracowania
3.1 Wstęp
Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o. jest
wieloprofilowym i wysokospecjalistycznym podmiotem medycznym udzielającym świadczeń
zdrowotnych w większości rodzajów świadczeń kontraktowanych przez Narodowy Fundusz
Zdrowia. Jest jednym z największych szpitali w Małopolsce, posiada ok. 600 łóżek. Posiada
22 oddziały w pełnym przekroju specjalizacji, na których w ostatnich latach
hospitalizowanych jest corocznie ok. 30 000 pacjentów, oraz zespół przyszpitalnych poradni
specjalistycznych obsługujących rocznie ok. 150 000 pacjentów ambulatoryjnych.
Misją Szpitala jest kompleksowe i na wysokim poziomie jakości zaspokajanie najbardziej
złożonych potrzeb zdrowotnych pacjentów, przy zastosowaniu wysokospecjalistycznych
technologii diagnostycznych i leczniczych oraz przy uwzględnieniu wysokiej efektywności
wykorzystania posiadanych zasobów kadrowych i rzeczowych.
Strona 4 z 51
3.2 Przedmiot opracowania
Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik
SIWZ do przetargu na wykonanie robot budowlanych polegających na adaptacji
pomieszczeń dla pracowni leków cytostatycznych i pracowni żywienia pozajelitowego
Aptece Szpitalnej.
Załącznikiem do części opisowej programu funkcjonalno-użytkowym jest rzut
adaptowanych pomieszczeń.
Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego
stawiane przedmiotowej inwestycji.
Wykonawca w ramach realizacji zadania powinien zweryfikować zaproponowany
przez Zamawiającego układ funkcjonalny w sposób zgodny z przepisami: Rozporządzeniem
Ministra Zdrowia Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012r. w sprawie
wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia
i urządzenia zakładu opieki zdrowotnej oraz Rozporządzeniem Ministra Infrastruktury z dnia
21 marca 2011 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i
ich usytuowanie. Działanie Wykonawcy oraz wyniki jego pracy muszą być zgodne z
obowiązującym porządkiem prawnym.
3.3 Efekt inwestycji
Efektem inwestycji będzie powiększenie istniejącej pracowni leków cytostatycznych o
kolejne loże laminarne co umożliwi zwiększenie produkcji potrzebnych leków dla oddziałów
hematologii oraz onkologii klinicznej oraz utworzenie nowej pracowni żywienia
pozajelitowego.
4. Kody robót budowlanych wg Numerycznego Słownika Głównego
wspólnego słownika zamówień (CPV).
Zakres prac projektowych:
71220000-6 Usługi projektowania architektonicznego
71320000-7 Usługi inżynieryjne w zakresie projektowania
79930000-2 Specjalne usługi projektowe
79932000-6 Usługi projektowania wnętrz
Roboty w zakresie instalacji budowlanych:
45330000-9 Roboty instalacyjne wodno-kanalizacyjne i sanitarne
45311200-2 Roboty w zakresie okablowania oraz instalacji elektrycznych
45312000-7 Instalowanie systemów alarmowych i anten
45314000-1 Instalowanie urządzeń telekomunikacyjnych
45316000-5 Instalowanie systemów oświetleniowych i sygnalizacyjnych
45317000-2 Inne instalacje elektryczne
45321000-3 Izolacja cieplna
45232460-4 Roboty sanitarne
45331000-6 Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych
45343000-3 Roboty instalacyjne przeciwpożarowe
Strona 5 z 51
Roboty wykończeniowe w zakresie obiektów budowlanych:
45400000-1 Roboty wykończeniowe w zakresie obiektów budowlanych
45410000-4 Tynkowanie
45421000-4 Roboty w zakresie stolarki budowlanej
45421146-9 Układanie stropów podwieszonych
45421152-4 Instalowanie ścianek działowych
45432130-4 Pokrywanie podłóg
45431000-7 Kładzenie płytek
45432000-4 Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian
45440000-3 Roboty malarskie i szklarskie
45442000-7 Nakładanie powierzchni kryjących
45450000-6 Roboty budowlane wykończeniowe, pozostałe
45451000-3 Dekorowanie
Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób:
 pierwsze dwie cyfry określają działy (XX000000-Y);
 pierwsze trzy cyfry określają grupy (XXX00000-Y);
 pierwsze cztery cyfry określają klasy (XXXX0000-Y);
 pierwsze pięć cyfr określają kategorie (XXXXX000-Y).
Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii.
Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr.
II. CZĘŚĆ OPISOWA
5. Opis ogólny przedmiotu zamówienia:
Przedmiotem zamówienia jest wykonanie robót budowlanych adaptacji pomieszczeń,
oraz sporządzenie dokumentacji powykonawczej tychże prac.
Przedmiot zamówienia obejmuje:


wykonanie robót budowlanych,
sporządzenie dokumentacji powykonawczej robót budowlanych,
6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres
robót budowlanych
6.1 Lokalizacja
Zespół pomieszczeń objętych zakresem opracowania usytuowany jest na niskim
parterze w segmentach B-5 w Aptece Szpitalnej w budynku głównym Szpitala
Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o., położonego na os. Złotej
Jesieni 1 w Krakowie.
Strona 6 z 51
6.2 Podstawowe dane liczbowe
powierzchnia
użytkowa [m2]
powierzchnia
komunikacji [m2]
kubatura [m3]
174,66
56,32
523,98
6.3 Wytyczne projektowe
Wyżej wymieniona inwestycja ma na celu adaptację pomieszczeń na pracownię leków
cytostatycznych i pracownię żywienia wraz z częścią magazynową w Aptece Szpitalnej w
Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp. z o.o. , tak aby spełniały
one wymogi przewidziane przepisami prawa, a w szczególności rozporządzenia Ministra
Zdrowia z dnia 26.06.2012r, (Dz. U. Nr 0 poz. 739).
Modernizacja ma na celu zapewnienie w/w. warunków z uwzględnieniem możliwości
technicznych wynikających z istniejącego układu funkcjonalnego i substancji budowlanej.
7. Aktualne uwarunkowania wykonania przedmiotu zamówienia
Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą:
7.1 Dokumenty formalno-prawne
 oświadczenie Zamawiającego o prawie do dysponowania nieruchomością,
 koncepcja dołączona do programu funkcjonalno-użytkowego.
7.2 Uwarunkowania wynikające z lokalizacji inwestycji
7.2.1 Zagospodarowanie terenu.
W związku z przedmiotową inwestycją nie zachodzi zmiana zagospodarowania terenu.
7.2.2 Uzbrojenie terenu i zasilanie w media.
Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy
budynku Szpitala.
7.3 Uwarunkowania techniczne
Wyburzenia ścian działowych oraz budowa nowych ścianek z płyt kartonowogipsowych nie narusza układu konstrukcyjnego budynku.
7.4 Organizacja budowy
W organizacji budowy należy uwzględnić, że prowadzone roboty budowlano –
montażowe i wykończeniowe nie mogą zakłócać pracy funkcjonujących części Apteki
Szpitalnej.
7.5 Inwestor Zastępczy
Zamawiający nie przewiduje powołania Inwestora Zastępczego.
Zamawiający zaleca, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu
przetargowym, dokonał wizji lokalnej w realizowanym obiekcie oraz na terenie opracowania
w obecności Jego przedstawiciela.
Strona 7 z 51
8. Ogólne właściwości funkcjonalno-użytkowe
Adaptacja pomieszczeń szpitala stanowiąca przedmiot zamówienia powinna zostać
wykonana przy użyciu takich technologii i środków technicznych, aby do minimum
ograniczyć niekorzystne oddziaływanie inwestycji na środowisko (emisja hałasu i drgań,
emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów).
Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić
niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez
Zamawiającego standardu wykończenia i użytkowania.
Przedmiot inwestycji należy wykonać zgodnie z wymaganiami obowiązujących norm
i przepisów. W szczególności realizowane działy i elementy budowlano – instalacyjne
towarzyszące muszą spełniać warunki ochrony przeciwpożarowej, bezpieczeństwa
konstrukcji i użytkowania, ochrony środowiska, wymagań sanitarno – higienicznych
i ochrony zdrowia, przepisów bezpieczeństwa i higieny pracy oraz pokrewnych, a także
aktualnych wymogów Narodowego Funduszu Zdrowia.
Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona
była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu
energii, zarówno cieplnej jak i elektrycznej.
Należy w taki sposób zrealizować budowę, aby pobór wody oraz odprowadzenie
ścieków sanitarnych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu
możliwości utrzymania właściwego stanu technicznego budynku.
9. Szczegółowe właściwości funkcjonalno-użytkowe
Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą
(PN-ISO 9836:1997).
9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji
nr
pom.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Nazwa pomieszczenia
Biuro
Magazyn leku gotowego
Pracownia żywienia
pozajelitowego
Śluza czysta
Śluza brudna
Magazyn produktu
Magazyn produktu
Śluza czysta
Pracownia leków cytostatycznych
Magazyn leków
Wentylatornia
Korytarz
RAZEM:
Powierzchnia
użytkowa [m2]
14,54
4,7
6,2
15,1
3,9
6,3
5,4
4,1
4,2
10,6
7,1
17,97
18,23
56,32
174,66
Strona 8 z 51
9.2 Dane techniczne przebudowywanego wybranych pomieszczeń szpitala
Dane techniczne
Powierzchnia netto
Kubatura brutto
Wysokość kondygnacji
Symbol
Pn
Vb
H
Wartość
174,66
523,98
3,0
Strona 9 z 51
PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ DLA PRACOWNI LEKÓW CYTOSTATYCZNYCH I ŻYWIENIA POZAJELITOWEGO W SZPITALU
SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O
9.3 Zestawienie technologiczne – wymagania minimalne
Nr
pom.
1.
2.
Nazwa pomieszczenia
Biuro
Magazyn leków
gotowych
3.
Magazyn leków
gotowych
4.
Pracownia żywienia
pozajelitowego
Urządzenia technologiczne wymagające stałego
podłączenia
Oprawa sufitowa stropowa 600x600 EVG 418
z kloszem mlecznym
3 szt.
/w tym jedna z modułem awaryjnym/.
Gniazdo 230V porządkowe
1 szt.
Gniazda 230V DATA
4 x 4 szt.
Gniazdo komputerowe RJ45
6 x 2 szt.
Gniazdo telefoniczne
1 szt.
Interkom
1 szt.
Oprawa ewakuacyjna nad drzwiami
1 szt
Grzejnik w wykonaniu higienicznym*
1szt.
z kloszem mlecznym i modułem awaryjnym
1 szt.
1 szt.
Interkom
1 szt.
Wymagane w pomieszczenia
media
Instalacja c.o.;
Instalacja elektryczna;
Instalacja komputerowa;
Instalacja telefoniczna;
Instalacja interkomu;
Wentylacja mechaniczna
(klimatyzacja) nawiewnowywiewna;
Instalacja interkomu;
1 szt. Instalacja interkomu;
1 szt. Wentylacja mechaniczna
Gniazdo 230V
(klimatyzacja) nawiewno/lodówka - zasil. z tabl. TSR lub TOR/
1 szt. wywiewna;
Interkom
2 szt.
Instalacja c.o.;
z kloszem mlecznym
2 szt. Instalacja elektryczna;
/w tym jedna z modułem awaryjnym/
1 szt. Instalacja telefoniczna;
2 szt. Instalacja interkomu ;
Gniazdo 230V dla komory laminarnej /dwa
osobne obwody zasilane z TSR lub TOR/
2 szt. (klimatyzacja) nawiewno-
Uwagi
Rozbudowa już
istniejącego
pomieszczenia
Drugi Interkom
w istniejącej
pracowni
cytostatycznej
Strona 10 z 51
5.
Śluza czysta
6.
Śluza brudna
7.
Magazyn produktu
8.
Magazyn leków
gotowych
9.
Śluza czysta
Gniazdo telefoniczne
2 szt.
Interkom
2 szt.
1szt
1 szt.
1 szt.
1szt.
wywiewna;
Instalacja c.o.;
Podejście wodno-kanalizacyjne;
1 szt. (klimatyzacja) nawiewnoKinkiet nad umywalką
1 szt. wywiewna;
Umywalka z baterią łokciową
1 szt.
z kloszem mlecznym
2 szt. Instalacja c.o.;
Gniazdo 230V
/lodówka - zasil. z tabl. TSR lub TOR/
Interkom
1 szt. (klimatyzacja) nawiewnoGniazdo telefoniczne
1 szt. wywiewna;
1 szt.
1 szt.
Okap wyciągowy - 900 x 500 mm
1 szt.
1szt.
1 szt. Instalacja interkomu;
Interkom
1 szt. (klimatyzacja) nawiewnowywiewna;
Instalacja c.o.;
Strona 11 z 51
10.
Pracownia leków
cytostatycznych
11.
Magazyn produktu
12.
Magazyn leków
1 szt. (klimatyzacja) nawiewnowywiewna;
Instalacja c.o.;
z kloszem mlecznym
1 szt. Instalacja telefoniczna;
Gniazdo 230V dla komory laminarnej /dwa
osobne obwody zasilane z TSR lub TOR/
2 szt. wywiewna;
Interkom
2 szt.
2 szt.
1szt.
z kloszem mlecznym
2 szt. Instalacja c.o.;
Gniazdo 230V
/lodówka - zasil. z tabl. TSR lub TOR/
Interkom
1 szt. wywiewna;
1 szt.
1 szt.
1 szt.
1szt.
Instalacja c.o.;
Interkom
(klimatyzacja) nawiewnoGrzejnik w wykonaniu higienicznym*
1 szt. wywiewna;
Strona 12 z 51
13.
Wentylatorownia
14.
Korytarz
2 szt.
Umywalka porządkowa ze stali nierdzewnej z baterią
1 szt.
Centra klimatyzacyjna N/W w wykonaniu
higienicznym z odzyskiem i własną wytwornicą
chłodu, automatyką oraz niezbędnym osprzętem
1 szt.
z kloszem mlecznym
9 szt.
/w tym trzy z modułem awaryjnym/.
4 szt.
Oprawy ewakuacyjne
Oprawy kierunkowe
Oprawy oświetlenia nocnego (Ledy)
5szt.
Instalacja ciepła
technologicznego;
Wszystkie rozwiązania są wymaganiami minimalnymi i powinny zostać skorygowane o aktualne przepisy i rozporządzenia
oraz wymagają ostatecznego uzgodnienia z Zamawiającym.
* Uwaga: grzejniki dostarczy i zamontuje firma ERBUD S.A. w ramach prowadzonych prac związanych z modernizacja
instalacji C.O.
Strona 13 z 51
9.4 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych
parametrów powierzchni i kubatur lub wskaźników.
1). Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/– 10%, pod warunkiem
spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych
w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących
przepisów budowlanych.
2). Kubatury, podane w programie, są orientacyjne.
10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia.
10.1 Przygotowanie terenu budowy.
Wykonawca zapewni ilość niezbędnych kontenerów według aktualnych potrzeb oraz
według przewidzianego zatrudnienia na budowie. Zaplecze budowy należy organizować
z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować zgodnie
z przepisami BHP i ppoż. Do zaplecza należy podłączyć energię elektryczną oraz wodę.
Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez
Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie
firmy posiadające odpowiednie uprawnienia. W procesie realizacji należy dążyć do
minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do
atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu
uciążliwego dla realizatorów i otoczenia.
Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Pracownicy zostaną
wyposażeni w sprzęt ochrony osobistej, odzież, obuwie robocze oraz odzież ochronną
zgodnie z wymaganiami Polskich Norm w tym zakresie.
Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne
szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeszkolenia pracowników
przed przystąpieniem do robót do szkolenia stanowiskowego BHP, które należy odnotować
i potwierdzić podpisem osoby szkolącej i szkolonej.
Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i
oznakowane zgodnie z obowiązującymi przepisami. Wszelkie prace należy prowadzić z
uwzględnieniem obowiązujących przepisów BHP i ppoż.
Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną
dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w obiektach
służby zdrowia, posiadające wymagane dokumenty jakościowe.
Na zastosowane materiały, wyroby budowlane Wykonawca jest zobowiązany
dostarczyć, zgodnie z obowiązującymi przepisami, atesty, certyfikaty na znak
bezpieczeństwa, certyfikaty zgodności, deklaracje zgodności z Polskimi Normami lub
Aprobatami Technicznymi, świadectwa jakości, atesty, wymagane prawem opinie i
oświadczenia. Wszystkie zastosowane materiały i wyroby powinny spełniać wymogi ochrony
przeciwpożarowej.
Podczas wykonywanych prac należy zabezpieczyć wszystkie czujniki dymowe
znajdujące się w pobliżu prowadzonych prac, w celu zapobiegnięcia fałszywych alarmów.
Należy wykonać we własnym zakresie pomiarownie zużywanych na własne potrzeby
mediów oraz zgłosić ten fakt do odpowiednich służb technicznych Szpitala celem
odczytywania zużytych mediów. Rozliczenie prowadzone jest w cyklu miesięcznym, zaś
stawki za media są stawkami jakie obowiązują Szpital z godnie z umowami zawartymi z
poszczególnymi dostawcami.
Strona 14 z 51
10.2 Ogólna charakterystyka przedsięwzięcia.
Zakres prac budowlano-instalacyjnych obejmować będzie:
-
rozebranie starych okładzin ściennych i podłogowych,
demontaże stolarki drzwiowej;
rozebranie ścian działowych ceglanych;
skucie starej wylewki cementowej;
demontaż starych instalacji: elektrycznej, teletechnicznej, wod-kan, c.o.;
demontaż zbędnych konstrukcji uchwytów, mocowań, itp.
demontaż zbędnych kanałów wentylacyjnych, wraz z szczelnym zaślepieniem czynnych
odcinków
wykonanie nowych ścian działowych;
wykonanie wylewki cementowej oraz wylewek samopoziomujących;
zaślepienie wnęki po windzie i pomalowanie tego fragmentu ściany;
wykonanie niezbędnych instalacji elektrycznych;
wykonanie niezbędnych instalacji teletechnicznych;
wykonanie niezbędnych instalacji p. poż.;
wykonanie niezbędnych instalacji wod./kan.;
wykonanie niezbędnych instalacji c.o.;
wykonanie niezbędnych instalacji wentylacji mechanicznej i klimatyzacji w tym centrali
wentylacyjnej wraz z osprzętem;
ocieplenie od wewnątrz ścian zewnętrznych wełną mineralną wraz z folią i płytą
kartonowo-gipsową;
ocieplenie ścian zewnętrznych w szachtach instalacyjnych od strony wnętrza szachtów
wykonanie sufitów podwieszanych kasetonowych z kasetonów metalowych;
powleczonych farbą antybakteryjną i antygrzybiczną;
wykonanie sufitu podwieszanego kasetonowego zmywalnego w zewnętrznym korytarzu;
wykonanie nowych okładzin ściennej – tapeta z włókna szklanego pod powłokę malarską,
oraz malowanie ścian korytarza i wentylatorowi,
wykonanie nowych okładzin podłogowych z wykładziny elektrostatycznej;
montaż stolarki drzwiowej drewnianej i PCV białej;
blokada okien w pozycji zamkniętej, doszczelnienie oraz oklejenie matową folią;
montaż okienek podawczych z PCV;
montaż drzwi szachtowych EI 60 na korytarzu;
zamknięcie wnęki na windę płytą kartonowo-gipsową;
montaż szczelnych zamknięć na szachtach w pomieszczeniach sterylnych;
podpięcie nowych przyborów sanitarnych;
montaż grzejników w nowych pomieszczeniach;
montaż osprzętu elektrycznego, teletechnicznego, p. poż.;
10.3 Wymagania z zakresu konstrukcji ścian działowych
Modernizacja w zakresie rozwiązań konstrukcyjnych polega na:


wykonaniu wyburzeń ścianek działowych ceglanych;
budowie nowych ścianek działowych z płyt kartonowo-gipsowych.
10.4 Wymagania dotyczące architektury i wykończenia
Strona 15 z 51
10.4.1 Rozwiązania materiałowe
Podane poniżej przykładowe proporcje rozwiązań materiałowych określają minimalne
wymagania Zamawiającego dla przedmiotu zamówienia.
Rozwiązania architektoniczno-budowlane:
Ściany wewnętrzne
Ściany działowe z płyt kartonowo-gipsowych z wypełnieniem wełną mineralną z
podwójnym płytowaniem gr. 15cm. na stelażu stalowym ocynkowanym. Ponadto w miejscu
montażu urządzeń tj. umywalki, uchwyty, mocowania sprzętu medycznego, szyny itp.
wykonać wzmocnienie z płyt OSB min. 22mm celem stabilnego zamocowania.
Ściany zewnętrzne
Ściany zewnętrzne ocieplić wełną mineralną gr. 10cm o współczynniku przenika nie
niższym niż 0,035 W/m*K, folią paroszczelną oraz płytą kartonowo-gipsową na stelażu, w
miejsce grzejnika zabudować płytę typu OSB min. 22mm jako wzmocnienie pod stelaż
grzejnika.
Ocieplenie ściany zewnętrznej wraz z stelażem pod grzejnik wykona firma
Remontowo - Budowlana Ryszard Smoleń w ramach kontraktu na ocieplenie wszystkich
ścian zewnętrznych Szpitala od strony wewnętrznej.
Stolarka drzwiowa wewnętrzna wejścioweDrewniana, typowa, gładka, obustronnie laminowana lub fornirowana,
 skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej,
 w drzwiach samozamykacze,
 okleinowane lub fornirowane;
 ościeżnice stalowe regulowane;
 drzwi wyposażone w klamki i szyldy ze stali nierdzewnej;
 zamki na wkładkę z kluczem (jeden typ klucza);
 drzwi do szachów jako drzwi p. poż. o odporności EI 60 z zamkiem na wkładkę
(jeden typ klucza)
Kolorystykę, rodzaj oraz wyposażenie – uzgodnić z Inwestorem na etapie wykonawstwa.
Stolarka drzwiowa aluminiowa w śluzach:
 skrzydło drzwiowe aluminiowe w kolorze białym;
 przeszklone na całej wysokości;
 z samozamykaczami;
 klamka-klamka;
 min. szerokość przejścia 90cm;
 w razie konieczności matowa okleina na szybę;
 oznakowanie pomieszczenia – nazwa pomieszczenia.
Stolarka drzwiowa aluminiowa na korytarzu:
 skrzydło drzwiowe aluminiowe w RAL 7035;
 dwuskrzydłowe;
 skrzydło czynne 110cm, bierne 70cm;
 przeszklone na całej wysokości;
 szklenie szkłem bezpiecznym;
Strona 16 z 51




samozamykaczami;
klamka-klamka;
w razie konieczności matowa okleina na szybę;
oznakowanie pomieszczenia – nazwa pomieszczenia.
Stolarka okienna okienek podawczych:
 PCV w kolorze białym;
 Szklone;
 podwójne drzwiczki;
 klamka;
Stolarka okienna zewnętrzna
 Istniejąca, należy doprowadzić do właściwego stanu technicznego, doszczelnić
szczelinę dylatacyjną między kwaterami, okna doszczelnić i zablokować w pozycji
zamkniętej, otwory po klamkach zaślepić. Wykonać matową okleinę na szybach.
Zużyte elementy wymienić, całość doczyścić.
Ścianki aluminiowe przeszklone z drzwiami przesuwnymi ( magazyn leków gotowych):
 aluminium w kolorze biały;
 pełne szklenie szybą bezpieczną;
 drzwi przesuwne szerokość min. 90cm;
 zamek na wkładkę;
 w razie konieczności matowa okleina na szybę;
 oznakowanie pomieszczenia – nazwa pomieszczenia.
Drzwi szachtowe rozwieralne 4szt:
 drzwi stalowe w RAL 7035;
 o odporności ogniowej EI 60;
 z zamkiem na jeden klucz pasujący do wszystkich zamków w szachtach
 klamka chrom;
 plakietka z opisem co znajduje się w szachcie;
Sufity podwieszone
 sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji –
gładki, metalowy z szczelnymi klipsami dociskowymi powleczony specjalną farbą
proszkową bakteriobójczą i grzybobójczą o wysokiej odporności na szorowanie > 500
cykli w kolorze białym – wszystkie pomieszczenia z wyjątkiem korytarza i
wentylatorni
 sufit podwieszany systemowy kasetonowy moduł 60x60cm szorowalny, z powłoką nie
przyciągającą kurz na konstrukcji nie widocznej z klipsami dociskowymi – korytarz,
wentylatornia
Posadzki
Pod wykładziny PCV należy wykonać wylewki samopoziomujące gr. 2 - 5mm,
wykładziny należy wywinąć na ścianę na wysokość 10cm z zastosowaniem listew
zabezpieczających wyobleniowych,
 wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm,
o ścieralności wg EN 660-2 mm3 ≤ 2,0 i klasyfikacji obiektowej (EN 685) klasa 34,
Strona 17 z 51
klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej – rezystencja
skośna Ohm R1 5x10≤R ≤10 /R2 5x10≤R≤10; oporze elektrycznym R≤ 0; własności
elektryczne napięcie powierzchniowe (EN 1815) < 2kV, w różnych zestawieniach
kolorystycznych - wszystkie pomieszczenia oprócz korytarza, wentylatorni.
 wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm,
o ścieralności wg EN 660-2 mm3 ≤ 2,0 i klasyfikacji obiektowej (EN 685) klasa 34,
klasyfikacji przemysłowej
(EN 685) klasa 43, w różnych zestawieniach
kolorystycznych – wentylatornia, korytarz
Łączenia wykładzin PCV - zespawane sznurem w kolorze wykładzin.
Tynki wewnętrzne
Nowe kat. IV cementowo- gipsowe, na narożnikach stosować narożniki ochronne.
Malowanie
Ściany malowane
 farba o właściwościach antybakteryjnych i antygrzybicznych oraz odporności
mikrobiologicznej, bezrozpuszczalnikowa, o dużej odporności mechanicznej, wysoka
odporność na częsty kontakt ze środkami dezynfekcyjnymi – wentylatorownia, korytarz;
 farba o właściwościach antybakteryjnych, przeciwgrzybicznej o pełnej odporności
mikrobiologicznej, bez plastyfikatorów i rozpuszczalników, z nanocząsteczkami srebra, o
wysokiej odporności na częsty kontakt ze środkami dezynfekcyjnymi, o wysokiej
odporności mechanicznej, odpornej na szorowanie i mycie ( przewidziana trwałość ponad
10 000 krotne zmywanie ścian środkami dezynfekcyjnymi), do położenia na tapecie z
włókna szklanego – wszystkie pomieszczenia pracowni leków cytostatycznych i
pracowni żywienia pozajelitowego.
Oblicowanie ścian
 tapeta z włókna szklanego o wysokiej odporności mechanicznej przeznaczona pod system
farb odpornych na szorowanie - wszystkie pomieszczenia oprócz wentylatorowni.
Zamknięcie szachtów instalacyjnych w pomieszczeniach w pomieszczeniach sterylnych
szachty instalacyjnych należy zamknąć w sposób szczelny i za tapetować, wejście do
szachtów należy oznakować.
Strona 18 z 51
10.4.2 Wymagania dotyczące wykończenia wnętrz
Nr
pom.
1.
Nazwa
pomieszczenia
Biuro
Podłogi
Ściany
Sufity
Uwagi
Wykładzina homogeniczna PCV
rulonowa, zgrzewalna minimalna
grubość 2mm, o ścieralności wg
EN 660-2 mm3 ≤ 2,0 i
klasyfikacji obiektowej (EN 685)
klasa 34, klasyfikacji
przemysłowej (EN 685) klasa 43
o własności elektrycznej –
rezystencja skośna Ohm R1
5x10≤R ≤10 /R2 5x10≤R≤10;
oporze elektrycznym R≤ 0;
własności elektryczne napięcie
powierzchniowe (EN 1815) <
2kV.
Tapeta z włókna szklanego o
wysokiej odporności mechanicznej
przeznaczona pod system farb
odpornych na szorowanie.
Farba o właściwościach
antybakteryjnych,
przeciwgrzybicznej o pełnej
odporności mikrobiologicznej, bez
plastyfikatorów i
rozpuszczalników, z
nanocząsteczkami srebra, o
wysokiej odporności na częsty
kontakt ze środkami
dezynfekcyjnymi, o wysokiej
odporności mechanicznej, odpornej
na szorowanie i mycie
( przewidziana trwałość ponad
10 000 krotne zmywanie ścian
środkami dezynfekcyjnymi), do
położenia na tapecie z włókna
szklanego.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
perforacji – gładki,
metalowy z
szczelnymi klipsami
dociskowymi
powleczony specjalną
farba proszkowa,
bakteriobójcza i
grzybobójczą o
wysokiej odporności
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
powiększane
Strona 19 z 51
2.
Magazyn leków
gotowych
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
istniejące
Strona 20 z 51
3.
Magazyn leków
gotowych
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 21 z 51
4.
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
Pracownia żywienia
pozajelitowego
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 22 z 51
5.
Śluza czysta
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego .
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 23 z 51
6.
Śluza brudna
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Fartuch z glazury – przy
umywalkach wys. min. 160cm i
szerokości 60cm poza obrys
urządzenia.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 24 z 51
7.
Magazyn produktu
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 25 z 51
8.
Magazyn leków
gotowych
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 26 z 51
9.
Śluza czysta
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego .
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 27 z 51
10.
Pracownia leków
cytostatycznych
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 28 z 51
11.
Magazyn
produktów
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Strona 29 z 51
12.
13.
Magazyn leków
Wentylatorownia
EN 660-2 mm3 ≤ 2,0 i
5x10≤R ≤10 /R2 5x10≤R≤10;
2kV.
antybakteryjnych,
plastyfikatorów i
szklanego.
Wykładzina homogeniczna PCV Farba o właściwościach
rulonowa, zgrzewalna minimalna antybakteryjnych i antygrzybiczych
oraz odporności mikrobiologicznej,
EN 660-2 mm3 ≤ 2,0 i
bezrozpuszczalnikowa, o dużej
klasyfikacji obiektowej (EN 685) odporności mechanicznej, wysoka
odporność na częsty kontakt ze
przemysłowej (EN 685) klasa 43, środkami dezynfekcyjnymi.
w różnych zestawieniach
kolorystycznych
Sufit podwieszany
systemowy
kasetonowy o wym.
60x60cm bez
metalowy z
szczelnymi klipsami
dociskowymi
farba proszkowa,
bakteriobójcza i
grzybobójczą o
na szorowanie > 500
cykli w kolorze
białym.
Pomieszczenie
projektowane
Sufit podwieszany
Pomieszczenie
systemowy z
projektowane
kasetonów o wym.
60x60cm zmywalnych
gładnikach do
stosowania w służbie
zdrowia.
Strona 30 z 51
14.
Korytarz
EN 660-2 mm3 ≤ 2,0 i
przemysłowej (EN 685) klasa 43,
w różnych zestawieniach
kolorystycznych
antybakteryjnych i antygrzybiczych
oraz odporności mikrobiologicznej,
bezrozpuszczalnikowa, o dużej
odporności mechanicznej, wysoka
odporność na częsty kontakt ze
środkami dezynfekcyjnymi.
Sufit podwieszany
Pomieszczenie
systemowy z
projektowane
kasetonów o wym.
60x60cm zmywalnych
gładnikach do
stosowania w służbie
zdrowia.
UWAGA: Ocieplenie ścian zewnętrznych od strony wewnętrznej wykona firma Remontowo Budowlana – Ryszard
Smoleń.
Strona 31 z 51
10.5.1. Projektowane wewnętrzne instalacje wod.-kan.
10.5.1.1. Opis ogólny
Pracownię wraz z pozostałymi pomieszczeniami należy wyposażyć w następujące
instalacje wod.-kan.
 instalacja wody zimnej;
 instalacja wody ciepłej i cyrkulacji;
 kanalizacja sanitarna;
10.5.1.2. Instalacja wodociągowa
Przewiduje się podpięcie nowo projektowanych urządzeń do istniejących pionów.
Przewody wody zimnej i ciepłej prowadzone będą w posadzkach lub ścianach, piony zaś w
istniejących szachtach oraz planowanych według koncepcji lub w przypadku braku takiej
możliwości z przyczyn technologicznych, w nowo zaproponowanych miejscach w
porozumieniu z inwestorem. Główne przewody wody zimnej, ciepłej i cyrkulacji należy
wykonać z rur PP stabilizowanych łączonych poprzez zgrzewanie lub w systemie
PEX/AL/PEX ze złączkami zaprasowywanymi. Podejścia do przyborów - w bruzdach pod
tynkiem w izolacji z pianki PE. Ewentualne dodatkowe piony należy wykonać z rur
stalowych ocynkowanych.
Przewody wodociągowe posiadać będą izolację termiczną z pianki polietylenowej,
zabezpieczającą przewody wody zimnej przed skraplaniem pary wodnej a przewody wody
ciepłej, przed stratami ciepła. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia
21.03.2011 r. zawierające rozporządzenie w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie, Załącznik nr 2 ”Wymagania izolacyjności cieplnej i
inne wymagania związane z oszczędnością energii”, pkt.1.5: Izolacja cieplna przewodów
rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody
użytkowej (w tym przewodów cyrkulacyjnych), instalacji chłodu i ogrzewania powietrznego
powinna spełniać następujące wymagania minimalne określone w poniższej tabeli:
Lp
.
1
2
3
4
5
Rodzaj przewodu lub komponentu
Średnica wewnętrzna do 22mm
Średnica wewnętrzna od 22 do 35mm
Średnica wewnętrzna od 35 do 100mm
Średnica wewnętrzna ponad 100mm
Przewody i armatura wg poz. 1-4 przechodzące
przez ściany lub stropy, skrzyżowania
przewodów
Minimalna
grubość
izolacji
cieplnej (materiał 0.035 W(m x K)
20mm
30mm
Równa średnicy wewnętrznej rury
100mm
½ wymagań z poz. 1-4
Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 21.03.2011r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, § 120 pkt. 2
– instalacja ciepłej wody powinna zapewniać uzyskanie w punktach czerpalnych temperatury
wody nie niższej niż 55°C i nie wyższej niż 60°C, przy czym instalacja ta powinna umożliwić
przeprowadzanie jej okresowej dezynfekcji termicznej przy temperaturze wody nie niższej niż
70°C. W związku z tym należy zastosować rozwiązanie systemowe zabezpieczające przed
poparzeniem podczas okresowego przegrzewu, rozwiązanie to musi być kompatybilne z
istniejącą infrastrukturą szpitala. Na podejściach do pionów zamontowane będą zawory
odcinające typu kulowego, śrubunkowe lub półśrubunkowe, a na ewentualnych pionach
Strona 32 z 51
cyrkulacji zawory termoregulacyjne, niezbędne do regulacji hydraulicznej całej instalacji
ciepłej wody i przystosowane do okresowego przegrzewu wody.
Szlachty należy oznakować zgodnie z istniejącą typologią infrastruktury szpitalnej oraz
wyposażyć w jeden typ klucza.
Zgodnie z Rozporządzeniem Ministra Zdrowia z dnia 26.06.2012r. w sprawie wymagań,
jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia
i urządzenia zakładu opieki zdrowotnej, Rozdział 6 „Wymagania dotyczące instalacji”: w
pokojach zabiegowych, śluzach należy instalować umywalki z bateriami łokciowymi.
Wszystkie pozostałe baterie umywalkowe i zlewozmywakowe – stojące z głowicami
ceramicznymi.
Baterie i stelaże dla misek ustępowych podłączone do instalacji za pomocą wężyków
elastycznych w oplocie stalowym, przyłącz wyposażyć w zawór odcinający typu kulowego.
Wszystkie instalacje wodociągowe w obrębie inwestycji podlegają wymianie.
10.5.1.3. Instalacja p. poż (hydrauliczna - wodna).
Brak, nie wchodzi w zakres opracowania. Wykorzystane zostaną istniejące hydranty
zlokalizowane poza zakresem inwestycji.
10.5.1.4. Kanalizacja sanitarna
Przewiduje się podpięcie nowo projektowanych urządzeń do istniejących pionów
kanalizacji sanitarnej rurami PCV o podwyższonej odporności termicznej i chemicznej, oraz
o wysokim stopniu izolacji dźwiękowej (tzw. rury nisko szumowe typu: HT). Stare piony
oraz poziomy w obrębie inwestycji należy wymienić na nowe . Odcinki pionowe powinny być
wymieniane tak by zaczynały się i kończyły poziom poniżej inwestycji i poziom wyżej
inwestycji zaś przejścia odpowiednio zabezpieczone przeciw pożarowo. Instalację należy tak
układać by stosować jak najdłuższe docinki z jednego fragmentu rury i jak najmniej nie
potrzebnych i zbędnych połączeń. Poziome odcinki układać tak by uzyskać spad ok. 3%. Rury
mocować do posadzki obejmami systemowymi. Pionowe odcinki mocować mocowaniami
systemowymi nie rzadziej niż co 2m. Stare piony oraz poziomy w obrębie inwestycji należy
wymienić na nowe, w przypadku kratek ściekowych piętro wyżej których stan budzi
wątpliwości należy również zastąpić je nowymi w celu zapobieżenia możliwych przyszłych
wycieków.
Szlachty należy oznakować zgodnie z istniejącą typologią infrastruktury szpitalnej oraz
wyposażyć w jeden typ klucza.
Umywalki podłączać do kanalizacji za pomocą syfonów. Inwestor nie dopuszcza
stosowania syfonów plastikowych. Syfony ozdobne chromowane bądź ze stali nierdzewnej
łatwe do utrzymania w czystości.
10.5.1.5. Wyposażenie i montaż przyborów i urządzeń sanitarnych
Biały montaż i armatura muszą spełniać wymagania zawarte w obowiązujących
przepisach, w tym przepisach szczegółowych, dotyczących obiektów służby zdrowia.
Miski ustępowe – podwieszone, na wysokiej klasy stelażach podtynkowych. Urządzenia
sanitarne powinny być koloru białego, pierwszej jakości. Wszelkie urządzenia będą
montowane do ścian pomieszczeń. Wyposażenie WC zostaną zamontowane na podkładce z
miękkiego tworzywa sztucznego. Styk umywalki, miski ustępowej, bidetu wypełniony
sylikonem sanitarnym o wysokiej odporności na grzyby i pleśnie. Podłączenia do instalacji
Strona 33 z 51
zostaną wykonane w sposób umożliwiający łatwy demontaż. Typ i rodzaj zastosowanej
armatury i ceramiki przed montażem należy uzgodnić z inwestorem.
10.5.1.6. Zabezpieczenia ognioochronne
Przejścia przewodów poziomych wykonanych z rur PP lub PEX/AL/PEX przez strefy
przeciw pożarowe oraz szachty, muszą być zabezpieczone kołnierzami ogniochronnymi o
odporności ogniowej EI 120. Kołnierze montować należy z dwóch stron ściany w strefach
ogniowych. Przejścia przez stropy zabezpieczone zostaną kołnierzami ogniochronnymi
montowanymi tylko od dolnej strony stropu.
10.5.2. Uwagi ogólne
1. Wszystkie materiały zastosowane powinny posiadać stosowne i aktualne atesty,
certyfikaty oraz dopuszczenia.
2. Roboty należy prowadzić zgodnie z polskimi normami i sztuką budowlaną pod nadzorem
osób uprawnionych z zachowaniem przepisów BHP. Zaś całość instalacji ma wytworzyć
w pełni funkcjonalny układ.
3. Wszystkie zastosowane materiały i urządzenia muszą być najpierw zaakceptowane przez
Inwestora, w tym celu należy przedłożyć na najbliższej naradzie budowy propozycję
materiału lub urządzenia.
10.6 Wymagania w zakresie instalacji centralnego ogrzewania
10.6.1. Instalacja centralnego ogrzewania
Przewiduje się montaż nowych grzejników w nowo powstałych pomieszczeniach oraz
w pomieszczeniach, które zmieniły swoje przeznaczenie oraz wymianę istniejących
grzejników żeliwnych na grzejniki przeznaczone do stosowania w budynkach służby zdrowia
z atestem higienicznym. Grzejniki muszą pokryć całkowicie straty cieplne poszczególnych
pomieszczeń przy uwzględnieniu parametrów czynnika grzewczego produkowanego na
potrzeby szpitala, tj. w szczycie 80/60ºC (przy – 20ºC) oraz powinny być dobierane z
zapasem (min. 10%). Zakładana docelowa temperatura w pomieszczeniach do celów
projektowych +24ºC. Gałązki należy wykonać w zakresie niezbędnym dla prawidłowej pracy
instalacji. Gałązki w bruzdach ściennych lub jako obudowane. Gałązki grzejnikowe
prowadzić ze spadkiem min. 2% w celu umożliwienia odpowietrzenia oraz spuszczenia wody
z grzejników. Styk gałązki ze ścianą osłonić rozetą. Jako elementy grzejne zastosować
grzejniki stalowe, płytowe, posiadające atest higieniczny do stosowania w obiektach służby
zdrowia (bez osłon i radiatora wewnętrznego). Grzejniki montować na wysokości oraz w
odległości od lica ściany wykończonej umożliwiającej utrzymanie ich w czystości oraz
zgodnie z obowiązującymi rozporządzeniami właściwymi dla służby zdrowia.
Na gałązkach grzejnikowych zasilających zamontować zawory termostatyczne z
ustawieniem wstępnym w wykonaniu standardowym o średnicach odpowiadających
średnicom gałązek. Na korpusach zaworów zamontować głowice termostatyczne z
wbudowanym czujnikiem temperatury, z bezpiecznikiem mrozu, zakres temperatur 6 ÷ 26ºC,
z możliwością ograniczenia i blokowania wartości ustawionej temperatury. Na gałązkach
powrotnych z grzejnika zamontować zawory odcinające umożliwiające spuszczenie wody z
grzejnika. Grzejniki należy wyposażyć w zawory odpowietrzające. Grzejniki muszą posiadać
możliwość pełnego ocięcia od instalacji w razie jakiejkolwiek awarii / wycieku bez
zaburzania pracy pozostałych. Grzejniki dostarczy firma Erbud S.A. w ramach prowadzonej
Strona 34 z 51
inwestycji pt. „Poprawa efektywności energetycznej w
Zdrowotnej…”
wybranych zakładach Opieki
10.6.2.Próba ciśnieniowa i płukanie zładu, izolacja.
Rurociągi przed malowaniem i izolowaniem należy poddać próbie ciśnieniowej i
płukaniu wg PN -77/H-34031. Płukanie należy przeprowadzić 3-krotnie przy prędkości wody
w rurociągach 1,5m/s i powinno być potwierdzone przez Inspektora Nadzoru bądź Inspektora
Wewnętrznego Szpitala. Następnie przeprowadzić próbę szczelności na ciśnienie 0,8 MPa i
próbę z wodą gorącą. Po odebranych próbach szczelności rurociągi należy oczyścić z rdzy do
III stopnia czystości, a następnie pomalować farbą antykorozyjną termoodporną zgodnie z
instrukcją KOR - 3A.
Wszystkie projektowane rurociągi wody grzejnej zasilającej i powrotnej proponuje się
izolować termicznie otulinami. Należy również izolować armaturę. Próby wykonywać przy
udziale przedstawiciela z ramienia Szpitala lub właściwego Inspektora. Z prób sporządzić
stosowne protokoły.
10.6.3. Uwagi końcowe.
Całość robót, wykonanie prób i odbiór instalacji przeprowadzić zgodnie z „
Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych t. II –
Instalacje sanitarne i przemysłowe”, normą PN – 84/B-10400, „Warunkami technicznymi
wykonania i odbioru instalacji centralnego ogrzewania zeszyt 6” oraz wymogami BHP.
10.7.Wymagania w zakresie instalacji wentylacji mechanicznej i klimatyzacji
W związku z przebudową i zmianą funkcji pomieszczeń przewiduje się montaż
całkowicie nowego układu wentylacji mechanicznej i klimatyzacji dla nowo powstałych
pomieszczeń oraz już istniejących pomieszczeń dla pierwszej pracowni leków
cytostatycznych. Pomieszczenie będą w najwyższym standardzie czystości „tzw. clean room”
oraz będą odseparowane od środowiska zewnętrznego poprzez śluzy. Cały obszar pracowni
należy traktować jak pomieszczenia w pełni klimatyzowane. Układ należy projektować i
wykonać tak by bez względu na warunki pogodowe (w przedziale od -20st. C do +35st. C dla
temperatury zewnętrznej) w nowo wykonywanych pomieszczeniach utrzymywać stałą
kontrolowaną temperaturę regulowaną w przedziale od +17 st. C do +24 st. C. Sondy
pomiarowe umieszczać tak by uzyskiwać jak najbardziej realny wynik na wysokości ok. 1,2 1,5m z daleka od wszelkich źródeł ciepła które mogły by zafałszowywać wynik.
Każde z pomieszczeń laboratoryjnych musi posiadać możliwość odrębnej regulacji
temperatury w wyżej wymienionym przedziale. Zaś pozostałe pomieszczenia zbiorczo
poprzez uśrednioną wartość wszystkich pomieszczeń.
Dla wszystkich pokoi wchodzących w skład pracowni przewiduję się nawiewniki
wyposażone w filtry klasy HEPA13. Filtrów absolutnych nie przewiduje się jedynie w
pomieszczeniach wentylatorowi i magazynie leków. Ilość wymian powietrza dla pracowni
leków cytostatycznych i żywienia pozajelitowego przewiduje się na poziomie nie mniejszym
niż 20 wymian na godzinę ze względu na funkcję pracowni, śluzy niemniejszym niż 10
wymian na godzinę, pozostałe pomieszczenia ilość nie mniejsze niż 5 wymian na godzinę,
niemniej ilość ta powinna zostać skorygowana o wcześniejsze wytyczne. Ponadto centrala
Strona 35 z 51
powinna być dobierana z minimum 10% zapasem w stosunku do wyliczanego
zapotrzebowania.
Wentylację – klimatyzację dla pomieszczenia pracowni leków cytostatycznych oraz
żywienia pozajelitowego należy projektować tak aby uzyskać równomierny przepływ przez
całą objętość i wysokość pomieszczenia tzw. przepływ laminarny (przede wszystkim należy
zwrócić uwagę na rozkład, wielkość oraz typ nawiewników i wywiewników). Nawiew będzie
realizowany od góry, zaś wyciągi częściowo dołem. Pozostała cześć powietrza będzie
odprowadzona za pośrednictwem okapów wyciągowych.
Pomieszczenia pracowni, należy projektować tak by zawsze uzyskać nadciśnienie, a
tym samym ukierunkowany wypływ powietrza w kierunku śluzy, zaś śluzę należy tak
projektować by uzyskać nadciśnienie w stosunku do korytarza. Reasumując oczekiwany
kierunek migracji powietrza: pomieszczenie główne pracowni  śluza  korytarz. Zaleca się
zastosowanie regulatorów adaptujących typu: VAV w celu uzyskana stałego nadciśnienia bez
względu na warunki oraz ilość uruchomionych okapów. Nawiewniki oraz wywiewniki muszą
być takiej konstrukcji by były łatwe do utrzymania w czystości.
W pracowniach przewiduje się montaż okapów wyciągowych z wysoko gatunkowej
stali nierdzewnej odpornej na agresywne środki używane do dezynfekcji. Powierzchnia
okapów wykonana jako jednolicie gładka. Okapy wykonać bez ostrych krawędzi. Wszystkie
przejścia gładkie, z fazowane lub wyoblone, zaś dolne krawędzie okapu wywinięte
prostopadle do wewnątrz tworząc w części środkowej delikatną rynienkę. Okapy wykonać
możliwie jako jeden element. Okapy wykonać w takiej technice by nie były widoczne
ewentualne zgrzewny, spawy itp. Zadaniem okapów jest odprowadzenie szkodliwych
substancji z nad komór laminarnych. Wymiary podstawy okapów to 900x600mm profil
ostrosłupa zwężający się do przekroju 300x300mm w połowie wysokości a następnie
przechodzący w profil kwadratowy o tej samej średnicy. Wysokość całości ok. 1000mm.
Wysokość należy skorygować po przeprowadzeni prac wykonawczych gdy będzie wiadoma
już całkowita wysokość pomieszczenia. Okapy muszą być tak długie by ich dolna krawędź
była oddalona od górnej krawędzi istniejących komór laminarnych o ok. 100mm. Okapy
będą zlokalizowane bezpośrednio nad komorami i będą podłączone do oddzielnej instalacji
wyciągowej, zaś oczekiwany przepływ przez każdy z nich będzie nie mniejszy niż 600m3/h.
Każdy z okapów powinien posiadać własną przepustnicę z siłownikiem dającą możliwość
zamknięcia okapu w razie potrzeby. Sterowanie zaś należy umiejscowić na ścianie w pobliżu
komory (wyłącznik typu załącz / wyłącz z sygnalizacją stanu, łatwy do utrzymania w
czystości). W każdym magazynie produktów należy umieścić po jednym okapie o
wymiarach podstawy 900 x 500 mm, odległość do blatu ok. 1000 mm, minimalny przepływ
na poziomie 600m3/h. Kształt okapu identyczny z już istniejącym magazynie produktów.
Głównym elementem wykonawczym będzie centrala nawiewno wywiewna wykonana
w najwyższym standardzie higienicznym – medycznym tj. przeznaczona dla pomieszczeń
laboratoryjnych, sal operacyjnych, zabiegowych, pomieszczeń typu „clean room” itp.
budowanych zgodnie z normą DIN EN 1946-4 oraz wytycznymi VDI6022. Centrala musi
być łatwa do utrzymania w czystości. Wszystkie powierzchnie gładkie, zmywalne, odporne
na korozje i środki do dezynfekcji (wewnętrzne osłony ze stali nierdzewnej wysoko
gatunkowej). Przewiduje się następujące wyposażenie centrali: sekcje wentylatorów Nawiew
+ Wywiew, dwa stopnie filtracji – EU7 jako wstępna i EU9 jako wtórna, sekcje filtrów
Strona 36 z 51
wyposażyć w pomiar spadków ciśnienia z odwzorowaniem, nagrzewnica zasilana ciepłem
technologicznym o zmiennym parametrze 80/60st. C dla – 20st. C (najbliższa podstacja ciepła
zlokalizowana poziom niżej należy uwzględnić straty ciepła na przesyle), chłodnica z
własnym źródłem chłodu technologicznego. Na tym poziomie i w tym segmencie nie jest
dostępna „woda lodowa” wytwarzana centralnie w szpitalu. Sekcja odzysku ciepła / chłodu.
Sekcja nawilżacza (zakres sterowanie wilgotnością w przedziale od 30% do 60%). Sekcja
wykraplacza, rynienki zewnętrzne pod drzwiami serwisowymi, przepustnica, odprowadzenie
skroplin zabezpieczone syfonem, oświetlenie komór, okna rewizyjne, kołnierze
przyłączeniowe elastyczne. Centrala musi posiadać jak najbardziej kompaktowe wymiar ze
względu na optymalizację zagospodarowania przestrzeni. Dobór centrali przeprowadzić w
uzgodnieniu z inwestorem.
Okapy zlokalizowane w pracowniach oraz w magazynach produktu (w tym również
istniejące) należy podłączyć do niezależnego układu wyciągowego realizowanego przez
wentylator kanałowy bądź dachowy. Wyrzut należy zlokalizować na dachu budynku niskiego.
Wentylator dobierać zapasem minimum 10%, ponadto należy wyposażyć go w układ płynnej
regulacji, sterowanie umieszczone zaś w maszynowni z automatyka centrali.
Pomieszczenia laboratoryjne powinny zostać wyposażone, każda w swój własny układ
nagrzewnicy i chłodnicy celem indywidualnej korekty temperatury, zaś automatyka sterująca
powinna być skorelowana z automatyką centrali. Wiodącą temperaturą jest temperatura
ustawiona dla pomieszczeń biurowych, magazynowych, śluz. Korekta wartości temperatury
następuję dla każdego z laboratoriów poprzez wymienione wyżej lokalne nagrzewnice i
chłodnice. Chłodnice będą zasilane z własnego agregatu wody lodowej. Nagrzewnice jako
elektryczne. Sterowanie temperaturą pomieszczeń laboratoryjnych odbywać się będzie
poprzez umieszczone lokalnie panele sterownicze. Panel powinien posiadać czytelny
wyświetlacz oraz posiadać następujące funkcje: możliwość zadawania temperatury w
pomieszczeniu, możliwość odczytywanie komunikatów o stanach awaryjnych któregokolwiek
z urządzeń mających wpływ na pracę pracowni, ostrzeżenie o konieczności wymiany filtrów
Hepa (stan monitorowany na podstawie różnicy ciśnień)
Kanały wentylacyjne wykonać z blachy obustronnie ocynkowanej o odpowiedniej
grubości tj. takiej by kanały nie ulegały odkształceniom (tzw. zjawisku zapadania lub
wybrzuszania kanału pod wpływem zmiennego przepływu powietrza) lub przemieszczeniom.
Ewentualnie stosować kanały z odpowiednimi wzmocnieniami lub przetłoczeniami.
Dopuszcza się stosowanie rur typu „spiro” z blachy ocynkowanej jako odcinki końcowe lub o
nie dużym przekroju. Nawiewniki osadzone w suficie podwieszanym podłączać za
pośrednictwem rur typu „sono flex” (tylko krótkie fragmenty w celu redukcji drgań ok. 0,5m).
Kanały nawiewne i wywiewne wyposażyć w rewizje umożliwiające w przyszłości ocenę
stanu zabrudzenia kanałów oraz ich ewentualne czyszczenie. W instalacji należy przewidzieć
odpowiednią ilość elementów regulacyjnych w postaci przepustnic tak by układ dało się w
pełni wyregulować. Zabrania się regulacji tylko na kratkach. Wszystkie kanały wentylacyjne
łączyć w sposób absolutnie szczelny. Kanały nawiewne i wywiewne izolować wełną
mineralną w osłonie aluminiowej o grubości 30mm w celu redukcji hałasu oraz w celu
zapobiegnięcia strat termicznych i ewentualnego roszenia z kanałów. Instalacja bezwzględnie
musi być wyposażona w ochronę przeciw pożarową w postaci cyfrowych klap p. poż.
zlokalizowanych w przegrodach na styku segmentów (stref przeciw pożarowych) oraz przy
Strona 37 z 51
przejściach przez kondygnację. Klapy o odporności równej przegrodzie. W większości
wypadków jest to EI 120. Układ skorelować z istniejącym systemem SAP firmy Bosch (I etap
rozbudowy systemu SAP i DSO opracowanie / dokumentacja powykonawcza firma: Unima
2000 S.A.) System tak budować by w przyszłości miał możliwość wizualizowania stanu klap
w budowanym systemie BMS (Program „Szawajcarski” – opracowanie P.P.U.H. EkoTechnologie – Krzysztof Żelazkiewicz).
Ponadto dla wszystkich urządzeń wchodzących w skład układu wentylacji należy
przewidzieć jedną szafę sterowniczą zlokalizowana w pobliżu centrali nawiewnej, w której
będą znajdowały się wszystkie zabezpieczenia oraz automatyka. Wymaga się by automatyka
dla centrali wentylacyjnej dawała możliwość pełnego sterowania wszystkimi parametrami
pracy centrali takimi jak: wydajność, temperatura nawiewu, programowanie harmonogramu
pracy centrali, odczyty wszystkich stanów awaryjnych, wskaźnik stanu zabrudzenia
wszystkich filtrów, temperatura powietrza zasysanego, spręż dyspozycyjny centrali, położenie
zaworów trójdrogowych i ile takowe występują w układzie, stopień zaawansowania
chłodzenia i grzania. Automatyka centrali powinna posiadać kartę do komunikacji z nowo
tworzonym centralnym systemem zarządzania „BMS” na protokole BACnet MS/TP. Przewód
komunikacyjny doprowadzić z naddatkiem we wskazane miejsce do Centralnej Dyspozytorni
zlokalizowanej na tej samej kondygnacji w segmencie B1, opisać i zabezpieczyć. Na fonicie
szafy sterowniczej należy umieścić wskaźniki sygnalizujące pracę, stany awaryjne,
przełączniki do pracy ręcznej i automatycznej.
W pomieszczeniu biurowym przewiduje się uproszczony panel sterowniczy do
centrali, dający możliwość regulacji temperatur, podający stany awaryjne centrali, oraz dający
możliwość ręcznego przełączenia centrali w tryb oszczędny tj. np. 30% nominalnej
wydajności, zaś wartość ta powinna być programowalna w automatyce centrali.
Wymagane jest również dostarczenie instrukcji obsługi dla wszystkich w/w. urządzeń
w 3 egzemplarzach.
Całość instalacji projektować tak by spełniała obecne rozporządzenia normy i
przepisy. Instalacja musi być absolutnie zabezpieczona przed hałasem, w tym celu na
instalacji należy stosować odpowiednio dobrane tłumiki akustyczne. Projektować kanały tak
by zminimalizować opory w instalacji oraz o odpowiedniej średnicy by prędkość powietrza
nie przekraczała zalecanych, mając na względzie iż układ należy traktować jako układ
klimatyzacji. Kanały prowadzone poza sufitem podwieszamy obudować konstrukcją z płyt
KG.
10.8 Wymagania dotyczące instalacji elektrycznych
Instalacje do wykonania w ramach adaptacji
 Instalacje oświetlenia ogólnego podstawowego zasilana z tablic TON;
 Instalacja oświetlenia ewakuacyjnego (pomieszczenia z wyjściem na korytarz);
 Instalacja oświetlenia kierunkowego (korytarz);
 Instalacja gniazd wtyczkowych 230V ogólnych zasilana z tablic TSN;
 Instalacja gniazd wtyczkowych 230V DATA dedykowane zasilane z tablic TSN;
 Instalacja gniazd wtyczkowych 230V /lodówka –magazyn produktu/ rezerw. z tablicy
TSR;
 Instalacji ochrony od porażeń;
Strona 38 z 51
 Instalacja połączeń wyrównawczych;
 Instalacja uziemiająca;
 Instalacja przeciwprzepięciowa.
 Instalacja zasilania rozdzielni RW dla potrzeb wentylatorowni. /z istniejącego
obwodu zasilającego dźwig/
OPIS MONTAŻU INSTALACJI
W adaptowanym obszarze instalacje elektroenergetyczne oraz słaboprądowe i
strukturalne układane będą w oddzielnych osłonach to jest:
 w korytkach (drabinkach) - w przestrzeniach między-stropowych korytarzy
i pomieszczeniach technicznych
 pod tynkowa - w pozostałych pomieszczeniach.
Instalacje elektryczne należy montować po wykonaniu instalacji sanitarnych, wentylacji
mechanicznej, c.o. itp.
Oprzewodowanie
Instalacje elektryczne wykonane będą przewodami miedzianymi o izolacji na napięcie
750V w I grupie obciążeń jako:
 natynkowe - w korytkach i uchwytach, w przestrzeni między-stropowej korytarzy
oraz częściowo w pomieszczeniach.
 wtynkowe - przy podejściach przewodów do opraw na stropach.
 podtynkowe - poniżej sufitów podwieszonych oraz w pozostałych przypadkach nie
wymienionych w punktach a i b.
Obwody 1-fazowe należy wykonać jako 3-żyłowe (L,N,PE).natomiast obwody 3-fazowe
jako 5-cio żyłowe. Na poszczególnych fragmentach obwodów oświetleniowych przyjąć w
taką ilość żył, aby zapewnić prawidłowe działanie instalacji.
Osprzęt
W pomieszczeniach suchych o posadzce nieprzewodzącej zabudować osprzęt
podtynkowy zwykły, natomiast w pomieszczeniach wilgotnych, przejściowo wilgotnych i na
ścianach z glazurą osprzęt podtynkowy szczelny (IP44). W przestrzeniach międzystropowych korytarzy oraz częściowo w pomieszczeniach technicznych osprzęt natynkowy.
Osprzęt podtynkowy należy montować w puszkach przez przykręcenie wkrętami, a nie na
„pazurki”. Proponuje się montaż dobrego jakościowo osprzętu odpornego na działanie
środków dezynfekcyjnych, jakie są stosowane w obiektach służby zdrowia.
W pomieszczeniach o wymaganej wysokiej aseptyce (np. z glazurą do pełnej wysokości)
puszki rozgałęźne montować poza tymi pomieszczeniami, najlepiej w przestrzeni międzystropowej korytarzy. Na pokrywach puszek opisać numery obwodów, których dotyczą.
Puszki rozgałęźne na korytarzach mocować np. do bocznych ścian korytek kablowych.
Oprawy
Podstawowym rodzajem oświetlenia zastosowanym w jest oświetlenie świetlówkowe.
W pomieszczeniach oprawy kasetonowe. o module 600x600mm EVG 4x18 natomiast w
śluzach oprawy stropowe plafoniery 2x18W.W pozostałych pomieszczeniach kinkiety
wykonać jako oprawy świetlówkowe 1x13W. W lampach zainstalować świetlówki o ciepłej
barwie światła.
Instalacje oświetlenia ogólnego, miejscowego i informacyjnego
Oświetlenie zasilane będzie z tablic TON (oświetlenie podstawowe)
Strona 39 z 51
W sanitariatach oprawy oświetleniowe nie mogą być zabudowane w strefie 0, 1 i 2 wg PNIEC 60364-7-701-1999.
Instalacje oświetlenia ewakuacyjnego, kierunkowego
Do oświetlenia ewakuacyjnego i kierunkowego przewidziano oprawy świetlówkowe o
mocy 24W i 8W wyposażone w układ elektroniczny i własne baterie akumulatorów o czasie
podtrzymania świecenia minimum 3 godziny. Przełączenie na zasilanie awaryjne
z akumulatorów odbywa się samoczynnie po zaniku napięcia Na oprawach oświetlenia
kierunkowego nakleić odpowiednie piktogramy wskazujące kierunek ewakuacji/korytarz/.
W zależności od miejsca i sposobu montażu opraw (na ścianie, w suficie podwieszanym, na
suficie żelbetowym) należy wraz z oprawą zamówić odpowiednie akcesoria dodatkowe jak
elementy mocujące, ramki maskujące, itp.
Instalacja gniazd wtyczkowych 230V
Obwody gniazd wtyczkowych 230V wyprowadzone będą z tablic piętrowych siły
TSN (obwody podstawowe) i TSR (obwód rezerwowany dla lodówki).
Wszystkie gniazda wtyczkowe muszą być wyposażone w zestyk ochronny. Instalację do
gniazd wtyczkowych wykonać jako trój-żyłową (L, N, PE ).
Przy większej ilości gniazd wtyczkowych montowanych obok siebie instalować gniazda
pojedyncze w ramkach wielokrotnych.
Tablice rozdzielcze
Przewiduje się montaż tablic wraz z szynami TH-35 dla montażu aparatury
zabezpieczającej (ochronniki, różnicówki, bezpieczniki).W nowych tablicach zostaną
przygotowane odpowiednie zabezpieczenia dla nowych obwodów. Przewiduje się wykonanie
oddzielnych tablic dla zasilania podstawowego TON, TSN i rezerwowego TSR oraz dla
potrzeb klimatyzacji i wentylacji.
Instalacja ochrony od porażeń
W ramach modernizacji projektowane instalacje odbiorcze wykonane będą w całości
w układzie sieciowym TN-S co oznacza, że począwszy od tablicy głównej przewód neutralny
„N” będzie izolowany na całym swym przebiegu od przewodu ochronnego „PE”. Miejsce
rozdziału PE i N - tablica główna.
Ochrona od porażeń będzie zapewniona przez szybkie wyłączenie uszkodzonego obwodu
oraz ekwipotencjalizację (wyrównanie potencjałów) wszystkich mas metalowych
i konstrukcji budynku. Zapewni to zastosowanie w instalacji wyłączników instalacyjnych
nadmiarowo-prądowych w połączeniu z wyłącznikami różnicowo-prądowymi o prądzie
różnicowym 30mA. Ekwipotencjalizację zapewniają połączenia wyrównawcze.
Instalacja połączeń wyrównawczych
Na korytarzach nad stropem podwieszonym ułożyć bednarką ocynkowaną 30x4mm.
Bednarkę montować do bocznych ścian korytek kablowych. Lokalne połączenia
wyrównawcze wykonać przewodami LY6. Do instalacji połączeń wyrównawczych należy
przyłączyć przyłącza wody zimnej, wszystkie piony instalacji wodnych, c.o., kanały
wentylacji mechanicznej, ciągi drabinek i korytek kablowych, metalowe konstrukcje sufitów
podwieszonych, ślusarkę stalową i aluminiową, wypusty wodne i kanalizacyjne
zlewozmywaków, brodzików, przewody ochronne „PE” itp.
Strona 40 z 51
Zabezpieczenie przeciwpożarowe w zakresie instalacji elektrycznych
1. Wszystkie przepusty instalacyjne przechodzące przez ściany i stropy oddzieleń p.poż.
należy uszczelnić masami pęczniejącymi o odporności ogniowej nie mniejszej niż
odporność ogniowa elementów budowlanych.
2. Przewidziano zainstalowanie oświetlenia awaryjnego, ewakuacyjnego, kierunkowego,
przełączanego samoczynnie na własne źródło zasilania (baterie akumulatorów).
Uwagi końcowe
Całość robót wykonać zgodnie z obowiązującymi normami i przepisami prawnymi.
Zachować właściwą kolejność montażu instalacji: najpierw sanitarne i wentylacyjne, a na
końcu elektryczne i teletechniczne.
Instalacje elektryczne można oddać do eksploatacji dopiero wówczas, gdy pomiary
elektryczne dadzą wyniki uznane przepisami za prawidłowe.
10.9. Wymagania dotyczące sieci teletechnicznych
10.9.1 Instalacja sieci telefonicznych
Dla potrzeb projektu pt. „Adaptacja pomieszczeń dla pracowni leków cytostatycznych i
pracowni żywienia pozajelitowego” należy wykonać nową instalację w niezbędnym zakresie
wykonując nowe gniazda abonenckie i podłączając je do istniejącej sieci. Instalację w
pomieszczeniach należy zakończyć typowymi puszkami instalacyjnymi o średnicy 60-65mm
z mocowaniem osprzętu przez przykręcenie wkrętami lub jako element panela zespolonego
(gniazdo zasilające, komputerowe, telefoniczne). Jako gniazda należy zastosować gniazda
typu 1xRJ-45 cat.6. Gniazda należy „zarobić” zgodnie ze standardem EIA/TIA568B i trwale
oznaczyć numerami identyfikacyjnymi odwzorowującymi numery portów patchpanela
sieciowego. Sieć telefoniczną wykonać należy czteroparową skrętką miedzianą STP lub FTP
kat.6. 250MHz śr. drutu 0,56 mm (23AWG). Maksymalna dopuszczalna długość przewodu
nie może przekraczać 90m. Skrętkę należy zakończyć na patchpanelu w istniejącej szafie
teletechnicznej umiejscowionej w pomieszczeniu magazynu aptecznego. Pod potrzeby
instalacji telefonicznej i komputerowej szafę należy doposażyć w patchpanel 48xRJ45 cat.6.
wraz z niezbędnymi patchcordami cat.6
Do szafy należy doprowadzić 2-wie czteroparowe skrętki UTP cat. 5e łączącą porty
telefoniczne na patchpanelu z istniejącymi urządzeniami krosującymi umieszczonymi w
szachcie telefonicznym na tym samym poziomie. Skrętki należy zakończyć listwą zaciskową
typu „łączówka rozłączna” zamocowaną w uchwycie (puszce) przymocowanym trwale do
ściany szachtu.
Gniazdo telefoniczne w pomieszczeniu: magazyn produktu, biuro, pracownia
cytostatyków 2, pracownia żywienia (razem szt. 5)
Telefony dostarcza Zamawiający
10.9.2 Instalacja sieci komputerowej
Pod potrzeby projektu pt. Pracownia Leków Cytostatycznych należy wykonać
instalację sieci komputerowej w niezbędnym zakresie podłączając nowe punkty do istniejącej
sieci informatycznej Szpitala. Linie należy układać bezpośrednio od piętrowego punktu
dystrybucyjnego znajdującego się w magazynie apteki (skrzynia teleinformatyczna).
Strona 41 z 51
Sieć komputerową należy wykonać cztero-parowym kablem ekranowanym STP/FTP kat.6.
250MHz śr. drutu 0,56 mm (23AWG). Maksymalna dopuszczalna długość przewodu nie
może przekraczać 90m.
Instalację należy układać w korytarzach w korytkach dla instalacji teletechnicznych
(nad sufitem podwieszonym), w pomieszczeniach w listach instalacyjnych PCV o wymiarach
18x50mm na tynku (nad sufitem podwieszonym), rurkach PCV pod tynkiem (regipsem) w
pozostałych przypadkach. Przy wykonywaniu instalacji pod tynkiem można stosować rury
karbowane.
Instalację w pomieszczeniach należy zakończyć puszkami instalacyjnymi o średnicy
60-65mm z mocowaniem osprzętu przez przykręcenie wkrętami lub jako element panela
zespolonego (gniazda zasilające, podwójne gniazdo komputerowe, gniazdo telefoniczne).
Jako gniazda należy zastosować podwójne gniazda ekranowane 2xRJ-45 cat.6. Gniazda
należy „zarobić” zgodnie ze standardem EIA/TIA568B i trwale oznaczyć numerami
identyfikacyjnymi odwzorowującymi numery portów patchpanela.
Szafę należy wyposażyć w patchpanel 48xRJ45 cat.6 oraz patchcordy miedziane RJ45
cat.6. w ilości umożliwiającej zestawienie wszystkich połączeń komputerowych.
W przypadku braku miejsca w istniejącej szafie należy obok zamontować szafę
teletechniczną o identycznej wielkości
Pozostałe wyposażenie szafy teletechnicznej:
 Listwa zasilająca
Liczba gniazd komputerowych :
Pomieszczenie biuro: szt.8x2RJ-45 (czyli łącznie 16 punktów podłączenia komputerów)
Pomieszczenie socjalne: szt 1x2xRJ-45
Dodatkowo pomiędzy pomieszczeniem „biuro” a nową pracownią cytostatyków należy
ułożyć następujące zestawy połączeń kablowych:
2xKabel VGA, 2x USB, 2x RS-232 - po jednym zestawie do każdej z planowanych loży
(czyli 1xVGA,USB, RS232).
Kable należy zakończyć z obydwóch stron gniazdami VGA, USB, RS-232
umożliwiającymi przyłączenie wagi, klawiatury i monitora (od strony loży) i komputerów w
pomieszczeniu biura.
Analogicznie pomiędzy pomieszczeniem „biuro” a nową pracownią żywienia należy ułożyć
następujące zestawy połączeń kablowych:
2xKabel VGA, 2x USB, 2x RS-232 - po jednym zestawie do każdej z planowanych loży
(czyli 1xVGA,USB, RS232).
Kable należy zakończyć z obydwóch stron gniazdami VGA, USB, RS-232
umożliwiającymi przyłączenie wagi, klawiatury i monitora (od strony loży) i komputerów w
pomieszczeniu biura.
Po zakończeniu robót montażowych należy przeprowadzić pomiary parametrów sieci
wg PN- EN50346:2004/A2:2010.
Po uruchomieniu sieć komputerowa winna być objęta certyfikatem i gwarancją na okres nie
krótszy niż 10 lat
Strona 42 z 51
Wykonanie, montaż, pomiary i uruchomienie należy powierzyć specjalistycznej firmie.
Zestawy komputerowe, switche, monitory dostarcza Zamawiający.
10.9.3 Instalacja - monitoring wizyjny
Dwie kamery kopułowe CCTV należy umieścić w korytarzu (koniec i środek). W tym celu
należy z punktu dystrybucyjnego doprowadzić 2 kable koncentryczne 75 Ohm z dwoma
przewodami zasilającymi. Zasilanie z punktu dystrybucyjnego wyposażonego w urządzenia
zasilające oraz rejestrator obrazu.
10.10 Zabezpieczenie p. poż modernizowanych pomieszczeń
Nowo remontowane pomieszczenia należy wyposażyć w instalację DSO i SSP. Podstawą
do wykonania instalacji jest projekt opracowany przez Firmę Projektowo – Wdrożeniową ELTER dla Szpitala Specjalistycznego im. Ludwika Rydygiera biorąc pod uwagę dostosowanie
do nowych pomieszczeń. System należy rozbudować tak, aby stanowił jeden spójny
kompatybilny system z urządzeniami dostarczanymi w ramach tj.:
 dostawy zintegrowanego systemu bezpieczeństwa na poziomach -3, -2, -1, w
segmentach B2, B1 – (I etap modernizacji systemu SSP i DSO – opracowanie firma
Unima 2000 S.A.)
 późniejszymi modernizacjami oddziałów (o. Rehabilitacji Neurologicznej, Chirurgii
Jednego Dnia, Oddział Hematologii i Chorób Wewnętrznych, Zakład Endoskopii,
Ośrodek Terapii Hiperbarycznej).
Systemy należy rozbudować tak, aby istniała możliwość jego dalszej rozbudowy w
dowolnym momencie.
Rozbudowując system DSO i SSP należy uwzględnić ewentualne dostarczenie nowych
central systemów:
- sieciową centralę pożarową systemu SSP
- szafę systemu DSO.
które należy dodatkowo wyposażyć w elementy umożliwiające podłączenie min. 1024
elementów systemu SSP i głośników z min. 16 stref pożarowych o łącznym poborze mocy nie
mniejszym niż 960W
Odwzorowaniem rozbudowanego sytemu będzie wizualizacja wszystkich elementów
czynnych zabezpieczeń przeciwpożarowych widoczna na komputerowej stacji monitoringu
zlokalizowana w pomieszczeniu Centralnej Dyspozytorni na poziomie -1
Prace montażowo – instalacyjne obejmują swym zakresem m.in.:
 Budowę linii sygnałowych i monitorujących,
 Montaż elementów liniowych (czujek i głośników),
 Montaż przycisków ręcznego ostrzegania,
 Montaż modułów kontrolno-sterujących,
 Wyposażenie central na potrzeby modernizacji kolejnych oddziałów
 Modyfikację istniejącej wizualizacji o kolejne zainstalowane elementy,
 Wykonanie pomiarów zrozumiałości mowy,
 Wykonanie pomiarów elektrycznych,
 Uruchomienie całości systemu.
Oddział należy wyposażyć w gaśnice proszkowe 4 kg ABC do zawieszenia na ścianach lub
umieszczenia w szafkach hydrantowych, w ilości jednej jednostki środka gaśniczego 2kg (lub
3 dm3) na każde 100m2 powierzchni strefy pożarowej budynku.
Podręczny sprzęt ppoż. należy poddać przeglądom.
Strona 43 z 51
Zabezpieczenie przeciwpożarowe w zakresie instalacji elektrycznych
Wszystkie przepusty instalacyjne przechodzące przez ściany i stropy oddzieleń p. poż.
należy uszczelnić masami pęczniejącymi o odporności ogniowej nie mniejszej niż odporność
ogniowa elementów budowlanych.
Osłony i obudowy kabli przewodów i kabli elektrycznych powinny być wykonane z
materiałów niepalnych, o klasie odporności ogniowej co najmniej EI 60.
Przewidziano zainstalowanie oświetlenia awaryjnego (ewakuacyjnego, kierunkowego,
bezpieczeństwa) przełączanego samoczynnie na własne źródło zasilania (baterie
akumulatorów).
Instalacje oświetlenia ewakuacyjnego, kierunkowego i bezpieczeństwa
Na drogach ewakuacyjnych należy zastosować awaryjne oświetlenie ewakuacyjne
wyposażone w układ elektroniczny i własne baterie akumulatorów o czasie podtrzymania
świecenia minimum 3 godziny, wykonane zgodne z PN dotyczącymi wymagań w tym
zakresie. Przełączenie na zasilanie awaryjne z akumulatorów odbywa się samoczynnie.
Na oprawach oświetlenia kierunkowego nakleić odpowiednie piktogramy wskazujące
kierunek ewakuacji. W zależności od miejsca i sposobu montażu opraw (na ścianie, w suficie
podwieszanym, na suficie żelbetowym) należy wraz z oprawą zamówić odpowiednie
akcesoria dodatkowe jak elementy mocujące, ramki maskujące, itp.
10.11Wymagania dotyczące przygotowania terenu
Teren budowy obejmujący modernizację pomieszczeń szpitala wymaga wykonania
następujących prac przygotowawczych:
 wydzielenie terenu budowy;
 zapewnienie organizacji transportu materiałów budowlanych i dojazdu do
realizowanego budynku w sposób bezszkodowy dla obiektu Szpitala;
 Wykonawca na czas prowadzenia robót zapewni ochronę mienia na przejętym terenie
budowy.
 Zamawiający wskaże ewentualne miejsca składowania materiałów i wyrobów
budowlanych oraz odpadów.
 Wykonawca przygotuje zaplecze budowy.
 Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych
przez Wykonawcę. W procesie realizacji należy dążyć do minimalizacji ilości
odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery.
Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego
dla realizatorów i otoczenia.
 Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż.
 Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne
szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeszkolenia
pracowników przed przystąpieniem do robót do szkolenia stanowiskowego BHP,
które należy odnotować i potwierdzić podpisem osoby szkolącej i szkolonej.
 Do realizacji robót stosować należy materiały i wyroby zgodnie z programem
funkcjonalno-użytkowym, dopuszczone do stosowania w budownictwie, w tym w
obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe.
10.12 Uwagi ogólne
Strona 44 z 51
Elementy i materiały zastosowane zgodnie z niniejszym programem funkcjonalno –
użytkowym powinny posiadać wymagane przepisami aprobaty, atesty i świadectwa
dopuszczeniowe, w tym do stosowania w obiektach służby zdrowia.
Wykonawca jest zobowiązany do uzyskania zgody Zamawiającego na użycie w trakcie
realizacji zadania konkretnych materiałów i urządzeń.
Zaleca się aby Wykonawca przed złożeniem oferty do szczegółowo zapoznał się
z materiałami przygotowanymi i udostępnionymi przez Zamawiającego, dotyczącymi zakresu
robót, a także do zapoznania się (dokonania wizji) z istniejącym stanem obiektu oraz do
zapozna się ze standardem robót jakiego wymaga Inwestor. Wykonawca zobowiązany jest
uwzględnić w cenie ofertowej wszelkie prace konieczne do wykonania wynikające z wyżej
wymienionych czynności.
11. Ogólne warunki wykonania i odbioru robót budowlanych
11.1
Zakres prac projektowych:
Dokumentacja powykonawcza robót budowlanych adaptowanych pomieszczeń.
11.2 Warunki odbioru prac projektowych:
Wykonawca dokumentacje powykonawczą sporządzi w ilości 3 egzemplarzy w formie
papierowej i 1 egz. wersji elektronicznej edytowalnej i nieedytowalnej (np. pdf’y). Każdy z
egzemplarzy w osobnym opisanym segregatorze. Dokumentacja podzielona na poszczególne
branże: architektura, branża sanitarna, elektryczna, p. poż. Karty materiałowe, aprobaty
atesty, dopuszczenia gwarancje itp. zebrać do osobnego segregatora zastosować podział jak w
dokumentacji technicznej. Dokumentacja powinna zawierać opis techniczny właściwy dla
dokumentacji powykonawczej oraz rysunki, schematy odpowiednie dla danej branży.
Dokumentacja powinna zawierać wszelkie pieczątki dopuszczenia odpowiednich instytucji
11.3 Wymagania ogólne odbioru robót budowlanych:
 Wykonawca zrealizuje zadanie inwestycyjne zgodnie z programem funkcjonalno –
użytkowym, obowiązującymi przepisami prawa, zasadami wiedzy technicznej.
 Wykonawca ze środków własnych zakupi i dostarczy materiały, konstrukcje i
urządzenia niezbędne do realizacji inwestycji oraz wykona wszelkie towarzyszące
czynności niezbędne do zrealizowania zadania.
11.4
Ogólne wymagania dotyczące robót
 Wykonawca opracuje oraz przekaże Zamawiającemu do akceptacji harmonogram
robót przed podpisaniem umowy;
 Zamawiający w terminach określonych w umowie udostępni i przekaże Wykonawcy
teren budowy oraz zapewni na czas budowy dostęp do terenu realizacji inwestycji;
 Wykonawca zorganizuje i zapewni kierowanie budową w sposób zgodny z
programem funkcjonalno-użytkowym i obowiązującymi przepisami, w tym
przepisami BHP, a także zapewnieni spełnienie warunków przeciwpożarowych
określonych w obowiązujących przepisach;
Strona 45 z 51
 Wykonawca zabezpieczy teren przed dostępem osób nieupoważnionych;
 Wykonawca zapewni utrzymanie ładu i porządku na terenie budowy, a po
zakończeniu robót usunięcie poza teren budowy wszelkich maszyn, urządzeń i
materiałów, a także tymczasowego zaplecza oraz pozostawienie całego terenu budowy
i robót oraz terenów przyległych w stanie uporządkowanym;
 Wykonawca zapewni ochronę mienia znajdującego się na terenie budowy w terminie
od daty przejęcia terenu budowy do daty przekazania obiektu do użytkowania;
 Wykonawca ponosi odpowiedzialność za organizację robót budowlanych,
zabezpieczenie interesów osób trzecich, warunków bezpieczeństwa pracy.
11.5 Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz
urządzeń.
Wszelkie wyroby i materiały budowlane oraz urządzenia zastosowane przez
Wykonawcę przy realizacji inwestycji, powinny odpowiadać, co do jakości wymogom dla
wyrobów dopuszczonych do obrotu i stosowania w budownictwie, w tym do stosowania w
obiektach służby zdrowia, zgodnie z przepisami prawa budowlanego, a w szczególności
zgodnie z art. 10 ustawy Prawo Budowlane.
Wykonawca zobowiązany jest przed wbudowaniem lub zamontowaniem materiałów
lub urządzeń, uzyskać od Zamawiającego akceptację zastosowania tych materiałów
przedkładając próbki oraz dokumenty wymagane ustawą Prawo Budowlane. Zamawiający
zastrzega sobie prawo odmowy akceptacji materiałów lub urządzeń jeżeli nie będą
odpowiadały mu kolorystycznie, nie będą pasowały pod względem estetycznym lub
funkcjonalnym do innych materiałów lub urządzeń, jak również jeżeli Zamawiający będzie
miał uzasadnione wątpliwości co do źródła ich uzyskania, ich jakości, trwałości,
funkcjonalności, estetyki lub renomy producenta.
11.6 Wymagania dotyczące wykonania robót
Wszystkie wykonane roboty będą zgodne z programem funkcjonalno-użytkowym.
Dane określone w programie funkcjonalno-użytkowym będą uważane za wartości docelowe,
od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji.
Przy wykonywaniu robót należy uwzględniać instrukcje producenta materiałów oraz
przepisy związane i obowiązujące, w tym również te, które uległy zmianie lub aktualizacji.
W przypadku istnienia norm, atestów, certyfikatów, instrukcji, aprobat technicznych,
świadectw dopuszczenia nie wyszczególnionych w programie funkcjonalno-użytkowym
a obowiązujących, Wykonawca ma również obowiązek stosowania się do nich.
Decyzje Zamawiającego dotyczące akceptacji lub odrzucenia materiałów i elementów robót
będą oparte na wymaganiach sformułowanych w Programie funkcjonalno-użytkowym.
11.7 Dokumentacja budowy
Dziennik budowy. Odpowiedzialność za prowadzenie Dziennika Budowy zgodnie
z obowiązującymi przepisami prawa spoczywa na Kierowniku Budowy. Zapisy w Dzienniku
Budowy będą wykonywane na bieżąco i będą dotyczyć przebiegu robót, stanu
bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis
w Dzienniku Budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała
zapisu, z podaniem jego imienia i nazwiska oraz stanowiska służbowego. Zapisy będą
czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod
Strona 46 z 51
drugim, bez przerw. Załączone do Dziennika Budowy protokoły i inne dokumenty będą
oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy.
Pozostałe dokumenty budowy to w szczególności:





protokoły przekazania terenu budowy;
umowy cywilno-prawne z osobami trzecimi i inne umowy cywilnoprawne;
protokoły odbioru robót;
protokoły z narad i ustaleń;
korespondencja budowy.
Przechowywanie dokumentów budowy. Dokumenty budowy będą przechowywane na
terenie budowy w miejscu odpowiednio zabezpieczonym.
Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe
odtworzenie w formie przewidzianej prawem. Wszystkie dokumenty budowy będą zawsze
dostępne dla Zamawiającego i przedstawione do wglądu na jego życzenie.
11.8.Odbiory
Odbiorom podlegają zgłoszone Zamawiającemu zakończone etapy prac, robót i
czynności, roboty zanikające i ulegające zakryciu, a także odbiór końcowy.
Wykonawca jest zobowiązany do informowania Zamawiającego nie później niż na 4 dni
przed zdarzeniem (zaniknięcie, zakrycie) o terminach zakrycia robót ulegających zakryciu,
oraz o terminach zaniknięcia robót zanikających. Jeżeli Wykonawca nie poinformował o tych
faktach Zamawiającego zobowiązany jest odkryć roboty lub wykonać odpowiednie odkrywki
niezbędne do zbadania robót, a następnie przywrócić roboty do stanu poprzedniego, na swój
koszt.
Gotowość do odbiorów kolejnych etapów prac, robót i czynności określonych
w harmonogramie rzeczowo-finansowym oraz robót zanikających i ulegających zakryciu
Kierownik Budowy zgłasza Zamawiającemu. Zamawiający ma obowiązek przystąpić do
odbioru w terminie 7 dni, a w przypadku robót zanikających i ulegających zakryciu 4 dni od
daty zgłoszenia.
Z czynności odbioru kolejnych etapów prac i robót sporządza się protokoły, zawierające opis
przebiegu czynności danego odbioru oraz wszelkie ustalenia poczynione w jego toku.
W przypadku stwierdzenia przy odbiorze prac, robót, czynności, a także z czynności odbioru
robót zanikających i ulegających zakryciu wad, lub braków w wykonanych pracach, robotach,
czynnościach, dokumentacji ich dotyczącej lub innego rodzaju usterek lub uchybień
w stosunku do ich zamierzonego na dzień odbioru stanu, Zamawiający ma prawo odmówić
odbioru i wyznaczyć termin do usunięcia tych wad.
Odbiór końcowy ma na celu przekazanie Zamawiającemu ustalonego przedmiotu
umowy do eksploatacji po sprawdzeniu jego należytego wykonania i przeprowadzeniu
przewidzianych w przepisach badań, prób technicznych, rozruchów instalacyjnych i innych.
Gotowość do odbioru końcowego Wykonawca zgłosi Zamawiającemu w formie pisemnej, a
także udostępni Zamawiającemu całość wymaganej prawem dokumentacji powykonawczej.
Najpóźniej w dniu zgłoszenia zakończenia robót i gotowości do odbioru, Wykonawca
przekaże Zamawiającemu całość wymaganej umową dokumentacji powykonawczej.
Zamawiający wyznaczy termin i rozpocznie odbiór końcowy w ciągu 5 dni roboczych od daty
potwierdzenia gotowości do odbioru przez Wykonawcę, zawiadamiając o tym na piśmie.
Z czynności odbioru końcowego, sporządzane są protokoły, zawierające opis przebiegu
czynności danego odbioru oraz wszelkie ustalenia poczynione jego toku. Protokół odbioru
Strona 47 z 51
podpisany przez Strony, Zamawiający doręcza Wykonawcy w dniu zakończenia czynności
odbioru.
Odbiór prac, robót, czynności wykonanych przy realizacji inwestycji następuje z
chwilą dokonania odbioru końcowego inwestycji przez Zamawiającego od Wykonawcy.
Zamawiający ma prawo odmówić odbioru, jeżeli w toku czynności odbioru zostanie
stwierdzone, że przedmiot odbioru posiada wady, tj. nie osiągnie gotowości do odbioru
z powodu nie zakończenia robót, prac lub czynności lub nie zostały właściwie wykonane
roboty, prace lub czynności lub nie zostały przeprowadzone wszystkie sprawdzenia, próby,
czy też niezbędne rozruchy technologiczne lub, gdy Wykonawca nie przedstawił
wymaganych prawem i niezbędnych dokonania odbioru dokumentów powykonawczych lub
przedmiot odbioru posiada inne usterki, uchybienia w stosunku do zamierzonego stanu.
Wykonawca zobowiązany jest do zawiadomienia na piśmie Zamawiającego o usunięciu wad
oraz do żądania wyznaczenia terminu odbioru zakwestionowanych uprzednio robót jako
wadliwych.
Zamawiający wyznaczy datę gwarancyjnego odbioru robót przed upływem terminu
gwarancji oraz datę odbioru robót przed upływem okresu rękojmi. Zamawiający powiadomi o
tych terminach Wykonawcę w formie pisemnej. Przy odbiorach tych stosowane będą zasady,
jak dla odbioru końcowego.
Dokumenty do odbioru robót.
Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące
dokumenty:







Dokumentację powykonawczą;
Specyfikacje techniczne;
Uwagi i zalecenia Zamawiającego, zwłaszcza przy odbiorze robót zanikających
i ulegających zakryciu i udokumentowanie wykonania jego zaleceń;
Dziennik Budowy;
Certyfikaty, deklaracje zgodności, aprobaty techniczne, świadectwa sanitarne
wbudowanych materiałów, karty gwarancyjne;
Instrukcje obsługi i użytkowania wszelkich urządzeń wyposażenia technologicznego
obiektu, schematy technologiczne, dokumentację techniczno – ruchową, instrukcję
bezpieczeństwa eksploatacji, w tym instrukcję bezpieczeństwa pożarowego;
protokoły nadzorów autorskich.
11.9 Podstawa płatności
Podstawą płatności jest faktura VAT wystawiona na podstawie protokołu odbioru
robót (częściowych i końcowego). Przy dokonywaniu rozliczeń obowiązują postanowienia
zawarte w umowie pomiędzy Zamawiającym a Wykonawcą.
Wartość ryczałtowa zawiera wszystkie koszty związane z realizacją zadania wynikającego
z programu funkcjonalno-użytkowego, specyfikacji technicznej, jak również wszelkie koszty
związane z zapleczem i zabezpieczeniem terenu budowy, koszty wywozu gruzu, koszty
utylizacji odpadów, koszty odbiorów przez organy określone w przepisach ustawy - Prawo
budowlane, koszty prób, sprawdzeń, dokumentacji powykonawczej, a także inne koszty
niezbędne do wykonania przedmiotu umowy oraz przekazania go do użytkowania
włączywszy w to koszty nieujęte w programie funkcjonalno-użytkowym.
Wartość ryczałtowa zaproponowana przez Wykonawcę jest ostateczna i wyklucza możliwość
żądania dodatkowej zapłaty.
Strona 48 z 51
11.10. Ochrona środowiska w czasie wykonywania robót.
Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie
przepisy dotyczące ochrony środowiska naturalnego.
11.11. Ochrona przeciwpożarowa w czasie wykonywania robót
Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej.
Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez
odpowiednie przepisy. Materiały łatwopalne będą składowane w sposób zgodny
z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca
będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat
realizacji robót albo przez jego personel.
11.12 Ochrona własności publicznej i prywatnej.
Wykonawca ponosi odpowiedzialność za wszelkie naruszenia praw i szkody
wyrządzone Zamawiającemu, a także osobom trzecim poprzez wykonywanie inwestycji lub
jej części.
Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania
uszkodzenia obiektu w którym wykonywane są prace budowlane.
11.13 Bezpieczeństwo i higiena pracy przy wykonywaniu robót.
Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących
bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby
personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz
nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie
utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież
dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia
bezpieczeństwa publicznego.
11.14 Stosowanie się do przepisów prawa.
Prawem umowy będzie prawo polskie. Wykonawca zobowiązany jest znać wszystkie
przepisy powszechnie obowiązującego, lokalne oraz inne przepisy i wytyczne, które są
w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie
tych praw, przepisów i wytycznych podczas prowadzenia robót. W szczególności
Wykonawca będzie przestrzegał przepisów wynikających z następujących aktów prawnych:
 Ustawa z dnia 07.07.1994r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz. 2016 z późn.
zm.)
 Rozporządzenie Ministra Infrastruktury z dnia 21.03.2011r w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
 Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 r. w sprawie wymagań, jakim
powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia
zakładu opieki zdrowotnej
 Rozporządzenie Ministra Infrastruktury z 2 września 2004r. w/s szczegółowego zakresu
i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót
Strona 49 z 51
budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2004r. Nr 202, poz. 2072
ze zmianami);
11.15. Dokumenty odniesienia.
W przypadku rozbieżności pomiędzy postanowieniami zawartymi w poszczególnych
dokumentach, przyjmuje się następującą hierarchię ważności dokumentów odniesienia:
 umowa zawarta pomiędzy Wykonawcą a Zamawiającym;
 Specyfikacja Istotnych Warunków Zamówienia, w tym Program funkcjonalno –
użytkowy;
 przepisy prawa powszechnie obowiązującego.
 oferta wykonawcy;
 aktualne normy techniczne;
 aprobaty techniczne, atesty, certyfikaty, deklaracje, świadectwa dopuszczenia itp.
III. CZĘŚĆ INFORMACYJNA
12. Informacje ogólne
Zamawiający dysponuje dokumentami administracyjnymi i technicznymi
określającymi warunki formalne i techniczne realizacji budynku wymienionymi w pkt. 12.1.
12.1 Dokumenty administracyjno-techniczne
 oświadczenie Zamawiającego o prawie do dysponowania nieruchomością,
 podkłady rysunkowe nie aktualizowane architektury wybranych segmentów (również
w wersji cyfrowej AutoCad).
12.2 Prace projektowe
Wykonawca opracuje wielobranżową dokumentację powykonawczą w zakresie robót:
 budowlanych;
 instalacji wod-kan;
 instalacji wentylacji mechanicznej;
 instalacji elektrycznej oraz niskoprądowej (teletechnicznej, komputerowej).
 Instalacji p. poż.
Wyżej wymienione opracowania wykonane zostaną w oparciu o Rozp. Ministra
Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy
dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót
budowlanych oraz programu funkcjonalno-użytkowego(Dz. U. Nr 202. poz. 2072, z
późniejszymi zmianami).
12.3 Istniejące powiązane opracowania projektowe:
 Poprawa efektywności energetycznej poprzez wprowadzenie systemów energii
odnawialnej, oraz modernizacja instalacji grzewczych w wybranych publicznych,
Strona 50 z 51
wojewódzkich zakładach opieki zdrowotnej – P.P.U.H. EKO-TECHNOLOGIE
Krzysztof Żelazkiewicz;
 Projekt wykonawczy instalacji Dźwiękowego Systemu Ostrzegania (DSO) i Systemu
Sygnalizacji Pożarowej (SSP) w Szpitalu Specjalistycznym im. Ludwika Rydygiera w
Krakowie sp .z o. o – EL-TER Jacek Balana Pracownia Projektowa;
 Dokumentacja powykonawcza I etapu budowy Dźwiękowego Systemu Ostrzegania
(DSO) i Systemu Sygnalizacji Pożarowej (SSP) w Szpitalu Specjalistycznym im.
Ludwika Rydygiera w Krakowie sp .z o. o – UNIMA 2000 S.A.;
 Istniejąca nie pełna dokumentacja konstrukcji architektury oraz instalacji budynku
głównego – MIASTO PROJEKT.
IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE
PROJEKTEM I WYKONANIEM ZAMÓWIENIA
Z
13. Przepisy związane





Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz. 2016
z późn. zm.)
Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa
i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401)
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r.
w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych
i terenów (Dz. U. Nr 121, poz.1138 z późn. zmianami).
Rozp. Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu
i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót
budowlanych oraz programu funkcjonalno-użytkowego. Dz. U. Nr 202. poz. 2072,
z późniejszymi zmianami.
Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012r. w sprawie wymagań, jakim
powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia
zakładu opieki zdrowotnej. (Dz.U. 31 poz.158).
V. ZAŁĄCZNIKI
14 Rysunki
Rysunek nr 1 Schemat funkcjonalno-użytkowy segmentu B-5 poz. -1
Rysunek nr 2 Inwentaryzacja seg B-5 poz. -1.
Strona 51 z 51

Program Funkcjonalno-Użytkowy - Szpital Specjalistyczny im

Transkrypt

Podobne dokumenty

tutaj - NaszBiznes24.pl

Program Funkcjonalno - Użytkowy - Szpital Specjalistyczny im

Regulamin pracowni komputerowej

RAPORT BIEŻĽCY NR 70- Zaw znacz um_Warszawa Arkuszowa

Przepisy BHP w pracowni Urządzeń Techniki Komputerowej

INSTRUKCJA BHP korzystania z pracowni chemicznej w ZSP nr 1 w

6. Regulamin Pracowni Komputerowej
