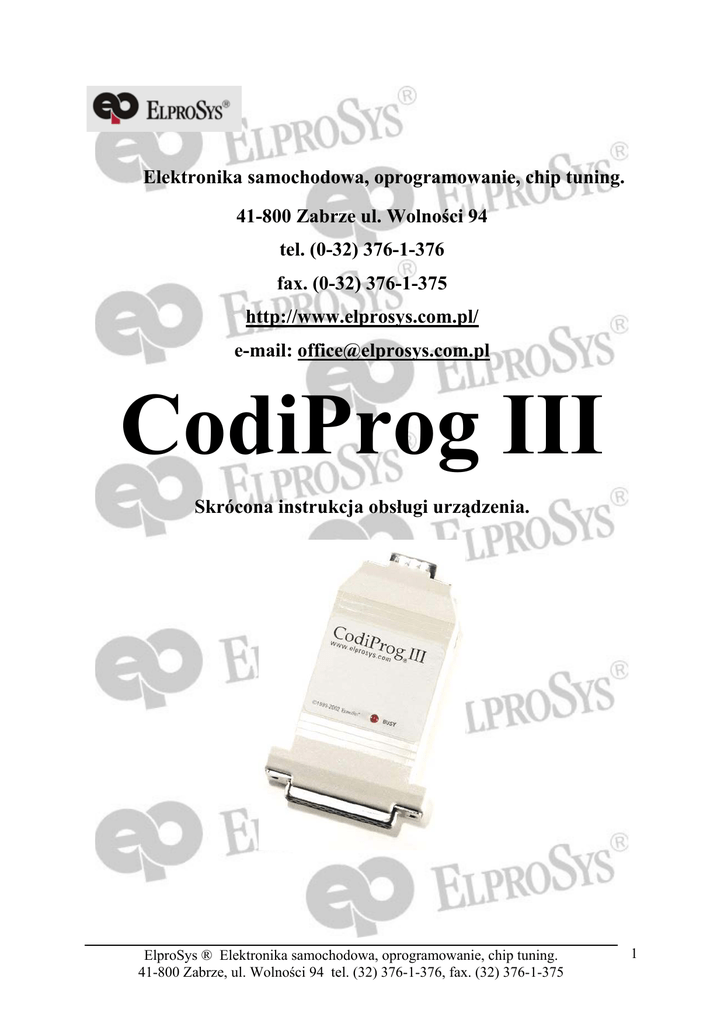

CodiProg III
Skrócona instrukcja obsługi urządzenia.
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
1
Wstęp
W odpowiedzi na potrzeby naszych klientów prostszego i szybszego
programowania pamięci za pomocą klipsa firma ElproSys wprowadza na rynek
urządzenie o nazwie CodiProg III. Nowy sprzęt został zaprojektowany
specjalnie z myślą o współpracy z testerem DiagProg II bez potrzeby używania
komputera PC.
W nowym urządzeniu pozbyliśmy się problemu utraty danych w przypadku
błędnego założenia, braku kontaktu klipsa na układzie programowalnym.
Metoda działania urządzenia polega na testowaniu prawidłowości kontaktu bez
podania napięcia. Po pozytywnym wyniku testu zostaje podane napięcie
programowalne na układ docelowy. Taka metoda minimalizuje ryzyko
uszkodzenia danych w urządzeniu programowanym.
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
2
Spis treści
Wstęp....................................................................................................
2
Spis treści.............................................................................................
3
CodiProg III (rys)................................................................................
4
Zasilanie przyrządu.............................................................................
5
Warunki pracy przyrządu..................................................................
5
Zmiana przebiegu deski rozdzielczej.................................................
5
Kopie bezpieczeństwa oryginalnych danych.....................................
5
Sposób zakładania klipsa....................................................................
7
Sposób lokalizacji i mostkowania quartz'a.......................................
8
Zmiana napięcia programowania odczytu, rezystor Pull-Up......... 10
Kopie bezpieczeństwa.........................................................................
10
Usuwanie typowych problemów........................................................
11
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
3
CodiProg III
Złącze do łączenia z klipsem
Dioda informująca o
aktywności urządzenia
Gniazdo systemowe 1
Gniazdo systemowe 1
– jest to złącze do połączenia z testerem DiagProg II
Złącze łączące z klipsem
– jest to złącze współpracujące z dostępnymi w zestawie
klipsami oraz adapterami programującymi.
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
4
ZASILANIE PRZYRZĄDU.
Przy programowaniu z użyciem CodiProg III , przyrząd DiagProg II możemy zasilać
z źródła zasilania stabilizowanego np. zasilacz (12V, 3A) lub gniazdo zapalniczki
w samochodzie. Przy czym należy pamiętać, że stałe napięcie zasilania powinno wynosić
od 10 do 14,4 V. Podanie niewłaściwego napięcia może spowodować uszkodzenie przyrządu
DiagProg II jak i programatora CodiProg III.
Zasilacz 12V dostarczany przez naszą firmę nadaje się jedynie do zasilania przyrządu podczas
aktualizacji oprogramowania lub przenoszenia plików pomiędzy komputerem PC i
przyrządem DiagProg II. Ponieważ nie jest to zasilacz stabilizowany nie gwarantujemy
poprawnego programowania z tym zasilaczem. Może także ulec zniszczeniu programowane
urządzenie.
UWAGA !!! Układ programowany na czas programowania musi być odłączony od instalacji
samochodowej ! Jest on zasilany przez CodiProg III.
WARUNKI PRACY PROGRAMATORA.
CodiProg III pracuje prawidłowo przy temperaturze od 0 do 40 stopni Celsjusza.
Podczas krótkiej operacji programowania temperatura może być niższa.
ZMIANA PRZEBIEGU DESKI ROZDZIELCZEJ.
W celu zmiany przebiegu za pomocą klipsa należy uruchomić urządzenie DiagProg II
z podłączonym do złącza systemowego 1 programatorem CodiProg III (jeżeli na
wyświetlaczu pojawi się komunikat „PODLACZYC CODIPROG III” – odłączyć zasilanie z
DiagProg’a II przed zintegrowaniem urządzeń). Zakładamy clipsa na chipa. Nazwa tego chipa
zostaje wyświetlona przez DiagProg II. Po naciśnięciu przycisku OK uruchomi się
programator CodiProg III i nastąpi odczyt danych z licznika. Po odczycie danych DiagProg II
daje możliwość zapisania kopii oryginalnych danych odczytanych z licznika (kopia danych).
Kopię tę należy robić w przypadku niepewności wyboru właściwego modelu licznika. Jeżeli
chcemy ją zrobić wciskamy klawisz F1, podajemy nazwę pliku, następnie ją zapamiętujemy.
Jeżeli nie chcemy kopii danych naciskamy dowolny klawisz, zostaje wyświetlona aktualna
wartość przebiegu licznika - powinna się zgadzać z wskazaniem wyświetlacza licznika przed
demontażem.
Następnie wpisujemy oczekiwaną wartość przebiegu wciskamy przycisk “OK”
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
5
Po zakończeniu programowania DiagProg II wypisze rezultat programowania. Prawidłowym
wynikiem jest ilość błędów 0, który oznacza że programowanie powidło się w 100%.
Niewielka ilość błędów (zależna od kodowania licznika) nie musi wpływać na prawidłowe
programowanie licznika. Możemy wtedy jednak dla pewności powtórzyć cały proces
od początku.
Niektóre liczniki wymagają zastosowania mostkowania QUARTZ'u podłączonego do
mikroprocesora (mikrokontrolera), który jest połączony z układem programowanym przez
układ programowany przez CP3.
Niektóre liczniki mają układ programowalny zalany lakierem zabezpieczającym.
Przed przystąpieniem do programowania przez CP3 należy układ taki oczyścić odpowiednim
detergentem.
Aby uniknąć komplikacji oraz utraty danych należy pamiętać aby układ programowalny
był oczyszczony z wszelkich lakierów oraz substancji powodujących brak kontaktu. Dla
chip’ów 93C66, 93C86, zalecamy mostkowanie Quarz’a.
Po odczycie danych przez programator system musi automatycznie rozpoznać prawidłowy
stan kilometrów – w przeciwnym wypadku w razie wątpliwości należy skontaktować się z
lokalnym dystrybutor. Nie zastosowanie się do powyższej instrukcji może spowodować
uszkodzenie deski rozdzielczej.
Napięcie odczytu / zapisu programatora powinno być jak najniższe. W CodiProg III
napięcie jest automatycznie zdeklarowane to każdego modelu samochodu w menu. Tylko w
razie problemu należy napięcie zmienić.
Podczas zakładania clipsa na układ programowalny możemy mieć włączony cały system.
Deska rozdzielcza powinna być odłączona od instalacji samochodowej. Układ
programowalny otrzyma zasilanie z programatora CodiProg III.
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
6
SPOSÓB ZAKŁADANIA KLIPSA
Rodzaje obudów układów programowalnych:
SMD 8-pin
SMD 14-pin
DIP 8-pin
W niektórych przypadkach nazwa układu programowalnego nie jest kompletna, w
szczególności w układach SMD gdzie powierzchnia na napisy jest mała, nadruk może być
skrócony np. - nawa wyświetlona przez DiagProg II "93C46" - napis na chipie C46M6"
Sposób założenia klipsa :
Założyć klips jedną stroną zgodnie z Założyć drugą stronę.
oznaczeniem klipsa (czerwony kabel oznacza Klips zostało dokładnie umieszczony na
układzie.
pierwszą nogę w chipie) i chipa.
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
7
SPOSÓB LOKALIZACJI I MOSTKOWANIA QUARTZ'A
W niektórych układach programowalnych w celu zabezpieczenia danych przed utratą należy
Mostkować Quartz według poniższych zdjęć.
Rodzaje quartz'ów:
Sposób mostkowania quartz'ów:
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
8
Sposób liczenia wyprowadzeń układów programowalnych:
Wyprowadzenia układów programowalnych liczymy odwrotnie do ruchu wskazówek zegara.
W przypadku wypisania przez DiagProg II "SPRAWDZ POLĄCZNIA CLIPS XX" należy
sprawdzić kontakt clipsa z układem programowalnym z odpowiednim PIN'em według
poniższego liczenia.
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
9
ZMIANA NAPIĘCIA PROGRAMOWANIA ODCZYTU, REZYSTOR PULL-UP
Napięcia programowania chip'a są zadeklarowane w menu DiagProg II - oznacza to, że po
wyborze typu samochodu jest ustalone konkretne napięcie odczytu - programacji dla
wybranego samochodu. Aby je zmienić należy wybrać w menu DiagProg II samochód który
chcemy przeprogramować, po pojawieniu się komunikatu:
PODLACZYC CODIPROG III CHIP: XXCXX naciskamy klawisz F1.
Najpierw jeżeli chcemy włączyć lub wyłączyć rezystor Pull-Up zmieniamy opcje numer 4,
jako kolejną czynność wybieramy napięcie 1,2 lub 3. Wciśnięcie klawiszy z napięciem
automatycznie spowoduje początek odczytu.
KOPIE BEZPIECZEŃSTWA
Aby wykonać kopie bezpieczeństwa w momencie kiedy urządzenie napisze komunikat.
Kopia - F1: należy nacisnąć klawisz F1 oraz podać nazwę pliku. W ten sposób zostanie
zapisana cała zawartość odczytanej pamięci EEPROM w niezmienionej oryginalnej
zawartości.
Aby ponownie wgrać oryginał danych po pojawieniu się komunikatu Odtworzenie - F2
należy nacisnąć klawisz F2 i wpisać nazwę pliku z oryginalnymi danymi. Urządzenie
przejdzie do zapisania całej zawartości pliku, w momencie typowego programowania
CodiProg III zapisuje tylko to co się zmienia np. tylko kilometry.
ElproSys ® Elektronika samochodowa, oprogramowanie, chip tuning.
41-800 Zabrze, ul. Wolności 94 tel. (32) 376-1-376, fax. (32) 376-1-375
10
TYPOWE PROBLEMY ORAZ ICH USUWANIE.
1. Po wyborze samochodu DiagProg II wyświetla:
PODLACZYC CODIPROG III CHIP: XXCXX. Po naciśnięciu klawisza OK kolejny
komunikat: BRAK AUTORYZACJI KONTAKT Z DYSTR. Należy wyłączyć zasilanie
od DiagProg II, podłączyć CodiProg III i spróbować jeszcze raz. Jeżeli komunikat się
powtórzy oznacza to ze nie maja państwo wykupionego programu dla danego modelu.
Po kody aktywacyjne należy się zgłosić do lokalnego dystrybutora.
2. Po wyborze właściwego samochodu wartość odczytanych kilometrów nie zgadza się z
rzeczywistą wartością. W niektórych samochodach takich jak np. NISSAN po 1999 roku
lub BMW SW12,13 jest to normalny objaw. Kolejnym przypadkiem może być samochód
który zlicza wartość przebiegu w milach. Odczytanie wartości pomnożonej lub
podzielonej przez wartość 1.609344 jest normalne. Ustawienie jednostek mile/kilometry w
opcjach DiagProgII nie wpływa na wyniki programowane przez CodiProg III.
Złe wyniki odczytu mogą też być spowodowane przez za niskie napięcie lub
wykorzystywanie rezystorów Pull-Up zdeklarowane w menu DiagProg II. Ostatnią
przyczyną może być nie zmostkowanie QUARTZ'a.
3. Po wyborze samochodu DiagProg II wyświetla komunikat:
SPRAWDZ POLACZENIE CLIPS X W takim przypadku należy sprawdzić kontakt
klipsa na układzie. Jeżeli to nie pomoże należy przemyć klipsa oraz układ programowalny
detergentem.
4. Po wprowadzeniu nowej wartości kilometrów do zaprogramowania po próbie zapisu
DiagProg II wyświetla komunikat: ERROR ERR No = XX, należy zwiększyć napięcie
programowania. Ostatnią przyczyną może być nie zmostkowanie QUARTZ'a.
Programator oraz osprzęt posiada roczną gwarancję.
