POSTĘPOWANIE NR FZU.290-222/ZK/2013; GEK/ELB/2578/2013

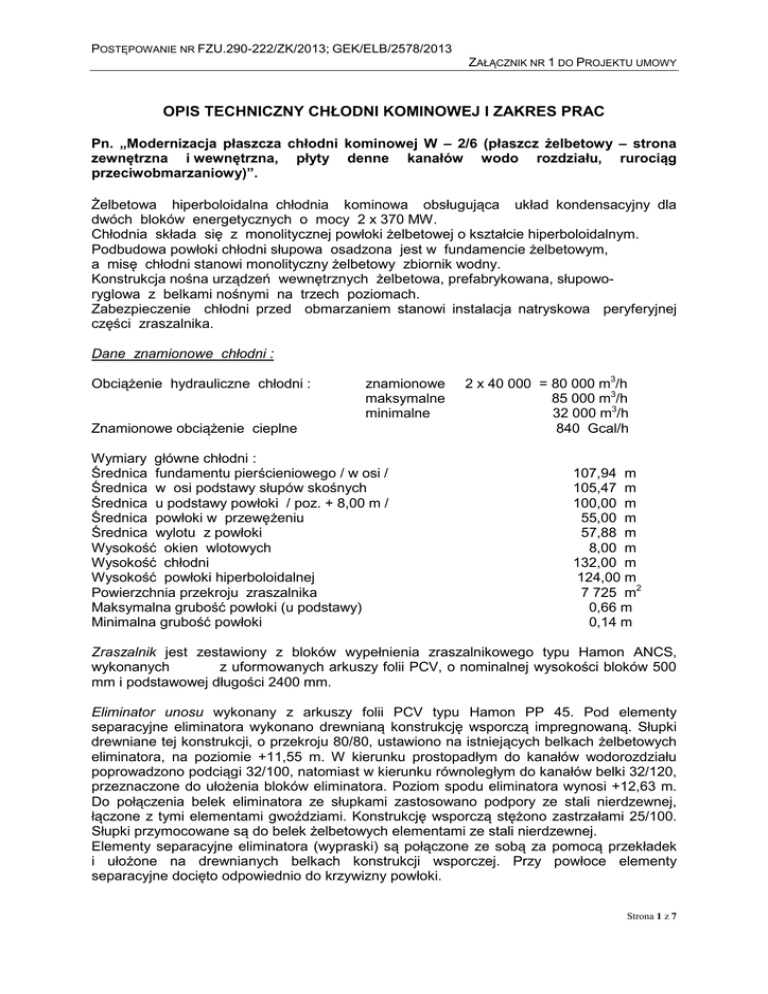

ZAŁĄCZNIK NR 1 DO PROJEKTU UMOWY
OPIS TECHNICZNY CHŁODNI KOMINOWEJ I ZAKRES PRAC
Pn. „Modernizacja płaszcza chłodni kominowej W – 2/6 (płaszcz żelbetowy – strona
zewnętrzna i wewnętrzna, płyty denne kanałów wodo rozdziału, rurociąg
przeciwobmarzaniowy)”.
Żelbetowa hiperboloidalna chłodnia kominowa obsługująca układ kondensacyjny dla
dwóch bloków energetycznych o mocy 2 x 370 MW.
Chłodnia składa się z monolitycznej powłoki żelbetowej o kształcie hiperboloidalnym.
Podbudowa powłoki chłodni słupowa osadzona jest w fundamencie żelbetowym,
a misę chłodni stanowi monolityczny żelbetowy zbiornik wodny.
Konstrukcja nośna urządzeń wewnętrznych żelbetowa, prefabrykowana, słupoworyglowa z belkami nośnymi na trzech poziomach.
Zabezpieczenie chłodni przed obmarzaniem stanowi instalacja natryskowa peryferyjnej
części zraszalnika.
Dane znamionowe chłodni :
Obciążenie hydrauliczne chłodni :
znamionowe
maksymalne
minimalne
Znamionowe obciążenie cieplne
Wymiary główne chłodni :
Średnica fundamentu pierścieniowego / w osi /
Średnica w osi podstawy słupów skośnych
Średnica u podstawy powłoki / poz. + 8,00 m /
Średnica powłoki w przewężeniu
Średnica wylotu z powłoki
Wysokość okien wlotowych
Wysokość chłodni
Wysokość powłoki hiperboloidalnej
Powierzchnia przekroju zraszalnika
Maksymalna grubość powłoki (u podstawy)
Minimalna grubość powłoki
2 x 40 000 = 80 000 m3/h
85 000 m3/h
32 000 m3/h
840 Gcal/h
107,94 m
105,47 m
100,00 m
55,00 m
57,88 m
8,00 m
132,00 m
124,00 m
7 725 m2
0,66 m
0,14 m
Zraszalnik jest zestawiony z bloków wypełnienia zraszalnikowego typu Hamon ANCS,
wykonanych
z uformowanych arkuszy folii PCV, o nominalnej wysokości bloków 500
mm i podstawowej długości 2400 mm.
Eliminator unosu wykonany z arkuszy folii PCV typu Hamon PP 45. Pod elementy
separacyjne eliminatora wykonano drewnianą konstrukcję wsporczą impregnowaną. Słupki
drewniane tej konstrukcji, o przekroju 80/80, ustawiono na istniejących belkach żelbetowych
eliminatora, na poziomie +11,55 m. W kierunku prostopadłym do kanałów wodorozdziału
poprowadzono podciągi 32/100, natomiast w kierunku równoległym do kanałów belki 32/120,
przeznaczone do ułożenia bloków eliminatora. Poziom spodu eliminatora wynosi +12,63 m.
Do połączenia belek eliminatora ze słupkami zastosowano podpory ze stali nierdzewnej,
łączone z tymi elementami gwoździami. Konstrukcję wsporczą stężono zastrzałami 25/100.
Słupki przymocowane są do belek żelbetowych elementami ze stali nierdzewnej.
Elementy separacyjne eliminatora (wypraski) są połączone ze sobą za pomocą przekładek
i ułożone na drewnianych belkach konstrukcji wsporczej. Przy powłoce elementy
separacyjne docięto odpowiednio do krzywizny powłoki.
Strona 1 z 7
Zakres prac modernizacyjnych
kominowej W-2/6
przy naprawie
żelbetowego płaszcza
chłodni
PŁASZCZ ŻELBETOWY (strona wewnętrzna)
Lp.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Opis prac
Demontaż eliminatora unosu z odzyskiem i segregacją.
Demontaż płyt osłonowych trapezowych pomiędzy
żelbetowymi kanałami wodo rozdziału a eliminatorem
Demontaż drewnianej konstrukcji wsporczej eliminatora
oraz stalowych łączników.
Ułożenie pomostu drewnianego z uszczelnieniem folią,
zabezpieczającego zraszalnik
przed uszkodzeniem
podczas prowadzenia prac naprawczych płaszcza.
Montaż torowiska górnego i dolnego, rusztowań wiszących.
Badanie stanu powłoki wewnętrznej chłodni wraz z
wyznaczeniem miejsc do napraw.
Skucie słabego /zwietrzałego/ betonu (w miejscach głuchej
otuliny zbrojenia), odkrytego zbrojenia, nieszczelnych
szwów roboczych.
Uzupełnienie skorodowanego zbrojenia o średnicy do 12
mm.
Przygotowanie powierzchni betonu płaszcza wewnętrznego
chłodni poprzez oczyszczenie strumieniowo-cierne lub
hydrodynamiczne w miejscach po skuciu zwietrzałego
betonu.
Wykonanie
napraw
reprofilacyjnych
płaszcza
wewnętrznego:
zabezpieczenie
stali
zbrojeniowej,
wypełnienie ubytków betonu, reprofilacja w przeliczeniu na
3 cm grubości wypełnienia ubytku zaprawą typu PCC z
wykonaniem międzywarstwy szczepnej.
Mechaniczna reprofilacja powierzchniowych ubytków
betonu powyżej 3 cm metodą torkretowania przy użyciu
mieszanki o grubości warstwy od 5 do 8 cm (przyjęto
średnio 7 cm).
Przygotowanie powierzchni betonu płaszcza wewnętrznego
hydrodynamiczne.
Szpachlowanie
powierzchni
betonowych
płaszcza
wewnętrznego chłodni, niekorzystnych dla ciągłości powłok
ochronnych, grubość warstwy 2,0mm.
Wykonanie powłoki zabezpieczającej beton o odpowiedniej
grubości w ilości 3 warstw w wybranej technologii
materiałowej.
Demontaż
pomostu
drewnianego
i
uszczelnień
zabezpieczających
zraszalnik
przed
uszkodzeniem
podczas prowadzonych prac naprawczych płaszcza.
Montaż
nowej drewnianej konstrukcji wsporczej
eliminatora z drewna impregnowanego oraz łączników ze
stali nierdzewnej.
Montaż eliminatora unosu.
Montaż płyt osłonowych trapezowych typu ONDEX
(barwne) pomiędzy żelbetowymi kanałami wodorozdziału a
Przedmiar
7.400 m2
590 m2
75 m3
7.400 m2
kpl.
27.500 m2
7.200 m2
100 mb
7.200 m2
1.500 m2
5.700 m2
27.500 m2
20.000 m2
27.500 m2
7.400 m2
75 m3
7.400 m2
590 m2
Strona 2 z 7
19
20
21
22
eliminatorem, elementy łączące ze stali nierdzewnej
Uzupełnienie uszkodzonego podczas prac demontażowych
zraszalnika nowym, bloki ociekowe z PCV o wym.
2,50x0,5x0,5 m
Uzupełnienie uszkodzonego podczas prac demontażowych
elimenatora nowym
Zdemontowanie kratek osłonowych zraszalnika
Demontaż torowiska górnego i dolnego oraz rusztowań
wiszących.
50 szt
100 m2
350 m2
kpl
Uwaga ! praca rusztowań wliczona w poszczególne pozycje
Uwaga ! praca związane z modernizacją płaszcza wewnętrznego chłodni kominowej
można prowadzić wewnątrz chłodni do 30.08.2014 r., prace przewidziane do
przeprowadzenia z poziomu misy chłodni do 05.08.2014 r.
Montaż rurociągu przeciwobmarzaniowego do 15.10.2014 r.
Wynagrodzenie końcowe dla powyższego zakresu zostanie określone na podstawie ilości
faktycznie wykonanych robót i podanych cen jednostkowych, potwierdzonych protokołami
odbiorów częściowych oraz obmiarami powykonawczymi robót.
Pozycje 7-11, 13, 19-21 - rozliczane powykonawczo
PŁASZCZ ŻELBETOWY (strona zewnętrzna)
Lp.
1
2
3
4
5
6
7
8
9
Opis prac
Montaż torowiska górnego i rusztowań wiszących.
Badanie stanu powłoki zewnętrznej chłodni wraz z
wyznaczeniem miejsc do napraw.
Skucie /zwietrzałego/ słabego betonu, nieszczelnych
szwów roboczych wraz z wykonaniem zabezpieczenia
okien wlotowych chłodni
Uzupełnienie skorodowanego zbrojenia o średnicy do 12
mm
Przygotowanie powierzchni betonu płaszcza zewnętrznego
hydrodynamiczne w miejscach po skuciu zwietrzałego
betonu.
Wykonanie napraw reprofilacyjnych odkutej i oczyszczonej
powierzchni powłoki chłodni według wybranej technologii:
zabezpieczenie stali zbrojeniowej, wypełnienie ubytków
betonu, w przeliczeniu na 3 cm grubości wypełnienia.
Mechaniczna reprofilacja powierzchniowych ubytków
betonu powyżej 3 cm metodą torkretowania przy użyciu
mieszanki o grubości warstwy od 5 do 8 cm (przyjęto
średnio 7 cm).
Przygotowanie całości powierzchni betonu płaszcza
zewnętrznego chłodni poprzez oczyszczenie strumieniowocierne lub hydrodynamiczne.
Szpachlowanie powierzchni betonowych niekorzystnych dla
Przedmiar
kpl
27.600 m2
6.200 m2
100 mb
6.200 m2
1.000 m2
5.200 m2
27.600 m2
15.000 m2
Strona 3 z 7
10
11
12
13
14
15
16
17
18
ciągłości powłok ochronnych, grubość warstwy 2,0mm.
Wykonanie powłoki zabezpieczającej beton o odpowiedniej
grubości w ilości 3 warstw w wybranej technologii
materiałowej.
Wymiana skorodowanych elementów drabiny wejściowej
na galerię chłodni
Wykonanie czyszczenia strumieniowo-ciernego stalowej
drabiny wejściowej na galerię chłodni.
Wykonanie zabezpieczenia antykorozyjnego drabiny
wejściowej na galerię chłodni 3 warstwy, człon górny
i dolny na wys. 10 m – 4 warstwy.
Demontaż torowiska górnego oraz rusztowań wiszących.
Czyszczenie strumieniowo ścierne klatek wejściowych do
chłodni.
Wykonanie
zabezpieczenia
antykorozyjnego
klatek
wejściowych do chłodni 3 warstwy.
Wymiana balustrad galerii chłodni na wys. 131,0m na
balustrady ze stali nierdzewnej wraz z wykonaniem
dokumentacji projektowej
Wymiana oporęczowania wokół misy chłodni na poręcze
stalowe malowane proszkowo w układzie zapewniającym
demontaż wraz z wykonaniem dokumentacji projektowej
27.600 m2
0,4 t
240 m2
240 m2
kpl
196 m2
196 m2
185 mb
326 mb
Uwaga ! praca rusztowań wliczona w poszczególne pozycje
Uwaga ! praca związane z modernizacją płaszcza zewnętrznego chłodni kominowej
przewiduje się wykonać w 2015 r. Termin zakończenia prac na obiekcie
30.11.2015 r.
Wynagrodzenie końcowe dla powyższego zakresu zostanie określone na podstawie ilości
faktycznie wykonanych robót i podanych cen jednostkowych, potwierdzonych protokołami
odbiorów częściowych oraz obmiarami powykonawczymi robót.
Pozycje 3-7, 9, 11 - rozliczane powykonawczo
Koszty organizacji i likwidacji placu budowy, koszty wywiezienia materiałów
rozbiórkowych oraz zabezpieczenia okien wlotowych i słupów podbudowy płaszcza
chłodni przed spadającym gruzem pochodzącym z rozkuwania skorodowanych miejsc
płaszcza, należy uwzględnić w istniejących pozycjach załączonego formularza.
UWARUNKOWANIA TECHNICZNE.
1. Dopuszcza się do napraw elementów żelbetowych chłodni zastosowanie materiałów
naprawczych konfekcjonowanych firm np.: MC BAUCHEMIE lub podobnych,
posiadających odpowiednie atesty.
2. Pomiary powierzchni i głębokości wykonanych odkuć na żelbetowej powłoce chłodni
potwierdzone będą przez Zamawiającego. Wyniki powyższych pomiarów będą
akceptowane i przyjęte do rozliczeń przez obie Strony. Pozostałe pomiary, obmiary oraz
Strona 4 z 7
3.
4.
5.
6.
niezbędne w realizacji zamówienia atesty, aprobaty i inne dokumenty obciążają
kosztami Wykonawcę.
Kompletna dostawa materiałów realizowana będzie przez Wykonawcę.
Wykonawca prac zapewni potencjał sprzętowy w postaci minimum 5 platform
przejezdnych wewnętrznych i 5 platform zewnętrznych.
Sprzęt – platformy przejezdne w każdej chwili realizacji prac mają być dostępne do
wykorzystania dla celów kontrolnych przez przedstawiciela Zamawiającego – inspektora
nadzoru.
Całość prac prowadzona na płaszczu zewnętrznym wykonywana podczas pracy obiektu.
Zakres prac modernizacyjnych chłodni kominowej W-2/6 płyt dennych kanałów
żelbetowych wodorozdziału.
Szacunkowy
przedmiar
Rodzaj robót
Lp.
1
Montaż i demontaż rusztowania dla wykonania
naprawy spodu kanałów o wysokości do 10 m
420,00 m2
2
Czyszczenie
strumieniowo
ścierne
lub
agregatami
wysokociśnieniowymi
powierzchni
spodu kanałów wraz ze zbrojeniem w części
przeznaczonej do wykonania napraw
360,00 m2
3
Odkucie skorodowanego zbrojenia na całej
długości występowania korozji oraz skucie betonu
o mniejszej wytrzymałości
200,00 m2
4
Wymiana skorodowanego
gładkiej fi14 mm StO
500,00 kg
5
Wykonanie ochrony antykorozyjnej odsłoniętego
zbrojenia
150,00 m2
6
Reprofilacja ubytków betonu metodą natrysku
suchego z użyciem materiałów konfekcjonowanych
o średniej grubości natrysku 6 cm
200,00 m2
7
Szpachlowanie podłoża po wykonaniu napraw
reprofilacyjnych o grubości 2mm
250,00 m2
8
Nałożenie powłok ochronnych na naprawione
kanały o odpowiedniej grubości w ilości 3 warstw w
wybranej technologii materiałowej.
360,00 m2
zbrojenia
ze
stali
Wszystkie pozycje zestawione w powyższej tabeli zostaną rozliczone powykonawczo.
Zakres prac przy modernizacji rurociągu natryskowego odmrażacza oraz części
pionowych rurociągu zasilającego chłodni kominowej W-2/6
INSTALACJA NATRYSKOWA.
Instalacja natryskowa przeciwobmarzaniowa stanowi zabezpieczenie przed obmarzaniem
zewnętrznej części zraszalnika chłodni kominowej. Rurociąg natryskowy podłączony jest do
Strona 5 z 7
głównych rurociągów zrzutowych do chłodni kominowej poprzez przepustnice zabudowane
w komorach.
Rurociągi zasilające rurociąg natryskowy.
Zasilanie rurociągu natryskowego składa się z dwóch niezależnych gałęzi , po jednej dla
każdej połówki chłodni zabudowanych w ziemi wokół misy chłodni. Każda gałąź rurociągu
zasilającego zbudowana jest w średnicach stopniowych od fi 1400mm do fi 700mm i wpięta
jest w główne rurociągi zrzutowe do chłodni kominowej. Rurociąg zasilający w swojej części
połączony jest przez pięć połączeń fi 700mm i poprzez trójniki fi 700mm połączony
z rurociągiem natryskowym odmrażacza fi 500mm.
Istniejący rurociąg natryskowy.
Rurociąg natryskowy o średnicy fi 500mm składa się z segmentów fi 500mm ok. 40 szt.
O łącznej długości ok. 314mb. zaślepionych na końcach pokrywami oraz z segmentów –
trójnik fi 700mm szt. 10 o łącznej dł ok. 35mb. Poszczególne segmenty oraz cały rurociąg
posadowiony jest wewnątrz misy chłodni na stalowych podporach przyspawanych do marek
stalowych zabetonowanych w ukośnych słupach podbudowy chłodni oraz zabezpieczony
obejmami stalowymi na wysokości ok. 6,4m .
Zakres do wymiany rurociągu natryskowego – prace demontażowe:
Lp.
1
2
3
4
5
6
Opis prac
Przedmiar
Demontaż segmentów z rury fi 508x7,1 szt. 40 o długości
30 000 kg
ok. 300mb
Demontaż segmentów – trójników z rury fi 711x7,1 szt. 10
4760 kg
o długości
ok. 35mb
Demontaż segmentów zasilających z rury fi 711x7,1 szt.
6000 kg
10 o długości ok. 40mb
Demontaż
podpór
stalowych
spod
rurociągów
7500 kg
natryskowych szt. 32
Demontaż obejm stalowych rurociągów natryskowych szt.
1100 kg
160
Montaż i demontaż rusztowań
kpl
Koszty wywiezienia materiałów rozbiórkowych i pracę sprzętu dźwigowego należy
uwzględnić w istniejących pozycjach załączonego formularza.
Założenia do modernizacji wykonania nowego rurociągu natryskowego wraz z częścią
pionowych rurociągów zasilających.
1. Wykonanie dokumentacji w wersji papierowej i elektronicznej nowej instalacji natryskowej
przeciwobmarzaniowej wraz z instrukcją eksploatacji. Pierścień natryskowy z wypływem
wody w dół (kurtyna wodna ) z otworami owalnymi ok. 20x40mm wraz z częściami
pionowymi rurociągu zasilającego do połączenia z kolektorem głównym rurociągu
zasilającego usytułowanym w ziemi wokół misy chłodni.
Strona 6 z 7
2.
3.
4.
5.
6.
7.
8.
9.
Przepływ wody przez rurociąg natryskowy przy obciążeniu chłodni kominowej 80-85
tys.m3 powinien wynosić ok. 25% obciążenia chłodni i współpracować ze
zmodernizowanymi urządzeniami wewnętrznym chłodni.
Wykonanie instalacji natryskowej na podstawie wykonanej dokumentacji wykonawczej.
Wykonanie instalacji natryskowej z tworzyw sztucznych laminowanych z kurtyną wodną
skierowaną w dół do środka chłodni pod katem ok. 15 stopni.
Rurociąg natryskowy usytuowany i podwieszony wewnątrz misy przy dolnej krawędzi
płaszcza chłodni wraz z regulacją podwieszenia za pomocą połączeń cięgnowych i śrub
rzymskich i ewentualnych innych dodatkowych podpór. Elementy połączeniowe oraz
podpory wykonane z materiałów kwasoodpornych.
Rurociąg natryskowy podzielony na cztery części zakończony dokręcanymi deklami
z możliwością ich demontażu w cela wyczyszczenia.
W każdej części rurociągu natryskowego przewidzieć króciec odpowietrzający oraz do
samoczyszczenia rurociągu natryskowego.
Wymiana rurociągów pionowych zasilających do miejsca wpalenia w główny kolektor
zasilający usytuowany w ziemi wraz z zamontowaniem kompensatorów gumowych.
Zastosować osłony szczelne miedzy płaszczem a rurociągiem natryskowym
zabezpieczające przed powstawaniem nawisów lodowych i oblodzeniem rurociągu
natryskowego.
Zastosować kampinosy na słupach podbudowy płaszcza chłodni zabezpieczające przed
spływaniem wody po krawędziach i płaszczyznach słupa. Kampinosy wykonać ze stali
kwasoodpornej.
Przewidywany zakres do montażu zmodernizowanego rurociągu natryskowego
Lp.
1
Opis prac
Wykonanie dokumentacji technicznej wraz z instrukcją eksploatacji
Dostawa i montaż segmentów z rury z tworzywa sztucznego o długości
2
ok. 314 mb wraz z trójnikami, kołnierzami, zaślepkami, przepustnicami,
kotwami wklejanymi, łącznikami i podporami.
Dostawa i montaż segmentów stalowych rurociągów pionowych fi
3
711x7,1 w ilości szt. 10 o długości ok. 80 mb zasilających rurociąg
natryskowy wraz z kołnierzami, kompensatorami, łącznikami i podporami.
4
Montaż osłon między płaszczem a rurociągiem natryskowym
5
Montaż podwieszeń oraz podpór ze stali kwasoodpornej
6
Montaż kapinosów ze stali kwasoodpornej na słupach podbudowy
7
Montaż i demontaż rusztowań
Razem
Koszty wywiezienia materiałów rozbiórkowych i pracę sprzętu dźwigowego należy
uwzględnić w istniejących pozycjach załączonego formularza.
ZAMAWIAJĄCY:
WYKONAWCA:
Strona 7 z 7

Zał. nr 1 do projektu Umowy_Opis techniczny chłodni kominowej i

Transkrypt

Podobne dokumenty

Kontrola parametrów chłodni i mroźni

Chłodnia w magazynie

1 Warunki autoryzacji chłodni 1. Chłodnia ubiegająca się o

pdf Załącznik Nr 1

zastosowanie metody hampela do aproksymacji modelu
