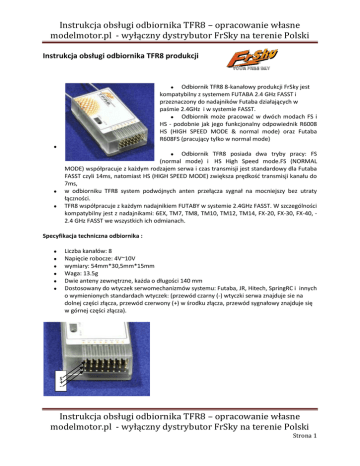

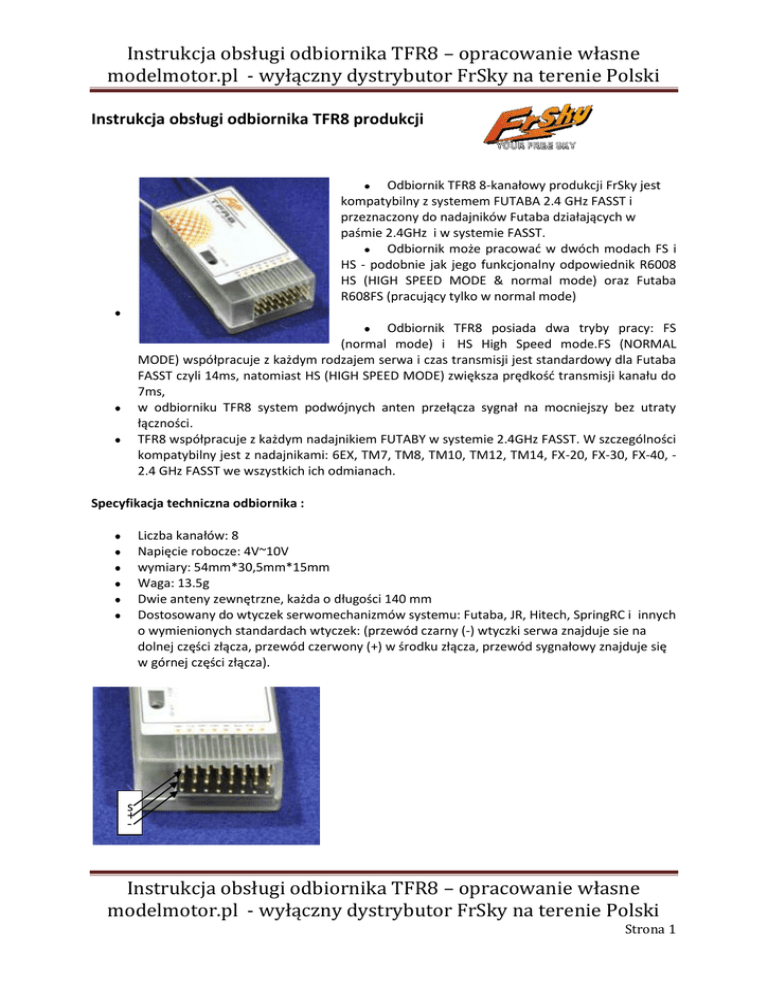

Instrukcja obsługi odbiornika TFR8 produkcji
Odbiornik TFR8 8-kanałowy produkcji FrSky jest
kompatybilny z systemem FUTABA 2.4 GHz FASST i
przeznaczony do nadajników Futaba działających w
paśmie 2.4GHz i w systemie FASST.
Odbiornik może pracowad w dwóch modach FS i
HS - podobnie jak jego funkcjonalny odpowiednik R6008
HS (HIGH SPEED MODE & normal mode) oraz Futaba
R608FS (pracujący tylko w normal mode)
Odbiornik TFR8 posiada dwa tryby pracy: FS
(normal mode) i HS High Speed mode.FS (NORMAL
MODE) współpracuje z każdym rodzajem serwa i czas transmisji jest standardowy dla Futaba
FASST czyli 14ms, natomiast HS (HIGH SPEED MODE) zwiększa prędkośd transmisji kanału do
7ms,
w odbiorniku TFR8 system podwójnych anten przełącza sygnał na mocniejszy bez utraty
łączności.
TFR8 współpracuje z każdym nadajnikiem FUTABY w systemie 2.4GHz FASST. W szczególności
kompatybilny jest z nadajnikami: 6EX, TM7, TM8, TM10, TM12, TM14, FX-20, FX-30, FX-40, 2.4 GHz FASST we wszystkich ich odmianach.
Specyfikacja techniczna odbiornika :
Liczba kanałów: 8
Napięcie robocze: 4V~10V
wymiary: 54mm*30,5mm*15mm
Waga: 13.5g
Dwie anteny zewnętrzne, każda o długości 140 mm
Dostosowany do wtyczek serwomechanizmów systemu: Futaba, JR, Hitech, SpringRC i innych
o wymienionych standardach wtyczek: (przewód czarny (-) wtyczki serwa znajduje sie na
dolnej części złącza, przewód czerwony (+) w środku złącza, przewód sygnałowy znajduje się
w górnej części złącza).
s
+
-
Instrukcja obsługi odbiornika TFR8 – opracowanie własne
modelmotor.pl - wyłączny dystrybutor FrSky na terenie Polski
Strona 1
Instrukcja obsługi odbiornika TFR8 – opracowanie własne
modelmotor.pl - wyłączny dystrybutor FrSky na terenie Polski
Tryby pracy:
FS - 14ms (ustawiony domyślnie przez producenta)
HS - 7ms
Przycisk F/S
Procedura bindowania:
Należy włączyd nadajnik
Nacisnąd przycisk F/S na odbiorniku TFR8 i (trzymając wciśnięty przycisk) podłączyd
akumulator do odbiornika
Po zgaśnięciu diody czerwonej i zaświeceniem się diody zielonej na odbiorniku TFR8,
procedura bindowania jest zakooczona.
Nastawa trybu failsafe:
Odbiorniki typu TF umożliwiają zaprogramowanie trybu failsafe na wszystkich kanałach.
Procedura programowania trybu failsafe
1. Należy przeprowadzid procedurę bindowania odbiornika i nadajnik
2. Należy wyłączyd funkcje failsafe w nadajniku
3. Ustawid drążki aparatury, przełączniki lub potencjometry obsługujące kanały od 1 do 8 w
takiej pozycji jak jest wymagana w trybie failsafe
4. Nacisnąd krótko przycisk F/S zielona dioda w odbiorniku błyśnie dwa razy potwierdzając
pozytywne zakooczenie ustawiania trybu failsafe
5. Usuwanie trybu failsafe - należy ponownie przeprowadzid bindowanie, wszystkie nastawy
failsafe zostaną usunięte, a odbiornik powróci do trybu fabrycznego
Uwaga: obowiązkowo należy w nadajniku dezaktywowad tryb failsafe. Jest to konieczne aby nie
nastąpił konflikt nastaw między odbiornikiem a nadajnikiem.
Instrukcja obsługi odbiornika TFR8 – opracowanie własne
modelmotor.pl - wyłączny dystrybutor FrSky na terenie Polski
Strona 2
Instrukcja obsługi odbiornika TFR8 – opracowanie własne
modelmotor.pl - wyłączny dystrybutor FrSky na terenie Polski
Opis statusów diod LED:
Kolor Czerwony LED
Off
On
miganie
On
Kolor zielony LED Mode (rodzaj pracy)
On
Mode praca (brak
błędów)
On
Tryb bindowania
On
Utrata sygnału
2 x mignięcie
Nastawiony tryb
failsafe
Procedura przełączania między model FS (ustawionego domyslnie przez producenta) i HS (PPM
modes):
Należy wyłączyd nadajnik
Należy podłączyd akumulator do odbiornika i nacisnąd przycisk F/S odbiornika na ok 6 sek. i
puścid.
Jeżeli czerwona dioda LED mruga szybko - aktywowany jest tryb HS - 7ms, jeżeli dioda LED
miga powoli aktywowany jest tryb FS - 14ms
Uwaga:
Tryb HS (HIGH SPEED MODE) zwiększa prędkośd transmisji ramki kanału do 7ms, oraz rozdzielczośd
do 2048 kroków, i współpracuje tylko z szybkimi serwami cyfrowymi. Serwa nie dostosowane do
obsługi trybu FS będą się nagrzewały i mogą zostad zniszczone (spalone).
Odbiornik TFR8 produkcji FrSky nie jest kopią żadnego z odbiorników FUTABY FASST 2.4 Ghz.
Odbiornik TFR8 jest oryginalnym produktem FrSky Electronic.
Futaba oraz FASST to znaki zastrzeżone Futaba Co (JP)
Odbiornik TFR8 został przetestowany i porównany z 8-channel Futaba R608FS - przez redakcję RC
Model Reviews:
Opisy testów:
o
Review: FASST-compatible TFR8 receiver CAN THEY REALLY BE AS GOOD AS
FUTABA'S ? – part
one http://www.rcmodelreviews.com/fasst_compatible_review.shtml
o
Review: FASST-compatible TFR8 receiver - part two
http://www.rcmodelreviews.com/fasst_compatible_review02.shtml
