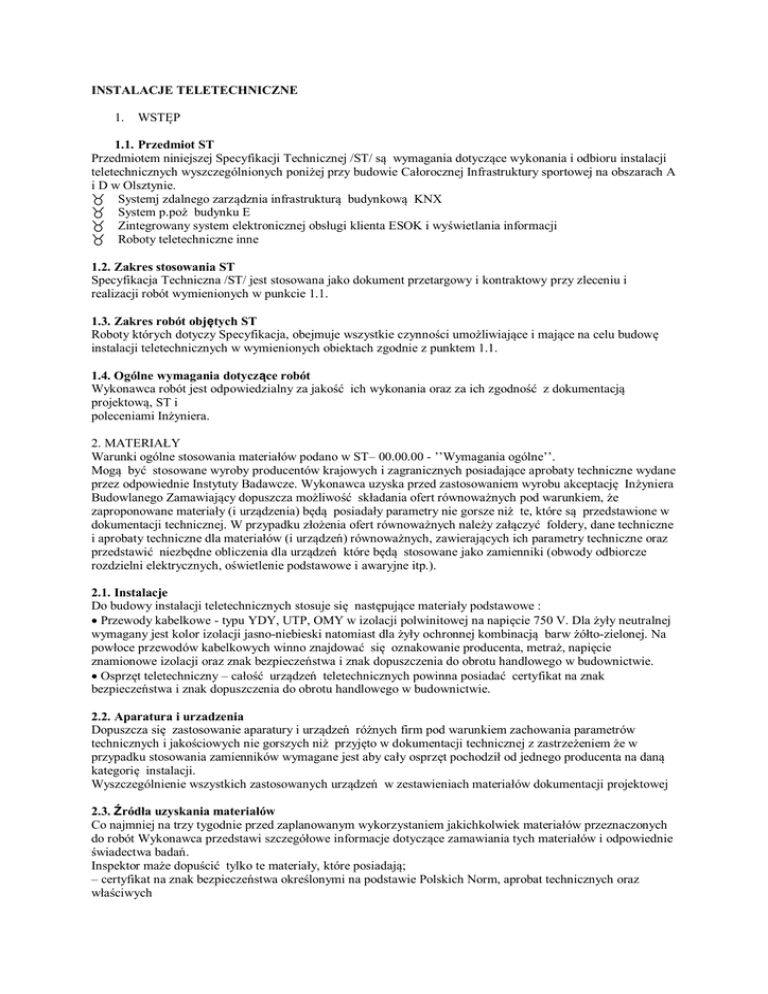

INSTALACJE TELETECHNICZNE
1.
WSTĘP
1.1. Przedmiot ST
Przedmiotem niniejszej Specyfikacji Technicznej /ST/ są wymagania dotyczące wykonania i odbioru instalacji
teletechnicznych wyszczególnionych poniżej przy budowie Całorocznej Infrastruktury sportowej na obszarach A
i D w Olsztynie.
Systemj zdalnego zarządznia infrastrukturą budynkową KNX
System p.poż budynku E
Zintegrowany system elektronicznej obsługi klienta ESOK i wyświetlania informacji
Roboty teletechniczne inne
1.2. Zakres stosowania ST
Specyfikacja Techniczna /ST/ jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i
realizacji robót wymienionych w punkcie 1.1.
1.3. Zakres robót objętych ST
Roboty których dotyczy Specyfikacja, obejmuje wszystkie czynności umożliwiające i mające na celu budowę
instalacji teletechnicznych w wymienionych obiektach zgodnie z punktem 1.1.
1.4. Ogólne wymagania dotyczące robót
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją
projektową, ST i
poleceniami Inżyniera.
2. MATERIAŁY
Warunki ogólne stosowania materiałów podano w ST– 00.00.00 - ’’Wymagania ogólne’’.
Mogą być stosowane wyroby producentów krajowych i zagranicznych posiadające aprobaty techniczne wydane
przez odpowiednie Instytuty Badawcze. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inżyniera
Budowlanego Zamawiający dopuszcza możliwość składania ofert równoważnych pod warunkiem, że
zaproponowane materiały (i urządzenia) będą posiadały parametry nie gorsze niż te, które są przedstawione w
dokumentacji technicznej. W przypadku złożenia ofert równoważnych należy załączyć foldery, dane techniczne
i aprobaty techniczne dla materiałów (i urządzeń) równoważnych, zawierających ich parametry techniczne oraz
przedstawić niezbędne obliczenia dla urządzeń które będą stosowane jako zamienniki (obwody odbiorcze
rozdzielni elektrycznych, oświetlenie podstawowe i awaryjne itp.).
2.1. Instalacje
Do budowy instalacji teletechnicznych stosuje się następujące materiały podstawowe :
Przewody kabelkowe - typu YDY, UTP, OMY w izolacji polwinitowej na napięcie 750 V. Dla żyły neutralnej
wymagany jest kolor izolacji jasno-niebieski natomiast dla żyły ochronnej kombinacją barw żółto-zielonej. Na
powłoce przewodów kabelkowych winno znajdować się oznakowanie producenta, metraż, napięcie
znamionowe izolacji oraz znak bezpieczeństwa i znak dopuszczenia do obrotu handlowego w budownictwie.
Osprzęt teletechniczny – całość urządzeń teletechnicznych powinna posiadać certyfikat na znak
bezpieczeństwa i znak dopuszczenia do obrotu handlowego w budownictwie.
2.2. Aparatura i urzadzenia
Dopuszcza się zastosowanie aparatury i urządzeń różnych firm pod warunkiem zachowania parametrów
technicznych i jakościowych nie gorszych niż przyjęto w dokumentacji technicznej z zastrzeżeniem że w
przypadku stosowania zamienników wymagane jest aby cały osprzęt pochodził od jednego producenta na daną
kategorię instalacji.
Wyszczególnienie wszystkich zastosowanych urządzeń w zestawieniach materiałów dokumentacji projektowej
2.3. Źródła uzyskania materiałów
Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych
do robót Wykonawca przedstawi szczegółowe informacje dotyczące zamawiania tych materiałów i odpowiednie
świadectwa badań.
Inspektor maże dopuścić tylko te materiały, które posiadają;
– certyfikat na znak bezpieczeństwa określonymi na podstawie Polskich Norm, aprobat technicznych oraz
właściwych
przepisów i dokumentów technicznych.
– deklaracji zgodności lub certyfikat zgodności z Polską Normą lub aprobatą techniczną, w przypadku
wyrobów, dla których
nie ustanowiono Polskiej Normy, jeżeli nie są certyfikacją określoną, które spełniają wymogi ST.
2.4. Materiały nie odpowiadające wymaganiom
Materiały te zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złożone w miejscu wskazanym
przez Inżyniera.
Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały Wykonawca wykonuje
na własne ryzyko, licząc się z jego nie przyjęciem i niezapłaceniem.
2.5. Przechowywanie i składowanie materiałów
Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były
zabezpieczone przed zanieczyszczeniem, zachowały swoja jakość i właściwości do robót i były dostępne do
kontroli Inżyniera.
3. SPRZĘT
Wykonawca jest zobowiązany do używania takiego sprzętu, który nie spowoduje niekorzystnego wpływu na
jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien
odpowiadać pod względem typów i ilości wskazaniom zawartym w ST, lub w projekcie organizacji robót,
zaakceptowanym przez Inżyniera; w przypadku braku ustaleń w takich dokumentach sprzęt powinien być
uzgodniony i zaakceptowany przez Inżyniera.
Wykonawca dostarczy dla Inżyniera kopie dokumentów potwierdzających dopuszczenie sprzętu do
użytkowania, tam gdzie
jest to wymagane przepisami tj.:
- żurawia samochodowego
- samochodu liniowego z platformą i balkonem
- spawarki transformatorowej do 500 A
- samochód dostawczy o nośności do 0,9 Mg
- elektronarzędzia ręczne
- przyrządy pomiarowe do prób i badań pomontażowych.
4. TRANSPORT
Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie
na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie
zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach
Inżyniera, w terminie przewidzianym umową. Wykonawca będzie usuwać na bieżąco, na własny koszt
wszelkie – zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu
budowy.
- samochodu skrzyniowego
- przyczepy dłużycowej
- samochodu specjalnego liniowego z platformą i balkonem
- samochodu dostawczego
- przyczepy do przewożenia kabli.
5. WYKONANIE ROBÓT
Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych
materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami ST, projektu
organizacji robót oraz poleceniami Inżyniera.
Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich
elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi
na piśmie przez Inżyniera.
Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu robót
zostaną, jeśli wymagać tego będzie Inżynier, poprawione przez Wykonawcę na własny koszt.
Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inżyniera nie zwalnia Wykonawcy od
odpowiedzialności za ich dokładność.
Decyzje Inżyniera dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na
wymaganiach sformułowanych w dokumentach umowy, dokumentacji projektowej i w ST, a także w normach i
wytycznych. Przy podejmowaniu decyzji Inzyniera uwzględni wyniki badań materiałów i robót, rozrzuty
normalne występujące przy produkcji i przy badaniu materiałów, doświadczenia z przeszłości, wyniki badań
naukowych oraz inne czynniki wpływające na rozważną kwestię.
Polecenia Inżyniera będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu
przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca.
5.1. Wymagania ogólne i szczegółowe dotyczące projektowanych instalacji teletechnicznych wnętrzowych
5.1.1 Wstęp
Bez względu na rodzaj inst. i sposób ich montażu, należy przeprowadzić następujące roboty podstawowe:
– trasowanie
– montaż konstrukcji wsporczych i uchwytów
– przejścia przez ściany i stropy
– montaż sprzętu i osprzętu
– łączenie przewodów
– podejścia do odbiorników
– przyłączanie odbiorników
– ochrona przed porażeniem
– ochrona antykorozyjna
5.1.2. Trasowanie
Trasa instalacji teletechnicznych powinna przebiegać bezkolizyjnie z innymi instalacjami i urządzeniami,
powinna być przejrzysta, prosta i dostępna dla prawidłowej konserwacji i remontów. Wskazane jest, aby
przebiegała w liniach poziomych i pionowych.
5.1.3. Montaż konstrukcji wsporczych i uchwytów
1. Konstrukcje wsporcze i uchwyty przewidziane do ułożenia na nich instalacji teletechnicznych, bez względu na
rodzaj instalacji, powinny być zamocowane do podłoża w sposób trwały, uwzględniający warunki lokalne i
technologiczne, w jakich dana instalacja będzie pracować oraz sam rodzaj instalacji.
2. Przy układaniu przewodów na uchwytach: odległości między uchwytami dla przewodów kabelkowych nie
powinny być większe niż 0,5 m.
Rozstawienie uchwytów powinno być takie, aby odległości między nimi ze względów estetycznych były
jednakowe, uchwyty między innymi znajdowałysię w pobliżu sprzętu i osprzętu, do którego dany przewód jest
wprowadzany oraz aby zwisy przewodów między uchwytami nie były widoczne
3. Przy układaniu przewodów na specjalnie utworzonych podłożach:
- na przygotowanej trasie należy mocować do konstrukcji budowlanych podłoża specjalne (korytka, wsporniki
i.t.p.); mocowanie to wykonuje się zgodnie z projektem i odpowiednimi instrukcjami,
- po sprawdzeniu jakości mocowań oraz ich zgodności z projektem i instruk cjami montażu
- na podłożach tych należy układać przewody kabelkowe; w zależności od wymagań określonych w projekcie,
rodzaju przewodów kabelkowych oraz kierunku trasy (poziomego, pionowego ) mogą one być układane
"luzem" lub mocowane.
5.1.4. Przejścia przez ściany i stropy
1. Wszystkie przejścia obwodów instalacji elektrycznych przez ściany stropy i.t.p. muszą być chronione przed
uszkodzeniami.
2. Przejścia wymienione wyżej należy wykonywać w przepustach rurowych.
3. Obwody instalacji elektrycznych przechodzących przez podłogi muszą być chronione do wysokości
bezpiecznej przed przypadkowymi uszkodzeniami. Jako osłony przed uszkodzeniem mechanicznym można
stosować rury stalowe, z tworzyw sztucznych, kształtowniki, korytka i.t.p.
4. Wprzypadku stosowania specjalnie utworzonych podłoży (korytka, drabinki) przejścia te muszą być
dostosowane do wymiarów podłoży. Zaleca się, aby w takich przypadkach otwory do przejść były wykonywane
przy robotach budowlanych.Do podłoży tych można mocować sprzęt i osprzęt, zawsze jednak zgodnie z pkt.
5.2.5.
5. Wszystkie przejścia przez strefy pożarowe muszą być uszczelnione masą niepalną o wymaganej odporności
ogniowej.
5.1.5. Montaż sprzętu i osprzętu
1. Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne
jego osadzenie.
2. Do mocowania sprzętu i osprzętu mogą służyć konstrukcje wsporcze przykręcane do podłoża za pomocą
kołków i śrub rozporowych.
5.1.6. Łączenie przewodów
1. W instalacjach teletchnicznych wnętrzowych łączenia przewodów należy wykonywać w sprzęcie i osprzęcie
instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych.
2. W przypadku gdy odbiorniki teletechnicznych mają wyprowadzone fabrycznie na zewnątrz przewody, sposób
przyłączenia należy uzgodnić z projektantem.
3. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia.
4. Do danego zacisku należy przyłączyć przewody orodzaju wykonania, przekroju i w liczbie, do jakich zacisk
ten jest przystosowany.
5. W przypadku zastosowania zacisków, do których przewody są przyłączane za pomocą oczek, pomiędzy
oczkiem a nakrętką oraz pomiędzy oczkami powinny znajdować się podkładki metalowe, zabezpieczone przed
korozją w sposób umożliwiający przepływ prądu.
6. Długość odizolowanej żyły powinna zapewniać prawidłowe przyłączenie.
7. Zdejmowanie izolacji i oczyszczenie przewodu nie może powodować uszkodzeń mechanicznych.
5.1.7. Podejścia do odbiorników
1. Podejścia instalacji teletechnicznych do odbiorników należy wykonać w miejscach bezkolizyjnych,
bezpiecznych oraz w sposób estetyczny.
2. Podejścia od przewodów ułożonych w podłodze należy wykonywać w rurach stalowych, zamocowanych pod
powierzchnią podłogi. Rury muszą spełniać odpowiednie warunki wytrzymałościowe i być wyprowadzone
ponad podłogę do wysokości koniecznej dla danego odbiornika.
3. Podejścia zwieszakowe stosować dla odbiorników zasilanych od góry. Podejścia zwieszakowe należy
wykonać jako sztywne lub elastyczne, w zależności od warunków technologicznych.
4. Do odbiorników zamocowanych na ścianach podejścia należy wykonać przewodami ułożonymi na tych
ścianach.
5.1.8. Instalowanie pojedynczych aparatów i odbiorników.
1. Aparaty i odbiorniki mocowane indywidualnie.
a) aparaty i odbiorniki należy mocować zgodnie ze wskazaniami podanymi w instrukcji montażowej wytwórcy .
b) oprócz wymagań z pkt. a należy przestrzegać następujących warunków:
- jeżeli odbiornik lub aparat jest mocowany na konstrukcji, należy ją uprzednio umocować zgodnie z
projektem,
- odbiornik lub aparat należy mocować śrubami lub wkrętami do kołków rozporowych
- śruby należy umieszczać we wszystkich otworach maszyny lub aparatu słu- żących do mocowania,
- odchylenie odbiornika lub aparatu od pionu lub poziomu nie może przekraczać 5º ,jeżeli instrukcja wytwórcy
nie podaje inaczej,
- oś napędu ręcznego aparatu powinna znajdować się na wysokości umożliwiającej wygodne i bezpieczne
przestawienie napędu
z poziomu obsługi; zaleca się aby krańcowe położenia napędu znajdowały się na wysokości od 0,5 do 1,5 m,
- jeżeli przed montażem odbiornika lub aparatu, mocowanych bezpośrednio na podłożu, warstwa
wykończeniowa nie została
położona, należy w otwory służące do umieszczania kotew włożyć kołki wystające o kilka centymetrów ponad
przewidywany poziom warstwy wykończeniowej, a urządzenia mocować po stwardnieniu warstwy
wykończeniowej i wyjęciu kołków.
2. Wprowadzanie przewodów do odbiorników i aparatów stałych
- Zewnętrzne warstwy ochronne przyłączonych przewodów wolno usuwać tylko z tych części przewodu, które
po połączeniu będą niedostępne
- w przypadku gdy instalacja jest wykonana przewodami kabelkowymi, a aparat lub odbiornik jest wyposażony
w dławik, należy uszczelnić przewód jak dla instalacji w wykonaniu szczelnym
- przewody odbiorników stałych nie powinny przenosić naprężeń, a przewód ochronny powinien mieć większy
nadmiar długości niż przewody robocze
3. Łączniki należy mocować zgodnie z wymaganiami podanymi w pkt. 9.1 i 9.2. wg PN - 71/E - 06150 oraz
instrukcją montażową wytwórcy.
4. Łączniki należy montować na wysokości umożliwiającej :
- bezpieczne sterowanie napędem ręcznym, bezpieczny dostęp do aparatu,
- obserwację oraz obsługę elementów sygnalizujących stan łącznika, jeżeli to jest wymagane
5. Przyłączanie do zacisków łącznika (przełącznika , sterownika )należy wykonać zgodnie ze schematem
połączeń. W łącznikach jednoprzerwowych przewody zasilające należy przyłączyć od strony zacisków
nieruchomych.
6. Łączniki krzywkowe :
- położenie dźwigni łącznika należy wyregulować w ten sposób, aby łączył on obwód elektryczny zgodnie z
programem ,
- rolka dżwigni powinna obracać się swobodnie; w razie potrzeby należy pokryć ją smarem
- przy montażu wyłącznika należy założyć uszczelki i dokręcić pokrywę obudowy.
5.1.9 Przyłączanie odbiorników
1. Miejsca połączeń żył przewodów z zaciskami odbiorników powinny być dokładnie oczyszczone. Samo
połączenie musi być wykonane w sposób pewny pod względem elektrycznym i mechanicznym oraz
zabezpieczone przed osłabieniem siły docisku i korozją.
2. Przyłączenia sztywne wykonywać w rurach sztywnych wprowadzonych bezpośrednio do odbiorników oraz
przewodami kabelkowymi. Wykonać je dla odbiorników stałych, przymocowanych do podłoża i nie
ulegających żadnym przesunięciom.
3. Przewody wychodzące z rur powinny być zabezpieczone przed mechanicznymi uszkodzeniami izolacji
np.przez założenie tulejek izolacyjnych.
4. W miejscach narażonych na uszkodzenia mechaniczne przewody doprowadzane do odbiorniów muszą być
chronione.
5. Żyła przewodu powinna być pozbawiona izolacji tylko na długości niezbędnej do prawidłowego połączenia z
zaciskiem. Nie należy pozostawiać nadmiaru długości gołej żyły przed lub za zaciskiem.
6. Długość żył wprowadzonych do odbiornika lub aparatu powinna umożliwiać przyłączenie ich do dowolnego
zacisku.
7. Końce żył przewodów wprowadzonych do odbiornika, a nie wykorzystanych, należy izolować i
unieruchomić.
8. Na żyły należy założyć oznaczniki wykonane z materiału izolacyjnego; na oznacznikach umieścić symbole
żył zgodnie ze schematem. Oznaczniki nakładać na lekki wcisk, aby nie mogły zsunąć się lub spaść pod
własnym ciężarem.
5.1.10. Funkcjonalnośc systemu ESOK i prezentacji obrazu
W uzgodnieniu z użytkownikiem należy zastosować system obsługi klienta i prezentacji obrazu o
parametrach funkcjonalnych nie gorszych niż przyjęto poniżej.
Ogólna idea
Elektroniczny System Obsługi Klienta będzie narzędziem przeznaczonym dla obsługi Całorocznej
Infrastruktury Sportowej nad Jeziorem Krzywym w Olsztynie. System służy do sprawnej obsługi oraz
rozliczania klientów indywidualnych i grup zorganizowanych. Klient może korzystać z różnych form płatności,
jak: gotówka, elektroniczna karta stałego klienta, przelew, karta płatnicza i inne. Opłaty za korzystanie z usług
zależne są od wielu czynników, na przykład, od: czasu pobytu na strefach, typu klienta, pory dnia, dni tygodni.
Aplikacja jest również w pełni dostosowana do obsługi sprzedaży jednorazowej (tzw. zdarzeń – Klient płaci
jedną stawkę niezależnie od czasu trwania usługi) oraz sprzedaży asortymentowej (na przykład produktów i
usług dostępnych w tzw. mokrym barze). Obsługa nowoczesnych udogodnień, takich jak: wypożyczalnia
sprzętu, wstępów karnetowych i okresowych, wodnego placu zabaw i zjeżdżalni pozwala zarządzać obiektem
kompleksowo, w ramach jednej aplikacji i jednolitego interface'u. Sposób naliczania opłat i organizowania
rezerwacji w Systemie jest dostosowywany do specyficznych potrzeb obiektu, uzależnionych od jego profilu
działalności. Wykorzystanie elektronicznych identyfikatorów oznacza dla klientów szybką i niezawodną obsługę
przy kasie, natomiast dla właściciela obiektu zaawansowane możliwości zarządzania obiektem poprzez
generowanie wszelkiego rodzaju statystyk (liczba osób aktualnie przebywających na płycie, obciążenie obiektu
w zadanym okresie, utarg kasjera itp.). System informatyczny charakteryzuje się intuicyjną obsługą i
możliwością pracy w sieci, umożliwiając jednoczesną pracę wielu użytkownikom.
Opis funkcjonalny systemu obsługi
Zadaniem Systemu Obsługi Klienta jest rozliczanie osób korzystających z różnych usług, jakie oferuje obiekt.
Rozliczeniu może podlegać czas pobytu czy wykupienie usługi na: parku rozrywki a także wypożyczenie i zwrot
asortymentu. Informacje zbierane są z urządzeń rejestrujących – czytników stanowiących system sterujący i
gromadzone w komputerowej bazie danych na serwerze. Ideą funkcjonowania modułu jest naliczanie opłat za
rzeczywisty czas trwania usługi. Na podstawie zdefiniowanych cenników i przyjętych taryf oraz
zarejestrowanego czasu usługi, wyliczana jest automatycznie wysokość opłaty w kasie.
Urządzenia rejestrujące to sterowniki mikroprocesorowe wyposażone w czytniki zbliżeniowe. W
zależności od przeznaczenia stosujemy sterowniki bramkowe, ręczne, bezprzewodowe, szafkowe oraz inne
szczególnego przeznaczenia. Urządzenia te służą do identyfikacji niepowtarzalnego kodu transpondera i w
zależności od potrzeb, do zapisu danych w systemie informatycznym. Sterowniki wykorzystują najnowszą
technologię transponderową, która charakteryzuje się dużą niezawodnością i prostotą obsługi, a bezdotykowy
odczyt podwyższa trwałość używanych elementów. Stosowane bramki mechaniczne: kołowroty trójramienne
oraz bramki uchylne, sterują ruchem klientów i fizycznie oddzielają od siebie płatne strefy na obiekcie.
Obsługa systemu z punktu widzenia klienta została maksymalnie uproszczona. Wchodząc na obiekt
klient otrzymuje w kasie identyfikator w postaci paska na rękę. Rozwiązanie takie nie utrudnia korzystania z
usług i jednocześnie gwarantuje wysoki poziom bezpieczeństwa. Klient korzystając z różnych usług przechodzi
między poszczególnymi strefami płatnymi, w których wysokość opłaty może być różnie naliczana.
Identyfikatory pozwalają na: korzystanie ze stref dodatkowo płatnych takich jak: sauna, solarium, rejestrowanie
pojedynczych zdarzeń np. zjeżdżalnia, a także do bezgotówkowych zakupów. Ustalanie odmiennych
taryfikatorów dla różnych stref pozwala na różnicowanie cennika dla tych usług. Nad prawidłowością
przemieszczania się między strefami czuwają bramki mechaniczne oraz urządzenia rejestrujące.
Wielopodmiotowość
Oferowany System musi posiadać funkcję wielopodmiotowości. Jest to niezbędna opcja programu pozwalająca
na analizę sprzedaży kilku podmiotów gospodarczych współdziedziczy pomieszczenia Obiektu. Jedna platforma
rozliczeń, raportowania, zestawień sprzedażowych oraz współdzielona baza danych pozwala na dokładne
określenie miejsc generowania poszczególnych części przychodu obiektu, dokładne rozliczenie z najemcami
pomieszczeń oraz organizowanie akcji marketingowych we współpracy z partnerami. Obsługa wielu podmiotów
gospodarczych musi się odbywać automatycznie, bez częstego definiowania przepływów pieniężnych.
Funkcja wielopodmiotowości w programie umożliwia klientowi bezgotówkowe korzystanie z wszystkich ofert
obiektu, bez względu czy usługi oferuje jeden, czy kilka podmiotów gospodarczych. W momencie rozliczenia
klienta poszczególne usługi są rejestrowane na drukarkach fiskalnych poszczególnych podmiotów
gospodarczych, można także z poziomu programu wykonać szereg raportów dla określonego podmiotu
gospodarczego.
Użytkownik przewiduje wprowadzenia cztery podmioty gospodarcze objęte systemem ESOK.
Licencja oprogramowania, szkolenia obsługi i administracja systemu, gwarancja
Licencja
Elektroniczny System Obsługi Klienta powinien być przygotowany do dalszej rozbudowy. Licencja
oprogramowania powinna być dostarczona „na obiekt”, co oznacza, że rozbudowa danego obiektu o np.
dodatkowe stanowiska kasowe nie będzie pociągała za sobą konieczności zakupu dodatkowej licencji lub
modułów na stanowisko kasowe lub administracyjne.
Szkolenie personelu
Użytkownik (oddelegowani pracownicy obsługi docelowej systemu) przejdzie bezwzględnie cykl
profesjonalnego szkolenia obsługi. Szkolenie to musi zapewnić personelowi samodzielną pracę na systemie bez
pomocy firmy dostarczającej system.
Administracja systemu
Firma dostarczająca ESOK musi zapewnić 5 letnią administrację systemu w postaci infolini oraz
aktualizacji oprogramowania ESOK. Infolinia musi być dostępna w godzinach pracy obiektu i uwzględniać
pomoc w wyjaśnieniu niestandardowych sytuacji, odpowiedzi na pytania obsługi itp.
Aktualizacja oprogramowania musi zapewnić najnowszą wersję oprogramowania ESOK dostępną u dostawcy
systemu. Aktualizacje muszą być wykonywane nie rzadziej niż raz na kwartał.
W ramach administracji powinien być zapewniony sprzęt komputerowy zastępczy w przypadku awarii oraz
pozostawione w depozycie urządzenia ESOK np. czytniki jako bufor w przypadku awarii. Jest to niezbędne w
celu maksymalizacji czasu usunięcia usterki sprzętu.
W ramach opieki administracyjnej dostawca ESOK musi zapewnić na żądanie Użytkownika przegląd
gwarancyjny min. raz w roku. Przegląd powinien być wykonany w ramach administracji systemu natomiast
użytkownik poniesie koszty związane z dojazdem.
Gwarancja i zalecenia serwisowe
1. Wykonawca musi zapewnić 3 letnią gwarancję na urządzenia ESOK.
2. Sprzęt komputerowy objęty gwarancją producenta w miejscu eksploatacji urządzeń.
3. Paski, transpondery oraz karty są materiałami eksploatacyjnymi.
4. Przegląd instalacji i urządzeń ESOK – raz do roku.
5. Urządzenia elektroniczne należy traktować ze szczególną troską, nie narażać urządzeń na zalanie i stosować
się do instrukcji obsługi poszczególnych elementów.
6. Bramki kołowrotkowe, uchylne oraz barierki chromoniklowe należy czyścić środkiem INOX do tego
przeznaczonym. Użycie środków innych niż zalecane może skutkować odbarwieniami na powierzchniach
urządzeń i wygrodzeń. Nie dopuszcza się stosowania środków żrących.
7. Należy zadbać, aby instalacja elektryczna na Obiekcie była zabezpieczona przed przepięciami elektrycznymi.
Podłączone do systemu ESOK urządzenia mogą ulec uszkodzeniu w przypadku wystąpienia silniejszego
przepięcia.
Minimalne funkcje i możliwości oprogramowania ESOK:
Strefy





Dowolne przechodzenie pomiędzy strefami.
Przypisanie opłaty za czas pobytu na strefie.
Przypisanie opłaty za wejście na strefę.
Ewidencjonowanie czasu pobytu na poszczególnych strefach.
Dowolna ilość stref.
Definiowanie cennika















Opłata za pobyt naliczana z rozdzielczością do 1 min.
Zróżnicowanie ceny w ciągu dnia.
Zróżnicowanie ceny w ciągu tygodnia.
Zróżnicowanie ceny w zależności od strefy.
Zróżnicowanie ceny w zależności od czasu pobytu klienta na obiekcie.
Zróżnicowanie ceny w zależności od sposobu płatności.
Zróżnicowanie ceny w zależności od typu klienta.
Dowolne naliczanie przedpłat.
Naliczanie opłaty za zdarzenie, np. za zjeżdżalnię.
Jednorazowa opłata za skorzystanie z usługi.
Możliwość ustawienia minimalnego salda na koncie, jakie musi posiadać klient korzystający z
karty klienckiej.
Dowolne ustawianie wpłat na konto.
Definiowanie kaucji, bądź opłaty za wypożyczenie sprzętu, możliwość naliczania.
Definiowanie cen i terminów ważności karnetów na zajęcia zorganizowane,
Opłaty za zniszczenia i braki osprzętu.
Obsługa programu







Logowanie kasjerów w celu identyfikacji wykonywanych czynności,
Możliwość logowania do systemu za pomocą hasła lub karty operatorskiej,
Dodawanie, usuwanie i zmiana operatorów,
Zróżnicowanie poziomów uprawnień dla operatorów systemu,
Zmiany i korekta w programie dostępne tylko dla wyżej wymienionych osób,
Kontrola ilości osób przebywających na obiekcie z uwzględnieniem stref,
Kontrola czasu pobytu wprowadzonych na obiekt pasków,




Wprowadzanie osób z rachunku grupowego na strefę niepłatną,
Wprowadzanie i modyfikacja dostępnych pasków transponderowych,
Obsługa kaucji,
Na stanowiskach kasowych stosowany jest system Windows podczas gdy baza danych operuje
w środowisku Windows Server 2008. Stanowi to idealne połączenie niezawodności z
uniwersalnością. Osoby pracujące na kasach mogą używać aplikacji biurowych bez zmiany
systemu operacyjnego (jak to ma miejsce w przypadku obsługi przez terminale),
 Replikacja danych między obiektami. Jest to dwukierunkowe rozprowadzanie danych,
zarówno od serwera, jak i od klientów, które mogły być również przeprowadzone bez
połączenia pomiędzy serwerami.
Sprzedaż wejścia na obiekt









Powiązanie z paskiem transponderowym.
Wydawanie paska za pomocą czytnika lub po wpisaniu kodu.
Możliwość zwrotu paska z rachunku grupowego.
Wybieranie rodzaju klienta - ulgowe, normalne, rodzinne itp.
Wybieranie rodzaju płatności - gotówka, przelew, karnet itd.
Wpuszczanie wielu osób na jeden rachunek.
Wpuszczanie wielu osób na jeden pasek.
Szybkie wpuszczanie osób na zdefiniowane rodzaje wejść.
Możliwość wypożyczania asortymentu podczas wydawania paska klientowi i rozliczania
wypożyczalni wraz z rozliczeniem rachunku.
 Możliwość bezgotówkowego korzystania z dodatkowych usług (bar, zjeżdżalnia,…) które
będą rozliczane w kasie podczas wyjścia.
Rozliczanie klienta za pomocą paska transponderowego
 Zmiana statusów na liście pasków: aktywny, używany, nieaktywny.
 Przedstawienie szczegółów rozliczenia: czasu i miejsca pobytu, dodatkowych usług, jak bar,
zjeżdżalnia, wypożyczony sprzęt.
 Zbiorowe rozliczenie wszystkich usług zarejestrowanych na pasku.
 Rozliczanie wejść grupowych (z jednego rachunku) jednym paskiem transponderowym.
 Drukowanie paragonu po opłaceniu pobytu (po zamknięciu rachunku).
 Możliwość drukowania dodatkowego potwierdzenia podczas rozliczenia, jak też w razie
potrzeby w każdej chwili.
 Możliwość wglądu na listę dokumentów sprzedaży: rachunki, faktury.
 Wydruk faktu VAT na drukarce fiskalnej
 Możliwość wykonania storna rachunku.
 W przypadku braku środków na koncie, możliwość automatycznego uzupełnienia salda
podczas rozliczenia wejścia na kartę.
Rozliczenia klienta bez użycia paska transponderowego
 Wyświetlenie listy otwartych rachunków – możliwość rozliczenia z tego poziomu,
 Możliwość rozliczenia paska z poziomu listy pasków będących w użyciu,
 Zidentyfikowanie numeru paska w celu rozliczenia.
Obsługa kart klienckich
 Prowadzenie ilościowo - wartościowej ewidencji kart klienckich w systemie.
 Zakładanie, likwidacja i edycja kont klientów.

























Powiązanie konta z kartą transponderową.
Możliwość przypisania więcej niż jednej karty do jednego konta.
Możliwość przypisania fotografii do konta i do karty.
Możliwość usuwania karty z konta.
Możliwość zidentyfikowania klienta w przypadku zagubienia, bądź zniszczenia karty, środki na
koncie nie przepadają.
Wypłata gotówki z konta klientów.
Wpłata za pomocą bezgotówkowych form płatności, jak przelew, umowa,..
Wydruk potwierdzenia wpłaty i wypłaty z konta KP i KW.
Przesunięcie sald między dwoma kontami.
Przedstawienie i wydruk historii obrotów i zakupów kont.
Pełna ewidencja 3 różnych sald na kontach klienckich (3 stawki VAT na jednym koncie).
Kontrola ważności konta oraz ilości środków posiadanych na koncie podczas wejścia.
Możliwość przypisania różnych upustów indywidualnie do każdego konta.
Możliwość ustawiania czasu ważności kont indywidualnie lub z konfiguracji.
Sprawdzanie stanu konta za pomocą czytnika lub wpisanego numeru karnetu.
Możliwość usuwania operacji z konta.
Funkcja zerowania wartości na "nieważnych" kontach.
Możliwość odwrócenia zerowania stanów kont.
Wydruki raportów z zerowań kont.
Możliwość pobierania i wypłacania kaucji za kartę i wykonania zestawienia przepływu kwot
kaucyjnych.
Obsługa zapłat, jako potwierdzenia wpływu środków za pomocą przelewu, bądź umowy.
Szacowanie wartości sald na kontach o stały procent, o stała kwotę, na stałą kwotę.
Możliwość sprawdzania stanu konta w programie, za pomocą czytnika, jak również za pomocą
Internetu.
Zaawansowane opcje personalizacji kart i kont - możliwość połączenia karty oraz konta ze
zdjęciem klienta,
Obsługa kaucji za kartę kliencką.
Obsługa karnetów
 Możliwość sprzedaży karnetu Open - upoważniającego do nieograniczonej liczby wejść w
zdefiniowanej liczbie dni ważności karnetu. .
 Możliwość sprzedaży karnetu Wszystkie zajęcia z grupy - upoważniającego do wejścia na
obiekt w zdefiniowanym czasie ujętym w planie zajęć dla danej grupy, np. kursy nauki
pływania.
 Możliwość sprzedaży karnetu Kilka zajęć z grupy - upoważniający do wejścia na obiekt w
wykupionym jednostkowym lub kilkukrotnym czasie ujętym w planie zajęć dla danej grupy np.
pojedyncze zajęcia z aerobików.
 Możliwość przypisania karnetu do karty klienckiej.
 Kontrola czasu pobytu klienta z wykupionym karnetem na obiekcie, w przypadku
przekroczenia czasu ujętego w planie możliwość naliczania odpłatności wg cennika.
 Możliwość sprawdzania "obecności" klienta na wykupionych zajęciach,
 Obsługa kaucji za karnet.
Obsługa rezerwacji usług obiektu
 Możliwość operowania na zasobach obiektu.
 Możliwość zdefiniowania czasu pracy pracowników.
 Możliwość zdefiniowania zabiegów, masaży - pracownikom do których wykonywania mają
uprawnienia.
 Możliwość zdefiniowania ilości osób, mogących jednocześnie przebywać na strefie/gabinecie
w którym dokonywany jest zabieg.
 Możliwość graficznego rejestrowania w Kalendarzu rezerwacji - zarezerwowanych usług, z
możliwością wyboru zdefiniowanej strefy, oraz osoby wykonującej zabieg.
 Możliwość rezerwacji w wolnym terminie.
 Możliwość rezerwacji cyklicznej.
 Kontrolowanie zajętości stref, czasu pracy osoby wykonującej zabieg.
 Możliwość rejestrowania rezerwacji na koncie klienckim.
 Możliwość dopisywania zrealizowanej usługi do rachunku z poziomu okna Kalendarz
rezerwacji.
 Możliwość drukowania raportów rezerwacji w dowolnym przedziale czasowym.
Obsługa rezerwacji internetowych
 Identyfikacja osób rezerwujących usługi.
 Możliwość założenia Użytkownika internetowego, upoważniającego do rezerwcji
rejestrowanej na posiadanym już koncie klienckim.
 Możliwość założenia nowego konta klienckiego podczas pierwszej rezerwacji.
 Możliwość opłacenia rezerwacji internetowej z poziomu kartoteki Rezerwacje internetowe.
Wystawianie faktur










Przeniesienie danych z rozliczenia klienta do faktury,
Możliwość edycji przeniesionych danych,
Wystawianie faktur nie powiązanych z dokumentem sprzedaży,
Wystawianie faktur powiązanych z jednym lub kilkoma dokumentami sprzedaży,
Dodawanie, usuwanie z bazy klientów i kontrahentów,
Dodawanie, usuwanie z bazy towarów i usług,
Automatyczne wystawianie faktur za zbiorowe i występujące okresowo usługi,
Wystawianie korekt do faktur,
Wystawianie duplikatów faktur,
Drukowanie faktur wystawionych w formie graficznej i tekstowej w zależności od
konfiguracji,
 Przeszukiwanie faktur według różnych kluczy,
 Raport sprzedaży z faktur VAT.
Sprzedaż ręczna





Sprzedaż towarów i usług bez naliczania czasu na różne formy płatności.
Możliwość grupowania towarów i usług.
Możliwość wprowadzania towarów do magazynu.
Sprzedaż asortymentu jako specyficznego rodzaju usługi – karnet.
Wprowadzanie asortymentu do wypożyczalni i ewidencja stanu wypożyczanego sprzętu.
Obsługa magazynów
 Utrzymanie kontroli nad bieżącym stanem magazynu oraz działaniami, które na ten stan
wpływają.
 Zarządzanie kartoteką towarów.
 Wystawianie i drukowanie różnego rodzaju dokumentów magazynowych: PZ, WZ, RW, ZZ,
MM, RA.
 Sporządzanie podstawowych zestawień magazynowych, jak: historia asortymentu, stany
magazynowe, zestawienia dokumentów magazynowych, ruchy towarów, kontrola zapasów
towarów.
Rozliczanie kasjerów - raporty





Informacja o stanie gotówki kasjera w danej chwili.
Rozdział na wpłaty gotówkowe, przelewem i z karnetów.
Rozdzielenie na kaucje i pobrane dopłaty.
Rozdzielenie rozliczenia przy pracy wielostanowiskowej.
Informacja o czasie pobytu klienta i pobranej przez kasjera kwocie.
Raporty i statystyki
System oprócz rozbudowanych zestawień kasjerskich i sprzedaży posiada raporty statystyczne np.:
 Około 40 różnych zestawień z filtrowaniem według wielu parametrów z możliwością eksportu
do programów kalkulacyjnych np. Excel.
 Średnie czasy pobytu dla wszystkich typów klientów w godzinowym przedziale czasu i w
danym okresie między datami.
 Raporty ilości osób dla wszystkich typów klientów w godzinowym przedziale czasu i w
danym okresie między datami oraz w rozbiciu na kontrahenta, konto klienckie czy daną
usługę.
 Raporty ilości obrotów dla wszystkich typów klientów w godzinowym przedziale czasu
i w danym okresie między datami oraz w rozbiciu na kontrahenta, konto klienckie
czy daną usługę.
 Raporty statystyczne ukazujące aktualną dzienną, godzinową, statystykę i oraz zbiorcze
zestawienia.
 Różne rodzaje raportów VAT: sprzedaży VAT, rejestr sprzedaży, rejestr sprzedaży od brutto,
rejestr sprzedaży faktur VAT,
 Raporty dotyczące kont klienckich; stanów kont, obrotów, rozrachunków,
 Zestawienia dotyczące kart klienckich; ruchu kaucji, operacji na karych, ilości kart z
podziałem na ich aktualny status.
 Możliwość zapisu raportów do pliku tekstowego.
 Możliwość importu i eksportu danych raportu do programu CDN.
Wielopodmiotowość
 Funkcjonalność wielopodmiotowości pozwalająca na analizę sprzedaży kilku podmiotów
gospodarczych współdzielących pomieszczenia Obiektu.
 Wspólna platforma rozliczeń, raportowania, zestawień sprzedażowych oraz spółdzielona baza
danych pozwalająca na dokładne określenie miejsc generowania poszczególnych części
przychodu obiektu, dokładne rozliczenie z najemcami pomieszczeń oraz organizowanie akcji
marketingowych we współpracy z partnerami. Obsługa wielu podmiotów gospodarczych musi
się odbywać automatycznie, bez częstego definiowania przepływów pieniężnych.
System wyświetlanie informacji oraz prezentacja materiałów reklamowych




system umożliwia dotarcie do odbiorców z dowolną treścią, przekazem i informacją za
pomocą ekranu telewizyjnego,
treści na nim wyświetlane muszą być dowolnie modyfikowane przez administratora programu,
kompatybilność z urządzeniami mobilnymi - dzięki czemu można sterować systemem za
pomocą domowego komputera, tabletu, telefonu komórkowego,
uniwersalność zastosowania - może być wykorzystany do przekazywania treści reklamowych i
promocyjnych, ale także do prezentacji towaru, informowania, przypominania,










































dodawanie multimediów do biblioteki,
nadawanie multimediom efektów,
podstawowe konfigurowanie treści,
grupowanie zasobów,
listowanie i filtrowanie zasobów,
możliwość dodania zasobów dostępnych w obrębie sieci komputerowej,
obsługa mediów w FullHD,
możliwość zastosowania dowolnego rozszerzenia pliku multimedialnego,
podgląd zasobów,
dowolność definiowania rozdzielczości ekranów,
dowolność podziału ekranów na kanały,
możliwość nakładania kanałów,
opcje dostosowania pozycji i rozmiaru kanału na ekranie,
edycja właściwości kompozycji,
zapisanie dowolnej ilości gotowych kompozycji,
dopisywanie dowolnego zasobu do dowolnego kanału,
definiowanie listy kompozycji,
definiowanie czasu zmiany kompozycji,
definiowanie zmiany kompozycji w odniesieniu do danego kanału,
definiowanie kolejności wyświetleń,
uzależnianie wyświetlanej kompozycji od dnia tygodnia, pory dnia, godziny, kalendarza,
ustalanie przedziałów czasowych wyświetleń,
podgląd harmonogramu "na taśmie",
możliwość tworzenia dowolnej ilości harmonogramów,
grupowanie odtwarzaczy,
podgląd stanu podłączenia odtwarzacza,
automatyczny restart odtwarzacza,
definiowanie grup monitorów,
przypisywanie harmonogramu do jednego odtwarzacza,
lub do grupy odtwarzaczy,
podstawowe informacje techniczne o odtwarzaczu,
definiowanie użytkowników,
przypisywanie uprawnień,
edycja i modyfikacja użytkowników,
grupowanie użytkowników,
obsługa tablic diodowych,
obsługa kamer IP,
łączenie z Web Service'ami,
pobieranie treści RSS z internetu,
w systemie uwzględnić wyświetlanie informacji z czujników zainstalowanych w WCRS
Aquasfera o zajętości basenów. Pozwoli to na przekazywanie aktualnych informacji z jednego
obiektu na drugi (np. na WCRS Aquasfera będzie wyświetlany stan zajętości i dostępności
sprzętu do wypożyczenia a na CRiR Krzywe będą wyświetlane informacje o zajętości basenów
WCRS Aquasfera),
system musi wyświetlać informacje zarówno w Aquasferze jak i nad Jeziorem Krzywym i być
zarządzany z jednego miejsca oraz dowolnie konfigurowany,
system musi posiadać funkcję oszczędzania energii.
5.1.10. Instalowanie urządzeń teletechnicznych
Urządzenia teletechniczne instalować zgodnie z rozmieszczeniem na rzutach i o parametrach wybranych typów
nie gorszych niż przyjęto w projekcie:
Serwer systemu ESOK
Przewiduje się wykorzystanie serwera jako serwer bazy danych i oprogramowania ESOK oraz jako serwer
bazodanowy do gromadzenia danych obiektu.
System operacyjny Windows Server 2012 dla min. 10 użytkowników.
Minimalne wymagania sprzętowe newralgicznych elementów systemu
Szafa systemu ESOK
Wysokość wewnętrzna42 U
Wysokość1971 mm
Szerokość600 mm
Głębokość1000 mm
Masa netto101 kg
Dodatkowe informacje
możliwość montażu drzwi jako lewo i prawo stronnych
możliwość zdjęcia osłony bocznej i tylnej
trzy pary szyn montażowych (regulowanych)
duża głębokość szafy zapewnia możliwość montażu większości serwerów
KolorGrafitowy
Panel wentylacyjny4x wentylator z termostatem
Zaślepka filtrującaTAK
Panel z wieszakiemTAK
Półka mocowana w 4
punktach
TAK
Patch PanelTAK
Serwer systemu ESOK oraz systemu wyświetlania informacji (plus serwer backapowy)
Typ obudowy serweraRack (1U)
Ilość zainstalowanych procesorów2 szt.
Maksymalna ilość procesorów2 szt.
Typ zainstalowanego procesoraIntel Xeon /Six-Core/
Kod procesoraE5-2420
Częstotliwość procesora
1,9 GHz
2,4 GHz
Częstotliwość szyny QPI/DMI7,2 GT/s
Pojemność pamięci cache [L3]15 MB
Technologia HyperthreadingTak
Ilość zainstalowanych dysków3 szt.
Maksymalna ilość dysków4 szt.
Pojemność zainstalowanego dysku
300 GB
300 GB
300 GB
Typ zainstalowanego dyskuSAS 2.0 (6Gbit)
Sterownik macierzyPERC H710 Integrated RAID Controller, 512MB NV Cache
Pojemność zainstalowanej pamięci16 GB
Maksymalna pojemność pamięci192 GB
Rodzaj zainstalowanej pamięciDDR3
Typ pamięciLow Voltage
Częstotliwość szyny pamięci1333 MHz
Ilość banków pamięci12 szt.
Ilość wolnych banków pamięci10 szt.
Elementy Hot-Swap
Dyski twarde
Zasilacze
Dodatkowe informacje n/t slotów PCI1 x slot PCI-E 8x (low-profile) [8x mechanicznie, 4x elektrycznie]
Karta sieciowa2 x 10/100/1000 Mbit/s
Ilość wolnych kieszeni 3,5 (zewnętrznych) 1 szt.
Napędy wbudowane (zainstalowane)DVD±RW
Interfejsy5 x USB 2.0
Ilość zasilaczy2 szt.
Moc zasilacza (zasilaczy)550 Wat
Oprogramowanie w zestawieiDRAC7 Express
6 slotów DIMM na procesor
300GB SAS 6Gb/s 10tys.obr./min 2,5-calowy hybr. HDD Hot Plug w klatce
3,5 cal
iDRAC7 Express
Zestaw komputerowy PC kasowy oraz laptop do obsługi kasowo - administracyjnej
Minimalne wymagania komputera PC:
Typ obudowy komputeraMini Tower
Nazwa rodziny produktówOptiPlex 3010
Typ zainstalowanego procesoraIntel Core i3
Kod procesorai3-3220
Częstotliwość procesora3,3 GHz
Częstotliwość szyny QPI/DMI5 GT/s
Technologia Intel vPronie
Pojemność zainstalowanego dysku500 GB
Zainstalowane sterowniki dysków4 x SATA
Pojemność zainstalowanej pamięci4096 MB
Maksymalna pojemność pamięci8192 MB
Typ pamięciNon-ECC
Producent chipsetu zainstalowanej płyty głównejIntel
Typ zainstalowanego chipsetuH61
Zintegrowana karta graficznaTak
Typ zintegrowanej karty graficznejIntel HD Graphics 2500
Zintegrowana karta dźwiękowaTak
Zintegrowana karta sieciowaTak
Typ zintegrowanej karty sieciowej10/100/1000 Mbit/s
Ilość slotów PCI-E 1x3 szt.
Ilość wolnych slotów PCI-E 1x3 szt.
Dodatkowe informacje n/t slotów PCI
1 x slot PCI-E 16x (standard)
Ilość wolnych kieszeni 3,5 (wewnętrznych)1 szt.
Ilość wolnych kieszeni 5,25 (zewnętrznych)1 szt.
Interfejsy
1 x 15-stykowe D-Sub (wyjście na monitor)
1 x HDMI (wyjście)
8 x USB 2.0
1 x RJ-45 (LAN)
1 x wyjście słuchawkowe (na froncie obudowy)
1 x wejście na mikrofon (na froncie obudowy)
1 x wejście na mikrofon
1 x wejście liniowe
1 x wyjście liniowe
Dodatkowe informacje o portach USB 2.0/3.0
6 x USB 2.0 (tylny panel)
2 x USB 2.0 (przedni panel)
Napędy wbudowane (zainstalowane)DVD±RW Super Multi (+ DVD-RAM) Dual Layer
Typ PFC (Power Factor Correction)aktywny
System operacyjnyMicrosoft Windows 7 Professional PL 64-bit
Minimalne wymagania laptopa:
Klasa procesoraIntel Core i7 Mobile
Kod procesorai7-4700QM
Prędkość procesora
2,4 GHz
3,4 GHz
Pojemność pamięci podręcznej6 MB
Technologia HyperthreadingTak
Technologia Intel Wireless Display (WiDi)brak danych
Pojemność dysku (HDD)
750 GB
64 GB
Rodzaj dysku
Standardowy (nośnik magnetyczny)
SSD |Solid State Disc| (pamięć FLASH)
Zainstalowana pamięć8 GB
Rodzaj pamięciDDR III
Maksymalna wielkość pamięci16 GB
Przekątna ekranu LCD14 cali
Typ ekranuTFT HD [LED] AntiGlare
Maksymalna rozdzielczość LCD1366 x 768
Typ karty graficznejNVIDIA GeForce GTX 765M
Zainstalowana pamięć wideo2048 MB
Karta dźwiękowaDolby Home Theater
Napędy wbudowane (zainstalowane)DVD±RW
Typ gniazda rozszerzeńBrak
Urządzenia wskazująceTouchPad
Klawiatura numerycznaNie
Rodzaj bateriiLi-Ion (6 Cells)
Złącza zewn.1 x HDMI
1x DC-In (wejście zasilania)
1x RJ-45 (LAN)
2x USB 3.0
1x USB 3.0 - Sleep-and-Charge
1 x mini DisplayPort
1x combo audio (mikrofon/słuchawki)
1x Line In (wejście mikrofonu)
1x Line Out (headphones)
1x Kensington Lock konektor
Bezprzewodowa karta sieciowaTak
Typ bezprzewodowej karty sieciowejIEEE 802.11b/g/n
BluetoothTak
Zainstalowany moduł WWAN/3GNie
IR (podczerwień)Nie
Czytnik kart pamięciTak
Typy odczytywanych kart pamięciSecureDigital Card
Wyposażenie standardowe
Kamera internetowa
Mikrofon
Głośniki stereo
Podświetlana klawiatura
Zainstalowany system operacyjnyMicrosoft Windows 8 64-bit
Szerokość334,98 mm
Głębokość258,35 mm
Wysokość
40,1 mm
41,7 mm
Masa netto2,774 kg
KolorCzarny
Dodatkowe informacjeSystem Audio Klipsch
Monitor LCD do obsługi kasowej oraz zarządzania ESOK
Format ekranu monitorapanoramiczny
Przekątna ekranu23,6 cali
Wielkość plamki0,272 mm
Typ panela LCDTFT TN
Technologia podświetleniaLED
Obsługa technologii 3DNie
Nakładka dotykowa na ekranTak
Zalecana rozdzielczość obrazu1920 x 1080 pikseli
Widoczny obszar ekranu521 x 293 mm
Częstotliwość odchylania poziomego24-82 kHz
Częstotliwość odchylenia pionowego55-76 Hz
Czas reakcji matrycy
2 ms
5 ms
Jasność300 cd/m2
Kontrast
1000:1
5000000:1
Kąt widzenia poziomy170 stopni
Kąt widzenia pionowy160 stopni
Liczba wyświetlanych kolorów16,7 mln
Certyfikaty
CE
TUV/Bauart
VCCI-B
CU
PSE
Regulacja cyfrowa (OSD)Tak
GłośnikiTak
Ilość wbudowanych głośników2 szt.
Moc głośnika2 Wat
MikrofonNie
Złącza wejściowe
2 x HDMI
DVI-D
15-stykowe D-Sub
Pozostałe złącza
1 x wyjście słuchawkowe (stereo mini-jack)
1 x wejście audio (stereo mini-jack)
1 x USB 2.0 (typ B)
Wbudowany zasilaczTak
Pobór mocy (praca/spoczynek)24/0,5 Wat
Możliwość pochylenia panela (tilt)Tak
Regulacja wysokości monitora (height adjustment)Nie
Obrotowa podstawa monitora (swivel)Nie
Panel obrotowy (pivot)Nie
Montaż na ścianie (VESA)100 x 100 mm
Możliwość zabezpieczenia (Kensington)Tak
Szerokość556 mm
Wysokość403,5 mm
Masa netto5,6 kg
Kolor obudowyCzarny
Kontrast: 5000000:1 (dynamiczny)
Kontrast: 1000:1 (typowy)
Czas reakcji matrycy: 2ms (grey-to-grey)
Czas reakcji matrycy: 5ms (black-to-black)
Punkt dostępowy wewnętrzny
Architektura sieci LANWireless IEEE 802.11n
Typ urządzeniapunkt dostępowy
Przeznaczenie.Sieci bezprzewodowe
Port LAN1x 10/100/1000BaseT (RJ45)
Typ złącza anteny zewnętrznejBrak
Moc wbudowanej anteny2 dBi
Maksymalna moc nadajnika dla 802.11b17 dBm
Maksymalna moc nadajnika dla 802.11g13 dBm
Maksymalna moc nadajnika dla 802.11n13 dBm
Szyfrowanie
WEP - Wired Equivalent Privacy
WPA - Wi-Fi Protected Access
WPA2
Dostępne szybkości transmisji300 Mb/s
Tryb pracy
punkt dostępowy
Client bridge
WDS repeater bridge
Częstotliwość
2.4 GHz
5 GHz
ModulacjaOFDM - Orthogonal Frequency Division Multiplexing
Obsługiwane protokoły i standardy
IEEE 802.11n - Wireless LAN 300Mbps, 2.4GHz
IEEE 802.11n - Wireless LAN 300Mbps, 5Ghz
IEEE 802.11g - Wireless LAN 54Mbps, 2.4GHz
IEEE 802.11b - Wireless LAN 11Mbps, 2.4GHz
IEEE 802.3 - 10BaseT
IEEE 802.3u - 100BaseFX
IEEE 802.1Q - Virtual LANs
IEEE 802.11i
IEEE 802.11e Quality of Service (Voice over WiFi IP, Streaming
Multimedia,..)
IPv4
IPv6
IEEE 802.1x - Network Login
RADIUS - zdalne uwierzytelnianie użytkowników
HTTP - Hypertext Transfer Protocol
HTTPS - Hypertext Transfer Protocol Secure
Telnet
SSH - Secure Shall
SNMPv3 - Simple Network Management Protocol ver. 3
NTP - Network Time Protocol
WMM (Wi-Fi Multimedia)
DHCP Client - Dynamic Host Configuration Protocol Client
Bonjour
zarządzanie przez przeglądarkę WWW
WDS - Wireless Distributed System
Szerokość169,08 mm
Wysokość35 mm
Masa netto0,275 kg
Punkt dostępowy zewnętrzny
Architektura sieci LAN
Wireless IEEE 802.11g
Wireless IEEE 802.11b
Typ urządzeniapunkt dostępowy
Przeznaczenie.Sieci bezprzewodowe
Port LAN1x 10/100BaseTX (RJ45)
Typ złącza anteny zewnętrznejRP-SMA
Moc wbudowanej anteny10 dBi
Maksymalna moc nadajnika dla
802.11b
20 dBm
Maksymalna moc nadajnika dla
802.11g
20 dBm
Szyfrowaniebrak danych
Dostępne szybkości transmisji54 Mb/s
Tryb pracy
punkt dostępowy
klient bezprzewodowy
WDS repeater bridge
Repeater
Częstotliwość2.4 - 2.4835 GHz
Modulacja
OFDM - Orthogonal Frequency Division Multiplexing
DSSS - Direct Sequence Spread Spectrum
HTTP
SSH - Secure Shall
SNMP - Simple Network Management Protocol
Telnet
Szerokość210 mm
Wysokość32 mm
Głębokość100 mm
Clear Signal - funkcja eliminowania szumów
obudowa odporna na warunki klimatyczne IP65
4MB Flash
16MB DRAM
Watchdog - izolacja klientów
Wbudowana antena panelowa10dBi - kąt nachylenia: 70" poziome, 38" pionowe
9 Wireless Operation Modes: AP, Client, Bridge, Repeater, WISP Router, AP
Router
Switch systemu ESOK – serwerownia główna budynek E obszar A
Architektura sieci LANGigabitEthernet
SmartSwitch (WEB Managed)Tak
Liczba portów 1000BaseT (RJ45)16 szt.
Liczba gniazd MiniGBIC (SFP)2 szt.
Zarządzanie, monitorowanie i konfiguracjazarządzanie przez przeglądarkę WWW
Protokoły uwierzytelniania i kontroli
dostępu
MD5
QoS - Quality of Service (kontrola jakość usług i przepustowości)
IEEE 802.1p - Priority
DSCP - DiffServ Code Point
IEEE 802.1x - Network Login (Port-based Access Control)
IEEE 802.1x - Network Login (MAC-based Access Control)
Jumbo frame support
auto MDI/MDI-X
IEEE 802.3ad - Link Aggregation Control Protocol
IEEE 802.1D - Spanning Tree
IGMP (v. 1, 2) Snooping
Rozmiar tablicy adresów MAC8000
Algorytm przełączaniaStore-and-Forward
Prędkość magistrali wew.52 Gb/s
Przepustowość38,69
Warstwa przełączania2
Możliwość łączenia w stosNie
Typ obudowy1U Rack
Wyposażenie standardowezestaw do montażu w szafie rack 19"
Dodatkowe funkcjeport mirroring - przekierowanie informacji o ruchu na wskazany port
Szerokość440 mm
Wysokość44 mm
Głębokość257 mm
Switch systemu ESOK dla budynków obszar A budynek D, F obszar D budynek D1.
dostępu
MD5
Jumbo frame support
auto MDI/MDI-X
Prędkość magistrali wew.36
Możliwość łączenia w stosTak
Typ obudowy1U Rack
Szerokość440,6 mm
Wysokość44,32 mm
Moduł wyświetlania informacji oraz reklam
Telewizor wodoodporny zewnętrzny o poniższych parametrach:
Opis:
Wysoka jakość ekranu: High bright, LED backlight panel
Wzmocniona obudowa ekranu
Zewnętrzne wodoodporne głośniki
Powłoka antyrefleksyjna daje możliwość użytkowanie przy dużym nasłonecznieniu
Pogodo-odporna i pyłoodporna obudowa wraz z wodoodpornym wentylatorem
Wysoki standard wodoodporności – doskonale spisują się na zewnątrz jak i wewnątrz m.in. jachty, tarasy,
ogródki,
baseny, salony SPA, skwery, stadiony, hotele, jako reklama na pojazdach itp.
Standard montażu VESA 200
Utwardzana Szyba przednia
Uchwyt ścienny w zestawie
Pilot
Obudowa w kolorze - ciemny grafit
Dane techniczne:
Panel: 52" TFT LCD (16:9)
Rozdzielczość: 1920x1080p
Jasność: 500 cmd/m2
Kontrast 10000:1
Czas reakcji: 6ms
Wodoodporność: IP66
Temperatura pracy: -20 do +46 (Co)
Wilgotność pracy 10%-90%
Temperatura przechowywania:
-20 do +60 (Co)
Jasność: 1800cd/m2
Kąt widzenia: H:170 V:160
Zasilanie: 100-240V
Tuner Naziemny: analogowy i cyfrowy DVBT
Formaty odczytu: MPEG 1-4
Sterowanie: IR, RS232, WiFi (opcja)
Wyjścia multimedialne: USB
Wyjście sygnałowe: VGA / AV-Video / HDMI
Wymiary panelu LCD z ramą: 1470 x 1000 x 233 [mm]
Wymiary panelu LCD: 1329 x 827 x 97 [mm]
Wejścia/Wyjścia:
1 x VGA
1 x AV- Video/RCA
1 x HDMI
1 x USB
1 x Component
1 x RF (antena naziemna)
1 x S-video
1 x Audio L/R in/out(12W)
1 x USB
1 x RS232
W zestawie:
TV LCD w wodo i pyło-odpornej obudowie
Pilot
Kable instalacyjne
Instrukcja obsługi
Uchwyt ścienny
Słup pod moduł wyświetlania informacji
Fundament betonowy B20 wymiary wys.xgł.xszer. 2,0m x 1,5m x 1,0m z przepustem kablowym fi 50,
Konstrukcja stalowa słupa w formie kratownicy z rur fi 50/3 wysokość do dolnej podstawy monitora 2,5m,
daszek przeciwsłoneczny nad monitorem,
Wszystkie element metalowe konstrukcji ocynkowane galwanicznie,
Końcówki rur zaślepione w sposób uniemożliwiający dostęp wody, również w miejscu wyprowadzenia kabla
zasilającego i światłowodu,
Mocowanie panela wyświetlającego informacje uniemożliwiające przy użyciu standardowych kluczy i
narzędzi jego demontaż. Zastosowanie śrób z nietypowym zakończeniem oraz ich osłonięcie,
Za monitorem zainstalowana szafka elektryczna z wszystkimi elementami niezbędnymi do prawidłowej pracy
monitora: gnazda elektryczne, zasilacz konwertera HDMI, konwerter HDMI, tacka spawów światłowodowych
itp. obudowa szafki IP66.
W przypadku dwóch lokalizacji dla telebimów pod wynajem wybudować tylko fundamenty oraz szafki w
wykonaniu doziemnym z identycznym wyposażeniem jak dla szafek nasłupowych,
Konwerter HDMI na światłowód – wersja telebimu wolnostojąca
Konwerter to nadajnik i odbiornik do przesyłu sygnału HDMI po światłowodzie jednomodowym do 20km.
Technologia kodowania wideo - M-JPEG
Transmisja poprzez pojedyncze włokno światłowodowe na odległość do 20km sygnału w standardzie 1080p
Obsługa Full HD:
- wejście HDMI: 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz,
1080p@50/60Hz
- wyjście HDMI: 480p@60Hz; 576p@50Hz; 720p@50/60Hz; 1080p@50/60Hz
Częstotliwość IR: 38kHz
Diody LED oznaczające tryb i stan pracy urządzenia oraz stan sygnału
Obsługiwany format audio: Dolby Digital plus, 7.1 LPCM, Dolby TrueHD, DTS Master
każdy port obsługuje wejścia HDMI lub DVI
Typ światłowodu: SMF - Single Mode Fiber, światłowód jednomodowy
Długość fali optycznej: 1310nm
Moc optyczna wyjściowa: ≥ -11dBm
Czułość optyczna odbiornika: ≤ -32dBm
Zasilanie: Zasilacz DC 5V/2A
Prędkość transmisji TMDS: 10,2Gbps
HDMI 1.3b zgodne z HDCP
Ochrona ESD
Pobór mocy: 5W
Rozmiary: 130x85x24mm
Konwerter HDMI na skrętkę – wersja telebimu na budynku E
Maksymalny dystans transmisji 100m
Obsługiwana wersja HDMI 1.4
Rozdzielczości 1080p/1080i/720p/576p/576i/480p/480i, 3D, 4K×2K
Obsługiwany format kolorow video 24?/30bit/36bit/48bit
Obsługiwane formaty audio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
Max transmisja danych 10.2Gbps
Sygnał input/output TMDS 0.5~1.5Vp-p (TMDS)
Temperatura pracy 0~55 st. C
Wilgotność (niekondensująca) 0~95%
(MTBF) >30000hrs
Komputer PC do wyświetlania informacji oraz reklam
Typ obudowy komputeraMini Tower
Nazwa rodziny produktówOptiPlex 3010
Typ pamięciNon-ECC
Typ zainstalowanego chipsetuH61
Zintegrowana karta graficznaNie
Typ zainstalowanej karty graficznejGeForce GTX 560 Multiview
Interfejsy
1 x 15-stykowe D-Sub (wyjście na monitor)
1 x HDMI (wyjście)
8 x USB 2.0
1 x RJ-45 (LAN)
Ze względu na połączenie dwóch obiektów tj. WCRS Aquasfera i CSiR Krzywe należy dodatkowo uwzględnić
następujące elementy systemowe dla prezentacji obrazu:

Aquasfera wyposażona zostanie dla systemu wyświetlania informacji i reklam w 9 dodatkowych sztuk
komputerów EB1503-B042E przeznaczonych do wyświetlania informacji na istniejących telebimach
reklamowych. Komputery zostaną zainstalowane przy monitorach reklamowych w WCRS Aquasfera,
wpięte w odrębną sieć LAN i przez routery VPN połączone z systemem wyświetlania informacji w
CRiS Krzywe. Pozwoli to stworzyć jednolity system informacyjno-reklamowy dla dwóch obiektów tj.
CRiS Krzywe i WCRS Aquasfera zarządzany z jednego miejsca,
Minimalne wymagania urządzeń
Router dostępowy
Porty WAN1x 10/100BaseTX (RJ45)
Porty LAN4x 10/100BaseTX (RJ45)
Zarządzanie, monitorowanie i konfiguracja
Syslog - Security Issues in Network Event Logging
zarządzanie przez przeglądarkę WWW
Obsługiwane protokoły routingu
ruting statyczny
RIP v1 - Routing Information Protocol ver. 1
DHCP Server - Dynamic Host Configuration Protocol Server
DHCPv6
IPv4
IPv6
PPPoE - Point-to-Point Protocol over Ethernet
PPTP - Point to Point Tunneling Protocol
DNS - Domain Name System
DynDNS - Dynamic Domain Name System
IGMP - Internet Group Management Protocol
NAT - Network Address Translation
PAT - Port Address Translation
NAPT - Network Address/Port Translation
SIP - Session Initiation Protocol
ICMPv6
DMZ - Demilitarized Zone
Bonjour
WDS - Wireless Distributed System
dostępu
ACL bazujący na adresach IP i typie protokołu
ACL bazujący na adresach MAC
IEEE 802.1x - Network Login
SHA-1
Obsługiwane protokoły VPN
L2TP pass-trough
IPSec pass-trough
PPTP pass-trough
Liczba kanałów IPSec VPN10
Ochrona przed atakami Denial of Service
(DoS)
Denial of Service
Dodatkowe funkcje
SPI Firewall - Stateful Packet Inspection
Port forwarding
port triggering - przyporządkowywanie zakresów portów wychodzących do
przycho.
Filtrowanie URL
Obsługa WLANNie
Obsługiwane sieci WirelessLAN
IEEE 802.11n - Wireless LAN 300Mbps, 2.4GHz
IEEE 802.11g - Wireless LAN 54Mbps, 2.4GHz
IEEE 802.11b - Wireless LAN 11Mbps, 2.4GHz
Maksymalna liczba użytkowników
(WLAN)
64
Szyfrowanie
3DES - standard szyfrowania danych (168-bit)
MD5 - algorytm uwierzytelniania (haszujący)
AES - standard szyfrowania danych
WPA2
Złącze anteny zewnętrznejNie
Wysokość150 mm
Szerokość34 mm
Głębokość150 mm
Masa netto0,5 kg
Switch do wydzielenia sieci ESOK
dostępu
MD5
Jumbo frame support
auto MDI/MDI-X
Prędkość magistrali wew.36
Możliwość łączenia w stosTak
Typ obudowy1U Rack
Szerokość440,6 mm
Wysokość44,32 mm
Masa netto2 kg
Komputer do zarządzania wyświetlania informacji oraz reklamowych
Typ obudowy komputeraDesktop
Częstotliwość procesora
3,4 GHz
3,8 GHz
Technologia Intel vProTak
Maksymalna ilość dyskówbrak danych
Typ zainstalowanego dyskuSATA III
Typ pamięciNon-ECC
Typ zainstalowanego chipsetuQ77
Zintegrowana karta graficznaNie
Typ zainstalowanej karty graficznejRadeon HD 7470M
Typ zintegrowanej karty dźwiękowejHigh Definition Audio
Typ bezprzewodowej karty sieciowejIEEE 802.11a/n
BluetoothNie
Ilość slotów AGP0 szt.
Ilość wolnych slotów AGP0 szt.
Ilość slotów PCI1 szt.
Ilość wolnych slotów PCI1 szt.
Ilość slotów PCI-X 64-bit/100MHz Non Hot Plug0 szt.
Ilość slotów PCI-X 64-bit/133MHz Non Hot Plug0 szt.
1 x slot PCI-E 16x (low-profile)
1 x slot PCI-E 16x (low-profile) [16x mechanicznie, 4x elektrycznie]
1 x slot PCI-E 1x (low-profile)
1 x slot PCI (low-profile)
Interfejsy
1 x DVI (wyjście na monitor)
1 x DisplayPort
6 x USB 2.0
4 x USB 3.0
1 x RJ-45 (LAN)
1 x Serial
Szerokość102 mm
Wysokość360 mm
Głębokość410 mm
Kolorczarno-srebrny
MiniPC do wyświetlania informacji na monitorach
Typ obudowy komputeraMini PC
Nazwa rodziny produktówEeeBox PC
Typ zainstalowanego procesoraIntel Atom
Kod procesoraD2550
Zainstalowane sterowniki dyskówbrak danych
Typ pamięcin/a
Typ zainstalowanego chipsetuNM10
Zintegrowana karta graficznaTak
Typ zainstalowanej karty graficznejGeForce 610M
Typ bezprzewodowej karty sieciowejIEEE 802.11b/g/n
BluetoothNie
Interfejsy
2 x USB 3.0
4 x USB 2.0
1 x wyjście na słuchawki
1 x eSATA
1 x HDMI (wyjście)
1 x D-Sub 15 Pin wejście Video
1 x RJ-45 (LAN)
1 x S/PDIF out(Audio jack)
Napędy wbudowane (zainstalowane)Blu-ray (BD-ROM) | DVD±RW DL
System operacyjnyMicrosoft Windows 7 Home Premium
Dołączone wyposażenieCzytnik kart pamięci
Szerokość39 mm
Wysokość193 mm
Głębokość193 mm
KolorCzarny
Czujnik prędkości wiatru oraz kierunek wiatru
Przewidziane urządzenie ma być kompletnym, autonomicznym urządzeniem mierzącym
w sposób ciągły prędkość oraz kierunek wiatru. W obudowie zamocowanej do masztu znajdują się cyfrowe
przetworniki
prędkości oraz kierunku z wyjściem w postaci 4-przewodowej linii transmisyjnej w standardzie
komunikacyjnym RS485,
protokołem Modbus RTU.
Zastosowanie wiatromierza:
czujnik w automatycznych stacjach telemetrycznych
czujnik w systemach ochrony obiektów wrażliwych na działanie wiatru (dźwigów, suwnic, kolejek linowych,
przenośników,
skoczni i wyciągów narciarskich, portów itp.);
Czujnik wpięty do systemu ESOK jako uzupełnienie dla czujników PT100 temperatury wody i powietrza.
Informacje z czujników wyświetlane w systemie wyświetlania informacji.
Identyfikatory
Elementem identyfikacji informacji na obiekcie powinno być niezawodne medium w postaci transpondera o
specyfikacji nie gorszej niż standard MIFARE®. Standard ten cechuje: unikalny numer seryjny transpondera,
częstotliwość
pracy na poziomie 13,56 MHz, zapisywalny EPROM
o pojemności 1 kilobajta, szybki czas odczytu/zapisu nie krótszy niż 100 kbit/s oraz antykolizyjność.
Zastosowanie takiego
typu transponderów otwiera szereg możliwości konfiguracyjnych i funkcjonalnych oraz bezpieczeństwa, przede
wszystkim za
zintegrowaną
w transponderze pamięć i możliwość jej zapisu. Komunikacja pomiędzy czytnikiem
a transponderem powinny być szyfrowane aby uniemożliwić klonowanie identyfikatorów.
Czytniki identyfikatorów
Czytnik RFID kasowy - Podstawowym zastosowaniem takiego czytnika jest umieszczenie go w kasie obiektu,
gdzie osoby obsługujące kasę mogą ewidencjonować płatności klient i jego identyfikację za pomocą karty
transponderowej.
Urządzenie ma małe gabaryty i nie zajmuje dużo miejsca przy stanowisku kasowym, co sprawia, że jego
użytkowanie nie jest uciążliwe dal osób pracujących w obsłudze. Urządzenie znajduje również zastosowanie w
przypadku punktów
gastronomicznych na obiektach, stanowiskach administracyjnych oraz stanowiskach ochrony obiektu.
Zastosowanie gniazda USB eliminuje użycie konwerterów przy komunikacji czytnika
z komputerem klasy PC.
Czytnik RFID bramkowy - Podstawowym zastosowaniem takiego czytnika jest umieszczenie go wewnątrz
obudowy bramki kołowrotkowej celem odczytu identyfikatora i następnie zwalniania blokady bramki.
Czytnik RFID bramkowy hermetyczny - Podstawowym zastosowaniem takiego czytnika jest umieszczenie do na
słupku wygrodzeniowym celem zwalniania bramki uchylnej.
Skaner dowodów osobistych - Podstawowym zastosowaniem skanera jest szybkie oraz łatwe odczytanie danych
osób chcących korzystać z usług obiektu.
Paski basenowe
Pasek basenowy stosowany jest do zamontowania na nim transpondera kodu dostępu jak też występuje
możliwość montażu kluczyka. Pasek ten należy do Elektronicznego Systemu Obsługi Klienta, dzięki czemu jest
możliwe rozliczenie klienta z czasu korzystania z usługi. Paski powinny składać się z kilku wymienialnych
elementów takich jak pasek z tworzywa, sprzączka, nit mocujący, transponder i brelok z numerem.
Bramka kołowrotkowa
Przewidywany jest montaż kołowrotów, których wykonanie jest rozwiązaniem trwałym i funkcjonalnym
rozwiązaniem przeznaczonym do selekcji i kontroli pieszych na terenie otwartym. Można go zainstalować w
każdym miejscu z uwzględnieniem tych o największym natężeniu ruchu, czyli: stadionów i innych obiektów
sportowych, stacji kolejowych
oraz budynków użyteczności publicznej. Obudowa bramki oraz ramiona jest wykonana ze stali nierdzewnej.
Bramka musi posiada miejsce do mocowania czytników transponderowych pod obudową z grubego tworzywa
oraz ruchome elementy boczne, co istotnie wpływa na wygląd estetyczny bramki wraz z czytnikami (czytniki nie
wystają poza obrys bramki). Bramka posiada opcję wolnego obrotu w przypadku braku zasilania.
Wymaga się aby montaż czytników RFID wykonany był w sposób wandaloodporny i estetyczny, dlatego nie
dopuszcza się montażu czytnika w obudowach z tworzywa PCV na obudowie bramki.
Ze względów bezpieczeństwa wymaga się aby przy bramkach wygrodzeniowych zamontować przyciski
wyjścia awaryjnego „wciśnij szybkę”. Przewiduje się montaż 4 szt. przycisków.
Bramka uchylna
Przewidywany jest montaż bramki uchylnej odpornej na warunki atmosferyczne,
z ramieniem o długości 120cm. Zwolnienie bramki następuje po przyłożeniu uprawnionego identyfikatora do
czytnika RFID.
5.1.10 Ochrona przepięciowa
W celu ochrony instalacji teletechnicznych przed przepięciami atmosferycznymi lub łączeniowymi zastosowane
będą ograniczniki przepięć.
W rozdzielnicy głównej przewody zasilające fazowe (pod napięciem) oraz przewód neutralny będą połączone z
urządzeniem piorunochronnym poprzez główną szynę wyrównawczą, za pomocą ograniczników przepięć I
klasy badań, przewody PE – bezpośrednio.
W rozdzielnicach lokalnych zastosowane będą ograniczniki przepięć II klasy.
Ograniczniki przepięć III klasy będą zastosowane dla konkretnych urządzeń technologicznych wymagających
takiej ochrony.
W obiekcie zastosowane będą ograniczniki przepięć o następujących parametrach:
ograniczniki I klasy
napięciowy poziom ochrony (1,2/50) <4kV
znamionowy prąd udarowy układu (10/350) 100kA
ograniczniki II klasy
napięciowy poziom ochrony <1,5kV
znamionowy prąd (8/20) 15kA
ograniczniki III klasy
napięciowy poziom ochrony <1,0kV
znamionowy prąd (8/20) 5kA
W celu zapewnienia właściwego współdziałania układu ograniczników klasy I i II należy pomiędzy tymi
układami zachować wymagane odległości (dotyczy to podrozdzielnic zlokalizowanych w pomieszczeniu
rozdzielni głównej).
Zgodnie z PN-IEC 60364-4-443:1999, znamionowe napięcie udarowe wytrzymywane urządzeń pracujących w
obiekcie powinno być nie mniejsze niż podane w w/w normie:
Kategoria IV urządzeń (rozdzielnice główne) – 6kV
Kategoria III urządzeń (rozdzielnice lokalne i obwody odbiorcze) – 4 kV
Kategoria II urządzeń (odbiorniki przyłączone do instalacji stałej) – 2,5 kV
Kategoria I urządzeń (urządzenia chronione specjalnie) – 1,5 kV
5.1.11 Próby montażowe
1. Po zakończeniu robót teletechnicznych w obiekcie, przed ich odbiorem wykonawca zobowiązany jest do
przeprowadzeniatzw. prób montażowych, tj. technicznego sprawdzenia jakości wykonanych robót wraz z
dokonaniem potrzebnych badań i pomiarów (prac regulacyjno - pomiarowych ) i próbnym uruchomieniem
( "bieg luzem" ) poszczególnych przewodów, instalacji, urządzeń, maszyn itp. Zakres prób montażowych należy
uzgodnić z inwestorem.
2. Wyniki prób montażowych powinny być ujęte w szczegółowych protokołach lub udokumentowane
odpowiednim wpisem w dzienniku robót ( budowy ) ; stanowią one m.in. podstawę odbioru robót oraz
podstawę do stwierdzenia przygotowania do podjęcia prac rozruchowych.
3. Zakres podstawowych prób montażowych obejmuje :
a) pomiar rezystancji izolacji instalacji, który należy wykonać dla każdego obwodu oddzielnie od strony
zasilania; pomiarów należy dokonać induktorem 500 V lub 1000 V; rezystancja izolacji mierzona między
badaną fazą, a pozostałymi fazami połączonymi z przewodem neutralnym lub uziemiającym nie może być
mniejsza od :
- 0,25 M dla instalacji 220 V,
- 0,50 M dla instalacji 380 V,
b) pomiar rezystancji izolacji odbiorników; rezystancja izolacji silników, grzejników itp. mierzona induktorem
500 V nie może być mniejsza od 1 M ,
c) pomiary obwodów ochrony przeciwporażeniowej oraz sprawdzenie działania
4. Z prób montażowych należy sporządzić protokół.
5. Po pozytywnym zakończeniu wszystkich badań i pomiarów objętych próbami montażowymi należy załączyć
instalacje pod napięcie i sprawdzić, czy :
- punkty świetlne są załączane zgodnie z założonym programem,
- w gniazdach wtyczkowych przewody fazowe są dokładnie dołączone do właściwych zacisków,
- silniki obracają się we właściwym kierunku.
5.1.12 Koordynacja robót teletechnicznych z innyni robotami
1. Koordynacja robót budowlano - montażowych poszczególnych rodzajów powinna być dokonywana we
wszystkich fazach procesu inwestycyjnego, począwszy od projektowania, a skończywszy na rozruchu i
przekazaniu do eksploatacji. Koordynacją należy objąć również projekty organizacji budowy i robót, ogólne
harmonogramy budowy oraz fazę realizacji ( wykonawstwa )
inwestycji. Wykonywanie robót koordynować bieżąco z kierownikiem budowy –przedstawicielem generalnego
wykonawcy i kierownikami robót poszczególnych rodzajów.
2. Ogólny harmonogram budowy powinien określać zakres oraz terminy rozpoczęcia i zakończenia
poszczególnych rodzajów robót lub ich etapów i powinien być tak uzgodniony, aby zapewniał prawidłowy
przebieg zasadniczych robót ogólnobudowlanych, a równocześnie umożliwiał technicznie i ekonomicznie
prawidłowe wykonawstwo robót specjalistycznych (w tym i elektrycznych).
Ogólny harmonogram budowy powinien stanowić podstawę do opracowania szczegółowych harmonogramów
robót elektrycznych.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Zasady kontroli jakości robót
Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość
robót.
Wykonawca jest zobowiązany do opracowania programu zapewnienia jakości robót budowlano-montażowych.
Opracowanie takie wymaga akceptacji Inżyniera i powinno zawierać:
- zasady komisyjnej kontroli materiałów, elementów, urządzeń:
a) jakość materiałów, wyrobów, elementów określa się na podstawie
- dokumentów załączonych do dostawy,
- oględzin zewnętrznych
b) sprawdzenie certyfikatów, deklaracji, świadectw zgodności.
Kontrola jakości powinna obejmować:
sprawdzenie materiałów pod względem ich zgodności z aktualnymi normami, dokumentacją techniczną i
niniejszą ST
sprawdzenie wykonania robot zanikających potwierdzone protokołami odbiorów częściowych i wpisami do
dziennika budowy, a w szczególności:
sposobu ułożenia przewodów
ułożenia kabli
ułożenia i połączeń uziomu otokowego
gatunek dostarczonych towarów (gatunek I),
jednolitość wzoru
sprawdzenie wszystkich urządzeń podłączonych do instalacji elektrycznej
sprawdzenie dokumentacji końcowej odbiorczej, która musi zawiera co najmniej (dostarcza wykonawca
robót)
Oświadczenie kierownika robót elektrycznych o wykonaniu prac zgodnie dokumentacją i przepisami
Dokumentacja powykonawcza
Wpisy do dziennika budowy o robotach zanikowych
DTR urządzeń dostarczanych fabrycznie
Certyfikaty, deklaracje zgodności i dopuszczenia na zastosowane materiały
i urządzenia
Instrukcje obsługi instalacji elektrycznej
Protokoły pomiarowe:
Izolacja przewodów
Skuteczność ochrony przeciwporażeniowej - impedancja pętli zwarcia
Wszystkie urządzenia powinny posiadać oznaczenia umożliwiające ich identyfikację.
Wszystkich czynności kontroli jakości materiałów i robót dokonuje się komisyjnie.
Wyniki czynności kontrolnych i sprawdzających jakość materiałów i robót zapisuje się
w odpowiednich protokołach lub w dzienniku budowy.
Do protokołów załącza się odpowiednie dokumenty: zaświadczenia o jakości, raporty i wyniki badań, wyniki
pomiarów,
certyfikaty, deklaracje zgodności, certyfikaty bezpieczeństwa i inne.
Dokumenty te przechowuje się do odbioru końcowego budowy.
6.2. Badania i pomiary
Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymogami norm. W przypadku, gdy normy nie
obejmują jakiegokolwiek badania wymaganego w ST, stosować można wytyczne krajowe, albo inne procedury,
zaakceptowane przez Inżyniera.
Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inżyniera o rodzaju, miejscu i terminie
pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do
akceptacji Inżyniera.
6.3. Raporty z badań
Wykonawca będzie przekazywać Inżynierowi kopie raportów a wynikami badań jak najszybciej.
6.4. Badania prowadzone przez Inżyniera
Dla celów kontroli jakości i zatwierdzenia, Inżynier uprawniony jest do dokonywania kontroli, pobierania
próbek i badania materiałów u źródła ich wytwarzania i zapewniona mu będzie wszelka potrzebna do tego
pomoc ze strony Wykonawcy i producenta materiałów.
6.5. Odbiór częściowy
Przy odbiorze częściowym powinny być dostarczone następujące dokumenty:
Dokumentacja Projektowa z naniesionymi na niej zmianami i uzupełnieniami w trakcie wykonywania robót,
Dokumenty dotyczące jakości wbudowanych materiałów i armatury.
Dziennik Budowy.
Odbiór robót zanikających obejmuje sprawdzenie:
jakości wbudowanych materiałów oraz ich zgodności z wymaganiami Dokumentacji Projektowej, ST oraz
atestami producenta i normami przedmiotowymi
ułożenia przewodów przed zatynkowaniem
prawidłowości ułożenia przewodów.
Odbiór częściowy polega na sprawdzeniu zgodności z Dokumentacją Projektową i ST, użycia właściwych
materiałów, prawidłowości montażu, szczelności oraz zgodności z innymi wymaganiami określonymi w pkt 6.0.
Wyniki z badań przeprowadzonych powinny być ujęte w formie protokołów i wpisane do Dziennika Budowy.
6.6. Odbiór końcowy
Przy odbiorze końcowym powinny być dostarczone następujące dokumenty:
dokumenty jak przy odbiorze częściowym
protokoły wszystkich odbiorów technicznych częściowych
ochronę przed porażeniem prądem elektrycznym
dobór przewodów do obciążalności prądowe) i spadku napięcia
dobór i nastawienia urządzeń zabezpieczających i sygnalizacyjnych
istnienie i prawidłową lokalizację urządzeń odłączających i łączących
dobór urządzeń i środków ochrony w zależności od wpływów zewnętrznych
oznaczenia przewodów neutralnych i ochronnych
umieszczenie schematów, tablic ostrzegawczych itp
oznaczenia odwodów, bezpieczników, łączników, zacisków itp.
poprawności połączeń przewodów
dostępu do urządzeń umożliwiającego poprawną obsługę i konserwację
Należy przeprowadzić niżej wymienione próby
Ciągłości przewodów ochronnych w tym połączeń wyrównawczych głównych
i dodatkowych
Rezystancji izolacji
Ochrony przez separację obwodów
Rezystancji podłóg i ścian
Samoczynnego wyłączenia zasilania
Wytrzymałości elektrycznej
Działania
Skutków działania ciepła
Spadku napięcia.
świadectwa jakości wydane przez dostawców materiałów, armatury i urządzeń
instrukcje obsługi.
Przy odbiorze końcowym należy sprawdzić:
zgodność wykonania z Dokumentacją Projektową oraz ewentualnymi zapisami w Dzienniku Budowy
dotyczącymi zmian i odstępstw od Dokumentacji Projektowej
protokoły z odbiorów częściowych i realizację postanowień dotyczących usunięcia usterek
aktualność Dokumentacji Projektowej, czy wprowadzono wszystkie zmiany i uzupełnienia
prawidłowość i zgodność z Dokumentacją Projektową wbudowania urządzeń i armatury.
7. OBMIAR ROBÓT
Jednostki obmiarów robót ;
m. (metr) dla układania kabli i uziemienia,
szt..dla wykonanych i odebranych urządzeń teletechnicznych,
kpl. dla osprzętu elektroinstalacyjnego,
szt. dla sprawdzenia i pomiaru obwodu elektrycznego
kpl (komplet) dla uruchomienia systemów teletechnicznych
8. ODBIÓR ROBÓT
Odbiór robót zgodnie z Warunkami Ogólnymi ST-00.00.00
9. PODSTAWA PŁATNOŚCI
Cena za wykonanie robót objemuje:
– prace przygotowawcze
– trasowanie
– montaż konstrukcji wsporczych i uchwytów
– przejścia przez ściany i stropy
– układanie kabli
– zakup dostawa i montaż urządzeń teletechnicznych
– zakup, dostawa i montaż sprzętu i osprzętu
– łączenie przewodów
– podejścia do odbiorników
– przyłączanie odbiorników
– ochrona przed porażeniem
– ochrona antykorozyjna
– pomiary i testy
10. PRZEPISY ZWIĄZANE
10.1 Normy
PN–92/E-05009/41 Instalacje elektryczne w obiektach budowlanych. Ochrona przeciwporażeniowa
PN–92/E-05009/43 Instalacje elektryczne w obiektach budowlanych. Ochrona przed prądem
przetężeniowym
PN–92/E-05009/443 Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepięciami
PN–92/E-05009/51 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia
elektrycznego
elektrycznego. Urządzenia do odłączania izolacyjnego i łączenia
elektrycznego. Uziemienia i przewody ochronne
PN–92/E-05009/61 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze
10.2. Inne dokumenty
Dokumentację wykonano w oparciu o Wytyczne Stowarzyszenia Inżynierów i Techników Pożarnictwa: SITP
WP-01:2006, które zostały pozytywnie zaopiniowane przez Komendę Główną Państwowej Straży Pożarnej
pismo nr BZ-IV-0242/26/2006 z
dnia 27 września 2006r. i zalecone do stosowania jako opracowanie stanowiące zbiór wymagań poszczególnych
norm i przepisów dotyczących oświetlenia awaryjnego, które może być wykorzystywane zarówno przez
projektantów oświetlenia awaryjnego, jak również przez osoby uczestniczące w odbiorach tych instalacji i
systemów. Wytyczne zostały oparte na następujących przepisach, normach i innych publikacjach:
1. Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie (Dz U. Nr 75 poz , 690 z późn. zmianami).
2. Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony
przeciwpożarowej budynków, innych obiektów budowlanych i terenów ( Dz. U. Nr 80 poz. 563)
3. PN EN 1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne
4. PN EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego
5. Wytycznych MLAR- (wzorcowe wytyczne konferencji ministrów budownictwa odnośnie wymagań
dotyczących technicznych aspektów ochrony przeciwpożarowej instalacji elektrycznych.) uwzględniającej
wymagania Parlamentu Europejskiego zawartych w wytycznych 98/24/EG rady z dnia 11.06.1998 zmienione
poprzez wytyczne 98/48/EG z dnia 20.07.1998 (Abl. EG Nr. L 217 S.18).
6. PN-EN 60598-2-22:2004/AC Oprawy oświetleniowe- Część 2-22: Wymagania szczegółowe- Oprawy
oświetleniowe do oświetlenia awaryjnego
7. PN-IEC 60364:1999 (norma wieloczęściowa) Instalacje elektryczne w obiektach budowlanych
11. PN-EN 50171:2002 (U): Niezależne systemy zasilania
12. PN-EN 50272-2:2002 (U): Wymagania bezpieczeństwa i instalowania baterii wtórnych- Część 2: Baterie
stacjonarne
13. PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP)
14. PN-EN 61347:2005 (norma wieloczęściowa) Urz¹dzenia do lamp- Część 2-7: Wymagania szczegółowe
dotyczące stateczników elektronicznych zasilanych prądem stałym, do oświetlenia awaryjnego.

INSTALACJE TELETECHNICZNE 1. WSTĘP 1.1 - e

Transkrypt

Podobne dokumenty

DANIA WIGILIJNE NA WYNOS

WYPRAWKA DO SZPITALA - DLA MAMY Dokumenty

Opis produktu: HP dc5800 MT C2D E8400 2GB DC 160GB DVD+/
