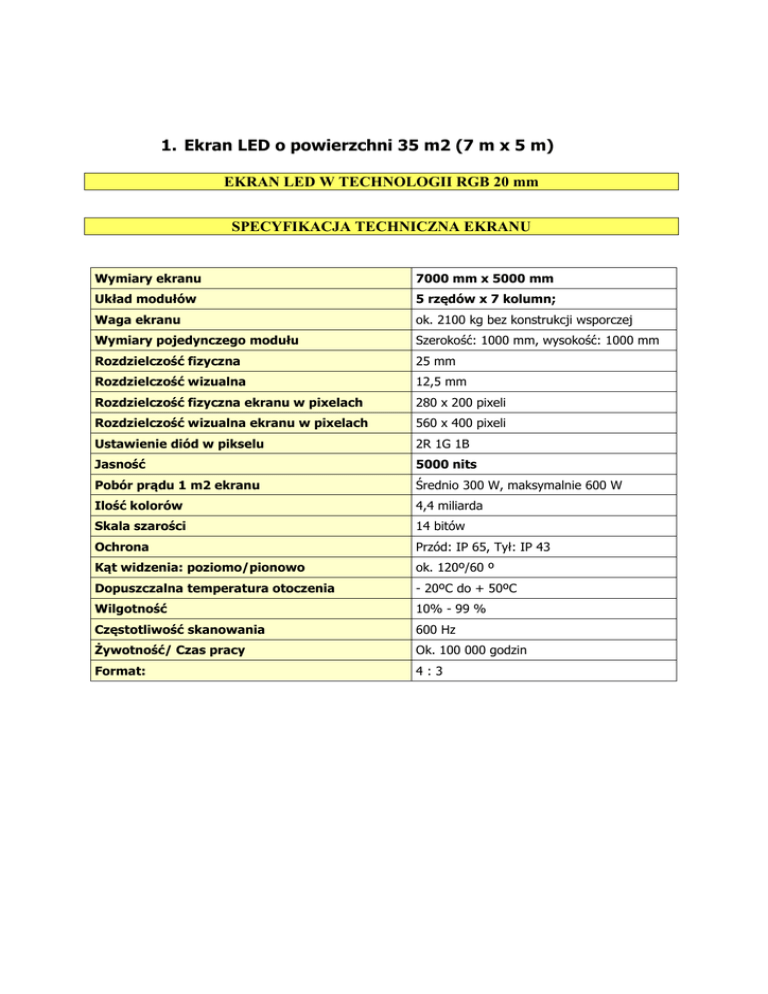

1. Ekran LED o powierzchni 35 m2 (7 m x 5 m)
EKRAN LED W TECHNOLOGII RGB 20 mm
SPECYFIKACJA TECHNICZNA EKRANU
Wymiary ekranu
7000 mm x 5000 mm
Układ modułów
5 rzędów x 7 kolumn;
Waga ekranu
ok. 2100 kg bez konstrukcji wsporczej
Wymiary pojedynczego modułu
Szerokość: 1000 mm, wysokość: 1000 mm
Rozdzielczość fizyczna
25 mm
Rozdzielczość wizualna
12,5 mm
Rozdzielczość fizyczna ekranu w pixelach
280 x 200 pixeli
Rozdzielczość wizualna ekranu w pixelach
560 x 400 pixeli
Ustawienie diód w pikselu
2R 1G 1B
Jasność
5000 nits
Pobór prądu 1 m2 ekranu
Średnio 300 W, maksymalnie 600 W
Ilość kolorów
4,4 miliarda
Skala szarości
14 bitów
Ochrona
Przód: IP 65, Tył: IP 43
Kąt widzenia: poziomo/pionowo
ok. 120º/60 º
Dopuszczalna temperatura otoczenia
- 20ºC do + 50ºC
Wilgotność
10% - 99 %
Częstotliwość skanowania
600 Hz
Żywotność/ Czas pracy
Ok. 100 000 godzin
Format:
4:3
2. Procesor obrazów do ekranu LED
Wymagane minimalne parametry:
Zakres regulacji jasności w RGB
256 poziomów
Korekcja jasności
- pojedynczy piksel
- w układzie 2x2, 4x4, 8x8 pikseli
Maksymalnie obsługiwana rozdzielczość
1280x1024 pikseli
Skala szarości
Od 0 do 66536 poziomów
Częstotliwość odświeżania
Wybierana, pomiędzy 100Hz a 3kHz
Obsługa standardu wideo
Standard DVI
Regulacja poziomu szarości
16 stopniowa
Komunikacja po przez
Port RS 232
Sygnał wejściowy
DVI
Sygnał wyjściowy
LAN port ( CAT 5 )
3. Scaler obrazów do ekranów LED
( Wymagane minimalne parametry) :
Obsługiwane standardy
wideo na wejściu:
- standard TV
NTSSC, PAL, PAL –M, PAL-N, SECAM
- kompozytowe wideo
2 x przez BNC
- S- wideo ( YC )
2 x przez 4 –Pin Mini-Din
- Komponent wideo ( YUV/YPbPr )
1 x przez 3- BNC
- Standard SDI ( SD/HD-SDI )
1x przez BNC
Obsługiwane standardy komputerowe na
wejściu:
Typ sygnału
1 x DVI-D przez gniazdo DVI-I
1x Analog przez gniazdo HD – 15
Format
RGBHV, RGBS, RGB, YPbPr
Synchronizacja
Poziom TTL, min 10k Ohm pozytywna lub
negatywna
Detekcja częstotliwości odświeżania
Automatyczna
Max rozdzielczość PC
2048x2048
Max rozdzielczość HDTV
1080p
Max częstotliwość skanowania poziomego
150 kHz
Kompatybilność
PC, Macintosh, Workstation
Obsługiwane standardy komputerowe na
wyjściu:
Typ sygnału
1 x DVI-D przez gniazdo DVI-I
1x Analog przez gniazdo HD – 15
Format
RGBHV, RGBS, RGB, YPbPr
Sygnały analogowe
PC do 2048x2048, HD do 1080p/60
Sygnały DVI
PC do 1920x1200, HD do 1080p/60
Max częstotliwość skanowania pionowego
250 Hz
Ogólne parametry funkcjonalne :
Obraz i pozycjonowanie
Automatyczne lub manualne
Wielkość obrazu
Ustawiana przez użytkownika lub według
presetów Menu
Zamrożenie obrazu
Zamrożenie jednej klatki wideo
Pamięć zapisów ustawień
Nielotna, nawet po zaniku napięcia zasilającego
Funkcja Zoom
10x
Funkcja Shrink
10%
Odbicie lustrzane
W pionie i/lub poziomie
Głębia kolorów
24- bit ( 16,8 mln. Kolorów )
Częstotliwość próbkowania
162 MHz
Cyfrowe próbkowanie
24-bit, 4:4:4 format
Sterowanie
- z panelu przedniego
- po przez RS 232
- po przez IP interfejs RJ45
4. System do prezentacji treści multimedialnych.
Przeznaczony do odtwarzania i zdalnego zarządzania treściami multimedialnymi. System
umożliwia prezentację wybranych treści multimedialnych, zarządzaniem kolejnością
odtwarzania oraz będzie pozwalał na manipulację pozycją odtwarzanej treści na ekranach.
Całkowita kontrola odbywa się zdalnie za pomocą dołączonego oprogramowania.
Nośniki cyfrowe, obsługiwane przez system:
•
•
•
•
•
•
monitory LCD
plazmy
ekrany LED
projektory
monitory CRT
standy
Proponowany system informatyczny pozwala w przystępny sposób zbudować swoją własną
sieć Digital Signage oraz w łatwy sposób zarządzać nią.
System znajduje swoje zastosowanie wielu obszarach:
•
•
•
•
•
•
punkty sprzedaży POS
punkty informacyjne
obiekty sportowe
wystawy tematyczne, prezentacje
centra konferencyjne
eventy
System zapewnia:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Niezależne zarządzanie wyświetlaczami z jednego miejsca.
Łatwe dzielenie ekranu na mniejsze powierzchnie wyświetlające /wbudowane szablony/.
Prezentowanie danych on-line.
Łatwe budowanie nowych kampanii reklamowych.
Prezentowanie treści bezpośrednio ze stron www.
Dynamiczne tickery.
Tworzenie profili dla danego użytkownika.
Centralne zarządzanie rozproszoną siecią.
Pobieranie danych i integracja z bazami danych.
Zarządzania ścianami graficznymi składającymi się z kilkudziesięciu monitorów.
Aktualizowanie wyświetlanego kontentu on-line, gprs, pendrive.
Interface na wzór ms office oraz obsługa techniką drag&drop.
Możliwość rozpoznawania człowieka i jego płci. Kamera cyfrowa rejestruje przechodzące i
patrzące na monitor osoby i w zależności od zadanej polityki marketingowej wyświetla
wybrane materiał multimedialny (ofertę produktową/reklamy itp.). Zastosowanie takiego
rozwiązania pozwala na uatrakcyjnienie i wyróżnienie miejsca w którym znajduje się taka
instalacja. Pozwala również trafniej dotrzeć do wybranej grupy i dopasować wyświetlany
materiał do odbiorcy. Moduł raportujący gromadzi wszystkie niezbędne informacje czyli ilość
osób oglądających i ich odległość, czas oglądania (z rozróżnieniem na płeć).
Funkcjonalność systemu
1. Tickery tekstowe i graficzne
a. Możliwość określenia treści z poziomu managera
b. Dynamiczne pobieranie treści ze źródeł zewnętrznych
2. Obsługa warstw graficznych
3. Możliwość wyświetlania kilku filmów w jednym czasie
4. Dzielenie ekranu na mniejsze powierzchnie wyświetlające
5. Wbudowana obsługa połączeń modemowych typu:
a. ADSL
b. GPRS
c. EDGE
6. Aktualizacja
a. PenDrive
b. LAN
c. WAN
7. Synchronizacja urządzeń do tworzenia ciągłości prezentacyjnej na kolejnych monitorach
8. Templates / szablony
9. Kompatybilność z nośnikami typu:
a. LCD
b. PLAZMA
c. LED
d. Projektory
e. CRT
10. Dynamiczne pobieranie z sieci wyświetlanych treści
11. Zarządzanie urządzeniami przez port RS232
12. Auto-aktualizacja oprogramowania (tylko w sieciach WAN i modemowych)
13. Obsługa przeźroczystości (tylko do urządzeń z MS Vista)
14. System zapewnia możliwość podpięcia zewnętrznych źródeł np. kamery, TV
Dopuszczalne formaty
System zapewnia obsługę wyświetlania plików typu:
•
AVI
•
•
•
•
•
•
•
•
•
•
•
•
MP3 (audio)
MPEG-2 (*.mpg)
MPEG-4 (*.mpg)
RSS
HTML
Quick Time (*.mov)
RVMB
DivX (*.DivX)
Windows Media Video (*.wmv)
Obrazy statyczne (*.jpg, *.png)
Prezentacje PowerPoint (*.ppt), (*.pps) (na komputerze zarządzającym musi być
zainstalowany viewer)
prezentacje wektorowe flash (*.swf),
Kompatybilne kodeki i rozdzielczość wyświetlanego materiału
Na komputerze zarządzającym jak i na Playerze będą zainstalowane te same kodeki w tych
samych wersjach.
System zapewnia obsługę rozdzielczości: od 320x240(VGA) do 1280x720 (HD 720p)
włącznie.
Wymagane kodeki:
DivX 6.1, XviD 1.1.2, DScaler 5, HDTV Pump, Haali Media Splitter, OGG Splitter,
Quicktime 7, RealMedia, AC3 Filter 1.11 (audio), DCoder Mp3 Source Filter, H.264, CDXA
Reader, Open Source Mpeg Video Decoder lub ich komercyjne odpowiedniki.
Komputer typu player:
Minimalne parametry techniczne komputera:
Typ zainstalowanego procesora:
Częstotliwość procesora:
Częstotliwość szyny:
Pojemność pamięci cache [L2]:
Pojemność zainstalowanego dysku:
Typ zainstalowanego dysku:
Zainstalowane sterowniki dysków:
Pojemność zainstalowanej pamięci:
Maksymalna pojemność pamięci:
Rodzaj zainstalowanej pamięci:
Typ pamięci:
Ilość banków pamięci:
Ilość wolnych banków pamięci:
Chipsetu płyty głównej:
Intel Core 2 Duo,
2,66 GHz
FSB 1333 MHz
4 MB
250 GB
SATA II
4 x SATA
3 MB
8 MB
DDR2
Non-ECC
4 szt.
3 szt.
Intel iQ35 lub inny równoważny
Karta graficzna: szyna pamięci:
64-bitowa
Rodzaj pamięci:
DDR2
Zainstalowana pamięć video:
256 MB
Częstotliwość ramdac:
400 MHz
Taktowanie rdzenia:
460mhz
Taktowanie pamięci:
400mhz
Maksymalna rozdzielczość obrazu: 2048x1536 pikseli
Złącze zewnętrzne:
DVI
Karta dźwiękowa:
Zintegrowane
Zintegrowana karta sieciowa:
10/100/1000 Mbit/s
Ilość slotów pci:
1 szt.
Ilość wolnych slotów pci:
1 szt.
Ilość slotów pci-e 1x:
2 szt.
Ilość wolnych slotów pci-e 1x:
2 szt.
Ilość slotów pci-e 16x:
1 szt.
Ilość wolnych slotów pci-e 16x:
1 szt.
Ilość wolnych kieszeni 3,5 slim (zewn.):
1 szt.
Ilość wolnych kieszeni 3,5 (wewn.):
1 szt.
Interfejsy:
2 x DVI-I (wyjście na monitor), 1 x parallel, 1 x serial,
2 x ps/2, 1 x wyjście słuchawkowe (na froncie obudowy), 1 x wejście
liniowe (stereo), 1 x wyjście liniowe, 1 x wejście na mikrofon (na
froncie obudowy), 2 x USB 2.0 (przedni panel), 6 x USB 2.0 (tylny
panel)
Napędy wbudowane (zainst.):
DVD±RW Super Multi (+ DVD-RAM) Dual Layer LightScribe
System operacyjny:
Microsoft Windows XP Professional PL , VISTA lub inny
równoważny
Wyposażenie:
mysz, klawiatura, Czytnik kart pamięci 16-in-1 (zainstalowany w
kieszeni 3,5"), kolor obudowy - czarny, Zasilacz 240 Watt PFC,
Komputer typu manager :
Minimalne parametry techniczne komputera:
Typ zainstalowanego procesora:
Częstotliwość procesora:
Częstotliwość szyny:
Pojemność pamięci cache [L2]:
Pojemność zainstalowanego dysku:
Typ zainstalowanego dysku:
Zainstalowane sterowniki dysków:
Pojemność zainstalowanej pamięci:
Maksymalna pojemność pamięci:
Rodzaj zainstalowanej pamięci:
Typ pamięci:
Ilość banków pamięci:
Chipsetu płyty głównej:
Karta graficzna: szyna pamięci:
Rodzaj pamięci:
Zainstalowana pamięć video:
Częstotliwość ramdac:
Taktowanie rdzenia:
Intel Core 2 Duo,
2,66 GHz
FSB 1333 MHz
4 MB
250 GB
SATA II
4 x SATA
2 MB
8 MB
DDR2
Non-ECC
2 szt.
Intel iQ35 lub inny równoważny
64-bitowa
DDR2
256 MB
400 MHz
460mhz
Taktowanie pamięci:
Złącze zewnętrzne:
Karta dźwiękowa:
Zintegrowana karta sieciowa:
Ilość slotów pci:
Ilość slotów pci-e 1x:
Ilość slotów pci-e 16x:
Interfejsy:
Napędy wbudowane (zainst.):
System operacyjny:
Wyposażenie:
400mhz
DVI
Zintegrowana
10/100/1000 Mbit/s
1 szt.
2 szt.
1 szt.
1 x DVI-I (wyjście na monitor), 1 x parallel, 1 x serial,
2 x ps/2, 1 x wyjście słuchawkowe (na froncie obudowy), 1 x wejście
liniowe (stereo), 1 x wyjście liniowe, 1 x wejście na mikrofon (na
froncie obudowy), 4 x USB 2.0
DVD±RW Super Multi (+ DVD-RAM) Dual Layer LightScribe
Microsoft Windows XP Professional PL , VISTA
mysz, klawiatura, Czytnik kart pamięci 16-in-1
6. Szafa Rack dla urządzeń AV
Parametry techniczne szafy:
•
•
•
•
•
•
•
•
Szafa RACK 19" 9U
drzwi przednie szklane,
drzwi tylne blaszane,
dwie osłony boczne,
listwa uziemienia, linki uziemienia drzwi oraz osłon i dachu,
szuflada na klawiaturę i myszkę,
dachowy panel wentylacyjny - 2 wentylatory, termostat zamykający,
listwa zasilająca z filtrem.
7. Mikser z monitorami podglądowymi:
Datavideo SE-800 AV
Cztero-kanałowy mikser wizyjny zawierający złącza Component (Y:U:V), S-Video (Y/C) oraz Composite
wideo i audio. Opcjonalnie można zainstalować wejście DV, wyjście DV oraz SDI. Idealny do studia
telewizyjnego, bradcastu, obsługi konferencji oraz aplikacji do transmisji przez Web.
Główne cechy:
-
4 kanałowy analogowy mikser wizyjny
Bezszfowe miksowanie i przełączanie pomiędzy każdym wejściemWejścia Component Y.U.V, S-Video (Y/C) lub Composite Video
Wyjścia Component Y.U.V, S-Video (Y/C) i Composite Video
Dwukanałowy TBC z Y.U.V
Synchronizator ramki 4:2:2
Wbudowany procesor korekcji kolorów RGB z wewnętrzną pamięcią
Programowalny efekt mozaiki z pozycjonowaniem za pomocą manetki
Cyfrowe efekty: A/B Rolls, A/B Dissolves, Chroma-Keying, Mosaics, PIP, Strobes, Fades and Wipes
30 programowalnych przycisków
- Cztero kanałowy mikser stereo wraz ze stereofonicznym wejsciem mikrofonowym i wyjściem
słuchawkowym
- Dostarczany wraz z aluminiową walizką do łatwego przenoszenia i dodatkowej ochrony w trakcie
transportu
- Możliwość rozbudowy o opcje: wejścia DV, wyjście DV i wyjście SDI
8. Okablowanie systemu
Okablowanie światłowodowe umożliwiające przesyłanie sygnału video z pomieszczenia
technicznego do ekranu diodowego oraz przyłącza sygnałowego.
9. Wzmacniacze i rozgałęziacze sygnałów video, sygnałów sterujących.
10. Rozdzielnia elektryczna do ekranu diodowego.
11. Instalacja ekranu diodowego
Przed przystąpieniem do instalacji zostaną wykonane projekty dla instalacji ekranu oraz
projekty teletechniczne dla prowadzonego okablowania.
Zakres prac:
Instalacja konstrukcji,
instalacja ekranu diodowego,
ułożenie okablowania zasilającego i sygnałowego
wykonie przyłączy sygnałowych : pomieszczenie techniczne, przy ekranie diodowym,
uruchomienie ekranów diodowych oraz urządzeń sterujących,
przeprowadzenie szkolenia.
