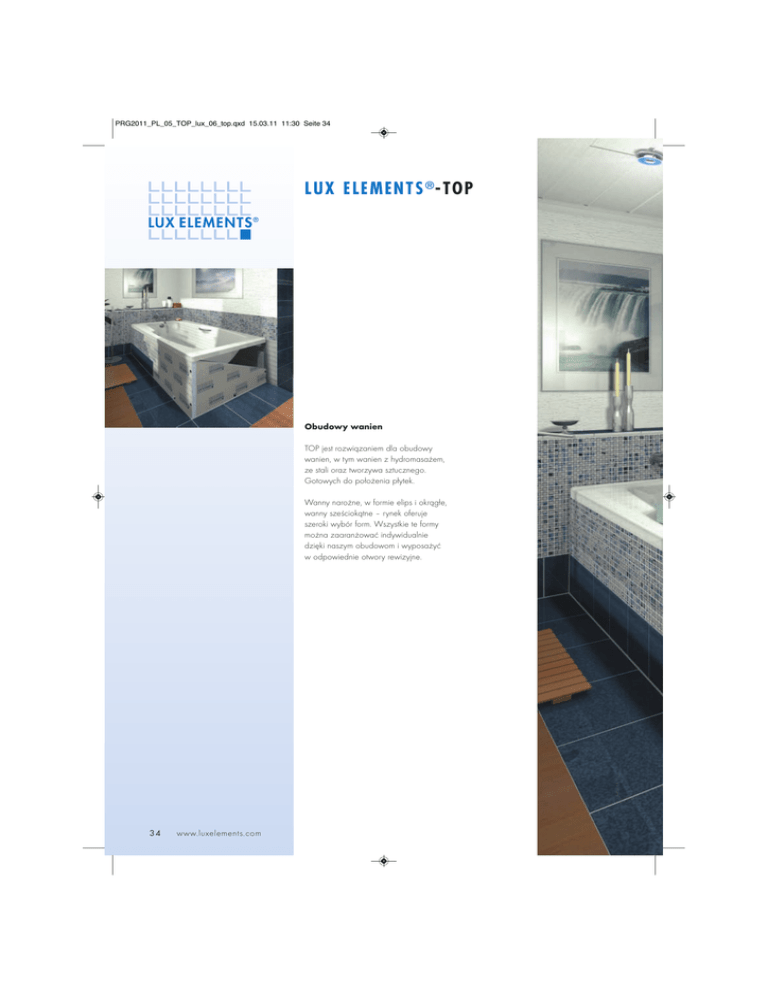

LUX ELEMENTS ® -TOP
Obudowy wanien
TOP jest rozwiązaniem dla obudowy
wanien, w tym wanien z hydromasażem,
ze stali oraz tworzywa sztucznego.
Gotowych do położenia płytek.
Wanny narożne, w formie elips i okrągłe,
wanny sześciokątne – rynek oferuje
szeroki wybór form. Wszystkie te formy
można zaaranżować indywidualnie
dzięki naszym obudowom i wyposażyć
w odpowiednie otwory rewizyjne.
34
www.luxelements.com
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:30 Seite 35
35
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:30 Seite 36
LUX ELEMENTS ®-TOP
Formy wanien
Firma LUX ELEMENTS oferuje obudowy wanien dla standardowych wanien prostokątnych, wanien częściowo (ćwierć)
zaokrąglonych, elipsowych oraz sześciokątnych.
Prostokątne
Zaokrąglone
Wymiary
a
Strona podłużna, wanny do 1700 mm
Strona podłużna, wanny do 1800 mm
Strona podłużna, wanny do 2100 mm
Strona poprzeczna, wanny do 1700 mm
Strona poprzeczna, wanny do 2100 mm
1685 mm
1785 mm
2100 mm
Elipsa
b
Wymiary a, b
Maksymalna długość ramienia wanny 1600 mm
800 mm
900 mm
Sześciokąt
Wymiary a, b
Wymiary a, b
maksymalna długość boku 2100 mm, maksymalna długość boku 1000 mm
maksymalna długość wanny 2100 mm, maksymalna długość wanny 1000 mm
36
www.luxelements.com
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:30 Seite 37
LUX ELEMENTS ®-TOP
Wzory – Design
Oferujemy cztery różne wzory dla obudowy wanien i wanien z hydromasażem:
Elementy obudowy dla gładkiej i zwięzłej obudowy wanien
Elementy obudowy ze stopniem
Elementy obudowy z występem
Elementy obudowy ze stopniem oraz występem
Warianty oraz możliwości zabudowy
Poniżej proponujemy różne zabudowy ze względu na kształt wanny oraz 4 wersje wzornictwa:
Prostokątne
Wolnostojące
Zabudowa we wnęce
Zaokrąglone
Elipsa
Wolnostojące
Sześciokąt
Wolnostojące
Zabudowa we wnęce
Zabudowa narożna
Zabudowa 3-stronna
Zabudowa narożna, lewa
Zabudowa narożna, prawa
Zabudowa narożna, lewa
Zabudowa narożna, prawa
Zabudowa narożna, skośna
Zabudowa narożna, lewa
Zabudowa z półką
Zabudowa narożna, prawa
37
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:30 Seite 38
LUX ELEMENTS ®-TOP
Obudowy wanien z hydromasażem
Produkujemy obudowy dla wanien z hydromasażem w wersjach „z występem” oraz „stopniem/występem” do zabudowy w
następujących wariantach: „wolnostojącym”, „wnękowym”, „narożnym”, „3-stronnym” – standardowo lub na wymiar.
Otwór doprowadzenia powietrza może zostać wykonany wg życzeń klienta. Dla celów konserwacji i naprawy do wyboru są
dwie techniki do otworów rewizyjnych.
z występem
stopniem/występem
Wolnostojące
Zabudowa we wnęce
Zabudowa narożna
Zabudowa 3-stronna
Techniki do otworów rewizyjnych
Technika: MONT-TOPREV
Prosta, szybka i elastyczna technika dla wszystkich wariantów
TOP. Po montażu obudowy wanny należy wykonać wycięcie
pod otwór rewizyjny w pożądanym miejscu, o pożądanej
wielkości, pasujące do siatki fug zastosowanej do płytek.
Nałożyć profile mocujące MONT-TOPREV u góry i u dołu,
wcisnąć wycięty element na ww. profile. Ukończyć układanie
płytek, spoinę zamknąć, analogicznie jak w przypadku
wycięcia, przy użyciu sylikonu. Podczas używania otworu
rewizyjnego, silikon naciąć.
MONT-TOPREV
Technika: TOP-REVR
Technika do obudowywania wanien z hydromasażem dla
wersji z występem oraz stopniem/występem oraz wszystkich
wanien na zamówienie. Otwór rewizyjny wykonywany po
stronie poprzecznej lub podłużnej, w dowolnej wielkości, wg.
życzeń klienta. Przez ukształtowanie niszy otrzymujemy
całkowitą dowolność aranżacji oraz niezależność od
stosowanego układu płytek. Możliwość szybkiego otwierania i
zamykania otworu rewizyjnego przez zamknięcie magnetyczne.
TOP-REVR
38
www.luxelements.com
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:30 Seite 39
LUX ELEMENTS ®-TOP
Pomoce montażowe
TOP-WA – Pomoce montażowe do wanien, włącznie z akcesoriami
TOP-AN – Pomoce montażowe do elementów obudowy, włącznie z akcesoriami.
TOP-KIT – Dla wanien o formach: narożna, elipsa, sześciokąt oferowane są kompletne zestawy montażowe ze wszystkimi
wymaganymi akcesoriami rozwiązań systemowych.
TOP-WA
TOP-AN
TOP-KIT
Podesty stopniowe
TOP-KST – Podesty stopniowe z
materiału pełnego, proste i zaokrąglone,
do wszystkich form wanien.
TOP-KST-…
TOP-KST-KS
39
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:30 Seite 40
LUX ELEMENTS ®-TOP
Dane produktu i opakowania – LUX ELEMENTS®-TOP (Wanny standardowe)
TOP-TRS
TOP-TRS
TOP-WA
TOP-AN
TOP-TRU
TOP-KST-TRS
TOP-TRU
Dane produktu
Numer
artykułu
Nazwa
artykułu
Opis artykułu
Wymiary
Szerokość x Głębokość x Grubość
Jednostka
LTOPE1002
LTOPE1004
LTOPE1054
LTOPE1006
TOP-TRS 1685 S
TOP-TRS 1785 S
TOP-TRS 1860 S
TOP-TRS 2100 S
1685 x 600 x 30 mm
1785 x 600 x 30 mm
1860 x 600 x 30 mm
2100 x 600 x 30 mm
Sztuk
Sztuk
Sztuk
Sztuk
LTOPE1010
LTOPE1055
LTOPE1011
LTOPE1032
LTOPE1033
LTOPE1050
TOP-TRS 800 S
TOP-TRS 900 S
TOP-KST-TRS
TOP-WA 1000
TOP-WA 500
TOP-AN
800 x 600 x 30 mm
900 x 600 x 30 mm
maksymalną wysokością 200, głębokością 300 mm
1000 x 100 x 50 mm
500 x 100 x 50 mm
500 x 50 x 50 mm
Sztuk
Sztuk
mb
Zestaw
Zestaw
Zestaw
LTOPE1017
TOP-TRU 2100 S
2100 x 600 x 30 mm
Sztuk
LTOPE1021
LTOPE1032
LTOPE1033
LTOPE1050
TOP-TRU 900 S
TOP-WA 1000
TOP-WA 500
TOP-AN
Obudowy dla wanien do 1700 mm
Obudowy dla wanien do 1800 mm
Obudowy dla wanien do 1900 mm
Obudowy dla wanien do 2100 mm
lub wanien z czołową półką
Obudowa wanny do strony poprzecznej
Obudowa wanny do strony poprzecznej
Podest stopniowy do wszystkich wanien standardowych
Pomoce montażowe do wanien, włącznie z akcesoriami (3 szt. FIX-FID 110)
Pomoce montażowe do wanien, włącznie z akcesoriami (2 szt. FIX-FID 110)
Pomoce montażowe do elementów obudowy,
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
obudowa wanien ze stopniem dla wanien do 2100 mm
lub wanien z czołową półką
obudowa wanien ze stopniem dla strony poprzecznej wanien
Pomoce montażowe do wanien, włącznie z akcesoriami (3 szt. FIX-FID 110)
Pomoce montażowe do wanien, włącznie z akcesoriami (2 szt. FIX-FID 110)
Pomoce montażowe do elementów obudowy,
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
900 x 600 x 30 mm
1000 x 100 x 50 mm
500 x 100 x 50 mm
500 x 50 x 50 mm
Sztuk
Zestaw
Zestaw
Zestaw
Opakowanie pojedyncze TOP-TRS oraz TOP-TRU
Artykuł
Wiązka
Opakowanie
Jednostka
Zawartość
Wszystkie
Luzem
Karton/Paleta
Sztuk
Pojedynczo wg wyboru
Ciężar/ Ciężar/
Jednostka Paleta
Opakowanie zbiorcze TOP-TRS oraz TOP-TRU
Numer
artykułu
Nazwa
artykułu
Sztuk/
Paleta/Karton
Wymiary palety
Szerokość x Długość x Wysokość
Jednostka
LTOPE1002
LTOPE1004
LTOPE1054
LTOPE1006
LTOPE1010
LTOPE1055
LTOPE1017
LTOPE1021
LTOPE1032
LTOPE1033
LTOPE1050
TOP-TRS 1685 S
TOP-TRS 1785 S
TOP-TRS 1860 S
TOP-TRS 2100 S
TOP-TRS 800 S
TOP-TRS 900 S
TOP-TRU 2100 S
TOP-TRU 900 S
TOP-WA 1000
TOP-WA 500
TOP-AN
20
20
20
20
20
20
6
6
40
40
20
600 x 1800 x 750 mm
600 x 1800 x 750 mm
600 x 2100 x 750 mm
600 x 2500 x 750 mm
600 x 800 x 750 mm
600 x 1250 x 750 mm
600 x 2100 x 480 mm
910 x 910 x 200 mm
600 x 1250 x 330 mm
620 x 420 x 420 mm
620 x 420 x 420 mm
Sztuk
Sztuk
Sztuk
Sztuk
Sztuk
Sztuk
Sztuk
Sztuk
Zestaw
Zestaw
Zestaw
Wskazówka: obudowy do standardowych wanien prostokątnych nie są dostarczane jako komplety. Zależnie od układu montażu wymagane będą maksymalnie 4 elementy.
Komponenty systemowe COL, FIX, MONT · Aktualna lista cen Strona 4
40
www.luxelements.com
3,9 kg
4,1 kg
4,4 kg
4,8 kg
1,8 kg
2,0 kg
5,6 kg
1,6 kg
0,25 kg
0,15 kg
0,3 kg
80 kg
90 kg
90 kg
100 kg
38 kg
42 kg
40 kg
15 kg
10 kg
6 kg
6 kg
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:30 Seite 41
LUX ELEMENTS ®-TOP
Dane produktu i opakowania – LUX ELEMENTS®-TOP (Wanny standardowe)
TOP-TRV
TOP-TRV
TOP-KST-TRV
TOP-WA
TOP-AN
TOP-REVR-TR
Dane produktu
Numer
artykułu
Nazwa
artykułu
Opis artykułu
Wymiary
Szerokość x Głębokość x Grubość
Jednostka
LTOPE1023
LTOPE1029
LTOPE1031
LTOPE1025
LTOPE1051
TOP-TRV 2100 S
TOP-TRV 900 li S
TOP-TRV 900 re S
TOP-KST-TRV
TOP-REVR-TR
2100 x 580 x 30 mm
900 x 580 x 30 mm
900 x 580 x 30 mm
maksymalną wysokością 200, głębokością 300 mm
Produkcja na wymiar
Sztuk
Sztuk
Sztuk
mb
Sztuk
LTOPE1032
LTOPE1033
LTOPE1050
TOP-WA 1000
TOP-WA 500
TOP-AN
Obudowa wanien z występem dla wanien do 2100 mm
Obudowa wanien z występem dla lewej strony poprzecznej wanny
Obudowa wanien z występem dla prawej strony poprzecznej wanny
Podest stopniowy dla wanien standardowych z występem
Cofnięty, wyjmowany otwór rewizyjny,
zintegrowany z frontem lub ścianą boczną,
dla wszystkich wzorów modeli TRV oraz TRUV
Pomoce montażowe do wanien, włącznie z akcesoriami (3 szt. FIX-FID 110)
Pomoce montażowe do wanien, włącznie z akcesoriami (2 szt. FIX-FID 110)
Pomoce montażowe do elementów obudowy,
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
1000 x 100 x 50 mm
500 x 100 x 50 mm
500 x 50 x 50 mm
Zestaw
Zestaw
Zestaw
Opakowanie pojedyncze TOP-TRV
Artykuł
Wiązka
Opakowanie
Jednostka
Zawartość
Wszystkie
Luzem
Karton/Paleta
Sztuk
Pojedynczo wg wyboru
Ciężar/ Ciężar/
Jednostka Paleta
Opakowanie zbiorcze TOP-TRV
Numer
artykułu
Nazwa
artykułu
Sztuk/
Paleta/Karton
Wymiary palety
Szerokość x Długość x Wysokość
Jednostka
LTOPE1023
LTOPE1029
LTOPE1031
LTOPE1032
LTOPE1033
LTOPE1050
TOP-TRV 2100 S
TOP-TRV 900 li S
TOP-TRV 900 re S
TOP-WA 1000
TOP-WA 500
TOP-AN
6
6
6
40
40
20
600 x 2100 x 750 mm
600 x 1250 x 750 mm
600 x 1250 x 750 mm
600 x 1250 x 350 mm
620 x 420 x 420 mm
620 x 420 x 420 mm
Sztuk
Sztuk
Sztuk
Zestaw
Zestaw
Zestaw
5,6 kg
2,4 kg
2,4 kg
0,25 kg
0,15 kg
0,3 kg
40 kg
20 kg
20 kg
10 kg
6 kg
6 kg
Wskazówka: obudowy do standardowych wanien prostokątnych nie są dostarczane jako komplety. Zależnie od układu montażu wymagane będą maksymalnie 4 elementy.
Komponenty systemowe COL, FIX, MONT · Aktualna lista cen Strona 4
41
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:30 Seite 42
LUX ELEMENTS ®-TOP
Dane produktu i opakowania – LUX ELEMENTS®-TOP (Wanny standardowe)
TOP-TRUV
TOP-TRUV
TOP-WA
TOP-AN
TOP-REVR-TR
Dane produktu
Numer
artykułu
Nazwa
artykułu
Opis artykułu
Wymiary
Szerokość x Głębokość x Grubość
Jednostka
LTOPE1040
LTOPE1041
LTOPE1042
LTOPE1051
TOP-TRUV 2100
TOP-TRUV 900 li S
TOP-TRUV 900 re S
TOP-REVR-TR
2100 x 580 x 30 mm
900 x 580 x 30 mm
900 x 580 x 30 mm
Produkcja na wymiar
Sztuk
Sztuk
Sztuk
Sztuk
LTOPE1032
LTOPE1033
LTOPE1050
TOP-WA 1000
TOP-WA 500
TOP-AN
Obudowy wanien ze stopniem/występem
Obudowy wanien ze stopniem/występem dla lewej strony poprzecznej wanny
Obudowy wanien ze stopniem/występem dla prawej strony poprzecznej wanny
Cofnięty, wyjmowany otwór rewizyjny,
zintegrowany z frontem lub ścianą boczną,
dla wszystkich wzorów modeli TRV oraz TRUV
Pomoce montażowe do wanien, włącznie z akcesoriami (3 szt. FIX-FID 110)
Pomoce montażowe do wanien, włącznie z akcesoriami (2 szt. FIX-FID 110)
Pomoce montażowe do elementów obudowy,
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
1000 x 100 x 50 mm
500 x 100 x 50 mm
500 x 50 x 50 mm
Zestaw
Zestaw
Zestaw
Opakowanie pojedyncze TOP-TRV
Artykuł
Wiązka
Opakowanie
Jednostka
Zawartość
Wszystkie
Luzem
Karton/Paleta
Sztuk
Pojedynczo wg wyboru
Ciężar/ Ciężar/
Jednostka Paleta
Opakowanie zbiorcze TOP-TRV
Numer
artykułu
Nazwa
artykułu
Sztuk/
Paleta/Karton
Wymiary palety
Szerokość x Długość x Wysokość
Jednostka
LTOPE1040
LTOPE1041
LTOPE1042
LTOPE1032
LTOPE1033
LTOPE1050
TOP-TRUV 2100
TOP-TRUV 900 li S
TOP-TRUV 900 re S
TOP-WA 1000
TOP-WA 500
TOP-AN
6
6
6
40
40
20
600 x 2100 x 750 mm
600 x 1250 x 750 mm
600 x 1250 x 750 mm
600 x 1250 x 350 mm
620 x 420 x 420 mm
620 x 420 x 420 mm
Sztuk
Sztuk
Sztuk
Zestaw
Zestaw
Zestaw
Wskazówka: obudowy do standardowych wanien prostokątnych nie są dostarczane jako komplety. Zależnie od układu montażu wymagane będą maksymalnie 4 elementy.
Komponenty systemowe COL, FIX, MONT · Aktualna lista cen Strona 5
42
www.luxelements.com
5,6 kg
2,4 kg
2,4 kg
0,25 kg
0,15 kg
0,3 kg
40 kg
20 kg
20 kg
10 kg
6 kg
6 kg
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:31 Seite 43
LUX ELEMENTS ®-TOP
Dane produktu i opakowania – LUX ELEMENTS®-TOP (Forma narożna)
TOP-KS
TOP-KU
TOP-KV
TOP-KUV
TOP-KV-A
TOP-KUV-A
TOP-KVE
TOP-KUVE
TOP-KST-K
TOP-KIT
TOP-REVR-K
Dane produktu
Numer
artykułu
Nazwa
artykułu
Opis artykułu
Wymiary
Jednostka
LTOPE2001
TOP-KS
Obudowa wanny, forma narożna, licująca
maksymalną długością ramienia wanny: 1600 mm
Zestaw *
LTOPE2002
TOP-KU
Obudowa wanny, forma narożna, wcięcie na stopy
maksymalną długością ramienia wanny: 1600 mm
Zestaw *
LTOPE2003
TOP-KV
Obudowa wanny, forma narożna, półka
maksymalną długością ramienia wanny: 1600 mm
Zestaw *
LTOPE2004
TOP-KUV
Obudowa wanny, forma narożna, wcięcie na stopy/półka
maksymalną długością ramienia wanny: 1600 mm
Zestaw *
LTOPE2103
TOP-KV-A
Obudowa wanny, forma narożna, pólka/półka tylna
maksymalną długością ramienia wanny: 1600 mm
Zestaw *
LTOPE2104
TOP-KUV-A
Obudowa wanny, forma narożna, wcięcie na stopy/pólka/półka tylna
maksymalną długością ramienia wanny: 1600 mm
Zestaw *
LTOPE2005
TOP-KVE
Obudowa wanny, forma narożna, półka
maksymalną długością ramienia wanny: 1600 mm
Zestaw *
LTOPE2006
TOP-KUVE
Obudowa wanny, forma narożna, wcięcie na stopy/półka
maksymalną długością ramienia wanny: 1600 mm
Zestaw *
LTOPE2501
TOP-REVR-K
Cofnięty, wyjmowany otwór rewizyjny,
Produkcja na wymiar
dla wszystkich wzorów modeli KV oraz KUV
LTOPE2502
TOP-KST-K
Podest dla wanien narożnych
maksymalną wysokością 200, głębokością 300 mm
LTOPE1032
TOP-WA 1000
Pomoce montażowe do wanien, włącznie z akcesoriami
1000 x 100 x 50 mm
(3 szt. FIX-FID 110)
LTOPE1033
TOP-WA 500
Pomoce montażowe do wanien, włącznie z akcesoriami
500 x 100 x 50 mm
(2 szt. FIX-FID 110)
TOPE1050
TOP-AN
Pomoce montażowe do elementów obudowy,
500 x 50 x 50 mm
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
LTOPE1052
TOP-KIT
Zestaw montażowy dla obudów wanien z:
6 szt. FIX-FID 110, 6 szt. FIX-SD 80, 1 szt. COL-MK,
5 kg COL-AK, 10 m ARM-100 SK
* Ceny opierają się na dostarczonym rysunku CAD lub pliku Autocad CAD, jako dwg lub dxf ze wszystkimi wymaganymi podczas zamówienia wymiarami.
W przypadku braku ww rysunku, koszt zamówienia wzrasta o jego wykonanie.
Sztuk
mb
Zestaw
Zestaw
Zestaw
Zestaw
Dane opakowania na zapytanie
Komponenty systemowe COL, FIX, MONT · Aktualna lista cen Strona 5
43
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:31 Seite 44
LUX ELEMENTS ®-TOP
Dane produktu i opakowania – LUX ELEMENTS®-TOP (Forma elipsy)
TOP-ES-F
TOP-EU-F
TOP-EV-F
TOP-EUV-F
TOP-ES-E
TOP-EU-E
TOP-EV-E
TOP-EUV-E
TOP-KST-E
TOP-KIT
TOP-REVR-E
Dane produktu
Numer
artykułu
Nazwa
artykułu
Opis artykułu
Wymiary
Jednostka
LTOPE3001
TOP-ES-F
Obudowa wanny, elipsowata, licująca, zabudowa: wolnostojąca
Zestaw *
LTOPE3002
TOP-EU-F
Obudowa wanny, elipsowata, wcięcie na stopy, zabudowa: wolnostojąca
LTOPE3003
TOP-EV-F
Obudowa wanny, elipsowata, półka, zabudowa: wolnostojąca
LTOPE3004
TOP-EUV-F
Obudowa wanny, elipsowata, wcięcie na stopy/półka,
zabudowa: wolnostojąca
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
LTOPE3101
TOP-ES-E
Obudowa wanny, elipsowata, licująca, zabudowa: narożna
LTOPE3102
TOP-EU-E
Obudowa wanny, elipsowata, wcięcie na stopy, zabudowa: narożna
LTOPE3103
TOP-EV-E
Obudowa wanny, elipsowata, półka, zabudowa: narożna
LTOPE3104
TOP-EUV-E
Obudowa wanny, elipsowata, wcięcie na stopy/półka, zabudowa: narożna
LTOPE3501
TOP-REVR-E
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
Produkcja na wymiar
Cofnięty, wyjmowany otwór rewizyjny,
zintegrowany z frontem lub ścianą boczną,
dla wszystkich wzorów modeli EV oraz EUV
LTOPE3502
TOP-KST-E
Podest dla wanien elipsowatych
maksymalną wysokością 200, głębokością 300 mm
LTOPE1032
TOP-WA 1000
Pomoce montażowe do wanien,
1000 x 100 x 50 mm
włącznie z akcesoriami (3 szt. FIX-FID 110)
LTOPE1033
TOP-WA 500
Pomoce montażowe do wanien,
500 x 100 x 50 mm
włącznie z akcesoriami (2 szt. FIX-FID 110)
LTOPE1050
TOP-AN
Pomoce montażowe do elementów obudowy,
500 x 50 x 50 mm
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
LTOPE1052
TOP-KIT
Zestaw montażowy dla obudów wanien z:
6 szt. FIX-FID 110, 6 szt. FIX-SD 80, 1 szt. COL-MK,
5 kg COL-AK, 10 m ARM-100 SK
* Ceny opierają się na dostarczonym rysunku CAD lub pliku Autocad CAD, jako dwg lub dxf ze wszystkimi wymaganymi podczas zamówienia wymiarami.
W przypadku braku ww rysunku, koszt zamówienia wzrasta o jego wykonanie.
Dane opakowania na zapytanie
Komponenty systemowe COL, FIX, MONT · Aktualna lista cen Strona 5
44
www.luxelements.com
Zestaw *
Zestaw *
Zestaw *
Zestaw *
Zestaw *
Zestaw *
Zestaw *
Sztuk
mb
Zestaw
Zestaw
Zestaw
Zestaw
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:31 Seite 45
LUX ELEMENTS ®-TOP
Dane produktu i opakowania – LUX ELEMENTS®-TOP (Forma elipsy)
TOP-ES-N
TOP-EU-N
TOP-EV-N
TOP-EUV-N
TOP-KIT
TOP-REVR-E
Dane produktu
Numer
artykułu
Nazwa
artykułu
Opis artykułu
Wymiary
Jednostka
LTOPE3201
TOP-ES-N
Obudowa wanny, elipsowata, licująca, zabudowa: wnęka
Zestaw *
LTOPE3202
TOP-EU-N
Obudowa wanny, elipsowata, wcięcie na stopy, zabudowa: wnęka
LTOPE3203
TOP-EV-N
Obudowa wanny, elipsowata, półka, zabudowa: wnęka
LTOPE3204
TOP-EUV-N
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
Produkcja na wymiar
Obudowa wanny, elipsowata, wcięcie na stopy/półka,
zabudowa: wnęka
LTOPE3501
TOP-REVR-E
Cofnięty, wyjmowany otwór rewizyjny,
zintegrowany z frontem lub ścianą boczną,
dla wszystkich wzorów modeli EV oraz EUV
LTOPE3502
TOP-KST-E
Podest dla wanien elipsowatych
maksymalną wysokością 200, głębokością 300 mm
LTOPE1032
TOP-WA 1000
Pomoce montażowe do wanien, włącznie z akcesoriami (3 szt. FIX-FID 110)
1000 x 100 x 50 mm
LTOPE1033
TOP-WA 500
Pomoce montażowe do wanien, włącznie z akcesoriami (2 szt. FIX-FID 110)
500 x 100 x 50 mm
LTOPE1050
TOP-AN
Pomoce montażowe do elementów obudowy,
500 x 50 x 50 mm
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
LTOPE1052
TOP-KIT
Zestaw montażowy dla obudów wanien z:
6 szt. FIX-FID 110, 6 szt. FIX-SD 80, 1 szt. COL-MK,
5 kg COL-AK, 10 m ARM-100 SK
* Ceny opierają się na dostarczonym rysunku CAD lub pliku Autocad CAD, jako dwg lub dxf ze wszystkimi wymaganymi podczas zamówienia wymiarami.
W przypadku braku ww rysunku, koszt zamówienia wzrasta o jego wykonanie.
Zestaw *
Zestaw *
Zestaw *
Sztuk
mb
Zestaw
Zestaw
Zestaw
Zestaw
Dane opakowania na zapytanie
Komponenty systemowe COL, FIX, MONT · Aktualna lista cen Strona 5
45
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:31 Seite 46
LUX ELEMENTS ®-TOP
Dane produktu i opakowania – LUX ELEMENTS®-TOP (Forma sześciokąta)
TOP-SG-F
TOP-SU-F
TOP-SV-F
TOP-SUV-F
TOP-SG-EQ
TOP-SU-EQ
TOP-SV-EQ
TOP-SUV-EQ
TOP-KST-S
TOP-KIT
TOP-REVR-S
Dane produktu
Numer
artykułu
Nazwa
artykułu
Opis artykułu
Wymiary
Jednostka
LTOPE4001
TOP-SG-F
Obudowa wanny, sześciokątna, licująca, zabudowa: wolnostojąca
Zestaw *
LTOPE4002
TOP-SU-F
Obudowa wanny, sześciokątna, wcięcie na stopy, zabudowa: wolnostojąca
LTOPE4003
TOP-SV-F
Obudowa wanny, sześciokątna, półka, zabudowa: wolnostojąca
LTOPE4004
TOP-SUV-F
Obudowa wanny, sześciokątna, wcięcie na stopy/półka,
zabudowa: wolnostojąca
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
LTOPE4101
TOP-SG-EQ
Obudowa wanny, sześciokątna, licująca, zabudowa: róg, w poprzek
LTOPE4102
TOP-SU-EQ
Obudowa wanny, sześciokątna, wcięcie na stopy, zabudowa: róg, w poprzek
LTOPE4103
TOP-SV-EQ
Obudowa wanny, sześciokątna, półka, zabudowa: róg, w poprzek
LTOPE4104
TOP-SUV-EQ
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
Produkcja na wymiar
Obudowa wanny, sześciokątna, wcięcie na stopy/półka,
zabudowa: róg, w poprzek
LTOPE4501
TOP-REVR-S
Cofnięty, wyjmowany otwór rewizyjny,
zintegrowany z frontem lub ścianą boczną,
dla wszystkich wzorów modeli SV oraz SUV
LTOPE4502
TOP-KST-S
Podest dla wanien sześciokątnych
maksymalną wysokością 200, głębokością 300 mm
LTOPE1032
TOP-WA 1000
Pomoce montażowe do wanien, włącznie z akcesoriami (3 szt. FIX-FID 110)
1000 x 100 x 50 mm
LTOPE1033
TOP-WA 500
Pomoce montażowe do wanien, włącznie z akcesoriami (2 szt. FIX-FID 110)
500 x 100 x 50 mm
LTOPE1050
TOP-AN
Pomoce montażowe do elementów obudowy,
500 x 50 x 50 mm
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
LTOPE1052
TOP-KIT
Zestaw montażowy dla obudów wanien z:
6 szt. FIX-FID 110, 6 szt. FIX-SD 80, 1 szt. COL-MK,
5 kg COL-AK, 10 m ARM-100 SK
* Ceny opierają się na dostarczonym rysunku CAD lub pliku Autocad CAD, jako dwg lub dxf ze wszystkimi wymaganymi podczas zamówienia wymiarami.
W przypadku braku ww rysunku, koszt zamówienia wzrasta o jego wykonanie.
Dane opakowania na zapytanie
Komponenty systemowe COL, FIX, MONT · Aktualna lista cen Strona 6
46
www.luxelements.com
Zestaw *
Zestaw *
Zestaw *
Zestaw *
Zestaw *
Zestaw *
Zestaw *
Sztuk
mb
Zestaw
Zestaw
Zestaw
Zestaw
PRG2011_PL_05_TOP_lux_06_top.qxd 15.03.11 11:31 Seite 47
LUX ELEMENTS ®-TOP
Dane produktu i opakowania – LUX ELEMENTS®-TOP (Forma sześciokąta)
TOP-SG-EL
TOP-SU-EL
TOP-SV-EL
TOP-SUV-EL
TOP-KST-S
TOP-KIT
TOP-REVR-S
Dane produktu
Numer
artykułu
Nazwa
artykułu
Opis artykułu
Wymiary
Jednostka
LTOPE4201
TOP-SG-EL
Obudowa wanny, sześciokątna, licująca, zabudowa: wzdłuż
Zestaw *
LTOPE4202
TOP-SU-EL
Obudowa wanny, sześciokątna, wcięcie na stopy, zabudowa: wzdłuż
LTOPE4203
TOP-SV-EL
Obudowa wanny, sześciokątna, półka, zabudowa: wzdłuż
LTOPE4204
TOP-SUV-EL
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
maksymalną długością wanny: 2100 mm,
maksymalną szerokością wanny: 1000 mm
Produkcja na wymiar
Obudowa wanny, sześciokątna, wcięcie na stopy/półka,
zabudowa: wzdłuż
LTOPE4501
TOP-REVR-S
Cofnięty, wyjmowany otwór rewizyjny,
zintegrowany z frontem lub ścianą boczną,
dla wszystkich wzorów modeli SV oraz SUV
LTOPE4502
TOP-KST-S
Podest dla wanien sześciokątnych
maksymalną wysokością 200, głębokością 300 mm
LTOPE1032
TOP-WA 1000
Pomoce montażowe do wanien, włącznie z akcesoriami (3 szt. FIX-FID 110)
1000 x 100 x 50 mm
LTOPE1033
TOP-WA 500
Pomoce montażowe do wanien, włącznie z akcesoriami (2 szt. FIX-FID 110)
500 x 100 x 50 mm
LTOPE1050
TOP-AN
Pomoce montażowe do elementów obudowy,
500 x 50 x 50 mm
2 ograniczniki EL 50 z 2 szt. FIX-FID 110 każdy
LTOPE1052
TOP-KIT
Zestaw montażowy dla obudów wanien z:
6 szt. FIX-FID 110, 6 szt. FIX-SD 80, 1 szt. COL-MK,
5 kg COL-AK, 10 m ARM-100 SK
* Ceny opierają się na dostarczonym rysunku CAD lub pliku Autocad CAD, jako dwg lub dxf ze wszystkimi wymaganymi podczas zamówienia wymiarami.
W przypadku braku ww rysunku, koszt zamówienia wzrasta o jego wykonanie.
Zestaw *
Zestaw *
Zestaw *
Sztuk
mb
Zestaw
Zestaw
Zestaw
Zestaw
Dane opakowania na zapytanie
Komponenty systemowe COL, FIX, MONT · Aktualna lista cen Strona 6
47
