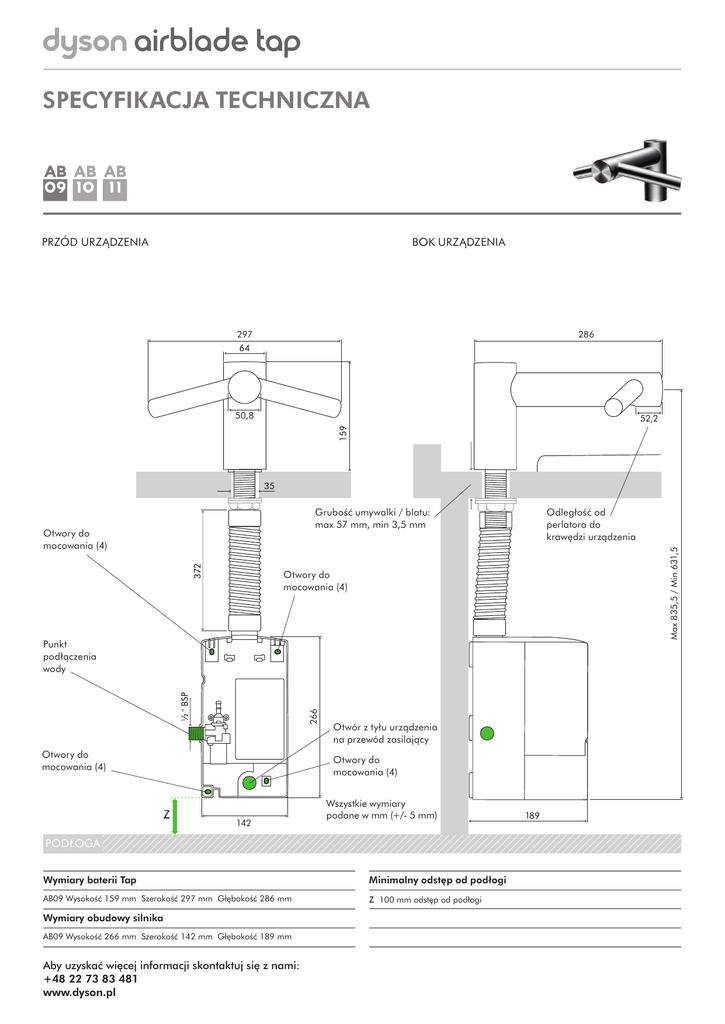

specyfikacja techniczna

SPECYFIKACJA TECHNICZNA
PRZÓD URZĄDZENIA
BOK URZĄDZENIA
297
286
50,8
52,2
Otwory do
mocowania (4)
Otwory do
mocowania (4)
266
Punkt
podłączenia
wody
Otwory do
mocowania (4)
Otwór z tyłu urządzenia
na przewód zasilający
Otwory do
mocowania (4)
142
Wszystkie wymiary
podane w mm (+/- 5 mm)
PODŁOGA
Wymiary baterii Tap
Minimalny odstęp od podłogi
AB09 Wysokość 159 mm Szerokość 297 mm Głębokość 286 mm
Z 100 mm odstęp od podłogi
Wymiary obudowy silnika
AB09 Wysokość 266 mm Szerokość 142 mm Głębokość 189 mm
Aby uzyskać więcej informacji skontaktuj się z nami:
+48 22 73 83 481
www.dyson.pl
Odległość od
perlatora do
krawędzi urządzenia
Max 835,5 / Min 631,5
Grubość umywalki / blatu:
max 57 mm, min 3,5 mm
SPECYFIKACJA TECHNICZNA
PRZÓD URZĄDZENIA
BOK URZĄDZENIA
286
50,8
52,2
309
297
Odległość od
perlatora do
krawędzi urządzenia
Max 835,5 / Min 631,5
Grubość umywalki / blatu:
max 57 mm, min 3,5 mm
Otwory do
mocowania (4)
Otwory do
mocowania (4)
266
Punkt
podłączenia
wody
Otwory do
mocowania (4)
Otwór z tyłu urządzenia
na przewód zasilający
Otwory do
mocowania (4)
142
Wszystkie wymiary
podane w mm (+/- 5 mm)
PODŁOGA
Wymiary baterii Tap
Minimalny odstęp od podłogi
AB10 Wysokość 309 mm Szerokość 297 mm Głębokość 286 mm
Z 100 mm odstęp od podłogi
Wymiary obudowy silnika
AB10 Wysokość 266 mm Szerokość 142 mm Głębokość 189 mm
SPECYFIKACJA TECHNICZNA
BOK URZĄDZENIA
PRZÓD URZĄDZENIA
Odległość od
perlatora do
krawędzi urządzenia
Otwór o
średnicy 5 mm
40
Punkt podłączenia
wody
60
Otwory do
mocowania (4)
771
Otwór na przewód
zasilający
PODŁOGA
Wymiary baterii Tap
AB11 Długość 312 mm Szerokość 297 mm
Wymiary obudowy silnika
AB11 Wysokość 266 mm Szerokość 142 mm Głębokość 189 mm
SPECYFIKACJA TECHNICZNA
Instalacja AB11
W modelu suszarki Dyson Airblade AB11, silnik należy umieścić
za ścianą szkieletową w obudowie metalowej dostarczanej w
zestawie (Rys.1). Pionowe ściany szkieletowe muszą być zbudowane
w taki sposób, aby obudowa metalowa mogła być zamontowana
pomiędzy nimi (Rys. 2). Jedna z poziomych ścian szkieletowych
musi być dopasowana a) tak, żeby utrzymywała główną masę
urządzenia oraz metalową osłonę rury i b) tak, żeby trzon baterii
umywalkowej znajdował się w prawidłowym położeniu.
Rys.2
Szczegółowe informacje można znaleźć w instrukcji drukowanej,
dostarczonej z urządzeniem. Jest ona również dostępna na stronie
www.dyson.pl/docs
Rys.1
Rys.3
Rys.4
Instalacja
płyt z karton
gipsu.
Instalacja
suszarki do
rąk Dyson
Airblade Tap.
SPECYFIKACJA TECHNICZNA
Parametry elektryczne
Specyfikacja umywalki
Napięcie elektryczne / Częstotliwość: 220-240 V, 50/60 Hz
Suszarka do rąk Dyson Airblade Tap jest kompatybilna z większością
typów umywalek. Należy się upewnić, że w umywalkach nie są
zamontowane korki i unikać odpływów z wbudowanymi korkami
(np. podnoszonymi lub obracanymi).
Moc znamionowa: 1600 W
Rodzaj silnika: cyfrowy, bezszczotkowy silnik Dyson V4 typu DC
Częstotliwość przełączania silnika: 6 000 na sekundę
Prędkość silnika: 90 000 obrotów na minutę
Zakres temperatur otoczenia: 0° – 40°C
Rodzaj elementu grzewczego: brak
Zużycie energii w trybie gotowości: mniej niż 0,5 W
Obudowa
Konstrukcja baterii umywalkowej: stal nierdzewna (szczotkowana)
Konstrukcja podblatowej obudowy silnika: odlewany ABS (główna część)
Typ śrub zewnętrznych: Torx T15
Ochrona przed wchłanianiem wody: do IP35
Filtracja
Filtr HEPA (włókno szklane i warstwa filcu)
Usuwanie 99,9% bakterii
Obsługa urządzenia
Bezdotykowa obsługa z inteligentnym sensorem na podczerwień
Czas suszenia: 12 sekund (zgodnie z metodą określoną
przez National Sanitation Foundation w Protokole P.335)
Czas pracy ciągłej: 30 sekund
Za pomocą specjalnie stworzonej metody testów, inżynierowie Dyson
sprawdzili różne rodzaje umywalek, aby ocenić ich zgodność z suszarkami
Dyson Airblade Tap. Dla rekomendowanych umywalek, proszę skorzystać
z przewodnika znajdującego się na stronie www.dyson.pl/docs
Zalecamy nieużywanie umywalek o następujących cechach geometrycznych:
Płaskie dno bezpośrednio otaczające odpływ (w promieniu 60 mm).
Pochylona tylna i przednia ściana w stosunku do dna umywalki. Więcej
informacji można znaleźć w dokumencie Informacja przed instalacją.
Wymiary umywalki: wszystkie wymiary są wymiarami
wewnętrznymi, chyba że zaznaczono inaczej.
Minimalna szerokość umywalki: 350 mm
Minimalna długość umywalki od przedniej do tylnej krawędzi: 300 mm
Minimalna głębokość umywalki: 100 mm
Maksymalna głębokość umywalki tylko dla AB10: 200 mm
(zewnętrzny wymiar komory umywalki).
Materiał umywalki: należy unikać umywalek z powierzchniami polerowanymi
na wysoki połysk np. polerowanym chromem. Umywalka wykonana z
porcelany lub szczotkowanego metalu będzie odpowiednia. Jeśli kilka
urządzeń Dyson Airblade Tap jest instalowanych obok siebie, powinna zostać
zachowana odległość minimum 580 mm pomiędzy środkami urządzeń.
Standardowa gwarancja
5 lat gwarancji, 1 rok robocizna.
Prędkość powietrza przepływającego przez szczeliny: 690 km/h
Przepływ powietrza w czasie pracy urządzenia: do 29 l/s
Maksymalna wysokość montażu: 2000 metrów n.p.m.
Specyfikacja podłączenia wody
Przepływ wody: 4 l/min z perlatorem o standardowym przepływie.
1,9 l/min z perlatorem o niskim przepływie. Dołączony do zestawu.
Zasilanie baterii umywalkowej: zasilanie sieciowe
Kontrola temperatury wody: rekomendowany mikser
termostatyczny (nie dołączony do zestawu)
Wymagane ciśnienie wody: 1-8 Bar
Logistyka
Numer seryjny produktu: AB09 GK6; AB10 GK7; AB11 GK8
Kod do zamówienia produktu:
AB09 301841-01; AB10 301842-01; AB11 301843-01
Waga netto: AB09 4,3 kg; AB10 4,6 kg; AB11 9,0 kg
Waga z opakowaniem: AB09 5,7 kg; AB10 6,1 kg; AB11 11,4 kg
Wymiary opakowania (W x S x G): AB09 303 × 284 × 286 mm
AB10 276 × 437 × 280 mm; AB11 302 × 610 × 375 mm
Kod kreskowy: AB09 5025 1550 1699 2;
AB10 5025 1550 1700 5; AB11 5025 1550 1777 7
Rodzaje urządzeń
AB09 Model niski
AB10 Model wysoki
AB11 Model ścienny
Dodatkowe dokumenty można
pobrać ze strony internetowej.
Informacje przez instalacją.
Instrukcja montażu.
Katalog suszarki do rąk Dyson Airblade Tap.
Wskazówki dotyczące utrzymania w czystości.
Pliki CAD.
Filmy instruktażowe.
Logo NSF jest zastrzeżonym znakiem handlowym firmy NSF International.
Logo Carbon jest znakiem handlowym Carbon Trust.
Znak atestowanych produktów nieżywnościowych HACCP International jest zastrzeżonym znakiem
handlowym organizacji HACCP International. HACCP International przyznał certyfikat produktom
Dyson na podstawie zaleceń instalacyjnych i warunków eksploatacji. Na licencji Dyson.
