blachy zaczepowe do elektrozaczepów

Blachy zaczepowe
do elektrozaczepów

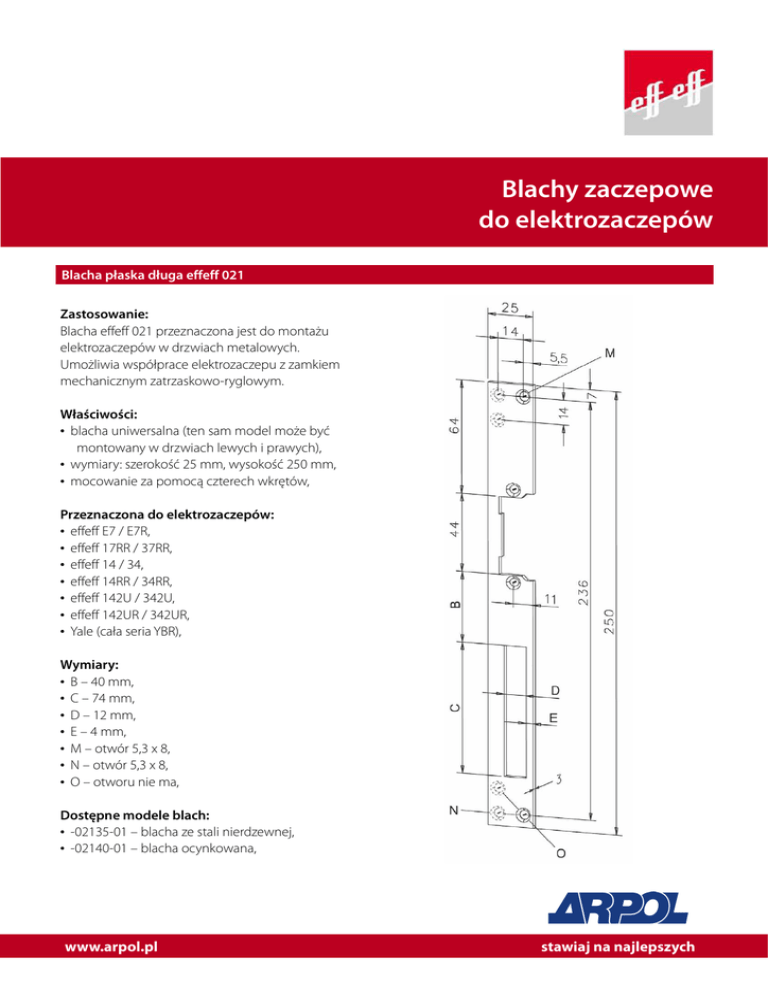

Blacha płaska długa effeff 021
Zastosowanie:
Blacha effeff 021 przeznaczona jest do montażu
elektrozaczepów w drzwiach metalowych.
Umożliwia współprace elektrozaczepu z zamkiem
mechanicznym zatrzaskowo-ryglowym.
Właściwości:
• blacha uniwersalna (ten sam model może być
montowany w drzwiach lewych i prawych),
• wymiary: szerokość 25 mm, wysokość 250 mm,
• mocowanie za pomocą czterech wkrętów,
Przeznaczona do elektrozaczepów:
• effeff E7 / E7R,
• effeff 17RR / 37RR,
• effeff 14 / 34,
• effeff 14RR / 34RR,
• effeff 142U / 342U,
• effeff 142UR / 342UR,
• Yale (cała seria YBR),
Wymiary:
• B – 40 mm,
• C – 74 mm,
• D – 12 mm,
• E – 4 mm,
• M – otwór 5,3 x 8,
• N – otwór 5,3 x 8,
• O – otworu nie ma,
Dostępne modele blach:
• -02135-01 – blacha ze stali nierdzewnej,
• -02140-01 – blacha ocynkowana,
Blacha płaska długa effeff 051
Zastosowanie:
Blacha effeff 051 przeznaczona jest do montażu
elektrozaczepów w drzwiach metalowych.
Umożliwia współprace elektrozaczepu z zamkiem
mechanicznym zatrzaskowo-ryglowym.
Właściwości:
• blacha posiada owalne otwory montażowe oraz
ma specjalne rowki dzięki którym zwiększa się
zakres regulacji,
• wymiary: szerokość 25 mm, wysokość 250 mm,
• mocowanie za pomocą czterech wkrętów,
Przeznaczona do elektrozaczepów:
• effeff 142U / 342U,
• effeff 142UR / 342UR,
Wymiary:
• B – 40 mm,
• C – 74 mm,
• D – 12 mm,
• E – 4 mm,
• G – 64 mm,
• M – otwór 5,3 x 8,
Dostępne modele blach:
• -05135-04 – blacha ze stali nierdzewnej lewa,
• -05135-05 – blacha ze stali nierdzewnej prawa,
• -05140-04 – blacha ocynkowana lewa,
• -05140-05 – blacha ocynkowana prawa,
Blacha kątowa długa effeff 066
Zastosowanie:
Blacha effeff 066 przeznaczona jest do montażu
elektrozaczepów w drzwiach drewnianych.
Umożliwia współprace elektrozaczepu z zamkiem
mechanicznym zatrzaskowo-ryglowym.
Właściwości:
• wymaga określenia stronności (do drzwi
lewych lub do prawych),
• wymiary: szerokość 25 mm, wysokość 250 mm,
głębokość 32 mm,
• mocowanie za pomocą czterech wkrętów,
Przeznaczona do elektrozaczepów:
• effeff E7 / E7R,
• effeff 17RR / 37RR,
• effeff 14 / 34,
• effeff 14RR / 34RR,
• effeff 142U / 342U,
• effeff 142UR / 342UR,
• Yale (cała seria YBR),
Wymiary:
• A – 25 mm,
• B – 40 mm,
• C – 74 mm,
• D – 12 mm,
• E – 4 mm,
• F – nie posiada zaokrągleń,
• H – 32 mm,
• M – otwór 5,3 x 8,
• P – 11 mm,
Dostępne modele blach:
• -06601-04 – blacha żółta lewa,
• -06601-05 – blacha żółta prawa,
• -06635-04 – blacha ze stali nierdzewnej lewa,
• -06635-05 – blacha ze stali nierdzewnej prawa,
• -06640-04 – blacha ocynkowana lewa,
• -06640-05 – blacha ocynkowana prawa,
Blacha płaska krótka effeff 096
Zastosowanie:
Blacha effeff 096 przeznaczona jest do montażu
elektrozaczepów w drzwiach metalowych.
Umożliwia współprace elektrozaczepu z zamkiem
mechanicznym zatrzaskowym.
Właściwości:
• blacha uniwersalna (ten sam model może być
montowany w drzwiach lewych i prawych),
• wymiary: szerokość 24 mm, wysokość 130 mm,
• mocowanie za pomocą dwóch wkrętów,
Przeznaczona do elektrozaczepów:
• effeff E7 / E7R,
• effeff 17RR / 37RR,
• effeff 14 / 34,
• effeff 142U / 342U,
• Yale (cała seria YBR),
Wymiary:
• A – 24 mm,
• B – 43 mm,
• F – nie ma zaokrągleń,
• G – 43 mm,
• L – 130 mm,
• M – otwór 4,3 x 8,
• P – 10,2 mm,
• R – 4 mm,
Dostępne modele blach:
• -09635-01 – blacha ze stali nierdzewnej,
• -09640-01 – blacha ocynkowana,
Blacha płaska krótka effeff 120
Zastosowanie:
Blacha effeff 120 przeznaczona jest do montażu
elektrozaczepów w drzwiach metalowych.
Umożliwia współprace elektrozaczepu z zamkiem
mechanicznym zatrzaskowym.
Właściwości:
• blacha uniwersalna (ten sam model może być
montowany w drzwiach lewych i prawych),
• wymiary: szerokość 25 mm, wysokość 160 mm,
• mocowanie za pomocą dwóch wkrętów,
Przeznaczona do elektrozaczepów:
• effeff E7 / E7R,
• effeff 17RR / 37RR,
• effeff 14 / 34,
• effeff 14RR / 34RR,
• effeff 142U / 342U,
• effeff 142UR / 342UR,
• Yale (cała seria YBR),
Wymiary:
• A – 25 mm,
• B – 50 mm,
• F – nie ma zaokrągleń,
• G – 66 mm,
• L – 160 mm,
• M – otwór 5,3 x 8,
• P – 11 mm,
• R – 7 mm,
Dostępne modele blach:
• -12035-01 – blacha ze stali nierdzewnej,
• -12040-01 – blacha ocynkowana,
Blacha kątowa krótka effeff 137
Zastosowanie:
Blacha effeff 137 przeznaczona jest do montażu
elektrozaczepów w drzwiach drewnianych.
Umożliwia współprace elektrozaczepu z zamkiem
mechanicznym zatrzaskowym.
Właściwości:
• blacha uniwersalna (ten sam model może być
montowany w drzwiach lewych i prawych),
• wymiary: szerokość 25 mm, wysokość 180 mm,
głębokość 32 mm,
• mocowanie za pomocą czterech wkrętów,
Przeznaczona do elektrozaczepów:
• effeff E7 / E7R,
• effeff 17RR / 37RR,
• Yale (cała seria YBR),
Wymiary:
• A – 25 mm,
• B – 68 mm,
• F – nie ma zaokrągleń,
• G – 68 mm,
• L – 180 mm,
• R1/R2 – 7/12mm,
Dostępne modele blach:
• -13735-01 – blacha ze stali nierdzewnej,
Blacha płaska długa z wyślizgiem effeff 165
Zastosowanie:
Umożliwia współprace elektrozaczepu z zamkiem
mechanicznym zatrzaskowo-ryglowym.
Właściwości:
• posiada wyślizg z osłoną zapadki,
• wymaga określenia stronności (do drzwi lewych
lub do prawych),
• wymiary: szerokość 25 (+19) mm, wysokość 250 mm,
• mocowanie za pomocą czterech wkrętów,
Przeznaczona do elektrozaczepów:
• effeff 14 / 34,
• effeff 14RR / 34RR,
• effeff 142U / 342U,
• effeff 142UR / 342UR,
Wymiary:
• B – 40 mm,
• C – 74 mm,
• D – 12 mm,
• E – 5 mm,
• L – 250 mm,
• T – 80 mm,
Dostępne modele blach:
• -16501-04 – blacha żółta lewa,
• -16501-05 – blacha żółta prawa,
• -16535-04 – blacha ze stali nierdzewnej lewa,
• -16535-05 – blacha ze stali nierdzewnej prawa,
• -16531-04 – blacha mosiądz lewa,
• -16531-05 – blacha mosiądz prawa,
Blacha płaska krótka z wyślizgiem effeff 169
Zastosowanie:
Umożliwia współprace elektrozaczepu z zamkiem
mechanicznym zatrzaskowym.
Właściwości:
• posiada wyślizg z osłoną zapadki,
• blacha uniwersalna (ten sam model może być
montowany w drzwiach lewych i prawych),
• wymiary: szerokość 25 (+11,4) mm, wysokość 180 mm,
• mocowanie za pomocą czterech wkrętów,
Przeznaczona do elektrozaczepów:
• effeff 14 / 34,
• effeff 14RR / 34RR,
• effeff 142U / 342U,
• effeff 142UR / 342UR
Dostępne modele blach:
• -16940-01 – blacha ocynkowana,
