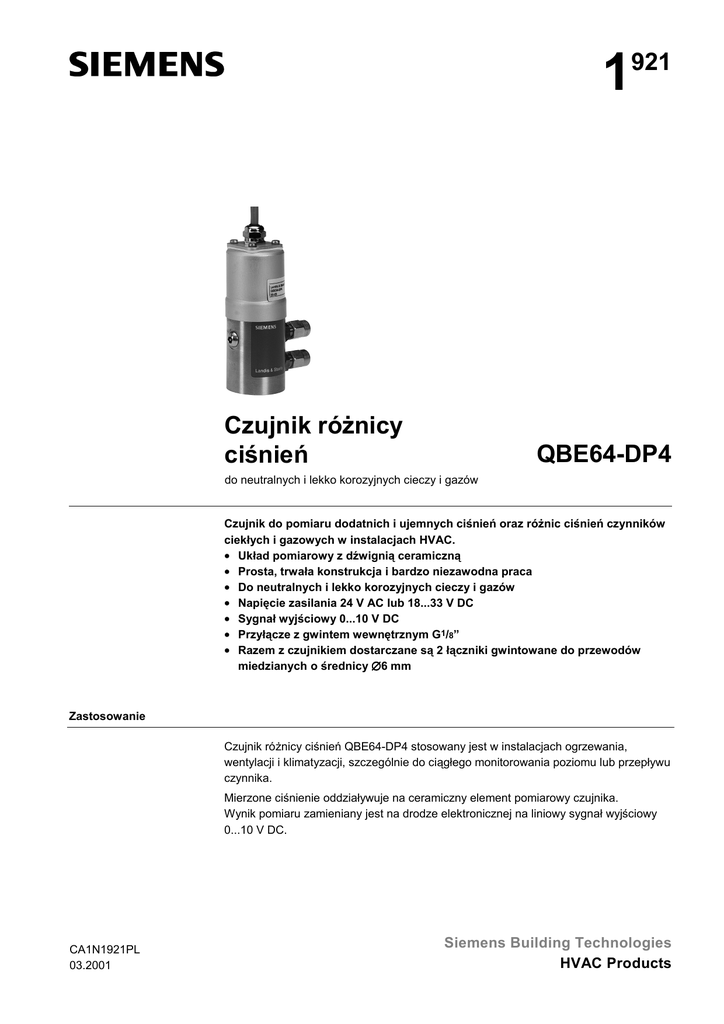

1921 Czujnik różnicy ciśnień QBE64-DP4

1921 Czujnik różnicy ciśnień QBE64-DP4

1
921
Czujnik różnicy
ciśnień
QBE64-DP4
do neutralnych i lekko korozyjnych cieczy i gazów
Czujnik do pomiaru dodatnich i ujemnych ciśnień oraz różnic ciśnień czynników
ciekłych i gazowych w instalacjach HVAC.
• Układ pomiarowy z dźwignią ceramiczną
• Prosta, trwała konstrukcja i bardzo niezawodna praca
• Do neutralnych i lekko korozyjnych cieczy i gazów
• Napięcie zasilania 24 V AC lub 18...33 V DC
• Sygnał wyjściowy 0...10 V DC
• Przyłącze z gwintem wewnętrznym G1/8”
• Razem z czujnikiem dostarczane są 2 łączniki gwintowane do przewodów
miedzianych o średnicy ∅6 mm
Zastosowanie
Czujnik różnicy ciśnień QBE64-DP4 stosowany jest w instalacjach ogrzewania,
wentylacji i klimatyzacji, szczególnie do ciągłego monitorowania poziomu lub przepływu
czynnika.
Mierzone ciśnienie oddziaływuje na ceramiczny element pomiarowy czujnika.
Wynik pomiaru zamieniany jest na drodze elektronicznej na liniowy sygnał wyjściowy
0...10 V DC.
CA1N1921PL
03.2001
Siemens Building Technologies
HVAC Products
Zestawienie typów
Niniejszy czujnik stanowi rozszerzenie typoszeregu czujników QBE63-DP... (patrz karta
katalogowa CA1N1920). Posiada on maksymalny zakres pomiarowy do 4 bar.
Typ
Zakres ciśnienia
QBE64-DP4
0 ... 4 bar
0 ... 400 kPa
Sygnał wyjściowy
0...10 V DC
Odpowiednia obejma mocująca dostarczana jest z czujnikiem.
Wyposażenie
dodatkowe
Wyposażenie dodatkowe należy zamawiać oddzielnie.
Elementy zestawu montażowego AQB51.1 dostarczane są przez SERTO.
Można zamawiać także inne zestawy montażowe produkcji SERTO.
AQB51.1
80364a
Zestaw montażowy, w skład którego wchodzą:
• 2 gwintowane łączniki miedziane, 2 x G1/8”,
zewnętrzny
• 2 miedziane uszczelki, 1/8”
• 1 przewód miedziany o długości 1m ze złączkami na obydwu końcach, G1/8” wewnętrzny
• 1 gwintowany łącznik, z G1/8” wewnętrznego
na G1/2” wewnętrzny, z 1 miedzianą uszczelką, ½”
• 1 gwintowany łącznik, z G1/8” wewnętrznego
na R1/2” zewnętrzny
• Instrukcja montażu (nr 35757)
Zamawianie
Przy zamawianiu należy podać ilość, nazwę urządzenia i oznaczenie typu.
Przykład: 1 czujnik różnicy ciśnień QBE64-DP4 i 2 zestawy montażowe AQB51.1
Urządzenia współpracujące
Czujnik QBE64-DP4 może być podłączany do urządzeń lub systemów, do których
można doprowadzić sygnał pomiarowy 0...10 V DC z czujnika ciśnienia.
Zasada działania
Mierzone ciśnienie oddziaływuje na ceramiczny element pomiarowy. Ceramiczny element pomiarowy czujnika cechują następujące znaczące korzyści:
• Bardzo niska wrażliwość na temperaturę
• Odporność na wysokie temperatury
• Brak starzenia mechanicznego i pełzania
Sygnał wyjściowy czujnika jest linearyzowany, kompensowany od wpływu temperatury i
wzmacniany przez wbudowany układ elektroniczny czujnika.
2/6
Siemens Building Technologies
HVAC Products
Czujnik różnicy ciśnień QBE64-DP4
CA1N1921pl
03.2001
Budowa
Czujnik różnicy ciśnień QBE64.DP4 składa się z:
• Obudowy z kablem przyłączeniowym i dławikiem kablowym
• Obudowy komory ciśnienia z ceramicznym elementem pomiarowym, zaciskami podłączeniowymi i punktami oczyszczania
• Obwodu drukowanego
• Łączników gwintowanych (2 szt.) do przewodów miedzianych o średnicy ∅6 mm
• Obejmy montażowej
Wskazówki do montażu
Instrukcja montażu dostarczana jest razem z czujnikiem.
Czujnik QBE64-DP4 może być podłączany bezpośrednio za pośrednictwem łączników
gwintowanych R1/8". Podczas montażu czujnika w instalacji należy zwrócić szczególną
uwagę na szczelność połączeń gwintowanych.
• W celu dołączenia układu pomiarowego do instalacji, stosować standardowe trójniki
lub wykonać otwory średnicy ∅5 mm dla punktów podłączeniowo-pomiarowych (A).
• Aby uniknąć jednostronnego przeciążenia czujnika podczas dokonywania nastaw,
można zainstalować obejście izolujące (5).
• Do celów diagnostycznych, układy pomiarowe można dołączyć poprzez trójnik pomiarowy na głowicy czujnika.
Zalecenia
Ważna uwaga
Montaż przy zastosowaniu czujnika do czynników ciekłych:
ø max. 5 mm
• Czujnik montować zawsze poniżej punktów pomiarowych ciśnienia
• Montaż wykonywać na powierzchni nie ulegającej wibracjom
• Zawsze opróżniać instalację
Zasilanie
Powrót
+
–
90°
A
A
80357
2
1
5
1
2
4
4
4
3 P1
+
P2 3
–
QBE...-DP...
A
1
2
3
4
5
Otwory pomiarowe (punkty podłączeniowe)
Zawory izolujące (SERTO SO 7100-6 GREY i, jeśli wymagana, nakręcana podstawa SO 09904-4-8)
Trójniki (SERTO SO 03000-1/8)
Łączniki (z zestawu montażowego AQB51.1)
Przewody miedziane (z zestawu montażowego AQB51.1)
Obejście izolujące
3/6
Siemens Building Technologies
HVAC Products
Czujnik różnicy ciśnień QBE64-DP4
CA1N1921pl
03.2001
Dane techniczne
Przyłącza elektryczne
Zasilanie
Napięcie zasilania
Pobór prądu
Sygnał wyjściowy
Dane metrologiczne
Materiały
Przyłącza
Montaż
Napięcie punktu zerowego
Rezystancja pracy
Zakres różnicy ciśnień
Element pomiarowy
Dokładność pomiaru
Suma liniowości, histerezy i powtarzalności
Punkt zerowy TC
Czułość TC
Przeciążenie jednostronne P1 / P2
Ciśnienie instalacji
Ciśnienie przebicia
Odpowiedź dynamiczna:
Czas odpowiedzi
Odwrócenie obciążenia
Dopuszczalne czynniki
Dopuszczalna temperatura czynnika
Obsługa
Obudowa komory ciśnienia, pokrywa
Części kontaktujące się z czynnikiem
Uszczelnienie
Obejma mocująca
Zestaw montażowyAQB51.1
Kabel przyłączeniowy
Doprowadzenie kabla
Przyłącza ciśnienia
Obejma mocująca
Pozycja montażu
Warunki środowiskowe
Wymiary / waga
Bezpieczeństwo
Dopuszczalna temperatura otoczenia
Praca
Składowanie i transport
Dopuszczalna wilgotność otoczenia
Waga (z opakowaniem)
Wymiary
Stopień ochrony
Spełnia wymagania CE
niskie napięcie (SELV, PELV)
24 V AC, 50/60 Hz lub 18...33 V DC
±15 % dla 24 V AC
< 5 mA dla maks. sygnału wyjściowego
0...10 V DC, zabezpieczony przed zwarciem i zamienioną polaryzacją
<50 mV
>10 kΩ
0...4 bar
element ceramiczny
kalibrowany fabrycznie
< ± 0,5 % pełnego zakresu
< ± 0,06 % pełnego zakresu / K
typowo < ± 0,015 % pełnego zakresu / K
8 / 8 bar
25 bar (P1 i P2 równocześnie)
37.5 bar (1,5 x ciśnienie instalacji)
<5 ms
<50 Hz
powietrze lub lekko korozyjne czynniki
gazowe i ciekłe
–15 ... +80 °C
nie wymagana
aluminium (AlMgSi1)
stal nierdzewna (1.4305), ceramika
FPM Viton® (fluoroelastomer)
stal nierdzewna (1.4305)
patrz „Wyposażenie dodatkowe“
3-żyłowy, o długości 1,5 m
dławik kablowy
gwint zewnętrzny G1/8“; z łącznikami
gwintowanymi do przewodów o średnicy
∅6 mm
do montażu kanałowego, naściennego,
w stropach lub szafach sterowniczych
dowolna (fabrycznie kalibrowany dla
przyłączy ciśnienia skierowanych w dół);
przy stosowaniu do cieczy: punktami
oczyszczania do góry
–15 ... +60 °C (elektronika)
–40 ... +80 °C
< 90% rH, bez skraplania
0,43 kg
patrz „Wymiary“
IP65 wg IEC529
EG89/336 (EMC),
EN50081-1, EN50081-2, EN50082-2
4/6
Siemens Building Technologies
HVAC Products
Czujnik różnicy ciśnień QBE64-DP4
CA1N1921pl
03.2001
Zaciski podłączeniowe
G +
U
M 0
Kolor
Brązowy
Zielony
Biały
80358
Napięcie zasilania 24 V AC lub 18...33 V DC
Sygnał wyjściowy 0...10 V DC (względem masy)
Masa (GND)
Wymiary (w mm)
…
25
00379
~ 130
M4
95
G1/8"
Obejma mocująca
80326
~ 22,5
ø 40
44
5
M4
P1
30
/ – 27 NPT
1 8
12,5 12,5
14,8
21
P2
11.5 12.5
12
20
5/6
Siemens Building Technologies
HVAC Products
Czujnik różnicy ciśnień QBE64-DP4
CA1N1921pl
03.2001
6/6
