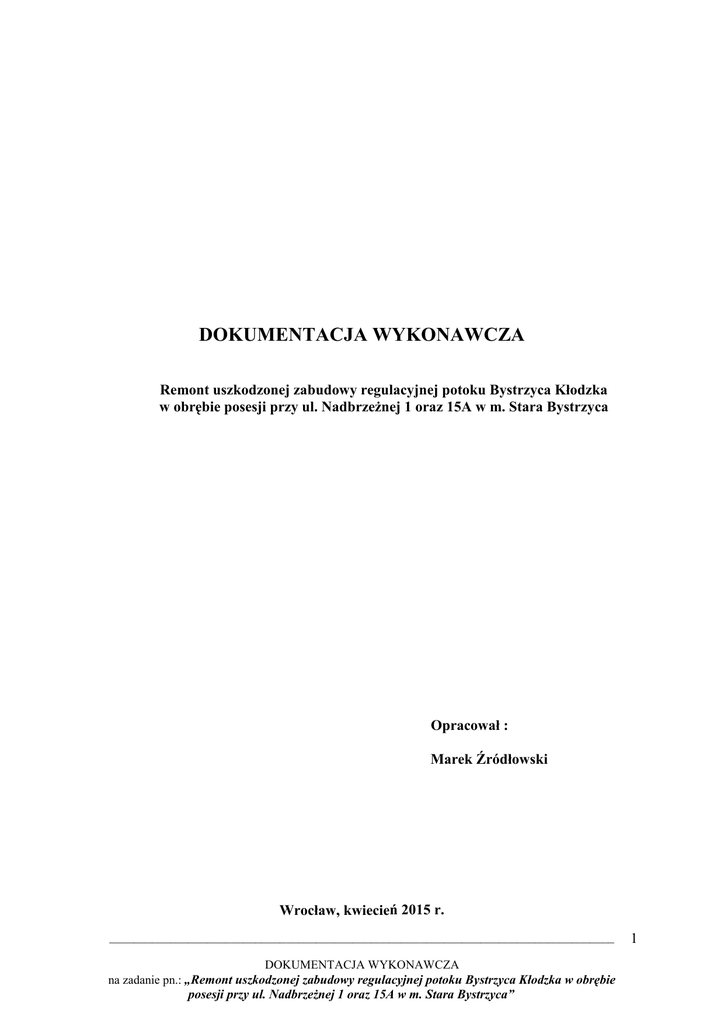

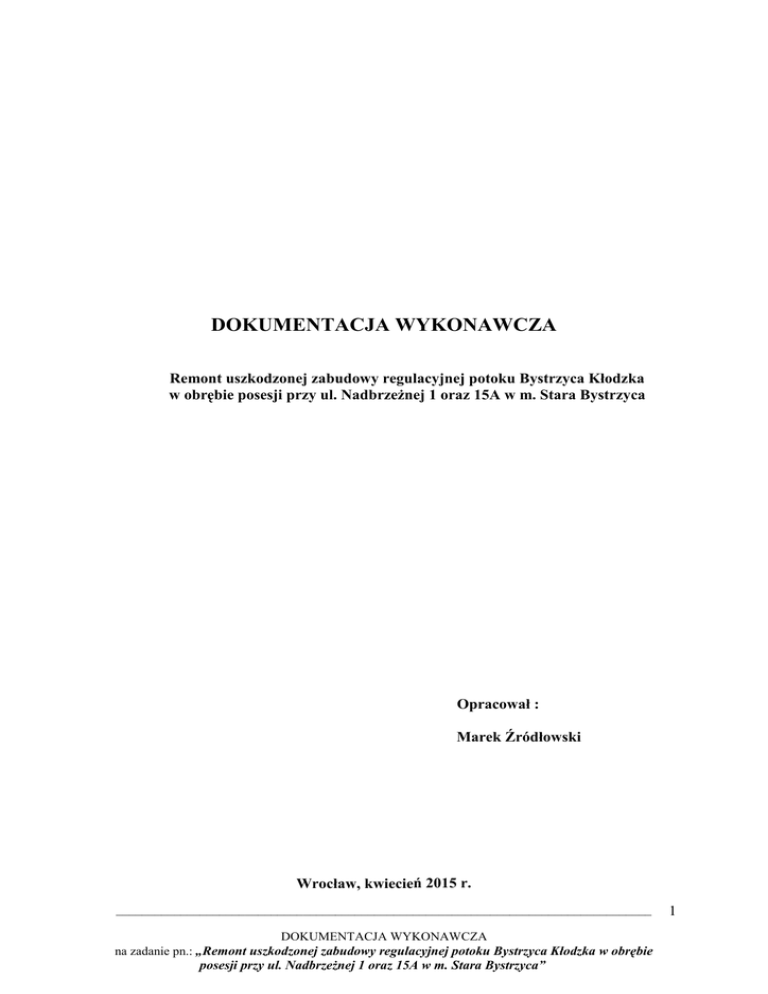

DOKUMENTACJA WYKONAWCZA
Remont uszkodzonej zabudowy regulacyjnej potoku Bystrzyca Kłodzka
w obrębie posesji przy ul. Nadbrzeżnej 1 oraz 15A w m. Stara Bystrzyca
Opracował :
Marek Źródłowski
Wrocław, kwiecień 2015 r.
___________________________________________________________________________________
DOKUMENTACJA WYKONAWCZA
na zadanie pn.: „Remont uszkodzonej zabudowy regulacyjnej potoku Bystrzyca Kłodzka w obrębie
posesji przy ul. Nadbrzeżnej 1 oraz 15A w m. Stara Bystrzyca”
1
___________________________________________________________________________
Zawartość:
I. Opis techniczny
1. Zakres, cel oraz lokalizacja opracowania
2. Aktualny stan ubezpieczeń objętych projektem.
3. Rozwiązania projektowe.
4. Uwagi końcowe
II. Część graficzna – rysunki
1. Mapa orientacyjna - skala 1:10 000
2. Rysunki techniczne
___________________________________________________________________________________
DOKUMENTACJA WYKONAWCZA
na zadanie pn.: „Remont uszkodzonej zabudowy regulacyjnej potoku Bystrzyca Kłodzka w obrębie
posesji przy ul. Nadbrzeżnej 1 oraz 15A w m. Stara Bystrzyca”
2
OPIS TECHNICZNY
1. Zakres, cel oraz lokalizacja opracowania.
Przedmiotowe zadanie ma na celu odtworzenie zabudowy regulacyjnej potoku oraz remontu
istniejących umocnień brzegowych. Dla realizacji powyższego celu projekt przewiduje:
• remont lub odtworzenie elementów zniszczonej zabudowy regulacyjnej,
• zapewnienie stałości i trwałości przekroju regulacyjnego,
• zahamowanie degradacji istniejącej zabudowy regulacyjnej oraz erozji brzegu.
Prace realizowane będą w korycie potoku Bystrzyca Kłodzka, przy posesji nr 1 i 15 a w
rejonie ul. Nadbrzeżnej w miejscowości Stara Bystrzyca, na działce nr 598 obręb Stara
Bystrzyca, gmina Bystrzyca Kłodzka, będącej własnością Skarbu Państwa w trwałym
zarządzie Regionalnego Zarządu Gospodarki Wodnej we Wrocławiu.
2. Stan istniejący
Na odcinku przy posesji nr 15a brzegi koryta potoku Bystrzyca Kłodzka są umocnione
murami oporowymi, o bardzo płytkich fundamentach. Działalność wód powodziowych od
potoku spowodowała zniszczenie fundamentów oraz murów na tym odcinku. W ścianach
występują bardzo liczne ubytki i wybrzuszenia okładziny kamiennej. Brak jest spoin. Odcinki
murów pochylone są w kierunku koryta potoku, grożąc zawaleniem. Woda penetruje przez
mury do piwnic budynku, naruszając jego fundamenty co grozi utratą stateczności budynku.
Przy posesji nr 1 koryto potoku jest naturalne, dzikie, nieuregulowane o nieregularnych
kształtach linii brzegowej. Brzegi oraz skarpy porośnięte drzewami i krzewami. Na prawym
brzegu, przy posesji ( brzeg wklęsły ) wody powodziowe od potoku erodują brzeg, zbliżając
się do fundamentów budynku. Dalsza erozja skarpy spowodować może utratę stateczności i
katastrofę budowlaną. Poniżej budynku, przy drodze na prawym brzegu powstała duża wyrwa
zagrażająca korpusowi drogi.
3. Rozwiązania projektowe
Projektowane odtworzenie zabudowy regulacyjnej koryta oraz skarp potoku Bystrzyca
Kłodzka polega na:
• wycince oraz wykarczowaniu drzew i krzewów z koryta i skarp potoku. Zwiększy to
jego przepustowość, zapobiegnie występowaniu zatorów oraz przyspieszy spływ
wód powodziowych.
• na odcinku prawego brzegu, przy posesji nr15a wykonanie podlewki zniszczonych
fundamentów istniejących murów oporowych o wymiarach 50x70 cm na długości
30 m.
• Poniżej podlewki na prawym brzegu wykonanie muru oporowego betonowego,
okładzinowego, cyklopowego na fundamencie betonowym o wymiarach 0,9x0,8 m.
Wysokość muru 1,5 m, szerokość korony 0,4 m, nachylenie skarpy odwodnej 5:1,
grubość okładziny kamiennej 25 cm, w korpusie sączki PCV Ø 7,5 cm, ułożone w
rzędzie co 2 m, spoina betonowa płaska cofnięta w głąb muru 5-10 mm, grubości 23 cm. Wykonanie muru na długości 45 m.
___________________________________________________________________________________
DOKUMENTACJA WYKONAWCZA
na zadanie pn.: „Remont uszkodzonej zabudowy regulacyjnej potoku Bystrzyca Kłodzka w obrębie
posesji przy ul. Nadbrzeżnej 1 oraz 15A w m. Stara Bystrzyca”
3
•
•
•
na lewym brzegu przy posesji nr 25 wykonanie muru oporowego betonowego,
okładzinowego, cyklopowego na fundamencie betonowym o wymiarach 0,9x0,8 m.
Wysokość muru 1,5 m, szerokość korony 0,4 m, nachylenie skarpy odwodnej 5:1,
grubość okładziny kamiennej 25 cm, w korpusie sączki PCV Ø 7,5 cm, ułożone w
rzędzie co 2 m, spoina betonowa płaska cofnięta w głąb muru 5-10 mm, grubości 23 cm. Wykonanie muru na długości 30 m.
Poniżej budynku nr 1 likwidacja wyboju w prawym brzegu ( przy drodze ) i na tym
odcinku wykonanie ubezpieczenia skarpowego brzegu okładziną kamienną
jednowarstwową, licowaną z kamienia łamanego typu ciężkiego o średnicy Ø ˃ 60
cm, klinowanego, pasem szerokości 3,5 m, grubości warstwy 60 cm z wrzynką w
dnie pasem 50 cm na długości 30 m.
przy budynku nr 1 na brzegu prawym wykonanie muru oporowego betonowego,
okładzinowego, cyklopowego na fundamencie betonowym o wymiarach 1.0x0,7 m.
Wysokość muru 1,8 m, szerokość korony 0,4 m, nachylenie skarpy odwodnej 5:1,
grubość okładziny kamiennej 25 cm, w korpusie sączki PCV Ø 7,5 cm, ułożone w
rzędzie co 2 m, spoina betonowa płaska cofnięta w głąb muru 5-10 mm, grubości 23 cm. Wykonanie muru na długości 40 m.
Lokalizacja oraz szczegóły konstrukcyjne umocnień zamieszczono w części rysunkowej
niniejszego projektu.
4. Uwagi końcowe
Roboty budowlane należy prowadzić przy odpowiednich obniżonych stanach wód tak
aby woda i podmakający w wyniku jej działania grunt nie powodował pogrążania się
pracującego sprzętu a także nie miała negatywnego wpływu na jakość realizowanych
robót. Roboty należy rozpocząć od prac przygotowawczych w zakresie:
• organizacji placu budowy,
• zgromadzenia i zmagazynowania odpowiedniej ilości materiałów
Roboty wykończeniowe należy wykonywać zgodnie z podstawowymi zasadami:
• teren w obrębie wykonanych ubezpieczeń po wykonaniu robót należy wyrównać,
• powierzchnia dróg dojazdowych, w miejscach zniszczonych podczas wykonywania
robót, powinna być naprawiona trwałym materiałem,
• pozostały teren w obrębie prowadzonych robót doprowadzić do stanu pierwotnego.
Roboty konstrukcyjne należy wykonywać pod osłoną gródz ziemnych oraz po osuszeniu
wykopów przy pomocy pomp.
Roboty należy wykonać zgodnie z normami przewidzianymi dla tego typu robót. Nadwyżki
mas ziemnych należy rozplantować w obrębie prowadzonych robót.
