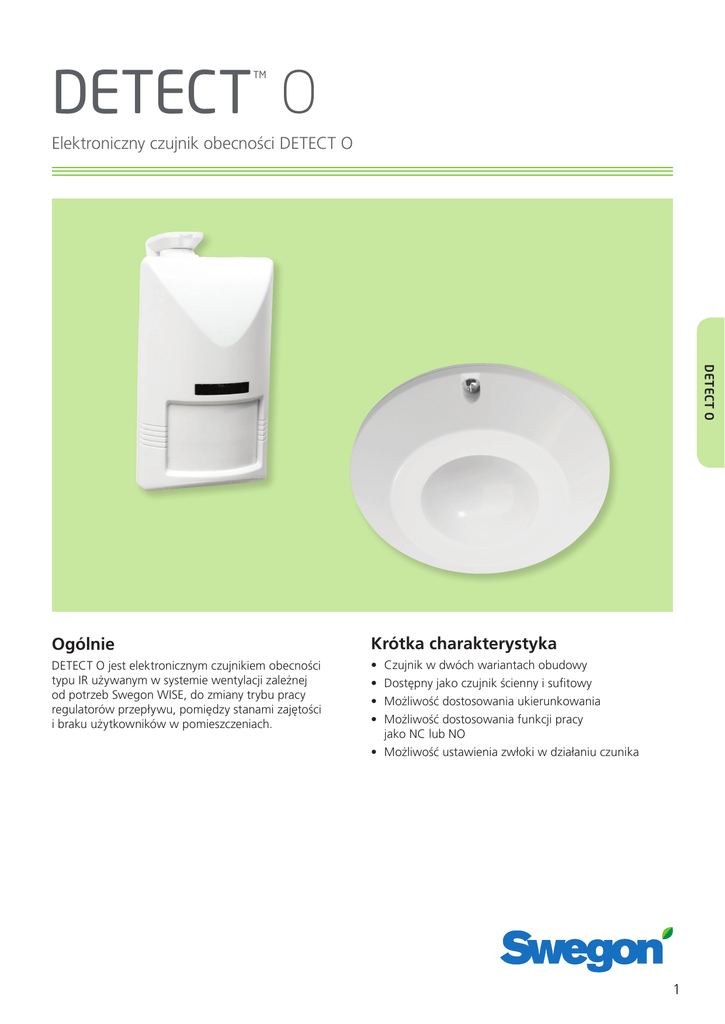

Elektroniczny czujnik obecności DETECT O
DETECT O
Ogólnie
Krótka charakterystyka
DETECT O jest elektronicznym czujnikiem obecności
typu IR używanym w systemie wentylacji zależnej
od potrzeb Swegon WISE, do zmiany trybu pracy
regulatorów przepływu, pomiędzy stanami zajętości
i braku użytkowników w pomieszczeniach.
•
•
•
•
Czujnik w dwóch wariantach obudowy
Dostępny jako czujnik ścienny i sufitowy
Możliwość dostosowania ukierunkowania
Możliwość dostosowania funkcji pracy
jako NC lub NO
• Możliwość ustawienia zwłoki w działaniu czunika
1
DETECT O
Opis techniczny
Konstrukcja
Zasięg czujnika
DETECT O jest czujnikiem obecności typu IR, który
szybko reaguje na obecność człowieka w pomieszczeniu
wykrywając emitowane ciepło . Obiektyw IR posiada różny
obszar detekcji w zależności od zastosowanego typu czujnika, patrz dane.
Czujka posiada styki dla podłączenia typu normalnie
otwarte (NO) i normalnie zamknięte (NC) oraz regulowany
włącznik opóźnienia załączenia (0-10 min) i wyłączenia
(0-30 min).
110º
W systemie wentylacji zależnej od potrzeb Swegon WISE,
kontroler zarządza opóźnienie wyłączenia, z wyjątkiem
przypadku stosowania w połączeniu z ADAPT Damper
gdzie opóźnienie włączania / wyłączania jest w ustawiane w czujniku DETECT O. Przy dostawie przełącznik
opóźnienia ustawiony jest na 10 sekund.
DETECT O zawiera wbudowaną funkcję regulacji temperatury, tak aby umożliwić dostrojenie czujnika jeżeli temperatura otoczenia jest zbyt wysoka. Ta funkcja nie może
być aktywowana poprzez system wentylacji zależnej od
potrzeb Swegon WISE.
2m
2,5 m
Materiały i wykończenie powierzchni
Wszystkie części wykonane są z plastiku wolnego od PVC.
Zastosowano głównie tworzywo ABS.
8m
15 m
Rys 1. Zasięg czujnika. Montaż ścienny DETECT O V110
Konserwacja
2.4 m
Deklaracje materiałowe są dostępne na stronie www.swegon.com
4.2 m
3.6 m
Deklaracje
3.0 m
Zanieczyszone elementy zależy czyścić na sucho.
Projektowanie
Czujnik obecności służy do minimalizowania zużycia
energii w nieużywanych obszarach. Maksymalna zalecana powierzchnia pomieszczenia 100 m2. W przypadku
większych pomieszczeń zalecane jest zastosowanie kilku
czujników połączonych równoległe tak aby zapewnić
obszar wykrywania według rys. 2 lub 3.
Opóźnienie przełączania nie należy stosować, gdy DETECT O służy do jednoczesnego sterowania
oświetleniem.
Ø 6.0 m
Ø 7.5 m
Ø 9.0 m
Ø 10.5 m
Rys 2. Zasięg czujnika. Montaż sufitowy DETECT O T360
Montaż czujnika DETECT O V110 zaleca się w narożniku
pomieszczenia, a DETECT O T360 na środku sufitu.
2
Swegon zastrzega sobie prawo do wprowadzania zmian bez wcześniejszego powiadomienia.
20130723www.swegon.com
DETECT O
Instalacja
Dane elektryczne
Czujnik DETECT O mogą być instalowane w różnych miejscach i na różnych wysokościach.
Detektor obecności powinien zostać umieszczony w ten
sposób, aby nie był zablokowany przez szafki lub ścianki
znajdujące się w pomieszczeniu. Czujnik nie powinien być
narażony na bezpośrednie działanie promieni słonecznych.
Napięcie zasilania:
24 V ± 2 V, AC/DC
Pobór mocy:
1 VA
Temperatura otoczenia:
-20° C .. +50° C
Stopień ochrony
(montaż w pomieszczeniu)
lP 20
Maks. zasięg
15 x 15 m
Maks. obciążenie styków
DETECT Occupancy V110
24V AC/DC 0,3A
DETECT Occupancy T 360
24V AC/DC 0,2A
N
L
24 V AC
DETECT O
NC C NO 24
0
Rys 3. Zalecane miejsca montażu DETECT O.
Umieszczenie w narożniku pomieszczenia, czujnika
DETECT O V110 należy wykonać maks. 2 m nad podłogą.
Zaleca się stosowanie kilku czujników w większych
pomieszczeniach .
Czujnik DETECT O V110 posiada specjalny uchwyt
ścienny, który umożliwia przymocowanie do ściany lub
sufitu. Patrz Rys 4. Czujnik obecności może być również
zamocowany bezpośrednio do ściany bez zastosowania
uchwytu ściennego.
1. Odkręć śruby blokujące i zdejmij przednią obudowę czujnika. Wyjmij kartę podłączeniową.
2. Wybierz ścianę lub miejsce na suficie. Następnie przymocuj obudowę czujnika do ściany lub sufitu.
3. Zamontuj kartę i podłącz kable.
4. Należy uważać, aby szczelnie zamknąć obudowę.
6. Uwaga! Zawsze zaizolować zasilanie do czujnika przed zmianą włączania i wyłączania opóźnienia.
Rys 5. Schemat okablowania. NC-C jest zamknięte jeżeli nie
ma użytkowników w pomieszczeniu. NO-C jest otwarte jeżeli
użytkownicy są w pomieszczeniu.
1
2
Rys 4. DETECT O V110 z uchwytem mocującym.
Swegon zastrzega sobie prawo do wprowadzania zmian bez wcześniejszego powiadomienia.
20130723www.swegon.com
3
DETECT O
Wymiary i waga
Specyfikacja
DETECT O
Product
Wymiary (mm)
Typ
Waga
Czujnik obecności
A
B
C
ØD
E
(g)
Wersja
V110
67
115
48
–
–
75
Typ:
T360
–
–
–
110
40
85
V110 (montaż ścienny)
DETECT O
b
-aaaa
T360 (montaż sufitowy)
A
Przykład specyfikacji
Czujnik obecności
ØDsystemu wentylacji zależnej od potrzeb
Swegon WISE z następującymi funkcjami:
- czujnik podczerwieni IR w dwóch wersjach wykonania
- funkcjonalność NC lub NO
- ustawianie czasu zwłoki on/off
B
E
Typ:
DETECT O V110
xx
C
Rys 6. DETECT O, do montażu ściennego, V110.
ØD
B
E
C
Rys 7. DETECT O, do montażu sufitowego, T360.
