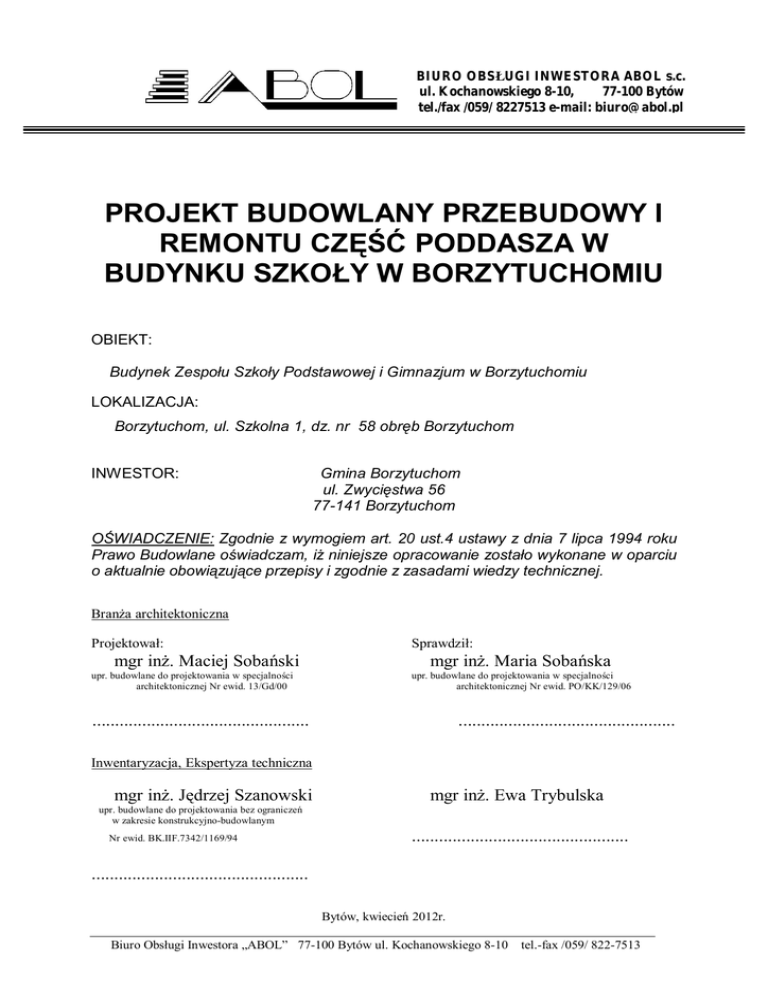

BIURO OBSŁUGI INWESTORA ABOL s.c.
ul. Kochanowskiego 8-10,
77-100 Bytów
tel./fax /059/ 8227513 e-mail: [email protected]
PROJEKT BUDOWLANY PRZEBUDOWY I
REMONTU CZĘŚĆ PODDASZA W
BUDYNKU SZKOŁY W BORZYTUCHOMIU
OBIEKT:
Budynek Zespołu Szkoły Podstawowej i Gimnazjum w Borzytuchomiu
LOKALIZACJA:
Borzytuchom, ul. Szkolna 1, dz. nr 58 obręb Borzytuchom
INWESTOR:
Gmina Borzytuchom
ul. Zwycięstwa 56
77-141 Borzytuchom
OŚWIADCZENIE: Zgodnie z wymogiem art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku
Prawo Budowlane oświadczam, iż niniejsze opracowanie zostało wykonane w oparciu
o aktualnie obowiązujące przepisy i zgodnie z zasadami wiedzy technicznej.
Branża architektoniczna
Projektował:
mgr inż. Maciej Sobański
upr. budowlane do projektowania w specjalności
architektonicznej Nr ewid. 13/Gd/00
Sprawdził:
mgr inż. Maria Sobańska
upr. budowlane do projektowania w specjalności
architektonicznej Nr ewid. PO/KK/129/06
................................................
................................................
Inwentaryzacja, Ekspertyza techniczna
mgr inż. Jędrzej Szanowski
mgr inż. Ewa Trybulska
upr. budowlane do projektowania bez ograniczeń
w zakresie konstrukcyjno-budowlanym
Nr ewid. BK.IIF.7342/1169/94
................................................
................................................
Bytów, kwiecień 2012r.
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
Zawartość opracowania:
I.
Inwentaryzacja budowlana
II.
Ekspertyza techniczna
III. Projekt budowlany przebudowy i remontu
IV. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
BIURO OBSŁUGI INWESTORA ABOL s.c.
ul. Kochanowskiego 8-10,
77-100 Bytów
tel./fax /059/ 8227513 e-mail: [email protected]
INWENTARYZACJA BUDOWLANA
OBIEKT:
Budynek Zespołu Szkoły Podstawowej i Gimnazjum w Borzytuchomiu
LOKALIZACJA:
Borzytuchom, ul. Szkolna 1, dz. nr 58 obręb Borzytuchom
INWESTOR:
Gmina Borzytuchom
ul. Zwycięstwa 56
77-141 Borzytuchom
Opracowanie:
mgr inż. J. Szanowski................................................
mgr inż. E. Trybulska................................................
Bytów, kwiecień 2012r.
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
Zawartość opracowania:
1. Opis techniczny do inwentaryzacji
2. Rysunki:
Rzut poddasza - inwentaryzacja...............................1:100 rys. 1
Przekrój A – A - inwentaryzacja..............................1:100 rys.2
Elewacje - inwentaryzacja ......................................1:100 rys.3
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
OPIS TECHNICZNY DO INWENTARYZACJI
1.Podstawa opracowania
-
Zlecenie Inwestora.
-
Oględziny i pomiary obiektu.
-
Archiwalna inwentaryzacja architektoniczna budynku udostępnione przez Inwestora, opracowana
w 2007 r.
-
Obowiązujące przepisy i normy budowlane.
2. PRZEDMIOT I ZAKRES OPRACOWANIA
Przedmiotem opracowania jest inwentaryzacja architektoniczna części poddasza budynku Szkoły w
Borzytuchomiu.
3. LOKALIZACJA
Budynek Szkoły zlokalizowany jest w Borzytuchomiu przy ul.Szkolnej 1, na terenie działki 58.
4. OPIS ISTNIEJĄCEGO BUDYNKU
Jest to budynek czterokondygnacyjny, całkowicie podpiwniczony, dach dwuspadowy kryty blachą.
Układ konstrukcyjny ścian nośnych poprzeczny.
Opis elementów konstrukcyjnych:
- fundamenty – nie badano ,
- ściany zewnętrzne – pełne murowane z cegły ceram. ocieplone styropianem gr. 10 cm z wyprawą
elewacyjną.
- ściany wewnętrzne – pełne murowane gr. 51-25 cm,
- stropy – międzykondygnacyjne – odcinkowe na belkach stalowych, nad ostatnią kondygnacją strop
na belkach drewnianych
- schody – o konstrukcji żelbetowej,
- ściany działowe – murowane gr. 12 i 6,5 cm, oraz gipsowo-kartonowe
- pokrycie dachu – blacha ocynkowana na deskowaniu,
- kominy – murowane z cegły pełnej ceramicznej
- stolarka okienna – okna PCV
- stolarka drzwiowa zewnętrzna – aluminiowa,
- stolarka drzwiowa wewnętrzna – drewniana,
Przyłącza do mediów:
- instalacja wody – z istniejącego przyłącza wodociągowego,
- kanalizacja sanitarna – do sieci kanalizacji wiejskiej
- instalacja elektryczna – podłączenie do istniejącej sieci elektroenergetycznej poprzez złącze
kablowe,
Budynek jest wyposażony w instalacje wewnętrzne:
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
1. elektryczną,
2. wodną,
3. kanalizacyjną,
4. centralnego ogrzewania - budynek posiada własną kotłownię
- pow. użytkowa 134.6 m2
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
6.
5.
7.
4.
8.
3.
A
A
10.
INWENTARYZACJA
RZUT PODDASZA skala 1:100
9.
2.
1.
Ł
U SZKÓ
Ł
CI OBIEKTU ZESPO
ĘŚ
GMINA BORZYTUCHOM
BORZYTUCHOM, DZ. NR 58
REMONT CZ
RZUT PODDASZA - INWENTARYZACJA
PRZEKRÓJ A-A skala 1:100
INWENTARYZACJA
A
B
D
C
E
D
A
B
C
E
GMINA BORZYTUCHOM
BORZYTUCHOM, DZ. NR 58
REMONT CZĘŚCI OBIEKTU ZESPOŁU SZKÓŁ
PRZEKRÓJ A-A - INWENTARYZACJA
ELEWACJA WSCHODNIA
ELEWACJA ZACHODNIA
NOCNA
Ł
ELEWACJE skala 1:100
INWENTARYZACJA
ELEWACJA PÓ
UDNIOWA
Ł
ELEWACJA PO
Ł
U SZKÓ
Ł
CI OBIEKTU ZESPO
ĘŚ
GMINA BORZYTUCHOM
BORZYTUCHOM, DZ. NR 58
REMONT CZ
ELEWACJE - INWENTARYZACJA
str. 1
BIURO OBSŁUGI INWESTORA ABOL s.c.
ul. Kochanowskiego 8-10,
77-100 Bytów
tel./fax /059/ 8227513 e-mail: [email protected]
EKPERTYZA TECHNICZNA
OBIEKT:
Budynek Zespołu Szkoły Podstawowej i Gimnazjum w Borzytuchomiu
LOKALIZACJA:
Borzytuchom, ul. Szkolna 1, dz. nr 58 obręb Borzytuchom
INWESTOR:
Gmina Borzytuchom
ul. Zwycięstwa 56
77-141 Borzytuchom
Opracowanie:
mgr inż. J. Szanowski................................................
Bytów, kwiecień 2012r.
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
str. 2
EKSPERTYZA TECHNICZNA
1.PODSTAWA OPRACOWANIA
-
Zlecenie Inwestora.
-
Oględziny i pomiary obiektu.
-
Archiwalna ekspertyza techniczna Budynku Zespołu Szkół w Borzytuchomiu udostępniona przez
Inwestora, opracowana w 2007 r.
-
Obowiązujące przepisy i normy budowlane.
2. PRZEDMIOT I ZAKRES OPRACOWANIA
Inwestycja prowadzona będzie na części poddasza zgodnie z zakresem określonym w projekcie
budowlanym bez naruszania elementów konstrukcyjnych. Celem oceny stanu technicznego jest
sprawdzenie możliwości wykonania inwestycji polegającej na remoncie części pomieszczeń
biurowych poddasza.
3. LOKALIZACJA
Budynek Szkoły zlokalizowany jest w Borzytuchomiu przy ul.Szkolnej 1, na terenie działki 58.
4. OPIS KONSTRUKCJI ELEMENTÓW BUDYNKU – dot. remontu
Dach
Konstrukcja dachu wykonana jest z elementów drewnianych w technologii płatwiowo-kleszczowej w
dobrym stanie technicznym – nie stwierdzono przemieszczeń i ugięć elementów konstrukcji dachowej.
Pokrycie dachu wykonane jest z blachy ocynkowanej układanej na deskowaniu. Część dachu nad
płatwiami jest nieocieplona. Część na poziomie pomieszczeń biurowych ocieplona jest wełną
mineralną. Nie zauważono widocznych śladów ugięcia oraz nieszczelności poszycia dachu.
Strop nad ostatnia kondygnacją
Wykonany jest na belkach drewnianych, wypełniony polepą w dobrym stanie technicznym.
Nie stwierdzono ugięć stropu.
5. ZAKRES PROJEKTOWANYCH ZMIAN:
Przebudowa dotyczyć będzie zmiany układy pomieszczeń biurowych, co wiązać się będzie ze zmianą
układy ścianek działowych. Ścianki działowe wykonane będą z płyty GK na ruszcie stalowym. Jest to
ścianka lekka, strop nie wykazuje spękań i ponadnormatywnego ugięcia w związku z tym nie istnieje
konieczność wzmacniania go.
Projekt obejmuje również wykonanie nowych otworów okiennych pod okna dachowe. Wymiar okien
dobrano tak aby nie naruszać konstrukcji dachu, okna zamontowane będą pomiędzy krokwiami, które
są w rozstawie co ok. 95cm.
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
str. 3
Istniejące belki stropowe (przyjęto 14x24cm co 85cm) spełniają warunki nośności i użytkowalności –
sprawdzono nośność belek w obrębie projektowanych zmian. Jednak ich wymiary i stan techniczny
należy zweryfikować podczas remontu podłóg.
Podczas remontu z przestrzeni między belkami stropowymi należy usunąć polepę glinianą, co
wydatnie wpłynie na odciążenie stropu. Przeznaczenie pomieszczeń nie ulega zmianie, więc nie
wzrasta sumaryczne obciążenie na fundamenty budynku.
We wszystkich pomieszczeniach remontowanych zostanie wykonana wentylacja grawitacyjna poprzez
wyprowadzenie rurami typu SPIRO Dn110 ponad dach i zakończone kominkami wentylacyjnymi.
6. WNIOSKI I ZALECENIA
Na podstawie przeprowadzonych wizji lokalnych, analizy istniejącego stanu technicznego budynku
stwierdzam, że elementy konstrukcyjne budynku są w dobrym stanie technicznym. Zakres robót
remontowych nie narusza elementów konstrukcyjnych, nie zagraża stateczności całego budynku i
bezpieczeństwu jego użytkowania. Obiekt można poddać planowanej przebudowie.
Prace budowlane należy wykonać zgodnie z projektem, obowiązującymi przepisami i sztuką
budowlaną.
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
BIURO OBSŁUGI INWESTORA ABOL s.c.
ul. Kochanowskiego 8-10,
77-100 Bytów
tel./fax /059/ 8227513 e-mail: [email protected]
PROJEKT BUDOWLANY PRZEBUDOWY I
REMONTU CZĘŚĆ PODDASZA W
BUDYNKU SZKOŁY W BORZYTUCHOMIU
OBIEKT:
Budynek Zespołu Szkoły Podstawowej i Gimnazjum w Borzytuchomiu
LOKALIZACJA:
Borzytuchom, ul. Szkolna 1, dz. nr 58 obręb Borzytuchom
INWESTOR:
Gmina Borzytuchom
ul. Zwycięstwa 56
77-141 Borzytuchom
OŚWIADCZENIE: Zgodnie z wymogiem art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku
Prawo Budowlane oświadczam, iż niniejsze opracowanie zostało wykonane w oparciu
o aktualnie obowiązujące przepisy i zgodnie z zasadami wiedzy technicznej.
Branża architektoniczna
Projektował:
mgr inż. Maciej Sobański
upr. budowlane do projektowania w specjalności
architektonicznej Nr ewid. 13/Gd/00
Sprawdził:
mgr inż. Maria Sobańska
upr. budowlane do projektowania w specjalności
architektonicznej Nr ewid. PO/KK/129/06
................................................
................................................
Bytów, kwiecień 2012r.
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
Zawartość opracowania:
1. Opis budowlany
2. Rysunki:
Rzut poddasza .........................................................1:100 rys. 1
Przekrój A - A .........................................................1:100 rys.2
Elewacje .................................................................1:100 rys.3
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
OPIS TECHNICZNY
do projektu architektoniczno – budowlanego przebudowy i remontu części poddasza w budynku
Zespołu Szkoły Podstawowej i Gimnazjum w Borzytuchomiu
1. PODSTAWA OPRACOWANIA
– inwentaryzacja budowlana
– ekspertyza o stanie technicznym istniejącego budynku
– normy i normatywy techniczne
– uzgodnienia z inwestorem
2. ZAKRES I CEL OPRACOWANIA
Inwestycja obejmuje remont i przebudowę części poddasza budynku szkoły bez naruszania
konstrukcji. Celem opracowania jest dostosowanie pomieszczeń do potrzeb administracji Szkoły.
Remontowane pomieszczenia nie zmienią swojego dotychczasowego sposobu użytkowania.
3. CHARAKTERYSTYKA OBIEKTU
Budynek Szkoły zlokalizowany jest w Borzytuchomiu przy ul.Szkolnej 1, na terenie działki 58. Jest to
budynek
czterokondygnacyjny,
całkowicie
podpiwniczony,
dach
dwuspadowy
kryty
blachą
ocynkowaną.
Całkowita powierzchnia zabudowy:
1.197,64 m2
Całkowita powierzchnia uzytkowa:
2.213,35m2
Całkowita kubatura:
10.238,16m3
Pow. użytkowa części remontowanej:
122,30m2
4. OPIS ZAKRESU PRAC REMONTOWYCH
Podstawowe założenia przebudowy i remontu pomieszczeń biurowych są następujące:
-
zmiana układu pomieszczeń biurowych
-
wykonanie ścianek działowych
-
remont podłóg,
-
wstawienie okien połaciowych
-
wykonanie wentylacji grawitacyjnej
• Nowe ściany działowe wykonać w technologii lekkiej na ruszcie metalowym, wewnątrz ścian
zastosować izolację z wełny mineralnej gr. 10cm. Rozstaw profili pionowych co 30 cm. Płyty
gipsowo-kartonowe należy montować wkrętami do szybkiego montażu co 25 cm, płyty układać
podwójnie z każdej strony ściany.
• Sufit i ściany i ściany kolankowe ocieplić warstwą wełny mineralnej gr. 5cm.
• W pomieszczeniu biurowym Nr 1 zamontować dwa okna połaciowe o wym. 78x140 cm, okna
zamontować pomiędzy krokwiami, tak aby nie naruszać konstrukcji dachu.
• Podczas remontu posadzek z przestrzeni między belkami stropowymi należy usunąć polepę
glinianą,
następnie
na
deskach
ślepego
pułapu
ułożyć
membranę
o
wysokiej
paroprzepuszczalności, po wysypaniu suchego keramzytu gruboziarnistego (warstwa ok. 10 cm)
wykonać szpryc cementowy. Następnie na wierzchu ułożyć warstwę drobnego keramzytu
podsypkowego, tak aby wypoziomować strop (warstwa ok. 4-8 cm). Warstwa ta poziomuje oraz
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
izoluje akustycznie strop od dźwięków uderzeniowych i powietrznych. Na keramzycie należy
ułożyć podłogę pływającą z płyt suchego jastrychu i warstwę wykończeniową z desek klejonych
dębowych lakierowanych.
• Do każdego pomieszczenia remontowanego doprowadzić wentylację grawitacyjną poprzez
wyprowadzenie rurami typu SPIRO Dn110 ponad dach i zakończone kominkami wentylacyjnymi.
Rury wentylacyjne na poziomie dachu nieocieplanego prowadzić wzdłuż komina, ocieplić warstwą
wełny mineralnej i obudować płytami gipsowo-kartonowymi odpornymi na wilgoć.
• Wszystkie pomieszczenia malować farbą emulsyjną zmywalną, świeżo położone płyty gipsowokartonowe należy zagruntować farbą podkładową, na istniejących ścianach należy usunąć stare
powłoki i zaszpachlować nierówności.
• W pomieszczeniach remontowanych dostosować instalację elektryczną do nowego układu
pomieszczeń
• W pomieszczeniu Nr 1 wymienić jeden grzejnik na nowy o mocy ok. 1600 W typ 22 600/1200
6. BEZPIECZEŃSTWO POŻAROWE
Budynek zalicza się do kategorii zagrożenia ludzi – ZLIII, wymagana klasa odporności pożarowej – C.
Elementy wykończeniowe obiektu zaprojektowano z materiałów niepalnych i nie rozprzestrzeniających
ognia.
Stosowane
elementy
palne
np.
drewniane
zabezpieczyć
środkami
chemicznymi
ogniochronnymi.
7. INSTALACJE WEWNĘTRZNE
Remontowane pomieszczenia są wyposażone w instalacje wew. c.o., elektryczną, telefoniczną i
komputerową.
8. UWAGI KOŃCOWE
- Przy wykonywaniu poszczególnych elementów robót należy przestrzegać zasad sztuki budowlanej,
warunków BHP oraz warunków wykonania i odbioru poszczególnych elementów robót, zgodnie z
obowiązującymi przepisami „Prawa budowlanego” oraz normami
- Do realizacji robót należy używać materiałów budowlanych posiadających niezbędne atesty.
- Wykonawca powinien posiadać odpowiednie kwalifikacje zawodowe.
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
BIURO OBSŁUGI INWESTORA ABOL s.c.
ul. Kochanowskiego 8-10,
77-100 Bytów
tel./fax /059/ 8227513 e-mail: [email protected]
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY
ZDROWIA
OBIEKT:
Budynek Zespołu Szkoły Podstawowej i Gimnazjum w Borzytuchomiu
LOKALIZACJA:
Borzytuchom, ul. Szkolna 1, dz. nr 58 obręb Borzytuchom
INWESTOR:
Gmina Borzytuchom
ul. Zwycięstwa 56
77-141 Borzytuchom
Opracowanie:
mgr inż. Maciej Sobański
upr. budowlane do projektowania w specjalności
architektonicznej Nr ewid. 13/Gd/00
................................................
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
Bytów, kwiecień 2012r.
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
Zakres robót dla całego zamierzenia budowlanego:
Inwestycja obejmuje remont i przebudowę części poddasza budynku szkoły bez naruszania
konstrukcji
Przewidywane zagrożenia w czasie robót:
- zagrożenie upadkiem z wysokości,
- zagrożenie od spadających z wysokości materiałów budowlanych i narzędzi,
- zagrożenie katastrofą budowlaną wywołaną prowadzeniem robót niezgodnie z projektem lub
obowiązującymi przepisami i wiedzą techniczną,
- zagrożenie porażeniem prądem elektrycznym,
- zagrożenie
od
niewłaściwego
posługiwania
się
narzędziami
i
urządzeniami
oraz
nieprzestrzegania wymogów technologicznych,
- zagrożenie wypadkami komunikacyjnymi,
- zagrożenie wynikające z niewłaściwego transportu i składowania materiałów budowlanych,
- zagrożenie wywołane niezdolnością do pracy,
- wszystkie inne nie wymienione, lub będące wynikiem nałożenia się na siebie ww.
Powyższe zagrożenia są niebezpieczne dla zdrowia i życia osób przebywających na budowie oraz w
jej pobliżu i występują przez cały czas trwania budowy.
Czas zagrożenia katastrofą budowlaną – nie dający się przewidzieć trwający przez cały okres
budowy. Skala zagrożeń jest wprost proporcjonalna do ilości pracowników, ilości sprzętu,
skomplikowania procesów technologicznych, ilości niebezpiecznych materiałów i tempa pracy, a
odwrotnie proporcjonalna do intensywności i jakości nadzoru oraz kwalifikacji pracowników.
Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych
Wszyscy pracownicy pracujący powinni posiadać odpowiednie kwalifikacje przewidziane odrębnymi
przepisami dla danego stanowiska, mieć ważne orzeczenie lekarskie o dopuszczeniu do określonej
pracy. Nie wolno zatrudniać pracownika na danym stanowisku pracy w razie przeciwwskazań
lekarskich oraz bez wstępnego przeszkolenia w zakresie bezpieczeństwa i higieny pracy.
Na budowie powinna być znajdować się przenośna apteczka, oraz zapewniony kontakt do punktu
pomocy medycznej.
Przed przystąpieniem do wykonania robót budowlanych kierownik budowy powinien zapoznać
robotników z przepisami BHP ze szczególnym zaakcentowaniem niebezpieczeństw, które mogą
wystąpić:
•
przy obsłudze sprzętu mechanicznego
•
przy obsłudze urządzeń elektrycznych
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z
wykonywanych robót
Środki techniczne zapobiegające niebezpieczeństwom wynikającym z prowadzenia robót
budowlanych itd., to; sprzęt, odzież ochronna i wykonywane na budowie zabezpieczenia, wymienione
w przepisach dotyczących bezpieczeństwa i higieny pracy oraz przepisach przeciwpożarowych,
stosowane w okolicznościach i w sposób tam określony.
Środki organizacyjne zapobiegające niebezpieczeństwom wynikającym z prowadzenia robót
budowlanych to: właściwe planowanie procesu technologicznego budowy oraz zagospodarowania
placu budowy, konsekwentna realizacja planu, systematyczna kontrola realizacji i szybkie reagowanie
w tym zakresie na zmieniające się okoliczności.
Wszystkie roboty budowlane należy wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury z
dnia 6 02.2003 r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
Dz.U.2003 r. Nr 47, poz. 401.
Zmechanizowane roboty budowlane należy realizować zgodnie z Rozporządzeniem Ministra
Gospodarki z 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji
maszyn i innych urządzeń technicznych do robót ziemnych budowlanych i drogowych Dz. U. 2001 r.
Nr 118, poz. 1263.
Przed rozpoczęciem robót budowlanych kierownik budowy winien opracować plan BIOZ zgodnie z
Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej
bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. U. 2003 r. Nr
120, poz. 1126.
Biuro Obsługi Inwestora „ABOL” 77-100 Bytów ul. Kochanowskiego 8-10 tel.-fax /059/ 822-7513
2.
3.
6.
1.
4.
zakres remontu
ciany projektowane
ś
wyburzenia/rozebrania
ciany istniej
ś
ce
ą
ścian
RZUT PODDASZA skala 1:100
projekt przebudowy
5.
Ł
U SZKÓ
Ł
ski 13/Gd/00
ń
CI OBIEKTU ZESPO
ska PO/KK/129/06
ńĘŚ
GMINA BORZYTUCHOM
BORZYTUCHOM, DZ. NR 58
CZSoba
.REMONT
arch. Maciej
ż
PODDASZA
.RZUT
arch. Maria
Soba
ż
mgr in
mgr in
PRZEKRÓJ PRZEZ STROP skala 1:20
C
A
B
C
C
D
E
PRZEKRÓJ A-A skala 1:100
A
B
D
E
Ł
U SZKÓ
Ł
ski 13/Gd/00
ń
CI OBIEKTU ZESPO
ska PO/KK/129/06
ńĘŚ
GMINA BORZYTUCHOM
BORZYTUCHOM, DZ. NR 58
CZSoba
.REMONT
arch. Maciej
ż
A-A
.PRZEKRÓJ
arch. Maria Soba
ż
mgr in
mgr in
ELEWACJA WSCHODNIA
ELEWACJA ZACHODNIA
NOCNA
Ł
ELEWACJE skala 1:100
ELEWACJA PÓ
UDNIOWA
Ł
ELEWACJA PO
Ł
U SZKÓ
Ł
ski 13/Gd/00
ń
CI OBIEKTU ZESPO
ska PO/KK/129/06
ńĘŚ
GMINA BORZYTUCHOM
BORZYTUCHOM, DZ. NR 58
CZSoba
.REMONT
arch. Maciej
ż
.ELEWACJE
arch. Maria Soba
ż
mgr in
mgr in
