RII RUCH
NIE
U
ŻY
INSTYTUT
RSKIEGO
MO
IN

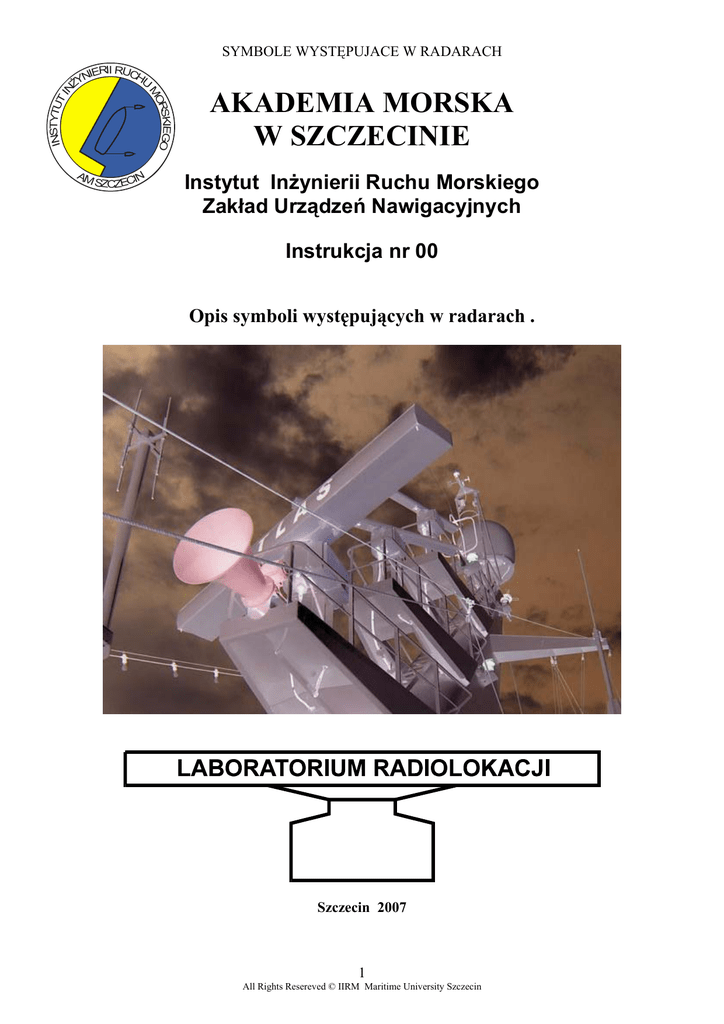

SYMBOLE WYSTĘPUJACE W RADARACH
AM
SZCZECIN
AKADEMIA MORSKA
W SZCZECINIE
Instytut Inżynierii Ruchu Morskiego
Zakład Urządzeń Nawigacyjnych
Instrukcja nr 00
Opis symboli występujących w radarach .
Szczecin 2007
1
All Rights Resereved © IIRM Maritime University Szczecin
Wszelkie prawa zastrzeżone © IIRM AM Szczecin
PRZEŁĄCZNIKI STANU PRACY RADARU
WŁĄCZNIK GŁÓWNY - POWER SWITCH
1
2
- Radar wyłączony
- RADAR OFF
- Radar włączony
- RADAR ON
- Pogotowie
- STANDBY
- Praca z impulsem
długim
- LONG PULSE
- Praca z impulsem
krótkim
- SHORT PULSE
lub
3
lub
lub
4
lub
5
lub
PODSTAWOWE ELEMENTY REGULACYJNE
- Jasność
6
lub
- BRIGHTNESS
or BRILLIANCE
or INTENSITY or TUBE
BRILL
- Strojenie
- TUNE or L.O. TUNE
8
- Wzmocnienie
- GAIN
9
- Oświetlenie skali
i symboli
- PANEL LAMPS LIGHT,
SCALE BRIGHTNESS,
PANEL DIMMER
7
lub
lub
10
lub
- Centrowanie
- HORIZONTAL AND
w poziomie i pionie VERTICAL
CENTERING
2
11
lub
lub
12
- Przełącznik
zakresów
obserwacji
- RANGE SCALE
SWITCH or RANGE
SELECT SWITCH
- Kalibracja kreski
kursowej
- HEADING MARKER
ALIGNMENT
DODATKOWE ELEMENTY REGULACYJNE
13
14
- ZRW
- ANTI-CLUTTER SEA
or SEA CLUTTER
or A/C SEA
- Rozróżnialnik
- ANTI-CLUTTER RAIN
or RAIN CLUTTER
or A/C RAIN
15
- Układ likwidacji zakłóceń - INTERFERENCE REJECT
interferencyjnych
(DEFRUITER)
16
- Wyłącznik kreski
kursowej
- HEADING MARKER OFF
SWITCH or H. M. OFF
POMIAROWE ELEMENTY REGULACYJNE
17
18
19
20
21
lub
lub
- Mechaniczny krzyż
namiarowy
- MECHANICAL BEARING
COURSOR
- Elektroniczna linia
namiarowa
- ELECTRONIC BEARING
LINE (EBL)
- Krąg ruchomy
- VARIABLE RANGE
MARKER (VRM)
- Kręgi stałe
- FIXED RANGE RINGS
- Linia interskanu
scentrowana
- INTERSCAN CENTERING
3
22
- Linia interskanu
zdecentrowana
- INTERSCAN
OFF-CENTERING
23
- Przesuw linii interskanu
w poziomie
- HORIZONTAL INTERSCAN
CENTERING
24
- Przesuw linii interskanu
w pionie
- VERTICAL INTERSCAN
CENTERING
25
- Zespół sterowania
kręgiem ruchomym i linią - EBL and VRM SETTING
namiarową lub
interskanem (w środku
przycisk przyspieszenia)
26
- Odległość interskanu
- INTERSCAN RANGE
27
- Jasność znacznika
pomiarowego
- BRIGHTNESS OF MARKER
- Jasność kręgów stałych
- BRIGHTNESS OF FIXED
RINGS or RANGE RINGS
BRILLIANCE
28
- Jasność kręgu ruchomego - BRIGHTNESS OF
VARIABLE RANGE
MARKER or VARIABLE
RANGE MARKER
BRILLIANCE
29
- Jasność interskanu
30
- BRIGHTNESS
OF INTERSCAN
or INTERSCAN BRILLIANCE
ELEMENTY REGULACYJNE ZOBRAZOWANIA
31
lub
- Zorientowanie względem
dziobu
- HEAD UP
4
32
- Zorientowanie względem
północy
- NORTH UP
33
- Zobrazowanie ruchu
rzeczywistego
- TRUE MOTION
34
- Przesuw N-S
góra-dół)
35
- Przesuw E-W
(decentrowanie lewo-prawo)
- RESET E-W
36
- Szybkie centrowanie
- FAST CENTERING
− Zespół decentrowania
i sterowania kreskami
antykolizyjnymi (w środku
przycisk przyspieszenia)
− IMAGE OFFCENTERING AND
CONSTANT
BEARING
MARKERS
SETTING
37
38
39
40
41
(decentrowanie - RESET N-S
- Log / ręcznie
- LOG / MANUAL
or LOG SIMULATOR
-Kierunek prądu
- CURRENT COURSE
-Prędkość prądu
- CURRENT
VELOCITY
- Prędkość z imitatora logu
- MANUAL SPEED
lub
lub
lub
42
- Korekta ustawienia żyro
- GYRO RESET
43
- Wybór funkcji
- FUNCTION SWITCH
5
44
- Sterowanie znacznikami
antykolizyjnymi
- CONSTANT BEARING
MARKERS CONTROL
ON/OFF SWITCH
45
- Centrowanie zobrazowania, - DISPLAY CENTERING
sprowadzanie EBL i VRM
lub interskanu na „zero”
ELEMENTY KONTROLNE STANU SPRAWNOŚCI
46
- Monitor mocy
- TX MONITOR
47
- Rezonator echa
- RX MONITOR
ELEMENTY WSKAŹNIKOWE
48
lub
49
lub
- Wskaźnik strojenia
- TUNING INDICATOR
- Wskaźnik zakresu
obserwacji
- RANGE INDICATOR
- Wskaźnik kursu statku - COURSE INDICATOR
50
lub
51
- Wskaźnik odległości
pomiędzy kręgami
- RANGE RINGS
INTERVALS
INDICATOR
52
- Wskaźnik odległości
interskanu lub kręgu
ruchomego
- INTERSCAN or VRM
RANGE INDICATOR
53
- Wskaźnik kąta
interskanu
- INTERSCAN BEARING
INDICATOR
54
- Sygnalizacja włączenia - OFF-CENTERING
decentrowania
INDICATOR
6
55
- Sygnalizacja włączenia - INTERSCAN
interskanu
INDICATOR
- Sygnalizacja włączenia - VRM INDICATOR
ruchomego kręgu
odległości
56
57
- Sygnalizacja włączenia - CONSTANT BEARING
kresek antykolizyjnych MARKERS
INDICATOR
58
- Sygnalizacja włączenia - TRUE MOTION
zobrazowania ruchu
INDICATOR
rzeczywistego
59
- Sygnalizacja włączenia - DIFFERENT
rozróżnialnika
INDICATOR
60
- Sygnalizator czasu
- SIGNALING DEVICE
- Wyłącznik sygnału
akustycznego
- SIGNAL ON/OFF
SWITCH
lub
61
DODATKOWE ELEMENTY WYSTĘPUJĄCE W RADARACH
62
Przełącznik : interskan / ruchomy krąg odległości.
- INTERSCAN/VRM
SWITCH
63
Powtarzacz żyrokompasu.
- GYRO INDICATOR
64
Ręczne ustawienie powtarzacza żyrokompasu.
- MANUAL GYRO
65
Oświetlenie przystawki bezparalaktycznej.
- UNPARALACTIC
DEVICE BRIGHTNESS
66
Zobrazowanie surowe (analogowe, brak obróbki cyfrowej
na 12 Mm ).
- ANALOG/DIGITAL
DISPLAY SWITCH
67
Włącznik elektronicznej linii namiarowej.
- EBL ON/OFF
68
Przełącza pomiędzy ręcznym a automatycznym doborem
nastawy rozróżnialnika.
- A/C AUTO
69
Włącznik ruchomego kręgu odległości.
- VRM ON/OFF
7
70
Włącznik procedury określania strefy automatycznej
akwizycji ech (dłuższe wciśnięcie powoduje usunięcie
strefy automatycznej akwizycji ech).
- GUARD
71
Włącznik procedury ustawiania linii nawigacyjnych
(dłuższe wciśnięcie powoduje usunięcie linii).
-INDEX
72
Włącznik trybu pracy „Plot Mode” (funkcja nakresów).
- PLOT MODE
73
Zmienia kolor tła ekranu z ustawienia dziennego na nocne.
- NIGHT
74
Przełącznik długości sztucznej poświaty ech (dłuższe
wciśnięcie powoduje wybór nie znikających śladów).
- TRACKS
75
Na STAND BY przycisk służy do zgrywania radaru
z żyrokompasem. Podczas normalnej pracy przycisk
decentruje obraz.
- ALLIGN OFFSET
76
Przełącznik długości impulsu (dłuższe przyciśnięcie
uruchamia tryb Enhance - wydłużenie ech na zakresach
> 1,5 Mm, w odległości > 0,8 Mm.
- PULSE/ENHANCE
77
Przycisk ustawienia czasu 1,5 min.
- TIME 1,5 min.
78
Przycisk ustawienia czasu 3 min.
- TIME 3 min.
79
Przycisk ustawienia czasu 6 min.
- TIME 6 min.
8
