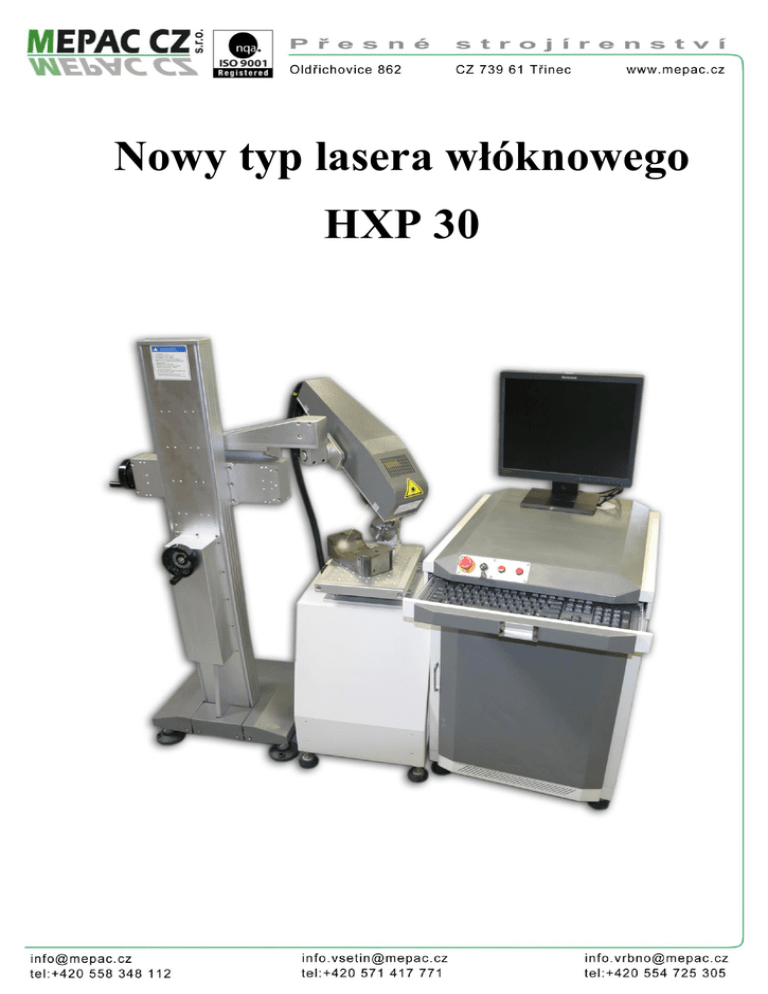

Nowy typ lasera włóknowego HXP 30

Nowy typ lasera włóknowego
HXP 30
Skład systemu laserowego
Ten typ grawerowania laserowego HXP 30 składa się z trzech części:
Jednostki źródła, obejmującej:
o Jednostkę sterującą laserem,
o PC z zainstalowanym oprogramowaniem, działa w systemie Windows, monitora , klawiatury
i myszy
o Główny wyłącznik systemu
- Stojak z laserowym źródłem Quantel z szybkim i bardzo dokładnym galvo skanerem Rylase
- Stół roboczy do grawerowania przedmiotów
Głowica laserowa może być przesuwana do góry i na dół, do przodu i do tyłu, a także obracać się na boki.
Możliwości przemieszczania głowicy laserowej
Fiber laser serii FLM zawiera włóknowy generator lasera Quantel (Francja) i szybki precyzyjny galvo-skaner
RAYLASE (Niemcy) specjalizuje się w produkcji i podejmowaniu stabilnych trybów laserowych wysokiej
jakości obsługi. System ten może być zatem stosowany w produkcji masowej, w której jest wymagana wysoka
prędkość, dobry efekt znakowania i wysoka wydajność. System jest łatwy w obsłudze, posiada niskie koszty
eksploatacji i konserwacji oraz długą żywotność .System posiada znak CE, produkowany zgodnie z normami CE
i jest zgodny z wszystkimi przepisami dotyczącymi pracy z laserami w IV klasie bezpieczeństwa.
Właściwości:







Konstrukcja: System składa się z trzech części, jednostki sterującej, stanowiska z głowicą laserową i
wymiennym stołem roboczym.System ma ręczne ustawianie ostrości, a jego kontrola jest przyjazna
dla użytkownika
Importowany izolator dla ochrony pracy włóknowego generatora laserowego zwiększa stabilność
procesu i przedłuża trwałość lasera
Jakość wiązki laserowej jest znacznie wyższa niż w tradycyjnych maszynach laserowych do
znakowania.Wiązka włókna lasera do pracy w trybie TEM00, średnica plamki lasera jest mniejsza
niż 20 mikronów, przy czym górny kąt jest tylko ¼ kąt laser YAG. Z tych względów zastosowanie
tego typu lasera jest szczególnie odpowiednie do precyzyjnego znakowania i nacinania.
System ten ma wysoką wydajność konwersji energi elektrycznej nad światłem, co do wielkości
zużycia energii elektrycznej jest mniejsza niż 500 W , która jest 1/10 zasilania systemu lasera YAG
System nie wymaga konserwacji, posiada długą żywotność, poprzez regulację położenia głowicy
laserowej jest bardzo elastyczny i nadaje się dla wszystkich normalnych warunków pracy.
System posiada wysoką prędkości znakowania jest 2 do 3 razy szybszy niż tradycyjne znakowania
laserowe
Bardzo szerokie i łatwe w obsłudze oprogramowanie do znakowania umożliwia tworzenie
bezpośrednio wzorów grawerowanych , ich podział na warstwy i ustawienie parametrów pracy dla
każdej warstwy. Dodatkowo, oprogramowanie to aktywnie może pracować z plikami z programów
takich jak: CorelDraw, AutoCAD, Photoshop, PLT, PCX, DXF, BMP, SHX, TIF, które jest
bezpośrednio importowane. Także
może korzystać z automatycznego kodowania ciągów
liczbowych, numerów partii, dat, kodów kreskowych, oprogramowania itp. System laserowy
zapewnia użytkownikowi wiele opcji, w tym znakowania, gdzie każda z części produkcji seryjnej
ma własny numer seryjny, kod kreskowy itp .
Zastosowanie:


System jest odpowiedni dla wszystkich rodzajów metali, tworzyw sztucznych, materiałów
powlekanych, gumy, ceramiki itp.
Szeroki zakres zastosowań, np. w ozaznaczaniu przycisków telefonów komórkowych, przezroczyste
przyciski z tworzyw sztucznych, różnych komponentów elektronicznych, układów scalonych,
telekomunikacyjnych, narzędzi, instrumentów, akcesori, okularów, zegarków, wyrobów ze stali
nierdzewnej itp.
Parametry techniczne:
Długość fali:
1065 nm ± 10nm
Jakość wiązki M2:
<2
Częstotliwość powtarzania
20kHz – 100 kHz
Rozmiar (zakres) oznaczenia:
obcjonalnie
Prędkość oznaczenia:
≤ 7000mm/s
Głębokość oznaczenia:
≤ 1mm
Minimalna wielkość znaków:
0,15mm
Powtarzalność:
± 0,002mm
Max.moc:
≤ 650W
Moc:
220V ± 10% / 50 Hz / 10A
Żywotność modułu laserowego: > 50000 godzin
Sposób chłodzenia:
chłodzenie powietrzem
Skład systemu:
system sterowania, przemysłowy komputer, stół roboczy
Środowisko pracy:
czyste i wolne od pyłu środowisko
Temperatura pracy:
10oC až 35oC
Wilgotność:
5% až 75% (bez kondensacji)
Waga systemu:
127 kg
Wymiary systemu:
700 x 900 x 1380mm
Konfiguracja systemu laserowego:
Urządzenie jest zbudowane z najnowocześniejszych składników i ich konstrukcja pozwala na dokładne
sterowanie wiązką laserową. Najważniejsze elementy systemu laserowego:
Włóknowy generator laserowy QUANTEL
Specjalny interfejs USB do generatora laserowego
Szybki skaner RAYLASE,
z dużą precyzją pracy
Dwuosiowy konwerter do skanera
Niektóre przykłady grawerowania laserowego
Podstawowa konfiguracja systemu HXP30 :











Urządzenie źródło, stanowisko z głowicą laserową i zdejmowany stół roboczy
20W włóknowy generator typu QUANTEL, chłodzony pwietrzem
Szybki galvo- skaner RAYLASE pracuje z dokładnością powtarzania 0,002 mm
Komputer PC z 17 "z kolorowym monitorem LCD
Rozbudowane oprogramowanie do znakowania / grawerowania, pracuje w systemie Windows
Soczewka F-Theta obiektywu z polem roboczym 110 x 110 mm (standard)
System pozycjonowania z czerwoną wiązką
Roboczy stół umożliwiający pracę w dwóch osiach z regulacją wysokości
Instrukcja obsługi w języku czeskim
Deklaracja zgodności CE
Sprawozdanie z przeglądu sprzętu elektrycznego
