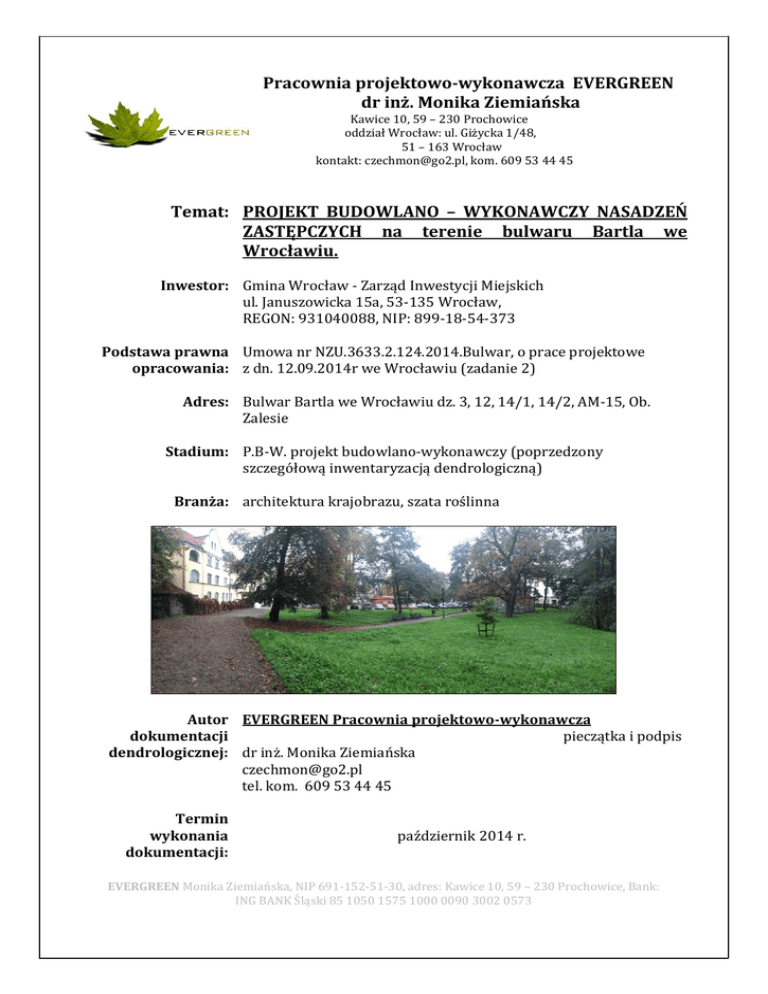

Pracownia projektowo-wykonawcza EVERGREEN
dr inż. Monika Ziemiańska
Kawice 10, 59 – 230 Prochowice
oddział Wrocław: ul. Giżycka 1/48,
51 – 163 Wrocław
kontakt: [email protected], kom. 609 53 44 45
Temat: PROJEKT BUDOWLANO – WYKONAWCZY NASADZEŃ
ZASTĘPCZYCH na terenie bulwaru Bartla we
Wrocławiu.
Inwestor: Gmina Wrocław - Zarząd Inwestycji Miejskich
ul. Januszowicka 15a, 53-135 Wrocław,
REGON: 931040088, NIP: 899-18-54-373
Podstawa prawna Umowa nr NZU.3633.2.124.2014.Bulwar, o prace projektowe
opracowania: z dn. 12.09.2014r we Wrocławiu (zadanie 2)
Adres: Bulwar Bartla we Wrocławiu dz. 3, 12, 14/1, 14/2, AM-15, Ob.
Zalesie
Stadium: P.B-W. projekt budowlano-wykonawczy (poprzedzony
szczegółową inwentaryzacją dendrologiczną)
Branża: architektura krajobrazu, szata roślinna
Autor EVERGREEN Pracownia projektowo-wykonawcza
dokumentacji
pieczątka i podpis
dendrologicznej: dr inż. Monika Ziemiańska
[email protected]
tel. kom. 609 53 44 45
Termin
wykonania
dokumentacji:
październik 2014 r.
EVERGREEN Monika Ziemiańska, NIP 691-152-51-30, adres: Kawice 10, 59 – 230 Prochowice, Bank:
ING BANK Śląski 85 1050 1575 1000 0090 3002 0573
SPIS ZAWARTOŚCI OPRACOWANIA

CEL I ZAKRES OPRACOWANIA

OPIS TERENU

OPIS DO PROJEKTU WYKONAWCZEGO SZATY ROŚLINNEJ

SPIS WYBRANYCH W PROJEKCIE ROŚLIN

SPIS MATERIAŁÓW NIEZBĘDNYCH DO REALIZACJI PROJEKTU
7.
OPRACOWANIE GRAFICZNE
RYS. Z01/1. Rysunek projektu budowlano-wykonawczego nasadzeń zastępczych na mapie
zasadniczej do celów projektowych cz.1 ; wydruk w skali 1:500
RYS. Z01/2. Rysunek projektu budowlano-wykonawczego nasadzeń zastępczych na mapie
zasadniczej do celów projektowych cz.2 ; wydruk w skali 1:500
OGÓLNE ZALECENIA DOTYCZĄCE REALIZACJI PROJEKTU
Projekt należy realizować zgodnie z niniejszym opisem a ewentualne kwestie
nieregulowane w dokumencie rozstrzygać winien inspektor nadzoru ds. zieleni.
Wprowadzenie jakichkolwiek odstępstw wymaga akceptacji projektanta, pełniącego
zarazem funkcję nadzoru autorskiego, Zarządu Zielni Miejskiej oraz Miejskiego
Konserwatora Zabytków.
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz ich zgodność z
dokumentacją projektową i poleceniami inspektora nadzoru ds. zieleni.
Prace wykonawcze jak również pielęgnacyjne powinna realizować profesjonalna
firma ogrodnicza mająca min. 5 letnie doświadczenie w realizowaniu podobnych zadań co
do ilości roślin, powierzchni, kwot.
Drzewa użyte do realizacji projektu winny być zgodne zaleceniami jakościowymi dla
ozdobnego materiału szkółkarskiego ZWIĄZKU SZKÓŁKARZY POLSKICH.
Zieleń zrealizowana niniejszym projektem (drzewa liściaste) musi zostać objęta 3
letnim okresem gwarancji i pielęgnacji. Niniejsze zalecenie jest również zaleceniem ZZM
oraz Organu wydającego decyzję uwzględniającą nasadzenia zastępcze BMKZ.
OPRACOWANIE
1. CEL I ZAKRES OPRACOWANIA
W dokumentacji przedstawiono projekt budowlano-wykonawczy szaty roślinnej na
terenie bulwaru Bartla we Wrocławiu (działki w zarządzie ZZM), będący projektem
nasadzeń zastępczych za drzewa usuwane w związku z REWITALIZACJA BULWARU
1
XAWEREGO DUNIKOWSKIEGO WE WROCŁAWIU, Obręb: Stare Miasto, lokalizacja: teren od
mostu Piaskowego do mostu Grunwaldzkiego.
Zaproponowane na bulwarze Bartla (od ul. Parkowej, ul. Bartla) nasadzenia w
łącznej liczbie 30 szt. drzew liściastych to: glediczja trójcierniowa odm. Moraine
(Gleditsia tricanthos ‘Moraine’), klon jawor (Acer pseudoplatanus), lipa drobnolistna (Tilia
cordata), perełkowiec japoński (Sophora japonica), lipa drobnolistna odm. Greenspire
(Tilia cordata ‘Greenspire’) będą stanowiły rekompensatę planowanej na bulwarze X.
Dunikowskiego wycinki kolizyjnej.
Celem opracowania jest przedstawienie rzetelnego planu zagospodarowania terenu
szatą roślinną m.in. zgodnego z zaleceniami Miejskiego Konserwatora i Zarządu Zieleni
Miejskiej we Wrocławiu oraz ogólnie przyjętymi zasadami projektowania zieleni.
Wyniki prac projektowych przedstawiono graficznie na mapie zasadniczej do celów
projektowych, wydruk map w skali 1:500.
Prace nad projektem poprzedzone zostały rozpoznaniem dendrologicznym istniejącego
drzewostanu.
2. OPIS TERENU
Teren opracowania obejmuje działki przy ul. Bartla, Parkowa nr dz.: 3, 12, 14/1, 14/2,
AM-15, Ob. Zalesie. Lokalizacja jest zgodna ze wskazaniami Zarządu Zieleni Miejskiej we
Wrocławiu (pismo znak DZM-1-420-294/8118/14 z dnia 13.08.2014).
Obszary planowanych w projekcie nasadzeń to uzupełnienia istniejących kompozycji
(głównie podsadzenia). Na przedmiotowym terenie występuje wachlarzowiec olbrzymi
Meripilus giganteus grzyb z rodziny Flagowcowatych, zwany też „grzybem parkowym”. Z
obserwacji wynika, że we Wrocławiu występuje on na bukach pospolitych oraz dębach
szypułkowych. Dlatego te 2 gatunki drzew autorki projektu wykluczyły w nasadzeniach na
terenie bulwaru (choć byłyby bardzo uzasadnione) .
3. OPIS DO PROJEKTU WYKONAWCZEGO SZATY ROŚLINNEJ
Zaproponowano nasadzenia 30 szt. drzew ozdobnych, liściastych z gatunków: glediczja
trójcierniowa odm. Moraine (Gleditsia tricanthos ‘Moraine’), klon jawor (Acer
pseudoplatanus), lipa drobnolistna (Tilia cordata), perełkowiec japoński
(Sophora
japonica), lipa drobnolistna odm. Greenspire (Tilia cordata ‘Greenspire’) będą rekompensatą
planowanej na bulwarze X. Dunikowskiego wycinki kolizyjnej. W niniejszym opracowaniu
uwzględniono zapisy decyzji nr 863/2014 POZWOLENIE KONSERWATROSKIE z
10.10.2014 r. pkt. IV. Wycinki roślin w zamian za nasadzenia zastępcze z naliczeniem opłat
gwarancyjnych, pozwolenie dot. następujących drzew: nr 37. klon pospolity (obw. 51cm),
39. klon pospolity (obw. 148), 44. klon pospolity (obw. 143), 53. bożodrzew gruczołkowaty
(obw. 265), 54. bożodrzew gruczołkowaty (obw. 226), 74. Topola mieszaniec (obw. 371),
76. bożodrzew gruczołkowaty (obw. 145,123), 91. świerk pospolity (obw. 70), 110. klon
jawor (obw. 60), 132. klon jawor (obw. 78), 202. klon pospolity (obw.
23,23,24,43,26,37,45,49,60).
Zastosowane w projekcie odległości i rozstawy uzasadnia istniejącą swobodna
kompozycja całego założenia. Szczegółowy rozstaw roślin w zestawieniu tabelarycznym w
niniejszym opracowaniu oraz na rysunkach Z01/1 i Z01/2.
2
Założona zieleń powinna zostać objęta 3 letnim okresem gwarancji i pielęgnacji.

Przed wykonaniem nasadzeń teren należy starannie przygotować
Przez staranne przygotowanie terenu rozumie się:
- wzbogacenie gleby o ziemię urodzaj: pH 5,7 - 6,8, zasolenie poniżej 2,5 g NaCl/dm3, czysta
pozbawiona zanieczyszczeń fizycznych, chemicznych, chwastów. Optymalna frakcja to 0-10
mm, zawartość materii organicznej poniżej 10%) + nawóz organiczny - krowieniec (w doły
przygotowane do posadowienia drzew);
- przed wykonaniem nasadzeń należy wykonać odkrywkę glebową by określić profil
glebowy w miejscu (usunąć ewentualny gruz);
- przed posadowieniem drzew należy zamulić doły przeznaczone pod drzewa i sprawdzić
przesiąkanie gleby chodzi o wykluczenie istnienia zagęszczonej warstwy gleby np. skorupy
hydrofobowej która w konsekwencji może przyczynić się do obumarcia drzew lub dużych
trudności w procesie aklimatyzacji.

Kolejny etap prac związanych z realizacją projektu to wybór i zakup materiału
roślinnego
- drzewa muszą posiadać cechy charakterystyczne dla odmiany oraz spełniać bez
zastrzeżeń wymagania dotyczące wielkości. Rośliny muszą być w dobrym stanie;
- drzewa muszą być oznaczone etykietą zawierającą pełną nazwę rośliny, w tym nazwę
łacińską;
- wybrane w projekcie drzewa muszą być zdrowe, posiadać prawidłowo wykształcone
korony (charakterystyczne dla odmiany i gatunku), wolne od chorób i szkodników;
- drzewa wskazane w projekcie (parametry) winny być minimum 3x szkółkowane,
dopuszcza są drzewa z bryłą korzeniową ujętą w szytej donicy z juty lub w koszach z drutu
niepowlekanego, ciasno ściągniętego. Niedopuszczalne są poważne deformacje bryły
korzeniowej, jak również rośliny przesadzane mniej razy, niż przewiduje punkt niniejsze
zalecenie (minimum 3x). Niedopuszczalne są rozpadające się bryły korzeniowe.
- wielkość bryły korzeniowej musi być proporcjonalna do całkowitej wysokości drzewa,
obwodu pnia na wysokości 1 m [cm] nad szyją korzeniową. Bryła korzeniowa musi być
dobrze przerośnięta korzeniami. Niedopuszczalne są drzewa z obciętymi podczas
wykopywania korzeniami o średnicy większej niż 3 cm.
- jeśli wykonawca zapewni rośliny w kontenerach – to wielkość kontenera musi być
proporcjonalna do wielkości i gatunku rośliny. Kontener musi być dobrze przerośnięty
korzeniami. Niedopuszczalne jest dostarczanie drzew sadzonych bezpośrednio przed
wysyłką lub w takim okresie, że rośliny nie miały przed wysyłką możliwości rozwinięcia
wystarczającej ilości korzeni w kontenerze.
- pnie drzew nie mogą mieć widocznych uszkodzeń związanych ze zwykłą interwencją
ogrodniczą lub pogodą. Równie niedopuszczalne są rany na jakimkolwiek etapie gojenia
spowodowane złą lub późną interwencją (na przykład późnym usunięciem bocznych
pędów, zbyt silnych gałęzi lub bocznych pędów przy pniu). Niedopuszczalne są również
jakiekolwiek inne świeże uszkodzenia gałęzi i pnia.
- pnie drzew muszą mieć co najmniej 220 cm wysokości, muszą być proste i nie odbiegać w
żadnym miejscu o więcej niż 5 cm od osi łączącej szyję korzeniową z koroną. Wysokość pnia
okrągłych zwisających lub szeroko rosnących odmian musi wynosić co najmniej 220 cm,
niezależnie od obwodu. Kora drzewa nie może być zwiotczała lub zmarznięta.
3
- kształt i charakter gałęzi korony musi być odpowiedni dla deklarowanej odmiany, wieku i
wielkości drzewa.
- korona nie może mieć więcej niż jednego pędu głównego; pęd główny nie może być
uszkodzony. Pęd główny musi tworzyć bezpośrednią kontynuację pnia.
- korona nie może mieć widlastych rozgałęzień (tzw. widły, „forki”), grożących rozłamaniem
korony w późniejszym wieku drzewa.
- jeżeli rośliny będą dostarczane z liśćmi, niedopuszczalne jest, aby wykazywały one objawy
przeschnięcia (np. suche krawędzie blaszki liściowej.)
- kupujący (jego przedstawicie, inspektor, autor projektu) zastrzega sobie prawo do
obejrzenia lub nawet rezerwacji drzew u wykonawcy przed wykonaniem dostawy lub
może żądać szczegółowych fotografii roślin od podwykonawcy.
- przedstawiciel zamawiającego zastrzega sobie, w przypadku uzasadnionych wątpliwości,
prawo w chwili odbioru dostawy poddać losowo 1% drzew (co najmniej jedno) kontroli
jakości systemu korzeniowego, nawet jeśli będzie to oznaczać zniszczenie rośliny (np.
celowe usunięcie gleby z korzeni drzewa z bryłą korzeniową lub w kontenerze).
Zamawiający nie ma obowiązku zapłacić wykonawcy za drzewo zniszczone w ten sposób.
- w przypadku niespełnienia warunków zawartych w specyfikacji przetargu oraz opisie
projektu Zamawiający zastrzega sobie prawo do odstąpienia od umowy.

Następne działanie na drodze realizacji projektu to wykonanie nasadzeń
Sadzenie drzew
Drzewa należy sadzić we wskazanej rozstawie i we wskazanych w projekcie miejscach.
Wszelkie odstępstwa należy uzgodnić (uzasadnić) z projektantem autorem projektu
budowlano-wykonawczego szaty roślinnej.
Doły pod drzewa winny mieć szerokość minimum 1,2m tak by móc je maksymalnie
wygodnie zaprawić, posadowić drzewa i wbić paliki.
Do nasadzeń drzew należy zastosować:
- paliki stabilizujące bryłę korzeniową w ilości 2 szt. na jedno drzewo
- mocowania w postaci wiązań elastycznych w ilości ok. 2,5 mb na jedno drzewo
Przy sadzeniu drzew, należy przed posadowieniem bryły korzeniowej wbić w dno dołu
paliki (zrobienie tego po posadzeniu roślin może spowodować uszkodzenie systemu
korzeniowego) wysokość palików wbitych do gruntu powinna być równa wysokości pnia
posadzonego drzewa (nie wyższa !).
Siatkę w którą ujęta może być bryła korzeniowa należy maksymalnie rozluźnić
(poprzecinać), tak by w przyszłości nie utrudniała wzrostu i rozwoju systemu
korzeniowego drzewa (szczególnie obręcz opinająca siatkę u nasady szyi korzeniowej).
Drzewa należy obficie podlać natychmiast po posadzeniu (zamulić).
Po posadzeniu drzew należy wykonać misy i osłonić je przekompostowaną (mieloną,
przesianą) korą w celu utrzymywania wilgotności, warstwą ok. 5cm.

Bardzo ważnym etapem realizacji projektu jest pielęgnacja roślin po posadzeniu
oraz systematyczna troska o zieleń w następnych latach
Pielęgnacja w okresie gwarancyjnym polega na:
- odchwaszczaniu mis pod drzewami
4
-
podlewanie drzew w okresie wegetacji (okresy bezdeszczowe 2-3 razy w
tygodniu; ocenić indywidualnie w okresie wegetacji)
grabienie opadłych liści jesienią
nawożenie drzew (nawozy mineralne wieloskładnikowe długodziałające,
ocenić w trakcie wzrostu)
ochrona przed szkodnikami (m.in. mszyce, przędziorki, wełnowce)
usuwanie odrostów korzeniowych u podstawy pnia i na pniu,
poprawianie (kształtowanie) zagłębień pod koroną drzewa – tzw. mis
wymiana obumarłych roślin na koszt wykonawcy
wymiana złych, uszkodzonych, zniszczonych podpór i wiązań
(natychmiastowo, bez zwłoki)
uzupełnianie kory w misach pod drzewami
wykonanie cięć (wiosną wykonanie cięć sanitarnych i formujących koronę,
prześwietlających)
Dokładnie taki sam zakres działań należy wykonywać w okresie pogwarancyjnym by
prawidłowo pielęgnować zaprojektowaną zieleń.
Prace pielęgnacyjne jak również wykonawcze powinna realizować profesjonalna
firma ogrodnicza mająca min. 5 letnie doświadczenie w realizowaniu zadań podobnych
(ilości roślin, powierzchnie, kwoty).
4. SPIS WYBRANYCH W PROJEKCIE ROŚLIN
tab.1 Wykaz projektowanych drzew
lp.
nazwa gatunkowa
wielkość i jakość materiału roślinnego
1.1.1.7.
glediczja
trójcierniowa
odm. Moraine
(Gleditsia tricanthos
‘Moraine’)
2.1.2.7.
klon jawor
(Acer
pseudoplatanus)
3.1.3.6.
lipa drobnolistna
(Tilia cordata)
obw. 16-18cm na h=100cm, średnica bryły
minimum 60cm, korona ukształtowana,
całkowita wysokość drzewa nie mniej niż
3,5-4m, minimum 3 krotnie szkółkowane,
korona ukształtowana od minimum 2,2m
jeden wyprowadzony przewodnik,
symetryczna korona (niejednostronna !)
obw. 16-18cm na h=100cm, całkowita
wysokość drzewa 3,5m, średnica bryły
minimum 60cm, korona ukształtowana od
minimum 2,0m, minimum 3 krotnie
szkółkowane, całkowita wysokość drzewa
nie mniej niż 3,5-4m, jeden wyprowadzony
przewodnik, symetryczna korona
(niejednostronna !)
obw. pnia 16-18cm na h=100cm średnica
bryły minimum 60cm, korona
ukształtowana od minimum 2,0m,
całkowita wysokość drzewa nie mniej niż
liczba
szt. w
projekcie
7 szt.
7 szt.
6 szt.
5
4.1.4.7.
perełkowiec
japoński (Sophora
japonica)
5.1.5.3.
lipa drobnolistna
odm. Greenspire
(Tilia cordata
‘Greenspire’)
3,5-4m, minimum 3krotnie szkółkowane,
jeden wyprowadzony przewodnik,
symetryczna korona (niejednostronna !)
obw. pnia 18-20cm na h=100cm, średnica
bryły minimum 60cm, korona
ukształtowana minimum na 2,2m,
całkowita wysokość drzewa nie mniej niż
4m, minimum 3-4 krotnie szkółkowane,
jeden wyprowadzony przewodnik,
symetryczna korona (niejednostronna !)
obw. 16-18cm na h=100cm, średnica bryły
minimum 60cm, całkowita wysokość
drzewa 3,5m, korona ukształtowana od
minimum 2,0m, minimum 3-4 krotnie
szkółkowane, całkowita wysokość drzewa
nie mniej niż 3,5-4m, jeden wyprowadzony
przewodnik, symetryczna korona
(niejednostronna !)
suma:
7 szt.
3 szt.
30 szt.
drzew
Drzewa użyte do realizacji projektu winny być wyrównane, zgodne z zaleceniami
jakościowymi dla ozdobnego materiału szkółkarskiego ZWIĄZKU SZKÓŁKARZY POLSKICH.
Ryc. 1. Zabezpieczenie pni
drzew przed uszkodzeniami
mechanicznymi (otarciami).
Fot. Aut. EVERGREEN
Ryc.2. Na etapie transportu
należy zadbać o należyte
zabezpieczenie pni drzew.
Fot. Aut. EVERGREEN
Ryc 3. Prawidłowa
stabilizacja drzewa – 2 paliki
Aut. M. Ziemiańska, K.
Szymańska.
6
Uwagi dot. jakości materiału roślinnego:
Sadzonki drzew powinny być prawidłowo uformowane z zachowaniem pokroju
charakterystycznego dla gatunku oraz posiadać następujące cechy:
- pąk szczytowy przewodnika powinien być wyraźnie uformowany,
- przyrost ostatniego roku powinien wyraźnie i prosto przedłużać przewodnik
- system korzeniowy powinien być skupiony i prawidłowo rozwinięty, na
korzeniach szkieletowych powinny występować liczne drobne korzenie bez
brązowych przebarwień
- wyprowadzona korona (wyeliminowanie konkurencyjnych przewodników)
Wady niedopuszczalne:
-
uszkodzenia mechaniczne roślin
ślady żerowania szkodników
oznaki chorobowe, niedobory (wżery, nienaturalne przebarwienia)
zwiędnięcie i pomarszczenie kory na korzeniach i częściach naziemnych
martwice i pęknięcia kory
nienaturalne deformacje
uszkodzenia pąka szczytowego przewodnika
uszkodzenie lub przesuszenie bryły korzeniowej
uszkodzenia pni drzew
wieloprzewodnikowość, konkurencyjne przewodniki tzw. „proce”
podstawą do nieprzyjęcia materiału do realizacji
są
Wady niedopuszczalne dyskwalifikują roślinę jako materiał na sadzeniowy w
przedmiotowym projekcie.
Przedstawiciel zamawiającego (inspektor nadzoru, projektant) zastrzega
sobie, w przypadku uzasadnionych wątpliwości, prawo w chwili odbioru dostawy
poddać losowo 1% drzew (co najmniej jedno) kontroli jakości systemu
korzeniowego, nawet jeśli będzie to oznaczać zniszczenie rośliny (np. celowe
usunięcie gleby z korzeni drzewa z bryłą korzeniową lub w kontenerze).
Zamawiający nie ma obowiązku zapłacić wykonawcy za drzewo zniszczone w ten
sposób.
W przypadku niespełnienia warunków zawartych w specyfikacji przetargu
oraz opisie projektu Zamawiający zastrzega sobie prawo do odstąpienia od umowy.
Transport roślin
Transport roślin może być dowolny pod warunkiem, że nie uszkodzi, ani też nie
pogorszy jakości drzew. W czasie transportu rośliny muszą być zabezpieczone przed
uszkodzeniem bryły korzeniowej, pni i gałęzi. Po dostarczeniu na miejsce
przeznaczenia drzewa powinny być natychmiast sadzone (bez zbędnej zwłoki).
7
5. SPIS WYBRANYCH MATERIAŁÓW NIEZBĘDNYCH DO REALIZACJI PROJEKTU
tab.2 Wykaz materiału niezbędnego do realizacji projektu nasadzeń zastępczych.
Lp.
nazwa
ilości i sposób zastosowania
liczba
szt.
60szt.
1.
drewniane paliki
- dł. ok. 3,5m (toczone Ø 6cm,)
do stabilizacji brył korzeniowych
[2 szt. na 1 drzewo]
30x2 = 60 szt.
2.
taśma do wiązań
elastycznych (miękkich)
ok. 2,5mb na 1 drzewo
2,5mx30=75 mb
ok. 75
mb
3.
kora sosnowa
1,75m3
4.
nawóz organiczny – krowieniec
(przekompostowany)
6.
ziemia urodzajna – pH 5,7 - 6,8,
zasolenie poniżej 2,5 g NaCl/dm3,
czysta pozbawiona zanieczyszczeń
fizycznych, chemicznych, chwastów.
Optymalna frakcja to 0-10 mm,
zawartość materii organicznej
poniżej 10%
standardowe plastikowe osłony na
szyje korzeniowe drzew - patrz fot.
poniżej
przekompostowana, odgrzybiona
(przesiana)
(nie wolno stosować kory surowej)
grubość warstwy 5cm, średnica misy
ok. 1-1,2m
ilość: 1,5 (1,75m3)
30 drzew x 0,05m³=1,5m³
do zastosowania pod drzewa
dawka ok. 10L na 1 drzewo
30x10L=300L
do zaprawiania dołów pod drzewa
ok. 0,7m3 pod jedno drzewo
30x0,7m3 =21m3
1 osłona na 1 drzewo
30 szt.
7.
ok.
300L
21 m3
Ryc. 4. Osłona podstawy pnia zabezpieczająca
przed uszkodzeniami mechanicznymi. Aut.
EVERGREEN
8
Odstępstwa od zaleceń wymagają pisemnej zgody projektanta oraz jednostki
zarządzającej zielenią tj. Zarządu Zieleni Miejskiej we Wrocławiu.
Opracowanie:
dr inż. Monika Ziemiańska
spec. w zakresie urządzania i pielęgnacji terenów zieleni
architekt krajobrazu
tel. 609 53 44 45, [email protected]
mgr inż. Agata Wałek
architekt krajobrazu
Wrocław, październik 2014r.
7. OPRACOWANIE GRAFICZNE
RYS. Z01/1. Rysunek projektu budowlano-wykonawczego nasadzeń zastępczych na mapie
zasadniczej do celów projektowych cz.1 ; wydruk w skali 1:500
RYS. Z01/2. Rysunek projektu budowlano-wykonawczego nasadzeń zastępczych na mapie
zasadniczej do celów projektowych cz.2 ; wydruk w skali 1:500
9
