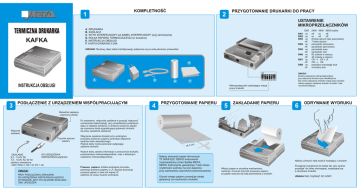

2 1 3 4 5 6 KAFKA

KOMPLETNOή
1
2
PRZYGOTOWANIE DRUKARKI DO PRACY
USTAWIENIE
MIKROPRZE£¥CZNIKÓW
KAFKA
A. DRUKARKA
B. ZASILACZ
C. WTYK INTERFEJSOWY lub KABEL INTERFEJSOWY (w/g zamówienia)
D. ROLKA PAPIERU TERMOCZU£EGO (w drukarce)
E. INSTRUKCJA OBS£UGI
F. KARTA GWARANCYJNA
SW4
UWAGA! Obudowy z³¹cz kabla interfejsowego po³¹czone s¹ ze sob¹ ekranem przewodów.
SW5
SW1
SW2
SW3
SW6
SW7
E
SW8
ON
A
B
C
D
12345678
F
INSTRUKCJA OBS£UGI
3
Mikroprze³¹czniki ustawiaj¹ce rodzaj
pracy drukarki
POD£¥CZENIE Z URZ¥DZENIEM WSPÓ£PRACUJ¥CYM
4
PRZYGOTOWANIE PAPIERU
5
ZAK£ADANIE PAPIERU
1200
on
on
on
off
on
off
on
off
on
off
on
off
on
off
2400 4800 9600 bodów
off
on
off
on
off
off
8 bitów danych (bez parzystoœci)
7 bitów danych
parzystoϾ stosowana
parzystoϾ ignorowana
parzystoϾ even
parzystoϾ odd
80 znaków w wierszu
40 znaków w wierszu
CR --> CR + LF
CR --> CR
podwójny równoleg³y druk
normalny druk
UWAGA!
Zmiana ustawienia mikroprze³¹czników
przy w³¹czonej drukarce jest nieefektywna.
Aby nowe ustawienia zmieni³o rodzaj pracy drukarki
nale¿y wy³¹czyæ zasilanie drukarki na oko³o 3 sek.
i ponownie w³¹czyæ.
6
ODRYWANIE WYDRUKU
WskaŸnik zasilania
(czerwona dioda)
Po ustawieniu w³¹cznika zasilania w pozycjê “w³¹czony”
(oznaczenie bia³¹ kropk¹), przy prawid³owym po³¹czeniu
z³¹cz w uk³adzie zasilania, w drukarce powinna zapaliæ
siê czerwona dioda sygnalizuj¹ca gotowoœæ drukarki
do pracy (wskaŸnik zasilania).
W³¹cznik
zasilania
Przycisk wysuwu
papieru
DO URZ¥DZENIA
ZASILANIE
WSPÓ£PRACUJ¥CEGO
8,5 - 14,0V DC
7,0 - 10,0V AC 50 Hz
zasilacz zewnêtrzny
230V 50Hz 0,12A / 9V DC 1.3A
UWAGA!
PRZY POD£¥CZANIU DRUKARKI
DO URZ¥DZENIA WSPÓ£PRACUJ¥CEGO
WYMAGANE JEST WY£¥CZENIE ZASILANIA
OBU URZ¥DZEÑ
W³¹czenie zasilania drukarki przy wciœniêtym
przycisku przesuwu papieru powoduje w³¹czenie
wydruku testu wewnêtrznego.
Wydruk testu mo¿na przerwaæ wy³¹czaj¹c
zasilanie drukarki.
Wydruk testu zawiera informacje o producencie drukarki,
przeznaczeniu mikroprze³¹czników, oraz o aktualnym
ustawieniu mikroprze³¹czników.
Przesuw papieru: krótkie wciœniêcie przycisku
powoduje przesuw papieru o LF, d³u¿sze powoduje
przesuw papieru o dwa lub wiêcej LF,
zale¿nie od czasu trwania wciœniêcia.
ok 3 c
m
Nale¿y stosowaæ papier termoczu³y
TF 50KS-E2C SEIKO Instruments
rozprowadzany przez Spó³kê MEFA.
SEIKO Instruments gwarantuje 7-letni okres
czytelnoœci wydruku na w/w papierze,
przy zachowaniu warunków przechowywania.
U¿ycie innego papieru powoduje utratê
gwarancji na mechanizm drukarki.
Nale¿y uchwyciæ rêk¹ wydruk wystaj¹cy z drukarki.
W³o¿yæ papier w szczelinê mechanizmu,
nacisn¹æ i trzymaæ przycisk przesuwu papieru
a¿ papier wysunie siê ca³¹ szerokoœci¹ z drukarki.
Poci¹gn¹æ energicznie do siebie tak, aby wydruk
przylega³ do listwy obcinaj¹cej, znajduj¹cej siê
w obudowie drukarki.
UWAGA! NIE CI¥GN¥Æ DO GÓRY
7
DANE TECHNICZNE
Druk
dwukierunkowy termiczny druk
ruchom¹ 8-punktow¹ g³owic¹
konstrukcja znaku: matryca 8 x 8 punktów
szybkoϾ druku: 0,75 wiersza/s
iloœæ znaków w wierszu: 40, 80
Zestaw znaków
jeden z ni¿ej wymienionych:
IBM set 2, Mazovia, DHN,
Latin-2 PC, Cyrylica, Latin-2 ISO
Papier
termoczu³y
w rolce, szer papieru 112 mm, d³ papieru 20 m,
max. œrednica nawiniêcia 42 mm
oznaczenie papieru: TF 50KS-E2C
Zasilanie
Parametry
transmisji
NiezawodnoϾ
MTBF: 5000 godzin, MCBF: 500 000 wierszy
Warunki pracy
temperatura pracy: 5°C do 35°C
wilgotnoœæ wzglêdna: 10% - 80% (bez kondensacji)
Gabaryty i waga 165 x 140 x 50 mm
0,45 kG (bez rolki papieru)
Oznaczenie drukarki
z zestawem znaków
1. LF-0AH
2. CR-0DH
RS242
1 RXD
4 DTR
2 GND
5 DC IN
3 TXD
RS232C
1 RXD
2 DTR
3 GND
4 NC
5 TXD
RS422A
1 RXD-A
5 RXD-B
2 DTR-Z
4 DTR-Y
3 GND
CL
1 RXD +
5 RXD 2 DTR +
4 DTR 3 GND
Schemat okablowania interfejsu CL (pêtla pr¹dowa)
Linia pr¹dowa 20 mA, current loop,
³¹cze TTY dalekopisowe
(do 1000 m przy 9600 bodach)
Cannon 25
DIN-5 180
DIN-5 240
TXD
KAFKA
KAFKA 1
KAFKA 2
KAFKA 3
KAFKA 4
KAFKA 5
8,5V - 14V DC lub 7V - 10V AC 50Hz
pobór mocy: 3W - 15W (max.)
z³¹cze zasilania: typ Jack 2.1
zasilacz zewnêtrzny:
230V 50Hz 0,12A / 9V DC 1,3A
szybkoœæ transmisji: 1200, 2400, 4800, 9600 bodów
protokó³ transmisji: sprzêtowy z DTR
format danych: 8 lub 7 bitów, z lub bez kontroli
parzystoœci
parzystoϾ: even lub odd
IBM SET 2
Mazovia
DHN
Latin-2 PC
Cyrylica
Latin 2 ISO
Drukarka posiada jeden z n/w interfejsów:
1. interfejs szeregowy RS242(TTL)
2. interfejs szeregowy RS232C
3. interfejs szeregowy RS422A
4. interfejs CL (pêtla pr¹dowa 20mA)
Interfejs RS242 zrealizowany jest na z³¹czu DIN-5 180.
Pozosta³e na z³¹czu DIN-5 240
8
Okablowanie z³¹cza DIN-5 w drukarce
dla poszczególnych interfejsów
5
3
5
2
1
4
1
4
2
3
Oznaczenie sygna³ów:
RXD wejœcie danych
DTR gotowoϾ drukarki
GND masa
DC IN zasilanie
NC
bez pod³¹czenia
RXD-A wejœcie A danych
RXD-B wejœcie B danych
DTR-Z gotowoœæ drukarki wyjœcie Z
DTR-Y gotowoœæ drukarki wyjœcie Y
TXD wyjœcie danych
6
5
4
1
(9)
(1) RXD+
2
GND
(10)
(5) RXD+5V
(24)
DTR+
(TXD+)
(2)
1
2
CNY17-3
6
5 RXD
4
1
aktywny nadajnik
6
DTR(RXD) 5
4
-
DIN5
2
CNY17-3
Drukarka pracuje najlepiej, je¿eli unikamy:
(25)
pasywny odbiornik
(4)
GND
CNY17-3
kurzu i zapylenia
wilgoci
usytuowania w pobli¿u silnych Ÿróde³ ciep³a
umieszczenia w zasiêgu silnych pól elektrycznych,
magnetycznych i elektromagnetycznych, zw³aszcza
impulsowych (urz¹dzenia z wysokim napiêciem,
silniki elektryczne i.t.p)
- instalacji na powierzchniach gromadz¹cych ³adunki
elektrostatyczne
- bezpoœredniego nas³onecznienia
- uderzeñ, wstrz¹sów
pasywny odbiornik
820R
6
5
4
DTR(TXD-)
GND
1
DTR (TXD)
oraz stosujemy:
- odpowiedni kabel przy³¹czeniowy
- nominalne napiêcie zasilaj¹ce
- papier termoczu³y firmy SEIKO-Instruments.
2
CNY17-3
aktywny nadajnik
STEROWANIE KODOWE
wydruk wiersza i przesuw papieru
wydruk wiersza lub wydruk wiersza
i przesuw do nowego wiersza
w zale¿noœci od ustawienia
mikroprze³¹cznika SW 7
3. SO-0EH
znaki podwójnej szerokoœci
4. DC4-14H
anulowanie druku znaków
podwójnej szerokoœci
5. CAN-18H
zerowanie bufora
6. ESC K,m,n - 1B,4B,m,n
grafika pojedyñczej gêstoœci 8 punktowa
n= czêœæ ca³kowita z podzielenia liczby
kolumn grafiki przez 256,
m= reszta z powy¿szego podzielenia
przyk³ad: 640 kolumn m = 128 n = 2
7. ESC A,n -1B,41,n
gêstoœæ pionowa n/72 cala
8. ESC 2 -1B,23 gêstoœæ pionowa 1/6 cala
lub potwierdzenie ESC, A, n
9. ESC 0 - 1B,30 gêstoœæ pionowa 1/8 cala
10. ESC 4 -1B,34 40 znaków w wierszu (druk normalny)
11. ESC 8 -1B,38 80 znaków w wierszu (druk gêsty)
12. ESC d -1B,64 druk na po³owie szerokoœci papieru
z kopi¹ drukowan¹ równolegle
na drugiej po³owie papieru
(kopia np. rachunku)
13. ESC s -1B,73 druk na ca³ej szerokoœci papieru
WARUNKI PRZECHOWYWANIA I U¯YTKOWANIA
PAPIERU TERMOCZU£EGO
PRZYK£ADY ZASTOSOWANIA
Dla d³ugotrwa³ego zachowania pe³nej przydatnoœci papieru
niezbêdne jest jego przechowywanie:
- w miejscach zaciemnionych
- przy wilgotnoœci wzglêdnej powietrza poni¿ej 65%
- w temperaturze poni¿ej 25°C
- w fabrycznym opakowaniu, które pe³ni funkcjê ochronn¹.
Zadrukowany papier
- nie mo¿e byæ wystawiony na bezpoœrednie dzia³anie
œwiat³a s³onecznego, ani promieniowania
emitowanego przez substancje fluorescencyjne
- nie mo¿e stykaæ siê z alkoholem, rozpuszczalnikami
i substancjami zawieraj¹cymi podobne zwi¹zki
(np. niektóre kleje)
- nie mo¿e byæ przechowywany w ok³adkach z PCV
- musi byæ przechowywany w temperaturze poni¿ej 25°C.
RS242(TTL)
RS232C
RS422A
interfejs CL
MEFA Spó³ka z o.o.
05-870 B£ONIE, ul. Grodziska 15,
tel: Sekretariat (+48 22) 731 79 50
tel: Dzia³ Handlowy (+48 22) 731 79 60
fax: (+48 22) 731 79 70
e-mail: [email protected]
www.mefa.com.pl
