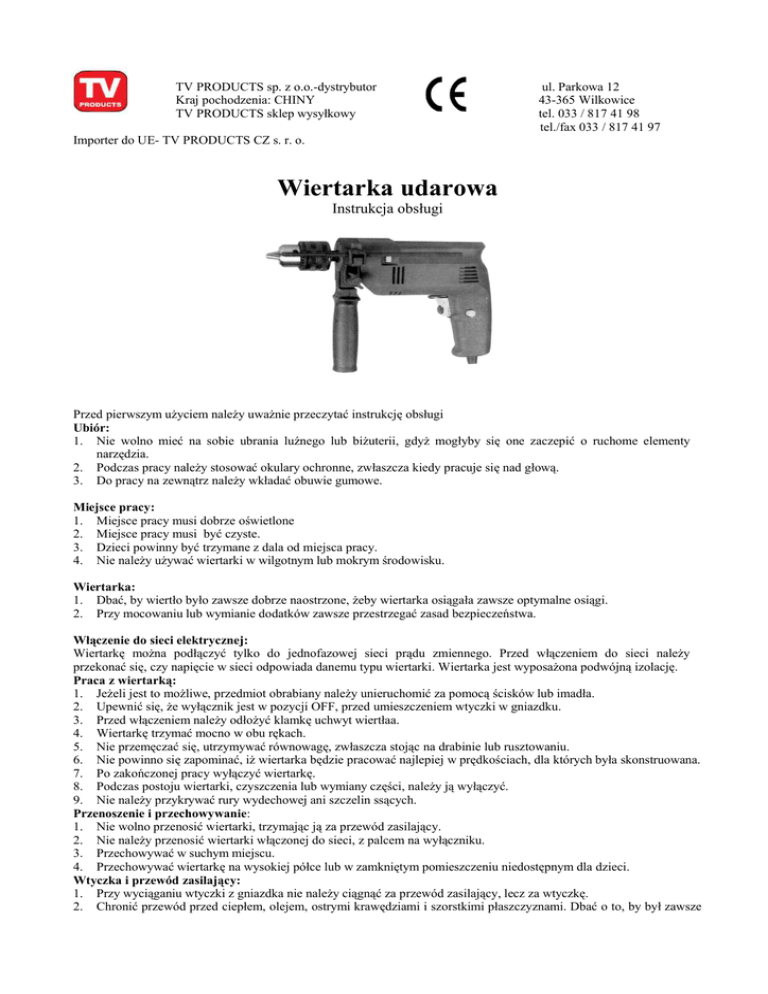

Wiertarka udarowa

TV PRODUCTS sp. z o.o.-dystrybutor
Kraj pochodzenia: CHINY
TV PRODUCTS sklep wysyłkowy
ul. Parkowa 12
43-365 Wilkowice
tel. 033 / 817 41 98
tel./fax 033 / 817 41 97
Importer do UE- TV PRODUCTS CZ s. r. o.
Wiertarka udarowa
Instrukcja obsługi
Przed pierwszym użyciem należy uważnie przeczytać instrukcję obsługi
Ubiór:
1. Nie wolno mieć na sobie ubrania luźnego lub biżuterii, gdyż mogłyby się one zaczepić o ruchome elementy
narzędzia.
2. Podczas pracy należy stosować okulary ochronne, zwłaszcza kiedy pracuje się nad głową.
3. Do pracy na zewnątrz należy wkładać obuwie gumowe.
Miejsce pracy:
1. Miejsce pracy musi dobrze oświetlone
2. Miejsce pracy musi być czyste.
3. Dzieci powinny być trzymane z dala od miejsca pracy.
4. Nie należy używać wiertarki w wilgotnym lub mokrym środowisku.
Wiertarka:
1. Dbać, by wiertło było zawsze dobrze naostrzone, żeby wiertarka osiągała zawsze optymalne osiągi.
2. Przy mocowaniu lub wymianie dodatków zawsze przestrzegać zasad bezpieczeństwa.
Włączenie do sieci elektrycznej:
Wiertarkę można podłączyć tylko do jednofazowej sieci prądu zmiennego. Przed włączeniem do sieci należy
przekonać się, czy napięcie w sieci odpowiada danemu typu wiertarki. Wiertarka jest wyposażona podwójną izolację.
Praca z wiertarką:
1. Jeżeli jest to możliwe, przedmiot obrabiany należy unieruchomić za pomocą ścisków lub imadła.
2. Upewnić się, że wyłącznik jest w pozycji OFF, przed umieszczeniem wtyczki w gniazdku.
3. Przed włączeniem należy odłożyć klamkę uchwyt wiertłaa.
4. Wiertarkę trzymać mocno w obu rękach.
5. Nie przemęczać się, utrzymywać równowagę, zwłaszcza stojąc na drabinie lub rusztowaniu.
6. Nie powinno się zapominać, iż wiertarka będzie pracować najlepiej w prędkościach, dla których była skonstruowana.
7. Po zakończonej pracy wyłączyć wiertarkę.
8. Podczas postoju wiertarki, czyszczenia lub wymiany części, należy ją wyłączyć.
9. Nie należy przykrywać rury wydechowej ani szczelin ssących.
Przenoszenie i przechowywanie:
1. Nie wolno przenosić wiertarki, trzymając ją za przewód zasilający.
2. Nie należy przenosić wiertarki włączonej do sieci, z palcem na wyłączniku.
3. Przechowywać w suchym miejscu.
4. Przechowywać wiertarkę na wysokiej półce lub w zamkniętym pomieszczeniu niedostępnym dla dzieci.
Wtyczka i przewód zasilający:
1. Przy wyciąganiu wtyczki z gniazdka nie należy ciągnąć za przewód zasilający, lecz za wtyczkę.
2. Chronić przewód przed ciepłem, olejem, ostrymi krawędziami i szorstkimi płaszczyznami. Dbać o to, by był zawsze
w dobrym stanie.
Dane techniczne:
Poziom ciśnienia akustycznego
93 dB (A)
Poziom mocy akustycznej
106 dB (A)
Należy chronić słuch!
Zmierzona wartość drgań
10,1 m/s2
Wartości były zmierzone zgodnie z przepisami.
Moc
600 W
Szybkość
0-2800 ot/min
Wrzeciono mocowania
½” x 20”
Rozmiary wiertła
1,5 – 13 mm
Wiercenie do metalu
do średnicy 10 mm
Wiercenie do drewna
do średnicy 25 mm
Wiercenie do betonu
do średnicy 16 mm
Średnica szyjki wiertła
43 x 25 mm
Całkowita długość
215 mm
Przybliżona waga z uchwytem
1,6 kg
Przedłużacze:
Można używać przedłużacza o maksymalnej długości 30 metrów bez utraty wydajności.
Upewnić się, że wtyczka jest umocowana do przedłużacza i przedłużacz do wiertarki.
Tryb udarowy B:
Włącznik trybu udarowego posiada dwie pozycje.
"WIERCENIE" i "UDAR", oznaczone symbolami
wiertarki i młotka po obu stronach.
Włącznik należy przełączyć do żądanej pozycji.
Włączenie/wyłączenie:
Krótkookresowe działanie.
Włączenie - nacisnąć klawisz D
Wyłączenie - puścić klawisz D
Działanie ciągłe:
Włączenie - nacisnąć klawisz D i zablokować
w tej pozycji naciśnięciem klawisza E,
puścić klawisz.
Wyłączenie - nacisnąć i puścić klawisz D.
Klawisz blokady (patrz obr. 1E)
Opis wiertarki
Celem klawisza blokady jest utrzymywanie
ustawionej szybkości tak, żeby nie było konieczne
trzymanie klawisza. W razie potrzeby ciągłej pracy
nacisnąć klawisz D i zablokować
w tej pozycji naciśnięciem klawisza E,
puścić klawisz D. W celu odblokowania
wystarczy nacisnąć i zluzować klawisz D.
udarowej
A Uchwyt wiertła
B Wybór trybu udarowego.
C Wybór przystawek uchwytu
(tylko model z biegiem
wstecznym)
D Wyłącznik
E Klawisz blokujący
F Kółeczko do wyboru
szybkości
(tylko model z szybkością
zmienną)
G Rękojeść
Uchwyt wiertła:
Uchwyt wiertła (A) musi zaskoczyć w sześciowypustowym
mocowaniu . Można do tego użyć ołówka.
Włożyć śrubkę do otworu w mocowaniu wiertła
dokręcićdo odpowiedniej pozycji przy użyciu śrubokręta.
Zmontowany komplet można zamocować do wiertarki.
Z uwagi na bezpieczeństwo, należy zawsze używać uchwytu wiertła.
Uchwyt wiertła musi być dociśnięty do szyjki i zabezpieczony poprzez
silne dokręcenie zgodnie z ruchem wskazówek zegara. Odkręcenie następuje poprzez obrót w przeciwnym kierunku.
Należy upewnić się, że uchwyt jest zabezpieczony w żądanej pozycji. Pozycję uchwytu można dowolnie zmieniać
poprzez obrót dookoła osi wiertarki.
Regulacja szybkości (patrz. obr. 1F):
Wiertarka jest wyposażona w regulację szybkości. Szybkości można regulować pomiędzy 0 a wartością maksymalną
poprzez zmianę siły nacisku na włącznik. Szybkość maksymalną można ustawić poprzez obrót czarnego pokrętła na
włączniku.
Bieg wsteczny znajduje zastosowanie:
 Kiedy zatnie się wiertło lub przy wierceniu w dwóch lub trzech różnych materiałach równocześnie.
 Przy wykręcaniu zapieczonych śrub.
 Jeżeli jest potrzebne wykręcenie większej ilości śrub.
Wykręcanie śrub:Najlepszy wynik można osiągnąć, jeżeli zaczyna się pracę od niższej szybkości i potem szybkość się
stopniowo zwiększa. Wyższa szybkość jest niepotrzebna, ponieważ wtedy tył wiertarki może zacząć drgać, co może
doprowadzić do przedwczesnego zużycia szczotek.
UWAGA:
Nie naciskać przełącznika zmiany kierunku podczas pracy wiertarki!
Przełącznik zmiany kierunku pracy (wiz. obr. 1C)
(tylko do wiertarek z zmianą kierunku pracy)
Do przodu
Litera R oznacza działanie zgodnie z ruchem wskazówek
zegara (do przodu)
Do tyłu
Litera L oznacza działanie przeciwnie do ruchu
wskazówek zegara (do tyłu)
Okrągła etykietka na uchwycie wiertła oznacza kierunek
działania patrząc od tyłu wiertarki.
Instrukcja obsługi:
Ogólnie:
 Należy bezpiecznie zamocować obrabiany materiał.
 Utrzymywać prędkość wiercenia zgodnie z tabelą na końcu instrukcji.
 Nie przyspieszać obrotów wiertarki.
 Postępować zgodnie z poniższymi zaleceniami, co do wiercenia w różnych materiałach.
Instrukcja obsługi podczas wiercenia w różnych materiałach:
 Dbać, by wiertło było zawsze naostrzone.
 Jeżeli używa się zmiennej szybkości wiercenia, na początku użyć
prędkości niższej.
 W przypadku wiercenia otworów o większej średnicy, wywiercić
najpierw mniejszy otwór pomocniczy .
 W celu uniknięcia złamania wiertła nie należy zbyt mocno dociskać wiertarki.
Metale:
 Blachy zawsze zamocować do imadła.
 Cienkie materiały metalowe zawsze podłożyć drewnianym klockiem, w celu uniknięcia deformacji materiału.
 Zawsze oznaczyć pozycję otworu do wiercenia.
 Używać wysoko szybkościowych wierteł do metalu, z wyjątkiem wiercenia w białym żeliwie. Do takiego materiału
należy użyć wiertła z grotem z węglika spiekanego.
 W przypadku pracy ze stalą należy używać do smarowania oleju. W przypadku aluminium - terpentyny lub parafiny.
W przypadku brązu, miedzi i żeliwa nie używać żadnego smarowidła, lecz często wyciągać wiertło z otworu, żeby
wystygło.
Przygotowanie do pracy:
 Przed przystąpieniem do jakiejkolwiek czynności (zmiana wiertła, dodatków, czyszczenie) należy odłączyć wiertarkę
z sieci elektrycznej.
Montaż wiertła (patrz obr. 2):
 Przekręcić uchwyt wiertła tak, żeby się otworzył.
 Włożyć wiertło do uchwytu. Jeśli jest wybrany tryb udarowy należy upewnić się, że wiertło jest dostatecznie
zamocowane.
 Włożyć klucz po kolei do wszystkich otworów na uchwycie i bardzo mocno dokręcić.
Demontowanie uchwytu wiertła (wiz. obr. 3):
 Otworzyć uchwyt przy pomocy klucza.
 Jedną ręką mocno trzymać uchwyt wiertła i drugą ręką odkręcić śrubokrętem wszystkie śrubki w mocowaniu wiertła
- w kierunku ruchu wskazówek zegara, póki nie wypadną.
 Używać odpowiedniego klucza do uchwytu.
 Włożyć klucz do uchwytu i jedną ręką trzymać wiertarkę tak, żeby był on skierowany w stronę ciała. Przekręcić
uchwyt tak, by klucz znajdował się po prawej stronie urządzenia.
 Uchwyt wiertła poluźnić pionowym postukiwaniem drewnianą pałeczką lub lekkim młotkiem w poprzeczną część
klucza do mocowania.
 Uchwyt powinien być na tyle poluźniony by można było go dalej odkręcać ręką.
Płyty plastikowe i płyty powleczone plastikiem:
 Używać wysoko szybkościowych wierteł do metalu.
 Postępować podobnie jak w przypadku pracy z drewnem.
Mury:
 W wypadku betonu, twardych cegieł, kamieni, twardego cementu i marmuru używać udaru (w marmurze wiercić bez
 udaru). Do tych materiałów są przeznaczone specjalne wiertła do muru.
 W wypadku kafelek, miękkich cegieł, wapienno-cementowego tynku i płyt cementowych nie używać udaru.
 Używać tylko wierteł z grotem z węglików spiekanych w dobrym stanie. Wynik wiercenia zależy od jakości grotu.
 Podczas wiercenia z udarem należy nieustannie naciskać na wiertarkę.
 Wiertło należy regularnie wyciągać z wierconego otworu, by wyczyścić proch.
Drewno
 Przed rozpoczęciem wiercenia dokładnie oznaczyć miejsce otworu (gwoździem).
 Żeby uniknąć pęknięcia drewna podczas wiercenia, przez całą grubość materiału należy podłożyć pod obrabiany
materiał drewniany klocek lub wiercić z obu stron drewna.
UWAGA! Wiertarki na biegu wstecznym nie wolno używać do napędzania narzędzi, będących na wyposażeniu
wiertarki.
Wyposażenie wiertarki:
Do uchwytu wiertarki można zainstalować wszystkie dodatki - szczotki druciane, szorstkie, średnio szorstkie
i gładkie tarcze piaskowe oraz tarcze do szlifowania.
Wkręcanie:
Tylko do wiertarek z regulacją szybkości
Używać przystawki do wkręcania, odpowiedniej do typu i wielkości głowy śrubki.
Wywiercić pomocniczy otwór, do którego będzie możnawkręcić śrubkę (A).
Używać najniższej szybkości.
W przypadku używania wkrętów wpuszczanych należywywiercić otwór na łeb (C).
Przystawki do wkręcania można włożyć bezpośredniodo uchwytu wiertarki lub można użyć przystawek magnesowych.
Wiercenie otworów :
Używać pilarki tnącej o wielkości otworu do wiercenia lub którejś z kompletu zmiennych pilarek tnących.
Pod materiał obrabiany podłożyć klocek z drewna (patrz obr. 6).
Czyszczenie:
Do czyszczenia wiertarki należy używać tylko łagodnych środków czyszczących. Wiele środków zawiera chemikalia,
które mogą uszkodzić obudowę. Nie należy również używać benzyny, terpentyny i środków rozrzedzających farby i
lakiery oraz innych wyrobów podobnych. Urządzenia nie wolno zanurzać w cieczy.
Ochrona środowiska:
W wypadku zużycia narzędzia i braku możliwości jego dalszego użytkowania należy oddać je do skupu zużytych
elektronarzędzi.
Aplikacja
Materiał
Dodatki
Stała szybkość
Zmienna szybkość
____________________________________________________________________________________
wiercenie
małe otwory metal, drewno
wiertło HSS Twist wysoka
wysoka
1/16",3/16"
1,6mm,4,3mm
duże otwory drewno
Anger
wysoka
wysoka
_________________________________________________________________________________________
mur
szkło
wiercenie otworów
metal
wiertło HSS Twist niska
średnia
wiertło do muru
cegły, kafelki
pilarka tnąca
niska
średnia
drewno
niska
średnia
_________________________________________________________________________________________
szlifowanie
szorstkie szlifowanie
drewno
poduszki
wysoka
wysoka
gumowe
metal
tarcze
niska
niska
piaskowe
_________________________________________________________________________________________
polerowanie samochodów
lub mebli
środek do poler.
tarcza
niska
niska
politura
do polerowania
lakier
_________________________________________________________________________________________
ornamenty
metal
poduszka
wysoka
wysoka
z tkaniny
_________________________________________________________________________________________
