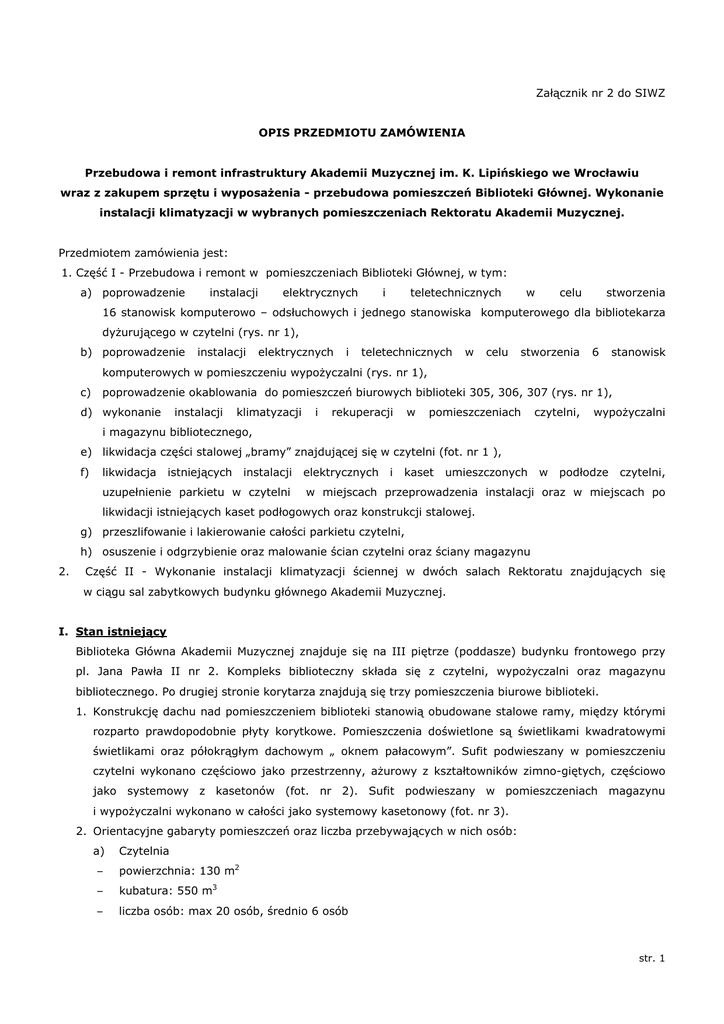

OPIS PRZEDMIOTU ZAMÓWIENIA
Przebudowa i remont infrastruktury Akademii Muzycznej im. K. Lipińskiego we Wrocławiu
wraz z zakupem sprzętu i wyposażenia - przebudowa pomieszczeń Biblioteki Głównej. Wykonanie
instalacji klimatyzacji w wybranych pomieszczeniach Rektoratu Akademii Muzycznej.
Przedmiotem zamówienia jest:
1. Część I - Przebudowa i remont w pomieszczeniach Biblioteki Głównej, w tym:
a) poprowadzenie
instalacji
elektrycznych
i
teletechnicznych
w
celu
stworzenia
16 stanowisk komputerowo – odsłuchowych i jednego stanowiska komputerowego dla bibliotekarza
dyżurującego w czytelni (rys. nr 1),
b) poprowadzenie
instalacji
elektrycznych
i
teletechnicznych
w
celu
stworzenia
6
stanowisk
komputerowych w pomieszczeniu wypożyczalni (rys. nr 1),
c)
poprowadzenie okablowania do pomieszczeń biurowych biblioteki 305, 306, 307 (rys. nr 1),
d) wykonanie
instalacji
klimatyzacji
i
rekuperacji
w
pomieszczeniach
czytelni,
wypożyczalni
i magazynu bibliotecznego,
e) likwidacja części stalowej „bramy” znajdującej się w czytelni (fot. nr 1 ),
f)
likwidacja
istniejących
instalacji
uzupełnienie parkietu w czytelni
elektrycznych
i
kaset
umieszczonych
w
podłodze
czytelni,
w miejscach przeprowadzenia instalacji oraz w miejscach po
likwidacji istniejących kaset podłogowych oraz konstrukcji stalowej.
g) przeszlifowanie i lakierowanie całości parkietu czytelni,
h) osuszenie i odgrzybienie oraz malowanie ścian czytelni oraz ściany magazynu
2.
Część II - Wykonanie instalacji klimatyzacji ściennej w dwóch salach Rektoratu znajdujących się
w ciągu sal zabytkowych budynku głównego Akademii Muzycznej.
I. Stan istniejący
Biblioteka Główna Akademii Muzycznej znajduje się na III piętrze (poddasze) budynku frontowego przy
pl. Jana Pawła II nr 2. Kompleks biblioteczny składa się z czytelni, wypożyczalni oraz magazynu
bibliotecznego. Po drugiej stronie korytarza znajdują się trzy pomieszczenia biurowe biblioteki.
1. Konstrukcję dachu nad pomieszczeniem biblioteki stanowią obudowane stalowe ramy, między którymi
rozparto prawdopodobnie płyty korytkowe. Pomieszczenia doświetlone są świetlikami kwadratowymi
świetlikami oraz półokrągłym dachowym „ oknem pałacowym”. Sufit podwieszany w pomieszczeniu
czytelni wykonano częściowo jako przestrzenny, ażurowy z kształtowników zimno-giętych, częściowo
jako systemowy z kasetonów (fot. nr 2). Sufit podwieszany w pomieszczeniach magazynu
i wypożyczalni wykonano w całości jako systemowy kasetonowy (fot. nr 3).
2. Orientacyjne gabaryty pomieszczeń oraz liczba przebywających w nich osób:
a)
Czytelnia
–
powierzchnia: 130 m2
–
kubatura: 550 m3
–
liczba osób: max 20 osób, średnio 6 osób
str. 1
b)
Magazyn biblioteki
–
powierzchnia: 78,60 m2
–
kubatura: 350 m3
–
liczba osób: max 4 osoby
c)
Wypożyczalnia
–
powierzchnia: 73 m2
–
kubatura: 390 m3
–
liczba osób: max 25 osób, średnio 4 osoby
d)
Gabinet Prorektora (108 A)
–
powierzchnia: 18 m2
–
kubatura: 70 m3
e)
Gabinet Prorektora (109A)
–
powierzchnia: 34 m2
–
kubatura: 132 m3
3. Podłoga w czytelni wykonana jest w następujących warstwach ( wg dokumentacji archiwalnej):
–
ruszt stalowy
–
płyta żelbetowa 8 cm
–
warstwa wyrównawcza betonu
–
klej
–
parkiet dębowy 2,2 cm.
W podłodze znajduje się instalacja elektryczna oraz 6 szt. puszek podłogowych przeznaczonych do
likwidacji. Ogólny stan parkietu ocenia się jako dobry.
4. W pomieszczeniu czytelni znajduje się stalowa konstrukcja „bramy” (fot. nr
1) wykonana w celu
stworzenia wejścia do czytelni połączonego z regałem na prasę. Konstrukcja przeznaczona jest do
likwidacji w części po stronie czytelni.
5. Ściana czytelni od strony skosu dachu nosi ślady zawilgocenia (fot. nr 4) spowodowane nieszczelnością
koryta zlewowego dachu. Koryto zostanie wyremontowane i uszczelnione w ramach prac elewacyjnych
przewidzianych na bieżący rok.
UWAGA: Zamawiający dysponuje dokumentacją archiwalną zawierająca szczegółowe rysunki
wykonawcze dotyczącą przebudowy budynku m.in. w części , w której znajduje się biblioteka.
II. Zakres prac przewidzianych do wykonania
1. Część I - Modernizacja pomieszczeń Biblioteki Głównej
a) przeprowadzenie
instalacji
umożliwiających
stworzenie
16
stanowisk
komputerowo
–
odsłuchowych oraz jednego stanowiska dla bibliotekarza dyżurującego w czytelni, w tym:
–
unieczynnienie obwodów jednofazowych zasilających dotychczasowe gniazda w kasetach
podłogowych czytelni (6 kaset). Okablowanie wykonane przewodem YdY2x1 mm2 należy
wycofać lub wykorzystać jako pilot na odcinku od rozdzielnicy aż do istniejących kaset
str. 2
podłogowych. Unieczynnione zabezpieczenia typu „S” należy zdemontować. Powstałe w ten
sposób miejsce w rozdzielnicy T 3 znajdującej się przy wyjściu z windy (rys. nr 1) należy
zastąpić nowym zabezpieczeniem nadprądowym
np. CLS6 B 20A, z którego należy
poprowadzić zasilanie dla podrozdzielnicy TP-1 (nowa rozdzielnica wykonana na potrzeby
czytelni). W rozdzielnicy T 3 mostki oraz nowe zasilanie należy wykonać przewodami
o przekroju 4mm2 z izolacją na 750V.
–
zabudowanie w pomieszczeniu zaplecza czytelni podrozdzielnicy TP-1 oznaczonego na
rys. nr 1. Zasilanie należy doprowadzić poprzez wykonanie przewiertu przez ścianę.
Szacowana długość przebicia około 1mb.
W podrozdzielnicy TP-1 zabudować:
•
sygnalizator napięcia np. Z-EL/G230 -1 szt.
•
rozłącznik izolacyjny np. IS-20/1 -1 szt.
•
zabezpieczenia dla zasilania 17 stanowisk komputerowych – wyłączniki nadprądowe
z modułem różnicowoprądowym np. CKN6-13/1N/B/0,03 – 9 szt.
Rozdzielnicę TP-1 należy wykonać jako natynkową o IP 40 o minimalnej ilości 24-ech
modułów.
–
rozprowadzenie
okablowania
przewodem
typu
YdYżo
3x2,5mm2 z
izolacją
750V
w podłodze czytelni w celu doprowadzenia zasilania do 17 stanowisk komputerowych,
–
osadzenie
dla każdego stanowisku kasety podłogowej
typu „floorbox” o
wymiarach
228x228mm z miejscem na 6 gniazd – układ stanowisk wg rys. nr 1,
–
wyposażenie każdej kasety w 4 gniazda 230V.
W zakresie przebudowy rozdzielnic należy wszelkie prace wykonać zgodnie z wiedzą techniczną
oraz sztuką prefabrykacji rozdzielnic.
UWAGA : Zamawiający przewiduje wyposażenie czytelni w komputery „all In one„ we
własnym zakresie. W czytelni przewidziano sieć bezprzewodową (Wi – Fi).
b) poprowadzenie instalacji umożliwiających stworzenie 6 stanowisk komputerowych oraz instalacji
dodatkowej dla istniejących stanowisk pracy bibliotekarzy w pomieszczeniu wypożyczalni.
Obecnie w pomieszczeniu wypożyczalni stanowiska zasilane są poprzez przenośne przedłużacze.
Do lady wypożyczalni doprowadzony jest jeden zestaw gniazd.
W przedmiocie zamówienia znajduje się:
–
wykonanie zasilania dla nowych stanowisk komputerowych – 6 szt. oraz dwóch zestawów po
5 gniazd dla stanowiska personelu. Z rozdzielnicy T 3-4 należy doprowadzić jeden obwód
1-fazowy dla zasilania gniazd lady z zabezpieczeniem
typu np.: CKN6-16/1N/B/0,03 oraz
trzy obwody 1-fazowe dla zasilania gniazd stanowisk komputerowych z zabezpieczeniem
typu np.: CKN6-16/1N/B/0,03 wg proponowanej trasy oznaczonej kolorem czerwonym na
rys nr 1.
Dla zasilania stanowisk komputerowych 230V należy rozprowadzić w listwie przypodłogowej
(analogicznie jak dla instalacji teletechnicznej) okablowanie do miejsc wskazanych na rys.
nr 1 na zasadzie, że jedna kaseta to jedno stanowisko.
str. 3
Okablowanie prowadzić wg zaproponowanej trasy (kolor niebieski) na rys nr 1. Tuż przy
podłodze (pod lustrami) za listwą podłogową aż do miejsca wejścia w przestrzeń
międzystropową.
–
doprowadzenie w przestrzeni międzystropowej okablowania kat. 6 od istniejącego switcha
znajdującego się w przedsionku pomieszczenia 4.26 ( rys. nr 1) do gniazd abonenckich (wraz
z montażem gniazd) w miejscach oznaczonych na rys. nr 1 – 2xRJ45 przy ladzie wypożyczalni
oraz 2xRJ45 przy stanowiskach komputerowych. Zejścia pionowe wykonać w korytkach PCV.
Gniazda wykonać jako natynkowe z zachowaniem dla całego systemu kat 6.
UWAGA: Zamawiający przewiduje wyposażenie we własnym zakresie wypożyczalni
w komputery ze stacją roboczą i monitorem.
c)
poprowadzenie okablowania do pomieszczeń biurowych biblioteki 305, 306, 307, w tym:
–
doprowadzenie w przestrzeni międzystropowej okablowania kat. 6 od istniejącego switcha
znajdującego się w przedsionku pomieszczenia 4.26 ( rys. nr 1) do gniazd abonenckich (wraz
z montażem gniazd) w miejscach oznaczonych na rys. nr 1 – 1xRJ45 w POM.305, 4xRJ45
w pom. 306 oraz 1xRJ45 w pom. 307. Zejścia pionowe wykonać w korytkach PCV. Gniazda
wykonać jako natynkowe z zachowaniem dla całego systemu kat 6.
W przestrzeni międzystropowej okablowanie należy prowadzić w istniejących trasach kablowych
dedykowanych (instalacje elektryczne – w korytach elektrycznych, niskoprądowe – w korytach
teletechnicznych). W miejscach gdzie nie występują koryta przewody układać (mocować)
bezpośrednio do sufitu stosując rozwiązania systemowe.
W przypadku prowadzenia więcej niż
pięciu przewodów jednocześnie należy zamontować korytka kablowe o rozmiarach dostosowanych
do ilości okablowania. Zejścia pionowe wykonać w korytku z PCV koloru białego. Rozmiar korytka
dobrać do ilości i rozmiaru układanego okablowania.
UWAGA: Wszelkie dostarczane przez Wykonawcę urządzenia oraz materiały powinny
zostać zatwierdzone przez Inwestora oraz być kompatybilne z posiadanymi przez
Inwestora licencjami i oprogramowaniem.
Po
zakończeniu
prac
Wykonawca
zobligowany
jest
do
wykonania
wszelkich
pomiarów
elektrycznych (rezystancja izolacji, skuteczność zerowania, test wyłączników różnicowoprądowych,
testów okablowania strukturalnego oraz poziomu sygnału z AP).
d) wykonanie
instalacji
klimatyzacji
i
rekuperacji
w
pomieszczeniach
czytelni,
wypożyczalni
i magazynu bibliotecznego , w tym:
–
wykonanie klimatyzacji w pomieszczeniu czytelni przez zastosowanie dwóch
urządzeń
kasetonowych z obwodem typu inverter o mocy chłodzenie/grzanie około 7,0 Kw każda,
–
wykonanie klimatyzacji w pomieszczeniu magazynu bibliotecznego przez zastosowanie
urządzenia ściennego z obwodem typu inverter o mocy chłodzenie/grzanie około 7,0 kW,
–
wykonanie klimatyzacji w pomieszczeniu wypożyczalni przez zastosowanie urządzenia
ściennego z obwodem typu inverter o mocy chłodzenie/grzanie około 7,0 kW,
Jednostki zewnętrzne należy posadowić na dachu na podstawach lub w miarę możliwości na
uchwytach na ścianie. Jednostki wewnętrzne klimatyzacji należy wyposażyć w system
zapobiegający zalaniu pomieszczenia wodą - skroplinami,
str. 4
–
wykonanie
instalacji
rekuperacji
dla
pomieszczeń
czytelni,
magazynu
biblioteki
i wypożyczalni. Kanały wentylacyjne należy rozprowadzić w przestrzeni międzystropowej
w
izolacji
i
wyprowadzić
anemostaty
nawiewne
i
wywiewne
w
poszczególnych
3
pomieszczeniach. Należy zastosować urządzenie o wydajności 2000m /h. Rekuperator
z zainstalowaną grzałką i nawilżaczem należy posadowić na dachu lub wewnątrz jeśli istnieje
taka
możliwość.
Układ
należy
zabezpieczyć
termicznie.
Wszystkie
konstrukcje
pod
rekuperator i skraplacze oraz elementy łączeniowe należy wykonać z profili ocynkowanych.
Dodatkowo należy zapewnić możliwość autonomicznego nawilżania powietrza w w/w
pomieszczeniach,
–
wykonanie
instalacji
elektrycznych
dla
wyżej
wymienionych
instalacji
klimatyzacji
i rekuperacji,
–
uruchomienie wykonanej instalacji klimatyzacji
rekuperacji, dokonanie niezbędnych prób,
pomiarów i sprawdzeń,
–
przeszkolenie użytkowników w zakresie obsługi urządzeń.
e) likwidacja części „bramy” stalowej (fot. nr 1 ), w tym:
–
usunięcie konstrukcji stalowej znajdującej się po stronie czytelni – element poziomy
i słup pionowy „ bramy” oraz podwieszana konstrukcja z rur,
–
wykonanie zaślepienia miejsca w ścianie po usunięciu konstrukcji za pomocą obudowy z płyt
g-k.
f)
likwidacja istniejących instalacji elektrycznych i kaset umieszczonych w podłodze czytelni,
uzupełnienie parkietu w czytelni
w miejscach przeprowadzenia instalacji oraz w miejscach po
likwidacji istniejących kaset podłogowych oraz konstrukcji stalowej
Istniejące kasety podłogowe należy zdemontować
a otwory zabudować nowym parkietem
o strukturze zgodnej z istniejącym oraz odpowiednio zabezpieczyć przed zarwaniem. Należy
zaślepić ubytki w parkiecie po demontażu stalowej konstrukcji bramy. Trasę prowadzenia nowego
okablowania w podłodze należy zabudować nowym parkietem.
g) przeszlifowanie i lakierowanie całości parkietu czytelni,
Po wykonaniu prac naprawczych opisanych w punkcie 1f należy zeszlifować w technologii
bezpyłowej istniejące warstwy lakieru z całości parkietu w czytelni a następnie nałożyć co najmniej
trzy warstwy lakieru chemoutwardzalnego charakteryzującego się dużą odpornością na ścieranie,
po uprzednim nałożeniu warstwy podkładowej.
Powierzchnia podłogi przeznaczonej do szlifowania i lakierowania – około 130 m2
h) osuszenie i odgrzybienie oraz malowanie ścian czytelni oraz ściany magazynu, w tym:
–
miejscowe skucie spęczniałych tynków i ich odtworzenie,
–
miejscowe osuszenie i odgrzybienie ścian ,
–
dwukrotne malowanie z gruntowaniem ścian w czytelni i farbą emulsyjną w kolorze
uzgodnionym z Zamawiającym. Powierzchnia ścian przewidzianych do malowania około 225
m2 .
str. 5
–
dwukrotne malowanie z gruntowaniem ściany od strony skosu dachu w magazynie biblioteki
farbą emulsyjną w kolorze uzgodnionym z Zamawiającym. Powierzchnia ściany przewidzianej
do malowania – około 27 m2.
Przed malowaniem ścian należy zaszpachlować i wyrównać ewentualne ubytki w tynku.
UWAGA:
Wszystkie
wyżej
wymienione
prace
będą
prowadzone
w
pomieszczeniach
zawierających zbiory książek. Zamawiający nie dopuszcza możliwości opróżniania regałów
z książkami. Po stronie Wykonawcy będzie taka organizacja robót, która pozwoli na ich
wykonanie za i pod regałami jedynie na zasadzie przesuwania regałów wraz z książkami
i umieszczanie ich na miejscu po zakończeniu robót. Przemieszczanie regałów i innych
mebli, np. biurek leży po stronie Wykonawcy. Dodatkowo regały z książkami należy
szczelnie zabezpieczyć folią.
2. Część II - Wykonanie instalacji klimatyzacji ściennej w dwóch salach Rektoratu znajdujących się
w ciągu sal zabytkowych budynku głównego Akademii Muzycznej.
W 2014 roku w ramach realizacji zadania polegającego na wykonaniu klimatyzacji Sali Senatu
znajdującej się na końcu ciągu sal zabytkowych wykonano instalacje umożliwiające wykonanie
klimatyzacji w innych pomieszczeniach Rektoratu w latach następnych, w tym:
–
orurowanie średnicy 1/4 i 5/8 do mocy urządzeń chłodzenie/grzanie 6.5 kW/7.0 kW oraz kabli
sygnałowych z poziomu dachu na poziom I piętra – zakończono przed wejściami do gabinetów
Prorektorów ,
–
odrębne zasilanie z RNN umieszczonej na dachu,
–
koryta kablowe na dachu.
W przedmiocie niniejszego zamówienia znajduje się:
–
założenie klimatyzacji ściennej z obwodem typu inwerter o mocy chłodzenie /grzanie około 7,0 kW
każda w dwóch gabinetach Prorektorów. Jednostki ścienne należy okleić folią z grafiką
zgodną z kolorem i wzorem ścian w danym pomieszczeniu (ściany w pomieszczeniach
wykończone są
wzorzystymi tapetami). Wykonanie folii do oklejenia jednostek znajduje się po
stronie Wykonawcy. Dodatkowo należy wykonać rynny ociekowe oraz zabezpieczenie urządzeń
przed zalaniem skroplinami. Jednostki zewnętrzne należy posadowić na dachu na podstawach nie
umocowanych do dachu,
–
uruchomienie
wykonanej
instalacji
klimatyzacji,
dokonanie
niezbędnych
prób,
pomiarów
i sprawdzeń
–
przeszkolenie użytkowników w zakresie obsługi urządzeń.
UWAGA: Wszystkie dane i ilości zawarte w opisie przedmiotu zamówienia są orientacyjne
i mają charakter wyłącznie informacyjny. Zamawiający zaleca, aby Wykonawca przed
przygotowaniem oferty w celu ustalenia rzeczywistych danych i ilości dokonał rozpoznania
i wykonał stosowne pomiary w ramach wizji lokalnej.
str. 6
III.
1.
Warunki realizacji
Zastosowane materiały i urządzenia
muszą posiadać atesty, certyfikaty i deklaracje zgodności –
dokumenty te należy przedłożyć Zamawiającemu przed rozpoczęciem robót. Przewidzieć należy użycie
wyłącznie materiałów o standardzie jakości, gwarantującym bezawaryjne użytkowanie.
2.
Termin realizacji maksymalnie do 30.08.2015 r.
3.
Możliwy termin rozpoczęcia prac 13.07.2015 r.
4.
Prace mogą być wykonywane wyłącznie przez firmę budowlaną dysponującą odpowiednim sprzętem
i pracownikami posiadającymi odpowiednie kwalifikacje.
–
uprawnienia grupy G1 typu E i D (eksploatacja i dozór) dla urządzeń, instalacji i sieci
elektroenergetycznych
o
napięciu
do
1
kV
w
zakresie
obsługi,
remontów,
montażu
i kontrolno-pomiarowym wydane przez SEP oraz uprawnienia grupy G2 typu E i D (eksploatacja
i dozór) dla urządzeń wytwarzających, przetwarzających, przesyłających i zużywające ciepło oraz
inne urządzenia energetyczne w zakresie obsługi, remontów, montażu i kontrolno-pomiarowym
wydane przez SEP,
5.
Wszystkie prace należy wykonywać zgodnie ze sztuką budowlaną oraz obowiązującymi Normami
Polskimi i Prawem Budowlanym, zachowując przerwy technologiczne, przepisy BHP oraz PPoż.
6.
Prace należy wykonywać zgodnie z harmonogramem przedstawionym i uzgodnionym z Zamawiającym.
7.
Wykonawca powinien uwzględnić w ofercie wszystkie składniki niezbędne do zrealizowania przedmiotu
zamówienia, między innymi takie jak:
−
wykonanie dokumentacji powykonawczej,
−
udzielenie gwarancji na okres minimum 36 miesięcy na wykonane prace oraz dostarczone
urządzenia,
−
wykonywanie robót z zachowaniem czystości, sprzątania po robotach aby nie dopuszczać do
roznoszenia i zanieczyszczania obiektu,
−
przemieszczanie mebli w tym regałów z książkami,
−
szczelne zabezpieczenie trwałą folią elementów wyposażenia, w szczególności zbiorów bibliotecznych
znajdujących się w pomieszczeniach,
−
odkurzanie po robotach cykliniarskich i innych pylących,
−
magazynowanie materiałów w sposób nieutrudniający komunikacji w Uczelni - w miejscach
ustalonych z Zamawiającym,
−
wywóz odpadów budowlanych na koncesjonowane wysypisko,
−
organizacje zaplecza budowy uwzględniającą potrzeby związane z przewidywaną liczbą pracowników.
−
Zamawiający zapewnia dostęp do źródła bieżącej
wody, energii elektrycznej oraz, niezbędną do
organizacji zaplecza prac, powierzchnię na działce, jednak nie ponosi odpowiedzialności za
zmagazynowane tam materiały oraz sprzęt.
str. 7
Fot. nr 1 – Stalowa konstrukcja bramy od strony czytelni
Fot. Nr 2 – Widok ogólny czytelni
str. 8
Fot. Nr 3 – Widok ogólny magazynu biblioteki
str. 9
Fot. Nr 4 – Lokalne zawilgocenia ścian we wnękach w czytelni
Załączniki do opisu przedmiotu zamówienia:
1. Załącznik nr 1 – Rysunek nr 1
str. 10
