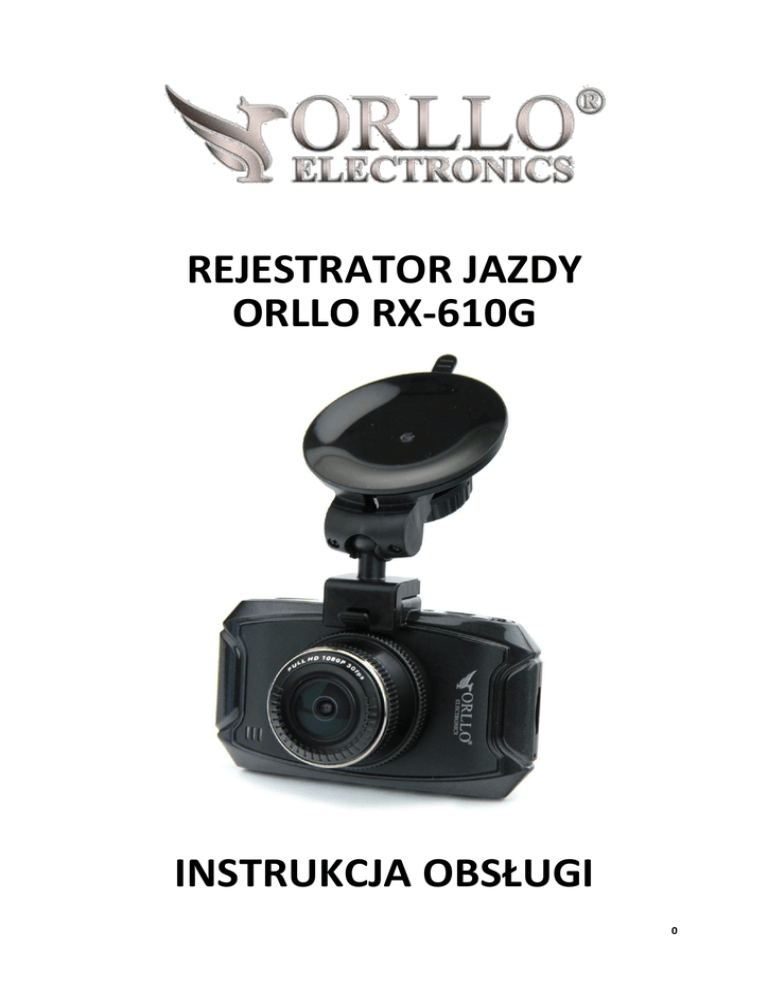

REJESTRATOR JAZDY
ORLLO RX-610G
INSTRUKCJA OBSŁUGI
0
1.Uruchomienie urządzenia
1.1. Urządzenie podłącz za pomocą ładowarki
samochodowej,w górnej części obudowy do miniUSB
nr 9.. Popodłaczeniu powinna zapalić się niebieska
dioda . Kamera automatyczne powinna się
uruchomić.
1.2. Włączanie bądź wyłączanie urządzenia następuje
poprzez przytrzymanie przycisku nr1.
Żeby zresetować urządzenie użyj przycisku nr7.
1.
2.
8.
9.
3.
4.
5.
6.
7.
10.
.Tryb nagrywania filmów
2.1. Włącz kamerę. Kamera automatycznie będzie w trybie wideo.
W tym trybie na ekranie w lewym górnym rogu wyświetla się
ikona kamery. Aby rozpocząć nagrywanie naciśnij przycisk
„Ok” nr 4.. Na ekranie zacznie migać czerwony wskaźnik
oznaczający nagrywanie filmu. Aby zatrzymać nagrywanie
naciśnij przycisk „Ok”. Na ekranie przestanie migać
czerwony wskaźnik. Nagranie zostanie zapisane na karcie, a
kamera przejdzie w tryb gotowości do nagrywania.
3.Tryb aparatu fotograficznego
3.1. Włącz kamerę. Aby wybrać tryb aparatu naciśnij przycisk
„Mode” nr 5.. Na wyświetlaczu pojawi się ikona aparatu.
Aby zrobić zdjęcie naciśnij przycisk „Ok” nr 4..
4. Tryb przeglądania filmów i zdjęć
4.1. Włącz kamerę. Aby przejść do trybu przeglądania filmów i
zdjęć naciśnij dwukrotnie przycisk „Mode”. Przeglądaj pliki
używając przycisków w górę nr2.i w dółnr6.. Aby
odtworzyć lub zatrzymać dane nagranie
naciśnij przycisk „Ok”.
4.2. Aby usunąć wybrane nagranie lub zdjęcie
naciśnij przycisk menu a następnie „Usuń”
4.3.Aby wyjść z trybu przeglądania nagrań i
zdjęć ponownie naciśnij przycisk „Mode”.
5. Opis działania trybu nagrywania filmów:
5.1. Kamera tworzy na karcie pamięci pliki z nagraniami o
różnej długości ograniczone nastawioną wartością lub
funkcją wykrywanie ruchu. Kamera po zapełnieniu karty
pamięci nadpisuje pliki nagrań. W trybie wykrywania ruchu,
nagranie inicjowane jest wykryciem przez kamerę zmian w
obserwowanym obrazie.
2
5.2.Uwaga:Nie należy jednocześnie włączać funkcji
„Nagrywanie w pętli” i „Wykrywanie ruchu ”, gdyż
powoduje to powstawanie błędów podczas zapisu nagrań
lub niepoprawne działanie kamery.
6.Ustawienia trybu nagrywania filmów
6.1. Włącz kamerę. Aby wejść w ustawienia trybu nagrywania
filmów naciśnij przycisk menu, a następnie za pomocą
przycisków „w górę” i „w dół” wybierz kolejne ustawienia:
6.2. Rozdzielczość wideo
Naciśnij przycisk „Ok”, aby zmienić
ustawienia rozdzielczości
256x1080 30P 21:9
2304x1296 30P 16:9
1920x1080 60P 16:9
1920x1080 30P 16:9
HDR 1920x1080 30P 16:9
1280x720 60P 16:9
1280x720 30P 16:9
6.3. Jakość obrazu
Naciśnij przycisk „Ok”, aby zmienić ustawienia jakości
obrazu (Super dobra; Dobra; Normalna).
6.4. Opóźnione włączenie
6.5. Pomiar światła
Naciśnij przycisk ,,Ok”, aby zmienić ustawienia pomiaru
światła (Centralny; Średni; Punktowy)
6.6. Częstotliwość
Naciśnij przycisk „Ok”, aby zmienić ustawienie
częstotliwości wyświetlacza (Auto; 60Hz; 50Hz).
3
6.7. Znacznik
Naciśnij przycisk „Ok”, aby zmienić ustawienie
wyświetlania i rejestrowania daty i czasu na nagraniach
(Data; Czas; Identyfikator).
6.8. Nagrywanie w pętli
Naciśnij przycisk „Ok”, aby włączyć funkcję nagrywania w
pętli i ustawić wybraną wartość (Wył; 1 min; 3 min; 5 min).
Uwaga: Nie należy jednocześnie włączać funkcji
„Nagrywanie w pętli” i „wykrywanie ruchu”, gdyż
powoduje to powstawanie błędów podczas zapisu
nagrań lub nie poprawne działanie kamery.
6.9. Wykrywanie ADAS
Naciśnij przycisk ,,Ok”, aby włączyć bądź wyłączyć funkcje
- FCWS (ostrzeżenie przed przeszkodą z przodu pojazdu)
- FCMD (ostrzeżenie przed zbyt małą odległością od
innego pojazdu)
- LDWS (ostrzeżenie o przekroczeniu linii ciągłej)
UWAGA !
Funkcja ADAS – ASYSTENT KIEROWCY
DOSTĘPNA W ROZDZIELCZOŚCIACH OBRAZU:
- 2560 x 1080 30P
- 1920 x 1080 30P
6.10. Kalibracja ADAS
Naciśnij przycisk ,,Ok”, aby włączyć kalibrację ADAS.
Wybierz odpowiednią wartość za pomocą przycisków w górę
i w dół.
Kalibracja asystenta kierowcy:
1. W menu wybieramy funkcję kalibracja ADAS.
2. Przyciskami nawigacyjnymi (strzałki) przesuwamy poziome linie
widoczne na ekranie.
Uwaga: Im mniejsza odległość pomiędzy dwiema liniami, tym
mniejsze jest aktywne pole oraz obszar objęty działaniem asystenta
kierowcy.
6.11. Ustawienie G-sensora
Naciśnij przycisk „Ok”, aby zmienić ustawienie czułości lub wyłączenia
czujnika grawitacyjnego (Wył; Wysoka czułość;
Średnia; Niska).
Czujnik ten wykrywa przeciążenia (w zależności od ustawienia
czułości) np. w trakcie kolizji/wypadku.
Automatycznie zabezpiecza takie nagrania przed nadpisanie
Przycisk w kolorze pomarańczowym na obudowie służy do
ręcznego zabezpieczenia nagrania przed nadpisaniem.
6.12. Wykrywanie ruchu
Naciśnij przycisk ,,Ok”, aby włączyć bądź
wyłączyć funkcję wykrywania ruchu.
6.13. Mikrofon
Naciśnij przycisk ,,Ok”, aby włączyć bądź wyłączyć mikrofon.
6.14. Park Mode
Naciśnij przycisk ,,Ok”, aby włączyć bądź
wyłączyć funkcję parkingową.
( uruchamienie kamery po wstrząsie)
7. Ustawienia kamery
7.1. Włącz kamerę. Aby wejść w ustawienia kamery naciśnij
dwukrotnie przycisk menu, a następnie za pomocą
przycisków „w górę” i „w dół” wybierz kolejne ustawienia:
7.2. Wybór języka
Naciśnij przycisk „Ok”, aby zmienić język (Holenderski; Czeski;
Niemiecki; Francuski; Angielski; Chiński; Rosyjski; Polski).
7.3. Rozmiar karty
Naciśnij przycisk ,,Ok”, aby sprawdzić pamięć karty.
7.4. System TV
Naciśnij przycisk „Ok”, aby zmienić ustawienie wyjścia
TV (NTSC, PAL).
7.5. Ustawienie ID kierowcy
Naciśnij przycisk ,,Ok”, aby ustawić ID kierowcy.
Za pomocą przycisków w górę i w dół wybieramy
odpowiednią interesującą nas wartość i
zatwierdzamy przyciskiem ,,Ok”
7.6. Ustawienie czasu
Naciśnij przycisk ,,Ok”, aby zmienić ustawienia daty i
godziny. Kliknij przycisk ,,Ok” i za pomocą przycisków w górę i w
dół wybierz odpowiedzią wartość zatwierdzając przyciskiem
,,Ok”
7.7. Formatuj
Naciśnij przycisk „Ok”, aby sformatować kartę SD.
7.8. Ustawienia domyślne
Naciśnij przycisk ,,Ok” aby zresetować kamerę.
Funkcja ta służy do przywrócenia ustawień fabrycznych w
kamerze.
7.9. Ustawienia Auto wyłączenia
Naciśnij przycisk „Ok”, aby zmienić ustawienie
automatycznego wyłączania kamery (Wył; 1min; 3min;
5min) Jeżeli kamera będzie w stanie bezczynności to
automatycznie wyłączy się po odpowiednio 1,3 lub
5 minutach.
7.10. Wygaszacz ekranu
Naciśnij przycisk „Ok”, aby zmienić ustawienie
automatycznego wyłączania ekranu (Wył; 1min; 3min;
5min). Jeżeli kamera będzie w stanie bezczynności lub w
trakcie nagrywania to ekran automatycznie wyłączy się po
odpowiednio 1,3 lub 5 minutach.
7.12. Ustawienia GPS
Naciśnij przycisk „Ok”, aby włączyć bądź wyłączyć funkcję
GPS.
7.13. Dźwięk klawiszy
Naciśnij przycisk „Ok”, aby włączyć lub
wyłączyć dźwięk przycisków.
6
7.15. Wersja
Naciśnij przycisk „Ok”, aby sprawdzić aktualnie
zainstalowaną wersję oprogramowania.
8. Tryb aparatu
8.1. Włącz kamerę. Aby wejść w ustawienia trybu aparatu
naciśnij przycisk ,,mode” następnie przycisk ,,menu”, a
następnie za pomocą przycisków „w górę” i „w dół” wybierz
kolejne ustawienia:
8.2. Rozdielczość zdjęć
Naciśnij przycisk „Ok”, aby zmienić
ustawienia rozdzielczości.
4M 2688x1512 16:9
9M 4000x2250 16:9
13M 4800x2700 16:9
16M 5312x2988 16:9
8.3. Jakość obrazu
Naciśnij przycisk „Ok”, aby zmienić ustawienia jakości
obrazu (Super dobra; Dobra; Normalna).
8.4. Znacznik
Naciśnij przycisk „Ok”, aby zmienić ustawienie
wyświetlania i rejestrowania daty i czasu na nagraniach
(Data; Czas; Identyfikator).
9. Ustawienia trybu aparatu
9.1. Włącz kamerę. Aby wejść w ustawienia trybu aparatu
naciśnij przycisk ,,mode” następnie kliknij dwukrotnie przycisk
,,menu”, a następnie za pomocą przycisków „w górę” i
„w dół” wybierz kolejne ustawienia:
9.2. Wybór języka
Naciśnij przycisk „Ok”, aby zmienić język (Holenderski; Czeski;
Niemiecki; Francuski; Angielski; Chiński; Rosyjski; Polski).
7
9.3. Rozmiar karty
Naciśnij przycisk ,,Ok”, aby sprawdzcić pamięć karty.
9.4. System TV
Naciśnij przycisk „Ok”, aby zmienić ustawienie wyjścia
TV (NTSC, PAL).
9.5. Ustawienie ID kierowcy
Naciśnij przycisk ,,Ok”, aby ustawić ID kierowcy.
Za pomocą przycisków w górę i w dół wybieramy
odpowiednią interesującą nas wartość i
zatwierdzamy przyciskiem ,,Ok”
9.6. Ustawienie czasu
Naciśnij przycisk ,,Ok”, aby zmienić ustawienia daty i godziny.
Kliknij przycisk ,,Ok” i za pomocą przycisków w górę i w dół
wybierz odpowiednią wartość
zatwierdzając przyciskiem ,,Ok”
9.7. Formatuj
Naciśnij przycisk „Ok”, aby sformatować kartę SD.
9.8. Ustawienia domyślne
Naciśnij przycisk ,,Ok” aby zresetować kamerę.
Funkcja ta służy do przywrócenia ustawień fabrycznych w
kamerze.
9.9. Ustawienia Auto wyłączenia
Naciśnij przycisk „Ok”, aby zmienić ustawienie
automatycznego wyłączania kamery (Wył; 1min; 3min;
5min) Jeżeli kamera będzie w stanie bezczynności to
automatycznie wyłączy się po odpowiednio 1,3 lub
5 minutach.
8
9.10. Wygaszacz ekranu
Naciśnij przycisk „Ok”, aby zmienić ustawienie
automatycznego wyłączania ekranu (Wył; 1min; 3min;
5min). Jeżeli kamera będzie w stanie bezczynności lub w
trakcie nagrywania to ekran automatycznie wyłączy się po
odpowiednio 1,3 lub 5 minutach.
9.12. Ustawienia GPS
Naciśnij przycisk „Ok”, aby włączyć bądź wyłączyć funkcję
GPS.
9.13. Dźwięk klawiszy
Naciśnij przycisk „Ok”, aby włączyć lub
wyłączyć dźwięk przycisków.
9.15. Wersja
Naciśnij przycisk „Ok”, aby sprawdzić aktualnie
zainstalowaną wersję oprogramowania.
10. Specyfikacja
Chipset / sensor
Rozdzielczość video
Klatki na sekundę
Obiektyw
System nagrywania nocnego
Asystent kierowcy ADAS
Funkcje dodatkowe:
Fukcje GPS
Język menu
Format plików/kompresja video
Formatplików/rozdz. zdjęd
Wyświetlacz
Wyjścia
Zasilanie
Obsługiwane karty pamięci
Wymiary / waganetto
AMBARELLA A7LA50 / OV4689 4Mpix
SFHD 2304x1296p / FHD 1920x1080
30FPS
Szklany 7 soczewek F/1.8
kąt widzenia 170stopni
LLW
- Asystent pasa ruchu
- Alarm przed uderzeniem w
przeszkodę
- Funkcja parkingowa
- G-Sensor 3D
- Czujnik ruchu
- Zapis w pętli
- GPS
- zapis współrzędnych
- podgląd przejechanej trasy
polski, angielsk i inne
MP4/H.264
JPEG/16 Mpix
2,7" TFT LCD
HDMI, USB, AV
Wbudowany akumulator
microSD/microSDHC 4-64GB
WYMAGANA KLASA 10
81 x 52 x 39 mm / 75 g
10
11. UWAGA!
11.1. Podczas pierwszych trzech użyć rejestratora, proszę
ładować baterię, po jej całkowitym rozładowaniu;
11.2. Nigdy nie stwarzaj uszkodzeń mechanicznych rejestratora,
może to doprowadzić do jego uszkodzenia i złej pracy. W
szczególności nie należy nakłuwać, przebijać lub uderzać w
kamerkę;
11.3. Kamera posiada baterię, dzięki której urządzenie
podtrzymuje pamięd danych. Ekstremalnie niskie lub
wysokie temperatury mogą doprowadzid do bardzo
szybkiego uszkodzenia baterii lub całego urządzenia.
11.4. Trzymać z daleka od ognia, wody, dymu i
wysokich temperatur;
11.5. Nie używad kabla USB w innych celach jak
ładowanie, głośnika.
11.6. W przypadku kontaktu z uszkodzoną baterią noszącą ślady
wylania, należy natychmiast zmyd przy użyciu dużej ilości
wody elektrolit z części ciała, które miały z nim kontakt. W
przypadku zabrudzonych ubrao, należy je wyprad z
użyciemdetergentów;
11
