dr inż. Krystyna WRÓBEL
ZŁOŻONE KONSTRUKCJE BETONOWE
Projekt budynku szkieletowego

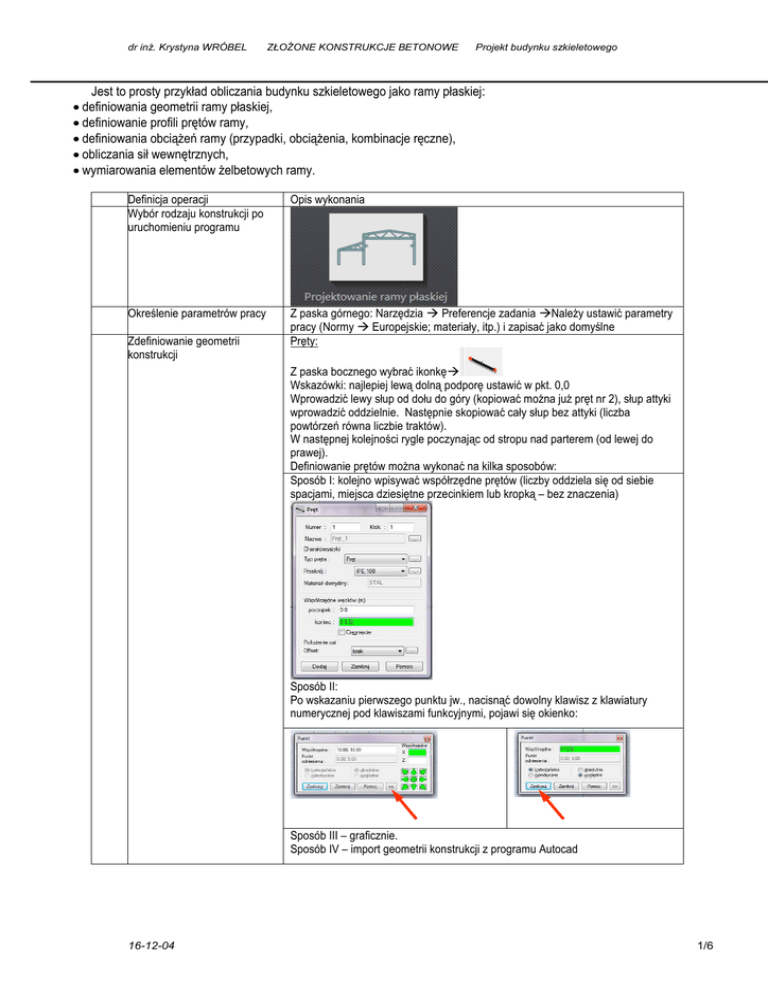

Jest to prosty przykład obliczania budynku szkieletowego jako ramy płaskiej:
• definiowania geometrii ramy płaskiej,
• definiowanie profili prętów ramy,
• definiowania obciążeń ramy (przypadki, obciążenia, kombinacje ręczne),
• obliczania sił wewnętrznych,
• wymiarowania elementów żelbetowych ramy.
Definicja operacji
Wybór rodzaju konstrukcji po
uruchomieniu programu
Opis wykonania
Określenie parametrów pracy
Z paska górnego: Narzędzia Preferencje zadania Należy ustawić parametry
pracy (Normy Europejskie; materiały, itp.) i zapisać jako domyślne
Pręty:
Zdefiniowanie geometrii
konstrukcji
Z paska bocznego wybrać ikonkę
Wskazówki: najlepiej lewą dolną podporę ustawić w pkt. 0,0
Wprowadzić lewy słup od dołu do góry (kopiować można już pręt nr 2), słup attyki
wprowadzić oddzielnie. Następnie skopiować cały słup bez attyki (liczba
powtórzeń równa liczbie traktów).
W następnej kolejności rygle poczynając od stropu nad parterem (od lewej do
prawej).
Definiowanie prętów można wykonać na kilka sposobów:
Sposób I: kolejno wpisywać współrzędne prętów (liczby oddziela się od siebie
spacjami, miejsca dziesiętne przecinkiem lub kropką – bez znaczenia)
Sposób II:
Po wskazaniu pierwszego punktu jw., nacisnąć dowolny klawisz z klawiatury
numerycznej pod klawiszami funkcyjnymi, pojawi się okienko:
Sposób III – graficznie.
Sposób IV – import geometrii konstrukcji z programu Autocad
16-12-04
1/6
Materiały dydaktyczne:
Projekt budynku żelbetowego szkieletowego
opracowała dr inż. Krystyna Wróbel
Kopiowanie prętów: Zaznaczyć pręty przeznaczone do kopiowania,
z paska górnego wybrać ikonkę:
, następnie
Podpory: z paska bocznego
i przyłożyć utwierdzenia do węzłów
poprzez które konstrukcja styka się z podłożem (1; 10; 19; 28).
Efekt pracy
Uwaga: jeśli zachodzi potrzeba przenumerowania prętów i węzłów:
Zdefiniowanie profili prętów
Zaznaczyć całą konstrukcję, z paska bocznego:
Przenumerowanie nastąpi w kolejności wstawiania elementów.
Definiuje się przekroje poprzeczne prętów i materiał z jakiego każdy pręt jest
wykonany.
Operacja ta jest istotna, ponieważ sztywność pręta wpływa na wielkość sił
wewnętrznych jakie on przenosi.
Również na tej podstawie program zlicza automatycznie ciężar konstrukcji.
Z paska bocznego
Następnie otwiera się okienko:
Zdefiniowane przekroje przyporządkowuje się do poszczególnych prętów
2013.12.02
Strona 2
Materiały dydaktyczne:
Projekt budynku żelbetowego szkieletowego
Definicja obciążeń
opracowała dr inż. Krystyna Wróbel
Definiowanie przypadków obciążeń:
Z paska bocznego:
(przypadki obciążeń):
Zgodnie z przygotowanymi wcześniej schematami:
Stałe 2 przypadki
Eksploatacyjne
5 przypadków
Śnieg
1 przypadek
Wiatr – w zależności od szerokości budynku 2 lub 4 przypadki
Definiowanie obciążeń:
Pasek górny:
Należy pamiętać, żeby konkretne obciążenia przyporządkować do wcześniej
zdefiniowanych przypadków obciążeń.
Z paska bocznego:
1 – stałe i tutaj niczego się nie określa (ciężar własny konstrukcji zlicza sam
program na podstawie zdefiniowanych przekrojów i typów prętów)
2- stałe zdefiniować obciążenie, np.:
obc. trapezowe rygli stropodachu:
obc. węzłów ciężarem ścian obudowy:
Kombinacje ręczne
Definiowanie kombinacji
obciążeń oddzielnie
dla ULS (SGN) i SLS (SGU)
2013.12.02
Kolejno należy wprowadzić wszystkie obciążeniaramy.
Pasek górny: Obciążenia Kombinacje ręczne poniżej przykładowa
kombinacja
Strona 3
Materiały dydaktyczne:
Projekt budynku żelbetowego szkieletowego
Obliczenie sił wewnętrznych
opracowała dr inż. Krystyna Wróbel
Po zdefiniowaniu ww. parametrów należy zapisać plik.
Przeliczyć
Z paska górnego: Model konstrukcji Rezultaty Rezultaty
„ A”
„ A”
1
3
„ A”
2
1.Teraz trzeba wybrać, które siły wewnętrzne chce się mieć przedstawione na
wykresie:
Fx – siły osiowe w elementach,
Fz – siły poprzeczne,
My – momenty zginające,
2.Po wyborze: „Normalizuj” pojawia się wykres wybranych sił wewnętrznych
3.Po wyborze paska „Zakładki” należy sformatować wykres, tj. określić:
– czy ma być wypełnienie wykresu, czy tylko kreskowanie,
– czy różnicuje się kolorystycznie wartości dodatnie i ujemne,
– czy na wykresie mają być podane wartości sił wewnętrznych, czy też nie, a jeśli
tak, to w jakiej formie (opis, karteczki)
2013.12.02
Strona 4
Materiały dydaktyczne:
Projekt budynku żelbetowego szkieletowego
opracowała dr inż. Krystyna Wróbel
Definiowanie konstrukcji
typ pręta żelbetowego:
belka żelbetowa
Należy ustawić parametry tej belki, nadać jej nazwę (np. belka żelbetowa
pośrednia), zapisać i zamknąć. W okienku poniżej przyporządkować ten typ belki
do konkretnych prętów.
Następnie belka stropodachu
Następnie słupy wybrać słup żelbetowy, zdefiniować typy słupów (np.: słup
skrajny, słup środkowy dolny, słup pośredni, słup attyki), przyporządkować
konkretne numery prętów do zdefiniowanych typów słupów
Wejść w okienko:
Wyłączyć wyboczenie w pł. prostopadłej do pł.ramy (Kz):
Określić współczynnik wyboczeniowy Ky:
OK Zasosuj Zapisz Zamknij
2013.12.02
Strona 5
Materiały dydaktyczne:
Projekt budynku żelbetowego szkieletowego
opracowała dr inż. Krystyna Wróbel
CDN
