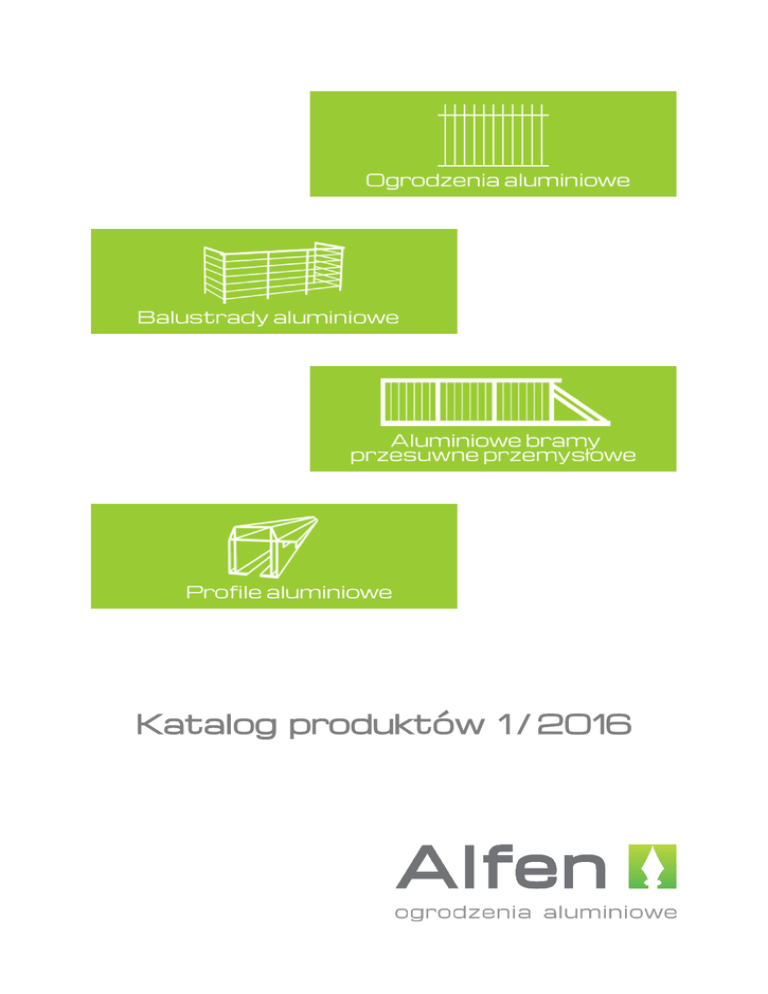

Katalog produktów 1 / 2016

Katalog produktów 1 / 2016
Nasza firma zajmuje się produkcją wyrobów z aluminium od 25lat. Znamy doskonale ten materiał i wiemy jak
odpowiednio go obrabiać, aby wykonane z niego produkty
służyły użytkownikom przez długie lata.
Ogrodzenia naszej produkcji wykonane są wyłącznie z
aluminium, również brama przesuwna. Nie stosujemy stalowych ram. Profil jezdny został przez nas zaprojektowany i jest wytwarzany wyłącznie dla nas. Jest to jedyny
polski, aluminiowy profil jezdny do bramy przesuwnej. Całe
aluminium wykorzystywane do produkcji naszych ogrodzeń pochodzi z rodzimych tłoczni.
Wytwarzane przez nas ogrodzenia malujemy proszkowo, wysokiej jakości farbami poliestrowymi. Przed malowaniem, powierzchnia produktów jest chromianowana –
uzyskujemy dzięki temu bardzo trwałą powłokę.
Nieliczne stalowe elementy takie jak rygiel w bramie
lub zawiasy poddane są odpowiedniej obróbce antykorozyjnej – cynkowaniu.
W naszej pracy kładziemy duży nacisk na jakość oraz
innowacyjność. Potwierdzeniem tego są nasze patenty.
Rok 2015 zamknęliśmy liczbą niemalże 500 realizacji
w 6 europejskich krajach.
2|S tr on a
ALFEN WELL
STR. 10
Alfen Well to model, który będzie ozdobą każdego typu posesji. Dzięki opatentowanemu systemowi łączenia sztachet z
belkami poprzecznymi (bez spawów), uzyskaliśmy bardzo
wysoką estetykę paneli i wypełnień bramy oraz furtki.
ALFEN BREEZE
STR. 11
Alfen Breeze jest modelem klasycznym. Sztachety zostały
zagniecione w kształt grotu. Ozdoba została wykonana z giętego aluminiowego płaskownika. Również w tym modelu zastosowaliśmy opatentowany system łączenia sztachet z
belkami poprzecznymi.
3|Str on a
ALFEN LIGURIA
STR. 12
Alfen Liguria jest modelem o nowoczesnym wzornictwie.
Lamele w tym systemie ułożone są skośnie (żaluzja). Możliwy
dowolny rozstaw lameli. Lamela wykonana jest z profilu zamkniętego.
ALFEN FLIS
STR. 13
Alfen Flis jest modelem o nowoczesnym wzornictwie. Lamele
ułożone są na płasko. Możliwy dowolny rozstaw lameli. Lamela wykonana jest z profilu zamkniętego
4|St ro na
ALFEN FINN
STR. 14
Alfen Finn jest modelem, którego podstawą są cienkie, nadające mu lekkości poprzeczki. Proste kształty sprawiają, że
ogrodzenie to jest idealnym zwieńczeniem inwestycji w nowoczesnym stylu.
ALFEN MILE
STR. 15
Alfen Mile jest modelem o uniwersalnej stylistyce. Proste
kształty sprawiają, że ogrodzenie to pasuje zarówno do nowoczesnych domów jak i tych o klasycznym stylu. Dzięki opatentowanemu systemowi łączenia sztachet z belkami poprzecznymi (bez spawów), uzyskaliśmy bardzo wysoką estetykę paneli i wypełnień bramy oraz furtki.
5|Str on a
ALFEN SMYCK
STR. 16
Alfen Smyck jest modelem, który może wyglądać jak zechcesz. Możesz skorzystać z naszych propozycji (gotowych projektów) lub dowolnie komponować poprzeczki. Do
wyboru masz 3 wysokości lameli: 100, 60 oraz 25mm.
Stwórz swoje unikatowe ogrodzenie.
ALFEN SMYCK 200
STR. 17
Alfen Smyck 200 Największa z wersji systemu Smyck
oparta jest na lamelach o wymiarze 200x25mm.
6|S tr on a
ALFEN SMYCK 100
STR. 18
Alfen Smyck 100 zbudowany jest z lameli o wymiarze
100x25mm.
ALFEN SMYCK 60
STR. 19
Alfen Smyck 60 – w jego konstrukcji użyliśmy jedynie lameli o
wymiarze 60x25mm.
7|Str on a
ALFEN TRICK
STR. 20
Alfen Trick jest modelem klasycznym. Unikalny opatentowany sposób łączenia belek poprzecznych ze sztachetami,
pozwolił nam wywrócić do góry nogami sposób myślenia o
ogrodzeniach.
BALUSTRADA ALFEN
STR. 21
Balustrada Alfen to nowa jakość wśród produktów tego
typu. System ten jest prosty, trwały i bardzo uniwersalny.
8|S tr on a
PROFILE ALUMINIOWE
STR. 22-23
BRAMA PRZEMYSŁOWA
STR. 24
INFORMACJE TECHNICZNE
STR. 25-27
9|Str on a
ALFEN Well
panelu 5x5cm
Słup do
Furtka lewa
furtki 8x8cm
Furtka prawa
Słup do bramy,
Panel Well
Brama przesuwna prawa
Sztachety zakończone są zaślepkami.
Możliwe wykonanie bez ozdób furtka w tym wariancie jest uniwersalna
10 | S t r o n a
35x35mm
Wymiar belki poprzecznej
Brama przesuwna lewa
Przekrój panelu Well
Brama dwuskrzydłowa
ALFEN Breeze
Słup do
panelu 5x5cm
Furtka lewa
furtki 8x8cm
Furtka prawa
Słup do bramy,
Panel Breeze
35x35mm
Brama przesuwna lewa
Wymiar belki poprzecznej
Przekrój panelu Breeze
Brama dwuskrzydłowa
Brama przesuwna prawa
Końce sztachet zagniecione są w kształt grotu.
Możliwe wykonanie bez ozdób furtka w tym wariancie jest uniwersalna
11 | S t r o n a
ALFEN Liguria
panelu 8x8cm
Słup do
Furtka lewa
furtki 10x10cm
Furtka prawa
Słup do bramy,
Panel Liguria
Brama przesuwna prawa
Lamele wykonane z profilu zamkniętego, ułożone skośnie.
Możliwe dowolne odstępy między lamelami.
12 | S t r o n a
109x43mm
Wymiar lameli w rzucie
Brama przesuwna lewa
Przekrój panelu Liguria
Brama dwuskrzydłowa
ALFEN Flis
Słup do
Furtka lewa
panelu 8x8cm
Słup do bramy,
Furtka prawa
furtki 10x10cm
Panel Flis
115x20mm
Brama przesuwna lewa
Wymiar lameli w rzucie
Przekrój panelu Flis
Brama dwuskrzydłowa
Brama przesuwna prawa
Lamele wykonane z profilu zamkniętego, ułożone płasko.
Możliwe dowolne odstępy między lamelami.
13 | S t r o n a
ALFEN Finn
panelu 5x5cm
Słup do
Furtka lewa
furtki 8x8cm
Furtka prawa
Słup do bramy,
Panel Finn
Wymiar lameli 30x21,5mm
Brama przesuwna lewa
Przekrój panelu Finn
Brama dwuskrzydłowa
Brama przesuwna prawa
Lamele mocowane są do ram przy użyciu blachowkrętów.
Możliwe dowolne odstępy między lamelami.
14 | S t r o n a
ALFEN Mile
Słup do
panelu 5x5cm
furtki 8x8cm
Furtka uniwersalna
Słup do bramy,
Panel Mile
Brama przesuwna prawa
35x35mm
Wymiar belki poprzecznej
Brama przesuwna lewa
Przekrój panelu Mile
Brama dwuskrzydłowa
Nr 1 sprzedaży w 2015 roku
Opatentowany sposób łączenia
sztachet z belkami poprzecznymi.
15 | S t r o n a
ALFEN Smyck
Słup do
panelu 8x8cm
Furtka lewa
Słup do bramy,
Furtka prawa
furtki 10x10cm
Panel Smyck
60x25 i 25x25mm
Wymiar lameli: 100x25,
Brama przesuwna lewa
Przekrój panelu Smyck
Brama dwuskrzydłowa
Brama przesuwna prawa
Stwórz swoje unikatowe ogrodzenie.
Komponuj lamele w dowolny sposób, aby uzyskać ogrodzenie
w swoim stylu.
16 | S t r o n a
ALFEN Smyck 200
Furtka lewa
Słup do
panelu 8x8cm
Słup do bramy,
Furtka prawa
furtki 10x10cm
Panel Smyck
Brama przesuwna lewa
Brama przesuwna prawa
Wymiar lameli: 200x25mm
Przekrój panelu Smyck 200
Brama dwuskrzydłowa
Największa z wersji systemu Smyck
zbudowana jest z lameli o wymiarze 200x25mm.
Proponowany przez nas ostęp to 30mm
17 | S t r o n a
ALFEN Smyck 100
Słup do
panelu 8x8cm
Furtka lewa
Słup do bramy,
Furtka prawa
furtki 10x10cm
Panel Smyck
Wymiar lameli: 100x25mm
Brama przesuwna lewa
Przekrój panelu Smyck 100
Brama dwuskrzydłowa
Brama przesuwna prawa
Wersja „100” zbudowana jest z lameli o wymiarze 100x25mm.
Proponowany przez nas ostęp to 30mm
18 | S t r o n a
ALFEN Smyck 60
Słup do
panelu 8x8cm
Furtka lewa
Słup do bramy,
Furtka prawa
furtki 10x10cm
Panel Smyck
Brama przesuwna lewa
Brama przesuwna prawa
Wymiar lameli: 60x25mm
Przekrój panelu Smyck 60
Brama dwuskrzydłowa
Smyck „60” zbudowany jest z lameli o wymiarze 60x25mm.
Proponowany przez nas ostęp to 80mm
19 | S t r o n a
ALFEN Trick
Słup do
panelu 5x5cm
Brama dwuskrzydłowa
Furtka lewa
furtki 8x8cm
Furtka prawa
Słup do bramy,
Panel Trick
Brama przesuwna lewa
Brama przesuwna prawa
Dwa rodzaje
Dwa rodzaje
Przenikanie
ozdób
grotów
sztachet
20 | S t r o n a
Balustrada ALFEN
Wypełnienie
Mile
Zaślepka
poręczy
do wypełnień Finn/Mix/Wall
Wypełnienie Finn
Słupek balustrady
Poręcz balustrady
Balustrada Wall
do wypełnień Mile
Balustrada Mix
Balustrada Mile
Słupek balustrady
Balustrada Finn
21 | S t r o n a
Profile aluminiowe i akcesoria
Rysunek
22 | S t r o n a
Nazwa
Długość
(mm)
Profil jezdny 105×137
pracuje ze standardowymi wózkami do
profil stalowych 80×80×5
5700
7000
8000
Zaślepka profilu jezdnego
aluminiowa
-
Listwa zębata
(nylonowa, wsuwana)
500
Profil górny prowadzący 60×35
(na rolkę fi33 mm)
4500
Profil lamela LIGURIA / FLIS
115×20 (po skosie 109×43)
5290
6050
Profil H – boczny 48×30
wewnątrz 44×18
do mocowania lameli skośnie (LIGURIA)
6050
Profil H – boczny 27×30
wewnątrz 23×18
do mocowania lameli na płasko (FLIS)
6050
Profil górny zamykający
54×19, wewnątrz 49×16,5
(do panelu LIGURIA)
6000
Profil lamela FINN
30×21,5
5600
Profil H - boczny 30x26,5
wewnątrz 26x22,5
do mocowania lameli FINN
5350
Profil zawiasowy
50x50x2,5, wewnątrz fi18
6130
Profil zawiasowy
45*45*3, wewnątrz fi 18
[również na stopę do słupa 50×50×2]
6130
Profil 80x60x4
6000
7000
8000
Profil 50x50x2
5780
6130
Profil 35x35x2
5660
6000
Profil 19x19x1
5530
Profil poręcz balustrady
6050
Zaślepka poręczy
aluminiowa
-
Profil listwa przymykowa
6000
Szyld do listwy przymykowej
cynkowany galwanicznie
-
Uszczelka do listwy przymykowej
1mb
Wszystkie profile dostępne w podstawowych długościach
lub na życzenie ucięte na podaną długość.
23 | S t r o n a
Aluminiowa brama i furtka przemysłowa wykonane są w całości z aluminium. Profil jezdny (również aluminiowy) posiada
gniazdo do wsunięcia listwy zębatej. Gwarantuje to bezpieczną oraz pewną pracę napędu przez długie lata. Możemy
wykonać bramę do 8m w świetle wjazdu.
Na zdjęciach poniżej brama o świetle wjazdu 8m, testowana
w naszej firmie od 2014roku.
24 | S t r o n a
Informacje techniczne
Kierunki otwierania furtek i bram.
Identyfikacja furtek
Przykład identyfikacji. Jeżeli otwieram furtkę ciągnąc za
klamkę, zawias jest po lewej stronie – jest to furtka lewa.
Identyfikacja bram przesuwnych
Wersję lewą lub prawą bramy przesuwnej identyfikujemy po
kierunku otwierania, zawsze patrząc z ulicy w stronę domu.
Przykład identyfikacji. Jeżeli stoję na ulicy patrząc w stronę posesji i
brama otwiera się przesuwając się w lewo – jest to brama lewa
Wymiary zamówieniowe;
Podane przez nas szerokości produktów należy rozumieć:

Bramy (wszystkie typy) i furtka – światło między słupami

Panele – fizyczny wymiar panelu

Słupki – fizyczny wymiar słupka
25 | S t r o n a
Niezwykle ważnymi elementami każdego ogrodzenia są wytrzymałe zawiasy, solidna listwa przymykowa oraz uniwersalny
łącznik do paneli. Dzięki naszym innowacyjnym rozwiązaniom,
zadbaliśmy o to, aby nasze ogrodzenia wyposażone były we
wszystkie te elementy.
Listwa przymykowa ALFEN
[PATENT ZGŁOSZONY]
Wersja z klamką
Wersja z elektrozaczepem
(manualna)
(domofon)
furtka
lewa
furtka
prawa
furtka
lewa
furtka
prawa
Nasza listwa przymykowa do furtek, jest jedynym tego typu
rozwiązaniem na rynku ogrodzeń. Niezależnie od typu zamówionej furtki, zawsze otrzymasz ten sam zestaw. Przez odpowiednie przykręcenie szyldu (patrz rysunek – jasny element),
uzyskasz listwę odpowiednią do Twojej furtki. Przez obrócenie
szyldu, możesz łatwo zmienić furtkę z otwieranej ręcznie w
furtkę z elektrozaczepem, sterowaną domofonem. Listwa wyposażona jest w zaślepkę i gumową uszczelkę, która gwarantuje cichą, komfortową pracę oraz uniemożliwia „obijanie” furtki
podczas zamykania. Standardowo furtka wyposażona jest w
krótką listwę, na życzenie wykonamy listwę o długości równej
wysokości furtki. Listwa (profil aluminiowy) zawsze lakierowana jest w kolorze ogrodzenia. Szyld (stal) jest cynkowany galwanicznie.
26 | S t r o n a
Łącznik ALFEN
1.
[PATENT ZGŁOSZONY]
2.
3.
4.
Łącznik do paneli jest uniwersalnym rozwiązaniem przy pomocy, którego zamontujesz panel zarówno do słupka aluminiowego jak i do słupka murowanego. Oś przykręcenia łącznika do
słupka wypada 20mm poniżej górnej krawędzi belki poprzecznej panelu.
Zawias ALFEN
[PATENT ZGŁOSZONY]
Kolejnym niespotykanym dotąd na
rynku ogrodzeń rozwiązaniem jest
nasz zawias. Umożliwia on cichą,
precyzyjną
oraz
bezawaryjną
pracę przez długie lata.
Bezgłośną pracę gwarantuje zastosowanie nylonowego łożyska.
Zawias umożliwia regulację 10mm,
co daje 20mm tolerancji dla furtki, a
dla bramy aż 40mm.
27 | S t r o n a
Przedsiębiorstwo Produkcyjne TRANS Marek Godawski
Ludzisławice 8, 66-431 Santok
NIP 599-102-54-39
www.alfen.pl
Telefon stacjonarny: 95 72 82 600 / 95 72 82 601
Fax: 95 73 17 640
Kontakt – klienci indywidualni:
Marcin Godawski 514 107 513
email: [email protected]
Kontakt – dystrybutorzy, developerzy:
Jakub Godawski 600 243 000
email: [email protected]
Gdzie jesteśmy:
28 | S t r o n a
