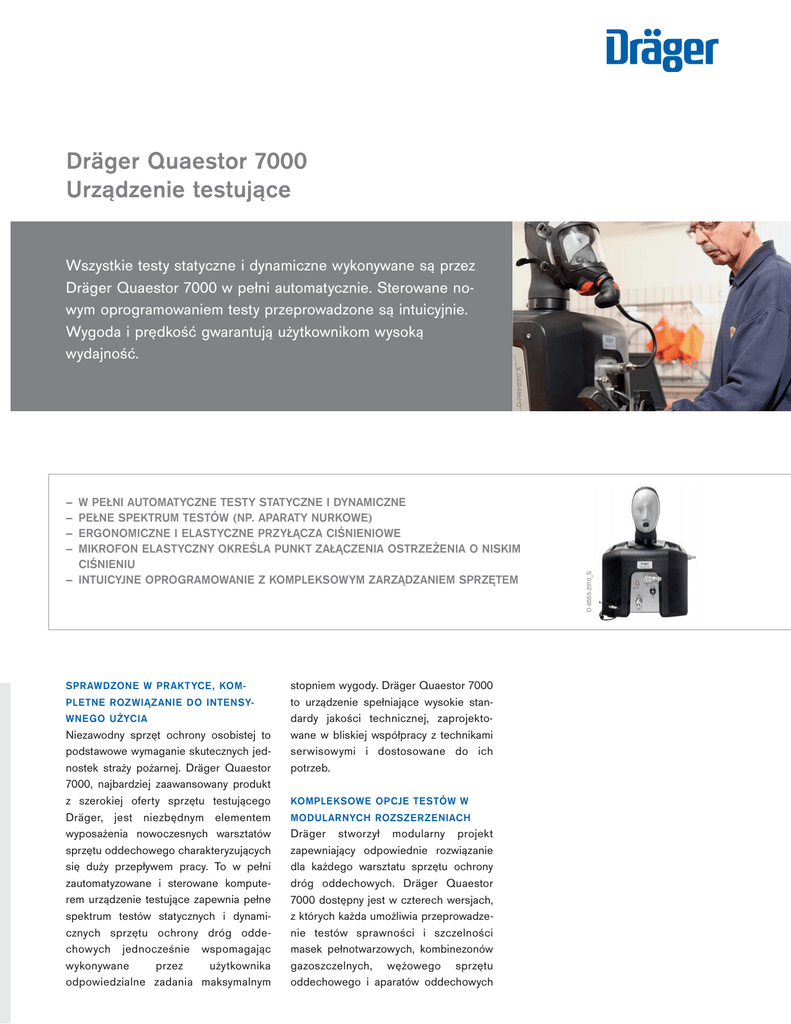

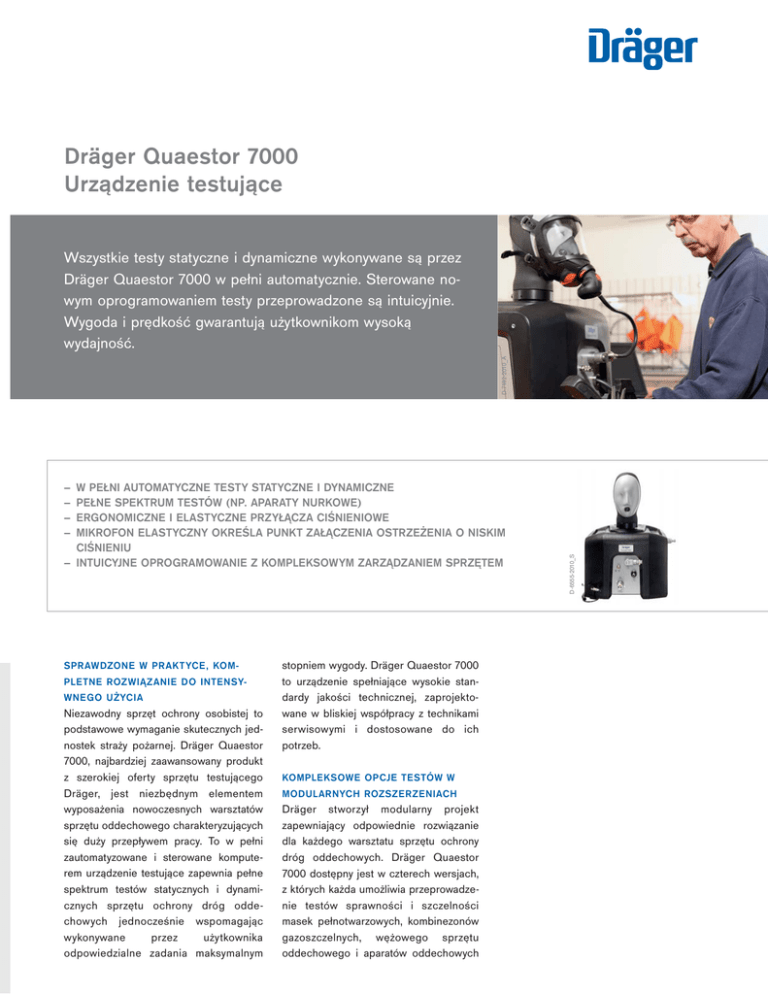

Dräger Quaestor 7000 Urządzenie testujące

Dräger Quaestor 7000 Urządzenie testujące

Dräger Quaestor 7000
Urządzenie testujące
D-7182-2010_A
Wszystkie testy statyczne i dynamiczne wykonywane są przez
Dräger Quaestor 7000 w pełni automatycznie. Sterowane nowym oprogramowaniem testy przeprowadzone są intuicyjnie.
Wygoda i prędkość gwarantują użytkownikom wysoką
wydajność.
W PEŁNI AUTOMATYCZNE TESTY STATYCZNE I DYNAMICZNE
PEŁNE SPEKTRUM TESTÓW (NP. APARATY NURKOWE)
ERGONOMICZNE I ELASTYCZNE PRZYŁĄCZA CIŚNIENIOWE
MIKROFON ELASTYCZNY OKREŚLA PUNKT ZAŁĄCZENIA OSTRZEŻENIA O NISKIM
CIŚNIENIU
– INTUICYJNE OPROGRAMOWANIE Z KOMPLEKSOWYM ZARZĄDZANIEM SPRZĘTEM
SPRAWDZONE W PRAKT YCE, KOMPLETNE ROZWIĄZANIE DO INTENSYWNEGO UŻYCIA
Niezawodny sprzęt ochrony osobistej to
podstawowe wymaganie skutecznych jednostek straży pożarnej. Dräger Quaestor
7000, najbardziej zaawansowany produkt
z szerokiej oferty sprzętu testującego
Dräger, jest niezbędnym elementem
wyposażenia nowoczesnych warsztatów
sprzętu oddechowego charakteryzujących
się duży przepływem pracy. To w pełni
zautomatyzowane i sterowane komputerem urządzenie testujące zapewnia pełne
spektrum testów statycznych i dynamicznych sprzętu ochrony dróg oddechowych jednocześnie wspomagając
wykonywane
przez
użytkownika
odpowiedzialne zadania maksymalnym
stopniem wygody. Dräger Quaestor 7000
to urządzenie spełniające wysokie standardy jakości technicznej, zaprojektowane w bliskiej współpracy z technikami
serwisowymi i dostosowane do ich
potrzeb.
KOMPLEKSOWE OPCJE TESTÓW W
MODULARNYCH ROZSZERZENIACH
Dräger stworzył modularny projekt
zapewniający odpowiednie rozwiązanie
dla każdego warsztatu sprzętu ochrony
dróg oddechowych. Dräger Quaestor
7000 dostępny jest w czterech wersjach,
z których każda umożliwia przeprowadzenie testów sprawności i szczelności
masek pełnotwarzowych, kombinezonów
gazoszczelnych, wężowego sprzętu
oddechowego i aparatów oddechowych
D-6555-2010_S
–
–
–
–
DRÄGER QUAESTOR 7000
D-7010-2010_A
D-7241-2010_A
02 I
Idealne przyleganie masek
o różnych rozmiarach
na sprężone powietrze. Zintegrowane
sztuczne płuco umożliwia przeprowadzenie dynamicznych, symulowanych testów
oddechowych.
Dostępne opcje umożliwiają przeprowadzenie testów aparatów nurkowych
(SCUBA), aparatów oddechowych o
obiegu zamkniętym (CCBA) i zaworów
bezpieczeństwa (SV). Dodatkowe moduły
mogą zostać zainstalowane przez Dräger
Service w późniejszym czasie. Wysoko
precyzyjne i niezależne od producenta
pomiary przeprowadzane są zgodnie z EN
137, wytycznymi vfdb 0804 i NFPA 1852.
D-7190-2010_A
WYSOK A WYGODA UŻYCIA
Funkcjonalne składowanie
Im mniej dodatkowych czynności manualnych wymaganych jest od technika serwisowego, tym wydajniej może on zaplanować proces pracy. Dräger Quaestor 5000
charakteryzuje się praktycznością szczegółów i zapewnia wygodę, szybkość oraz
precyzję najwyższej klasy:
– Przebieg testu jest w pełni automatyczny. Automatyczne otwieranie i
zamykanie zaworów przyśpiesza proces, podczas którego nie jest wymagana interwencja obsługującego.
Mikrofon zewnętrzny wychwytuje automatycznie punkt załączenia ostrzeżenia
o niskim ciśnieniu. Technik serwisowy
może więc poświecić czas podczas
tego testu na wykonanie innych zadań.
– Głowicę testową można obracać bez
ograniczeń i - jeśli konieczne - zdjąć.
Ta elastyczność umożliwia wygodne i
indywidualne dostosowanie testu do
wymagań obsługującego. Co więcej,
żelowa twarz głowicy testowej emulująca elastyczność skóry twarzy optymalizuje ścisłe przyleganie dla wszystkich rozmiarów masek.
– Budowa przyłączy Dräger Quaestor
7000 jest ergonomiczna i elastyczna.
Wlot ciśnienia średniego zapewniony
jest z użyciem wydłużanego węża, co
eliminuje nieszczelności i opory wynikające z zastosowania dodatkowych
przedłużeń. Obrotowy wylot ciśnienia
średniego redukuje ponadto odległość
pomiędzy przyłączem oddechowym
automatu płucnego i otwarciem maski
lub adaptera oddechowego, np. gdy
głowica testowa została obrócona o
90 stopni.
– Specjalnie zaprojektowana ramka gwarantuje wygodną pozycję manometru
lub Dräger Bodyguard i mikrofonu
zewnętrznego podczas testu - istnieje
także możliwość jej permanentnego
montażu do Dräger Quaestor 7000
w celu zagwarantowania każdorazowo
idealnej widoczności obszaru wyświetlacza.
INTELIGENTNE WYPOSAŻENIE
Wyposażenie
dodatkowe
Dräger
Quaestor 7000 umożliwia dalszą adaptację do wymagań i dalsze rozszerzenie
wygody użycia.
DRÄGER QUAESTOR 7000
Głowica testowa
Żelowa twarz
Punkt pomiarowy niskiego ciśnienia
Uchwyt ułatwiający przenoszenie
Przestrzeń magazynowa
D-6561-2010_S
Wlot wysokiego ciśnienia
Wylot ciśnienia średniego (obrotowy)
Przyłącze pełniące kombinezonów
gazoszczelnych
Wlot ciśnienia średniego (wyciągany)
Uchwyt manometru
Wylot wysokiego ciśnienia
Mikrofon zewnętrzny
DANE TECHNICZNE / SPRZĘT
Dräger Quaestor 7000
Wymiary z głowicą testową (D x W x H)
Waga (pełna, wraz z głowicą)
Zakres termiczny składowania
Zakres termiczny pracy
Dozwolone ciśnienie
Dozwolona wilgotność
Zasilanie w sprężone powietrze
Dokładność sensora ciśnienia
Zakresy ciśnień
Przyłącza okablowania zewnętrznego
Częstotliwość oddechowa sztucznego płuca
Maksymalna objętość oddechowa
Objętość przypływowa
50 x 55 x 65 cm
25 kg
od -30°C do 60°C
od 0°C do 40°C
800 do 1200 hPa
0 do 90% wilg. wzgl.
Butla buforowa lub system rurowy 330 bar stal nierdzewna
Klasa ≤ 1.0 zgodnie z DIN EN 837
Ciśnienie wysokie 0...350 bar
Ciśnienie średnie 0...25 bar
Ciśnienie niskie -40...+30 mbar
Ciśnienie niskie -70...+30 mbar (nurkowanie)
Przepływ O2 dla 1-4 l/min (CCBA)
1 x interfejs USB dla PC
1 x adapter zasilający 24 V dla sieci 110/230 V
1 x przyłącze mikrofonu zewnętrznego
5 x przyłączy CAN dla wyposażenia dodatkowego
1 do 40 na minutę
115 L/min
maks. 3,4 L
I 04
ZAKRES FUNKCJI / INFORMACJE ZAMÓWIENIOWE
Dräger Quaestor
7000 CCBA
Sterowany z użyciem
PC, w pełni automatyczny system do testowania masek pełnotwarzowych, kombinezonów
gazoszczelnych, aparatów wężowych i aparatów o obiegu
zamkniętym
R 58 313
Dräger Quaestor
7000 Scuba
Sterowany z użyciem PC, w
pełni automatyczny system
do testowania masek pełnotwarzowych, kombinezonów gazoszczelnych, aparatów wężowych, aparatów o
obiegu zamkniętym i aparatów nurkowych
R 58 314
Dräger Quaestor
7000 Complete
Sterowany z użyciem PC,
automatyczny system do
masek pełnotwarz., kombinezonów gazoszczelnych,
sprzętu wężowego, aparatów
powietrznych (także zaworów
bezpieczeństwa przy reduktorze ciśnienia), aparatów o
obiegu zamkniętym i aparatów nurkowych.
R 58 364
D-6555-2010_S
Dräger Quaestor
7000 Standard
Sterowany z użyciem PC,
w pełni automatyczny
system do testowania
masek pełnotwarzowych,
kombinezonów gazoszczelnych, wężowego sprzętu
oddechowego i aparatów
powietrznych na sprężone
powietrze
R 58 312
Oprogramowanie
Dräger Quaestor
do obsługi stanowiska
testującego oraz
zarządzania sprzętem
Przyłącza wysokiego ciśnienia
(wolot: rura 8 mm;
wylot: 300 bar
G 5/8)
Ramka do montażu
stołowego
D-6650-2010_S
D-6646-2010_S
D-6622-2010_S
D-6763-2010_S
D-6647-2010_S
D-6645-2010_S
WYPOSAŻENIE ZAWARTE W ZAKRESIE DOSTAWY
Uchwyt manometru
lub Dräger
Bodyguard
Mikrofon zewnętrzny
z przewodem spiralnym,
do automatycznej
detekcji punktu wyzwolenia ostrzeżenia o niskim ciśnieniu
WYMAGANE DO PRACY:
PC spełniający poniższe parametry:
Procesor 1.6 GHz lub lepszy, RAM 2 GB lub więcej,
przestrzeń na dysku twardym: min. 500 MB, napęd CD lub DVD, monitor
o rozdzielczości przynajmniej 1024 x 768, Windows XP Professional
Service Pack 3, port USB
Dräger QSI-Box
Do tłumienia dźwięku
ostrzeżenia o niskim
ciśnieniu
R 58 382
–
–
–
–
–
–
–
Adapter maska/hełm
Uchwyt mocowany do
głowicy dla wszystkich
kombinacji maska/hełm
Dräger
R 58 116
Bezprzewodowy czytnik kodów kreskowych
Przewodowy czytnik kodów kreskowych
Etykiety z kodami kreskowymi
Czytnik transpondera
Transponder
Drägerware central workshop compact
Drägerware central workshop advanced
Stojak do aparatów
powietrznych
Utrzymuje aparat
powietrzny w pozycji
pionowej podczas
testów
R 57 420
AG 02 315
AG 02 491
(na życzenie)
65 59 283
(na życzenie)
65 39 000
65 39 001
D-6651-2010
D-6648-2010_S
D-6657-2010_S
D-6619-2010_S
D-6653-2010_S
WYPOSAŻENIE OPCJONALNE
Adapter oddechowy
Umożliwia przeprowadzenie testów
szczelności zgodnie
z vfdb 0408
AG 02 535
Wąż do kombinezonów
gazoszczelnych
Niezbędny do testowania
kombinezonów gazoszczelnych
R 58 504
Okablowanie
zasilające
i komunikacyjne
D-7260-2010_A
D-7223-2010_A
Pozycja spoczynku manometru
i mikrofonu
Dräger QSI-Box
D-7311-2010_A
DRÄGER QUAESTOR 7000
D-7082-2010_A
05 I
– Dräger QSI-Box* umożliwia wytłumienie ostrzeżenia niskiego ciśnienia,
czego wynikiem jest znaczna redukcja
uciążliwego przy dużej liczbie testów
hałasu. Dzięki umieszczeniu przy
urządzeniu testującym możliwe jest
zamknięcie manometru lub Dräger
Bodyguard w pojemniku tłumiącym
przed testami ostrzeżenia elektronicznego lub mechanicznego o niskim
ciśnieniu. Okienko inspekcyjne i lekko
zakrzywiony kształt gwarantują idealny
widok wskaźnika manometru lub wyświetlacza Dräger Bodyguard.
– Głowica testowa została na wszelki
wypadek wyposażona w dwupunktowe
mocowanie uchwytu dla wszystkich
kombinacji maska/hełm firmy Dräger.
– Czy chcą Państwo odciążyć plecy,
przeprowadzać inspekcje bezpośrednio na poziomie wzroku i testować
aparaty oddechowe w pozycji pionowej, w której aparat znajduje się
podczas użycia? Nie stwarza to problemu ze stojakiem aparatu powietrznego.
Stojak montowany jest po lewej stronie
urządzenia testującego z zastosowaniem istniejącego mocowania dwupunktowego i umożliwia zawieszenie
pasów naramiennych na ramie stojaka.
*Quaestor-Sound-Isolation-Box
INTUICYJNE OPROGRAMOWANIE
Dräger Quaestor 7000 jest sterowany
z użyciem komputera osobistego.
Dostarczane oprogramowanie zawiera
zaawansowaną bazę danych testowanych
urządzeń - jeśli konieczne istnieje możliwość modyfikacji danych. Powiadomienia
i elementy graficzne etapów testów
manualnych są prezentowane w sposób
zrozumiały nawet dla niedoświadczonych
użytkowników. Po zakończeniu każdego
testu ma miejsce stworzenie protokołów
zawierających wykresy pomiarowe, a
także ich zachowanie w celach dokumentacyjnych.
Co więcej, oprogramowanie spełnia
wymagania względem zarządzania sprzętem nowoczesnego warsztatu sprzętu
ochrony dróg oddechowych. Istnieje
możliwość przypisania dla każdego z
testowanych produktów indywidualnego
numeru identyfikującego oraz lokalizacji i
informacji klienta. Opcjonalne pole
kolejnej daty testów zapewnia informacje
dotyczące
przyszłych
testów.
Zarejestrowana historia testów poszczególnych urządzeń może być przeglądana
w dowolnej chwili. Oprogramowanie
umożliwia także stworzenie dostosowanych do wymagań sekwencji testowych,
zdarzeń i interwałów.
DRÄGER QUAESTOR 7000
90 46 891 | 05.10-1 | Marketing Communications | CR | PR | LE | Zastrzegamy prawo zmian! | © 2010 Dräger Safety AG & Co. KGaA
06 I
SIEDZIBA GŁÓWNA:
ODDZIAŁY FIRMY
Dräger Safety AG & Co. KGaA
Revalstraße 1
23560 Lübeck, Niemcy
SIEDZIBA GŁÓWNA BY TOM
FILIA W RUMII
ul. Chorzowska 25
41-902 Bytom
tel. 32 280 31 11
tel. 32 388 04 90
fax 32 282 10 32
ul. Grunwaldzka 22
84-230 Rumia
tel. 58 671 77 70
fax 58 671 05 50
BIURO HANDLOWE
WARSZAWA
BIURO HANDLOWE
GŁOGÓW
Al. Jerozolimskie 44
00-024 Warszawa
tel. 22 333 73 04
fax 22 333 73 05
Plac Konstytucji 3 Maja 1
67-200 Głogów
tel. 76 728 63 18
fax 76 728 63 68
www.draeger.com
