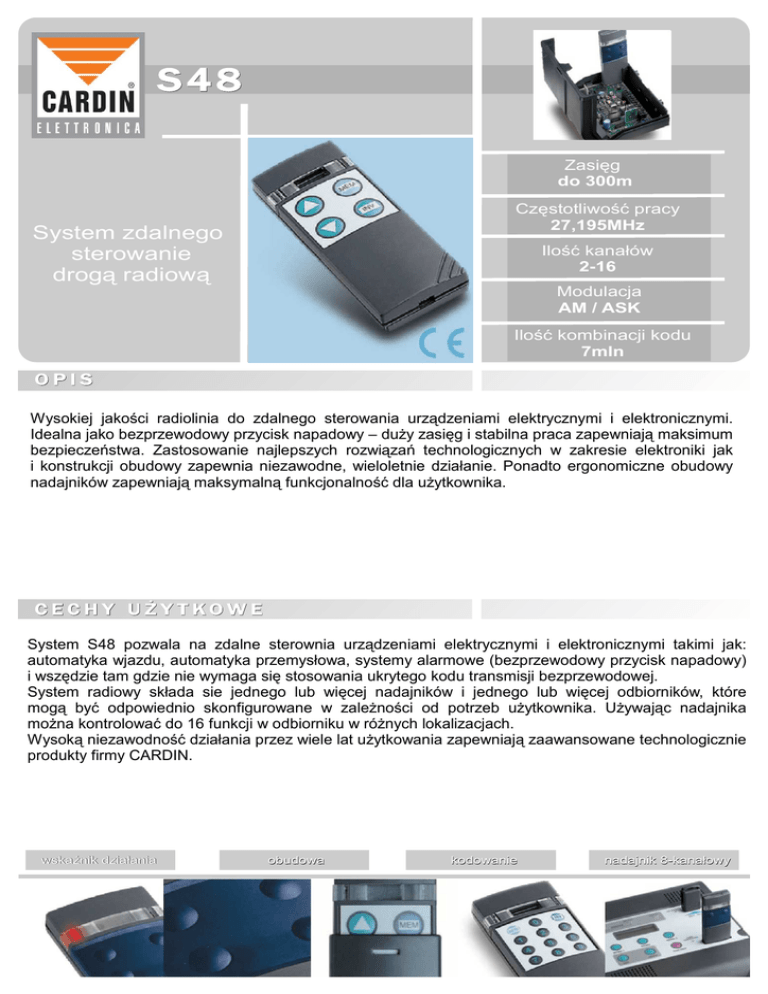

System zdalnego sterowanie drogą radiową

System zdalnego sterowanie drogą radiową

S48
Zasięg
do 300m
Częstotliwość pracy
27,195MHz
System zdalnego
sterowanie
drogą radiową
Ilość kanałów
2-16
Modulacja
AM / ASK
Ilość kombinacji kodu
7mln
OPIS
Wysokiej jakości radiolinia do zdalnego sterowania urządzeniami elektrycznymi i elektronicznymi.
Idealna jako bezprzewodowy przycisk napadowy – duży zasięg i stabilna praca zapewniają maksimum
bezpieczeństwa. Zastosowanie najlepszych rozwiązań technologicznych w zakresie elektroniki jak
i konstrukcji obudowy zapewnia niezawodne, wieloletnie działanie. Ponadto ergonomiczne obudowy
nadajników zapewniają maksymalną funkcjonalność dla użytkownika.
CECHY UŻY TKOWE
System S48 pozwala na zdalne sterownia urządzeniami elektrycznymi i elektronicznymi takimi jak:
automatyka wjazdu, automatyka przemysłowa, systemy alarmowe (bezprzewodowy przycisk napadowy)
i wszędzie tam gdzie nie wymaga się stosowania ukrytego kodu transmisji bezprzewodowej.
System radiowy składa sie jednego lub więcej nadajników i jednego lub więcej odbiorników, które
mogą być odpowiednio skonfigurowane w zależności od potrzeb użytkownika. Używając nadajnika
można kontrolować do 16 funkcji w odbiorniku w różnych lokalizacjach.
Wysoką niezawodność działania przez wiele lat użytkowania zapewniają zaawansowane technologicznie
produkty firmy CARDIN.
wskaźnik działania
obudowa
kodowanie
nadajnik 8-kanałowy
PARAMETRY TECHNICZNE
NADAJNIK:
- częstotliwość nośna ............................................................ 27,195MHz
- modulacja ............................................................................ AM / ASK
- zasilanie (bateria 23A) ......................................................... 12V dc
- temperatura pracy ................................................................ -10 do +55ºC
ODBIORNIK:
- zasilanie S48R4, R2 i R2karta ............................................. 12 / 24V ac-dc
- zasilanie S48R16 ................................................................. 230V
- maksymalna moc przełączana na wyjściu przy ac / dc ........ 60VA / 24W
- maksymalne napięcie ........................................................... 30V ac-dc
- temperatura pracy ................................................................ -10 do +55ºC
PROGRAMOWANIE KODU
System S48 bazuje na zmiennym kodzie, który generowany jest w odbiorniku. Kod ten jest przekazywany do
nadajnika po włożeniu w odpowiednie gniazdo na płycie odbiornika. Takie rozwiązanie umożliwia wygenerowanie
7mln różnych kodów. W trakcie procedury zapamiętywania kod jest zapisywany w module pamięci odbiornika,
który możemy przenieść i skopiować do innego odbiornika.
NADAJNIKI
S48TX2
S48TX4
S48TX8
S48TX16
nadajnik 2-kanałowy, zasilany z baterii 12V, wymiary: 40 x 100 x 14mm
przesuwana klapka, obudowa odporna na uszkodzenia mechaniczne
nadajnik 4-kanałowy, zasilany z baterii 12V, wymiary: 40 x 100 x 14mm
nadajnik 8-kanałowy, z wyświetlaczem, „przewijane” góra/dół numery kanału
zasilany z baterii 12V, wymiary: 40 x 100 x 14mm
nadajnik 16-kanałowy, z wyświetlaczem, „przewijane” góra/dół numery kanału
zasilany z baterii 12V, wymiary: 40 x 100 x 14mm
ODBIORNIKI
S48R4
odbiornik z 1 kanałem impulsowym na wyposażeniu (S1R), maks. 4-kanały
(S1R, S1T lub S1M) zasilanie 12/24V ac-dc, wymiary: 139 x 115 x 44mm;
zewnętrzna obudowa o wysokiej odporności na uszkodzenia mechaniczne, IP55
S48R2
odbiornik 2-kanałowy (wbudowane 2 przekaźniki impulsowe),
zasilanie 12/24V ac-dc, wymiary: 90 x 60 x 20mm, obudowa wewnętrzna, IP20
S48R16
odbiornik obsługuje, maks. 16-kanałów (karta kanałów S48SP4),
zasilanie 230V, wymiary: 175 x 140 x 82mm; zewnętrzna obudowa
o wysokiej odporności na uszkodzenia mechaniczne, IP55
KARTY KANAŁÓW I ANTENA
S1R
karta z 1 przekaźnikiem impulsowym dla odbiornika 4 kanałowego
S1M
karta z 1 przekaźnikiem bistabilnym (ON / OFF) dla odbiornika 4 kanałowego
S1T
karta z 1 przekaźnikiem czasowym 1-120s dla odbiornika 4 kanałowego
S48SP4
karta z 4 przekaźnikami impulsowymi dla odbiornika 16 kanałowego
ANQ727
antena odbiorcza 27,195MHz 65cm zapewnia optymalny zasięg radiolinii
