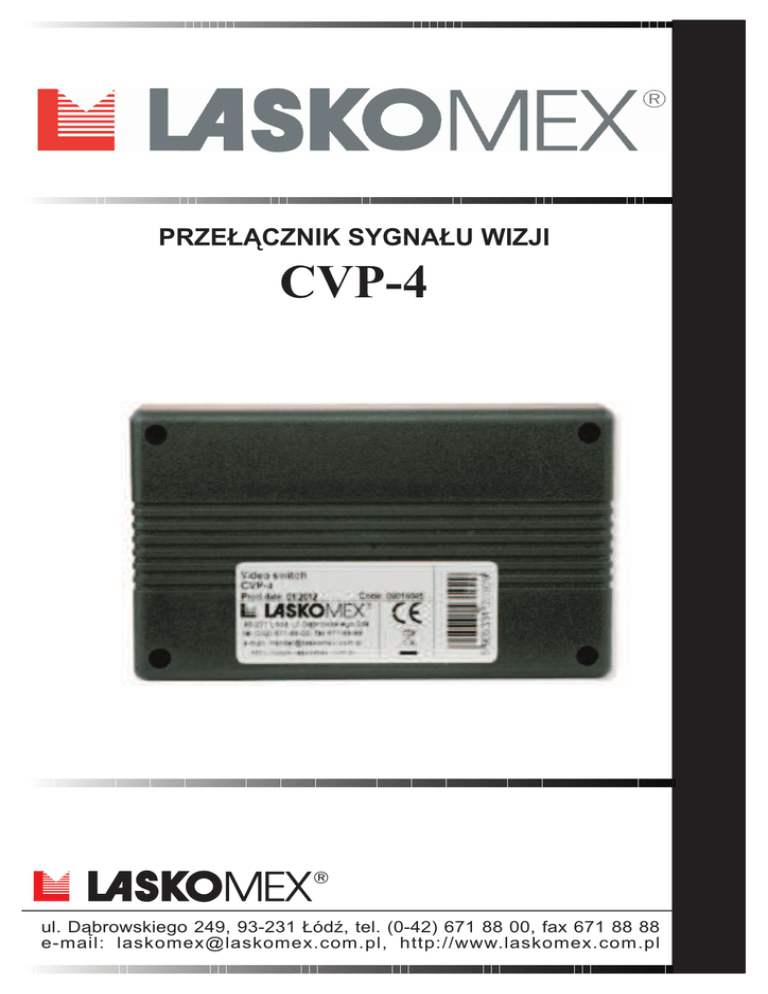

PRZE£¥CZNIK SYGNA£U WIZJI
CVP-4
ul. D¹browskiego 249, 93-231 £ódŸ, tel. (0-42) 671 88 00, fax 671 88 88
e-mail: [email protected], http://www.laskomex.com.pl
Przeznaczenie
Prze³¹cznik CVP-4 przeznaczony jest do wspó³pracy z cyfrowymi systemami
domofonowymi CD-3100 i CD-2500. Przystosowanie do pracy w danym
systemie odbywa siê automatycznie. Umo¿liwia on prze³¹czanie czterech
wejœæ wideo z kamer paneli zewnêtrznych w systemie CD-3100 lub 2
wejœæ wideo w systemie CD-2500. Prze³¹czanie wejœæ odbywa siê przez
z³¹cze CS. Sposób pod³¹czenia przedstawiono na rys.3. Istnieje mo¿liwoœæ
konfiguracji iloœci obs³ugiwanych kamer oraz czasu ich prze³¹czania.
Nale¿y zawsze programowaæ iloœæ obs³ugiwanych kamer zgodnie z iloœci¹
zainstalowanych paneli. Je¿eli zostanie zaprogramowana wiêksza iloœæ
kamer ni¿ pod³aczonych, przy kolejnych prze³¹czeniach nast¹pi¹ przerwy
w podgl¹dzie. W prze³¹czniku zastosowano ³¹cze optyczne, umo¿liwiaj¹ce
galwaniczn¹ separacjê mas kasety elektroniki i prze³¹cznika, oraz z³¹cza
konfiguracyjne, umo¿liwiaj¹ce ustawianie wartoœci impedancji wejœciowej
i wyjœciowej, wzmocnienia i korekty pasma w sposób przedstawiony na
rys.2. Mo¿na konfigurowaæ ka¿de wejœcie i
wyjœcie dla linii symetrycznych lub asymetrycznych (koncentrycznych)
Monta¿ prze³¹cznika.
Prze³¹cznik nale¿y zamontowaæ w skrzynce instalacyjnej, lub na œcianie
wewn¹trz budynku. W tym celu nale¿y wykrêciæ cztery wkrêty mocuj¹ce
pokrywê obudowy do jej podstawy. Po zdjêciu pokrywy wykonaæ w podstawie
otwory pod wkrêty mocuj¹ce (W1, W2, rys.1), wywierciæ w œcianie otwory pod
ko³ki rozporowe i przykrêciæ podstawê do œciany. Pod³¹czyæ przewody do
zacisków ARK w prze³¹czniku, w pokrywie obudowy wy³amaæ szczypcami
zaœlepki w miejscach, w których do obudowy zostan¹ wprowadzone przewody
i przykrêciæ pokrywê do podstawy.
W2
W1
Rys. 1:Monta¿ prze³¹cznika
Warunki u¿ytkowania prze³¹cznika
- Przed przyst¹pieniem do monta¿u nale¿y zapoznaæ siê z przeznaczeniem,
funkcjami i wymaganiami producenta dotycz¹cymi prze³¹cznika oraz
wideodomofonu, do którego prze³¹cznik jest przeznaczony.
- Prze³¹cznik jest elementem systemu wideodomofonowego CD-31XX i 25XX.
- Prze³¹cznik nale¿y wykorzystywaæ zgodnie z przeznaczeniem i zaleceniami
zawartymi w instrukcji obs³ugi wideodomofonu . Nie wskazane jest u¿ywanie
prze³¹cznika w innym celu, ni¿ podany przez producenta.
- Do zacisków prze³¹cznika nie nale¿y pod³¹czaæ zasilania z innych Ÿróde³
ni¿, zalecane przez producenta, poniewa¿ mo¿e to doprowadziæ do jego
uszkodzenia lub po¿aru.
-2-
1
2
1
2
1
2
3
4
3
4
1
2
3
4
5
6
5
6
3
4
5
6
7
8
7
8
5
6
7
8
7
8
Oznaczenie zacisków
VSplus zasilania (13-15)V
GSmasa zasilania
CSsterowanie wejϾ wideo
GCSmasa sterowania
wejœciami (³¹czyæ z mas¹ kasety
elektroniki wy³¹cznie przy separacji
galwanicznej -rys.3)
LMlinia LM audio
L+ Llinia audio
X+,X-wyjœcie sygna³u wizji 1
Y+,Y- wyjœcie sygna³u wizji 2
C1+,C1- wejœcie wideo 1
C2+,C2- wejœcie wideo 2
C3+,C3- wejœcie wideo 3
C4+,C4- wejœcie wideo 4
.
Rys. 2. Prze³¹cznik sygna³u
wideo CVP-4
UWAGA!!
1.Wyrób jest fabrycznie skonfigurowany nastêpuj¹co (rys. 3):
-wszystkie wejœcia i wyjœcia jako symetryczne z impedancj¹ 100
-po³¹czenie galwaniczne masy wideo z kaset¹ przez z³¹cze JP11
-wzmocnienie 0dB, korekcja wy³¹czona.
-dla podanych konfiguracji, korekty mo¿e wymagaæ jedynie wzmocnienie i pasmo
(jumper JP3)
-aby wy³¹czyæ terminator z wejœæ CP1-CP4 (równoleg³a praca kilku prze³¹czników)
nale¿y zdj¹æ oba jumpery z pinów 5-6 i 7-8 z³¹cz JP1,JP2,JP4,JP5
-je¿eli w systemie wspó³pracuje kilka urz¹dzeñ zasilanych z ró¿nych zasilaczy
lokalnych i po³¹czonych lini¹ symetryczn¹ nale¿y linie L- wykorzystaæ jako
przewód ³¹cz¹cy masy - za³o¿yc jumper na piny 7,8 zl¹cza JP9
2. Dla konfiguracji po³¹czenia przewodami koncentrycznymi:
-z³¹cza JP1,JP2,JP4,JP5 ustawiæ w pozycji “KONCENTR.75R” (konfiguracja
wejϾ)
-z³¹cze JP9 ustawiæ w pozycji “KONCENTRYCZNE” (konfiguracja wyjœæ)
-z³¹cze JP6,JP7 ustawiæ w pozycji (150R/75R impedancja wyjœæ X, Y)
-korektê wzmocnienia i pasma (JP3) - zgodnie z rysunkiem dla konfiguracji
koncentrycznej
-wejœcia i wyjœcia (C,X,Y) oznaczone “-” pe³ni¹ rolê masy dla sygna³ów
asymetrycznych (nale¿y do nich pod³¹czaæ oploty kabli koncentrycznych).
Przewody sygna³owe kabli ³¹czyæ do zacisków oznaczonych (+).
-3-
JP9
Wyjœcie X,Y
symetryczne
8 6 4
2
7 5
3
1
1
3
5
100/50
6 4 2
2 4
6
5 3 1
JP7
JP6
100/50
6 4 2
JP3
0dB
Symetryczne
JP2
JP1
1
3
2
4
1
3
2
4
5
7
6
8
5
7
6
8
symetr.
100
symetr.
100
JP5
JP4
1
3
2
4
5
symetr.
7
6
8
100
1
3
2
4
5
7
6
8
symetr.
100
Rys. 3. Prze³¹cznik sygna³u wideo CVP-4
konfiguracja fabryczna
(wejœcia i wyjœcia symetryczne)
Korekcja pasma (z³¹cze JP3)
Korekta pasma dokonywana w przypadku linii dlu¿szych niz 50m gdy obraz jest
ma³o wyraŸny, rozmyte s¹ kontury, brak szczegó³ów, zanika kolor.
Wzmocnienie (z³¹cze JP3)
Korekta wzmocnienia dokonywana w przypadku ma³o kontrastowego, ciemnego,
zaœnie¿onego obrazu, zaniku kolorów.
Impedancja wejœæ (z³¹cza JP1,2,4,5)
Impedancjê wejœciow¹ urz¹dzenia ustalaj¹ zapiête rezystory. Wartoœæ rezystancji
mo¿na zmierzyæ omomierzem przy wy³¹czonym zasilaniu urz¹dzenia.
Impedancja wyjœcia X (z³¹cze JP6)
Impedancje wyjœæiow¹ mo¿na zmierzyæ tylko w warunkach normalnej pracy przez
pomiar wartoœci sygna³u wideo na obci¹zonym i nieobci¹¿onym wyjœciu. Od³¹czenie
obci¹¿enia wyjœcia powoduje dwukrotny wzrost sygnalu wyjsciowego zarówno
dla wyjœcia symetrycznego jak i koncentrycznego (pomiar oscyloskopem).
UWAGA!!
- Konfiguracjê symetryczn¹ stosujemy w przypadku rozprowadzania sygna³u
skrêtk¹ symetryczn¹ a asymetryczn¹ w przypadku stosowania kabli
koncentrycznych.
- Je¿eli nieprawidlowo zostanie skonfigurowana impedancja wyjœciowa lub
wejœciowa ze wzglêdu na niedopasowanie, mog¹ wyst¹piæ odbicia sygna³u,
zaniki koloru itp.
-4-
- Nale¿y pamiêtaæ, ¿e przy równoleg³ej pracy kilku urz¹dzeñ terminator mo¿e
byæ zapiêty tylko na jednym z tych urz¹dzeñ, najbardziej oddalonym od Ÿród³a
sygna³u.
Korekcja pasma (z³¹cze JP3)
5
3
1
6
4
2
5
3
6
Impedancja wyjœcia X (z³¹cze JP6)
1
4
1
2
Wy³¹czona
W³¹czona
5
3
1
5
3
1
5
3
1
6
4
2
6
4
2
6
4
2
5
3
1
6 4
2
+2 dB
0dB
5
3
1
5
3
1
6
4
2
6
6
4
2
3
5
2 4
6
1
125/62
6 4 2
5 3 1
100/50
6 4
2
1
3
2
4
1
3
2
4
1
3
2
4
1
3
2
4
5
7
6
8
5
7
6
8
5
7
6
8
5
7
6
8
5
1
3
6
5
2
3 1
150/75
125/62
8 6 4
2
8 6 4
2
7 5
1
7 5
1
3
3
koncentr.
symetr.
koncentr.
terminator terminator
75
OFF
OFF
JP9
8 6 4
Wyjœcie X,Y
Koncentryczne 7
2
JP7
5
3
1
1
3
5
150/75
6 4 2
2 4
6
5 3 1
JP6
150/75
6 4 2
JP3
0dB
korekcja w³aczona
JP2
1
3
2
4
1
3
2
4
5
7
6
8
5
7
6
8
Koncentr.
75
2 4
6 4
Impedancja wejœæ (z³¹cza JP1,2,4,5)
JP1
5
150/75
(L-) przy³¹czone
Wyjœcie X,Y
do masy GND koncentryczne
Symetryczne
symetr.
100
3
Konfiguracja wyjœæ X,Y (z³¹cze JP9)
+6 dB
+3 dB
2 4
1
Impedancja wyjœcia Y (z³¹cze JP7)
+4 dB
Koncentryczne
5
100/50
Wzmocnienie (z³¹cze JP3)
0dB
3
JP5
JP4
1
3
Koncentr.
5
75
Koncentr. 7
75
2
4
6
8
1
3
2
4
5
7
6
8
Koncentr.
75
Rys. 4. Prze³¹cznik sygna³u CVP-4
(wejœcia i wyjœcia koncentryczne)
-5-
8 6 4
2
7 5
1
3
Wyjœcie X,Y
symetryczne
JP9
8 6 4
Wyjœcie X,Y
koncentryczne 7
2
JP7
5
3
1
1
3
5
150/75
6 4 2
2 4
6
5 3 1
JP6
150/75
6 4 2
JP3
0dB
Symetryczne
korekcja w³.
JP2
JP1
1
3
2
4
1
3
2
4
5
7
6
8
5
7
6
8
symetr.
100
symetr.
100
JP5
JP4
1
3
2
4
5
symetr.
7
6
8
100
1
3
2
4
5
7
6
8
symetr.
100
Rys. 5. Prze³¹cznik sygna³u CVP-4
(desymetryzator wejœcia symetryczne
a wyjœcia koncentryczne
Je¿eli wejœcia CP1-CP4 obs³uguj¹ linie koncetryczne wyjœcia X i Y nale¿y równie¿
konfigurowaæ na koncentryczne. Dla wejœæ symetrycznych konfiguracja wyjœæ
jest dowolna - urz¹dzenie mo¿e pracowaæ jako prze³¹cznik desymetryzator.
Konfiguracja zl¹cza optycznego (z³¹cze JP11)
Na rys.3 przedstawiono sposób ³¹czenia kasety elektroniki z prze³¹cznikiem dla
galwanicznego po³¹czenia urz¹dzeñ lub dla separacji przez z³¹cze optyczne.
Separacja optyczna jest szczególnie zalecane przy zasilaniu kasety elektroniki
i prze³¹cznika z ró¿nych zasilaczy.
Zasilacz(13-15)V 0,2A
VS
CS
GS’
-
VS
GS
Bez zwory
CVP-4
EC-31XX lub 25XX
CS
GS’
CS
GCS
JP11
VS
CS
GS
JP11
Ze zwor¹
+
EC-31XX lub 25XX
CVP-4
Separacja galwaniczna
(Zalecane przy zasilaniu kasety i prze³¹cznika
z ró¿nych zasilaczy)
Po³¹czenie galwaniczne masy video z kaset¹
(Zalecane przy zasilaniu prze³¹cznika CVP-4
z kasety elektroniki)
Rys. 6. Schemat pod³¹czenia wejœcia CS
-6-
Dane techniczne
Zasilanie (13-15)V DC stabilizowane / 0,2A lub z kasety EC-25XX/EC-31XX
Stopieñ ochrony IP-30
Wymiary 130x80x33mm
Pasmo przenoszonych czêstotliwoœci 10 Hz . 6,5 MHz,+- 2dB
3-stopniowa korekcja wzmocnienia 0dB, +2dB, +4dB dla konfigoruacji
asymetrycznej lub 0dB+3dB+6dB dla konfiguracji symetrycznej
Korekcja charakterystyki czêstotliwoœciowej (+3+- 1)dB/4MHz
Oznaczenie zacisków
VSGSCSGCSLML+ LX+,XY+,YC1+,C1C2+,C2C3+,C3C4+,C4.
plus zasilania (13-15)V
masa zasilania
sterowanie wejϾ wideo
masa sterowania wejœciami (³¹czyæ z mas¹ kasety elektroniki wy³¹cznie przy
separacji galwanicznej -rys.3)
linia LM audio
linia audio
wyjœcie sygna³u wizji 1
wyjœcie sygna³u wizji 2
wejœcie wideo 1
wejœcie wideo 2
wejœcie wideo 3
wejœcie wideo 4
WSKAZÓWKI DOTYCZ¥CE OCHRONY ŒRODOWISKA
WSKAZÓWKI
DOTYCZ•CE
OCHRONY kosza,
•RODOWISKA
Produkt
zosta³ oznaczony
symbolem przekreœlonego
zgodnie
z europejsk¹ dyrektyw¹ 2002/96/WE o zu¿ytym sprzêcie elektrycznym
i elektronicznym. Po jego zu¿yciu lub zakoñczeniu u¿ytkowania nie
mo¿e byæ umieszczony wraz z innymi, zwyk³ymi odpadami pochodz¹cymi
z gospodarstw domowych. U¿ytkownik produktu jest zobowi¹zany do
oddania go prowadz¹cym zbieranie zu¿ytego sprzêtu elektrycznego
i elektronicznego, jak lokalne zbiórki, sklepy, punkty wytypowane przez
producenta oraz odpowiednie gminne jednostki zbierania odpadów.
Lista punktów zbierania zu¿ytego sprzêtu firmy LASKOMEX dostêpna jest na
www.laskomex.com.pl lub pod nr telefonicznym 42 671 88 68.
Opakowanie produktu nale¿y usuwaæ zgodnie z przepisami ochrony œrodowiska.
Pamiêtaj!
Selektywne przekazywanie do utylizacji zu¿ytego sprzêtu elektrycznego
i elektronicznego znacznie przyczynia siê do ochrony zdrowia i ¿ycia ludzi oraz ochrony
œrodowiska naturalnego.
Zwrot materia³ów opakowaniowych do obiegu materia³owego oszczêdza surowce i
zmniejsza powstawanie odpadów.
V 1.2 (2013-05-14)
ul. D¹browskiego 249, 93-231 £ódŸ, tel. (0-42) 671 88 00, fax 671 88 88
e-mail: [email protected], http://www.laskomex.com.pl
