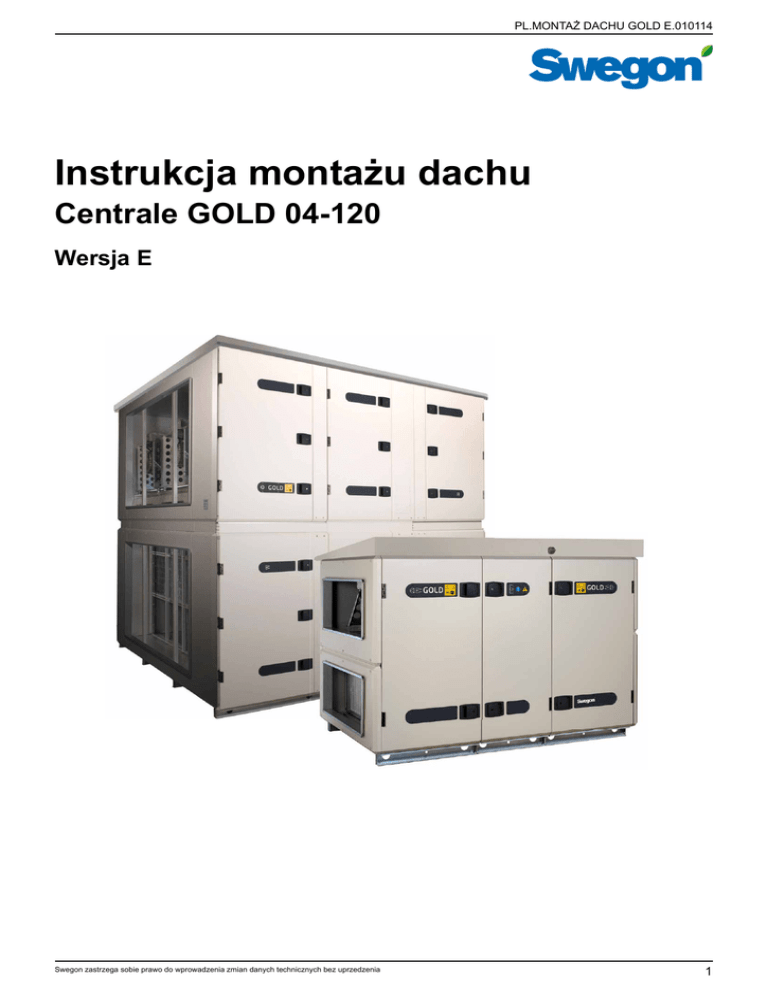

Instrukcja montażu dachu
Centrale GOLD 04-120
Wersja E
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedzenia
1
PL.MONTAŻ DACHU GOLD E.010114
Informacje ogólne
Centrale GOLD przystosowane są do montażu na zewnątrz pomieszczeń. Wyposażone są wtedy w dach, który
jest dostępny tylko na odzielne zamówienie.
Dach centrali jest dostarczany jako zestaw zawierający
wszystkie części i uszczelnienia potrzebne do montażu.
Dachy do central GOLD są dwojakiego typu: do central
GOLD wielkości 04-30 oraz do cental GOLD wielkości
35-120.
Centrale GOLD o wielkościach 04-30 mogą być dostarczane z zamontowanymi dachami.
Dachy do większych central zaleca się instalować na
miejscu montażu.
Dach central GOLD wykonany jest z falistej blachy stalowej, ocynkowanej pomalowanej na kolor beżowy RAL
1015 oraz stalowych ocynkowanych profili pomalowanych na kolor beżowy RAL 1015.
Zalecenia przed montażem
Wszystkie prace montażowe należy wykonywać zgodnie z poniższymi wskazówkami z zachowaniem bezpieczeństawa i zgodnie z przepisami BHP.
Uwaga! Dachy do central należy montować przy wyłączonej centrali GOLD (wyłączony wyłącznik główny)
i zamkniętych drzwiach inspekcyjnych centrali GOLD.
Uwaga! Przełożenia wyłącznika serwisowego z centrali
GOLD na czoło dachu (dotyczy central od 04 do 30)
powinien wykonywać wykfalifikowany elektryk.
Uwaga! Wszystkie pozostające opiłki stalowe po wkręcaniu blachowkrętów powinny zostać usunięte z powierzchni centrali i dachu.
Uwaga! Należy zwrócić uwagę, aby niezostawiać pomiędzy dachem a centralą: narzędzi, elelemantów metalowych oraz przewodów.
Wymiary
Dach wystaje poza obrys obudowy centrali po 50 mm
z każdej strony.
Dla central GOLD o wielkościach 04-30 najwyższa część
dachu ma 180 mm wysokości.
a) blacha ocynkowana trapezowa - zadaszenie 1 kpl.
b) profile boczne (spady) - 2 szt.
c) okap - czoło centrali - 1 szt.
d) rynna - 1 szt.
e) klapka inspekcyjna - 1 szt.
f) uszczelka poliuterynowa - 1 kpl.
g) blachowkręty z podkładką gumową - 1 kpl.
50
50
180
70
50
Elementy składowe dachu dla central GOLD wielkości 04-30:
50
Dla central GOLD o wielkościach 35-120 wysokość dachu
wynosi 20 mm, wysokość rynny wynosi 70 mm.
Elementy składowe dachu dla central GOLD wielkości 35-120:
20
70
50
50
50
50
a) blacha ocynkowana trapezowa - zadaszenie 1 kpl.
b) profil przedni - 1 szt.
c) profil tylni - 1 szt.
d) rynny - 2 szt.
e) uszczelka poliuterynowa - 1 kpl.
f) blachowkręty z podkładką gumową - 1 kpl.
Narzędzia
- wkrętarka z końcówką 5.5 mm,
- pistolet z silikonem.
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedzenia
2
PL.MONTAŻ DACHU GOLD E.010114
1. Montaż dachu dla central GOLD
wielkości 04-30
1.1 Przedłużenie wyłacznika serwisowego
Przed fizycznym montażem dachu należy przedłużyć
wyłacznik serwisowy, który standardowo znajduje się na
obudowie ukadu sterowania centrali.
Przewody do wyłącznika powinny być dłuże o min. 60 cm.
Uwaga!
Prace elektryczne powinny być wykonane przez wykfalifikowanego elektryka.
Istnieje możliwość wyprowadzenia wyłącznika serwisowego poza centralę. Prace te powinny być wykonane
przez wykfalifikowanego elektryka zgodnie z projektem
instalacji elektrycznej i okablowania centrali.
1.2 Montaż boków i czoła dachu centrali
Należy przyłożyć bok (spadu) dachu oraz czoło dachu
tak, aby wystawało o 50 mm z każdej strony centrali.
Po dokładnej przymiarce elementów przykręcamy przy
pomocy blachowkrętów czoło dachu oraz boki (spady)
centrali.
Należy zwrócić uwagę, aby krawędzie dachu były dopasowane pod kątem 90o i nie powstaławy szczeliny pomiędzy blachą dachu.
Elementy dachu powinny być tak przymocowane do centrali, aby odległość pomiędzy blachowkrętami wynosiła
10-15 cm.
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedzenia
3
PL.MONTAŻ DACHU GOLD E.010114
1.3 Przymocowanie wyłącznika serwisowego
z przodu czoła dachu centrali
Wyłącznik serwisowy, po wcześniejszym przykręceniu
elementu czoła dachu centrali, należy zamontować
z przodu na elemencie dachu z prawej strony od otworu
rewizyjnego.
Należy pamiętać, by pozycja ON - to pionowe położenie
wyłącznika, a pozycja OFF - to poziome położenia wyłącznika.
1.4 Doprowadzenie przewodów zasilających i sterujących centrali
Elementy dachu tj. boki (spady) standardowo wyposażone są z lewej i prawej strony w otwory, przez które doprowadza się przewody zasilające i sterujące centrali.
Uwaga!
Podłączenie zasilania centrali GOLD powinno być wykonane przez wykfalifikowanego elektryka zgodnie ze standardami z uwzględnieniem klasy izolacji IP 54.
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedzenia
4
PL.MONTAŻ DACHU GOLD E.010114
1.5 Zakrycie dachu od góry
Przed zakryciem dachu od góry należy oczyścić górną
część centrali z zanieczyszczeń.
Blachę trapezową należy zamontować pomiędzy specjalnie wyprofilowaną półką czoła centrali i pod bokami
(spadami) centrali.
W części tylniej centrali na krawędzi dachu centrali należy umieścić izolację przytwierdzoną do blachy dachu
centrali.
Blachę trapezową należy przykręcić w tylniej części do
centrali przy pomocy blachowkrętów.
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedzenia
5
PL.MONTAŻ DACHU GOLD E.010114
1.6 Przykręcenie rynny
Po założenieniu balch trapezowych w taki sposób,
aby góra centrali była całkowicie zadaszona należy na
krawędzi z tyłu centrali zamontować rynnę odprowadzającą. Rynna centrali powinna być przykręcona
do blach bocznych i blachy trapezowej przy pomocy
blachowkrętów.
1.7 Zamontowanie pokrywy inspekcyjnej
Po podłączeniu wszystkich przewodów zasilających
i sterujących należy przykręcić pokrywę ispekcyjną przy
pomocy sześciu śrub do czoła dachu centrali.
1.8 Uszczelnienia końcowe
Skręcony i gotowy dach można dodatkowo uszczelnić
przy pomocy silikonu na krawędziach oraz w miejscach
łączeń.
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedzenia
6
PL.MONTAŻ DACHU GOLD E.010114
2. Montaż dachu dla central GOLD
wielkości 35-120
2.1 Ułożenie blachy trapezowej na centrali
2.2 Przykręcenie blachy trapezowej do centrali
Kładziemy blachę na centrali tak, aby dłuższa krawędź
była z przodu centrali od strony drzwi inspekcyjnych.
Blacha trapezowa jest bezpośrednio przykręcana do
górnej części centrali bez profili i elementów pośrednich
przy pomocy blachowkrętów z podkładką gumową.
Blachę trapezową do centrali powinno przykręcać się co
2 zgięcia oraz na krawędziach.
Dłuższa krawędź blachy trapezowej powinna być na
równi z krawędzią centrali GOLD.
Krótsza krawędź blachy trapezowej powinna wystawać poza centralę (od strony wlotu i wylotu powietrza)
50 mm.
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedzenia
7
PL.MONTAŻ DACHU GOLD E.010114
2.5 Przykręcenie blach przedniej i tylniej
2.3 Mocowanie rynien dachu centrali
Dla dachu do central GOLD o wielkościach 35-120 rynny
montowane są z boku centrali (od strony wlotu i wylotu
powietrza).
Przykręcamy profil przedni od czola centrali a następnie
profil tylni przy pomocy blachowkrętów do blachy trapezowej
Kładziemy rynnę na wcześniej przykręconych blachach
do centrali z lewej i prawej strony centrali (od strony wlotu i wylotu powietrza) tak, aby rynna wystwała z każdej
strony 50 mm.
2.4 Przykręcenie rynien do dachu centrali
Przykręcamy rynnę przy pomocy blachowkrętów do
blachy trapezowej co 2 wypusty blachy. Rynna dolną
zagiętą krawędzią powinna dotykać centrali.
